Depstech DS520 User manual

封面
Multi-Language User Manual

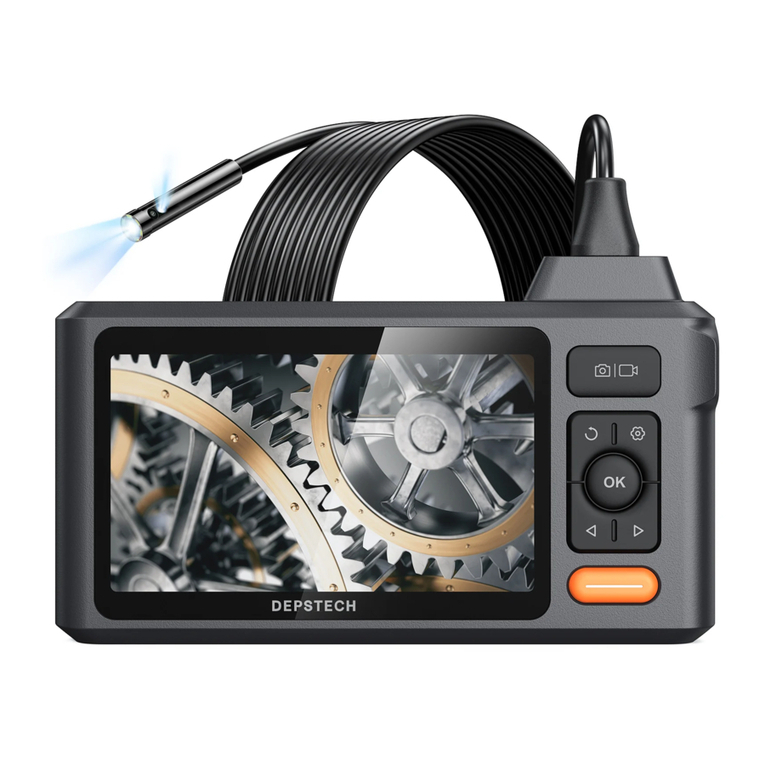

Industrial Endoscope
DS520

DE
EN
01 - 08
IT
09 - 16
FR
17 - 24
ES
25 - 32
JP
33 - 40
41 - 48
Catalog
封面背面

EN
Product Features
01
• DEPSTECH is a booming technology company, specialized in creating
various endoscopes and committed to make you feel more secure.
• DS520 is a high-performance industrial endoscope, equipped with 5 inch
IPS high-definition display, has the camera and video functions and saves
into TF memory card (Micro-SD card). Such camera uses high-performance
CMOS chip that supports the record-high frame rate to get clear images
with Bluart 2.0 technology, widely used in industrial maintenance, appliance
maintenance, mechanical maintenance and design and other fields.
• This product is a camera of industrial endoscope, not applicable to medical
or physical examination!
• In order to lengthen the battery life, it is recommended that you should
charge the device once every 3 months whether it is used.
• Do not try to replace internal battery by yourself, because unprofessional
operation may lead to risks of personal injury due to battery overheating, etc.
Special Warning and Notice
Safety and Protection
• Probe of camera is an electronic device of high precision, so please do not
hit the probe of camera or pull the cables, which may lead to failure of the
device.
• With IP67 waterproof layer, the probe shall be used with extra care and
protected from scratches!
• Camera probe is made from materials that are not high temperature
resistant, so make sure the internal temperature of any internal combustion
engine or other equipment whose internal temperature is higher has been
cooled when they are examined, otherwise the device will be directly
damaged!
• In case of device damaged, please do not dismantle it by yourself, but
contact the seller or the supplier for more professional maintenance
services.
• Children may not use this device independently without the guidance of
adults.
Operating and Storage Environments
• The device should be operated at an ambient temperature of 32~113℉
(0~45℃).
• The device should be stored in a dry, clean, oil-free and waterless place
without any chemical liquid.

Product Introduction
3
4
5
6
2
1• Hold this button for 2s to power on/off the endoscope
• Single press to take a photo or end the video record
• Hold this button for 2s to start a video record
• Click to dim the LED lights of the camera
• Move the cursor up(In the menu)
• Click to rotate the real-time image 180°
• Hold this button for 2s to switch main/side camera
(Only applicable to dual-lens products)
• Click to increase the LED lights brightness of the camera
• Move the cursor down(When in the menu)
• Hold this button for 2s to enter/exit the album
• Click to confirm the selections (When in the menu)
7
8
• Click to enter the menu
02
1
3
7
2
5
4
8
6
Front
• Hard wired USB port socket
USB Port

TF Card Slot
10
11
• Short click the reset button with the reset pin, the device will
be shut down and reseted.
Reset Button
12
• Red LED indicator flashes: Charging
• Red LED indicator stays on: Charging finished
Charging Status LED Indicator
9
• Support up to 32G TF card
• Please format it on first use
03
UI Introduction
Photo Shoot/Video Record
TF Card Status
Screen Rotation 180°
9
12 11
10
Bottom
Battery Power
Main Lens
Side Lens(B)
Side Lens(C)
Timestamp
Preview
Tips:
Dual Lens: A:Main Lens B:Side Lens
Triple Lens: A:Main Lens B:Side Lens(B) C:Side Lens(C)
Type-C Charging Port
• For charging (Type-C cable connected to the adapter)
• For data transmission (Type-C cable connected to PC client)

1. Take photos by pressing button.
2. Long press to start a video recording, single press
to the end video recording.
1. Click the button to enter menu interface, select Language by
pressing the / arrow button and then press the button,
enter the language setting interface.
2. Click / button to select the language you need, and then
press button to switch the language.
3. Click the button to return the Main Interface.
Default language of the device is English; If other language is
required, please follow the steps below:
04
Language Setting
Photo/Video
Album
File name
Photography
date
File number
Current playback duration /
Total video duration

1. When viewing photos/videos, press to enter the
photo/video detail page.
2. Press / to choose to delete the current file or
all files.
1. Long press in preview mode to enter the photo
album.
2. Press / to view photos, Click to play videos.
3. Long press to exit the photo album.
05
View Photo/Video
Delete Photo/Video
1920*1080

When the product is turned on, it opens the main lens by
default, long press the button 2s can switch the lens
(Main Lens - Side Lens - Split Screen - Main Lens)
1. On the preview interface, press the button to enter the
menu;
2. Press / to select “Format” options;
3. Press to enter the option interface, Select “OK”;
4. Wait for the formatting to complete.
Lens Switching
TF Card Formatting
06
(Only available for dual and triple lens products)
OK Cancel

1. Please connect the product to your computer.
2. Press the button to enter the menu.
3. Select “Data transmission”.
4. Press the button to start copying to computer.
Copy Photo And Video Files To Computer
07
Guide For Accessories Installation
Installation method:
Turn counterclockwise-remove
protect cap
Turn clockwise-tighten
accessories
Charging Instructions
1. Use a TF card reader to copy data directly.
1. Connect the device to the DC 5V adapter for charging;
2. The red indicator light flashes when the device is charging, and is
always on when fully charged.
If the device is not connected with computer, click "Data transmission"
on the setup interface, then USB icon shows up on the display; Please
press the button to exit.
It is normal for "No Signal" to appear on the screen when you press
the button to exit data transmission.
Card Reader
TF
Card
2. Use a Type-C cable to connect to computer for copying
Setting path.

Screen
Spec 5”IPS Screen
Specifications
08
Packing List
Endoscope
(32G TF card inserted)
1. Hook, Magnet, Protective Cap
2. Side-View Mirror(only available on
single-lens camera)
User Manual
Type-C Charging Cable Accessories
Model
Camera
Diameter
Camera
View
Video
Spec
Charging
Time
80°
1080 p / 25 fps
2.5-3H
DS520
Dual Camera
DS520
Triple Camera
7.9 mm (0.31 in)
A: 3-10 cm (1.18-3.93 in)
B: 2-6 cm (0.79-2.36 in)
Best Focal
Range
Resolution 1920*1080
Battery
Life 3-4H
Charging Voltage
and current DC 5V/2A
A: 3-10 cm (1.18-3.93 in)
B: 2-6 cm (0.79-2.36 in)
C: 1.5-2.5 cm (0.59-0.98 in)

DE
Produktbeschreibung
09
• DEPSTECH ist ein florierendes Technologieunternehmen, das sich auf
die Entwicklung einer Vielzahl von Endoskopen konzentriert, die Ihr
Leben sicherer machen.
• DS520 ist ein leistungsstarkes industrielles Endoskop mit einem 5 Zoll
IPS HD Bildschirm. Die aufgenommenen Fotos und Videos können auf
einer TF-Speicherkarte (Micro-SD-Karte) gespeichert werden. Die
Kamera verwendet einen Hochleistungs-CMOS-Chip, der die höchste
Aufnahmebildrate unterstützt, und verwendet die Bluart 2.0-Technologie,
um klare Bilder zu erhalten. Es ist weit verbreitet in Es ist weit verbreitet
in der industriellen Wartung, Gerätewartung, mechanischen Wartung und
anderen Bereichen.
• Dieses Produkt ist eine industrielle Endoskopkamera, die nicht für
medizinische oder menschliche Untersuchungen geeignet ist!
• Um die Batterielebensdauer zu verlängern, empfehlen wir Ihnen, Ihr
Gerät alle 3 Monate aufzuladen, unabhängig davon, ob es verwendet
wird oder nicht!
• Versuchen Sie nicht, den eingebauten Akku selbst auszutauschen. Bei
unsachgemäßer Handhabung besteht die Gefahr von Personenschäden,
wie z. B. Überhitzung des Akkus.
Besondere Warnungen und Vorsichtsmaßnahmen
Sicherheit und Schutz
• Die Kamerasonde ist ein hochpräzises elektronisches Gerät. Nicht auf die
Kamerasonde klopfen oder am Kabel ziehen. Diese Aktion kann zu
Fehlfunktionen des Geräts führen!
• Die Sonde nimmt eine wasserdichte IP67-Schicht an, bitte seien Sie
vorsichtig, wenn Sie sie verwenden, um Kratzer zu vermeiden!
• Das Material der Kamerasonde ist nicht beständig gegen hohe Temperaturen.
Stellen Sie daher bei der Überprüfung von Verbrennungsmotoren oder
Geräten mit hoher Innentemperatur sicher, dass die Innentemperatur
abgekühlt ist, da das Gerät sonst direkt beschädigt wird!
• Wenn das Gerät beschädigt ist, bitte zerlegen Sie es nicht selbst. Um
professionellere Dienstleistungen zu erhalten, wenden Sie sich für
Wartungsdienste an den Verkäufer oder Lieferanten.
• Kinder dürfen dieses Gerät nicht alleine verwenden und sollte unter Anleitung
von Erwachsenen verwendet werden.
Nutzungsumgebung und Speicherumgebung
• Bei Verwendung des Geräts sollte die Umgebungstemperatur 0 bis 45°C
(32 bis 113°F) betragen.
• Bei der Lagerung des Geräts sollte die Umgebung an einem trockenen,
sauberen, öl-, wasser- und chemikalienfreien Ort sein.

Produkteinführung
• Halten Sie die Taste 2 Sekunden lang gedrückt, um das
Endoskop einzuschalten/auszuschalten.
• Einmal drücken, um ein Foto aufzunehmen oder Videoaufnahme
zu beenden.
• Halten Sie diese Taste 2 Sekunden lang gedrückt, um die
Videoaufnahme zu starten.
• Klicken Sie auf die Taste, um die LED-Lichter der Kamera zu dimmen.
• Bewegen Sie den Cursor nach oben (im Menü)
• Klicken Sie, um das Echtzeitbild um 180° zu drehen.
• Halten Sie diese Taste 2 Sekunden lang gedrückt, um die
Haupt-/Seitenkamera umzuschalten. (Der Dual Lens Modus ist nur
für dieses Produkt mit zwei Linsen geeignet, das die Echtzeitbild
der Haupt / Seitenkamera gleichzeitig auf denselben Bildschirm
projizieren kann.)
• Klichen Sie auf die Taste, um die LED-Lichter der Kamera aufzuhellen
• Bewegen Sie den Cursor nach unten (im Menü)
• Klicken Sie auf die Taste, um die Auswahl im Menü zu bestätigen.
• Halten Sie die Taste 2 Sekunden lang gedrückt, um das Album zu
öffnen/schließen.
• Klicken Sie auf die Taste, um ins Menü zu gelangen.
• USB Stecker.
10
1
3
7
2
5
4
8
6
3
4
5
6
2
1
7
8USB Anschluss
Vorderseite

LED-Anzeige für Ladestatus
TF-Karte Steckplatz
10
11
12
• Klicken Sie kurz auf die Reset-Taste mit dem Reset-Pin, um
das Gerät herunterzufahren
Reset-Taste
9
• Unterstützt bis zu 32G TF-Karte.
• Bitte beim ersten Mal formatieren
11
Einführung in die UI
• Rote LED-Anzeige blinkt: Ladestatus
• Rote LED-Anzeige bleibt an: Ladevorgang beendet
9
12 11
10
Unterseite
Vorschau
Haupt-Kamera
Status der TF-Karte
Seiten-Kamera(B)
Seiten-Kamera(C)
Bild um 180° gedreht
Tipps:
Doppelte Linse: A:Haupt-Kamera B:Seiten-Kamera
Drei Linse: A:Haupt-Kamera B:Seiten-Kamera(B) C:Seiten-Kamera(C)
Foto-/Videoaufnahme
Batteriestandsanzeige
Zeitstempel
Ladeanschluss Type-C
• Aufladen (Schließen Sie das Gerät mit dem Type-C Kabel an
das Netzteil an)
• Datenübertragung (Schließen Sie das Gerät mit dem Type-C
Kabel an den PC an)

1. Drücken Sie einmal, um ein Foto aufzunehmen.
2. Halten Sie zwei Sekunden lang gedrückt, um ein
Video aufzunehmen. Drücken Sie einmal, um die
Videoaufnahme zu beenden.
1. Klicken Sie auf die , um die Menüoberfläche aufzurufen, drücken
Sie die / Taste, um Language auszuwählen, und drücken Sie
dann die Taste, um die Sprachauswahl zu öffnen.
2. Klicken Sie auf die Taste / , um die Sprache auszuwählen, die
Sie umschalten möchten, und drücken Sie dann die Taste , um
die Sprache erfolgreich umzuschalten.
3. Klicken Sie auf die Taste , um zum Hauptschnittstelle
zurückzukehren.
Die Standardsprache des Geräts ist Englisch. Um andere Sprachen
einzustellen, führen Sie bitte die folgenden Schritte aus, um sie
einzustellen:
12
Spracheinstellung
Foto-/Videoaufnahme
Durchsuchen von Alben
Dateiname
Aufnahmezeit
Dateinummer
Aktuelle Wiedergabezeit / Gesamte Videodauer

1. Wenn Sie Fotos/Videos ansehen, drücken Sie auf ,
um die Seite mit den Foto-/Videodetails aufzurufen.
2. Drücken Sie die / Taste, um zu wählen, ob Sie die
aktuelle Datei oder alle Dateien löschen möchten.
1. Halten Sie im Vorschaumodus die Taste lang
gedrückt, um das Album aufzurufen.
2. Drücken Sie / , um das Foto/Video anzusehen,
Drücken Sie nochmal , um Videos abzuspielen.
3. Halten Sie die Taste gedrückt, um das Album zu
verlassen.
13
Fotos/Videos ansehen
Fotos/Videos löschen
1920*1080

Beim Einschalten des Geräts ist das Hauptobjektiv standardmäßig
geöffnet, Halten Sie die Taste 2S lang gedrückt, um die
Kamera zu wechseln(Hauptkamera - Seitenkamera - Geteilter
Bildschirm mit zwei Linsen - Hauptkamera.
1. Auf der Vorschauoberfläche drücken Sie die Taste , um das
Menü aufzurufen.
2. Drücken Sie / , um die Option "Format" auszuwählen.
3. Drücken Sie , um die Optionsschnittstelle zu öffnen, wählen
Sie "Konfirmation".
4. Warten Sie auf die erfolgreiche Formatierung.
Kamera zu wechseln
Formatierung der TF-Karte
14
(Diese Funktion ist nur für Produkte mit zwei und drei Linsen verfügbar)
Konfirmation Stornieren

1. Schließen Sie das Gerät an Ihren Computer an.
2. Drücken Sie die Taste , um das Menü aufzurufen.
3. Wählen Sie "Datenübertragung" aus.
4. Drücken Sie die Taste, um mit dem Kopieren auf den Computer zu starten.
Datenübertragung
Ladeanleitung
15
1. Verwenden Sie einen TF-Kartenleser, um Daten direkt zu kopieren.
1. Schließen Sie das Gerät zum Aufladen an einen DC 5V-Adapter an.
2. Die rote Anzeige blinkt, wenn das Gerät aufgeladen wird, und bleibt
immer an, wenn es vollständig aufgeladen ist.
Montage des Zubehörs
Installationsmethode:
Gegen den Uhrzeigersinn
herausdrehen
Zum Anziehen im
Uhrzeigersinn drehen
Wenn das Gerät nicht mit dem Computer verbunden ist, klicken Sie auf
"Datenübertragung" in der Einstellungsoberfläche, das USB-Logo
erscheint auf dem Display, bitte drücken Sie die Taste , um den
Vorgang zu beenden.
Es ist normal, dass "Kein Signal" auf dem Bildschirm erscheint, wenn Sie
die Taste drücken, um die Datenübertragung zu beenden.
Card Reader
TF
Card
2. Verwenden Sie ein Type-C-Kabel zum Anschluss an einen Computer
zum Kopieren.

Spezifikationen
16
Packliste
Endoskop
（Mit 32G TF-Karte）
Haken, Magnet, Schutzkappe, Spiegel
(Der Spiegel ist nur für dieses Produkt
mit einzel Objektiv geeignet)
Benutzerhandbuch
Ladekabel Typ-C Zubehör
Display Spezifikation 5”IPS Bildschirm
Typ
Kamera-Diameter
Kamerawinkel
Video Spezifikation
Ladezeit
80°
1080 p / 25 fps
2.5-3H
DS520
Dual-Kamera
DS520
Triple Kamera
7.9 mm (0.31 in)
A: 3-10 cm (1.18-3.93 in)
B: 2-6 cm (0.79-2.36 in)
Optimaler
Brennweitenbereich
Fotoauflösung 1920*1080
Akkulaufzeit 3-4H
Ladespannung
und Stromstärke DC 5V/2A
A: 3-10 cm (1.18-3.93 in)
B: 2-6 cm (0.79-2.36 in)
C: 1.5-2.5 cm (0.59-0.98 in)

IT
Descrizione del Prodotto
17
• DEPSTECH è una fiorente azienda tecnologica nella creazione di una vasta
gamma di endoscopi, dedicati a rendere la tua vita più sicura.
• DS520 è un endoscopio industriale ad elevate prestazioni con un display
IPS HD da 5". Che supporta le funzioni di foto e video e sono salvati nella
scheda di memoria TF (scheda Micro-SD). La telecamera utilizza un chip
CMOS ad elevata prestazioni che supporta la frequenza dei fotogrammi di
registrazione più elevato, utilizza la tecnologia Bluart 2.0 per ottenere
immagini nitide ed è ampiamente utilizzato nella manutenzione industriale,
nella manutenzione degli elettrodomestici, nella progettazione della
manutenzione meccanica e in altri settori.
• Questo prodotto è una telecamera di endoscopio industriale, non si applica
ai medici o esami umani!
• Per una maggiore durata della batteria, usata o meno, ti consigliamo di
caricare il tuo dispositivo ogni 3 mesi!
• Non tentare di sostituire la batteria integrata da soli, perché se fare un
funzionamento non professionale, può causare il rischio di lesioni personali
come il surriscaldamento della batteria.
Avvertenze Speciali e Note
Sicurezza e Protezione
• La sonda della telecamera è l'attrezzatura elettronico di elevata precisione,
si prega di non colpire la sonda della telecamera o tirare i cavi, perché si
potrebbe causare il guasto del dispositivo!
• La sonda utilizza lo strato impermeabile IP67, si prega di prestare particolare
attenzione durante l'uso per evitare di graffiarsi!
• Il materiale della sonda della telecamera non può resistere alle alte
temperature, quindi quando controllare qualsiasi motori a combustione
interna o un'attrezzatura con una temperatura interna elevata, assicurarsi
che la sua temperatura interna si sia raffreddata, altrimenti potrebbe
danneggiare direttamente l'attrezzatura!
• Per fornire servizi più professionali, se l'attrezzatura è danneggiata, si prega
di non smontarla, è necessario contattare il venditore o il fornitore per i
servizi di manutenzione.
• Non rendere i bambini usare questa attrezzatura da soli, deve usarla sotto la
guida di un adulto.
Ambiente di Utilizzo e Conservazione
• Quando si utilizza l'attrezzatura, la temperatura ambiente deve essere di
0~45°C (32~113°F)
• Quando conservare l'attrezzatura, deve metterla in un luogo asciutto, pulito,
privo di oli, acqua e sostanze chimiche.

Introduzione alla Prodotto
• Fai clic per attenuare le luci LED della telecamera.
• Spostare il cursore verso l‘alto.
• Fai clic per ruotare l‘immagine in tempo reale di 180°.
• Tieni premuto questo pulsante per cambiare telecamera
principale/laterale(Solo per la versione a doppia fotocamera).
• Fai clic per aumentare la luminosità delle luci LED della
telecamera.
• Spostare il cursore verso il basso.
• Tieni premuto questo pulsante per accedere/hiudere l‘album.
• Fai clic per confermare le scelte nel menù.
• Fai clic per accedere al menù per ulteriori impostazioni.
• Premi una volta il pulsante per scattare una foto o
terminare la registrazione vide.
• Tenere premuto questo pulsante per 2 secondi per iniziare
o terminare la registrazione video.
18
• Si prega di tenere premuto questo pulsante per 2 secondi
per accendere/spegnere l‘endoscopio.
1
3
7
2
5
4
8
6
3
4
5
6
2
1
7
8
Anteriore
Porta USB • Connettore terminale USB con cavo rigido.
