DECLARATION DE CONFORMITE AUX DIRECTIVES EUROPEENNES
Le fabriquant, ELECTROLUX CONSTRUCTION PRODUCTS FRANCE, 26 route Nationale, 41260 La
Chaussée St Victor, déclare que la machine TS400F est conforme aux dispositions des DIRECTIVES :
• "MACHINES" modifiées (89/392/CEE)
• "BASSE TENSION" modifiées (73/23/CEE)
• "CEM” (89/336/CEE)
• ”BRUITS” (2000/14/CEE)
DECLARATION OF CONFORMITY WITH EUROPEAN DIRECTIVES
Manufacturer, ELECTROLUX CONSTRUCTION PRODUCTS FRANCE, 26 route Nationale, 41260 La
Chaussée St Victor, herewith declares that the machine TS400F conforms to the DIRECTIVES :
• "MACHINES" modified (89/392/CEE)
• "LOW VOLTAGE" modified (73/23/CEE)
• "EMC” (89/336/CEE)
• ”NOISE” (2000/14/CEE)
EG-RICHTLIENIEN – KONFORMITÄTS-ERKLÄRUNG
Der Hersteller, ELECTROLUX CONSTRUCTION PRODUCTS FRANCE, 26 route Nationale, 41260 La
Chaussée St Victor, erklärt hiermit, daß die machine TS400F konform ist, mit der :
• "MACHINENBAURICHTLINIE" in Änderungs-fassung (89/392/CEE)
• "NIEDERSPANNUNGSRICHTLINIE" in Änder-ungsfassung (73/23/CEE)
• Linie "ELEKTROMAGNETISCHESTÖR-SICHERHEIT” (89/336/CEE)
• ”LÄRMSCHUTZRICHTLINIE” (2000/14/CEE)
DICHIARAZIONE DI CONFORMITA' ALLE DIRETTIVE EUROPEE
Il fabricante, ELECTROLUX CONSTRUCTION PRODUCTS FRANCE, 26 route Nationale, 41260 La Chaussée
St Victor, dichiara che la macchina TS400F est conforme e conforme alle disposizioni della DIRETTIVA :
• "MACCHINE" modificata (89/392/CEE)
• "BASSA TENSIONE" modificata (73/23/CEE)
• "CEM” (89/336/CEE)
• ”RUMORI” (2000/14/CEE)
DECLARACIÓN DE CONFORMIDAD CON LAS DIRECTIVAS EUROPEAS
El fabricante, ELECTROLUX CONSTRUCTION PRODUCTS FRANCE, 26 route Nationale, 41260 La
Chaussée St Victor, dclara que la máquina TS400F es conforme a las disposiciones de las DIRECTIVAS :
• "MÁQUINAS" modifiées (89/392/CEE)
• "BAJA TENSION" modifiées (73/23/CEE)
• "CEM” (89/336/CEE)
• ”RUIDOS” (2000/14/CEE)
Christer Carlberg, Operations Manager
Electrolux Construction Products

1
Français
Avant de quitter notre usine, chaque machine subit une série de contrôles au cours desquels tout est minu-
tieusement vérifié.
La stricte observation de nos instructions assurera à votre machine, dans des conditions normales de tra-
vail, une grande longévité.
Les conseils d utilisation et pièces détachées figurant sur ce document sont donnés à titre d information et
non d engagement. Aucune garantie ne sera accordée en cas d erreurs ou d omission, ou pour des dom-
mages relatifs à la livraison, à la conception ou lutilisation de la machine. Soucieux de la qualité de nos pro-
duits, nous nous réservons le droit d effectuer, sans préavis, toutes modifications techniques en vue de leur
amélioration.
Ce document servira l utilisateur à :
• se familiariser avec la machine,
• connaître ses possibilités d utilisation,
• éviter les accidents lors d un emploi non adapté, par une personne non formée, lors de l entretien,
maintenance, remise en état, déplacement, transport,
• augmenter la fiabilité et la durée de la machine,
• d assurer une utilisation correcte, un entretien régulier, un dépannage rapide afin de diminuer les
frais de réparation et les temps d immobilisation.
Disponibilité du manuel à tout moment sur le lieu de travail.
Lecture et utilisation par toute personne assurant l installation ou l utilisation.
Les réglementations techniques obligatoires en vigueur dans le pays d utilisation de la machi-
ne sont également à respecter pour une sécurité maximum.
Lemploi de pictogrammes sur les machines (en couleur) et dans le manuel indiqueront des conseils qui
concernent votre sécurité.
OBLIGATION Fond bleu marquage blanc : sécurité obligatoire
+ marquage rouge : interdiction de mouvement
AVERTISSEMENT Triangle et marquage noir sur fond jaune : danger si non respect,
risque de blessures pour l’utilisateur ou des tiers, pouvant entraîner
des dégâts sur la machine ou l’outil.
INTERDICTION Cerclage rouge avec ou sans barre : utilisation, présence interdite.
INDICATION Information - Instruction : indications particulières concernant l’utilisa-
tion, le contrôle.
☛
☛
☛
☛
PRÉFACE DU MANUEL
CONSIGNES GÉNÉRALES DE SÉCURITÉ
Le fabricant décline toute responsabilité résultant d’un emploi inadapté ou de toute modification.

Français
2
T
Ce symbole signifie que la machine est
conforme à la directive européenne. • Outils : Disques Diamantés à Eau Ø 300 / 350 / 400 mm(D) - alésage
25,4mm (AL). (Renseignements
auprès de votre ournisseur habituel)
Interdiction de toute autre application ne cor-
respondant pas à l utilisation prévue
(emploi de lame de scie, de disque abrasif.)
Lame de scie
Disque carbo
Conçue pour assurer un service sûr et fiable dans
des conditions d utilisation conformes aux instruc-
tions, la tronçonneuse peut présenter des dangers
pour lutilisateur et des risques de détérioration,
des contrôles réguliers sur le chantier sont néces-
saires. s assurer :
• de l état technique parfait (utilisation suivant
affectation en tenant compte des risques éven-
tuels, suppression de toute malfonction nuisible
à la sécurité),
• de l usage d un disque diamant pour tronçonna-
ge à leau de marbre, pierre, granit, brique, et
revêtement (grès, faïence, céramique, etc...), uti-
lisation interdite de tout autre disque (abrasif,
scie, etc...),
• d un personnel compétent (qualification, âge, for-
mation, instruction) ayant pris connaissance
dans le détail du manuel avant de commencer le
travail; toute anomalie électrique, mécanique ou
d autre origine sera contrôlée par une personne
habilitée à intervenir (électricien, responsable de
l entretien, agent revendeur agréé, etc...),
• s assurer du respect des avertissements et direc-
tives marqués sur la machine (protections adé-
quates personnelles), utilisation conforme, ins-
tructions de sécurité en général...),
• qu aucune modification, transformation ou com-
plément soit nuisible à la sécurité et ne sera pas
réalisée sans l autorisation du fabricant,
• du respect des fréquences de vérifications et
contrôles périodiques préconisés,
• de la garantie de pièces de rechange d origine
lors de réparations.
Plaque signalétique
• Utilisation : Sciage de marbre, pierre, granit,
brique, ciment et tout revêtement (grès, faïence,
céramique, etc.)
• Vitesse moteur : 2800 tr/mn.
• Vitesse de rotation du disque : 2800 tr/mn.
• Protection électrique : IP 55.
• Profondeur de coupe (E) :
- à 90° : Ø 350 = 100mm - à 45° : Ø 350 =50mm
- à 90° : Ø 400 =125mm - à 45° : Ø 400 =65mm
• Longueur de coupe (L) : E = 15 - 580mm
: E = 50 - 550mm
• Largeur utile (à droite) (l) : E < 110 = 300mm.
: E > 110 = 285mm.
• Dimensions (mm) L x l x h :
- 1120 x 600 x 1330 (sur pieds)
- 1120 x 600 x 680 (établi)
• Poids à vide : 96 kg
- châssis : 66 kg
- tête : 30 kg
• Refroidissement du disque par arrosage dans
carter de disque.
• Capacité minimum du bac : 40 litres.
• Pompe à eau : 13 W - débit : 8 l/mn.
• Alimentation :
- 230 V : H07-RNF 3 x 1,52- Lg 3 m.
- 400 V : H07-RNF 4 ou 5 x 1,52- Lg 3 m.
- 115 V : H07-RNF 3 x 2,52- Lg 3 m.
CONSIGNES PARTICULIÈRES
Emploi1
Caractéristiques techniques2
LE FABRICANT
MASSE UTILE
Ø MAXI OUTIL
Ø ALÉSAGE
T/MN - RPM INT. UTIL.
FRÉQUENCE
PLAGE DE
TENSION
PUISSANCE
ANNÉE DE
FABRICATION
N° SÉRIE
Kg
mm
mm
kw
Hz
A
V
TYPE
PUISSANCE TENSION AMPÉRAGE POMPE
±5%
2 kW (2,7CV) 230 V 50 Hz 10 A 13 W 230 V
2,9 kW (4CV) 400 V 50 Hz 11,5A 13 W 230 V
1,5 kW (2CV) 115 V 50 Hz 20 A 30 W 115 V
Standard
MODÈLE PUISSANCE PRESSION NIVEAU
ACOUSTIQUE ACOUSTIQUE VIBRATION
LWA (DB) LPA (DB)
G ENV
EN ISO 3744 EN ISO 4871 25349
2kW - 230V 102 82 0,03
2,9kW - 400V 104 97 0,03
1,5kW - 115V 100 78 0,04
AL
D

3
Français
• A réception, contrôler l état de votre machine.
• La conserver en permanence en bon état de pro-
preté.
• Contrôler périodiquement le cordon d alimentation.
• Pendant le travail, rester toujours attentif.
• Vérifier la fixation des pièces (vibration anormale),
le bon montage.

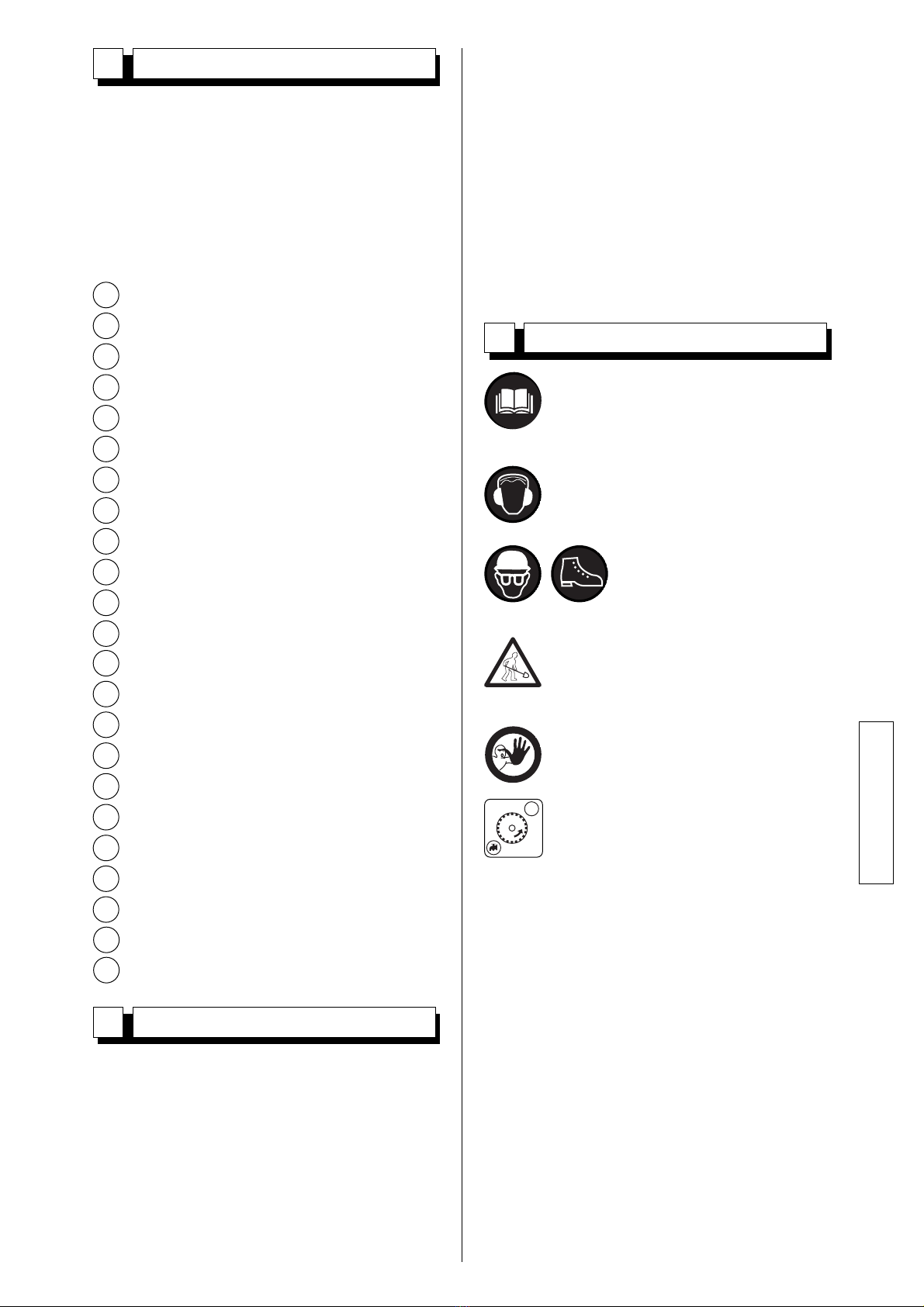

VOIR FIG. 1
Châssis-bac
Pieds
Poignée de serrage tête
Pompe à eau
Volant blocage hauteur
Manivelle de réglage
Roues de chargement
Bouchon de vidange
Moteur
Commutateur à manque de tension
Capot
Carter de disque
Couvercle du carter
Table amovible
Butée de table
Butée de table amovible
Plaque signalétique
Guide de coupe
Blocage table
Poignées de transport
Roues de transport
Bac de décantation
Niveau d eau
Démontable en trois parties.
PARTIE TÊTE ( VOIR FIG 2 )
• Dévisser l écrou de serrage (M1)et la poignée (M2)
• Retirer l ensemble tête et pompe.
PARTIE TABLE ( VOIR FIG 3 )
• Démonter la table en la pivotant légèrement de
façon à dégager les pattes de retenue arrières
Contrôle - Description de la machine3
Manutention - Transport4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
TRANSPORT ( VOIR FIG 6 )
CHARGEMENT ( VOIR FIG 7 )
PLIAGE DES PIEDS ( VOIR FIG 5 )
BLOCAGE TABLE POUR TRANSPORT
( VOIR FIG 4 )
MISE SUR PIEDS ( VOIR FIG 8 )
Avant toute mise en service, lire
attentivement la notice, et se familia-
riser avec la machine.
Obligation port du casque antibruit.
Le champ de travail doit tre parfaite-
ment en ordre, bien éclairé, et ne doit
présenter aucun risque (ni humidité,
ni produits dangereux à proximité).
Toute personne étrangère doit tre
écartée du champ de travail.
Utiliser des disques adéquats pour le
travail à effectuer (vitesse, géométrie,
application, etc.).
L’opérateur doit porter des
protections appropriées au
travail.
Vérification avant la mise en route5
T

Français
4
Rester toujours attentif.
Avant la mise en service, enlever les
clés et outils de réglage du sol ou de
la machine.
Maintenir le carter de protection en
place pendant toute la durée du tra-
vail.

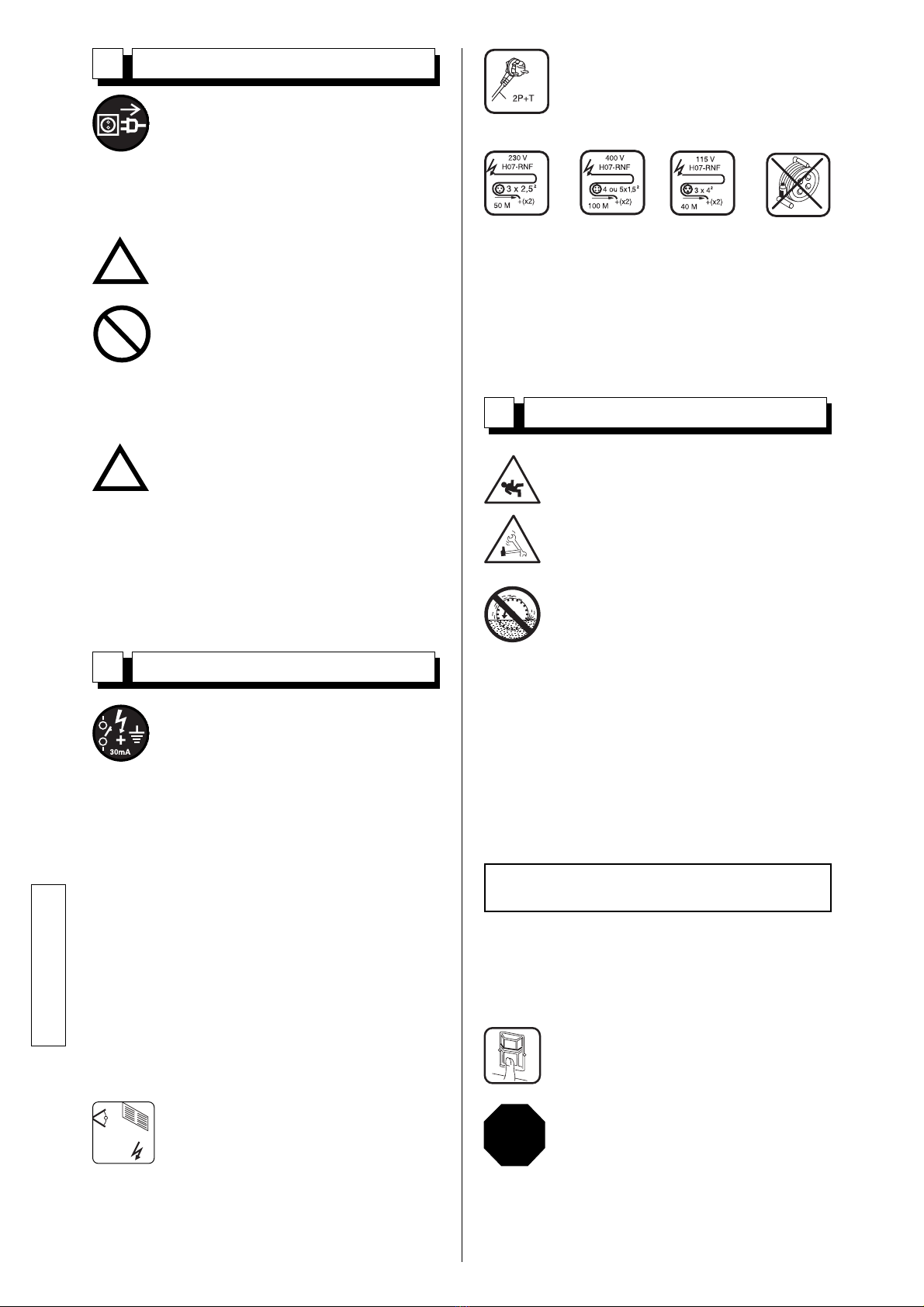

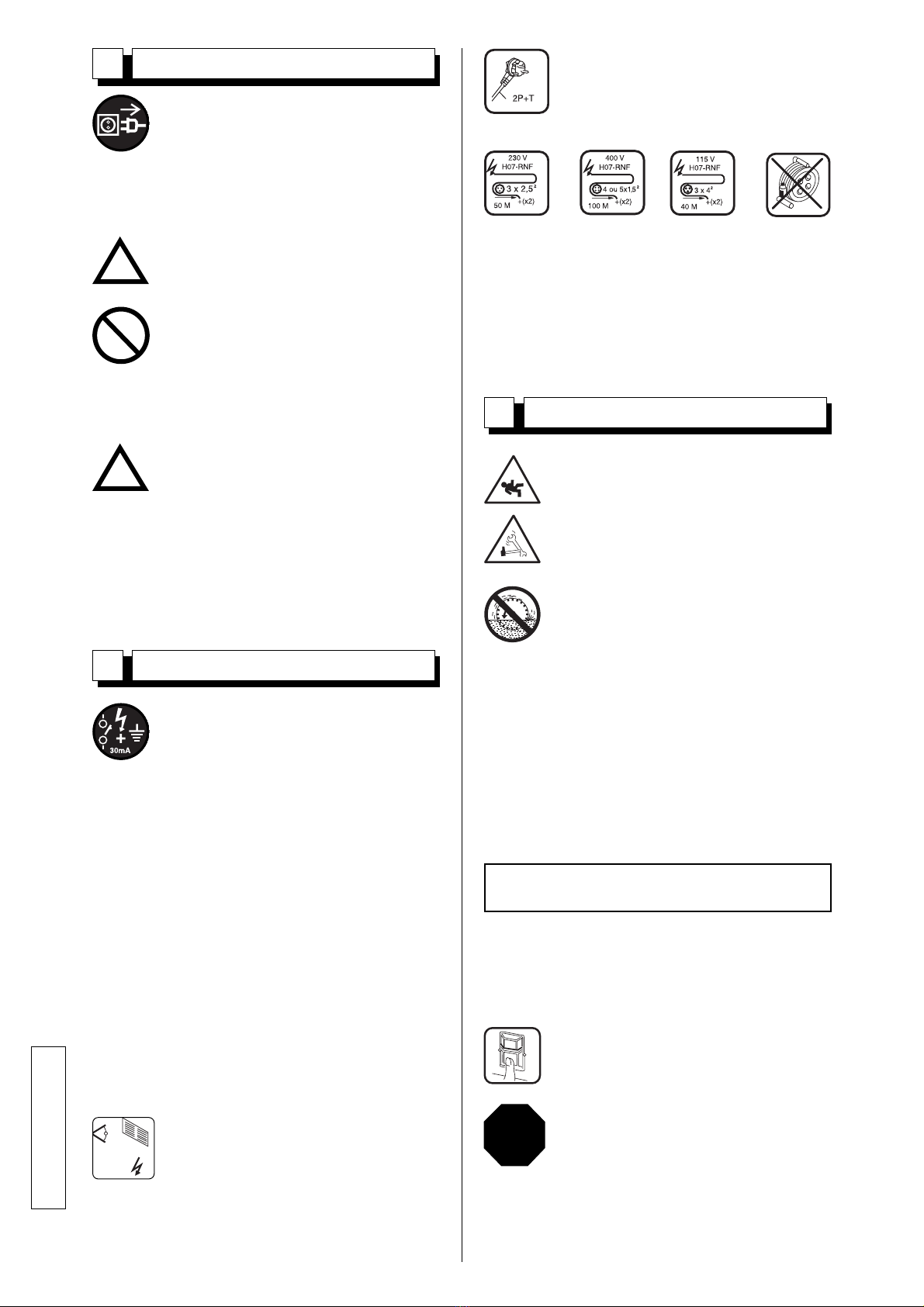

- Utiliser des prises de courant mono-
phasé du type 2 P + T, ou 3 P + T / 3
P + N + T suivant tensions corres-
pondantes.
- Câble prolongateur : section du câble suffisante
pour la puissance électrique, raccordement au
réseau par un câble type H07 RNF de section :
- 3 x 2,5 mm2jusqu à 50 m pour 230 V
- 4 ou 5 x 1,5 mm2jusqu à 100 m pour 400 V
- 3 x 4 mm2jusqu à 40 m pour 115 V
- SÉCURITÉ ÉLECTRIQUE :
Obligation de branchement sur un
réseau équipé d un disjoncteur à cou-
rant différentiel résiduel 30 mA avec
mise à la terre. Dans le cas d absence
de ce disjoncteur sur le réseau, consul
ter notre catalogue proposant diffé-
rents modèles.
- Utilisation correcte du dispositif à
courant différentiel résiduel incluant
son contrôle périodique; pour les
outils fournis avec un DCDR (dispo-
sitif à courant différentiel résiduel)
intégré dans le câble ou dans la
fiche pour prise de courant, dans
l hypothèse où le câble ou la prise
sont endommagés, la réparation
doit être effectuée par le fabricant
ou un de ses agents ou par un ate-
lier de réparation qualifié afin d évi-
ter tout risque dû à une réparation
mal faite.
- S assurer du voltage du réseau, iden-
tique à la plaque de la machine.
- Moteur triphasé :
S assurer que le sens de rotation cor-
responde à la flèche emboutie sur le
carter : si le moteur ne tourne pas dans
le sens désiré, inverser deux des fils
d alimentation.
• Serrer l écrou (1) et bloquer (2) ( VOIR FIG 12 ).
• Remettre le carter de protection (B) en place.
• Resserrer les deux volants (A) ( VOIR FIG 13 ).
• Enlever le flasque de serrage ( VOIR FIG 10 ).
• Présenter le disque ( VOIR FIG 11 ).
• Pompe à eau à mise en route couplée avec le
moteur.
Chaque machine étant équipée d’une pompe
auto-amorçante, le disque est arrosé dès la
mise en marche.
• Mettre en marche en appuyant sur la
touche verte du commutateur (en
option, disjoncteur).
• Pour arrêter la tronçonneuse, appuyer
sur la touche rouge.
Le carter protecteur et le support moteur avec
déflecteur assurent une répartition parfaite de
l’arrosage.
Moteur monophasé protégé par un disjoncteur
thermique incorporé.
Arrosage abondant =
longévité assurée du disque
Raccordement électrique7
Mise en service8
Observer le sens de rotation repré-
senté par une flèche sur une de ses
faces
Veiller à la propreté des surfaces
d’appui du disque, des flasques et de
la broche
!
?=
STOP
• Remplir le bac d eau (niveau 23 FIG 1 ).
Débrancher la tronçonneuse en désac-
couplant la fiche d alimentation.
• Enlever les deux volants (A), puis le carter de
protection (B) ( VOIR FIG 9 ).
Montage du disque6
L’écrou de serrage du disque possè-
de un filetage avec un pas à
gauche.
Si la machine est équipée d’un
moteur frein ne pas utiliser l’écrou à
serrage rapide.
!

5
Français
Un guide de coupe réversible et amovible permet
d effectuer des coupes de 45 à 90°
Ce guide de coupe est usiné de telle façon qu il
peut adopter plusieurs positions en plus de sa
position d équerre de 0 à 45° vers la gauche, de 0
à 45° vers la droite.
Méthode de coupe9
Coupes droites(VOIR FIG 14)
≤ 570 mm : la butée de fin de course (C) per-
met d éviter le coincement des doigts entre
la table et le bâti (VOIR FIG 15).
> 570 et ≤ 650 mm : escamoter la butée (C)
sous la table pour augmenter la course.
• Déserrer le volant (5) et agir sur la manivelle (6)
(VOIR FIG 16) puis resserrer le volant (5).
Réglage de profondeur10
Entretien (arrêt obligatoire du moteur) 11
Stocker dans un endroit sûr, hors de
portée des enfants.
Entretenir soigneusement les outils.
!
• Nettoyer régulièrement la machine.
•
Vidanger fréquemment le bac (22) pour évacuer la
boue de tronçonnage, qui sinon risquerait de col-
mater la pompe de refoulement et de l user préma-
turément
(VOIR FIG 17) .
• Laver les bacs (1) et (22) à grande eau.
• Nettoyer minutieusement les portées de galets
de la table.
• Démarrage difficile
CAUSES REMÈDES
Condensateur démarrage
moteur monophasé
Alimentation triphasé non
con orme (sur 2 phases,
moteur câble détérioré)
- Remplacer le condensa-
teur.
- Faire vérifier par un
électricien ou contacter
le service après vente.
• La pompe ne part pas
CAUSES REMÈDES
Le câble d’alimentation
n’est pas relié ou est
endommagé
Il n'y a pas de tension
dans le circuit ou à la prise
de courant
- Contrôler ou faire
contrôler le câble d ali-
mentation.
- Vérifier ou faire contrô-
ler le circuit ou la prise
de courant.
• Le liquide ne sort pas de la pompe
CAUSES REMÈDES
Une bulle d’air a pu se
ormer à l’intérieur du
corps de la pompe
La turbine est bloquée
- Extraire la pompe du
liquide, en la soutenant
par le tuyau de sortie,
puis la replonger dans le
liquide.
- Dévisser le filtre et, à
l aide d un petit tourne-
vis, nettoyer la zone de
travail de la turbine de
tout résidu.
RECHERCHE DES PANNES
En cas de fonctionnement anormal, se reporter
aux tableaux ci-après pour trouver une solution
aux problèmes rencontrés.
• La machine ne fonctionne pas
CAUSES REMÈDES
Mauvais branchement
ou câble endommagé
Pas de tension sur le
réseau
Commutateur dé ectueux,
câble moteur endommagé
Moteur endommagé
(pas de puissance, odeur
désagréable...
- S assurer du branche-
ment correct à l alimen-
tation (fiche, rallonge...).
- Vérifier le câble d ali-
mentation.
-Vérifier ou faire vérifier
par un électricien (dis-
joncteur, prise...).
- Faire vérifier par un
électricien ou s adresser
au service après-vente.
- Remplacer le moteur en
s adressant au service
après-vente.

Français
6
• La machine étant réglée en nos ateliers, aucun
réglage n est nécessaire.
• Toutefois, en cas de chocs, de desserrage de
boulonnerie, de manœuvres brutales lors du
pivotement de la tête, agir sur la vis de butée (D)
et vérifier l équerrage (pour coupes rectilignes)
• Pour corriger le réglage de coupe biseau agir sur
la vis de butée (E) et contre bloquer l écrou
( VOIR FIG 18 ).
• Adaptation Ø 300 ou 350 ou 400 ( VOIR FIG 19 )
Agir sur le réglage de profondeur pour choisir la
position correspondante au diamètre du disque.
Nous sommes à votre entière disposi-
tion pour vous assurer toute réparation
dans les délais les plus réduits et aux
meilleurs prix (voir adresse au verso).
• Resserrer périodiquement la boulonnerie.
• En cas de longue période d utilisation, veiller à
l entretien et à la protection du disque.
• Veiller à l arrosage adéquat du disque.
• Effectuer un serrage correct du disque.
• Veiller à la propreté des surfaces d appui du
disque, des flasques et de la broche.
Les conseils d’utilisation et pièces détachées igu-
rant sur ce document sont donnés à titre d’in or-
mation et non d’engagement.
Soucieux de la qualité de nos produits, nous nous
réservons le droit d’e ectuer, sans préavis, outes
modi ications techniques en vue de leur améliora-
tion.
Réglages 12 Réparation 14
Pour une livraison rapide de pièces de rechange
et afin déviter toute perte de temps, il est néces-
saire de rappeler à chaque commande les indica-
tions qui figurent sur la plaque signalétique de la
machine ainsi que la référence de la pièce à rem-
placer.
Voir vue éclatée
Code Quantité
Pièces de rechange 15
Mise au rebut 16
Recommandations importantes 13
Le fabricant décline toute responsa-
bilité résultant d’un emploi inadapté,
de toute modification, adaptation ou
motorisation non conforme à la défi-
nition d’origine prévue par le
constructeur.
Au poste de travail, la puissance
sonore peut dépasser 85 db (A). Dans
ce cas , des mesures individuelles de
protection doivent tre prises.
!
En cas de détérioration et de casse
de la machine, ceux-ci seront élimi-
nés conformément aux modalités
prescrites par la législation en
vigueur.
!
S
A
V
00000000 (0)
• Matériaux principaux :
Moteur : Aluminium (AL) - Acier (AC) -
Cuivre (CU) - Polyamide (PA)
Machine : Tôle acier (AC) - Fonte (FT)

7
Italiano
Prima di lasciare la nostra fabbrica, ciascuna macchina viene sottoposta a una serie di controlli durante i
quali si procede ad un'accurata verifica di tutti i componenti.
Il rigoroso rispetto delle nostre istruzioni assicura una notevole durabilità alla Vostra macchina in condizioni
normali di lavoro.
I consigli per l'uso ed i pezzi di ricambio menzionati in questo documento sono dati a titolo indicativo e non
hanno un carattere vincolante. Nessuna garanzia verrà concessa in caso di errori o negligenze, o in caso di
danni in relazione alla consegna, alla progettazione o all'utilizzo della macchina. Essendo coscienziosi quan-
to alla qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, senza preavviso, tutte le modifiche tec-
niche necessarie al loro miglioramento.
Questo documento servirà all'operatore per:
• familiarizzarsi con la macchina,
• conoscere le sue possibilità di imoiego
• evitare gli incidenti da uso improprio e da uso da parte di personale inesperto, nonchè queli che
potrebbero verificarsi durante le operazioni di manutenzione, movimentazione, riparazione, sposta-
mento o trasporto,
• aumentare l'affidabilità e la durata di vita della macchina,
• assicurare un utilizzo corretto, una manutenzione regolare, una riparazione rapida ,onde far dimi-
nuire le spese di riparazione e ridurre i tempi di fermo macchina.
Il manuale dovrà essere disponibile in qualsiasi momento sul posto di lavoro.
Esso dovrà essere letto ed utilizzato da ogni persona incaricata dell'installazione o dell'impiego
della macchina.
Le regolamentazioni tecniche obbligatorie in vigore nel paese d'utilizzo della macchina, devono
ugualmente essere rispettate per la massima sicurezza del suo uso.
PREFAZIONE DEL MANUALE
La presenza di pittogrammi (a colori) sulle macchine e nel manuale serve ad evidenziare le raccomanda-
zioni da seguire per la Vostra sicurezza.
Il fabbricante declina ogni responsabilità per danni conseguenti ad un uso improprio della macchi-
na, o dovuti a qualsiasi modifica apportata alla macchina.
OBBLIGATORIAMENTE Marcatura bianca su fondo blu : sicurezza obbligatoria+ marca-
tura rossa: interdizione di movimento.
AVVERTENZA Triangolo e marcatura nera su fondo giallo : pericolo in caso di
mancato rispetto, rischio di erite per l'operatore o terzi, possibi-
lità di danni alla macchina o all'utensile.
INTERDIZIONE
Cerchiatura rossa con o senza sbarra: utilizzo e presenza vietati.
INDICAZIONE Informazione - Istruzione : indicazioni speciali riguardanti l'utiliz-
zo e il controllo.
☛
☛
☛
☛
ISTRUZIONI GENERALI DI SICUREZZA
