Wandkonvektor
Convector heater
Convecteur muraux
Convettore a parete
Konwektor oecienny
PLX 050E - PLX 300E
08/53697/0 Issue 7

DE-2 2208/F www.dimplex.eu
Deutsch PLX 050E - PLX 300E
1. Hinweise für den Benutzer
HINWEIS
i
Sehr geehrter Kunde,
bewahren Sie die Anweisung sorgfältig auf und geben
Sie diese gegebenenfalls an Nachbesitzer weiter.
Für den sicheren Betrieb darf das Gerät nur in Überein-
stimmung mit den Hinweisen dieser Montage- und Ge-
brauchsanweisung betrieben werden. Daher bitte alle
Informationen dieser Anweisung sorgfältig beachten.
ACHTUNG!
Diese Gerät kann von Kindern ab 8 Jahren
und darüber sowie von Personen mit verrin-
gerten physischen, sensorischen oder men-
talen Fähigkeiten benutzt werden, wenn sie
beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren ver-
stehen! Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzerwartung
dürfen nicht durch Kinder ohne Aufsicht er-
folgen!
ACHTUNG!
Kinder jünger als 3 Jahre sind fernzuhalten,
es sei den, sie werden ständig überwacht.
ACHTUNG!
Kinder ab 3 Jahren und jünger als 8 Jahre
dürfen das Gerät ein- und ausschalten, wenn
sie beaufsichtigt werden oder bezüglich des
sicheren Gebrauchs des Gerätes unterwie-
sen wurden und die daraus resultierenden
Gefahren verstanden haben, vorausgesetzt,
dass das Gerät in seiner normalen Ge-
brauchslage platziert oder installiert ist!
ACHTUNG!
Kinder ab 3 Jahren und jünger als 8 Jahre
dürfen das Gerät nicht einschalten, das Gerät
nicht reinigen oder die Wartung durchführen!
ACHTUNG!
Das nebenstehende Symbol ist am
Heizgerät angebracht und bedeu-
tet, dass das Heizgerät nicht abge-
deckt werden darf!
ACHTUNG!
Einige Teile des Gerätes können sehr heiß
werden und Verbrennungen verursachen.
Besondere Vorsicht ist bei Kindern oder
schutzbedürftigen Personen geboten!
ACHTUNG!
In Räumen, in denen feuergefährliche Stoffe
verwendet werden (z.B. Lösungsmittel), darf
das Heizgerät nicht betrieben werden.
ACHTUNG!
Das Gerät ist so zu installieren, dass es nicht
von einer sich in der Badewanne oder unter
der Dusche befindlichen Person berührt
werden kann!
ACHTUNG!
Wenn das Netzkabel beschädigt ist, muss es
vom Hersteller oder dessen Kundendienst-
vertretung oder einer vergleichbar qualifi-
zierten Person ausgetauscht werden, um
Gefahrenquellen auszuschalten!
ACHTUNG!
Je nach Raumgröße, Wärmebedarf und Reg-
lereinstellung können Räume bei unbeauf-
sichtigtem Betrieb überheizt werden. Dies
kann zu Gefahren für Personen führen, die
nicht in der Lage sind, den Raum bei über-
höhter Temperatur zu verlassen.
ACHTUNG!
Um eine Gefährdung durch ein unbeabsich-
tigtes Rücksetzen des Schutztemperaturbe-
grenzers zu vermeiden, darf das Gerät nicht
über eine externe Schaltvorrichtung, wie z.B.
eine Zeitschaltuhr versorgt werden oder mit
einem Stromkreis verbunden sein, der regel-
mäßig durch eine Einrichtung ein- und aus-
geschaltet wird!
ACHTUNG!
Gerät nicht verwenden, wenn sichtbare Be-
schädigungen erkennbar sind oder wenn das
Gerät heruntergefallen ist.

www.dimplex.eu 2208/F DE-3
PLX 050E - PLX 300E Deutsch
ACHTUNG!
Wenn sich das Gerät unbeobachtet automa-
tisch einschaltet, können Gefahren entste-
hen, z.B. können Geräte, die zwischenzeitlich
abgedeckt oder verstellt wurden, Brände
verursachen!
HINWEIS
i
Das Gerät darf nur zur Raumlufterwärmung innerhalb
geschlossener Räume verwendet werden.
2. Montage, Installation, Mindestabstände
ACHTUNG!
Das Gerät nicht unter einer Wandsteckdose
installieren!
Die Mindestabstände müssen eingehalten werden.
Ferner ist an der Gerätevorderseite ein Abstand von
500 mm vorzusehen.
Das Heizgerät muss horizontal ausgerichtet an einer
senkrechten Wand, wie im Bild dargestellt, installiert
werden. Alle Maße in mm.
Bei der Montage ist der Schutzbereich nach den aktu-
ellen Installationsvorschriften zwingend zu beachten.
Die Steckdose bzw. Netzanschlussdose muss nach
der Montage zugänglich sein.
Darauf achten, dass die Luft unten und oben am Gerät
ungehindert ein- und austreten kann.
HINWEIS
i
Eine Montage an Holzwänden ist zulässig.

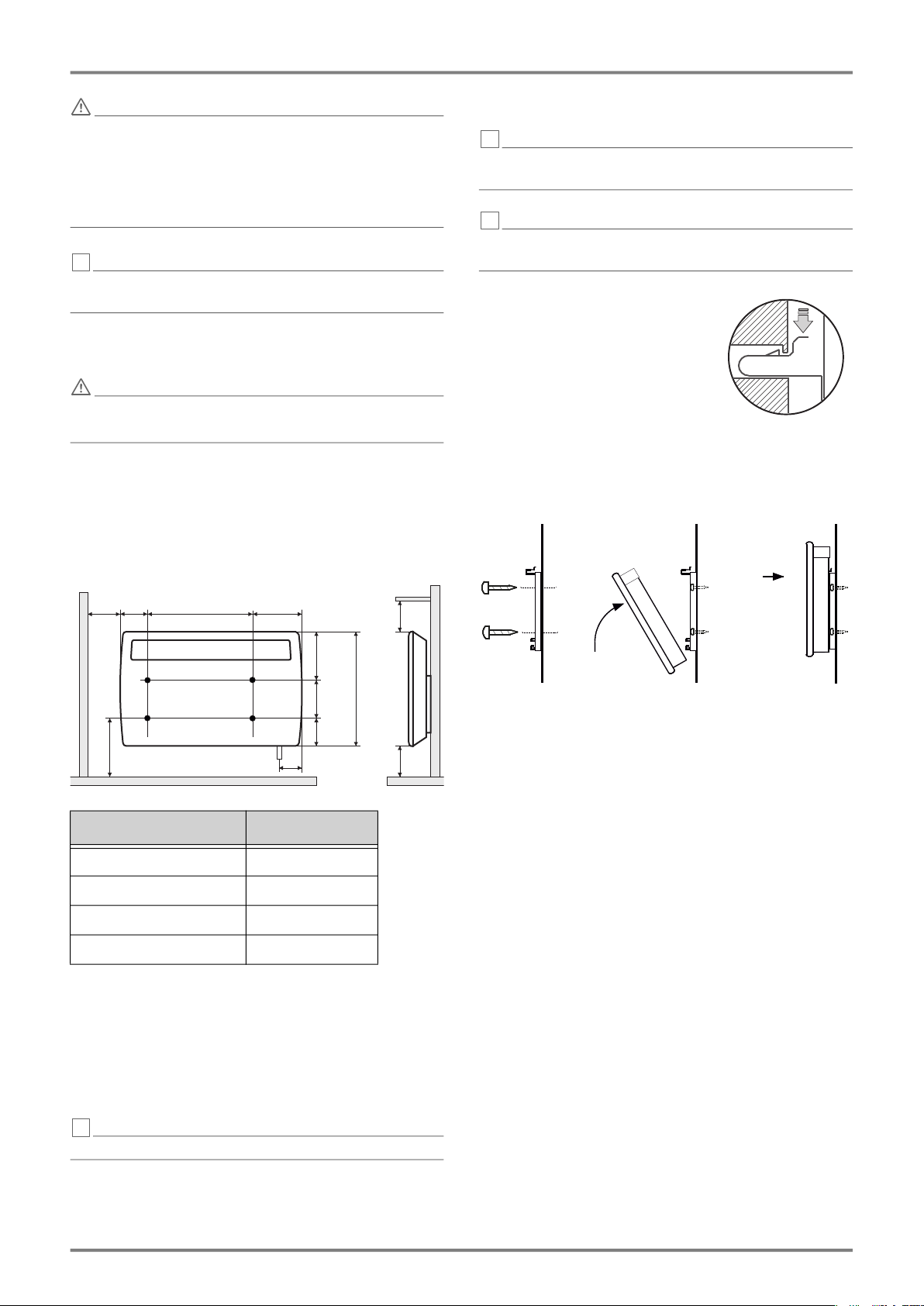

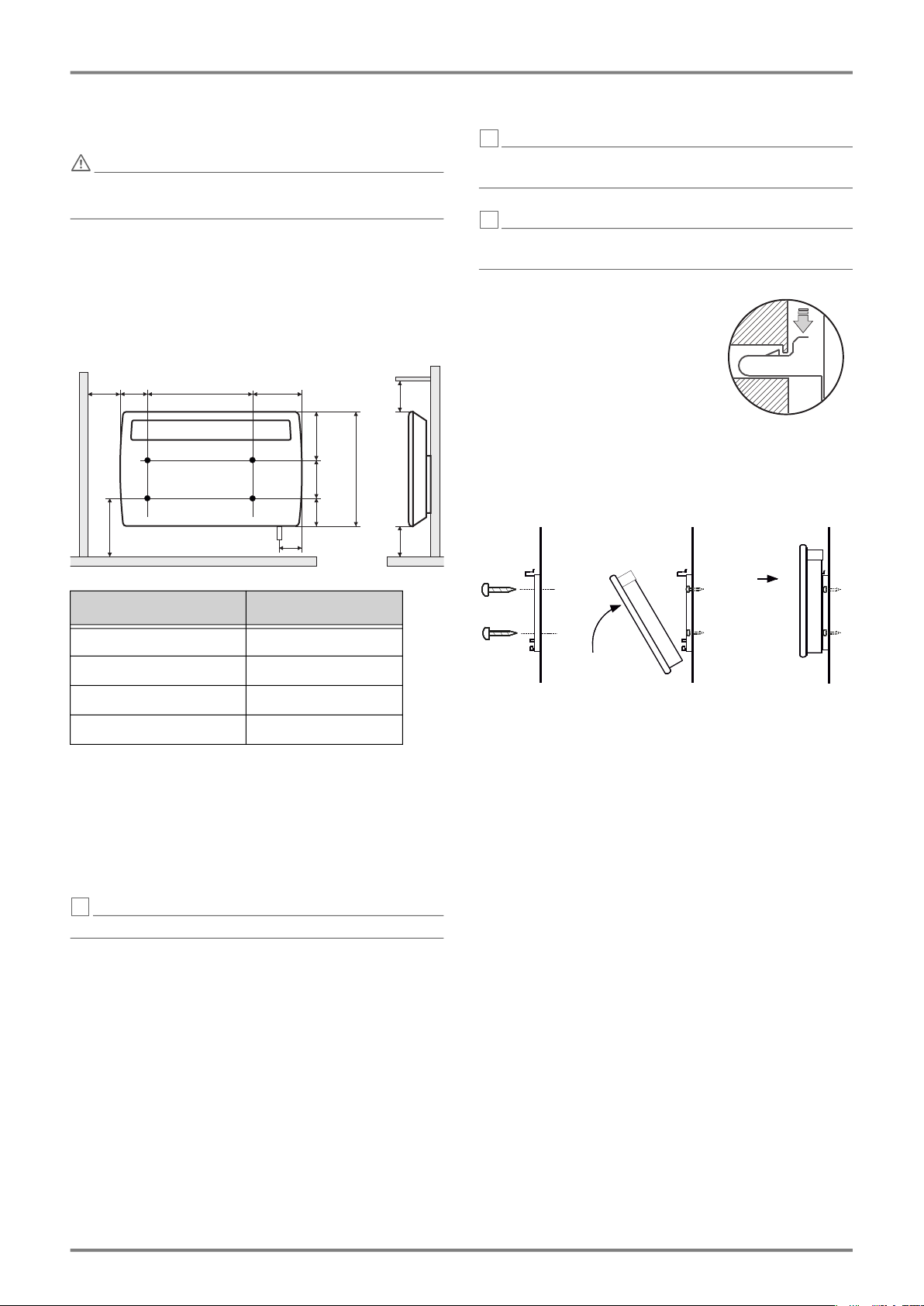

2.1 Wandmontage
HINWEIS
i
Der an der Rückseite des Gerätes mitgelieferte Origi-
nal-Wandhalter muss verwendet werden.
HINWEIS
i
Beim Bohren auf in der Wand befindliche Elektro-
oder Rohrleitungen achten!
Wandhalter von der Rückseite
des Gerätes entfernen. Dazu
die beiden Federn nach unten
drücken.
Befestigungslöcher bohren.
Wandhalter fest an der Wand
verschrauben.
Gerät in die unteren Schlitze des Wandhalters ein-
hängen.
Gerät nach oben klappen und zur Verriegelung in
die Federn einrasten.
3. Elektrischer Anschluss
Die Spannungsangabe auf dem Typschild muss mit
der Netzspannung übereinstimmen.
Die Leitung darf nicht am Gehäuse anliegen.
Es ist empfehlenswert, für die Stromversorgung einen
eigenen Stromkreis vorzusehen.
PLX 050E - PLX 200E
Gerät direkt an einer geerdeten Steckdose anschlie-
ßen. Keine Verlängerungskabel verwenden. Stecker
muss für Notfälle immer zugänglich sein.
PLX 300E
Das Gerät darf nur von einem Elektrofachmann nach
den geltenden Sicherheitsvorschriften installiert und
repariert werden. Heizgerät erden!
Anschluss nur an fest verlegte Leitungen!
In der elektrischen Installation ist eine Trennvorrich-
tung vorzusehen mit mindestens 3 mm Kontaktöff-
nung an jedem Pol (z.B. Sicherungsautomat)!
Modelle Bohrmaß A
PLX 050E 116 mm
PLX 075E, PLX 100E 286 mm
PLX 150E 356 mm
PLX 200E, PLX 300E 526 mm
119
150
150
150
65
287
215
155
138
137
430
A

DE-4 2208/F www.dimplex.eu
Deutsch PLX 050E - PLX 300E

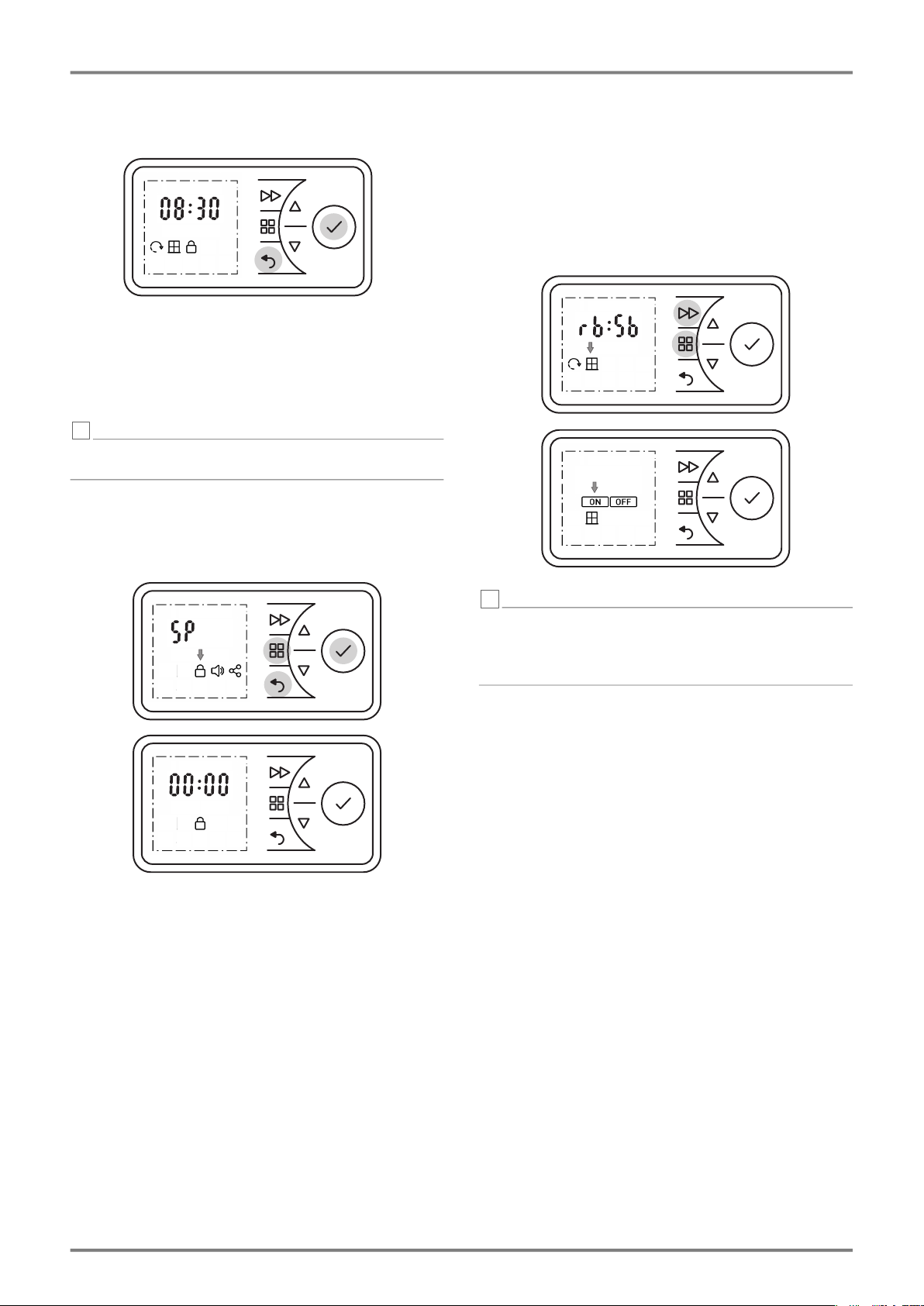

4. Reglerbeschreibung
4.1 Bedieneinheit
Das Heizgerät ist mit einem einstellbaren elektroni-
schen Regler, bestehend aus einem Display und
sechs Touchscreen-Tasten, ausgestattet. Die Bedien-
einheit befindet sich auf der Oberseite rechts. Alle
Einstellungen können mit Hilfe der sechs Tasten auf
der Bedienoberfläche eingestellt werden.
Auf dem Display werden die eingestellten Funktionen
und Werte angezeigt.
4.2 Tastenfunktionen
HAUPTMENÜ
Einstellung Datum und Zeit
Timer Wochenprogramm
Manueller Betrieb
Frostschutz-Betrieb
ZURÜCK
Rückkehr zum vorherigen Programmpunkt
Tasten  
Dienen zur Navigation durch das Menü und Ändern
der Einstellwerte.
ENTER
Speichern der Einstellungen.
VORZUG
Sonderfunktionen wie Wechseln zum nächsten Pro-
grammpunkt im Timer-Betrieb oder Aktivieren des
Rücklauf-Timers.
4.3 Display
Bei Betätigung einer Taste leuchtet das Display auf.
Erfolgt für eine längere Zeit keine Änderung, erlischt
die Anzeige. Wird keine Taste betätigt, kehrt die An-
zeige nach 30 Sekunden zum Hauptmenü zurück.
Durch Drücken der ENTER-Taste wird die 4-stellige
Geräte-PIN sowie eine mögliche Bluetooth®-Verbin-
dung anzeigt (aktuell ohne Funktion).
4.4 Batteriewechsel
HINWEIS
i
Die Steuerung enthält eine Echtzeituhr mit Kalender-
funktion. Die Uhr besitzt eine Knopfzelle (Typ
CR2032, 3V), die im Falle eines Netzausfalls die Uhr
mit Strom versorgt.
Das Batteriefach befindet sich an der Rückseite der
Bedieneinheit.

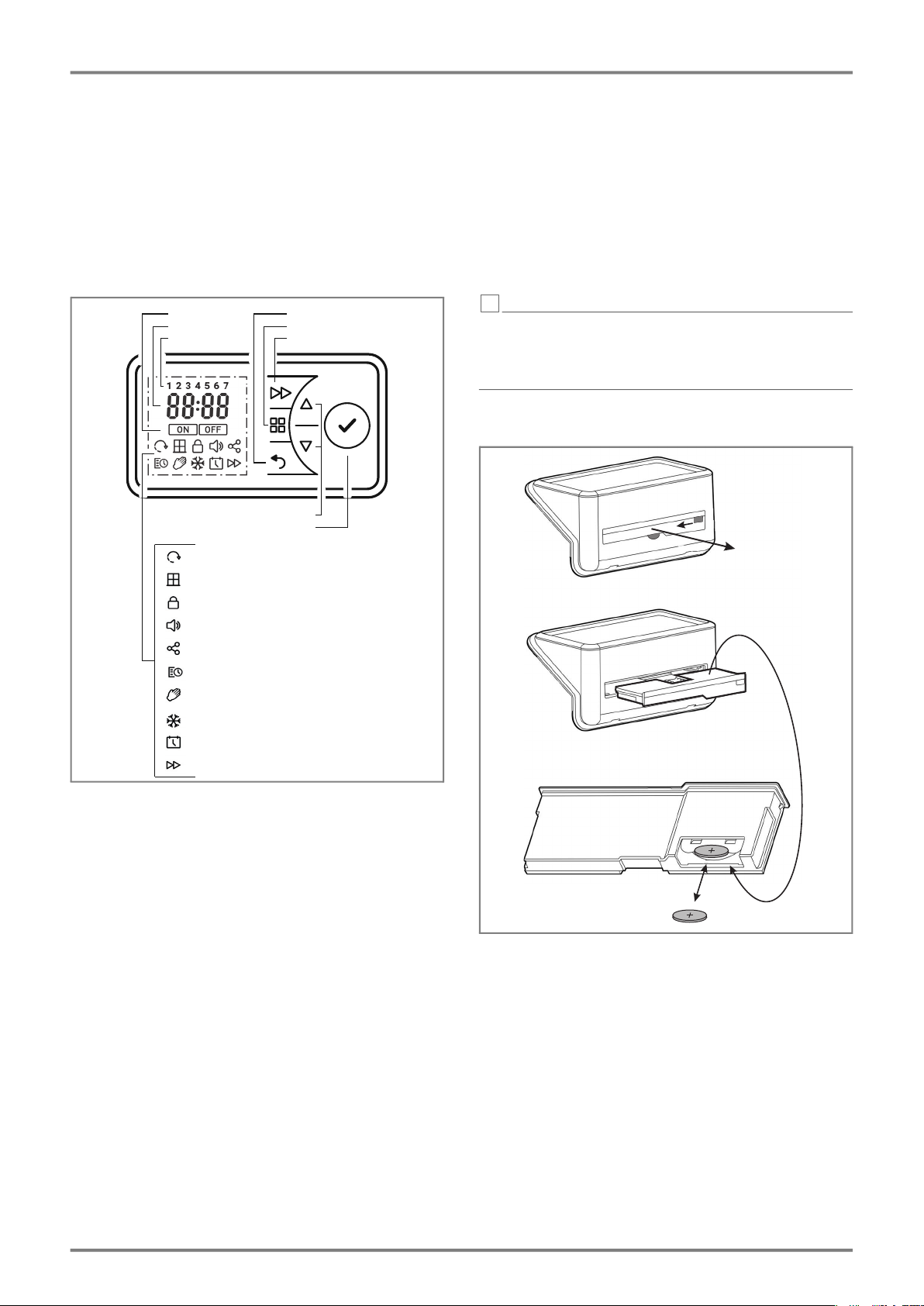

Batteriefach entriegeln (A) und herausziehen (B).
Batterie befindet sich auf der Rückseite (C).
Knopfzelle herausziehen und wechseln (D).
Auf Polarität achten (+ Pol wie dargestellt).
Zusammenbau in umgekehrter Reihenfolge
Ein/Aus
Uhrzeit
Wochentag
Zurück
Menü
Vorzug
Einstelltasten
Taste Enter
Adaptiver Start
Fenster-Überwachung
Gesperrt
Audio
Bluetooth
®
Timer
Manuell
Frostschutz
Uhrzeit/Datum
Vorzug
A
B
C
D

www.dimplex.eu 2208/F DE-5
PLX 050E - PLX 300E Deutsch
4.5 Mögliche Betriebsarten
4.5.1 Timer Wochenprogramm
Bis zu vier Heizprogramme (Ein/Aus) für jeden Wo-
chentag einstellbar. Jedem Heizprogramm kann eine
Raumtemperatur vorgegeben werden.
Symbol TIMER wird im Display angezeigt.
4.5.2 Manueller Betrieb
Manuelle Vorgabe der Raumtemperatur.
Symbol HAND wird im Display angezeigt.
4.5.3 Frostschutz
Vorgabe einer Frostschutztemperatur von 7 °C.
Symbol FROST wird im Display angezeigt.
HINWEIS
i
In allen Betriebsarten kann die Raumtemperatur mit
den  oder  Tasten verändert werden.
Im Timer-Programm wird diese Änderung nur für das
aktuelle Zeitprogramm ausgeführt.
4.6 Inbetriebnahme
4.6.1 Einstellen der Uhrzeit und des Datums
Die Steuerung beinhaltet eine Echtzeituhr mit Kalen-
derfunktion.
Zur Einstellung von Datum und Zeit folgende Schritte
ausführen:
Taste MENÜ drücken.
Mit Tasten  oder  Symbol DATUM & ZEIT aus-
wählen. Symbol blinkt.
Taste ENTER drücken. Die Uhrzeit blinkt.
Erneut Taste ENTER drücken. Stundenanzeige
blinkt.
Mit Tasten  oder  Stunden einstellen. Taste
ENTER betätigen. Minutenanzeige blinkt.
Mit Tasten  oder  Minuten einstellen. Taste
ENTER betätigen. Uhrzeit blinkt.
Taste ENTER erneut betätigen. Die Uhrzeit wird
gespeichert und die Anzeige TAG & MONAT
blinkt.
Mit Tasten  oder  Tag einstellen. Taste ENTER
betätigen. Monatsanzeige blinkt.
Mit Tasten  oder  Monat einstellen. Taste
ENTER betätigen. Anzeige JAHR blinkt.
Mit Tasten  oder  Jahr einstellen. Taste
ENTER betätigen. Das Datum wird gespeichert.
Taste ZURÜCK betätigen, um zur Hauptanzeige
zurückzukehren.
4.7 Bedienung
4.7.1 Heizbetrieb einschalten/ausschalten
Heizbetrieb einschalten
Taste HAUPTMENÜ betätigen.
Mit Tasten  oder  Symbol HAND oder TIMER
auswählen. Symbol ON blinkt.
Taste ENTER betätigen => Heizbetrieb Ein.
Heizbetrieb ausschalten
Taste HAUPTMENÜ betätigen.
Symbol TIMER blinkt.
Taste ENTER betätigen. Symbol ON blinkt.
Mit Tasten  oder  Symbol OFF auswählen.
Symbol OFF blinkt.
Taste ENTER betätigen => Heizbetrieb Aus.

DE-6 2208/F www.dimplex.eu
Deutsch PLX 050E - PLX 300E
4.7.2 Timer Wochenprogramm
HINWEIS
i
Es wird empfohlen, die Betriebsart Timer zu nutzen,
um die Betriebskosten zu reduzieren. Die Nutzung
des Gerätes im manuellen Heizbetrieb kann zu erhöh-
ten Betriebskosten führen.
Der Timer ist werkseitig vorprogrammiert. Vier Zeit-
blöcke pro Tag stehen zur Verfügung und diese kön-
nen für jeden Wochentag individuell angepasst wer-
den.
Zum Ändern dieser Profile folgende Schritte durch-
führen:
Taste MENÜ drücken. Symbol TIMER blinkt.
Taste ENTER drücken. Symbol ON blinkt.
Mit Tasten  oder  Symbol TIMER auswählen.
Symbol TIMER blinkt. Taste ENTER drücken.
Wochentag auswählen:
1 = Montag 5 = Freitag
2 = Dienstag 6 = Samstag
3 = Mittwoch 7 = Sonntag
4 = Donnerstag
Mit Tasten  oder  Tag auswählen. Taste
ENTER betätigen. P1 (Programm 1) blinkt.
Taste ENTER drücken. Einschaltzeit blinkt.
Taste ENTER drücken. Stundenanzeige blinkt.
Mit Tasten  oder  Stunden einstellen. Taste
ENTER betätigen. Minutenanzeige blinkt.

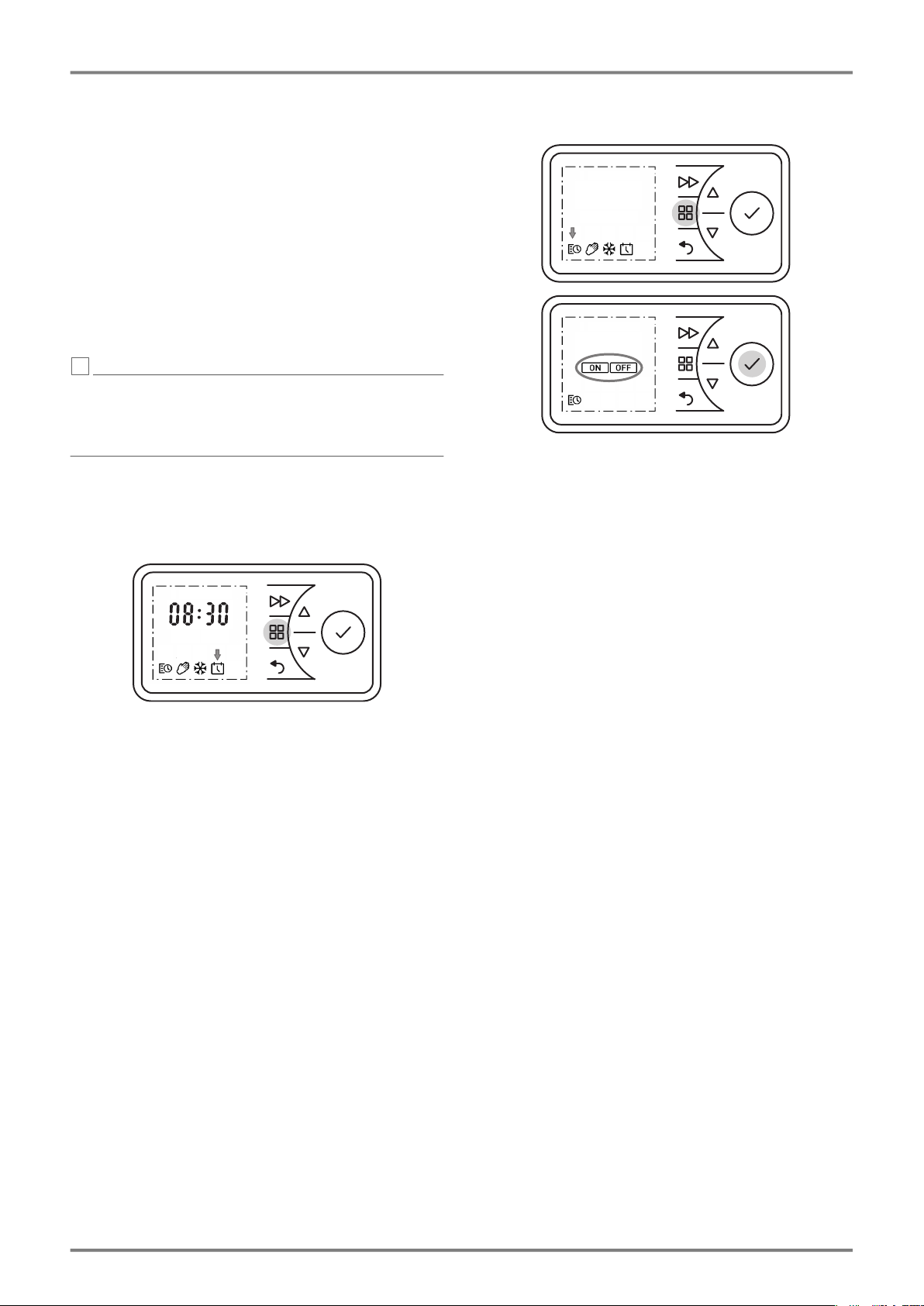

Mit Tasten  oder  Minuten einstellen. Taste
ENTER betätigen. Raumtemperatur blinkt.
Mit Tasten  oder  Temperatur einstellen.
Taste ENTER betätigen. Ausschaltzeit blinkt.
Taste ENTER drücken. Stundenanzeige blinkt.
Mit Tasten  oder  Stunden einstellen. Taste
ENTER betätigen. Minutenanzeige blinkt.
Mit Tasten  oder  Minuten einstellen. Taste
ENTER betätigen. P2 (Programm 2) blinkt.
Die Programme P2, P3 und P4 können auf gleiche
Weise eingestellt werden.
Um die neu eingestellten Programme P1 - P4 auf
weitere Tage zu kopieren, drücken Sie die Taste
ENTER. Die Anzeige COPY blinkt.
Taste ENTER betätigen. Anzeige COPY erscheint
dauerhaft. Wochentag blinkt.
Mit Tasten  oder  weitere Wochentage aus-
wählen. Jeweils mit Taste ENTER betätigen.
Die ausgewählten Wochentage, werden am obe-
ren Rand des Displays angezeigt.
Zum Beenden mit Tasten  oder  COPY aus-
wählen. Die Anzeige COPY blinkt.
Taste ENTER betätigen. Die Einstellungen werden
gespeichert. Symbol ON blinkt.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.

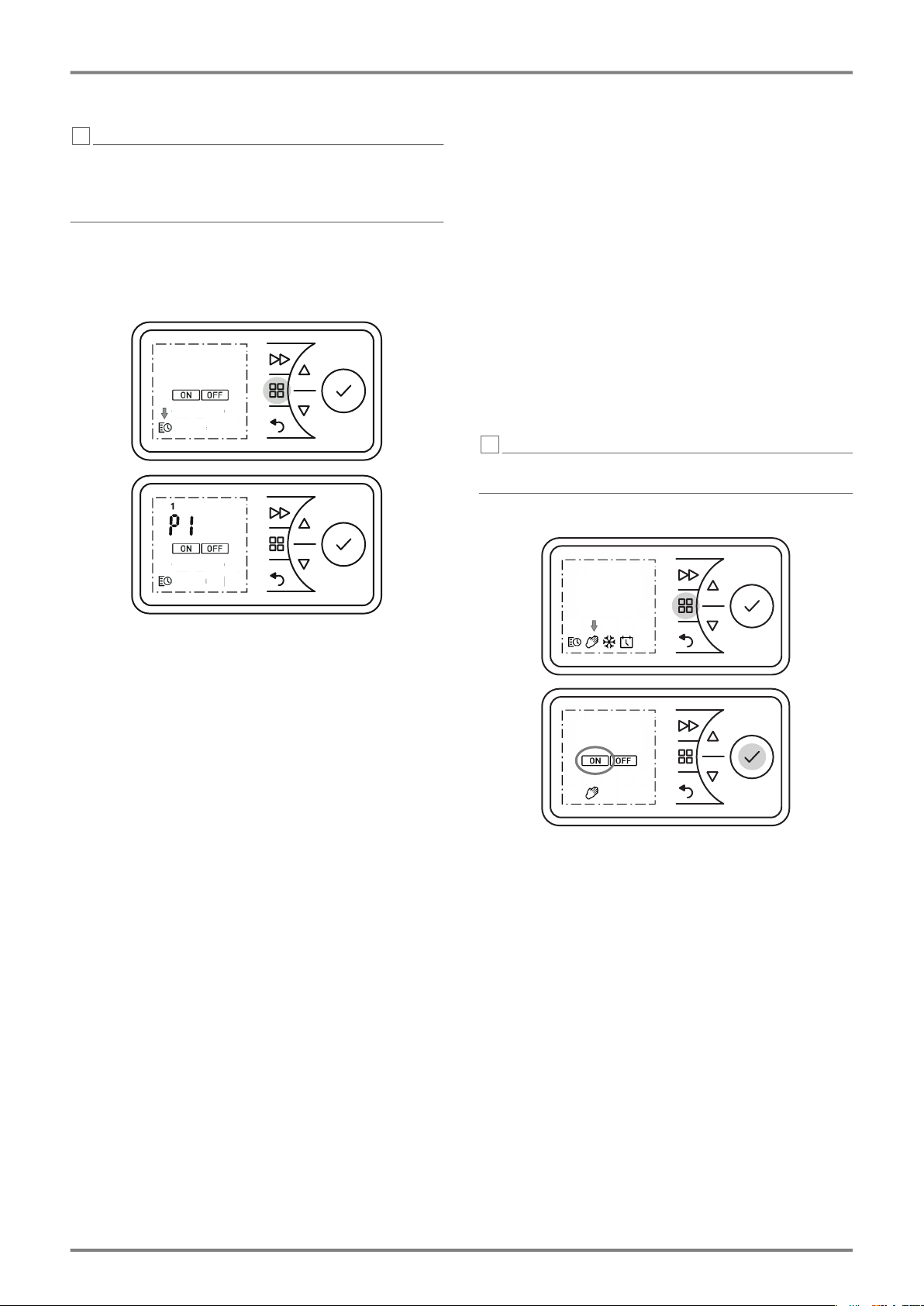

4.7.3 Manueller Betrieb
HINWEIS
i
Im manuellen Betrieb ist der Timer Wochenprogramm
deaktiviert.
Die Vorgabe der Raumtemperatur erfolgt manuell.
Drücken Sie die Taste MENÜ.
Mit Tasten  oder  Symbol HAND auswählen.
Symbol HAND blinkt. Taste ENTER drücken.
Das Symbol ON blinkt. Taste ENTER drücken.
Mit Tasten  oder  Raumtemperatur einstellen.

www.dimplex.eu 2208/F DE-7
PLX 050E - PLX 300E Deutsch
4.7.4 Frostschutz
Vorgabe einer Frostschutztemperatur von 7 °C für die
folgenden 24 Stunden.
Taste MENÜ betätigen.
Mit Tasten  oder  Symbol FROST auswählen.
Symbol FROST blinkt. Taste ENTER drücken.
Anzeige Symbol FROST und Temperatur 7 °C.

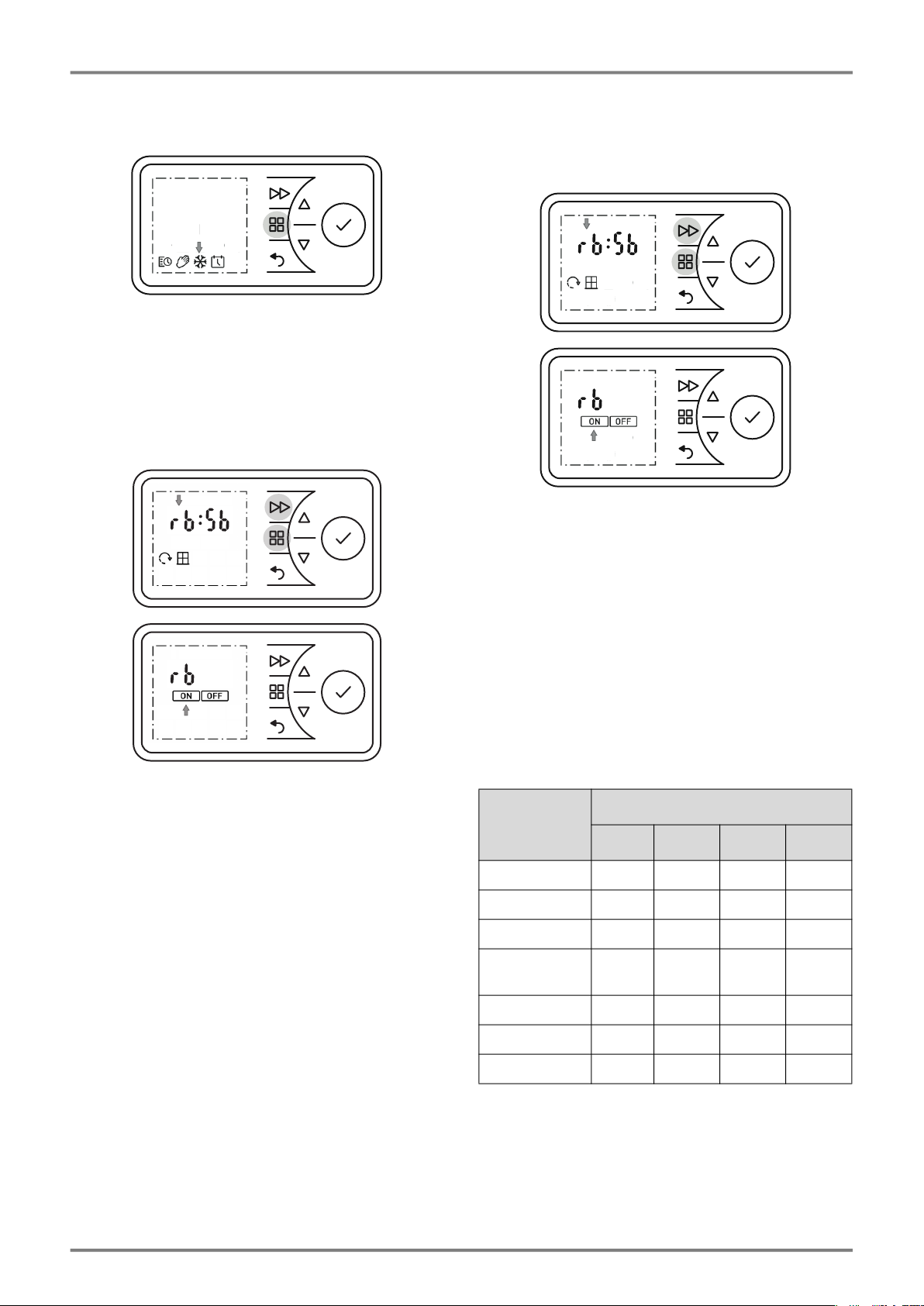

4.7.5 Rücklauf-Timer
Der Rücklauf-Timer ermöglicht es dem Benutzer, ein
einmaliges, zeitlich begrenztes Heizprogramm zu akti-
vieren.
Taste MENÜ drücken. Symbol TIMER blinkt.
Taste ENTER betätigen. Symbol ON blinkt.
Mit Tasten  oder  Symbol OFF auswählen.
Symbol OFF blinkt.
Taste ENTER betätigen => Heizbetrieb Aus.
Taste VORZUG betätigen. Heizbetrieb erfolgt für
30 Minuten (Werkseinstellung).
Bei Bedarf Raumtemperatur mit den Tasten 
oder  verändern.
Zum vorzeitigen Beenden Heizgerät ausschalten.
Heizdauer Rücklauf-Timer
Die maximale Heizdauer, werksseitig auf 2 Stunden
begrenzt und in vier Stufen zu je 30 Minuten verän-
derbar, kann wie in der Tabelle dargestellt angepasst
werden.
Taste MENÜ und Taste VORZUG fünf Sekunden
lang gedrückt halten.
Anzeige rb blinkt.
Taste ENTER drücken. Das Symbol ON blinkt.
Taste ENTER drücken. Das Heizdauer-Programm
blinkt. Varianten siehe Tabelle, linke Spalte
(Werkseinstellung 2 h).
Mit Tasten  oder  das gewünschte Heizdauer-
Programm auswählen. Taste ENTER drücken. Die
Raumtemperatur blinkt.
Mit Tasten  oder  Raumtemperatur einstellen
und mit ENTER bestätigen.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.
Heizdauer-
Programm
Taste VORZUG betätigen:
1 mal 2 mal 3 mal 4 mal
30 Min. 00:15 00:20 00:25 00:30
01:00 h 00:15 00:30 00:45 01:00
01:30 h 00:15 00:30 01:00 01:30
02:00 h
(werkseitig) 00:30 01:00 01:30 02:00
04:00 h 01:00 02:00 03:00 04:00
06:00 h 01:30 03:00 04:30 06:00
08:00 h 02:00 04:00 06:00 08:00

DE-8 2208/F www.dimplex.eu
Deutsch PLX 050E - PLX 300E
4.7.6 Mindest-Raumtemperatur
Mit dieser Funktion kann sichergestellt werden, dass
beispielsweise im Timer-Betrieb (Wochenprogramm)
auch während der OFF-Zeiten eine Mindest-Raum-
temperatur vorgegeben wird.
HINWEIS
i
Die Vorgabe gilt auch für die Funktion Rücklauf-Timer.
Frostschutzbetrieb hat Vorrang.
Taste MENÜ und Taste VORZUG fünf Sekunden
lang gedrückt halten. Anzeige rb blinkt.
Taste  drücken. Das Anzeige Sb blinkt.
Taste ENTER drücken. Das Symbol ON blinkt.
Taste ENTER drücken. Die Mindest-Raumtempe-
ratur (werkseitig 16 °C) blinkt.
Mit Tasten  oder  die Mindest-Raumtempera-
tur einstellen und mit ENTER bestätigen.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.
4.7.7 Adaptiver Start
Diese Funktion gewährleistet, dass die eingestellte
Raumtemperatur exakt zu Beginn der Einschaltzeit er-
reicht ist, z.B. in Verbindung mit einem Zeit-Pro-
gramm.
Beispiel:
Im Timermenü ist für 07:00 Uhr eine Soll-Raumtem-
peratur von 22 °C vorgegeben.Die aktuelle Raumtem-
peratur beträgt 17 °C. Das Heizgerät schaltet entspre-
chend frühzeitig ein, damit die vorgegebene
Raumtemperatur von 22 °C zum Zeitpunkt 07:00 Uhr
erreicht wird.
Taste MENÜ und Taste VORZUG fünf Sekunden
lang gedrückt halten.
Anzeige rb blinkt.
Mit Tasten  oder  Symbol ADAPTIVER START
auswählen. Symbol blinkt.
Taste ENTER drücken.
Mit Tasten  oder  ON oder OFF wählen, um
die Funktion ein- oder auszuschalten.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.

www.dimplex.eu 2208/F DE-9
PLX 050E - PLX 300E Deutsch
4.8 Optionen

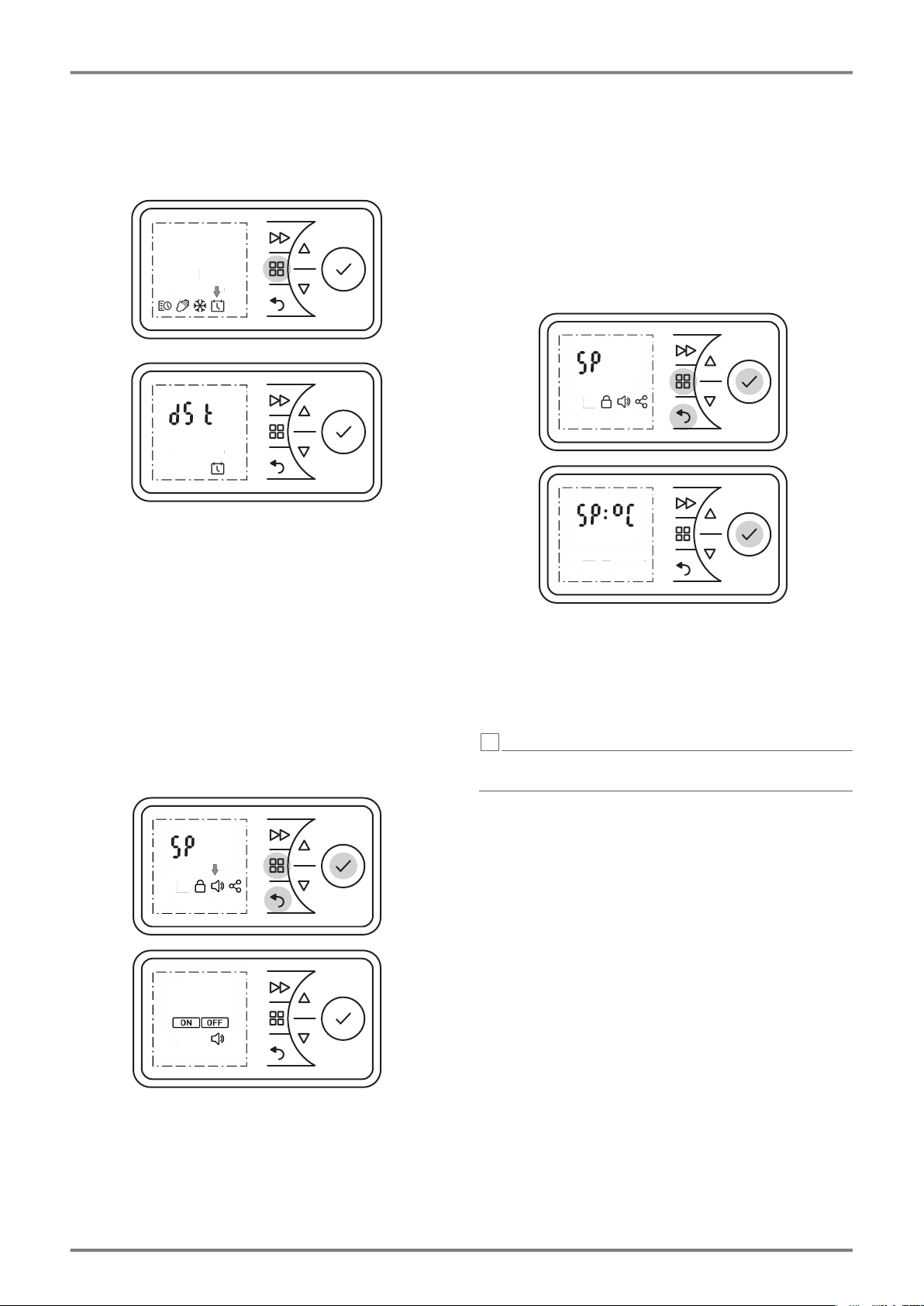

4.8.1 Umstellung Sommer- / Winterzeit
Die Uhr wechselt automatisch zwischen Sommer-
und Winterzeit. Diese Funktion kann manuell deakti-
viert oder aktiviert werden.
Taste MENÜ drücken. Symbol TIMER blinkt.
Mit Tasten  oder  Symbol DATUM & ZEIT aus-
wählen. Symbol blinkt.
Taste ENTER drücken. Die aktuelle Uhrzeit blinkt.
Taste  drücken. Das Anzeige dSt blinkt.
Taste ENTER drücken. Das Symbol ON blinkt.
Mit Tasten  oder  ON oder OFF wählen, um
die Funktion ein- oder auszuschalten.
Mit ENTER bestätigen.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.
4.8.2 Audio-Taste
Ton-Rückmeldung bei Betätigung einer Taste.
Taste MENÜ, Taste ZURÜCK und Taste ENTER
fünf Sekunden lang gedrückt halten.
Anzeige SP blinkt.
Mit Tasten  oder  Symbol TON auswählen.
Symbol blinkt.
Taste ENTER drücken.
Mit Tasten  oder  ON oder OFF wählen, um
die Funktion ein- oder auszuschalten.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.
4.8.3 Temperatur-Einheit, Maximal-Temperatur
In diesem Menü können zwei Funktionen eingestellt
werden:
Anzeige Temperatur-Einheit
Anzeige wählbar zwischen Grad Celsius und Grad
Fahrenheit.
Taste MENÜ, Taste ZURÜCK und Taste ENTER
fünf Sekunden lang gedrückt halten.
Anzeige SP blinkt.
Taste ENTER drücken. Anzeige °C blinkt.
Mit Tasten  oder  °C oder °F auswählen.
HINWEIS
i
In den meisten europäischen Ländern ist die Tempe-
ratureinheit °C gebräuchlich.
Maximal-Temperatur
Einstellbare Maximaltemperatur festlegen.
Taste ENTER drücken. Anzeige Maximal-Tempe-
ratur blinkt
Mit Tasten  oder  einstellbare Maximaltempe-
ratur vorgeben.
Mit ENTER bestätigen.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.

DE-10 2208/F www.dimplex.eu
Deutsch PLX 050E - PLX 300E
4.8.4 Tastensperre
Mit dieser Funktion können Sie die Bedienelemente
sperren.
Taste ZURÜCK und Taste ENTER drei Sekunden
lang gedrückt halten.
Das Symbol GEPERRT erscheint in der Anzeige.
Zum Entsperren Taste ZURÜCK und Taste ENTER
erneut drei Sekunden lang gedrückt halten.
HINWEIS
i
Wenn die Tastensperre aktiviert ist, können keine Ein-
stellungen vorgenommen werden.
4.8.5 Funktionen einschränken
Die Funktionen Rücklauf-Timer und die Verstellung
der Werte für die Mindest- bzw. Maximal-Temperatur
können mit einem Code gesperrt werden.
Die Sperre erfolgt über das Festlegen und Eingeben
eines vierstelligen Codes.
Taste MENÜ, Taste ZURÜCK und Taste ENTER
10 Sekunden lang gedrückt halten. Anzeige SP
blinkt.
Mit Taste  oder  Symbol TASTENSPERRE
auswählen.
Mit ENTER bestätigen. Erste Stelle blinkt.
Mit Taste  oder  die erste Stelle des Num-
merncodes zwischen 0 bis 9 einstellen.
Taste ENTER drücken.
In gleicher Weise die Stellen 2, 3 und 4 des Num-
merncodes einstellen.
Taste ENTER drücken. Die Funktionen Rücklauf-
Timer (rb) und Mindest-/Maximal-Temperatur (SP)
sind gesperrt.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.
4.8.6 Fenster-Überwachung
Das Raumheizgerät ist mit einer Überwachungsfunk-
tion ausgestattet, die erkennt, ob durch ein geöffne-
tes Fenster unnötig Energie verbraucht wird. In die-
sem Fall reduziert das Heizgerät die Heizleistung. Die
Funktion FENSTER-ÜBERWACHUNG ist werkseitig
aktiviert.
HINWEIS
i
In nicht isolierten oder zugigen Räumen kann die
Raumtemperatur schnell absinken, ebenso bei nicht
ausreichend dimensionierten Heizgeräten. In diesem
Fall die Funktion Fenster-Überwachung deaktivieren.
So aktivieren bzw. deaktivieren Sie diese Funktion:
Taste MENÜ und Taste VORZUG fünf Sekunden
lang gedrückt halten.
Anzeige rb blinkt.
Mit Tasten  oder  Symbol FENSTER auswäh-
len. Symbol blinkt.
Taste ENTER drücken. Das Symbol ON blinkt.
Mit Tasten  oder  Symbol ON oder OFF aus-
wählen. Symbol blinkt.
Taste ENTER drücken.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.

www.dimplex.eu 2208/F DE-11
PLX 050E - PLX 300E Deutsch
4.8.7 Rücksetzen auf Werkseinstellung
Setzt alle durch den Benutzer vorgenommenen Ein-
stellungen auf die voreingestellten Werkseinstellun-
gen zurück.
Taste ENTER fünf Sekunden lang gedrückt halten.
Anzeige INFO blinkt.
Mit Tasten  oder  Anzeige Fr auswählen. Sym-
bol blinkt.
Taste ENTER betätigen. Anzeige N (= nein) blinkt.
Mit Tasten  oder  Anzeige Y auswählen. Sym-
bol blinkt.
Taste ENTER drücken. Alle Werte werden auf
Werkseinstellung zurückgesetzt.
Einstellungen Uhrzeit und Datum vornehmen.
4.8.8 Sollwert erhöhen
Das Raumheizgerät wird werkseitig mit einem ein-
stellbaren Temperaturbereich von 7 °C bis 26 °C aus-
geliefert. Der obere Grenzwert kann bei Bedarf erhöht
(maximal 32° C) oder abgesenkt werden.
Taste MENÜ, Taste ZURÜCK und Taste ENTER
fünf Sekunden lang gedrückt halten.
Anzeige SP blinkt.
Taste ENTER drücken. Anzeige °C blinkt.
Taste ENTER drücken. Anzeige 26 (werkseitig ein-
gestellter Grenzwert) blinkt.
Mit Tasten  oder  gewünschten Grenzwert er-
höhen oder absenken.
Taste ENTER drücken.
Taste ZURÜCK betätigen, um zur Standardan-
zeige zurückzukehren.
4.8.9 Serviceinformationen
HINWEIS
i
Diese Informationen sind ausschließlich für den Ser-
vice-Techniker bestimmt.
Folgende Informationen können angezeigt werden:
UI-Nummer: Service-Nummer Display
CC-Nummer: Service-Nummer Elektronik
ID-Nummer: Service-Nummer Heizgerät
Taste ENTER fünf Sekunden lang gedrückt halten.
Anzeige INFO blinkt.
Mit Tasten  oder  Anzeige Ui, CC oder id aus-
wählen.
Taste ZURÜCK zweimal betätigen, um zur Stan-
dardanzeige zurückzukehren.
HINWEIS
i
Anzeige id ist ein Code mit 12 Stellen. Die ersten
4 Stellen werden auf Ebene 1 angezeigt. Mit den Tas-
ten  oder  kann die nächste Ebene (2, 3) ausge-
wählt werden.
5. Überhitzungsschutz
Zu Ihrer Sicherheit ist das Heizgerät mit einem Über-
hitzungsschutz ausgerüstet. Wird die Luftzirkulation
gestört (z.B. durch Verhängen oder Zustellen des Luft-
gitters), so schaltet das Gerät automatisch ab.
In diesem Fall sollte die Stromversorgung des Heizge-
rätes für einige Minuten unterbrochen werden (Ste-
cker ziehen, Sicherung ausschalten), damit sich das
Gerät ausreichend abkühlen kann.
Vor Wiederinbetriebnahme des Gerätes Ursachen für
das Ansprechen des Überhitzungsschutzes beseiti-
gen.
6. Wartung
Zur Wartung muss das Gerät vom Netz getrennt und
abgekühlt sein.
Die Außenseite kann durch Abwischen mit einem wei-
chen, feuchten Lappen gereinigt werden. Zur Reini-
gung keine Scheuerpulver oder Möbelpolituren ver-
wenden, da diese die Oberfläche beschädigen
können.
Staubansammlungen im Gerät können von außen mit
einem Staubsauger entfernt werden.

DE-12 2208/F www.dimplex.eu
Deutsch PLX 050E - PLX 300E
7. Störungen
Erscheint im Display die Anzeige Err, liegt eine Stö-
rung vor.
Störmeldung löschen
Taste ENTER zehn Sekunden lang gedrückt hal-
ten. Anzeige Err erlischt.
Gerät ist wieder funktionsbereit.
Falls Fehler erneut auftritt, Werk-Kundendienst ver-
ständigen.
8. Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie
gemäß unseren Garantiebedingungen.
9. Recycling
Das Gerät darf nicht im allgemeinen Haus-
müll entsorgt werden. Bitte führen Sie das
Gerät am Ende seiner Lebensdauer den zur
Verfügung stehenden Sammelstellen zu.
10. Technische Daten
Anzeige Bedeutung Maßnahmen
Err1 Temperatur-Sen-
sor defekt.
Werk-Kundendienst
verständigen.
Err2 Fenster-Überwa-
chung ausgelöst.
Fenster schließen.
Störmeldung löschen.
Gegebenenfalls Funk-
tion deaktivieren, siehe
Kapitel 4.8.6
Err3 Heizgerät über-
hitzt.
siehe Kapitel 5.
Störmeldung löschen.
Err4 Umgebungstem-
peratur über-
schritten.
Werk-Kundendienst
verständigen.
Err9 Zeitverlust. Störmeldung löschen.
Zeit erneut eingeben.
Err10 Heizelement
defekt.
Werk-Kundendienst
verständigen.
Gerätetyp PLX 050E,
PLX 075E
PLX 100E,
PLX 150E
PLX 200E,
PLX
250E/300E
Nennspannung 1/N/PE, 230 - 240 V~
Schutzart IP24, spritzwassergeschützt
Abmessungen
(B x H x T)
450 x 430
x 108 mm,
620 x 430
x 108 mm
620 x 430
x 108 mm,
690 x 430
x 108 mm
860 x 430
x 108 mm,
860 x 430
x 143 mm
Gewicht 4,8 kg,
6,2 kg
6,2 kg,
6,6 kg
8,0 kg,
8,6 kg
Wärmeleistung
Nennwärme-
leistung
Pnom 0,5 kW,
0,75 kW
1,0 kW,
1,5 kW
2,0 kW,
3,0 kW
Mindestwärme-
leistung
(Richtwert)
Pmin 0,5 kW,
0,75 kW
1,0 kW,
1,5 kW
2,0 kW,
3,0 kW
Maximale
kontinuierliche
Wärmeleistung
Pmax, C 0,5 kW,
0,75 kW
1,0 kW,
1,5 kW
2,0 kW,
3,0 kW
Eigenverbrauch
Bei Nenn-
wärmeleistung
elmax 0,0 W 0,0 W 0,0 W
Bei Mindest-
wärmeleistung
elmin 0,0 W 0,0 W 0,0 W
Im Bereit-
schaftszustand
elSB 0,5 W 0,5 W 0,5 W
Regelorgan für Wärmeabgabe
Elektronischer Raumtemperaturregler mit Wochenpro-
gramm, Fenster-Überwachung, adaptive Regelung des
Heizbeginns und Betriebszeitbegrenzung
Glen Dimplex Deutschland GmbH Telefon: [phone]
Am Goldenen Feld 18 Telefax: [phone]
95326 Kulmbach E-Mail: [email protected]

www.dimplex.eu 2208/F EN-13
PLX 050E - PLX 300E English
1. Notes for the user
NOTE
i
Dear customer,
Keep these instructions in a safe place and pass them
on to any future owners.
To ensure safe operation, the device may only be op-
erated in accordance with the information in these
operating instructions. Please carefully follow all infor-
mation provided in these instructions.
ATTENTION!
This device can be used by children aged 8
and over and by persons with limited physi-
cal, sensory or mental aptitude, providing
they are supervised or have been instructed
in the safe use of the device and understand
the associated potential dangers. Children
must not play with the device. Cleaning and
user maintenance may not be carried out by
children without supervision.
ATTENTION!
Children younger than 3 years of age must
be kept away unless they are supervised
constantly.
ATTENTION!
Children between the ages of 3 and 8 may
switch the device on and off if they are su-
pervised or have been instructed in the safe
use of the device and have understood the
resulting dangers, providing that the device
is positioned or installed in its normal place
of use.
ATTENTION!
Children between the ages of 3 and 8 may
not switch on the device, clean the device or
carry out maintenance.
ATTENTION!
The heating device carries the
symbol shown on the right, which
indicates that the heating device
must under no circumstances be
covered with any objects.
ATTENTION!
Some parts of the device can get very hot
and cause burns. Particular caution must be
taken with children or vulnerable people.
ATTENTION!
Do not operate the heating device in rooms
where highly flammable substances are used
(e.g. solvents).
ATTENTION!
Install the device in such a manner that it
cannot be touched by a person in the bath-
tub or under the shower.
ATTENTION!
If the supply cord is damaged, it must be re-
placed by the manufacturer, a service agent
or similarly qualified persons in order to avoid
a hazard.
ATTENTION!
Rooms can become overheated if left unat-
tended whilst in operation; this depends on
the size of the room, its heat consumption
and the controller setting. Persons who are
not able to vacate the room if the tempera-
ture becomes too high can thus be placed in
danger.
ATTENTION!
To prevent a hazard due to the protection
temperature limiter being reset unintention-
ally, the device must not be supplied by an
external switching facility, such as a time
switch, or connected to an electric circuit
that is switched on and off regularly by a de-
vice.
ATTENTION!
Do not use the device if it is visibly damaged
or if the device has been dropped.
ATTENTION!
If the device switches on automatically when
unsupervised, hazards may arise, e.g. de-
vices that have been covered or adjusted
could result in fires.
NOTE
i
Use device for room heating within enclosed rooms
only.

EN-14 2208/F www.dimplex.eu
English PLX 050E - PLX 300E
2. Assembly, installation, minimum
clearance
ATTENTION!
Do not install the device directly below a wall
socket.
The minimum clearances must be observed.
In addition, a clearance of 500 mm is to be maintained
in front of the unit.
The heating device must be aligned horizontally and
installed on a vertical wall (see illustration).
All dimensions in mm.
During assembly, the safety area must be complied
with according to the current installation regulations.
The socket or supply connection socket must be ac-
cessible after installation.
Make sure that the inflow and outflow of air at the top
and bottom of the device are unimpeded.
NOTE
i
Installation on wooden walls is permissible.
2.1 Wall mounting
NOTE
i
The original wall bracket supplied on the rear of the
device must be used!
NOTE
i
Look out for electric cables or pipework in the wall
when drilling.
Remove the wall bracket from
the rear side of the device. To
do this, press both springs
down.
Drill the fastening holes.
Screw the wall bracket
securely to the wall.
Hook the device in the bottom slots of the wall
bracket.
Fold the device up and engage in the springs to
lock.
3. Electrical connection
The voltage specified on the type plate must match
the line voltage.
The cable must not be in contact with the casing.
It is recommended that a separate circuit be provided
for the power supply.
PLX 050E - PLX 200E
Insert the plug in the socket. The plug must always be
accessible in case of emergencies.
PLX 300E
The device must only be installed and repaired by a
qualified electrician in accordance with the applicable
safety regulations. Heating device must be earthed!
Connection may only take place on securely routed
cables!
A disconnecting device with a contact opening of at
least 3 mm at each pole (e.g. circuit breaker) must be
provided in the permanently installed wiring.
Model Drilling dimension A
PLX 050E 116 mm
PLX 075E, PLX 100E 286 mm
PLX 150E 356 mm
PLX 200E, PLX 300E 526 mm
119
150
150
150
65
287
215
155
138
137
430
A

www.dimplex.eu 2208/F EN-15
PLX 050E - PLX 300E English
4. Control description
4.1 Control unit
The heating device is equipped with a configurable
electronic control, consisting of a display and six
touch screen keys. The control unit is located on the
top on the right. All settings can be selected using the
six keys on the user interface.
The set functions and values are shown on the dis-
play.
4.2 Key functions
MAIN MENU
Setting date and time
Timer week program
Manual operation
Frost protection mode
BACK
Return to the previous program item
Keys  
Used to navigate through the menu and to change the
setting values.
ENTER
Saving settings.
FORWARD
Special functions such as switching to the next pro-
gramme item in timer mode or activating the run-back
timer.
4.3 Display
The display lights up when this key is activated. If no
changes are made for a prolonged period, the display
switches off. If no key is pressed, the display returns
to the main menu after 30 seconds.
When the ENTER key is pressed, the 4-digit device
PIN and a possible Bluetooth® connection are shown
(currently without function).
4.4 Battery change
NOTE
i
The control includes a real-time clock with calendar
function. The clock has a button cell battery (type
CR2032, 3V), which supplies the clock with power in
the event of a power failure.
The battery compartment is located on the rear side
of the control unit.
Unlock the battery compartment (A) and pull it out
(B).
The battery is located on the rear side (C).
Pull out the button cell and replace it (D). Observe
the correct polarity (+ pole as shown).
Carry out assembly in reverse order.
On/off
Time
Weekday
Back
Menu
Forward
Setting keys
Enter key
Adaptive startup
Window monitoring
Blocked
Audio
Bluetooth®
Timer
Manual
Frost protection
Time/date
Forward
A
B
C
D

EN-16 2208/F www.dimplex.eu
English PLX 050E - PLX 300E
4.5 Possible operating modes
4.5.1 Timer week program
Up to four heating program (on/off) can be set for
each weekday. A room temperature can be specified
for each heating program.
TIMER symbol is shown in the display.
4.5.2 Manual operation
Manual specification of the room temperature.
MANUAL symbol is shown in the display.
4.5.3 Frost protection
Specified frost protection temperature of 7 °C.
FROST symbol is shown in the display.
NOTE
i
The room temperature can be changed with the  or
 keys in all operating modes.
In the timer program, this change is only carried out
for the current time program.
4.6 Commissioning
4.6.1 Setting the date and time
The control includes a real-time clock with calendar
function.
The date and time are set with the following steps:
Press the MENU key.
Press  or  to select the DATE & TIME symbol.
The symbol flashes.
Press the ENTER key. The time flashes.
Press the ENTER key again. The hours display
flashes.
Use  or  to set the hours. Press the ENTER
key. The minutes display flashes.
Use  or  to set the minutes. Press the ENTER
key. The time flashes.
Press the ENTER key again. The time is saved and
the display DAY & MONTH flashes.
Use  or  to set the day. Press the ENTER key.
The month display flashes.
Use  or  to set the month. Press the ENTER
key. YEAR display flashes.
Use  or  to set the year. Press the ENTER key.
The date is saved.
Confirm the BACK key to return to the main
display.
4.7 Operation
4.7.1 Switching heating operation on/off
Switching heating operation on
Press the MAIN MENU key.
Press  or  to select the MANUAL or TIMER
symbol. The ON symbol flashes.
Press the ENTER key => Heating operation on.
Switching heating operation off
Press the MAIN MENU key.
The TIMER symbol flashes.
Press the ENTER key. The ON symbol flashes.
Press  or  to select the OFF symbol. The OFF
symbol flashes.
Press the ENTER key => Heating operation off.

www.dimplex.eu 2208/F EN-17
PLX 050E - PLX 300E English
4.7.2 Timer week program
NOTE
i
It is advisable to use the timer operating mode to re-
duce the operating costs. Using the device in manual
heating operation can result in increased operating
costs.
The timer is pre-programmed at the factory. Four time
blocks are available per day, which can be adapted in-
dividually for each weekday.
To change these profiles, carry out the following
steps:
Press the MENU key. The TIMER symbol flashes.
Press the ENTER key. The ON symbol flashes.
Press  or  to select the TIMER symbol. The
TIMER symbol flashes. Press the ENTER key.
Select a weekday.
1 = Monday 5 = Friday
2 = Tuesday 6 = Saturday
3 = Wednesday 7 = Sunday
4 = Thursday
Use  or  to select the day. Press the ENTER
key. P1 (Program 1) flashes.
Press the ENTER key. Switch-on time flashes.
Press the ENTER key. The hours display flashes.
Use  or  to set the hours. Press the ENTER
key. The minutes display flashes.
Use  or  to set the minutes. Press the ENTER
key. Room temperature flashes.
Use  or  to set the temperature. Press the
ENTER key. Switch-off time flashes.
Press the ENTER key. The hours display flashes.
Use  or  to set the hours. Press the ENTER
key. The minutes display flashes.
Use  or  to set the minutes. Press the ENTER
key. P2 (Program 2) flashes.
The programs P2, P3 and P4 can be set in the
same way.
To copy the newly set programs P1 - P4 to other
days, press ENTER. The COPY display flashes.
Press the ENTER key. The COPY display appears
permanently. The weekday flashes.
Press  or  to select more weekdays. Confirm
each one with the ENTER key.
The selected weekdays are shown at the top edge
of the display.
To finish, press  or  to select COPY. The COPY
display flashes.
Press the ENTER key. The settings are saved. The
ON symbol flashes.
Confirm the BACK key to return to the standard
display.
4.7.3 Manual operation
NOTE
i
The timer week program is deactivated in manual op-
eration.
The room temperature specification takes place man-
ually.
Press the MENU key.
Press  or  to select the MANUAL symbol. The
MANUAL symbol flashes. Press the ENTER key.
The ON symbol flashes. Press the ENTER key.
Use  or  to set the room temperature.

EN-18 2208/F www.dimplex.eu
English PLX 050E - PLX 300E
4.7.4 Frost protection
Specification of a frost protection temperature of 7 °C
for the following 24 hours.
Press the MENU key.
Press  or  to select the FROST symbol. The
FROST symbol flashes. Press the ENTER key.
FROST symbol and temperature 7 °C are
displayed.
4.7.5 Runback timer
The runback timer enables the user to activate a one-
off, time-limited heating program.
Press the MENU key. The TIMER symbol flashes.
Press the ENTER key. The ON symbol flashes.
Press  or  to select the OFF symbol. The OFF
symbol flashes.
Press the ENTER key =>Heating operation off.
Press the FORWARD key. Heating operation takes
place for 30 minutes (factory setting).
Where necessary, change the room temperature
with  or .
To end prematurely, switch off the heating device.
Heating duration runback timer
The maximum heating duration, limited to 2 hours at
the factory and adjustable in four stages of
30 minutes each, can be changed as shown in the ta-
ble.
Press and hold the MENU key and the FORWARD
key for five seconds.
rb display flashes.
Press the ENTER key. The ON symbol flashes.
Press the ENTER key. The heating duration
program flashes. For variants, see table, left
column (factory setting 2 h).
Press  or  to select the desired heating
duration program. Press the ENTER key. The room
temperature flashes.
Use  or  to set the room temperature and
confirm with ENTER.
Confirm the BACK key to return to the standard
display.
Heating
duration
program
Press the FORWARD key:
1 time 2 times 3 times 4 times
30 minutes 00:15 00:20 00:25 00:30
01:00 h 00:15 00:30 00:45 01:00
01:30 h 00:15 00:30 01:00 01:30
02:00 h
(factory) 00:30 01:00 01:30 02:00
04:00 h 01:00 02:00 03:00 04:00
06:00 h 01:30 03:00 04:30 06:00
08:00 h 02:00 04:00 06:00 08:00

www.dimplex.eu 2208/F EN-19
PLX 050E - PLX 300E English
4.7.6 Minimum room temperature
This function can be used to ensure that a minimum
room temperature is specified even during OFF times,
for example in timer mode (week program).
NOTE
i
The specification also applies for the runback timer
function. Frost protection mode has priority.
Press and hold the MENU key and the FORWARD
key for five seconds. rb display flashes.
Press the key The display Sb flashes.
Press the ENTER key. The ON symbol flashes.
Press the ENTER key. The minimum room
temperature (factory setting 16° C) flashes.
Use  or  to set the minimum room
temperature and confirm with ENTER.
Confirm the BACK key to return to the standard
display.
4.7.7 Adaptive start-up
This function guarantees that the set room tempera-
ture is reached precisely at the start of the switch-on
time, e.g. in conjunction with a time program.
Example:
In the timer menu, a set room temperature of 22 °C is
specified. The current room temperature is 17 °C. The
heating device switches on early so that the specified
room temperature of 22 °C is reached by 07:00.
Press and hold the MENU key and the FORWARD
key for five seconds.
rb display flashes.
Press  or  to select the ADAPTIVE START
symbol. The symbol flashes.
Press the ENTER key.
Press  or  to select ON or OFF to switch the
function on or off.
Confirm the BACK key to return to the standard
display.

EN-20 2208/F www.dimplex.eu
English PLX 050E - PLX 300E
4.8 Options
4.8.1 Switching summer/winter time
The clock switches between summer and winter time
automatically. This function can be deactivated or ac-
tivated manually.
Press the MENU key. The TIMER symbol flashes.
Press  or  to select the DATE & TIME symbol.
The symbol flashes.
Press the ENTER key. The current time flashes.
Press the key The display dSt flashes.
Press the ENTER key. The ON symbol flashes.
Press  or  to select ON or OFF to switch the
function on or off.
Confirm with ENTER.
Confirm the BACK key to return to the standard
display.
4.8.2 Audio key
Feedback tone when a key is confirmed.
Press and hold the MENU key, the BACK key and
the ENTER key for five seconds.
SP display flashes.
Press  or  to select the SOUND symbol. The
symbol flashes.
Press the ENTER key.
Press  or  to select ON or OFF to switch the
function on or off.
Confirm the BACK key to return to the standard
display.
4.8.3 Temperature unit, maximum temperature
Two functions can be set in this menu:
Temperature unit display
Display can be set to degrees Celsius or degrees Fahr-
enheit.
Press and hold the MENU key, the BACK key and
the ENTER key for five seconds.
SP display flashes.
Press the ENTER key. °C display flashes.
Press  or  to select °C or °F.
NOTE
i
°C is most widely used in most European countries.
Maximum temperature
Define an adjustable maximum temperature.
Press the ENTER key. Maximum temperature
display flashes
Press  or  to specify the maximum
temperature.
Confirm with ENTER.
Confirm the BACK key to return to the standard
display.
