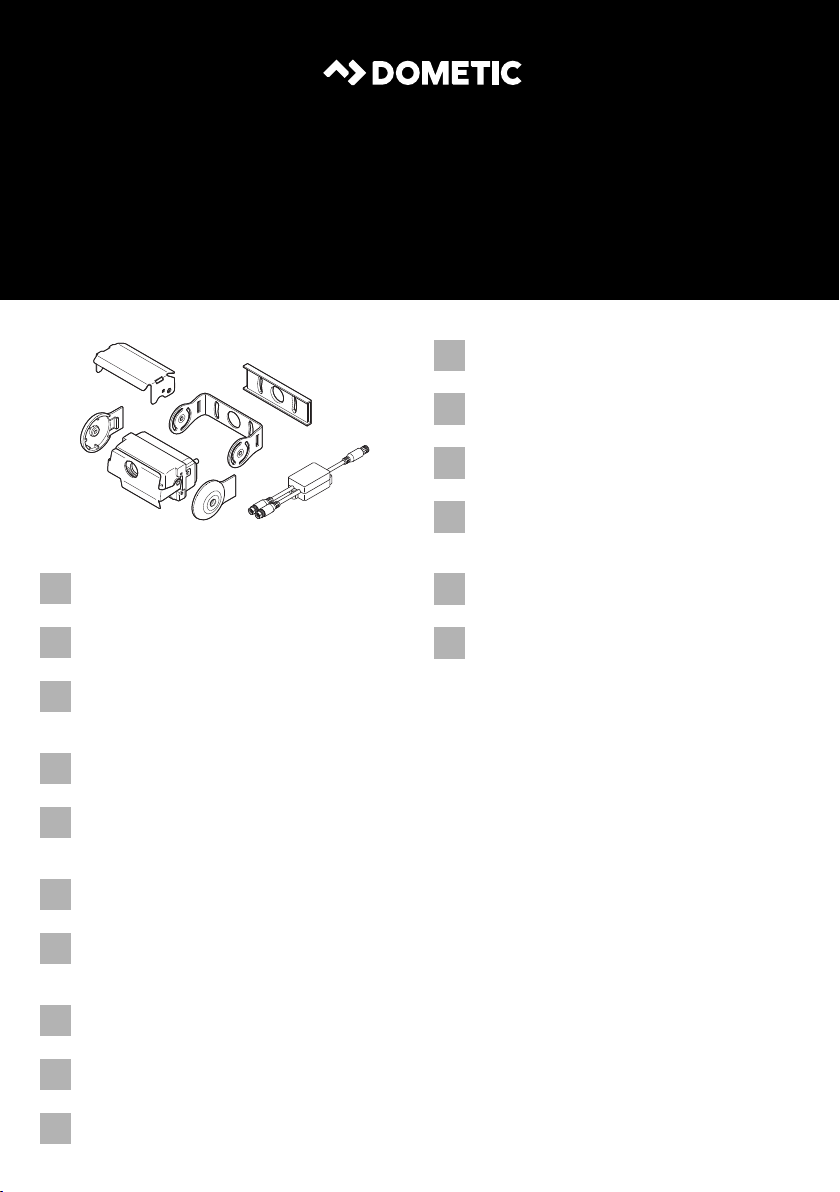

Dometic 9600000043 User manual

CAM44
Rear View Video Camera
Installation and Operating Manual. . . . . . . 11
Rückfahrvideokamera
Montage- und Bedienungsanleitung . . . . .28
Caméra vidéo de recul
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . . .45
Cámara de vídeo de marcha atrás
Instrucciones de montaje y de uso . . . . . . .63
Câmara de vídeo de marcha atrás
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Videocamera per la retromarcia
Istruzioni di montaggio e d’uso . . . . . . . . .98
Achteruitrijvideocamera
Montagehandleiding en
gebruiksaanwijzing . . . . . . . . . . . . . . . . . . 116
Bakvideokamera
Monterings- og betjeningsvejledning . . . 133
Backningsvideokamera
Monterings- och bruksanvisning . . . . . . . 149
Ryggevideokamera
Monterings- og bruksanvisning . . . . . . . .165
Peruutusvideokamera
Asennus- ja käyttöohje . . . . . . . . . . . . . . . 181
Видеокамера заднего вида
Инструкция по монтажу и эксплуатации 197
Kamera cofania
Instrukcja montażu i obsługi. . . . . . . . . . . 215
Cúvacia videokamera
Návod na montáž a uvedenie
do prevádzky. . . . . . . . . . . . . . . . . . . . . . . 233
Couvací kamera
Návod k montáži a obsluze . . . . . . . . . . . 249
Tol atóka mera
Szerelési és használati útmutató . . . . . . . 265
V2
V1
TWIN
EN
DE
FR
ES
PT
IT
NL
DA
SV
NO
FI
RU
PL
SK
CS
HU
DRIVING SUPPORT
PERFECTVIEW
CAM44-IO-16s.book Seite 1 Mittwoch, 5. Oktober 2016 11:38 11

CAM44
3
1 2 3
4
9
6
8
5
7
10 11 12
1
CAM44-IO-16s.book Seite 3 Mittwoch, 5. Oktober 2016 11:38 11

CAM44
5
Ø 16 mm
1
2
3
45
6
7
V2
V1
TWIN
8
4
3
2
1
5
9
2.
1.
1.
0
CAM44-IO-16s.book Seite 5 Mittwoch, 5. Oktober 2016 11:38 11

CAM44
7
90°
d
e
f
g
CAM44-IO-16s.book Seite 7 Mittwoch, 5. Oktober 2016 11:38 11

CAM44
8
h
i
j
k
~20°
l
CAM44-IO-16s.book Seite 8 Mittwoch, 5. Oktober 2016 11:38 11

CAM44
9
A
B
m
9102200078
V 2 V 1
TWIN
n
CAM44-IO-16s.book Seite 9 Mittwoch, 5. Oktober 2016 11:38 11

CAM44
10
AMP100
Monitor (RCA)
Camera Input
12 - 24V
o
A
B
C
p
CAM44-IO-16s.book Seite 10 Mittwoch, 5. Oktober 2016 11:38 11

DE
CAM44
28
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig
durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe
des Produktes an den Nutzer weiter.
Inhaltsverzeichnis
1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2 Sicherheits- und Einbauhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
4 Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
7 Hinweise zum elektrischen Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
8 Kamera montieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
9 Kamera verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
10 Kamera pflegen und reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
11 Gewährleistung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
12 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
CAM44-IO-16s.book Seite 28 Mittwoch, 5. Oktober 2016 11:38 11

DE
CAM44 Erklärung der Symbole
29
1 Erklärung der Symbole
!
!
A
I
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorge-
schriebenen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
•Montage- oder Anschlussfehler
•Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
•Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
•Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Beachten Sie deshalb folgende Hinweise:
•Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik
immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den Minuspol
abklemmen.
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des
Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
CAM44-IO-16s.book Seite 29 Mittwoch, 5. Oktober 2016 11:38 11

DE
Sicherheits- und Einbauhinweise CAM44
30
•Unzureichende Leitungsverbindungen können zur Folge haben, dass durch
Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung, Licht).
•Verwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen:
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse),
– 58 (Rückfahrscheinwerfer).
Verwenden Sie keine Lüsterklemmen.

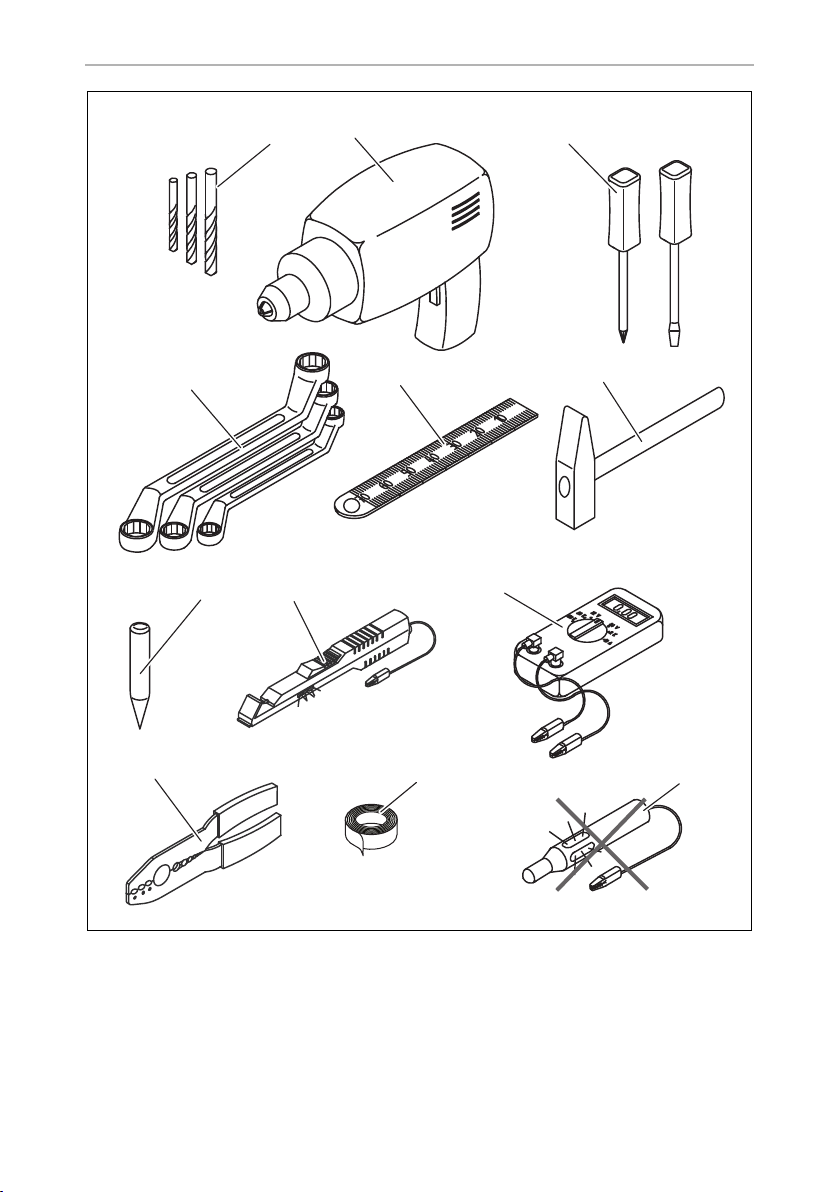

•Verwenden Sie eine Krimpzange (Abb. 110, Seite 3) zum Verbinden der
Kabel.
•Schrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masseschraube
oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der
Komfortelektronik ihre gespeicherten Daten.
•Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
–Radiocode
–Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.
Beachten Sie folgende Hinweise bei der Montage:
•Befestigen Sie die im Fahrzeug montierten Teile der Kamera so, dass sie sich
unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall) lösen und zu
Verletzungen der Fahrzeuginsassen führen können.
•Befestigen Sie verdeckt unter Verkleidungen anzubringende Teile des Systems
so, dass sie sich nicht lösen oder andere Teile und Leitungen beschädigen und
keine Fahrzeugfunktionen (Lenkung, Pedale usw.) beeinträchtigen können.
CAM44-IO-16s.book Seite 30 Mittwoch, 5. Oktober 2016 11:38 11

DE
CAM44 Sicherheits- und Einbauhinweise
31
•Achten Sie beim Bohren auf ausreichenden Freiraum für den Bohreraustritt, um
Schäden zu vermeiden (Abb. 2, Seite 4).
•Entgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutzmittel.
•Beachten Sie immer die Sicherheitshinweise des Fahrzeugherstellers.
Einige Arbeiten (z. B. an Rückhaltesystemen wie AIRBAG usw.) dürfen nur von
geschultem Fachpersonal durchgeführt werden.
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
•Benutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur eine
Diodenprüflampe (Abb. 18, Seite 3) oder ein Voltmeter (Abb. 19, Seite 3).
Prüflampen mit einem Leuchtkörper (Abb. 112, Seite 3) nehmen zu hohe
Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden kann.
•Beachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden
(Abb. 3, Seite 4).
•Isolieren Sie alle Verbindungen und Anschlüsse.
•Sichern Sie die Kabel gegen mechanische Beanspruchung durch Kabelbinder
oder Isolierband, z. B. an vorhandenen Leitungen.
Die Kamera ist wasserdicht. Die Dichtungen der Kamera halten aber nicht einem
Hochdruckreiniger stand (Abb. 4, Seite 4). Beachten Sie deshalb folgende
Hinweise zum Umgang mit der Kamera:
•Öffnen Sie die Kamera nicht, da dieses ihre Dichtigkeit und die Funktions-
fähigkeit beeinträchtigt (Abb. 5, Seite 4).
•Ziehen Sie nicht an den Kabeln, da dieses die Dichtigkeit und die Funktions-
fähigkeit der Kamera beeinträchtigt (Abb. 6, Seite 4).
•Die Kamera ist nicht für den Betrieb unter Wasser geeignet (Abb. 7, Seite 4).
CAM44-IO-16s.book Seite 31 Mittwoch, 5. Oktober 2016 11:38 11

DE
Lieferumfang CAM44
32
3 Lieferumfang
4Zubehör
Als Zubehör erhältlich (nicht im Lieferumfang enthalten):
5 Bestimmungsgemäßer Gebrauch
Die Kamera CAM44 (Art.-Nr. 9600000043) ist vorrangig für den Einsatz in Fahr-
zeugen gedacht. Sie ist einsetzbar in Rückfahrvideosystemen, die zur Beobachtung
des Bereiches direkt hinter dem Fahrzeug vom Fahrersitz aus dienen, z. B. beim
Rangieren oder Einparken.
!

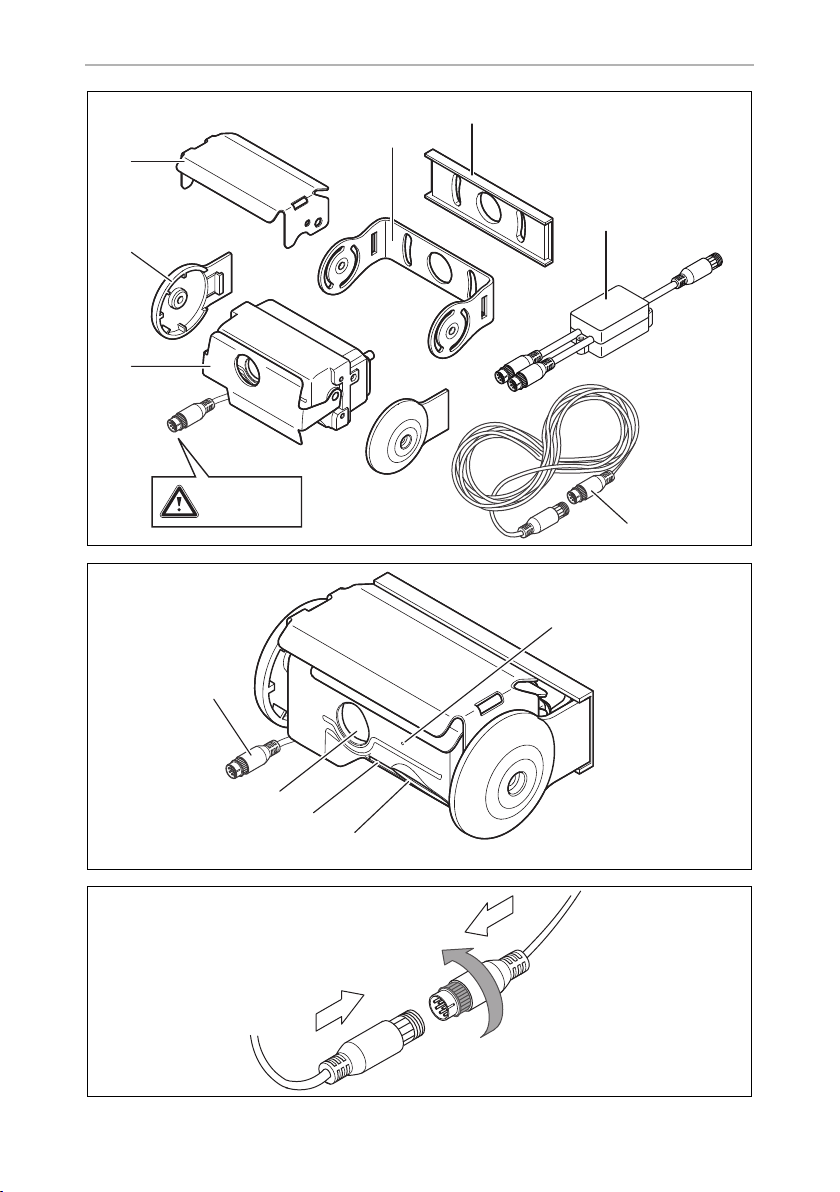

Nr.
Abb. 8,
Seite 5
Menge Bezeichnung Artikel-Nr.
11Kamera mit motorbetriebener
Schutzklappe
2 2 Abdeckung
31Kameraschutz
41Kamerahalter
5 1 Isolierunterlage
6 1 Adapterbox CAM44 9102200078
7 1 Verlängerungskabel 9102200030
– 1 Befestigungsmaterial
Bezeichnung Artikel-Nr.
Schaltbox AMP100 9600000210
WARNUNG!
RückfahrvideosystemestelleneineUnterstützung beim Rückwärtsfahren
dar, sie entbinden Sie jedoch nicht von der besonderen Vorsichts-
pflicht beim Rückwärtsfahren.
CAM44-IO-16s.book Seite 32 Mittwoch, 5. Oktober 2016 11:38 11

DE
CAM44 Technische Beschreibung
33
6 Technische Beschreibung
Die Farbkamera mit integriertem Mikrofon ist in einem Aluminiumgehäuse unter-
gebracht und überträgt Bild und Ton über ein Kabel zu einem Monitor. Sie besitzt ein
Fern- und ein Nahsicht-Objektiv. Durch die Infrarot-LEDs wird die Nachtsicht
verbessert.
Das Fernsicht-Objektiv zeigt den Raum hinter dem Fahrzeug, als ob Sie aus einem
Rückfenster sehen. Sie können es einschalten, wenn Sie nicht im Rückwärtsgang
fahren.
Das Nahsicht-Objektiv (Rückfahrkamera) ist ein Weitwinkel-Objektiv, das den Raum
direkt hinter dem Fahrzeug zeigt. Es wird durch Einlegen des Rückwärtsgangs
eingeschaltet.
Die Kamera erzeugt im Rückfahrmodus drei Abstandsmarken, die in einem
angeschlossenen Farbmonitor als farbige Linien angezeigt werden.
Die Kamera CAM44 ist mit einer motorbetriebenen Schutzklappe gegen
Verschmutzung ausgestattet.
I
Die Kamera besteht aus folgenden Elementen:
HINWEIS
Die Kameras sind werkseitig mit einer spiegelbildlichen Darstellung
ausgestattet. Ein angeschlossener Monitor muss daher mit einer
Normalbild-Funktion arbeiten.
Nr. in
Abb. 9,
Seite 5
Bezeichnung
1 6-poliges Anschlusskabel
2 Fernsicht-Objektiv
3 Infrarot-LEDs
4 Nahsicht-Objektiv (Rückfahrkamera)
5 Mikrofon
CAM44-IO-16s.book Seite 33 Mittwoch, 5. Oktober 2016 11:38 11

DE
Hinweise zum elektrischen Anschluss CAM44
34
7 Hinweise zum elektrischen Anschluss
7.1 Kabel verlegen
A
Beachten Sie deshalb folgende Hinweise:
•Verwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit
Originaldurchführungen oder andere Durchführungsmöglichkeiten, z. B.
Verkleidungskanten, Lüftungsgitter oder Blindschalter. Wenn keine Durch-
führungen vorhanden sind, müssen Sie für die jeweiligen Kabel entsprechende
Löcher bohren. Schauen Sie vorher nach, ob ausreichender Freiraum für den
Bohreraustritt vorhanden ist.
•Verlegen Sie die Kabel nach Möglichkeit immer im Fahrzeuginneren, denn dort
sind sie besser geschützt als außen am Fahrzeug.
Wenn Sie die Kabel trotzdem außerhalb des Fahrzeuges verlegen, achten Sie auf
eine sichere Befestigung (durch zusätzliche Kabelbinder, Isolierband usw.).
•Um Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen der
Kabel immer ausreichend Abstand zu heißen und sich bewegenden Fahrzeug-
teilen (Auspuffrohre, Antriebswellen, Lichtmaschine, Lüfter, Heizung usw.).
Verwenden Sie zum mechanischen Schutz Wellrohr oder ähnliche
Schutzmaterialien.
•Verschrauben Sie die Steckverbindungen der Verbindungskabel zum Schutz
gegen das Eindringen von Wasser (Abb. 0, Seite 5).
•Beachten Sie beim Verlegen der Kabel, dass diese
– nicht stark geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden
(Abb. 3, Seite 4).
ACHTUNG! Beschädigungsgefahr!
•Wenn Sie Löcher bohren, prüfen Sie vorher, ob ausreichender
Freiraum für den Bohreraustritt vorhanden ist.
•Nicht fachgerechte Kabelverlegungen und Kabelverbindungen
führen immer wieder zu Fehlfunktionen oder Beschädigungen von
Bauteilen. Eine korrekte Kabelverlegung bzw. Kabelverbindung ist
die Grundvoraussetzung für eine dauerhafteund fehlerfreie Funktion
der nachgerüsteten Komponenten.
•Die Kabel dürfen nicht über längere Zeit mit Lösungsmitteln wie
z. B. Benzin in Berührung kommen, da Lösungsmittel die Kabel
beschädigen würden.
CAM44-IO-16s.book Seite 34 Mittwoch, 5. Oktober 2016 11:38 11

DE
CAM44 Hinweise zum elektrischen Anschluss
35
•Befestigen Sie die Kabel sicher im Fahrzeug, um ein Verfangen (Sturzgefahr) zu
vermeiden. Dieses kann erfolgen durch den Einsatz von Kabelbindern,
Isolierband oder durch Ankleben mit Klebstoff.
•Schützen Sie jeden Durchbruchan der Außenhaut durch geeignete Maßnahmen
gegen Wassereinbruch, z. B. durch Einsetzen des Kabels mit Dichtungsmasse
und durch Abspritzen des Kabels und der Durchführungstülle mit Dichtungs-
masse.
I
7.2 Abzweigverbinder verwenden
Um Wackelkontakte bei den Abzweigverbindungen zu vermeiden, achten Sie
darauf, dass die Kabelquerschnitte zu den Abzweigverbindern passen.
Gehen Sie wie folgt vor, um die Abzweigverbinder zu verwenden:
➤Legen Sie das Kabel, das angezapft werden soll, in die vordere Rille des
Abzweigverbinders (Abb. aA, Seite 6).
➤Legen Sie das neue Kabel mit dem Ende zu ca. 3/4 in die hintere Rille
(Abb. aB, Seite 6).
➤Schließen Sie den Verbinder und drücken Sie mit einer Kombizange den
Metallsteg in den Verbinder, so dass eine Stromverbindung hergestellt wird
(Abb. aC, Seite 6).
➤Drücken Sie die Schutzkappe herunter und lassen Sie sie am Verbinder einrasten.
➤Prüfen Sie die Befestigung der Abzweigverbindung durch Ziehen am Kabel
(Abb. aD, Seite 6).
7.3 Korrekte Lötverbindungen erstellen
Gehen Sie wie folgt vor, um ein Kabel an Originalleitungen anzulöten:
➤Isolieren Sie 10 mm aus der Originalleitung ab (Abb. bA, Seite 6).
➤Isolieren Sie 15 mm vom anzuschließenden Kabel ab (Abb. bB, Seite 6).
➤Wickeln Sie das anzuschließende Kabel um die Originalleitung und verlöten Sie
die beiden Kabel (Abb. bC, Seite 6).
➤Isolieren Sie die Kabel mit Isolierband (Abb. bD, Seite 6).
HINWEIS
Beginnen Sie mit dem Abdichten der Durchbrüche erst, nachdem alle
Einstellarbeiten an der Kamera abgeschlossen sind und die benötigten
Längen der Anschlusskabel festliegen.
CAM44-IO-16s.book Seite 35 Mittwoch, 5. Oktober 2016 11:38 11

DE
Kamera montieren CAM44
36
Gehen Sie wie folgt vor, um zwei Kabel miteinander zu verbinden:
➤Isolieren Sie beide Kabel ab (Abb. cA, Seite 6).
➤Ziehen Sie einen Schrumpfschlauch von ca. 20 mm Länge über ein Kabel
(Abb. cB, Seite 6).
➤Verdrehen Sie beide Kabel miteinander und verlöten Sie sie (Abb. cC,
Seite 6).
➤Schieben Sie den Schrumpfschlauch über die Lötstelle und erwärmen sie ihn
leicht (Abb. cD, Seite 6).
8Kameramontieren
8.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
•Satz Bohrer (Abb. 11, Seite 3)
•Bohrmaschine (Abb. 12, Seite 3)
•Schraubendreher (Abb. 13, Seite 3)
•Satz Ring- oder Maulschlüssel (Abb. 14, Seite 3)
•Maßstab (Abb. 15, Seite 3)
•Hammer (Abb. 16, Seite 3)
•Körner (Abb. 17, Seite 3)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende
Hilfsmittel:
•Diodenprüflampe (Abb. 18, Seite 3) oder Voltmeter (Abb. 19, Seite 3)
•Isolierband (Abb. 111, Seite 3)
•Ggf. Kabeldurchführungstüllen
Zur Befestigung der Kabel benötigen Sie ggf. noch weitere Kabelbinder.
CAM44-IO-16s.book Seite 36 Mittwoch, 5. Oktober 2016 11:38 11

DE
CAM44 Kamera montieren
37
8.2 Kamera montieren
!
I
Beachten Sie folgende Hinweise bei der Montage:
•Bringen Sie die Kamera für einen vernünftigen Blickwinkel in mindestens zwei
Metern Höhe an.
Achten Sie bei der Montage auf einen ausreichend standfesten Arbeitsplatz.
•Achten Sie darauf, dass der Montageort der Kamera ausreichende Festigkeit
bietet (z. B. können sich über das Fahrzeugdach streifende Äste in der Kamera
verfangen).
•Montieren Sie die Kamera waagerecht und mittig am Heck des Fahrzeuges
(Abb. d, Seite 7).
•Verwenden Sie unbedingt die mitgelieferte Isolierunterlage (Abb. 85,
Seite 5). Hierdurch werden Fehlerströme aufgrund schlechter Masse-
verbindungen im Fahrzeug verhindert. Streifen im Bild oder Brummen im
Lautsprecher bis hin zu Beschädigungen sind Folgen von Fehlerströmen.
•Die sicherste Art der Befestigung sind Schrauben, die durch den Aufbau gehen.
Beachten Sie dabei folgende Hinweise:
– Hinter der gewählten Montageposition muss ausreichend Freiraum für die
Montage vorhanden sein.
– Jeder Durchbruch muss durch geeignete Maßnahmen gegen Wasser-
einbruch geschützt werden (z. B. durch Einsetzen der Schrauben mit
Dichtungsmasse und/oder Abspritzen der äußeren Befestigungsteile mit
Dichtungsmasse).
– Der Aufbau an der Befestigungsstelle muss genügend Festigkeit bieten,
damit sich der Kamerahalter genügend fest anziehen lässt.
•Kontrollieren Sie vorher, ob ausreichender Freiraum für den Bohreraustritt
vorhanden ist (Abb. 2, Seite 4).
VORSICHT!
Wählen Sie den Platz der Kamera so und befestigen Sie diese so sicher,
dass unter keinen Umständen in der Nähe stehende Personen verletzt
werden können, z. B. weil über das Fahrzeugdach streifende Äste die
Kamera abreißen.
HINWEIS
Wenn durch den Anbau der Kamera die in den Fahrzeugpapieren ein-
getragene Fahrzeughöhe oder Fahrzeuglänge verändert wird, muss
eine neue Abnahme durch die zuständigen Stellen (TÜV, DEKRA usw.)
erfolgen. Lassen Sie die neue Abnahme durch Ihr zuständiges Straßen-
verkehrsamt in die Fahrzeugpapiere eintragen.
CAM44-IO-16s.book Seite 37 Mittwoch, 5. Oktober 2016 11:38 11

DE
Kamera montieren CAM44
38
•Wenn Sie sich nicht sicher über den von Ihnen gewählten Montageort sind,
erkundigen Sie sich beim Aufbauhersteller oder dessen Vertretung.
I
Gehen Sie bei der Montage wie folgt vor:
➤Halten Sie den Kamerahalter an den gewählten Montageort und markieren Sie
mindestens zwei verschiedene Bohrpunkte (Abb. e, Seite 7).
➤Körnen Sie an den zuvor angezeichneten Punkten mit Hammer und Körner vor,
um ein Verlaufen des Bohrers zu verhindern.
Wenn Sie die Kamera mit Blechschrauben anschrauben möchten
(Abb. f, Seite 7):
A
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von Ø 4 mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Kleben Sie die doppelseitig klebende Isolierunterlage (Abb. 85, Seite 5) auf
die Montageseite der Halterung.
Die Isolierplatte dient auch als Dichtung und Lackschutz.
➤Schrauben Sie den Kamerahalter mit den Blechschrauben 5 x 20 mm an.
HINWEIS
Um die Korrosion der Schrauben zu minimieren, fetten Sie die Gewinde
ein.
ACHTUNG!
Die Befestigung mit Blechschrauben darf nur in Stahlblechen mit einer
Mindestdicke von 1,5 mm erfolgen.
CAM44-IO-16s.book Seite 38 Mittwoch, 5. Oktober 2016 11:38 11

DE
CAM44 Kamera montieren
39
Wenn Sie die Kamera mit Gewindeschrauben durch den Aufbau
befestigen möchten (Abb. g, Seite 7)
A
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø5,5mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Kleben Sie die doppelseitig klebende Isolierunterlage (Abb. 85, Seite 5) auf
die Montageseite der Halterung.
Die Isolierplatte dient auch als Dichtung und Lackschutz.
➤Schrauben Sie den Kamerahalter mit den Gewindeschrauben M5 x 20 mm an.
Je nach Aufbaustärke benötigen Sie längere Gewindeschrauben.
Durchbruch für das Anschlusskabel der Kamera anfertigen (Abb. h,
Seite 8)
I
A
➤Bohren Sie in der Nähe der Kamera ein Loch von Ø 16 mm.
➤Entgraten Sie alle Bohrlöcher, die im Blech gefertigt sind, und versehen Sie sie
mit Rostschutz.
➤Versehen Sie alle scharfkantigen Durchführungen mit einer Durchführungstülle.
ACHTUNG!
Achten Sie darauf, dass sich die Muttern beim Anziehen nicht durch den
Aufbau ziehen können. Verwenden Sie ggf. größere Unterlegscheiben
oder Blechplatten.
HINWEIS
Verwenden Sie für die Durchführung der Anschlusskabel nach Möglich-
keit vorhandene Durchführungsmöglichkeiten, z. B. Lüftungsgitter.
Wenn keine Durchführungen vorhanden sind, müssen Sie ein Loch von
Ø16mmbohren.
ACHTUNG! Beschädigungsgefahr!
Kontrollieren Sie vorher, ob ausreichender Freiraum für den Bohrer-
austritt vorhanden ist.
CAM44-IO-16s.book Seite 39 Mittwoch, 5. Oktober 2016 11:38 11

DE
Kamera montieren CAM44
40
Kamera und Kameraschutz befestigen
A
➤Schieben Sie den Kameraschutz (Abb. 83, Seite 5) so über die Kamera
– dass die Befestigungsbohrung des Kameraschutzes (Abb. i, Seite 8) über
dem 3-mm-Gewinde der Kamera liegt
– dass die beiden anderen Befestigungsbohrungen (Abb. i, Seite 8) über
den 3-mm-Gewinden der Kamera liegen.
➤Befestigen Sie den Kameraschutz mit den beiden Schrauben M3 x 6 mm in der
Befestigungsbohrung (Abb. i, Seite 8).
➤Schieben Sie die Kamera in den Kamerahalter (Abb. j, Seite 8) ein.
A
➤Befestigen Sie die Kamera lose mit den vier Schrauben M3 x 8 mm in beiden
anderen Befestigungsbohrungen (Abb. j, Seite 8).
Die Kamera ist nun zentriert.
➤Richten Sie die Kamera so aus, dass das Objektiv einen Winkel von ca. 20° zur
senkrechten Achse des Fahrzeugs bildet (Abb. k, Seite 8).
I
ACHTUNG!
Montieren Sie die Kamera nie ohne den zusätzlichen Kameraschutz.
Verwenden Sie zur Montage des Kameraschutzes nur die mitgelieferten
Schrauben M3 x 6 mm. Längere Schrauben beschädigen die Kamera.
ACHTUNG!
Verwenden Sie zur Montage der Kamera im Kamerahalter nur die
mitgelieferten Schrauben. Längere Schrauben beschädigen die
Kamera.
HINWEIS
Die vier Schrauben M3 x 8 mm werden erst festgezogen, wenn Sie die
Kamera ausgerichtet haben (siehe Kapitel „Funktion prüfen und Kamera
einstellen“ auf Seite 42). Hierzu müssen Sie aber ggf. erst noch einen
Monitor montieren und elektrisch anschließen.
CAM44-IO-16s.book Seite 40 Mittwoch, 5. Oktober 2016 11:38 11
