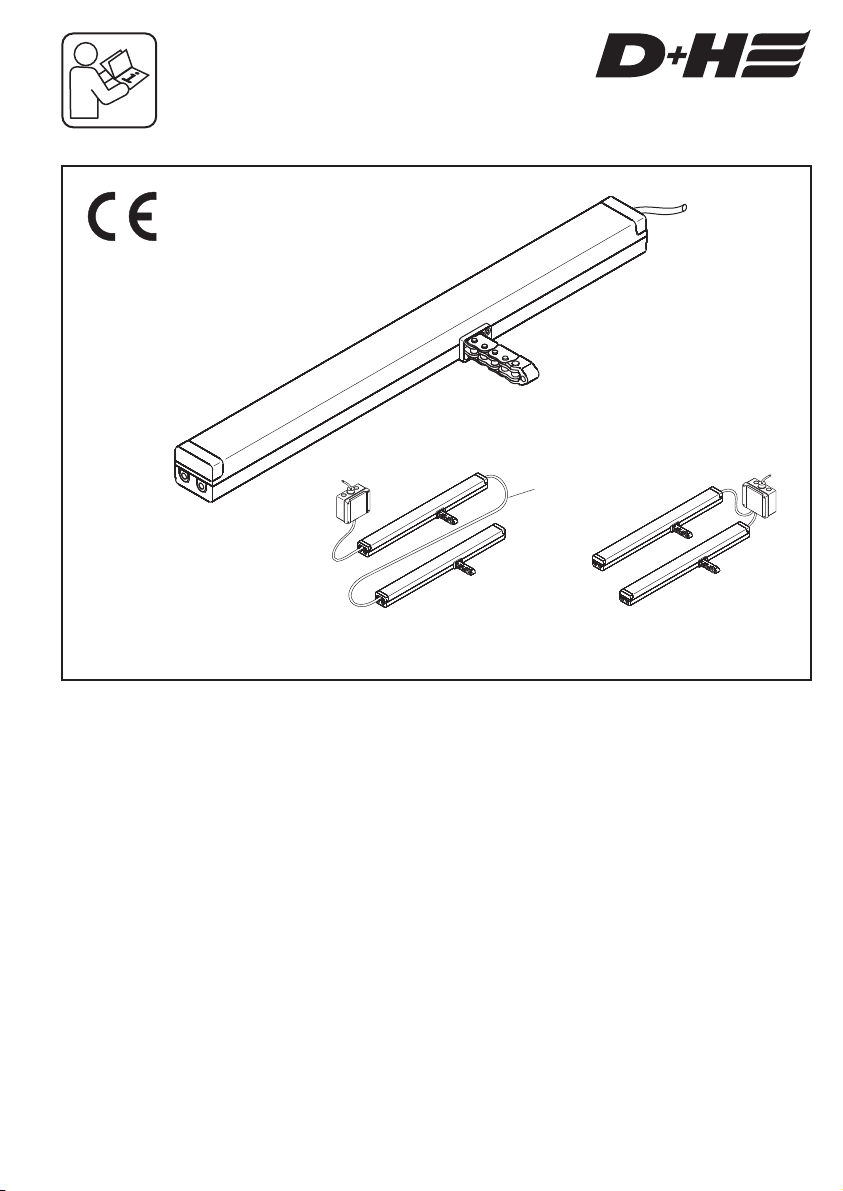

D+H CDC 200/350 -SBD User manual

CDC-PC xxxx-T01

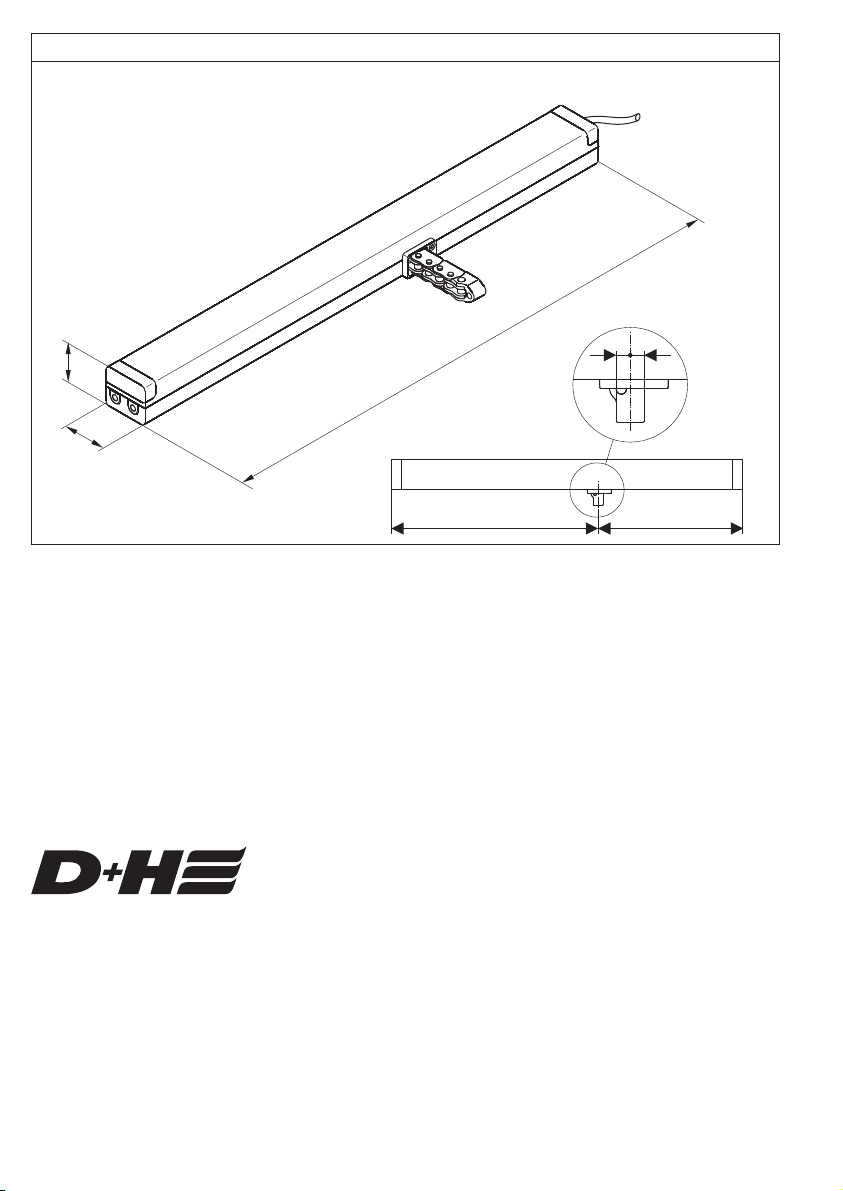

CDC 200/350 (-SBD)
99.823.30 2.1/02/12
Konsolensätze bitte separat bestellen /
Please order bracket sets separately /
Prière de commander séparément les kits de fixation /
Rogamos que pidan los juegos de fijación por separado
de
en
fr
es
........................ .........
.............................. .........
.................................. .........
.................................. ......
Originalbetriebsanleitung Seite 2
Original instructions Page 5
Notice originale Page 8
Manual original Página 11

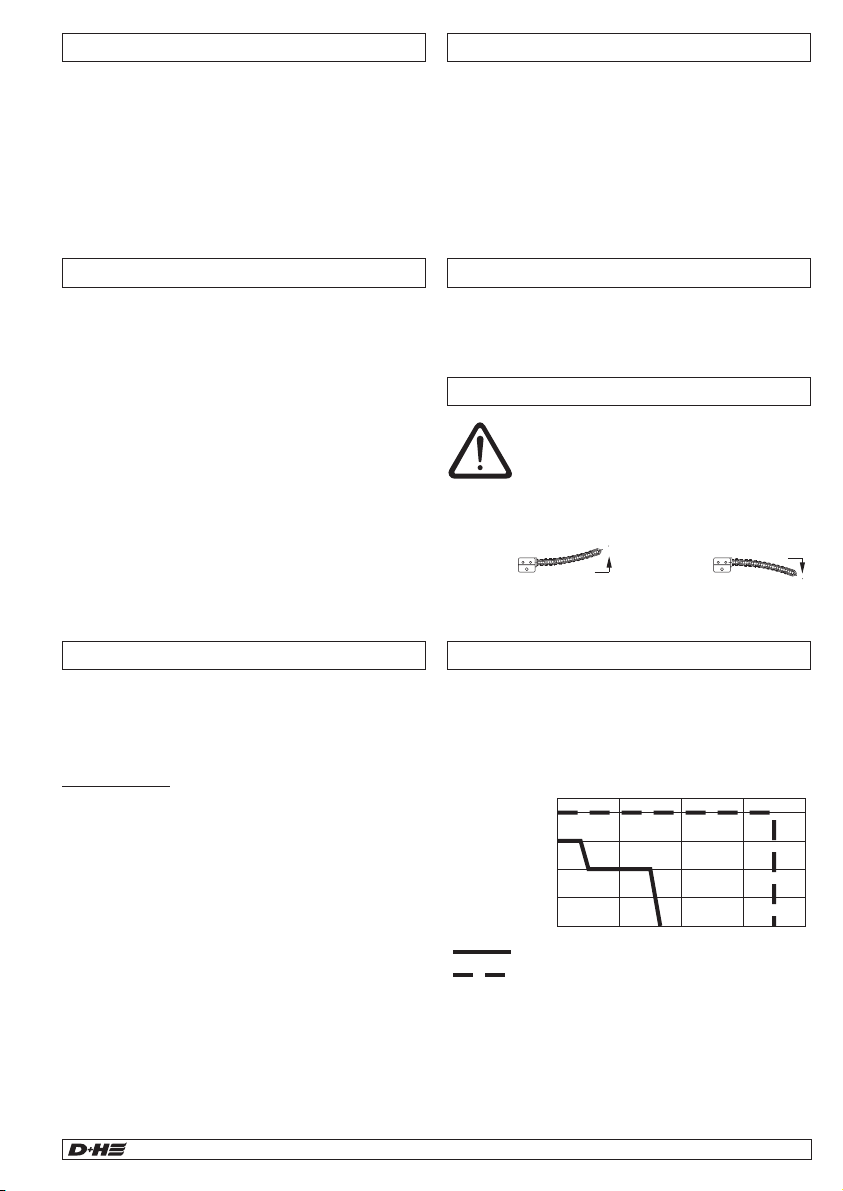

Lieferumfang
Antriebseinheit mit 2,5 m Silikonkabel. Abhängig
vom Fenstertyp sind verschiedene Konsolensätze
separat erhältlich.
Leistungsmerkmale
- Mikroprozessorgesteuerte Elektronik
- Hub mit PLP 1 direkt amAntrieb einstellbar
und PDAServicetool)
- Strom und Signale für max. 3Antriebe in einer
Reihe ohne Tandembetrieb (TMS)
durchschleifbar
- Tandem-Sicherheits-Funktion (TMS) für den
Betrieb von 2Antrieben an einen Flügel
- Stromversorgung von links oder rechts möglich
- Individuell programmierbar über Powerline (PLP1
99.823.30 2.1/02/12
CDC 200/350
2/16
Deutsch
Bestimmungsgemäße Verwendung
- Kettenantrieb zum elektromotorischen Öffnen und
Schließen von Fenstern und Klappen im
Fassaden- und Dachbereich
- Betriebsspannung 24 VDC
- Einsetzbar für Öffnungen zur Rauchableitung,
D+H Euro-RWAgemäß DIN EN 12101-2
sowie für täglichen Lüftungsbetrieb
- Nur für die Innenmontage geeignet
Mindest-Flügelhöhe
Um eine sichere und zuverlässige Funktion des
Kettenantriebes zu gewährleisten, ist unbedingt die
Mindest-Flügelhöhe des Fensters zu beachten!
DieAngaben gelten für
Mindest-Flügelhöhe (mm) = Hub (mm) x 3,9
Hub Mindest-Flügelhöhe
150 mm 300 mm
280 mm 450 mm
350 mm 550 mm
nicht drehbare Montage des Antriebes!
Standardkette
Seitenbogenkette -SBD
Maximale Drucklast der Kette beachten!
Die maximale Drucklast der Kette entspricht nicht
automatisch der maximalen Druckkraft des
Antriebes!
Drucklast (N)
Hub
200N
150N
100N
50N
100 mm
200 mm
300 mm
400 mm
-SBD
Standard
Drucklastdiagramm
Betriebsspannung 24 VDC!
Nicht am Stromnetz direkt anschließen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Personen aus dem Fahrbereich desAntriebes
fernhalten
- Kinder von der Steuerung fernhalten
- Nur in trockenen Räumen verwenden
- Nur für die Innenmontage geeignet.
Bei Gefahr durch Regen, Regenmelder
verwenden
- Nur unveränderte D+H-Originalteile verwenden
Beiliegenden roten Sicherheitszettel beachten!
Sicherheitshinweise
SBD "down"
SBU "up"
Kettentypen
Vor der Montage desAntriebes ist die
Montageanleitung des Konsolensatzes
zu beachten. Die darin enthaltenen
Montagehinweise sind unbedingt
einzuhalten.
Achtung bei SBD / SBU Ketten.

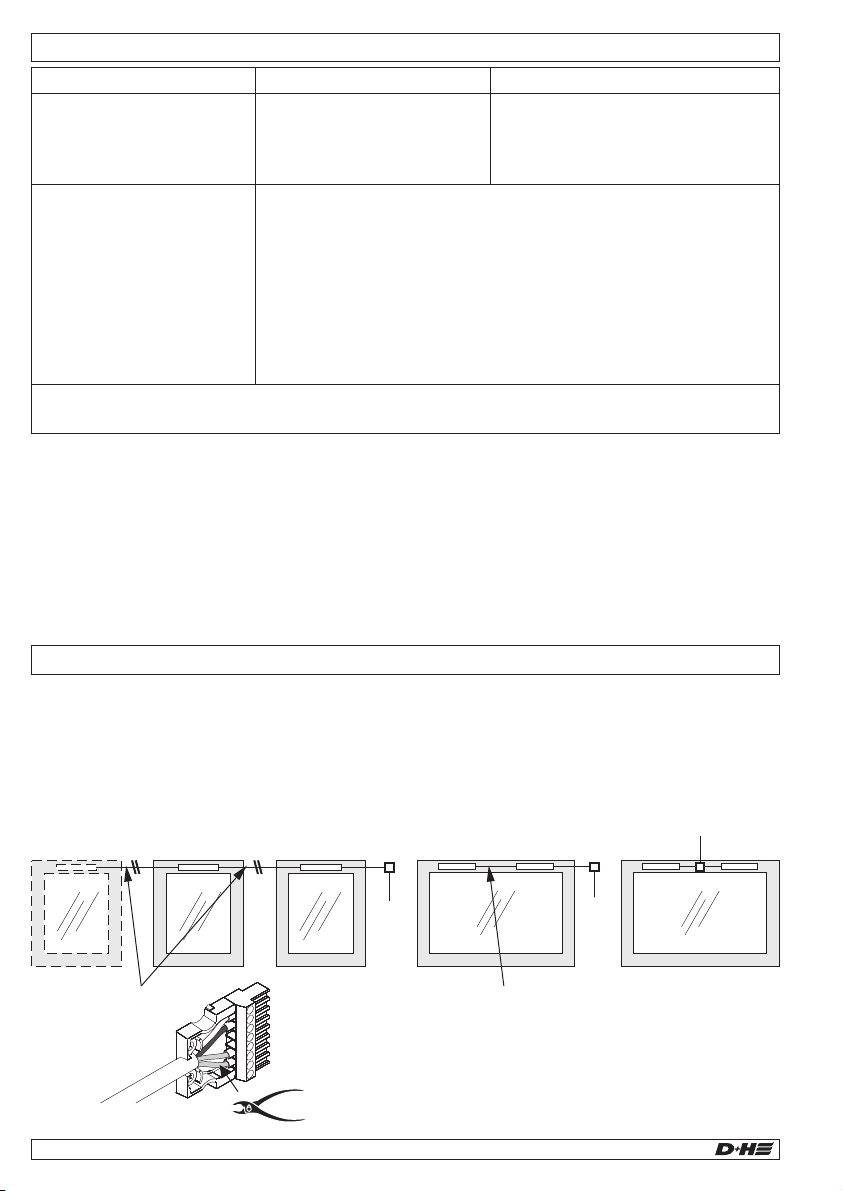

Technische Daten
Typ CDC 200/350 CDC 200/350 -SBD
Versorgung 24 VDC, ±15%, 0,6A 24 VDC, ±15%, 0,5A
Kettentyp Standardkette Seitenbogenkette
Nenn-Druckkraft 200 N + ca. 20%Abschaltreserve 150 N + ca. 20%Abschaltreserve
(kurzzeitig) (kurzzeitig)
Nenn-Zugkraft 150 N Sicherheitsabschaltkraft
Nenn-Verriegelungskraft ca. 1500 N
Laufzeit-AUF ca. 6,7 mm/s
Laufzeit-ZU ca. 5 mm/s
Lebensdauer >10.000 Doppelhübe
Gehäuse Aluminiumdruckguss, ~RAL9006 (weißaluminium)
Schutzart IP 50
Temp.Bereich -5 ... +75°C
Temp.Standsicherheit 30 min / 300°C
Anschluss 2,5 m Silikonkabel
Schließkantenschutz = deaktiviert
Dichtungsentlastung = aktiviert (Entlastungshub max. 0,2 mm)
99.823.30 2.1/02/12
CDC 200/350
3/16
Deutsch
CDC-PC xxxx-T01
* TMS-Leitung muss
getrennt werden!
CDC-PC xxxx-T01
* *
Tandem-Sicherheits-Funktion

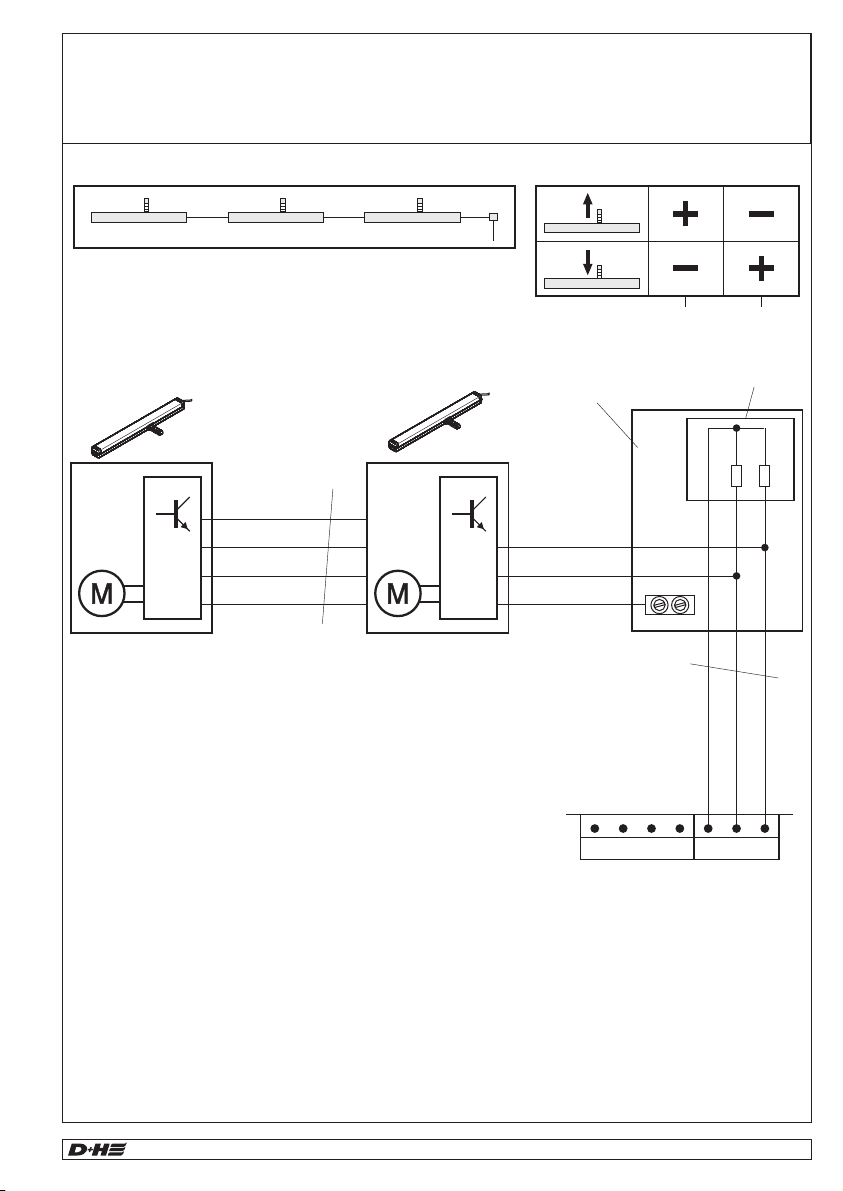

Für den Betrieb von 2-3 Antrieben an separaten
Flügeln, darf die Tandem-Sicherheits-Funktion
(TMS) nicht genutzt werden! Hierbei wird die TMS-
Leitung (gelb) des Verbindungskabel CDC-PC xxxx
der Antriebe getrennt, so dass bei Ausfall,
Unterspannung oder Überlastabschaltung eines
Antriebes der/die andere/n Antrieb/e im Brandfall
trotzdem geöffnet werden.
Bei Betrieb von 2 Antrieben an einem Flügel, kann
die Tandem-Sicherheits-Funktion (TMS) benutzt
werden. Hierbei werden die Abschaltungen der
beiden Antriebe miteinander verbunden, so dass bei
Überlastabschaltung eines Antriebes der andere
ebenfalls abschaltet.
Der aktive Klemmschutz darf in diesem Fall nicht
aktiviert werden!

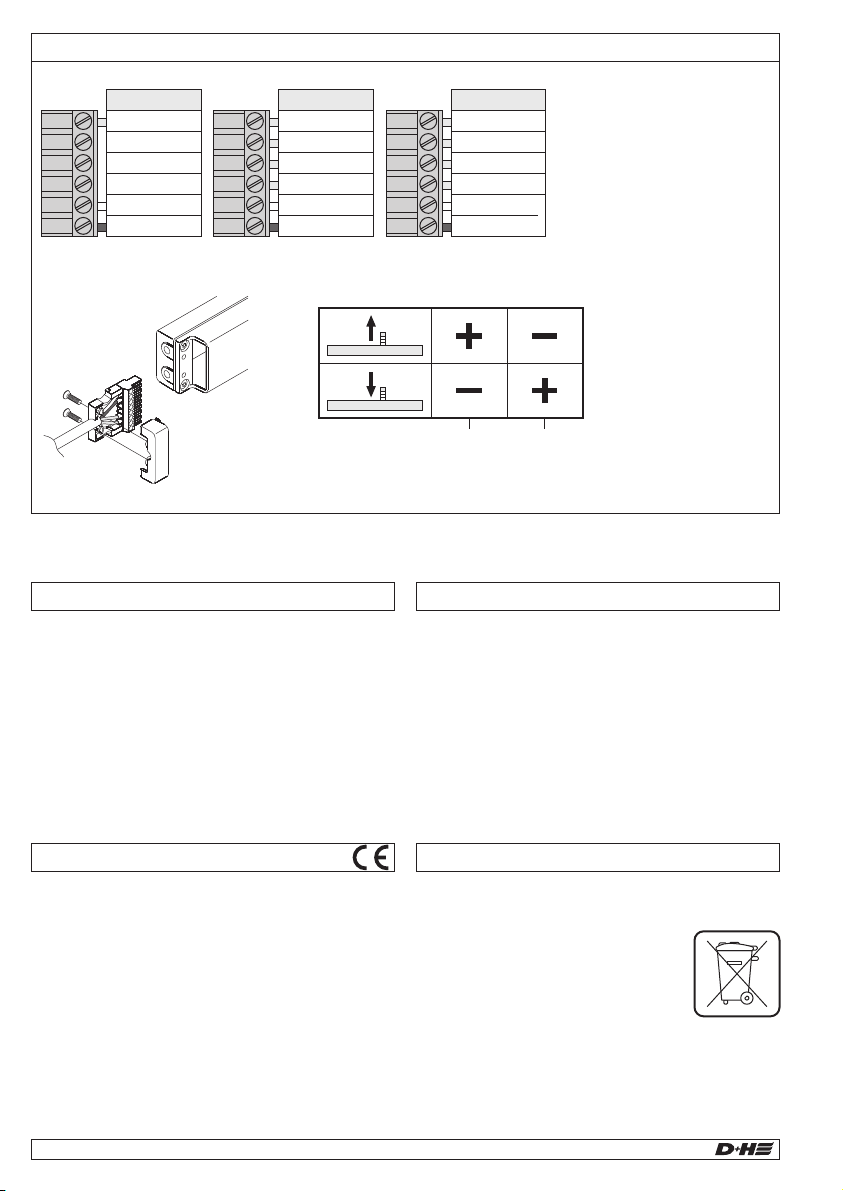

YE (-TMS)
GY (-BRV)
BN (Mot. b)
WH (Mot. a)
Option -BRV
YE (-TMS)
GY (-SGI)
GN (-SGI)
BN (Mot. b)
WH (Mot. a)
Option -SGIStandard
YE (-TMS)
BN (Mot. b)
WH (Mot. a)
99.823.30 2.1/02/12
4/16
Deutsch
CDC 200/350
Wartung und Reinigung
Die Inspektion und Wartung hat gemäß den D+H-
Wartungshinweisen zu erfolgen. Es dürfen nur
original D+H-Ersatzteile verwendet werden. Eine
Instandsetzung erfolgt ausschließlich durch D+H.
Wischen Sie Verschmutzungen mit einem trock-
enen, weichen Tuch ab.
Verwenden Sie keine Reinigungs- oder Lösemittel.
Elektrogeräte, Zubehör und Verpackungen sollen
einer umweltgerechten Wiederverwertung zugeführt
werden.
Nur für EU-Länder:
Werfen Sie Elektrogeräte nicht in den
Hausmüll!
Gemäß der Europäischen Richtlinie
2002/96/EG über Elektro- und
Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt
und einer umweltgerechten Wiederverwertung
zugeführt werden.
Entsorgung
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das
unter „Technische Daten“ beschriebene Produkt mit
den folgenden Richtlinien übereinstimmt:
2004/108/EG, 2006/95/EG
Technische Unterlagen bei:
D+H MechatronicAG, D-22949Ammersbek
Thomas Kern Maik Schmees
Vorstand Prokurist, Technischer Leiter
12.06.2010
Auf alle D+H-Artikel erhalten Sie Garantie
ab belegter Übergabe der Anlage bis max. 3 Jahre
nach Auslieferungsdatum, wenn die Montage bzw.
Inbetriebnahme durch einen von D+H autorisierten
durchgeführt
wurde.
Bei Anschluss von D+H-Komponenten an
Fremdanlagen oder Vermischung von D+H-
Produkten mit Teilen anderer Hersteller erlischt die
D+H-Garantie.
2 Jahre
Service- und Vertriebspartner
Garantie
Mot. b
(BN)
Mot. a
(WH)
Aderbelegung Stecker
(YE) gelb
(GY) grau
(GN) grün
(BN) braun
(WH) weiss

99.823.30 2.1/02/12
5/16
English
CDC 200/350

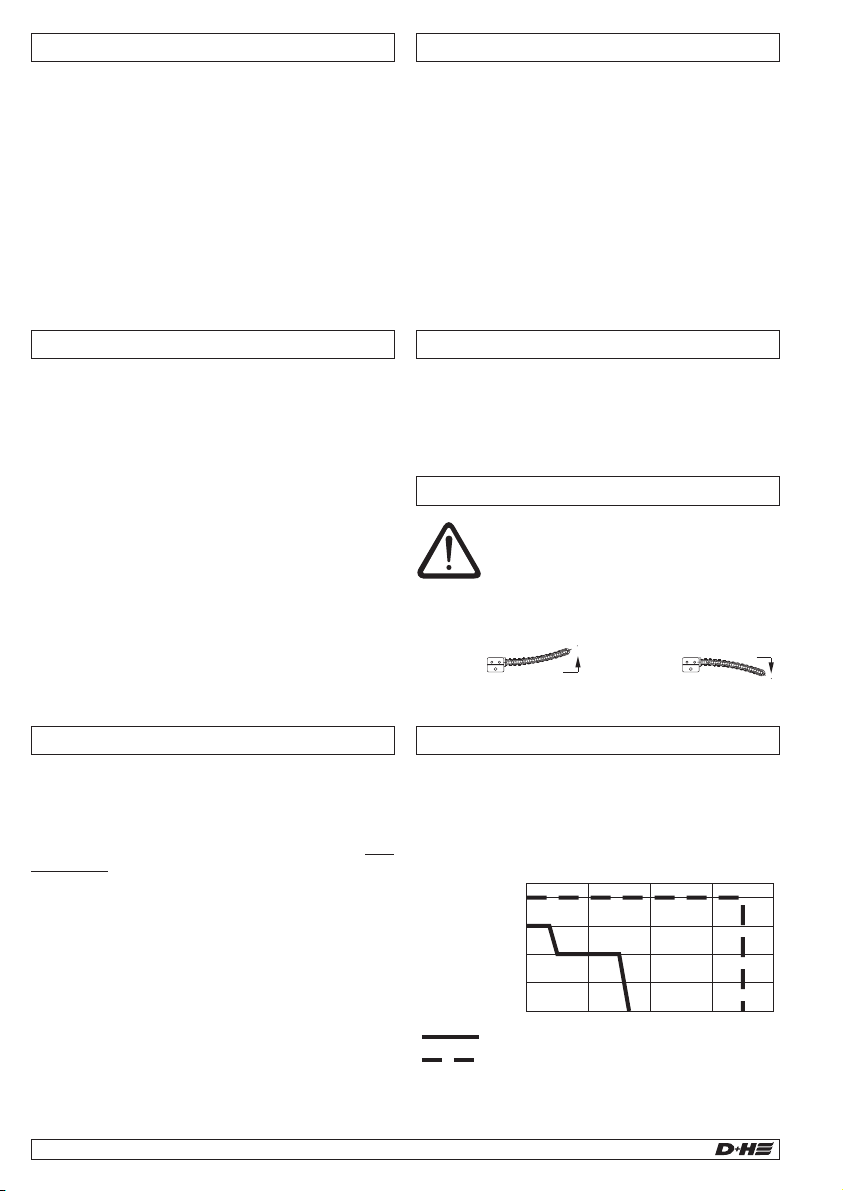

Scope of supply
Drive unit with 2.5 m silicone cable. Depending on
the type of window, different bracket sets are
available separately.
Features
- Microprocessor controlled electronics
- Adjusting of stroke with PLP1 directly at the drive
- Individually programmable via Powerline (PLP1
and PDAservice tool)
- Current and signals loopable for max. 3 drives in a
series without a tandem mode (TMS)
- Tandem-safety function for operation of 2 drives
on one sash
- Power supply from left or right
Intended use
- Chain drive for electric opening and closing of
windows and flaps in the facade and roof area
- Operating voltage 24 VDC
- Usable for smoke extraction, D+H Euro-SHEV
in accordance with DIN EN 12101-2 as well
as daily ventilation
- Suitable for indoor mounting only
Minimum sash height
In order to guarantee safe and reliable operation of
the chain drive, the minimum sash height of the
window must absolutely be taken into consideration!
The details apply to a
Minimum sash height (mm) = stroke (mm) x 3.9
Stroke Minimum sash height
150 mm 300 mm
280 mm 450 mm
350 mm 550 mm
non-rotational installation of the drive!
Standard chain
Side bow chain -SBD
Observe maximum pressure load of the chain!
Maximum pressure load of chain is not automatically
identical with maximum pressure force of the drive!
Pressure load (N)
Stroke
200N
150N
100N
50N
100 mm
200 mm
300 mm
400 mm
-SBD
Standard
Pressure load diagram
Operating voltage 24 VDC!
Do not connect directly to the mains supply!
- Connection must be carried out by a
certified electrical technician
- Danger of crushing hands and fingers!
- Keep people away from the operating area of
the drive
- Keep children away from the control
- Use only in dry rooms
- Suitable for indoor mounting only.
Use rain detector in locations where there is a risk
of rain
- Use unmodified original D+H parts only
Observe enclosed red safety note!
Safety notes
SBD "down"
SBU "up"
Chain type
The mounting instructions for the bracket
set must be observed before mounting.
Always observe and comply with the
information in the mounting instructions.
Attention with side bow chains SBD and SBU

99.823.30 2.1/02/12
6/16
English
CDC 200/350

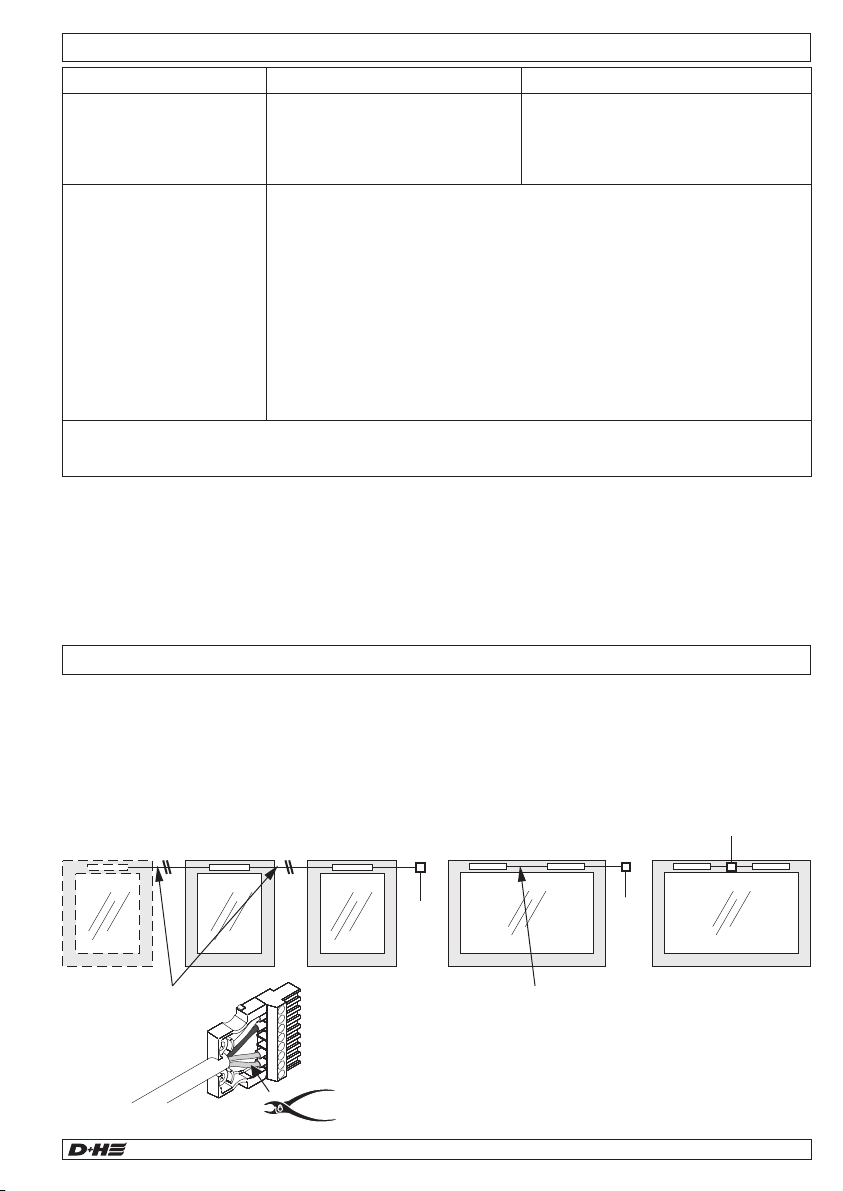

Technical data
Type CDC 200/350 CDC 200/350 -SBD
Rated voltage 24 VDC, ±15%, 0,6A 24 VDC, ±15%, 0,5A
Chain type Standard chain Side bow chain
Nominal pressure 200 N + aprox. 20% cut-off reserve 150 N + aprox. 20% cut-off reserve
(temporary) (temporary)
Nominal tractive force 150 N safety cut-off force
Nominal locking force aprox. 1500 N
Runtime-OPEN aprox. 6,7 mm/s
Runtime-CLOSED aprox. 5 mm/s
Service life >10.000 double strokes
Housing Aluminium pressure die casting, -RAL9006 (White aluminium)
Protective system IP 50
Temp.range -5 ... +75°C
Fire stability 30 min / 300°C
Connection 2,5 m silicone cable
Closing edge protection = deactivated
Locking relief = activated (retraction lift max. 0.2 mm)
CDC-PC xxxx-T01
* TMS line must
be disconnected!
CDC-PC xxxx-T01
* *

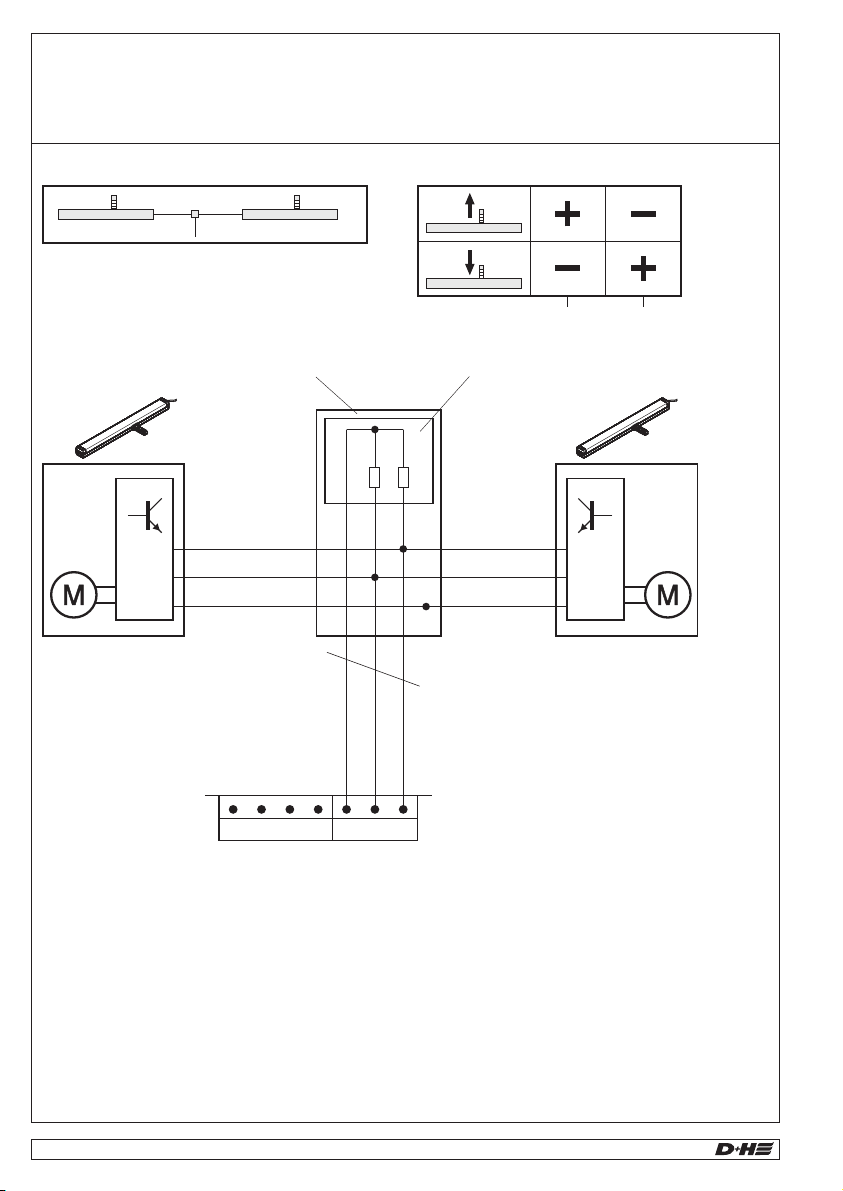

Tandem Safety Function
For the operation of 2-3 drives on separate vents the
tandem safety function (TMS) may not be used! For
this the TMS line (yellow) of the connection cable
CDC-PC xxxx of the drives is disconnected, so that
the remaining drive(s) are still opened in case of fire
in the event of a failure, under voltage or overload
cut-out.
Whenever two drives are operated on a single sash,
the tandem safety function can be used. This
function connects the cut-offs of the two drives in
such a way that if one drive is cut off due to overload,
the other drive will also be cut off.
In this case active jamming protection may not
activated!

99.823.30 2.1/02/12
7/16
English
CDC 200/350
YE (-TMS)
GY (-BRV)
BN (Mot. b)
WH (Mot. a)
Option -BRV
YE (-TMS)
GY (-SGI)
GN (-SGI)
BN (Mot. b)
WH (Mot. a)
Option -SGIStandard
YE (-TMS)
BN (Mot. b)
WH (Mot. a)
Mot. b
(BN)
Mot. a
(WH)

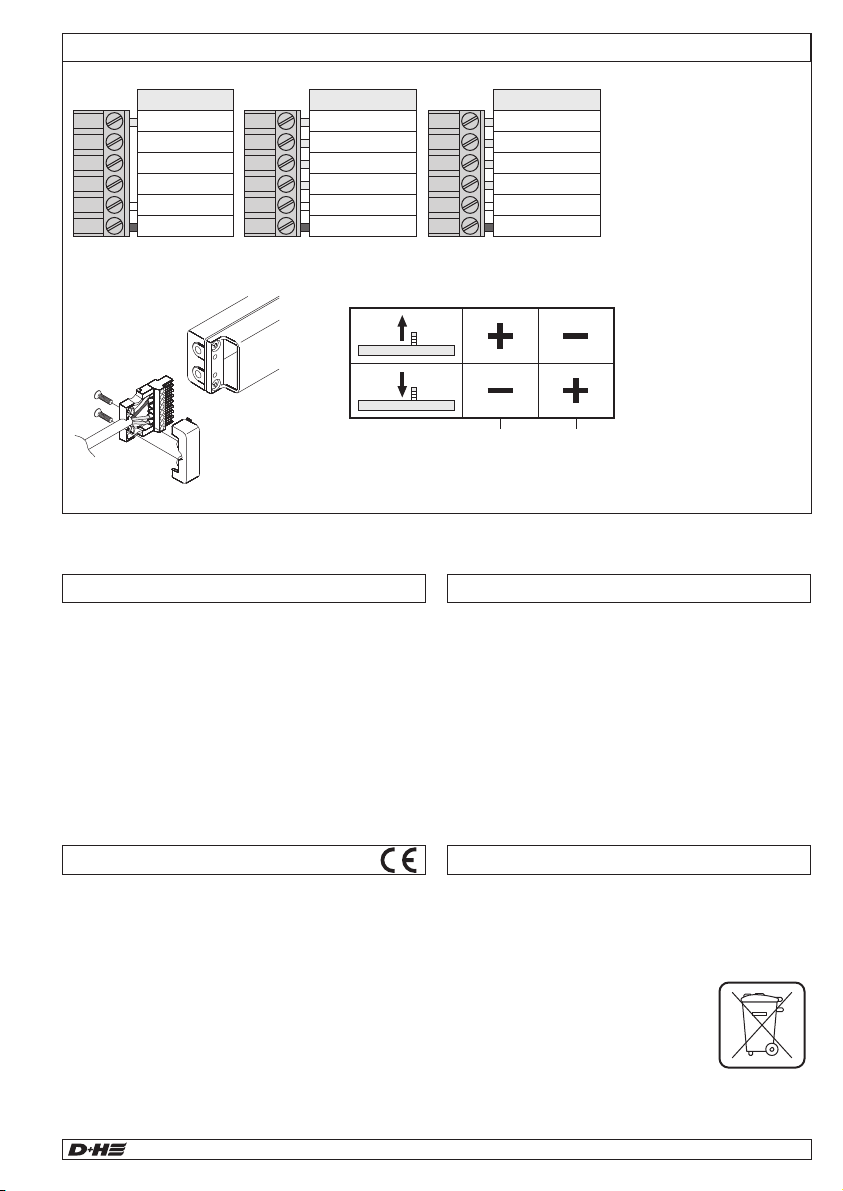

Pin Assignment
(YE) yellow
(GY) grey
(GN) green
(BN) brown
(WH) white
Maintenance and cleaning
Inspection and maintenance has to be carried out
according to D+H maintenance notes. Only original
D+H spare parts may be used. Repair is to be carried
out exclusively by D+H.
Wipe away debris or contamination with a dry, soft
cloth.
Do not use cleaning agents or solvents.
Electrical devices, accessories and packaging
should be sorted for environmental-friendly recycling.
Only for EC countries:
Do not dispose electrical
devices into household waste!
According the European Guideline
2002/96/EC for waste electrical and
electronic equipment and its implemen-
tation into national right, electrcal
devices that are no longer usable must be collected
separately and disposed of in an environmentally
correct manner.
Disposal
Guarantee
You will get for all D+H products
from date of verified handing over of the system up to
maximal 3 years after date of delivery, when
mounting and starting has been carried out by
D+H guarantee is expired, with connection of D+H
components with external systems or with mixing of
D+H products with parts of other manufacturers.
2 years guarantee
an
authorized D+H-distributor.
Declaration of Conformity
We declare under our sole responsibility that the
product described under “Technical Data” is in
conformity with the following directives:
2004/108/EC, 2006/95/EC
Technical file at:
D+H MechatronicAG, D-22949Ammersbek
Thomas Kern Maik Schmees
Member of the Board Authorized signatory, Technical Director
12.06.2010

CDC 200/350
8/16
Français
Caractéristiques
- Système électronique à commande par micro
possesseur
- course directement réglable sur le moteur avec
PLP 1
- programmation individuelle possible via
Powerline (PLP1 et PDAServicetool)
- courant et signaux bouclables pour au plus 3
moteurs en série sans fonction de sécurité
tandem (TMS)
- Fonction de sécurité tandem (TMS) pour le
fonctionnement de 2 moteurs sur un battant
- Alimentation en courant électrique possible par le
côté gauche ou droit
Utilisation conforme
- Boîtiers à chaîne pour ouverture et fermeture
électrique de fenêtres en façades et sur toits
- Tension de service 24 VDC
- Intégrable dans les ouvertures de systèmes de
désenfumage, D+H Euro-EFC selon DIN EN
12101-2, et utilisable pour la ventilation
quotidienne
- Uniquement pour montage à l'intérieur
Hauteur minimale du battant
Respecter impérativement la hauteur minimale du
battant de la fenêtre afin de garantir un
fonctionnement sûr et fiable du boîtier à chaîne !
Les données s'appliquent à
Hauteur minimale du battant (mm) = course (mm) x
3,9
Course Hauteur minimale du battant
150 mm 300 mm
280 mm 450 mm
350 mm 550 mm
un montage
du moteur !
Chaîne standard
Chaînes à flexion latérale -SBD
non
orientable
Respecter la charge de pression de la chaîne !
La charge de pression maximale de la chaîne ne
correspond pas automatiquement à la force de
pression maximale de la motorisation !
charge de
pression (N)
Course
200N
150N
100N
50N
100 mm
200 mm
300 mm
400 mm
-SBD
Standard
diagramme de charge de pression
Contenu de la livraison
Motorisation avec câble silicone de 2,5 m. En
fonction du type de fenêtre, différents kits de fixation
sont disponibles.
Tension de service 24 VDC !
Ne pas raccorder directement au secteur !
- Seul un électricien qualifié est autorisé à
procéder au raccordement
- Risque d'écrasement des doigts dans la zone
accessible aux mains
- Tenir les personnes à l'écart de la zone
de mouvement de la motorisation
- Tenir les enfants à l'écart de la commande
- N'utiliser que dans des locaux secs
- Uniquement pour montage à l'intérieur
Dans le cas de risques liés à la pluie, utiliser un
détecteur de pluie
- Utiliser uniquement des pièces d'origine D+H
non modifiées
Respecter les indications figurant sur
la notice de sécurité rouge ci-jointe !
Consignes de sécurité
99.823.30 2.1/02/12
SBD "down"
SBU "up"
Type de chaîne
Avant le montage de la motorisation,
veuillez consulter la notice de montage
du kit de console. Les instructions de
montage qu'elle contient sont à
respecter absolument.
Attention lorsqu'il s'agit de chaînes SBD / SBU

CDC 200/350
9/16
Français
Caractéristiques techniques
Type CDC 200/350 CDC 200/350 -SBD
Alimentation 24 VDC, ±15%, 0,6A 24 VDC, ±15%, 0,5A
Type de chaîne Chaîne standard Chaînes à flexion latérale
Force de pression nominale 200 N + env. 20% de réserve 150 N + env. 20% de réserve
de coupure (temporaire) de coupure (temporaire)
Force de traction nominale 150 N pouvoir de coupure de sécurité
Force de verrouillage
nominale env. 1500 N
Temps de parcours-
-OUVERTURE env. 6,7 mm/s
-FERMETURE env. 5 mm/s
Durée de vie >10.000 courses doubles
Boîtier Aluminium coulé sous pression, ~RAL9006 (Aluminium blanc)
Type de protection IP 50
Plage de temp. -5 ... +75°C
Résistance au feu 30 min / 300°C
Connexion Câble silicone 2,5 m
CDC-PC xxxx-T01
* Sectionner la
ligne de la TMS !
CDC-PC xxxx-T01
* *
Function de sécurité tandem
Il est interdit d'utiliser la fonction de sécurité tandem
(TMS) pour le fonctionnement de 2 à 3 moteurs sur
des battants séparés. Il est alors requis de
sectionner la ligne de la TMS (jaune) du câble de
raccordement -CDC-PC xxxx des moteurs de
manière à ce que l'ouverture des battants demeure
possible lors d'une panne, d'une sous-tension ou
d'une coupure de surcharge d'un moteur via le ou les
autres moteurs en cas d'incendie.
Dans le cas d’un fonctionnement avec 2 moteurs sur
un battant, on doit utiliser la fonction de sécurité
tandem (TMS). Les dispositifs de coupure des deux
moteurs sont alors connectés entre eux. Ainsi, lors
d'une coupure de surcharge d'un moteur, l'autre
s'arrête également.
Il est interdit de retirer la sécurité anti-pincement
active dans un tel cas!
Systéme anti-coincement = desactivée
Relâchement de la contrainte sur les joints = activée (course max. 0,2 mm)
99.823.30 2.1/02/12

10/16
Français
CDC 200/350
YE (-TMS)
GY (-BRV)
BN (Mot. b)
WH (Mot. a)
Option -BRV
YE (-TMS)
GY (-SGI)
GN (-SGI)
BN (Mot. b)
WH (Mot. a)
Option -SGIStandard
YE (-TMS)
BN (Mot. b)
WH (Mot. a)
Mot. b
(BN)
Mot. a
(WH)
Brochage des fiches
(YE) jaune
(GY) gris
(GN) vert
(BN) brun
(WH) blanc
Les appareils électriques, accessoires et emballa-
ges sont à éliminer en vue de leur récupération
conforme à l’environnement.
Uniquement pour les pays de la CE :
Ne jetez pas d’appareils électriques dans les
ordures ménagères !
Conformément à la directive
européenne 2002/96/CE relative
aux vieux appareils électriques et
électroniques et sa mise en
application par le droit national, les
appareils électriques hors d’usage doivent être
collectés séparément et éliminés en vue de leur
récupération conforme à l’environnement.
Nous déclarons sous notre responsabilité
exclusive que le produit décrit sous les « Données
techniques » est conforme aux directives suivantes
:
2004/108/EG, 2006/95/CE
Pour recevoir les documents techniques, prière de
s’adresser à
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Président Fondé de pouvoir, Dir. technique
12.06.2010
Déclaration de conformité Elimination
L’inspection et la maintenance sont à effectuer
conformément aux conseils de maintenance
de D+H. Utilisez impérativement des pièces de
rechange originales de D+H. Une réparation doit
uniquement être effectuée par D+H. Essuyez les
salissures à l’aide d’un chiffon sec et doux.
N’utilisez ni nettoyant ni solvant.
Maintenance et nettoyage
Nous accordons une garantie de 2 ans sur tous les
articles D+H à dater de la réception de l’équipement,
documents à l’appui, au maximum de 3 ans après la
date de livraison, à condition que le montage resp. la
mise en service ait été effectuée par un partenaire de
service et de vente agréé par D+H.
Le fabricant refuse toute garantie dès que les
composants de D+H sont raccordés à des
équipements de provenance étrangère ou si des
produits de D+H sont mélangés avec des pièces
d’un autre fabricant.
Garantie
99.823.30 2.1/02/12

11/16
Español
CDC 200/350
Extensión de suministro
Motor con 2,5 m de cable de silicona. Dependiendo
del tipo de apertura, pueden obtenerse por
separado, diferentes juegos de fijación.
Características
- Electrónica controlada por microprocesador
- La carrera puede ajustarse directamente en el
accionamiento con PLP 1
- Programación individual mediante el Powerline
(PLP1 y herramienta de servicio PDA)
- La corriente y las señales pueden conectarse en
bucle para un máximo de 3 accionamientos en
serie sin funcionamiento en tándem
- Función de seguridad tándem (TMS) para el
servicio de dos motores en una misma hoja
- Alimentación posible desde la derecha o
izquierda
Utilización reglamentaria
- Accionamiento por cadena para la apertura y el
cierre motorizado de ventanas y compuertas en
fachadas y techos
- Tensión de servicio 24 VDC
- Se puede utilizar en aperturas de extracción de
humos, D+H Euro-SVHC conforme a la norma
DIN EN 12101-2, así como para la ventilación
natural diaria
- Adecuado únicamente para el montaje interior
Altura mínima de la hoja
¡Para garantizar un funcionamiento seguro y fiable
del accionamiento por cadena deberá observarse
sin falta la altura mínima de la hoja!
¡Las indicaciones son válidas para el montaje no
giratorio del accionamiento!
Altura mínima de la hoja (mm) = Carrera (mm) x 3,9
Carrera Altura mínima de la hoja
150 mm 300 mm
280 mm 450 mm
350 mm 550 mm
Cadena estándar
Cadenas de flexión lateral -SBD
¡Observe la carga de compresión máxima de la
cadena!
¡La carga de compresión máxima de la cadena no se
corresponde automáticamente con la fuerza de
compresión máxima del accionamiento!
carga de
compresión (N)
Carrera
200N
150N
100N
50N
100 mm
200 mm
300 mm
400 mm
-SBD
Estándar
Diagrama de carga de compresión
¡Tensión de servicio 24 VDC!
¡No conectar directamente a la red eléctrica!
- La conexión deberá ser realizada únicamente por
un técnico electricista
- Peligro de aplastamiento en la zona accesible
a las manos
- Mantener a las personas alejadas del área de
trabajo del accionamiento
- Mantener alejados a los niños de los dispositivos
de control
- Usar solo en lugares secos
- Sólo es apropiado para el montaje interior.
En casos de peligro por lluvia, deberán utilizarse
sensores de lluvia
- Emplear únicamente piezas originales D+H no
modificadas
¡Respetar las indicaciones de la hoja de serguridad
adjunta!
Notas de seguridad
99.823.30 2.1/02/12
SBD "down"
SBU "up"
Tipo de cadena
Antes de montar el accionamiento, lea
las instrucciones de montaje de la
consola. Las instrucciones de montaje
allí descritas son de obligado
cumplimiento.
¡Atención! En las cadenas SBD/SBU

Datos técnicos
Tipo CDC 200/350 CDC 200/350 -SBD
Alimentación 24 VDC, ±15%, 0,6A 24 VDC, ±15%, 0,5A
Tipo de cadena Cadena estándar Cadenas de flexión lateral
Fuerza empuje nominal 200 N + aprox. 20% de reserva 150 N + aprox. 20% de reserva
(breve) (breve)
Fuerza tracción nominal 150 N fuerza de corte de seguridad
Fuerza de bloqueo nominal aprox. 1500 N
Tiempo de actuación-ABRIR aprox. 6,7 mm/s
Tiempo de actuación-CIERRE aprox. 5 mm/s
Tiempo de vida >10.000 dobles carreras
Carcasa Fundición de aluminio bajo presión, -RAL9006 (aluminio blanco)
Protección IP 50
Temperatura -5 ... +75°C
Resistencia al fuego 30 min / 300°C
Conexión 2,5 m cable de silicona
Protección en el borde al cerrar = desactivado
Alivio de la presión de las gomas = activado (Carrera de descarga máx. 0,2 mm)
CDC-PC xxxx-T01
* ¡El cable TMS debe
desconectarse!
CDC-PC xxxx-T01
* *
Función de seguridad tándem
¡Para el funcionamiento de 2-3 accionamientos en
hojas individuales no debe utilizarse la función de
seguridad tándem (TMS)! En este caso se
desconectará el cable TMS (amarillo) del cable de
conexión CDC-PC xxxx de los accionamientos, de
forma que en caso de avería, subvoltaje o una
desconexión por sobrecarga de un accionamiento,
el o los otros accionamientos se abran en caso de
incendio.
Al actuar dos accionamientos en una hoja, se puede
utilizar la función de seguridad tándem (TMS). En
este supuesto las desconexiones de los dos
accionamientos se unen, de forma que en caso de
una desconexión por sobrecarga de un
accionamiento también se desconecte el segundo
accionamiento.
¡En este supuesto no deberá activarse la
protección activa anti-pinzamiento!
99.823.30 2.1/02/12
CDC 200/350
12/16
Español

YE (-TMS)
GY (-BRV)
BN (Mot. b)
WH (Mot. a)
Optional -BRV
YE (-TMS)
GY (-SGI)
GN (-SGI)
BN (Mot. b)
WH (Mot. a)
Optional -SGIEstándar
YE (-TMS)
BN (Mot. b)
WH (Mot. a)
Mot. b
(BN)
Mot. a
(WH)
Asignación de cables
(YE) amarillo
(GY) gris
(GN) verde
(BN) marrón
(WH) blanco
2 años de garantía para todos los productos D+H
desde la fecha de su puesta en marcha, hasta un
máximo de 3 años de la fecha de la entrega, siempre
que el montaje y la puesta en marcha hayan sido
realizados por un .
La garantía de D+H expira, en el caso de conexión
de componentes de D+H con otros equipos o
cuando se mezclan los productos de D+H con los de
otros fabricantes.
distributor autorizado de D+H
Declaramos bajo nuestra responsabilidad, que
el producto descrito bajo “Datos técnicos” está
en conformidad con las regulaciones:
2004/108/EG, 2006/95/EG
Expediente técnico en:
D+H MechatronicAG, D-22949Ammersbek
Thomas Kern Maik Schmees
Junta directiva Apoderado, Director técnicor
12.06.2010
Declaración de conformidad
Recomendamos que los aparatos eléctricos,
accesorios y embalajes sean sometidos a un
proceso de recuperación que respete el medio
ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas
a la basura! Conforme a la Directriz
Europea 2002/96/CE sobre aparatos
eléctricos y electrónicos inservibles,
tras su transposición en ley nacional,
deberán acumularse por separado las
herramientas eléctricas para ser sometidas a un
reciclaje ecológico.
Eliminación
La inspección y el mantenimiento deben realizarse
conforme a las instrucciones de mantenimiento de
D+H. Únicamente se utilizarán piezas de recambio
originales D+H. Los trabajos de reparación serán
realizados exclusivamente por D+H.
Elimine cualquier tipo de suciedad con un paño seco y
suave.
Mantenimiento y limpieza Garantía
CDC 200/350
13/16
Español
99.823.30 2.1/02/12

-TMS (YE)
Mot. b (BN)
Mot. a (WH)
(BK)
(BK)
(OG)
2x47kΩ
EM 47K *
* Nicht bei / Not in case of / Pas pour / No en el caso : GVL 830x-E, -K, -M
Attention!
**Kabel gemäß D+H Kabelverlegetabelle (siehe Gebrauchsanleitung der Zentrale)
Achtung! Je Flügel 2 Antriebe berücksichtigen /
Cable according to D+H table for layout of cables (See instructions for use of control panel)
2 drives required for each wing /
Câble selon le tableau de câblage de D+H (Voire fiche technique de la centrale).
se necesitan 2 motores por cada batienteAtención!
Attention! prendre en compte 2 moteurs par ouvrant /
Cable conforme a la tabla de cableado D+H (Véanse instrucciones de uso de la central)
1.
-TMS (YE)
Mot. b (BN)
Mot. a (WH)
Abzweigdose /
Junction box /
Boîte de dérivation /
Caja de conexión
12345
L
6
N–
7
ZA E/X ab
LT
Gruppe / Group / Groupe / Grupo
Überwachung / Monitoring / Supervision / Supervisión Mot. a Mot. b
MOT
Mot. b
(BN)
Mot. a
(WH)
Anschluss von 2 Antrieben sternförmig /
Connection of 2 drives star-shaped /
Raccordement de 2 moteurs en étoile /
Conexión de 2 accionamientos en estrella
2.
***
(GN) grün / green / vert / verde
(YE) gelb / yellow / jaune / amarillo
(OG) orange / orange / orange / naranja
(BN) braun / brown / brun / marrón
(BK) schwarz / black / noir / negro
(WH) weiss / white / blanc / blanco
(GY) grau / grey / gris / gris
99.823.30 2.1/02/12
CDC 200/350
14/16
DE/EN/FR/ES

-TMS (YE) *
Mot. b (BN)
Mot. a (WH)
Abzweigdose /
Junction box /
Boîte de dérivation /
Caja de conexión
(BK)
(BK)
(OR)
2x47kΩ
**
EM 47K *
-TMS (YE)
Mot. b (BN)
n.c. (OG)
Mot. a (WH)
12345
L
6
N–
7
ZA E/X ab
LT
Überwachung / Monitoring / Supervision / Supervisión Mot. a Mot. b
MOT
Mot. b
(BN)
Mot. a
(WH)
**** ****
Anschluss von 1 bis max. 3 Antriebe durchgeschliffen /
Connection of 1 up to max. 3 drives looped through /
Raccordement de 1 jusqu'au plus 3 moteurs par bouclage /
Conexión de 1 hasta un máximo de 3 accionamientos en bucle
2.-3. 1.
*
**
Gruppe / Group / Groupe / Grupo
* Nicht bei / Not in case of / Pas pour / No en el caso :
GVL 830x-E, -K, -M
Protect TMS wire against short circuit /
TMS Protéger contre les courts-circuits / TMS Proteger contra cortacircuitos
**** Verbindungskabel CDC-PC xxxx-T01 (Achtung! Siehe Seite 3) /
Connecting cable CDC-PC xxxx-T01 (Attention! See page 6) /
Câble de raccordement CDC-PC xxxx-T01 (Attention ! voir page 9) /
Cable de conexión CDC-PC xxxx-T01 (¡Atención! Véase página 12)
Attention!
** Kabel gemäß D+H Kabelverlegetabelle
(siehe Gebrauchsanleitung der Zentrale)
Je Flügel 2 Antriebe berücksichtigen /
Cable according to D+H table for layout of cables (See instructions for use of control panel)
2 drives required for each wing /
Câble selon le tableau de câblage de D+H (voire fiche technique de la centrale)
se necesitan 2 motores por cada batiente
Achtung!
Atención!
Attention! prendre en compte 2 moteurs par ouvrant /
Cable conforme a la tabla de cableado D+H (véanse instrucciones de uso de la central)
*** TMS gegen Kurzschluss sichern /
CDC 200/350
15/16
DE/EN/FR/ES 99.823.30 2.1/02/12

99.823.30 2.1/02/12
240 mm 165 mm
==
Abmessungen / Dimensions / Dimensions / Dimensiones
30 mm
35 mm
405 mm
D+H MechatronicAG
Georg-Sasse-Str. 28-32
22949Ammersbek
Tel. [phone]
Fax [phone]
, Germany
: +49 239
: +49
E-Mail: [e-mail]
www.dh-partner.com
© 2011 D+H Mechatronic AG, Ammersbek
.
Technische Änderungen vorbehalten /
Rights to technical modifications reserved /
Sous réserve de modifications techniques /
Derecho reservado a modificaciones técnicas
100 % Recyclingpapier / Recycled paper / Papier recyclé / Papel reciclado
