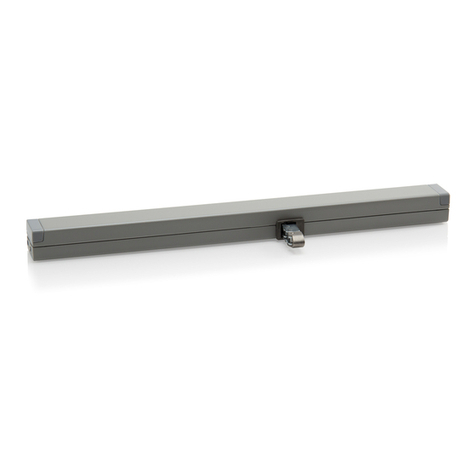

D+H CDC 200 -BSY+ User manual

CDC 200/350 (-SBD)-BSY+
99.823.67 2.5/11/13
Konsolensätze bitte separat bestellen /
Please order bracket sets separately /
Prière de commander séparément les kits de fixation /
Rogamos que pidan los juegos de fijación por separado
CDC-PC xxxx-T02
de Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . 18
Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . 20
Dimensión
en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 6
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 18
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 20
fr Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 10
Connexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 18
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 20
es Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 14
Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 18
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 20

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
2/20 Deutsch
Bestimmungsgemäße Verwendung
- Kettenantrieb zum elektromotorischen Öffnen und
Schließen von Fenstern und Klappen im
Fassaden- und Dachbereich
- Betriebsspannung 24 V DC
- Einsetzbar für Öffnungen zur Rauchableitung,
D+H Euro-RWA gemäß DIN EN 12101-2
sowie für täglichen Lüftungsbetrieb
- Nur für die Innenmontage geeignet
Leistungsmerkmale
- Mikroprozessorgesteuerte Synchro-Elektronik
BSY+ für sicheren und präzisen Synchronlauf
von bis zu 8 Antrieben
- Individuell programmierbar über Software SCS
- Besonders leise im Lüftungsbetrieb durch
reduzierte Motordrehzahl
- Schutzsystem für die Hauptschließkante
- Versorgung und Bus-Signale für max. 3 Antriebe
durchschleifbar
- Stromversorgung von links oder rechts möglich
- Dichtungsentlastung nach Schließvorgang
- Direkter Anschluss einer zusätzlichen Schließ-
kanten-Klemmschutzleiste am Antrieb möglich
(Option -SKS)
Mindest-Flügelhöhe/ -breite
Die Angaben gelten für
nicht drehbare Montage des Antriebes!
Standardkette:
Mindestmaß (x) (mm) = Hub (mm) x 3,9
Seitenbogenkette:
Hub Mindestmaß (x)
150 mm = 300 mm
280 mm = 450 mm
350 mm = 550 mm
x
x
Maximale Drucklast der Kette beachten!
Die maximale Drucklast der Kette entspricht nicht
automatisch der maximalen Druckkraft des
Antriebes!
Drucklastdiagramm
Drucklast (N)
Hub
200N
150N
100N
50N
100 mm 200 mm 300 mm 400 mm
-SBD / -SBU Standard
600 mm
CDC 200/350 (-SBD)-BSY+ 3/20
Deutsch
99.823.67 2.5/11/13
Technische Daten
Typ CDC 200/350 -BSY+ CDC 200/350 -SBD -BSY+
Versorgung 24 V DC, ±15 %, 0,6 A 24 V DC, ±15 %, 0,5 A
Kettentyp Standardkette Seitenbogenkette
Nenn-Druckkraft 200 N 150 N
Nenn-Verriegelungskraft ca. 1500 N
Lebensdauer >10.000 Doppelhübe
Gehäuse Aluminiumdruckguss
Schutzart IP 50
Temp.Bereich -5 ... +75 °C
Temp.Standsicherheit 30 min / 300 °C
Nenn-Hublänge * max. 350 mm
Zusatzfunktionen * Schließkantenschutz = aktiviert (3 Wiederholungshübe),
Dichtungsentlastung = aktiviert (Entlastungshub max. 0,2 mm)
* Programmierbar mit Software SCS
77 mm
5 mm/s
150 N
5 mm/s
150 N
23
Laufgeschwindigkeiten
und Kräfte
Alle Kräfte + ca. 20 % Abschaltreserve (kurzzeitig)
CDC 200/350-BSY+:200 N, 6,7 mm/s
CDC 200/350-SBD-BSY+: 150 N, 6,7 mm/s
Hauptschließkante
Nebenschließkante
Neben-
schließkante
Schließkantenschutz
In Laufrichtung "ZU" verfügt der Antrieb über einen
aktiven Schutz für die Hauptschließkante. Bei einer
Überlast im Schließbereich 3 und 2 fährt der Antrieb
für 10 Sekunden wieder "AUF". Danach fährt der
Antrieb wieder "ZU". Sollte nach drei Versuchen ein
Einfahren nicht möglich sein, bleibt der Antrieb in
dieser Stellung stehen.
Zusätzlich verfügt der Antrieb über einen passiven
Schutz. Die Schließgeschwindigkeit wird im
Schließbereich 2 und 1 auf 5 mm/s reduziert.
An den Nebenschließkanten können
deutlich höhere Kräfte auftreten.
Quetschgefahr im handzugänglichen
Bereich.
Lieferumfang
Antriebseinheit, 2,5 m Silikonkabel.
Abhängig vom Fenstertyp sind verschiedene
Konsolensätze separat erhältlich.
Sicherheitshinweise
Betriebsspannung 24 V DC!
Nicht am Stromnetz direkt anschließen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Personen aus dem Fahrbereich des Antriebes
fernhalten
- Kinder von der Steuerung fernhalten
- Drucklast-Diagramm der Kette beachten!
- Nur in trockenen Räumen verwenden
- Nur für die Innenmontage geeignet. Bei Gefahr
durch Regen, Regenmelder verwenden
- Nur unveränderte D+H-Originalteile verwenden
Beiliegenden roten Sicherheitszettel beachten!
Kettentypen
Vor der Montage des Antriebes ist die
Montageanleitung des Konsolensatzes
zu beachten. Die darin enthaltenen
Montagehinweise sind unbedingt
einzuhalten.
Achtung bei SBD / SBU Ketten.
-SBD
Standardkette
-SBU
Seitenbogenkette Seitenbogenkette

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
2/20 Deutsch
Bestimmungsgemäße Verwendung
- Kettenantrieb zum elektromotorischen Öffnen und
Schließen von Fenstern und Klappen im
Fassaden- und Dachbereich
- Betriebsspannung 24 V DC
- Einsetzbar für Öffnungen zur Rauchableitung,
D+H Euro-RWA gemäß DIN EN 12101-2
sowie für täglichen Lüftungsbetrieb
- Nur für die Innenmontage geeignet
Leistungsmerkmale
- Mikroprozessorgesteuerte Synchro-Elektronik
BSY+ für sicheren und präzisen Synchronlauf
von bis zu 8 Antrieben
- Individuell programmierbar über Software SCS
- Besonders leise im Lüftungsbetrieb durch
reduzierte Motordrehzahl
- Schutzsystem für die Hauptschließkante
- Versorgung und Bus-Signale für max. 3 Antriebe
durchschleifbar
- Stromversorgung von links oder rechts möglich
- Dichtungsentlastung nach Schließvorgang
- Direkter Anschluss einer zusätzlichen Schließ-
kanten-Klemmschutzleiste am Antrieb möglich
(Option -SKS)
Mindest-Flügelhöhe/ -breite
Die Angaben gelten für
nicht drehbare Montage des Antriebes!
Standardkette:
Mindestmaß (x) (mm) = Hub (mm) x 3,9
Seitenbogenkette:
Hub Mindestmaß (x)
150 mm = 300 mm
280 mm = 450 mm
350 mm = 550 mm
x
x
Maximale Drucklast der Kette beachten!
Die maximale Drucklast der Kette entspricht nicht
automatisch der maximalen Druckkraft des
Antriebes!
Drucklastdiagramm
Drucklast (N)
Hub
200N
150N
100N
50N
100 mm 200 mm 300 mm 400 mm
-SBD / -SBU Standard
600 mm
CDC 200/350 (-SBD)-BSY+ 3/20
Deutsch
99.823.67 2.5/11/13
Technische Daten
Typ CDC 200/350 -BSY+ CDC 200/350 -SBD -BSY+
Versorgung 24 V DC, ±15 %, 0,6 A 24 V DC, ±15 %, 0,5 A
Kettentyp Standardkette Seitenbogenkette
Nenn-Druckkraft 200 N 150 N
Nenn-Verriegelungskraft ca. 1500 N
Lebensdauer >10.000 Doppelhübe
Gehäuse Aluminiumdruckguss
Schutzart IP 50
Temp.Bereich -5 ... +75 °C
Temp.Standsicherheit 30 min / 300 °C
Nenn-Hublänge * max. 350 mm
Zusatzfunktionen * Schließkantenschutz = aktiviert (3 Wiederholungshübe),
Dichtungsentlastung = aktiviert (Entlastungshub max. 0,2 mm)
* Programmierbar mit Software SCS
77 mm
5 mm/s
150 N
5 mm/s
150 N
23
Laufgeschwindigkeiten
und Kräfte
Alle Kräfte + ca. 20 % Abschaltreserve (kurzzeitig)
CDC 200/350-BSY+:200 N, 6,7 mm/s
CDC 200/350-SBD-BSY+: 150 N, 6,7 mm/s
Hauptschließkante
Nebenschließkante
Neben-
schließkante
Schließkantenschutz
In Laufrichtung "ZU" verfügt der Antrieb über einen
aktiven Schutz für die Hauptschließkante. Bei einer
Überlast im Schließbereich 3 und 2 fährt der Antrieb
für 10 Sekunden wieder "AUF". Danach fährt der
Antrieb wieder "ZU". Sollte nach drei Versuchen ein
Einfahren nicht möglich sein, bleibt der Antrieb in
dieser Stellung stehen.
Zusätzlich verfügt der Antrieb über einen passiven
Schutz. Die Schließgeschwindigkeit wird im
Schließbereich 2 und 1 auf 5 mm/s reduziert.
An den Nebenschließkanten können
deutlich höhere Kräfte auftreten.
Quetschgefahr im handzugänglichen
Bereich.
Lieferumfang
Antriebseinheit, 2,5 m Silikonkabel.
Abhängig vom Fenstertyp sind verschiedene
Konsolensätze separat erhältlich.
Sicherheitshinweise
Betriebsspannung 24 V DC!
Nicht am Stromnetz direkt anschließen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Personen aus dem Fahrbereich des Antriebes
fernhalten
- Kinder von der Steuerung fernhalten
- Drucklast-Diagramm der Kette beachten!
- Nur in trockenen Räumen verwenden
- Nur für die Innenmontage geeignet. Bei Gefahr
durch Regen, Regenmelder verwenden
- Nur unveränderte D+H-Originalteile verwenden
Beiliegenden roten Sicherheitszettel beachten!
Kettentypen
Vor der Montage des Antriebes ist die
Montageanleitung des Konsolensatzes
zu beachten. Die darin enthaltenen
Montagehinweise sind unbedingt
einzuhalten.
Achtung bei SBD / SBU Ketten.
-SBD
Standardkette
-SBU
Seitenbogenkette Seitenbogenkette

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
4/20 Deutsch
Master 3
Slave 1
Slave 2
Das Antriebsset ist vom Werk aus eingestellt. Bei
Veränderungen des Auslieferzustandes (wie z.B.
Antriebe aus bestehendem Set heraus-
nehmen bzw. neu eingliedern)
müssen die Antriebe mit SCS
neu programmiert werden.
Wenn das Maß x nach der Montage größer gleich
23 mm ist, so ist ein Nullabgleich mit der Software
SCS notwendig.
Die Schließbereiche verschieben sich relativ zum
jeweils neuen Nullpunkt.
Antriebe mechanisch
spannungsfrei montieren.
Hierdurch wird eine
gleichmäßigere
Lastverteilung auf
alle Antriebe
gewährleistet.
Bei vertikal wirkender Zuganwendungen (z. B.
Dachluke) müssen ggf. die Kräfte mittels Software
SCS angepasst werden.
Montagehinweise
Slave 1
≥ 23 mm ? X
Aderbelegung Stecker
WH (Mot. a)
BN (Mot. b)
YE (Data a)
OG (n.c.)
GN (Data b)
Standard
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (BRV)
OG (n.c.)
WH (Mot. a)
Option -BRV
(GN) grün
(YE) gelb
(OG) orange
(BN) braun
(BK) schwarz
(WH) weiss
(GY) grau
(PK) rosa
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (-SGI / SKS / SA / SZ)
PK (+SGI / SKS )/ SA / SZ
WH (Mot. a)
Option -SGI/-SKS / SA / SZ
CDC 200/350 (-SBD)-BSY+ 5/20
99.823.67 2.5/11/13 Deutsch
Elektrogeräte, Zubehör und Verpackungen sollen
einer umweltgerechten Wiederverwertung zugeführt
werden.
Werfen Sie Elektrogeräte nicht in den
Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2002/96/EG über Elektro- und
Elektronik-Altgerät e und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt
und einer umweltgerechten Wiederverwertung
zugeführt werden.
Entsorgung
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das
unter „Technische Daten“ beschriebene Produkt mit
den folgenden Richtlinien übereinstimmt:
2004/108/EG, 2006/95/EG
Technische Unterlagen bei:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Vorstand Prokurist, Technischer Leiter
12.06.2010
Wartung und Reinigung
Die Inspektion und Wartung hat gemäß den D+H-
Wartungshinweisen zu erfolgen. Es dürfen nur
original D+H-Ersatzteile verwendet werden. Eine
Instandsetzung erfolgt ausschließlich durch D+H.
Wischen Sie Verschmutzungen mit einem trock-
enen, weichen Tuch ab.
Verwenden Sie keine Reinigungs- oder Lösemittel.
Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie
ab belegter Übergabe der Anlage bis max. 3 Jahre
nach Auslieferungsdatum, wenn die Montage bzw.
Inbetriebnahme durch einen von D+H autorisierten
Service- und Vertriebspartner durchgeführt
wurde.
Bei Anschluss von D+H-Komponenten an
Fremdanlagen oder Vermischung von D+H-
Produkten mit Teilen anderer Hersteller erlischt die
D+H-Garantie.
Garantie
Sichtprüfung:
Es darf nur ein Master Antrieb vorhanden sein.
Der Master hat, entsprechend der Anzahl der
gesamt Antriebe, die letzte Adresse.
Die Adresse ist auf den Antrieb aufgeklebt.
Slave Antriebe sind abwärts durchnummeriert.
Bsp.: In einer Gruppe, bestehend aus 3 Antrieben,
gibt es einen Master 3, einen Slave 2 und einen
Slave 1 Antrieb.
Achtung: gilt nur bei Auslieferzustand. Sobald die
Antriebe mittels SCS neu konfiguriert wur-
den gilt die werksseitige Adressierung nicht mehr!
Verdrahtung:
Ist die Gruppe ordnungsgemäß verdrahtet?
Siehe dazu Anschlusspläne.
Nullabgleich:
Nullabgleich durchführen.
Software SCS oder spezieller Magnet
MAG 502 wird benötigt.
D+H Service anrufen:
Konfigurierung der Antriebe erforderlich.
Die Software SCS wird benötigt.
Störungssuche
Eine CDC -BSY+ Synchrongruppe kann aus bis zu 8
Antrieben bestehen, welche über einen Bus kom-
munizieren. Jeder Antrieb hat seine eigene Adresse.
Diese ist mittels Software SCS konfigurierbar. Der
letzte Antrieb einer Synchrongruppe ist der Master,
welcher die restlichen Antriebe, die Slaves, steuert.
Kraftdifferenzen zwischen den Antrieben einer
Synchrongruppe werden durch eine intelli-gente
Kraft- und Positionsregelung ausgeglichen. Bei
Störung bzw. Ausfall eines Antriebes werden alle
Antriebe automatisch abgeschaltet.
Funktionsbeschreibung

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
4/20 Deutsch
Master 3
Slave 1
Slave 2
Das Antriebsset ist vom Werk aus eingestellt. Bei
Veränderungen des Auslieferzustandes (wie z.B.
Antriebe aus bestehendem Set heraus-
nehmen bzw. neu eingliedern)
müssen die Antriebe mit SCS
neu programmiert werden.
Wenn das Maß x nach der Montage größer gleich
23 mm ist, so ist ein Nullabgleich mit der Software
SCS notwendig.
Die Schließbereiche verschieben sich relativ zum
jeweils neuen Nullpunkt.
Antriebe mechanisch
spannungsfrei montieren.
Hierdurch wird eine
gleichmäßigere
Lastverteilung auf
alle Antriebe
gewährleistet.
Bei vertikal wirkender Zuganwendungen (z. B.
Dachluke) müssen ggf. die Kräfte mittels Software
SCS angepasst werden.
Montagehinweise
Slave 1
≥ 23 mm ? X
Aderbelegung Stecker
WH (Mot. a)
BN (Mot. b)
YE (Data a)
OG (n.c.)
GN (Data b)
Standard
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (BRV)
OG (n.c.)
WH (Mot. a)
Option -BRV
(GN) grün
(YE) gelb
(OG) orange
(BN) braun
(BK) schwarz
(WH) weiss
(GY) grau
(PK) rosa
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (-SGI / SKS / SA / SZ)
PK (+SGI / SKS )/ SA / SZ
WH (Mot. a)
Option -SGI/-SKS / SA / SZ
CDC 200/350 (-SBD)-BSY+ 5/20
99.823.67 2.5/11/13 Deutsch
Elektrogeräte, Zubehör und Verpackungen sollen
einer umweltgerechten Wiederverwertung zugeführt
werden.
Werfen Sie Elektrogeräte nicht in den
Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2002/96/EG über Elektro- und
Elektronik-Altgerät e und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt
und einer umweltgerechten Wiederverwertung
zugeführt werden.
Entsorgung
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das
unter „Technische Daten“ beschriebene Produkt mit
den folgenden Richtlinien übereinstimmt:
2004/108/EG, 2006/95/EG
Technische Unterlagen bei:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Vorstand Prokurist, Technischer Leiter
12.06.2010
Wartung und Reinigung
Die Inspektion und Wartung hat gemäß den D+H-
Wartungshinweisen zu erfolgen. Es dürfen nur
original D+H-Ersatzteile verwendet werden. Eine
Instandsetzung erfolgt ausschließlich durch D+H.
Wischen Sie Verschmutzungen mit einem trock-
enen, weichen Tuch ab.
Verwenden Sie keine Reinigungs- oder Lösemittel.
Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie
ab belegter Übergabe der Anlage bis max. 3 Jahre
nach Auslieferungsdatum, wenn die Montage bzw.
Inbetriebnahme durch einen von D+H autorisierten
Service- und Vertriebspartner durchgeführt
wurde.
Bei Anschluss von D+H-Komponenten an
Fremdanlagen oder Vermischung von D+H-
Produkten mit Teilen anderer Hersteller erlischt die
D+H-Garantie.
Garantie
Sichtprüfung:
Es darf nur ein Master Antrieb vorhanden sein.
Der Master hat, entsprechend der Anzahl der
gesamt Antriebe, die letzte Adresse.
Die Adresse ist auf den Antrieb aufgeklebt.
Slave Antriebe sind abwärts durchnummeriert.
Bsp.: In einer Gruppe, bestehend aus 3 Antrieben,
gibt es einen Master 3, einen Slave 2 und einen
Slave 1 Antrieb.
Achtung: gilt nur bei Auslieferzustand. Sobald die
Antriebe mittels SCS neu konfiguriert wur-
den gilt die werksseitige Adressierung nicht mehr!
Verdrahtung:
Ist die Gruppe ordnungsgemäß verdrahtet?
Siehe dazu Anschlusspläne.
Nullabgleich:
Nullabgleich durchführen.
Software SCS oder spezieller Magnet
MAG 502 wird benötigt.
D+H Service anrufen:
Konfigurierung der Antriebe erforderlich.
Die Software SCS wird benötigt.
Störungssuche
Eine CDC -BSY+ Synchrongruppe kann aus bis zu 8
Antrieben bestehen, welche über einen Bus kom-
munizieren. Jeder Antrieb hat seine eigene Adresse.
Diese ist mittels Software SCS konfigurierbar. Der
letzte Antrieb einer Synchrongruppe ist der Master,
welcher die restlichen Antriebe, die Slaves, steuert.
Kraftdifferenzen zwischen den Antrieben einer
Synchrongruppe werden durch eine intelli-gente
Kraft- und Positionsregelung ausgeglichen. Bei
Störung bzw. Ausfall eines Antriebes werden alle
Antriebe automatisch abgeschaltet.
Funktionsbeschreibung

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
6/20 English
Intended use
- Chain drive for electric opening and closing of
windows and flaps in the facade and roof area
- Operating voltage 24 V DC
- Usable for smoke extraction, D+H Euro-SHEV in
accordance with DIN EN 12101-2 as well as daily
ventilation
- Suitable for indoor mounting only
Safety notes
Operating voltage 24 V DC!
Do not connect directly to the mains supply!
- Connection must be carried out by a certified
electrical technician
- Danger of crushing hands and fingers!
- Keep people away from the operating area of the
drive
- Keep children away from the control
- Observe pressure load diagram of the chain
- Use only in dry rooms
- Suitable for indoor mounting only. Use rain
detector in locations if there is a risk of rain
- Use unmodified original D+H parts only
Observe enclosed red safety note!
Scope of supply
Drive unit with 2.5 m silicone cable. Depending on
the type of window, different bracket sets are
available separately.
Features
- Microprocessor-controlled synchronous
electronics BSY+ for safe and precise
synchronous running of up to 8 drives
- Individually programmable via software SCS
- Especially quiet motor running in ventilation mode
- Protection system for the main closing edge
- Rated voltage and Bus-signals loopable for max.
3 drives
- Power supply from left or right
- Relief of pressure on window gasket after closing
- Direct connection of an additional closing edge
pinch protection ledge to drive is possible
(Option -SKS)
Minimum sash height/ -width
The details apply to a
non-rotational installation of the drive!
Standard chain:
Minimum size (mm) = Stroke (mm) x 3.9
Side bow chain -SBD:
Stroke Minimum size (x)
150 mm = 300 mm
280 mm = 450 mm
350 mm = 550 mm
x
x
Observe maximum pressure load of the chain!
Maximum pressure load of chain is not automatically
identical with maximum pressure force of the drive!
Pressure load diagram
Pressure load (N)
Stroke
200N
150N
100N
50N
100 mm 200 mm 300 mm 400 mm
-SBD / -SBU Standard
600 mm
CDC 200/350 (-SBD)-BSY+ 7/20
99.823.67 2.5/11/13 English
Technical Data
Type CDC 200/350 -BSY+ CDC 200/350 -SBD -BSY+
Rated voltage 24 V DC, ±15 %, 0,6 A 24 V DC, ±15 %, 0,5 A
Chain type Standard chain Side bow chain
Nominal pressure 200 N 150 N
Nominal locking force approx. 1500 N
Service life >10.000 double strokes
Housing Aluminium die casting
Protective system IP 50
Temp.range -5 ... +75 °C
Fire stability 30 min / 300 °C
Stroke lenght * max. 350 mm
Additional functions: * Closing edge protection = activated (3 repetitions of stroke)
Locking relief = activated (retraction lift max. 0,2 mm)
* Programmable with software SCS
Running speed and forces
Closing Range
77 mm
5 mm/s
150 N
5 mm/s
150 N
23
CDC 200/350-BSY+:200 N, 6,7 mm/s
CDC 200/350-SBD-BSY+: 150 N, 6,7 mm/s
All forces + approx. 20 % switch-off reserve (temporary)
Main closing edge
Beside closing edge
Beside
closing edge
Closing edge protection
In the "CLOSE" direction the drive has an active
protection for the main closing edge. If there is an
overload in the closing ranges 3 and 2, the drive runs
"OPEN" for 10 seconds, then "CLOSE" again. If
closing is not possible after three attempts, the drive
remains in this position.
In addition, the drive is equipped with passive
protection. The closing speed in closing range 2 and
1 is reduced to 5 mm/s.
Significantly greater forces can be
exerted at the secondary closing
edges. Danger of crushing hands and
fingers!
-SBD
Standard chain
-SBU
Side bow chain Side bow chain
Chain type
The mounting instructions for the bracket
set must be observed before mounting.
Always observe and comply with the
information in the mounting instructions.
Attention with side bow chains SBD and SBU

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
6/20 English
Intended use
- Chain drive for electric opening and closing of
windows and flaps in the facade and roof area
- Operating voltage 24 V DC
- Usable for smoke extraction, D+H Euro-SHEV in
accordance with DIN EN 12101-2 as well as daily
ventilation
- Suitable for indoor mounting only
Safety notes
Operating voltage 24 V DC!
Do not connect directly to the mains supply!
- Connection must be carried out by a certified
electrical technician
- Danger of crushing hands and fingers!
- Keep people away from the operating area of the
drive
- Keep children away from the control
- Observe pressure load diagram of the chain
- Use only in dry rooms
- Suitable for indoor mounting only. Use rain
detector in locations if there is a risk of rain
- Use unmodified original D+H parts only
Observe enclosed red safety note!
Scope of supply
Drive unit with 2.5 m silicone cable. Depending on
the type of window, different bracket sets are
available separately.
Features
- Microprocessor-controlled synchronous
electronics BSY+ for safe and precise
synchronous running of up to 8 drives
- Individually programmable via software SCS
- Especially quiet motor running in ventilation mode
- Protection system for the main closing edge
- Rated voltage and Bus-signals loopable for max.
3 drives
- Power supply from left or right
- Relief of pressure on window gasket after closing
- Direct connection of an additional closing edge
pinch protection ledge to drive is possible
(Option -SKS)
Minimum sash height/ -width
The details apply to a
non-rotational installation of the drive!
Standard chain:
Minimum size (mm) = Stroke (mm) x 3.9
Side bow chain -SBD:
Stroke Minimum size (x)
150 mm = 300 mm
280 mm = 450 mm
350 mm = 550 mm
x
x
Observe maximum pressure load of the chain!
Maximum pressure load of chain is not automatically
identical with maximum pressure force of the drive!
Pressure load diagram
Pressure load (N)
Stroke
200N
150N
100N
50N
100 mm 200 mm 300 mm 400 mm
-SBD / -SBU Standard
600 mm
CDC 200/350 (-SBD)-BSY+ 7/20
99.823.67 2.5/11/13 English
Technical Data
Type CDC 200/350 -BSY+ CDC 200/350 -SBD -BSY+
Rated voltage 24 V DC, ±15 %, 0,6 A 24 V DC, ±15 %, 0,5 A
Chain type Standard chain Side bow chain
Nominal pressure 200 N 150 N
Nominal locking force approx. 1500 N
Service life >10.000 double strokes
Housing Aluminium die casting
Protective system IP 50
Temp.range -5 ... +75 °C
Fire stability 30 min / 300 °C
Stroke lenght * max. 350 mm
Additional functions: * Closing edge protection = activated (3 repetitions of stroke)
Locking relief = activated (retraction lift max. 0,2 mm)
* Programmable with software SCS
Running speed and forces
Closing Range
77 mm
5 mm/s
150 N
5 mm/s
150 N
23
CDC 200/350-BSY+:200 N, 6,7 mm/s
CDC 200/350-SBD-BSY+: 150 N, 6,7 mm/s
All forces + approx. 20 % switch-off reserve (temporary)
Main closing edge
Beside closing edge
Beside
closing edge
Closing edge protection
In the "CLOSE" direction the drive has an active
protection for the main closing edge. If there is an
overload in the closing ranges 3 and 2, the drive runs
"OPEN" for 10 seconds, then "CLOSE" again. If
closing is not possible after three attempts, the drive
remains in this position.
In addition, the drive is equipped with passive
protection. The closing speed in closing range 2 and
1 is reduced to 5 mm/s.
Significantly greater forces can be
exerted at the secondary closing
edges. Danger of crushing hands and
fingers!
-SBD
Standard chain
-SBU
Side bow chain Side bow chain
Chain type
The mounting instructions for the bracket
set must be observed before mounting.
Always observe and comply with the
information in the mounting instructions.
Attention with side bow chains SBD and SBU

Master 3
Slave 1
Slave 2
The drive set is fully configured ex factory.The drives
must be reconfigured using SCS in the event of
changes to the ex-factory configuration
(e.g. when removing a drive from
existing set or integrating
a new drive).
If after mounting, the distance X is greater than
23 mm, null balance with software SCS is
neccesary. Closure Ranges will shift in relation
to new zero point.
Mount the drives whilst
under zero stress.
With that, an even
load distribution is
provided by all
the drive chains.
At vertical active pulling application (e.g. for a
skylight) the forces must be rearranged by software
SCS.
Mounting information
Slave 1
≥ 23 mm ? X
English 99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
8/20
WH (Mot. a)
BN (Mot. b)
YE (Data a)
OG (n.c.)
GN (Data b)
Standard
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (BRV)
OG (n.c.)
WH (Mot. a)
Option -BRV
Pin Assignment
(GN) green
(YE) yellow
(OG) orange
(BN) brown
(BK) black
(WH) white
(GY) grey
(PK) pink
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (-SGI / SKS / SA / SZ)
PK (+SGI / SKS )/ SA / SZ
WH (Mot. a)
Option -SGI/-SKS / SA / SZ
Maintenance and cleaning
Inspection and maintenance has to be carried out
according to D+H maintenance notes. Only original
D+H spare parts may be used. Repair is to be carried
out exclusively by D+H.
Wipe away debris or contamination with a dry, soft
cloth.
Do not use cleaning agents or solvents.
Guarantee
You will get 2 years guarantee for all D+H products
from date of verified handing over of the system up to
maximal 3 years after date of delivery, when
mounting and starting has been carried out by an
authorized D+H-distributor.
D+H guarantee is expired, with connection of D+H
components with external systems or with mixing of
D+H products with parts of other manufacturers.
Declaration of Conformity
We declare under our sole responsibility that the
product described under “Technical Data” is in
conformity with the following directives:
2004/108/EG, 2006/95/EG
Technical file at:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Member of the Board Authorized signatory, Technical Director
12.06.2010
Electrical devices, accessories and packaging
should be sorted for environmental-friendly recycling.
Do not dispose electrical devices
into household waste!
Only for EC countries:
According the European Guideline
2002/96/EG for waste electrical and
electronic equipment and its implemen-
tation into national right, electrcal
devices that are no longer usable must be collected
separately and disposed of in an environmentally
correct manner.
Disposal
English CDC 200/350 (-SBD)-BSY+ 9/20
99.823.67 2.5/11/13
Visual inspection:
Only one master drive is allowed.
The master always has the last address of all the
drives; this can be found on a sticker attached to
the drive. Slaves are numbered downwards from
the master, so that in a group of three drives, for
example, the master is no. 3, with a slave 2 and
slave 1 drive. Please note that this only applies in
the ex-factory configuration. As soon as the drives
are reconfigured with SCS, the ex-factory
addressing no longer applies.
Wiring:
Is the group wired correctly?
Please refer to the connection diagrams in this
regard.
Adjustment of zero point:
Adjust the zero point.
Software SCS or the special magnet
MAG 502 is required.
Call D+H Service:
Drives must be configured.
Software SCS is required.
Troubleshooting
A CDC -BSY+ synchronous group can contain up to
8 drives, which communicate via bus. Each drive has
its own address, configurable with SCS.
The last drive of a synchronous group is the master,
which controls the other drives, the slaves.
Differences in forces between the drives of a group
are balanced by means of intelligent force and
position control. In the event that a drive
malfunctions, all the drives are automatically cut off.
Functional description

Master 3
Slave 1
Slave 2
The drive set is fully configured ex factory.The drives
must be reconfigured using SCS in the event of
changes to the ex-factory configuration
(e.g. when removing a drive from
existing set or integrating
a new drive).
If after mounting, the distance X is greater than
23 mm, null balance with software SCS is
neccesary. Closure Ranges will shift in relation
to new zero point.
Mount the drives whilst
under zero stress.
With that, an even
load distribution is
provided by all
the drive chains.
At vertical active pulling application (e.g. for a
skylight) the forces must be rearranged by software
SCS.
Mounting information
Slave 1
≥ 23 mm ? X
English 99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
8/20
WH (Mot. a)
BN (Mot. b)
YE (Data a)
OG (n.c.)
GN (Data b)
Standard
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (BRV)
OG (n.c.)
WH (Mot. a)
Option -BRV
Pin Assignment
(GN) green
(YE) yellow
(OG) orange
(BN) brown
(BK) black
(WH) white
(GY) grey
(PK) pink
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (-SGI / SKS / SA / SZ)
PK (+SGI / SKS )/ SA / SZ
WH (Mot. a)
Option -SGI/-SKS / SA / SZ
Maintenance and cleaning
Inspection and maintenance has to be carried out
according to D+H maintenance notes. Only original
D+H spare parts may be used. Repair is to be carried
out exclusively by D+H.
Wipe away debris or contamination with a dry, soft
cloth.
Do not use cleaning agents or solvents.
Guarantee
You will get 2 years guarantee for all D+H products
from date of verified handing over of the system up to
maximal 3 years after date of delivery, when
mounting and starting has been carried out by an
authorized D+H-distributor.
D+H guarantee is expired, with connection of D+H
components with external systems or with mixing of
D+H products with parts of other manufacturers.
Declaration of Conformity
We declare under our sole responsibility that the
product described under “Technical Data” is in
conformity with the following directives:
2004/108/EG, 2006/95/EG
Technical file at:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Member of the Board Authorized signatory, Technical Director
12.06.2010
Electrical devices, accessories and packaging
should be sorted for environmental-friendly recycling.
Do not dispose electrical devices
into household waste!
Only for EC countries:
According the European Guideline
2002/96/EG for waste electrical and
electronic equipment and its implemen-
tation into national right, electrcal
devices that are no longer usable must be collected
separately and disposed of in an environmentally
correct manner.
Disposal
English CDC 200/350 (-SBD)-BSY+ 9/20
99.823.67 2.5/11/13
Visual inspection:
Only one master drive is allowed.
The master always has the last address of all the
drives; this can be found on a sticker attached to
the drive. Slaves are numbered downwards from
the master, so that in a group of three drives, for
example, the master is no. 3, with a slave 2 and
slave 1 drive. Please note that this only applies in
the ex-factory configuration. As soon as the drives
are reconfigured with SCS, the ex-factory
addressing no longer applies.
Wiring:
Is the group wired correctly?
Please refer to the connection diagrams in this
regard.
Adjustment of zero point:
Adjust the zero point.
Software SCS or the special magnet
MAG 502 is required.
Call D+H Service:
Drives must be configured.
Software SCS is required.
Troubleshooting
A CDC -BSY+ synchronous group can contain up to
8 drives, which communicate via bus. Each drive has
its own address, configurable with SCS.
The last drive of a synchronous group is the master,
which controls the other drives, the slaves.
Differences in forces between the drives of a group
are balanced by means of intelligent force and
position control. In the event that a drive
malfunctions, all the drives are automatically cut off.
Functional description

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
10/20 Français
Consignes de sécurité
Tension de service 24 V DC !
Ne pas raccorder directement au secteur !
- Seul un électricien qualifié est autorisé à
procéder au raccordement
- Risque d'écrasement des doigts dans la zone
accessible aux mains
- Tenir les personnes à l'écart de la zone
de mouvement de la motorisation
- Tenir les enfants à l'écart de la commande
- Respecter le diagramme de charge de pression
de la chaîne!
- N'utiliser que dans des locaux secs
- Uniquement pour montage à l'intérieur. Dans le cas de
risques liés à la pluie, utiliser un détecteur de pluie
- Utiliser uniquement des pièces d'origine D+H
non modifiées
Respecter les indications figurant sur l'étiquette de
sécurité rouge fournie !
Caractéristiques
- Système électronique de synchronisation piloté
par microprocesseur BSY+ pour un fonctionnement
synchronisé sûr et précis de 8 moteurs maximum
- Programmation individuelle à l'aide du logiciel SCS
- Extrêmement silencieux en mode de ventilation
- Système de sécurité sur l'arête de fermeture principale
- Alimentation et signaux BUS pour maximum
3 moteurs transmissibles de l'un à l'autre
- Alimentation en courant électrique possible par le
côté gauche ou droit
- Relâchement de la contrainte sur joints après la
fermeture
- Possibilité de raccordement d'un bandeau de
sécurisation additionel directement sur le moteur
avec l'otion SKS
Utilisation conforme
- Boîtiers à chaîne pour ouverture et fermeture
électrique de fenêtres en façades et sur toits
- Tension de service 24 V DC
- Intégrable dans les ouvertures de systèmes de
désenfumage, D+H Euro-EFC selon DIN EN
12101-2, et utilisable pour la ventilation quotidienne
- Uniquement pour montage à l'intérieur
Contenu de livraison
Motorisation avec câble silicone de 2,5 m. En
fonction du type de fenêtre, différents kits de fixation
sont disponibles.
Haut. / larg. minimale du battant
Les données s'appliquent à un montage non
orientable du moteur !
Chaîne standard:
Mesure minimale (x) (mm) = Course (mm) x 3,9
Chaînes à flexion latérale:
Course Mesure minimale (x)
150 mm = 300 mm
280 mm = 450 mm
350 mm = 550 mm
x
x
Respecter la charge de pression de la chaîne!
La charge de pression maximale le chaîn ne
correspond pas automatiquement à la force de
pression maximale de la motorisation!
Diagramme de charge de pression
charge de pression(N)
Course
200N
150N
100N
50N
100 mm 200 mm 300 mm 400 mm
-SBD / -SBU Standard
600 mm
Caractéristiques techniques
Type CDC 200/350 -BSY+ CDC 200/350 -SBD -BSY+
Alimentation 24 V DC, ±15 %, 0,6 A 24 V DC, ±15 %, 0,5 A
Type de chaîne Chaîne standard Chaînes à flexion latérale
Force de pression nominale 200 N 150 N
Force de verrouillage nominale env. 1500 N
Durée de vie >10.000 courses doubles
Boîtier Aluminium coulé sous pression
Type de protection IP 50
Plage de temp. -5 ... +75 °C
Résistance au feu 30 min / 300 °C
Course nominale * max. 350 mm
Fonctions additionnelles : * Système anti-coincement = activée (3 courses de répétition)
Relâchement de la contrainte sur les joints = activé (course max. 0,2 mm)
* Programmable avec le logiciel SCS
Toutes les forces + env. 20 % de réserve de coupure (En peu de temps)
77 mm
5 mm/s
150 N
5 mm/s
150 N
23
Plages de fermeture
CDC 200/350-BSY+:200 N, 6,7 mm/s
CDC 200/350-SBD-BSY+: 150 N, 6,7 mm/s
Vitesses de fonctionnement
et forces
Arête de fermeture
principale
Arête de fermeture latérale
Arête de
fermeture latérale
Système anti-coincement
Dans le sens « fermeture », la motorisation est équipée
d'une protection active pour l'arête de fermeture
principale. En cas de surcharge dans les plages de
fermeture 3 et 2, le moteur fonctionne dans le sens «
ouverture » pendant 10 secondes. Ensuite, il reprend la
direction « fermeture ». Si la fermeture se révèle
impossible après 3 tentatives, la motorisation restera
dans cette position. La motorisation est en outre dotée
d'une sécurité passive. La vitesse de fermeture diminue à
5 mm/sec dans les plages de fermeture 2 et 1.
Les forces au niveau des arêtes de
fermeture latérales peuvent être nettement
plus élevées. Risque d'écrasement des
doigts dans la zone accessible par les mains.
CDC 200/350 (-SBD)-BSY+ 11/20
99.823.67 2.5/11/13 Français
Type de chaîne
Avant le montage de la motorisation,
veuillez consulter la notice de montage
du kit de console. Les instructions de
montage qu'elle contient sont à
respecter absolument.
Attention lorsqu'il s'agit de chaînes SBD / SBU
Chaîne standard Chaînes à flexion
latérale -SBD
Chaînes à flexion
latérale -SBU

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
10/20 Français
Consignes de sécurité
Tension de service 24 V DC !
Ne pas raccorder directement au secteur !
- Seul un électricien qualifié est autorisé à
procéder au raccordement
- Risque d'écrasement des doigts dans la zone
accessible aux mains
- Tenir les personnes à l'écart de la zone
de mouvement de la motorisation
- Tenir les enfants à l'écart de la commande
- Respecter le diagramme de charge de pression
de la chaîne!
- N'utiliser que dans des locaux secs
- Uniquement pour montage à l'intérieur. Dans le cas de
risques liés à la pluie, utiliser un détecteur de pluie
- Utiliser uniquement des pièces d'origine D+H
non modifiées
Respecter les indications figurant sur l'étiquette de
sécurité rouge fournie !
Caractéristiques
- Système électronique de synchronisation piloté
par microprocesseur BSY+ pour un fonctionnement
synchronisé sûr et précis de 8 moteurs maximum
- Programmation individuelle à l'aide du logiciel SCS
- Extrêmement silencieux en mode de ventilation
- Système de sécurité sur l'arête de fermeture principale
- Alimentation et signaux BUS pour maximum
3 moteurs transmissibles de l'un à l'autre
- Alimentation en courant électrique possible par le
côté gauche ou droit
- Relâchement de la contrainte sur joints après la
fermeture
- Possibilité de raccordement d'un bandeau de
sécurisation additionel directement sur le moteur
avec l'otion SKS
Utilisation conforme
- Boîtiers à chaîne pour ouverture et fermeture
électrique de fenêtres en façades et sur toits
- Tension de service 24 V DC
- Intégrable dans les ouvertures de systèmes de
désenfumage, D+H Euro-EFC selon DIN EN
12101-2, et utilisable pour la ventilation quotidienne
- Uniquement pour montage à l'intérieur
Contenu de livraison
Motorisation avec câble silicone de 2,5 m. En
fonction du type de fenêtre, différents kits de fixation
sont disponibles.
Haut. / larg. minimale du battant
Les données s'appliquent à un montage non
orientable du moteur !
Chaîne standard:
Mesure minimale (x) (mm) = Course (mm) x 3,9
Chaînes à flexion latérale:
Course Mesure minimale (x)
150 mm = 300 mm
280 mm = 450 mm
350 mm = 550 mm
x
x
Respecter la charge de pression de la chaîne!
La charge de pression maximale le chaîn ne
correspond pas automatiquement à la force de
pression maximale de la motorisation!
Diagramme de charge de pression
charge de pression(N)
Course
200N
150N
100N
50N
100 mm 200 mm 300 mm 400 mm
-SBD / -SBU Standard
600 mm
Caractéristiques techniques
Type CDC 200/350 -BSY+ CDC 200/350 -SBD -BSY+
Alimentation 24 V DC, ±15 %, 0,6 A 24 V DC, ±15 %, 0,5 A
Type de chaîne Chaîne standard Chaînes à flexion latérale
Force de pression nominale 200 N 150 N
Force de verrouillage nominale env. 1500 N
Durée de vie >10.000 courses doubles
Boîtier Aluminium coulé sous pression
Type de protection IP 50
Plage de temp. -5 ... +75 °C
Résistance au feu 30 min / 300 °C
Course nominale * max. 350 mm
Fonctions additionnelles : * Système anti-coincement = activée (3 courses de répétition)
Relâchement de la contrainte sur les joints = activé (course max. 0,2 mm)
* Programmable avec le logiciel SCS
Toutes les forces + env. 20 % de réserve de coupure (En peu de temps)
77 mm
5 mm/s
150 N
5 mm/s
150 N
23
Plages de fermeture
CDC 200/350-BSY+:200 N, 6,7 mm/s
CDC 200/350-SBD-BSY+: 150 N, 6,7 mm/s
Vitesses de fonctionnement
et forces
Arête de fermeture
principale
Arête de fermeture latérale
Arête de
fermeture latérale
Système anti-coincement
Dans le sens « fermeture », la motorisation est équipée
d'une protection active pour l'arête de fermeture
principale. En cas de surcharge dans les plages de
fermeture 3 et 2, le moteur fonctionne dans le sens «
ouverture » pendant 10 secondes. Ensuite, il reprend la
direction « fermeture ». Si la fermeture se révèle
impossible après 3 tentatives, la motorisation restera
dans cette position. La motorisation est en outre dotée
d'une sécurité passive. La vitesse de fermeture diminue à
5 mm/sec dans les plages de fermeture 2 et 1.
Les forces au niveau des arêtes de
fermeture latérales peuvent être nettement
plus élevées. Risque d'écrasement des
doigts dans la zone accessible par les mains.
CDC 200/350 (-SBD)-BSY+ 11/20
99.823.67 2.5/11/13 Français
Type de chaîne
Avant le montage de la motorisation,
veuillez consulter la notice de montage
du kit de console. Les instructions de
montage qu'elle contient sont à
respecter absolument.
Attention lorsqu'il s'agit de chaînes SBD / SBU
Chaîne standard Chaînes à flexion
latérale -SBD
Chaînes à flexion
latérale -SBU

Français 99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
12/20
Master 3
Slave 1
Slave 2
La motorisation est réglée en usine. En cas de
modification de l'état à la livraison (par ex. sortir un
moteur d'un kit ou l'intégrer dans un
autre kit), les moteurs doivent
être reprogrammés avec
le logiciel SCS
Si la cote X est supérieure ou égale à 23 mm au
terme du montage, il faudra procéder à une remise à
zéro avec le logiciel SCS. Les plages de fermeture
se décalent de manière relative par rapport à chaque
nouveau point zéro.
Monter les motorisations de
manière à éviter toute
contrainte mécanique.
Ceci permet de répartir
les charges de manière
plus uniforme entre
toutes les motorisations.
En cas de fonctionnement vertical (par ex. avec une
écoutille de toit), les forces devront le cas échéant
être adaptées avec le logiciel SCS.
Informations sur le montage
Slave 1
≥ 23 mm ?
X
WH (Mot. a)
BN (Mot. b)
YE (Data a)
OG (n.c.)
GN (Data b)
Standard
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (BRV)
OG (n.c.)
WH (Mot. a)
Option -BRV
Brochage des fiches
(GN) vert
(YE) jaune
(OG) orange
(BN) brun
(BK) noir
(WH) blanc
(GY) gris
(PK) rose
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (-SGI / SKS / SA / SZ)
PK (+SGI / SKS )/ SA / SZ
WH (Mot. a)
Option -SGI/-SKS / SA / SZ
Les appareils électriques, accessoires et emballa-
ges sont à éliminer en vue de leur récupération
conforme à l’environnement.
Ne jetez pas d’appareils électriques dans les
ordures ménagères !
Uniquement pour les pays de la CE :
Conformément à la directive
européenne 2002/96/EG relative
aux vieux appareils électriques et
électroniques et sa mise en
application par le droit national, les
appareils électriques hors d’usage doivent être
collectés séparément et éliminés en vue de leur
récupération conforme à l’environnement.
Elimination
Nous déclarons sous notre responsabilité
exclusive que le produit décrit sous les « Données
techniques » est conforme aux directives suivantes
:
2004/108/EG, 2006/95/EG
Pour recevoir les documents techniques, prière de
s’adresser à
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Président Fondé de pouvoir, Dir. technique
12.06.2010
Déclaration de conformité
Nous accordons une garantie de 2 ans sur tous les
articles D+H à dater de la réception de l’équipement,
documents à l’appui, au maximum de 3 ans après la
date de livraison, à condition que le montage resp. la
mise en service ait été effectuée par un partenaire de
service et de vente agréé par D+H.
Le fabricant refuse toute garantie dès que les
composants de D+H sont raccordés à des
équipements de provenance étrangère ou si des
produits de D+H sont mélangés avec des pièces
d’un autre fabricant.
Garantie
L’inspection et la maintenance sont à effectuer
conformément aux conseils de maintenance
de D+H. Utilisez impérativement des pièces de
rechange originales de D+H. Une réparation doit
uniquement être effectuée par D+H. Essuyez les
salissures à l’aide d’un chiffon sec et doux.
N’utilisez ni nettoyant ni solvant.
Maintenance et nettoyage
CDC 200/350 (-SBD)-BSY+ 13/20
Français
99.823.67 2.5/11/13
Contrôle visuel ::
Un seul moteur maître peut être présent. Le maître
dispose de la dernière adresse, conformément au
nombre total de moteurs. L'adresse est collée sur le
moteur. Les moteurs esclaves sont numérotés
dans l'ordre décroissant. Exemple : dans un groupe
composé de 3 moteurs, il y a un maître, un esclave
1 et un esclave 2. Attention : cet adressage vaut
uniquement à l'état à la livraison. En effet, en cas de
reconfiguration avec le logiciel SCS,
l'adressage défini en usine n'est plus valable
!Câblage :
Le groupe est-il correctement câblé ?
Voir les schémas de câblage.
Remise à zéro :
Procéder à une remise à zéro.
Pour ce faire, le logiciel SCS ou l'aimant
spécial MAG502 sont requis.
Appeler le SAV de D+H :
Configuration des moteurs requise.
Le logiciel SCS est nécessaire.
Dépannage
Un groupe de synchronisation CDC -BSY+ peut se
co mp os er de ma xi mu m 8 mo te ur s q ui
communiquent par le biais d'un bus. Chaque moteur
possède sa propre adresse, laquelle est
configurable à l'aide du logiciel SCS.
Le dernier moteur d'un groupe de synchronisation
est le maître (Master), lequel pilote les autres
moteurs, les esclaves (Slave).Les différences de
force entre les moteurs d'un groupe de
synchronisation sont équilibrées par une régulation
intelligente de position et de force. En cas de
dysfonctionnement ou de panne de l'un des
moteurs, tous les autres sont désactivés.
Description des fonctions

Français 99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
12/20
Master 3
Slave 1
Slave 2
La motorisation est réglée en usine. En cas de
modification de l'état à la livraison (par ex. sortir un
moteur d'un kit ou l'intégrer dans un
autre kit), les moteurs doivent
être reprogrammés avec
le logiciel SCS
Si la cote X est supérieure ou égale à 23 mm au
terme du montage, il faudra procéder à une remise à
zéro avec le logiciel SCS. Les plages de fermeture
se décalent de manière relative par rapport à chaque
nouveau point zéro.
Monter les motorisations de
manière à éviter toute
contrainte mécanique.
Ceci permet de répartir
les charges de manière
plus uniforme entre
toutes les motorisations.
En cas de fonctionnement vertical (par ex. avec une
écoutille de toit), les forces devront le cas échéant
être adaptées avec le logiciel SCS.
Informations sur le montage
Slave 1
≥ 23 mm ?
X
WH (Mot. a)
BN (Mot. b)
YE (Data a)
OG (n.c.)
GN (Data b)
Standard
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (BRV)
OG (n.c.)
WH (Mot. a)
Option -BRV
Brochage des fiches
(GN) vert
(YE) jaune
(OG) orange
(BN) brun
(BK) noir
(WH) blanc
(GY) gris
(PK) rose
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (-SGI / SKS / SA / SZ)
PK (+SGI / SKS )/ SA / SZ
WH (Mot. a)
Option -SGI/-SKS / SA / SZ
Les appareils électriques, accessoires et emballa-
ges sont à éliminer en vue de leur récupération
conforme à l’environnement.
Ne jetez pas d’appareils électriques dans les
ordures ménagères !
Uniquement pour les pays de la CE :
Conformément à la directive
européenne 2002/96/EG relative
aux vieux appareils électriques et
électroniques et sa mise en
application par le droit national, les
appareils électriques hors d’usage doivent être
collectés séparément et éliminés en vue de leur
récupération conforme à l’environnement.
Elimination
Nous déclarons sous notre responsabilité
exclusive que le produit décrit sous les « Données
techniques » est conforme aux directives suivantes
:
2004/108/EG, 2006/95/EG
Pour recevoir les documents techniques, prière de
s’adresser à
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Président Fondé de pouvoir, Dir. technique
12.06.2010
Déclaration de conformité
Nous accordons une garantie de 2 ans sur tous les
articles D+H à dater de la réception de l’équipement,
documents à l’appui, au maximum de 3 ans après la
date de livraison, à condition que le montage resp. la
mise en service ait été effectuée par un partenaire de
service et de vente agréé par D+H.
Le fabricant refuse toute garantie dès que les
composants de D+H sont raccordés à des
équipements de provenance étrangère ou si des
produits de D+H sont mélangés avec des pièces
d’un autre fabricant.
Garantie
L’inspection et la maintenance sont à effectuer
conformément aux conseils de maintenance
de D+H. Utilisez impérativement des pièces de
rechange originales de D+H. Une réparation doit
uniquement être effectuée par D+H. Essuyez les
salissures à l’aide d’un chiffon sec et doux.
N’utilisez ni nettoyant ni solvant.
Maintenance et nettoyage
CDC 200/350 (-SBD)-BSY+ 13/20
Français
99.823.67 2.5/11/13
Contrôle visuel ::
Un seul moteur maître peut être présent. Le maître
dispose de la dernière adresse, conformément au
nombre total de moteurs. L'adresse est collée sur le
moteur. Les moteurs esclaves sont numérotés
dans l'ordre décroissant. Exemple : dans un groupe
composé de 3 moteurs, il y a un maître, un esclave
1 et un esclave 2. Attention : cet adressage vaut
uniquement à l'état à la livraison. En effet, en cas de
reconfiguration avec le logiciel SCS,
l'adressage défini en usine n'est plus valable
!Câblage :
Le groupe est-il correctement câblé ?
Voir les schémas de câblage.
Remise à zéro :
Procéder à une remise à zéro.
Pour ce faire, le logiciel SCS ou l'aimant
spécial MAG502 sont requis.
Appeler le SAV de D+H :
Configuration des moteurs requise.
Le logiciel SCS est nécessaire.
Dépannage
Un groupe de synchronisation CDC -BSY+ peut se
co mp os er de ma xi mu m 8 mo te ur s q ui
communiquent par le biais d'un bus. Chaque moteur
possède sa propre adresse, laquelle est
configurable à l'aide du logiciel SCS.
Le dernier moteur d'un groupe de synchronisation
est le maître (Master), lequel pilote les autres
moteurs, les esclaves (Slave).Les différences de
force entre les moteurs d'un groupe de
synchronisation sont équilibrées par une régulation
intelligente de position et de force. En cas de
dysfonctionnement ou de panne de l'un des
moteurs, tous les autres sont désactivés.
Description des fonctions

99.823.67 2.5/11/13
CDC 200/600(-SBD)-BSY+
14/20 Español
Notas de seguridad
¡Tensión de servicio 24 V DC!
¡No conectar directamente a la red eléctrica!
- La conexión deberá ser realizada únicamente por
un técnico electricista
- Peligro de aplastamiento en la zona accesible a las manos
- Mantener a las personas alejadas del área de
trabajo del accionamiento
- Mantener alejados a los niños de los dispositivos de control
- Respetar el diagrama de carga de la cadena
- Usar solo en lugares secos
- Sólo es apropiado para el montaje interior. En casos de
peligro por lluvia, deberán utilizarse sensores de lluvia
- Emplear únicamente piezas originales D+H no
modificadas
¡Respetar las indicaciones de la hoja de serguridad
adjunta!
Utilización reglamentaria
- Accionamiento por cadena para la apertura y
el cierre motorizado de ventanas y compuertas
en fachadas y techos
- Tensión de servicio 24 V DC
- Se puede utilizar en aperturas de extracción de
humos, D+H Euro-SVHC conforme a la norma
DIN EN 12101-2, así como para la ventilación
natural diaria
- Adecuado únicamente para el montaje interior
Extensión de suministro
Motor con 2,5 m de cable de silicona. Dependiendo
del tipo de apertura, pueden obtenerse por
separado, diferentes juegos de fijación.
Características
- Electrónica de sincronización controlada por
microprocesador BSY+ para un funcionamiento
sincronizado seguro y preciso de un máximo de 8
motores
- Programación individual mediante el software SCS
- Especialmente silencioso en el modo ventilación
- Protección system en canto principal de cierre
- Alimencion y signales BUS como maximo para 3
motores transmisible del uno al otro
- Alimentación posible desde la derecha o izquierda
- Aligera la presión sobre las juntas al final del
proceso de cierre
- Posiblidade de conección directa de gomas de
contacto de seguridad con el motor y con la opción
SKS
Altura/latitud mínima de la hoja
¡Las indicaciones son válidas para el montaje no
giratorio del accionamiento!
Cadena estándar:
Mínimo (x) (mm) = Carrera (mm) x 3,9
Cadenas de flexión lateral:
Carrera Mínimo (x)
150 mm = 300 mm
280 mm = 450 mm
350 mm = 550 mm
x
x
¡Respetar la carga máxima de presión en la cadena.
La presión máxima sobre la cadena no corresponde
automaticamente con la fuerza de presión máxima
del motor!
Diagrama de carga de compresión
carga de compresión (N)
Carrera
200N
150N
100N
50N
100 mm 200 mm 300 mm 400 mm
-SBD / -SBU Estándar
600 mm
Datos técnicos
Tipo CDC 200/350 -BSY+ CDC 200/350 -SBD -BSY+
Alimentación 24 V DC, ±15 %, 0,6 A 24 V DC, ±15 %, 0,5 A
Tipo de cadena Cadena estándar Cadenas de flexión lateral
Fuerza empuje nominal 200 N 150 N
Fuerza de bloqueo nominal aprox. 1500 N
Tiempo de vida >10.000 dobles carreras
Carcasa Fundición de aluminio bajo presión
Protección IP 50
Temperatura -5 ... +75 °C
Resistencia al fuego 30 min / 300 °C
Carrera nominal * máx. 350 mm
Funciones adicionales: * Protección en el borde al cerrar = activada (tres carreras de repetición)
Alivio de la presión de las gomas = activado (carrera de descarga máx. 0,2 mm)
* Programable con el software SCS
Velocidades de funcionamiento
y fuerzas
77 mm
5 mm/s
150 N
5 mm/s
150 N
23
Rango de cierre
CDC 200/350-BSY+:200 N, 6,7 mm/s
CDC 200/350-SBD-BSY+: 150 N, 6,7 mm/s
Todas las fuerzas + aprox. 20% de reserva de desconexión (Temporal)
Canto de cierre
principal
Canto de cierre secundario
Canto de cierre
secundario
Protección en el borde al cerrar
En la dirección "CIERRE", el motor dispone de una
protección activa del canto principal de cierre. En caso de
darse una sobrecarga en el sector de cierre 3 y 2, el motor
parará y funcionará durante 10 segundos en dirección
opuesta. A continuación volverá a funcionar en dirección
"CIERRE". Si después de tres intentos no ha sido posible
cerrar, el motor se detendrá en esta posición.
Además, el motor dispone de una protección pasiva. La
velocidad de cierre se reduce a 5 mm/s en el rango de cierre
2 y 1.
En los cantos de cierre secundarios
pueden darse fuerzas considerablemente
más altas. Peligro de aplastamiento en el
área accesible para las manos.
CDC 200/350 (-SBD)-BSY+ 15/20
Español
99.823.67 2.5/11/13
Tipo de cadena
Antes de montar el accionamiento, lea
las instrucciones de montaje de la
consola. Las instrucciones de montaje
allí descritas son de obligado
cumplimiento.
¡Atención! En las cadenas SBD/SBU
Cadena estándar Cadenas de flexión
lateral -SBD
Cadenas de flexión
lateral -SBU

99.823.67 2.5/11/13
CDC 200/600(-SBD)-BSY+
14/20 Español
Notas de seguridad
¡Tensión de servicio 24 V DC!
¡No conectar directamente a la red eléctrica!
- La conexión deberá ser realizada únicamente por
un técnico electricista
- Peligro de aplastamiento en la zona accesible a las manos
- Mantener a las personas alejadas del área de
trabajo del accionamiento
- Mantener alejados a los niños de los dispositivos de control
- Respetar el diagrama de carga de la cadena
- Usar solo en lugares secos
- Sólo es apropiado para el montaje interior. En casos de
peligro por lluvia, deberán utilizarse sensores de lluvia
- Emplear únicamente piezas originales D+H no
modificadas
¡Respetar las indicaciones de la hoja de serguridad
adjunta!
Utilización reglamentaria
- Accionamiento por cadena para la apertura y
el cierre motorizado de ventanas y compuertas
en fachadas y techos
- Tensión de servicio 24 V DC
- Se puede utilizar en aperturas de extracción de
humos, D+H Euro-SVHC conforme a la norma
DIN EN 12101-2, así como para la ventilación
natural diaria
- Adecuado únicamente para el montaje interior
Extensión de suministro
Motor con 2,5 m de cable de silicona. Dependiendo
del tipo de apertura, pueden obtenerse por
separado, diferentes juegos de fijación.
Características
- Electrónica de sincronización controlada por
microprocesador BSY+ para un funcionamiento
sincronizado seguro y preciso de un máximo de 8
motores
- Programación individual mediante el software SCS
- Especialmente silencioso en el modo ventilación
- Protección system en canto principal de cierre
- Alimencion y signales BUS como maximo para 3
motores transmisible del uno al otro
- Alimentación posible desde la derecha o izquierda
- Aligera la presión sobre las juntas al final del
proceso de cierre
- Posiblidade de conección directa de gomas de
contacto de seguridad con el motor y con la opción
SKS
Altura/latitud mínima de la hoja
¡Las indicaciones son válidas para el montaje no
giratorio del accionamiento!
Cadena estándar:
Mínimo (x) (mm) = Carrera (mm) x 3,9
Cadenas de flexión lateral:
Carrera Mínimo (x)
150 mm = 300 mm
280 mm = 450 mm
350 mm = 550 mm
x
x
¡Respetar la carga máxima de presión en la cadena.
La presión máxima sobre la cadena no corresponde
automaticamente con la fuerza de presión máxima
del motor!
Diagrama de carga de compresión
carga de compresión (N)
Carrera
200N
150N
100N
50N
100 mm 200 mm 300 mm 400 mm
-SBD / -SBU Estándar
600 mm
Datos técnicos
Tipo CDC 200/350 -BSY+ CDC 200/350 -SBD -BSY+
Alimentación 24 V DC, ±15 %, 0,6 A 24 V DC, ±15 %, 0,5 A
Tipo de cadena Cadena estándar Cadenas de flexión lateral
Fuerza empuje nominal 200 N 150 N
Fuerza de bloqueo nominal aprox. 1500 N
Tiempo de vida >10.000 dobles carreras
Carcasa Fundición de aluminio bajo presión
Protección IP 50
Temperatura -5 ... +75 °C
Resistencia al fuego 30 min / 300 °C
Carrera nominal * máx. 350 mm
Funciones adicionales: * Protección en el borde al cerrar = activada (tres carreras de repetición)
Alivio de la presión de las gomas = activado (carrera de descarga máx. 0,2 mm)
* Programable con el software SCS
Velocidades de funcionamiento
y fuerzas
77 mm
5 mm/s
150 N
5 mm/s
150 N
23
Rango de cierre
CDC 200/350-BSY+:200 N, 6,7 mm/s
CDC 200/350-SBD-BSY+: 150 N, 6,7 mm/s
Todas las fuerzas + aprox. 20% de reserva de desconexión (Temporal)
Canto de cierre
principal
Canto de cierre secundario
Canto de cierre
secundario
Protección en el borde al cerrar
En la dirección "CIERRE", el motor dispone de una
protección activa del canto principal de cierre. En caso de
darse una sobrecarga en el sector de cierre 3 y 2, el motor
parará y funcionará durante 10 segundos en dirección
opuesta. A continuación volverá a funcionar en dirección
"CIERRE". Si después de tres intentos no ha sido posible
cerrar, el motor se detendrá en esta posición.
Además, el motor dispone de una protección pasiva. La
velocidad de cierre se reduce a 5 mm/s en el rango de cierre
2 y 1.
En los cantos de cierre secundarios
pueden darse fuerzas considerablemente
más altas. Peligro de aplastamiento en el
área accesible para las manos.
CDC 200/350 (-SBD)-BSY+ 15/20
Español
99.823.67 2.5/11/13
Tipo de cadena
Antes de montar el accionamiento, lea
las instrucciones de montaje de la
consola. Las instrucciones de montaje
allí descritas son de obligado
cumplimiento.
¡Atención! En las cadenas SBD/SBU
Cadena estándar Cadenas de flexión
lateral -SBD
Cadenas de flexión
lateral -SBU

99.823.67 2.5/11/13
CDC 200/600(-SBD)-BSY+
16/20 Español
Master 3
Slave 1
Slave 2
El juego de motores se ajustan de fábrica. En caso
de modificarse el suministro (como puede
ser el cambio de un motor por uno nuevo),
los motores deberán reprogramarse
con el SCS.
Si al finalizar el montaje, la cota X es igual o superior
a 23 mm, será necesario un nuevo ajuste del punto
cero mediante el sotware SCS. Los rangos de cierre
se decalan de manera relativa con relación al nuevo
punto cero.
Montar los accionamientos libres
de cualquier impedimento
mecánico. Esto permite
repartir las cargas de
manera más uniforme
entre todos los
accionamientos.
En el caso de funcionamiento vertical (p.e. en
claraboyas) las fuerzas deben ser adaptadas
mediante el sotware SCS
Instrucciones de montaje
Slave 1
≥ 23 mm ? X
Asignación de cables
WH (Mot. a)
BN (Mot. b)
YE (Data a)
OG (n.c.)
GN (Data b)
Estándar
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (BRV)
OG (n.c.)
WH (Mot. a)
Opción -BRV
(GN) verde
(YE) amarillo
(OG) naranja
(BN) marrón
(BK) negro
(WH) blanco
(GY) gris
(PK) rosa
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (-SGI / SKS / SA / SZ)
PK (+SGI / SKS )/ SA / SZ
WH (Mot. a)
Opción -SGI/-SKS / SA / SZ
2 años de garantía para todos los productos D+H
desde la fecha de su puesta en marcha, hasta un
máximo de 3 años de la fecha de la entrega, siempre
que el montaje y la puesta en marcha hayan sido
realizados por un distributor autorizado de D+H.
La garantía de D+H expira, en el caso de conexión
de componentes de D+H con otros equipos o
cuando se mezclan los productos de D+H con los de
otros fabricantes.
Garantía
La inspección y el mantenimiento deben realizarse
conforme a las instrucciones de mantenimiento de
D+H. Únicamente se utilizarán piezas de recambio
originales D+H. Los trabajos de reparación serán
realizados exclusivamente por D+H.
Elimine cualquier tipo de suciedad con un paño seco y
suave.
Mantenimiento y limpieza
Declaramos bajo nuestra responsabilidad, que
el producto descrito bajo “Datos técnicos” está
en conformidad con las regulaciones:
2004/108/EG, 2006/95/EG
Expediente técnico en:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Junta directiva Apoderado, Director técnicor
12.06.2010
Declaración de conformidad
Recomendamos que los aparatos eléctricos,
accesorios y embalajes sean sometidos a un
proceso de recuperación que respete el medio
ambiente.
¡No arroje las herramientas eléctricas a la basura!
Sólo para los países de la UE:
Conforme a la Directriz Europea
2002/96/EG sobre aparatos eléctricos
y electrónicos inservibles, tras su
transposición en ley nacional,
deberán acumularse por separado las
herramientas eléctricas para ser sometidas a un
reciclaje ecológico.
Eliminación
CDC 200/350 (-SBD)-BSY+ 17/20
Español
99.823.67 2.5/11/13
Control visual:
Solo debe existir un motor maestro. El maestro
tiene, en correspondencia con el número total de
motores, la última dirección. La dirección está
indicada sobre el motor. Los motores esclavos
están numerados en orden decreciente. Ejemplo:
en un grupo formado por tres motores existe un
motor maestro 3, un motor esclavo 2 y un motor
esclavo 1. Atención: solo es aplicable al estado de
suministro. En cuanto se vuelvan a configurar los
motores con el software SCS, las
direcciones de fábrica ya no serán aplicables.
Cableado:
¿Es correcto el cableado del grupo? Para ello
deberá consultarse el diagrama de cableado
Ajuste a cero:
Realizar el ajuste a cero.
Se requiere el software SCS o el imán
especial MAG 502.
Llamar al servicio de atención al cliente D+H:
Es necesario configurar los accionamientos.
Se requiere el software SCS.
Localización de averías
Un grupo sincronizado CDC -BSY+ puede estar
formado por un total de hasta 8 motores, que se
comunican a través de un bus. Cada motor tiene su
propia dirección, la cual puede configurarse
mediante el software SCS.
El último motor de un grupo sincronizado es el
maestro, que controla los demás motores, en este
caso esclavos. Las diferencias de fuerza entre los
motores de un grupo se compensan mediante una
regulación inteligente de posición y de fuerza. En
caso de averiarse un motor, se desconectarán
automáticamente todos los motores.
Descripción del funcionamiento

99.823.67 2.5/11/13
CDC 200/600(-SBD)-BSY+
16/20 Español
Master 3
Slave 1
Slave 2
El juego de motores se ajustan de fábrica. En caso
de modificarse el suministro (como puede
ser el cambio de un motor por uno nuevo),
los motores deberán reprogramarse
con el SCS.
Si al finalizar el montaje, la cota X es igual o superior
a 23 mm, será necesario un nuevo ajuste del punto
cero mediante el sotware SCS. Los rangos de cierre
se decalan de manera relativa con relación al nuevo
punto cero.
Montar los accionamientos libres
de cualquier impedimento
mecánico. Esto permite
repartir las cargas de
manera más uniforme
entre todos los
accionamientos.
En el caso de funcionamiento vertical (p.e. en
claraboyas) las fuerzas deben ser adaptadas
mediante el sotware SCS
Instrucciones de montaje
Slave 1
≥ 23 mm ? X
Asignación de cables
WH (Mot. a)
BN (Mot. b)
YE (Data a)
OG (n.c.)
GN (Data b)
Estándar
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (BRV)
OG (n.c.)
WH (Mot. a)
Opción -BRV
(GN) verde
(YE) amarillo
(OG) naranja
(BN) marrón
(BK) negro
(WH) blanco
(GY) gris
(PK) rosa
BN (Mot. b)
YE (Data a)
GN (Data b)
GY (-SGI / SKS / SA / SZ)
PK (+SGI / SKS )/ SA / SZ
WH (Mot. a)
Opción -SGI/-SKS / SA / SZ
2 años de garantía para todos los productos D+H
desde la fecha de su puesta en marcha, hasta un
máximo de 3 años de la fecha de la entrega, siempre
que el montaje y la puesta en marcha hayan sido
realizados por un distributor autorizado de D+H.
La garantía de D+H expira, en el caso de conexión
de componentes de D+H con otros equipos o
cuando se mezclan los productos de D+H con los de
otros fabricantes.
Garantía
La inspección y el mantenimiento deben realizarse
conforme a las instrucciones de mantenimiento de
D+H. Únicamente se utilizarán piezas de recambio
originales D+H. Los trabajos de reparación serán
realizados exclusivamente por D+H.
Elimine cualquier tipo de suciedad con un paño seco y
suave.
Mantenimiento y limpieza
Declaramos bajo nuestra responsabilidad, que
el producto descrito bajo “Datos técnicos” está
en conformidad con las regulaciones:
2004/108/EG, 2006/95/EG
Expediente técnico en:
D+H Mechatronic AG, D-22949 Ammersbek
Thomas Kern Maik Schmees
Junta directiva Apoderado, Director técnicor
12.06.2010
Declaración de conformidad
Recomendamos que los aparatos eléctricos,
accesorios y embalajes sean sometidos a un
proceso de recuperación que respete el medio
ambiente.
¡No arroje las herramientas eléctricas a la basura!
Sólo para los países de la UE:
Conforme a la Directriz Europea
2002/96/EG sobre aparatos eléctricos
y electrónicos inservibles, tras su
transposición en ley nacional,
deberán acumularse por separado las
herramientas eléctricas para ser sometidas a un
reciclaje ecológico.
Eliminación
CDC 200/350 (-SBD)-BSY+ 17/20
Español
99.823.67 2.5/11/13
Control visual:
Solo debe existir un motor maestro. El maestro
tiene, en correspondencia con el número total de
motores, la última dirección. La dirección está
indicada sobre el motor. Los motores esclavos
están numerados en orden decreciente. Ejemplo:
en un grupo formado por tres motores existe un
motor maestro 3, un motor esclavo 2 y un motor
esclavo 1. Atención: solo es aplicable al estado de
suministro. En cuanto se vuelvan a configurar los
motores con el software SCS, las
direcciones de fábrica ya no serán aplicables.
Cableado:
¿Es correcto el cableado del grupo? Para ello
deberá consultarse el diagrama de cableado
Ajuste a cero:
Realizar el ajuste a cero.
Se requiere el software SCS o el imán
especial MAG 502.
Llamar al servicio de atención al cliente D+H:
Es necesario configurar los accionamientos.
Se requiere el software SCS.
Localización de averías
Un grupo sincronizado CDC -BSY+ puede estar
formado por un total de hasta 8 motores, que se
comunican a través de un bus. Cada motor tiene su
propia dirección, la cual puede configurarse
mediante el software SCS.
El último motor de un grupo sincronizado es el
maestro, que controla los demás motores, en este
caso esclavos. Las diferencias de fuerza entre los
motores de un grupo se compensan mediante una
regulación inteligente de posición y de fuerza. En
caso de averiarse un motor, se desconectarán
automáticamente todos los motores.
Descripción del funcionamiento

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
18/20 DE/EN/FR/ES
2 Antrieben sternförmig /
2 drives star-shaped /
2 moteurs en étoile /
2 accionamientos en estrella
* Nicht bei / not in case of / pas pour / no en el caso : GVL -E/ -K/ -M
** Gegen Kurzschluss sichern / Protect wire against short circuit /
Protéger contre les courts-circuits / Proteger contra cortacircuitos
*** Kabel gemäß D+H Kabelverlegetabelle (siehe Gebrauchsanleitung der Zentrale) /
Cable according to D+H table for layout of cables (see instructions for use of control panel) /
Câble selon le tableau de câblage de D+H (voire fiche technique de la centrale) /
Cable conforme a la tabla de cableado D+H (véanse instrucciones de uso de la central)
Anschluss / Connection / Raccordement / Conexión
123 4 5
L
6
N–
7
ZA E/X ab
LT
Gruppe / Group / Groupe / Grupo
Mot. a Mot. b
MOT
(BK) (BK)
(OG)
2x47kW
EM 47 K *
(WH)
(WH)
(BN)
(BN)
(OG)
(OG)
(YE)
(YE)
(GN)
(GN)
Mot. a
Mot. a
Mot. b
Mot. b
n.c.
n.c.
Data a
Data a
Data b
Data b
CDC -BSY+
CDC -BSY+
Slave(s)
Master
***
**
Endmodul
Terminal module
Module terminal
Abzweigdose / Junction box /
Boîte de dérivation / Caja de conexión
Überwachung / Monitoring / Supervision / Supervisión *
**
CDC 200/350 (-SBD)-BSY+ 19/20
DE/EN/FR/ES
99.823.67 2.5/11/13
2 bis max. 3 Antriebe durchgeschliffen /
2 up to max. 3 drives looped through /
2 jusqu'au plus 3 moteurs par bouclage /
2 hasta un máximo de 3 accionamientos en bucle
CDC-PC xxxx-T02
Anschluss / Connection / Raccordement / Conexión
123 4 5
L
6
N–
7
ZA E/X ab
LT
Gruppe / Group / Groupe / Grupo
Mot. a Mot. b
MOT
(BK) (BK)
(OG)
2x47kW
Endmodul
Terminal module
Module terminal
EM 47 K *
(WH)
(BN)
(OG)
(YE)
(GN)
(WH)
(BN)
(OG)
(YE)
(GN)
Mot. a
Mot. b
n.c.
Data a
Data b
CDC -BSY+
Slave(s)
Mot. a
Mot. b
n.c.
Data a
Data b
CDC -BSY+
Master
***
**
**
Abzweigdose / Junction box /
Boîte de dérivation / Caja de conexión
Überwachung / Monitoring / Supervision / Supervisión *
**
(GN) grün / green / vert / verde
(YE) gelb / yellow / jaune / amarillo
(OG) orange / orange / orange / naranja
(BN) braun / brown / brun / marrón
(BK) schwarz / black / noir / negro
(WH) weiss / white / blanc / blanco
(GY) grau / grey / gris / gris
Mot. b
(BN)
Mot. a
(WH)

99.823.67 2.5/11/13
CDC 200/350(-SBD)-BSY+
18/20 DE/EN/FR/ES
2 Antrieben sternförmig /
2 drives star-shaped /
2 moteurs en étoile /
2 accionamientos en estrella
* Nicht bei / not in case of / pas pour / no en el caso : GVL -E/ -K/ -M
** Gegen Kurzschluss sichern / Protect wire against short circuit /
Protéger contre les courts-circuits / Proteger contra cortacircuitos
*** Kabel gemäß D+H Kabelverlegetabelle (siehe Gebrauchsanleitung der Zentrale) /
Cable according to D+H table for layout of cables (see instructions for use of control panel) /
Câble selon le tableau de câblage de D+H (voire fiche technique de la centrale) /
Cable conforme a la tabla de cableado D+H (véanse instrucciones de uso de la central)
Anschluss / Connection / Raccordement / Conexión
123 4 5
L
6
N–
7
ZA E/X ab
LT
Gruppe / Group / Groupe / Grupo
Mot. a Mot. b
MOT
(BK) (BK)
(OG)
2x47kW
EM 47 K *
(WH)
(WH)
(BN)
(BN)
(OG)
(OG)
(YE)
(YE)
(GN)
(GN)
Mot. a
Mot. a
Mot. b
Mot. b
n.c.
n.c.
Data a
Data a
Data b
Data b
CDC -BSY+
CDC -BSY+
Slave(s)
Master
***
**
Endmodul
Terminal module
Module terminal
Abzweigdose / Junction box /
Boîte de dérivation / Caja de conexión
Überwachung / Monitoring / Supervision / Supervisión *
**
CDC 200/350 (-SBD)-BSY+ 19/20
DE/EN/FR/ES
99.823.67 2.5/11/13
2 bis max. 3 Antriebe durchgeschliffen /
2 up to max. 3 drives looped through /
2 jusqu'au plus 3 moteurs par bouclage /
2 hasta un máximo de 3 accionamientos en bucle
CDC-PC xxxx-T02
Anschluss / Connection / Raccordement / Conexión
123 4 5
L
6
N–
7
ZA E/X ab
LT
Gruppe / Group / Groupe / Grupo
Mot. a Mot. b
MOT
(BK) (BK)
(OG)
2x47kW
Endmodul
Terminal module
Module terminal
EM 47 K *
(WH)
(BN)
(OG)
(YE)
(GN)
(WH)
(BN)
(OG)
(YE)
(GN)
Mot. a
Mot. b
n.c.
Data a
Data b
CDC -BSY+
Slave(s)
Mot. a
Mot. b
n.c.
Data a
Data b
CDC -BSY+
Master
***
**
**
Abzweigdose / Junction box /
Boîte de dérivation / Caja de conexión
Überwachung / Monitoring / Supervision / Supervisión *
**
(GN) grün / green / vert / verde
(YE) gelb / yellow / jaune / amarillo
(OG) orange / orange / orange / naranja
(BN) braun / brown / brun / marrón
(BK) schwarz / black / noir / negro
(WH) weiss / white / blanc / blanco
(GY) grau / grey / gris / gris
Mot. b
(BN)
Mot. a
(WH)

99.823.67 2.5/11/13
D+H Mechatronic AG
Georg-Sasse-Str. 28-32
22949 Ammersbek
Tel. [phone]
Fax [phone]
, Germany
: +49 239
: +49
E-Mail: [email protected]
www.dh-partner.com
© 2012 D+H Mechatronic AG, Ammersbek
Technische Änderungen vorbehalten /
Rights to technical modifications reserved /
Sous réserve de modifications techniques /
Derecho reservado a modificaciones técnicas
100 % Recyclingpapier / Recycled paper / Papier recyclé / Papel reciclado
Abmessungen / Dimensions / Dimensions / Dimensiones
240 mm 165 mm
= =
30 mm
35 mm
405 mm
