Duramaxx KT-Powerpoint User manual

10031375
Digitaler Powerpointer

2
Technische Daten
Einleitung
Artikelnummer 10031375
Betriebsfrequenz ca. 12 kHz
IP-Schutzart IP68
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und
Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen
Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Danke, dass Sie sich für unseren Pinpointer (Punktorter) entschieden haben. Der Pinpointer
ist für die genaue Ortung von Metallobjekten bestimmt. Das Gerät sollte in Kombination
mit einem großen Metalldetektor verwendet werden. Der Metalldetektor kann nur eine
grobe Ortung von vergrabenen Metallobjekten vornehmen und Sie müssen deshalb zur
Suche des Objekts häug ein großes Loch graben. Außerdem sind kleine Metallobjekt oft
stark oxidiert und mit dem Sediment verschmolzen, wodurch sie schwer zu identizieren
sind. An dieser Stelle erleichtert Ihnen der Pinpointer das Aunden von Schätzen und
Metallgegenständen.
Der Pinpointer macht sich das Ein-Knopf-Design zu eigen und muss während der
Benutzung nicht angepasst werden. Er ist sehr einfach zu bedienen und passt sich
diversen Umgebungsbedingungen an, nicht nur, bei stark mineralisiertem Boden, sondern
auch, bei mit Salzwasser gesättigtem Boden. Das Suchgebiet ist häug komplex und
viele Interferenzen beeinträchtigen die Ortungsgenauigkeit. Der Pinpointer kompensiert
durch seine Ortungsgenauigkeit die Interferenzen der Umgebung automatisch. Wenn sich
bei der Benutzung das Umfeld ändert, oder der Pinpointer durch eine magnetisches Feld
beeinusst wird und wenn die Empndlichkeit durch das elektromagnetische Feld sinkt,
oder das Gerät automatisch ausschlägt, braucht man nur den Balance-Knopf zu drücken,
um die Detektionsempndlichkeit neu auszutarieren.
Der Pinpointer verfügt über zwei Alarmsignale: einen Vibrationsalarm und das Aufblinken
einer LED-Leuchte, wodurch das Vorhandensein von Metallobjekten angezeigt wird. Wenn
die Spitze des Forschungsstabs sich einem metallischen Objekt nähert, wird das Gerät
vibrieren und die LED-Leuchte wird in folgender Reihenfolge aueuchten: rot, grün blau
und weiß. Das rote Licht wird zuerst aueuchten. Die Vibrationsintensität nimmt bei
Annäherung an das Metallobjekt zu. Wenn die größte Nähe erreicht ist, wird das weiße
Licht aueuchten.
Die weiße LED-Leuchte an der Spitze des Pinpointers kann Ihnen die Suche nach
Metallobjekten in dunkler Umgebung oder unter Wasser erleichtern.
Der Pinpointer ist wasserdicht und funktioniert bis zu einer Wassertiefe von 10 Metern.
Für den Gebrauch des Pinpointers wird eine 9V Alkaline Batterie. Wenn die Energie niedrig
ist, beginnt die LED zu blinken und dadurch wird angezeigt, dass die Batterie gewechselt

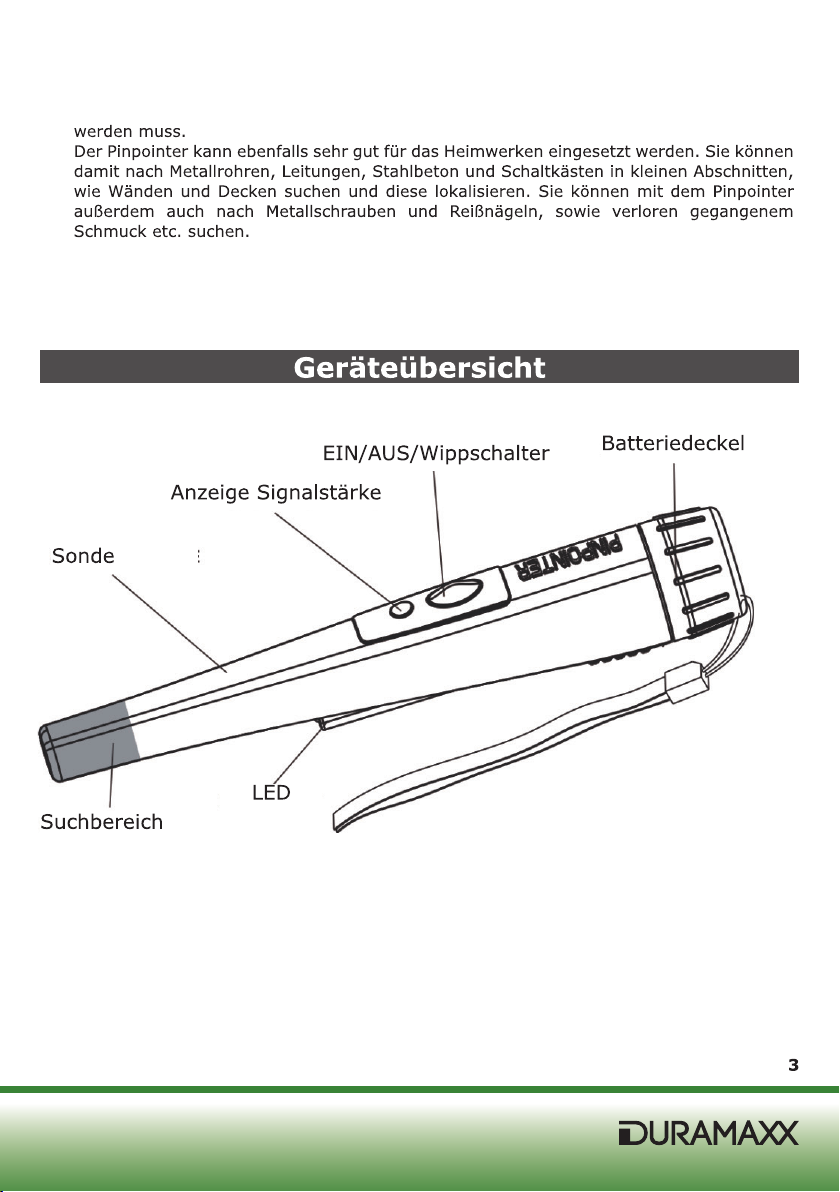

4
Funktion
Einschaltknopf/ Balanceknopf: Um den Einschaltknopf als Balanceknopf zu
benutzen, drücken Sie bitte einmal leicht darauf. Die LED-Leuchte wird zwei Mal
aueuchten und das Gerät wird zwei Mal kurz vibrieren. Anschließend wird die
weiße LED-Beleuchtung aueuchten, was bedeutet, dass der Pinpointer verbunden
und austariert und nun funktionsbereit ist. Immer wenn Sie den Einschaltknopf
einmal kurz drücken, wird der Pinpointer automatisch austariert.
Zum Ausschalten drücken Sie den Einschaltknopf bitte für ungefähr 3 Sekunden.
Die weiße LED-Beleuchtung wird erlöschen und das Gerät wird sich ausschalten.
LED-Signalstärkeanzeige und Vibrationsalarm: Wenn Metall festgestellt wird,
beginnt das Gerät zu vibrieren und die rote LED-Anzeige leuchtet auf. Wenn sich der
Forschungsstab einem Metallziel nähert, wird die Vibrationsfrequenz zunehmen.
Die LED-Leuchte wird in der Reihenfolge rot, grün, blau und weiß aueuchten.
Wenn am Ende das weiße Licht aueuchtet, wird zusätzlich die Vibrationsfrequenz
am höchsten sein.
Beleuchtungs-LED: Nach dem Einschalten des Pinpointers wird die weiße LED
aueuchten. Der Pinpointer kann dann verwendet werden und die weiße LED-
Leuchte bei Bedarf als Taschenlampe benutzt werden.
Suchsonde: Die eingebaute Antenne wird zur Übermittlung und zum Empfang von
Signalen verwendet. 360° Rundumortung mit 2-3cm Feinortung benden sich an
der Spitze der Sonde.
Alarm bei niedrigem Batteriestatus: Wenn die Batterie niedrig ist, wird die
LED-Leuchte permanent blinken. Das bedeutet, dass Sie die 9V Batterie nun
wechseln sollten.
Batterie und Batterieabdeckung: Bitte drehen Sie die Batterieabdeckung gegen
den Uhrzeigersinn um das Batteriefach zu önen und drehen Sie sie im Uhrzeigersinn
um die Abdeckung zu xieren. Bitte achten Sie darauf eine 9V Alkaline Batterie zu
verwenden. Die Lebensdauer einer Alkalinen Batterie liegt bei durchschnittlich 20
Stunden. Wenn Sie die Batterie wechseln, achten Sie darauf, dass die Batterie
richtig eingelegt ist, die O-Ring Gummidichtung richtig sitzt und das Batteriefach
richtig verschlossen ist, um das Eindringen von Wasser zu verhindern.
Lederhülle und Handgelenkband: Bitte stecken Sie den Pinpointer zur
einfacheren Handhabung in die Lederhülle und befestigen Sie die Halterung an der
Befestigungsöse der Batterieabdeckung.
Automatisches Abschalten: Wenn Sie das Gerät länger als 5 Minuten nicht
benutzen, wird es sich automatisch abschalten.
Batterie: Bitte verwenden Sie eine 9V Alkaline Batterie. Bitte drehen Sie das
Batteriefach gegen den Uhrzeigersinn, um es zu önen. Dann xieren Sie die

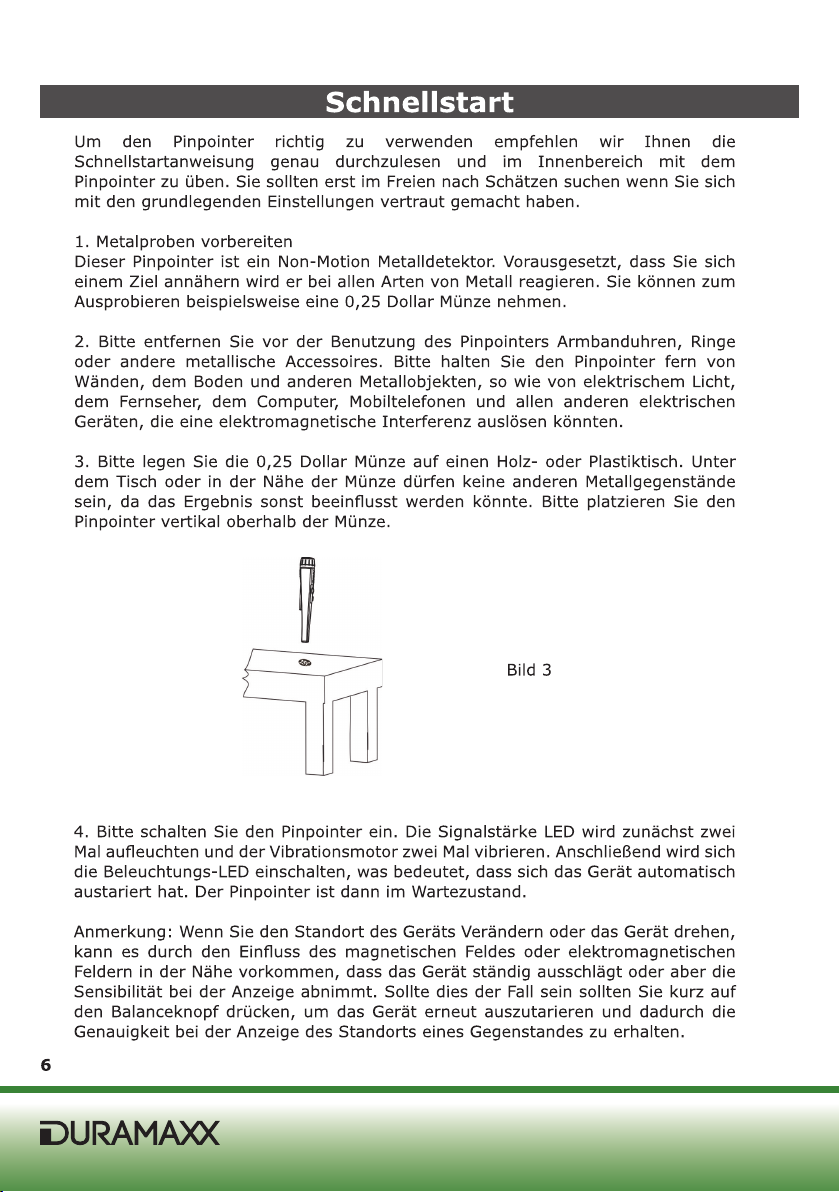

10

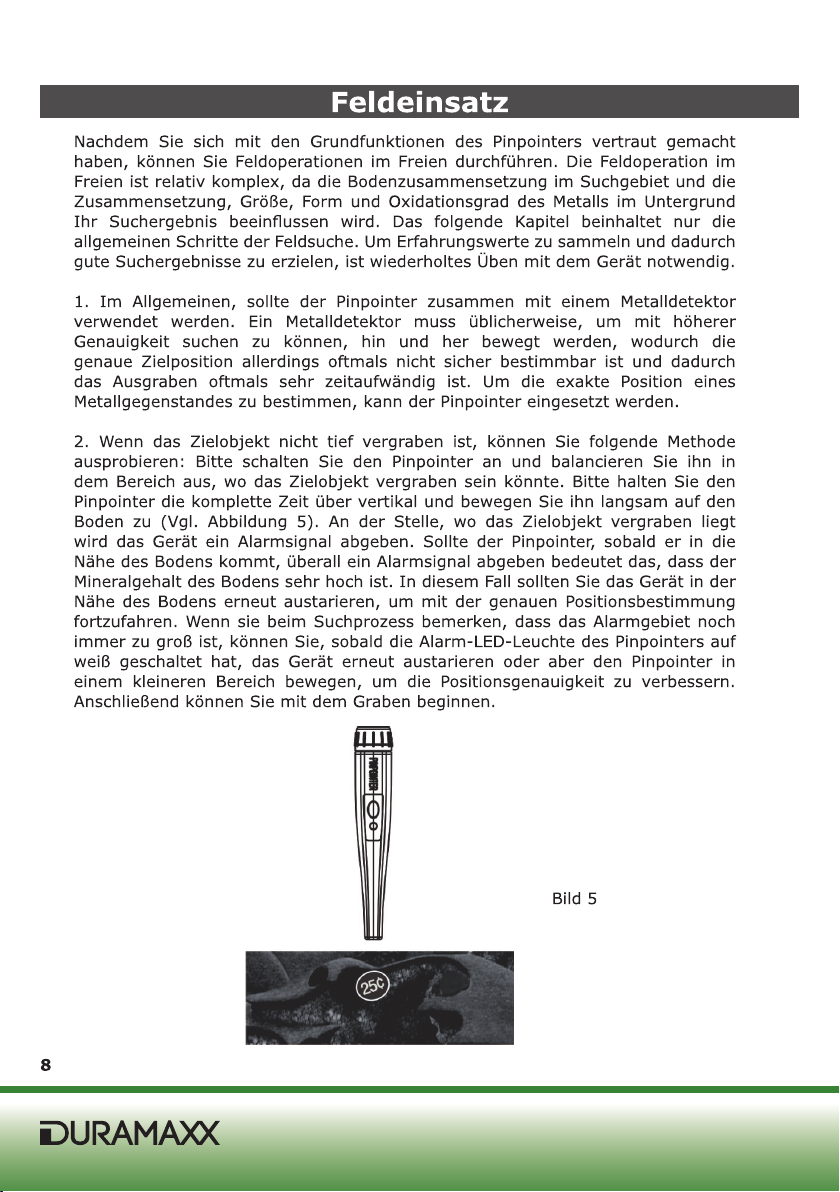

Erinnerung: Die Umgebung ist komplex. Wenn der Pinpointer überall ein Alarmsignal
abgibt und ständig vibriert und blinkt, sollten Sie ihn erneut ausbalancieren. Sie
sollten zur genauen Positionsbestimmung besonders auf den Farbwechsel der LED-
Leuchte und auf die Vibrationsfrequenz achten. Wenn sich die Vibrationsfrequenz
erhöht und die LED-Leuchte auf weiß umschaltet, ist die Distanz zum Zielobjekt am
geringsten. Um die genaue Position noch genauer zu bestimmen können Sie nach
einem erneuten ausbalancieren nochmals weiter suchen.
4. Der Pinpointer wird bei einer Wassertiefe unter 10 Metern einwandfrei
funktionieren, wenn Sie die Wassertiefe beim Tauchen konstant halten. Bitte
überprüfen Sie nach jedem Batteriewechsel, ob die O-Ring Gummidichtung gut
platziert und die Batterieabdeckung richtig gut verschlossen ist.
5. Sie können den Pinpointer auch als Non-Motion Metalldetektor zuhause
verwenden. Er kann natürlich nicht bestimmen, welche Arten von Metall vorhanden
sind, sondern nur, ob welches vorhanden ist. Sie können damit Wände, die Decke
und den Putz absuchen, um die Position von Schrauben, Metallrohren, Schaltkästen
oder anderen Metallobjekten zu bestimmen.

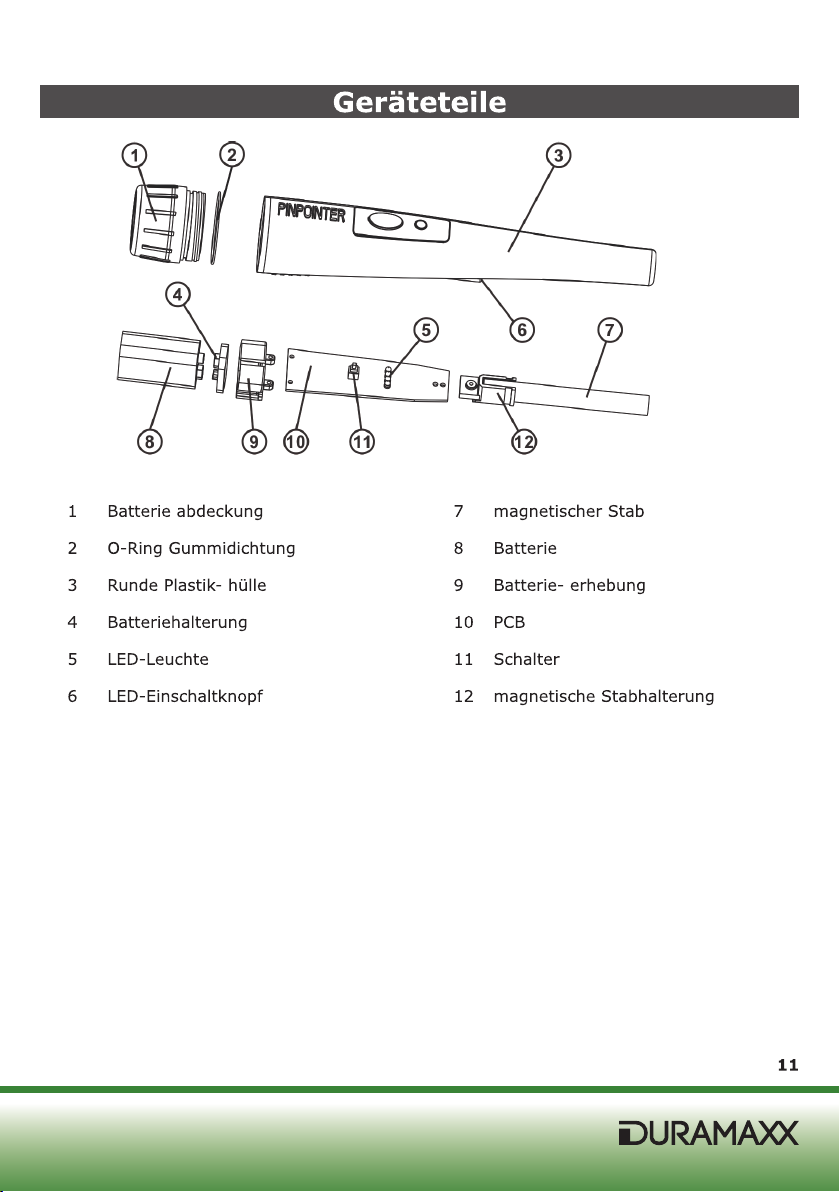

13
Technische Daten
Introduction
Item number 10031375
Operation frequency ca. 12 kHz
IP protection class IP68
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take
care of the following hints on installation and use to avoid technical damages. Any failure
caused by ignoring the mentioned items and cautions mentioned in the operation and in-
stallation instructions are not covered by our warranty and any liability.
Thank you for choosing our PINPOINTER.The PINPOINTER is designed for determines the
position of the metal object precisely; It should be cooperated with the search coil metal
detector. When the metal detector nds buried metal objects it can only determines the
roughly position and you must dig a large hole. In addition, small metal objects are often
oxidized seriously and combined with the sediment. It’s dicult to distinguish. At this mo-
ment, the pinpointer will help you to nd treasures and metal objects more easily.
The pinpointer adopts the advanced one-button design and it doest need to adjust when
you use. It’s very simple and suitable for all kinds of complex environment include not
only the situation that the soil is mineralized seriously but also the sand that is saturated
with salt water. The mining environment is often complex and a lot of interferences will
aect the positioning accuracy. The pinpointer will balance interferences in the surround-
ing environment automatically when it starts and improve the positioning accuracy .In the
process of using when the environment is changed or the pinpointer is inuenced by the
magnetic eld, and when the sensitivity is dropped in the electromagnetic eld or when
the unit is excited automatically. It’s only to press the balance button to enter a new bal-
ance for maintains the eective detection sensitivity.
The pinpointer has two kinds of alarm signals which are vibration and LED to indicate the
existence of metal objects. When the front of the probe rod approaches the metal object,
the unit will vibrate and at the same time the LED will glow in the order of red, green,
blue and white light. It will glow red light at rst. The pinpointer approaches metal objects
more nearby the vibration frequency will be higher. White light will glow when the distance
is nearest.
The white illumination LED in front of the pinpointer can provides illumination in the situ-
ation that is the dark and underwater and help to look for metal objects.
The pinpointer is waterproof; It can works under the water depth is not more than 10
meters.
The pinpointer uses a 9V alkaline battery. When the voltage is low the LED will ash all at
once and send a signal to change the battery.
The pinpointer also is an eective tool for DIY in the home. You can search for and locate
metal pipes, wires, reinforced concrete, and control boxes in small spaces such as walls

15
Function Introduction
Power Supply/ Balance Switch: For using power supply as balance button at rst
please press the power supply once lightly and the signal strength LED will ash 2 times
while the vibrator will vibrate 2 times for a short time. Then the white illumination LED
will light which means the pinpointer is connected and completed adjust balance and you
enter the using state.
Please press the power supply switch for about 3 seconds. The white illumination LED will
extinguish and the power supply will turn o.
The power switch also can use as the balance button. Whenever you press the power
supply once lightly , it will be balanced automatically.
LED signal strength indication and vibration alarm: When metals are detected, the
vibration motor will begin to vibrate while the red signal strengthen LED is light .With the
probe’s movement it approaches more nearby to metal targets the vibration frequency
will be higher .The signal strength LED will light in the order of red, green, blue and white
.When it lights until white the motor vibration frequency will be highest.
Illumination LED-- After the pinpointer turned on the white illumination LED will light
which means the detector is in the work and also can use as a ashlight.
Search Probe: The built in antenna uses for transmitting and receiving signals. 360
°degrees of 2-3 cm in the head is the higher sensitivity detection section.
Low voltage alarm: When the battery is low LED will ash continuously. It means it is
time to change the 9V battery.
Battery and the battery cover: Please rotate the battery cover counterclockwise
to open it and please rotate clockwise to fasten it. Please pay attention to use
of the 9V alkaline battery. The lifetime of the alkaline battery is about 20 hours.
When changing batteries, ensure the battery is a tight connection and the O-type
rubber ring is placed well and tighten the battery cover to prevent a water leak.
Leather cover and wristband—Please insert the pinpointer into the leather cover for use
easily and put the wristband on the battery cover.
Automatic Shutdown: f you doesn’t operate for 5 minutes it will shut down automatically.
