Vorinstallationsdatenblatt Bade- und Whirlwannen
Leben im Bad
Living bathrooms

Index
Index ........................................................................................................... 2
Wichtige Planungshinweise für Whirlwannen............................................. 4
Revisionsöffnungen..................................................................................... 6
Datenblätter der Bade- und Whirlwannen .................................................11
2Vorinstallationsdatenblätter

Transport
> Geeignete Sicherheitskleidung tragen.
> Wanne nur an den gekennzeichneten Stellen halten. Nicht am Whirlsy-
stem.
> Stöße vermeiden.
Unsachgemäßer Transport kann Undichtigkeit verursachen.
Installationsort
• Breite der Türen prüfen. Sicherstellen, dass die Wanne problemlos in
das Badezimmer transportiert werden kann.
• Unter der Wanne darf sich keine Fussbodenheizung befinden.
• Der Fußboden muss absolut eben und waagerecht sein.
• Wannen nach dem Fliesen einbauen. (Oberkante Fertigfußboden)
• Je nach Kombination von Wanne und Whirlsystem können Komponen-
ten des Systems über den Wannenrand hinausstehen. Deshalb empfeh-
len wir den Einbau in einen Wannenkasten.
• Toleranzen bei Acryl: Bedingt durch den Herstellungsprozess können
Abweichungen zu den angegebenen Nennmaßen im Rahmen der To-
leranzen nach DIN 198 möglich sein. Bitte berücksichtigen Sie dies in
Ihrer Planung.
Revisionsöffnungen und Luftzufuhr
ACHTUNG
Aufgrund der besseren Revisionsmöglichkeit wird die Montage mit einer
abnehmbaren Wannenverkleidung empfohlen.
Verfliesen der Wanne
• Folgende Revisionsöffnungen müssen Sie vorsehen:
• Ab- und Überlaufgarnitur 200 x 200 mm
• Aggregate 500 x 500 mm (Nahho: 250 x 400 mm)
• Entnehmen Sie die Position dem Kapitel „Revisionsöffnungen“.
• Für die Luftzufuhr eine Öffnung in der Verkleidung mit einer wirk-
samen Fläche von ca. 15 cm2(z.B. 3 x 5cm oder 2 x 7,5cm) vorsehen.
Wanne mit abnehmbarer Verkleidung von Duravit
• Die Verkleidung muss zur Revision abgenommen werden können. Pla-
nen Sie daher einen Abstand vor der Verkleidung ein.
• Für die Luftzufuhr ist ein Lüftungsgitter vormontiert oder ist zwischen
Boden und Verkleidung umlaufend ein Abstand von min. 2mm vorzu-
sehen. Diese Luftzufuhr darf nicht verdeckt werden.
Wanne mit angeformter/nahtloser Verkleidung
• Die Wanne muss zur Revision von der Wand genommen werden kön-
nen. Planen Sie daher einen Abstand vor der Wanne ein.
• Für die Luftzufuhr ist ein Lüftungsgitter vormontiert oder ist zwischen
Boden und Verkleidung umlaufend ein Abstand von min. 2mm vorzu-
sehen. Diese Luftzufuhr darf nicht verdeckt werden.
Wasserinstallation
Der Wasseranschluss darf nur von einem konzessionierten Sanitär-
installateur vorgenommen werden. Länderspezifische Normen und
örtliche Vorschriften sind uneingeschränkt einzuhalten.
ACHTUNG
Bei Wannen mit Bodenzulauf ist bauseits ein Rohrunterbrecher zwin-
gend erforderlich. (DIN EN 1717)
> Einbauschema beachten.
Wasseranschluss
• Anschlüsse für Zu- und Ablauf nach den derzeit gültigen Normen und
den örtlichen Vorschriften durchführen.
• Anschlussmuffe bündig zur Stellfläche setzen.
Wichtige Planungshinweise für Whirlwannen
4Vorinstallationsdatenblätter
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

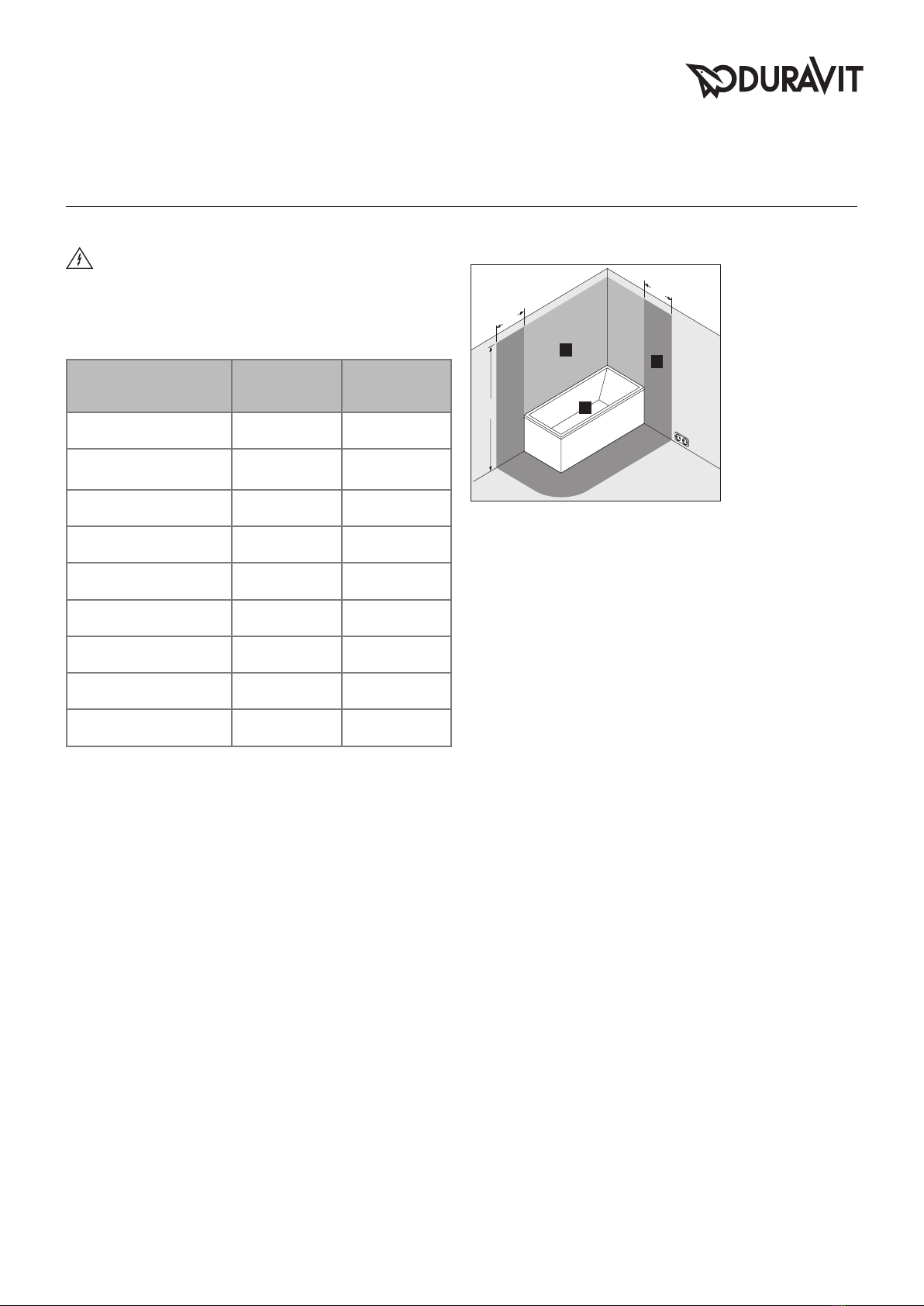

Elektroinstallation für Whirlwannen
Die Elektroinstallation darf nur von einem konzessionierten
Elektroinstallateur vorgenommen werden. Länderspezifische Normen,
örtliche Vorschriften und die Niederspannungsrichtlinien sind uneinge-
schränkt einzuhalten.
Elektrische Daten
Whirlsystem Nennleistung Stan-
dardausstattung
max. Nennlei-
stung Vollausstat-
tung
Air-System
(# 760XXX XX X AS 10XX)
0,76 kW 0,85 kW
Air-System Cape Cod
(# 760XXX XX X AS 10XX)
0,70 kW 0,74 kW
Jet Project
(# 760XXX XX X JP 10XX)
0,66 kW 0,66 kW
Jet-System
(# 760XXX XX X JS 10XX)
0,59 kW 0,67 kW
Combi-System P
(# 760XXX XX X CP 10XX)
1,89 kW 1,98 kW
Combi-System E
(# 760XXX XX X CE 10XX)
1,91 kW 2,96 kW
Combi-System L
(# 760XXX XX X CL 10XX)
1,59 kW 2,64 kW
Jet-System E
(# 760XXX XX X JE 10XX)
1,14 kW 2,20 kW
Durapearl-System
(# 760XXX XX X DP 10XX)
1,22 kW 1,26 kW
Stromversorgung
# 76XXXX XX X XX 1XX0: 220-240V AC, 50Hz
# 76XXXX XX X XX 1XX6: 220-240V AC, 60Hz
Absicherung IN= 16 A
RCD IΔN ≤ 30 mA
Vorinstallation
>Festverlegte Zuleitung für Stromversorgung legen:
• separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter außerhalb der vorgegebener
Schutzzonen (0 - 2) vorschalten
• Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potenzialausgleich legen:
• Leitung 3 000 mm herausschauen lassen
Schutzzonen
600
600
2250*
0
12
* oder Höhe des höchsten fest angebrachten Brausekopfes/Wasseraus-
lasses; je nachdem, was höher ist.
Vorinstallationsdatenblätter 5

Revisionsöffnungen
Positionierung der Komponenten der Whirlsysteme
Die Abbildungen zeigen die Standardkonfiguration der Komponenten des
Whirlsystems* mit Positionierung der Bedieneinheit. Auf der Kopfseite
befindet sich die Rückenmassage (abhängig vom Whirlsystem).
Sonderanfertigung auf Anfrage. Für diesen Fall wird eine Skizze benötigt,
die die gewünschte Anordnung zeigt. Die Realisierung der Wunschanord-
nung wird von Duravit geprüft und bestätigt.
Kopf
Kopf
Kopf Kopf Kopf
Kopf Kopf
Kopf Kopf
Kopf Kopf
Kopf
Kopf
* Bitte beachten Sie, dass je nach Kombination von Wanne und Whirlsystem Komponenten des Systems über den Wannenrand hinaus stehen können. Deshalb empfehlen wir den Einbau in einen Wannenkasten /
Air-System, Air-System Cape Cod, Jet Project, Jet-System, Combi-System P, Combi-System E, Combi-System L, Jet-System E und Durapearl-System: 76...
Revision
Whirlwanne so einbauen, dass alle wichtigen Aggregate (Pumpe, Gebläse
und Steuerung) zugänglich bleiben. Bei Montage der Wanne mit Wannen-
verkleidung muss diese zur Revision zugänglich und abnehmbar sein.
Kopf
Kopf
Kopf
Kopf

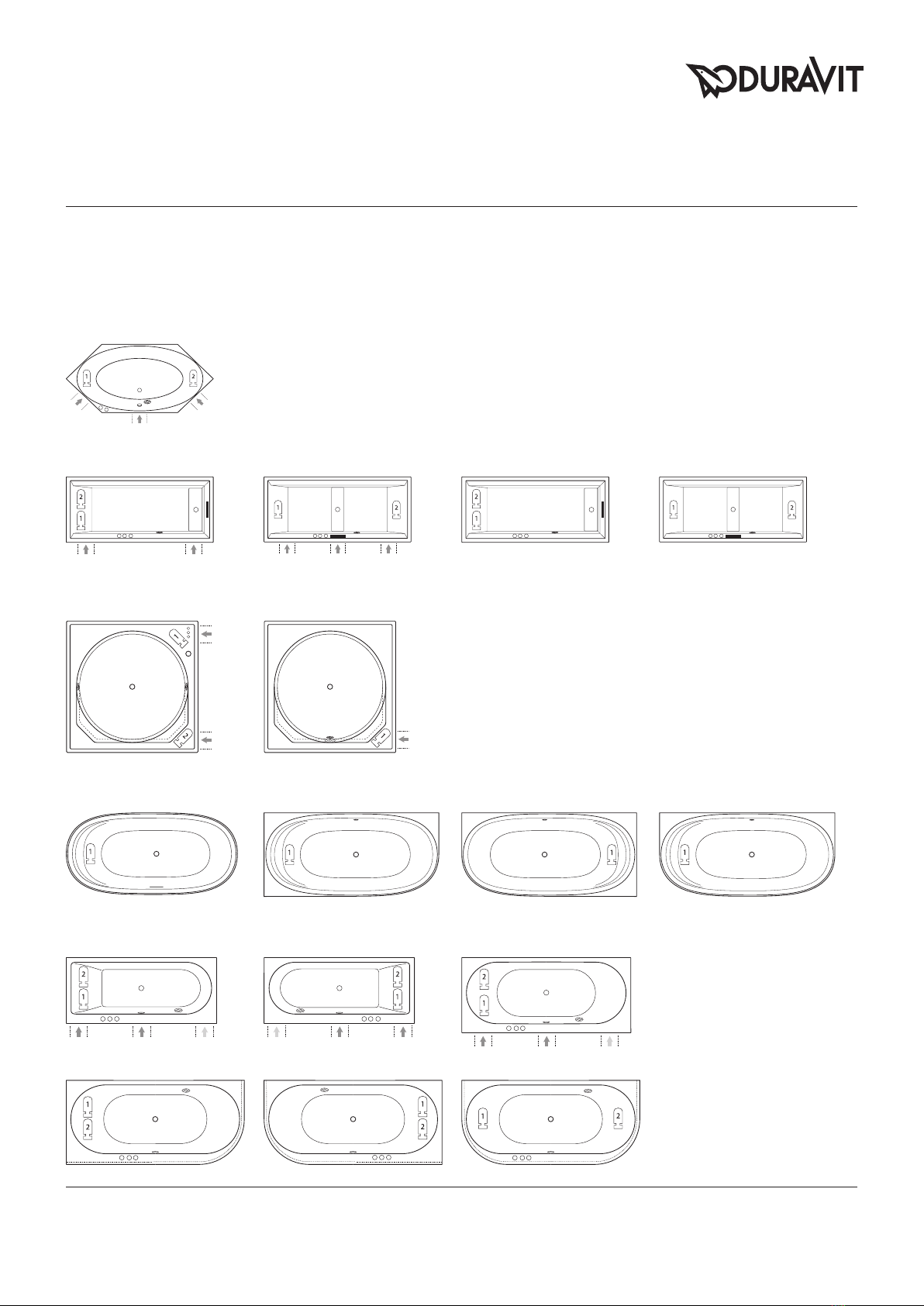

6Vorinstallationsdatenblätter
2x3
# 760023, # 760024
# 760081, # 760162, # 760163
# 760074, # 760075 # 760079, # 760080# 760076, # 760160, # 760161
2nd floor
Blue Moon
# 760247 # 760248
# 760244, # 760245
# 760246
Darling New
# 760238, # 760240, # 760242 # 760239, # 760241, # 760243
# 760363 # 760364
Cape Cod
# 760330 # 760362
# 760143 # 760402

Air-System, Air-System Cape Cod, Jet Project, Jet-System, Combi-System P, Combi-System E, Combi-System L, Jet-System E und Durapearl-System: 76...
Kopf Kopf
Kopf
Kopf Kopf Kopf Kopf
Kopf Kopf
Kopf
Kopf Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Vorinstallationsdatenblätter 7
# 760028# 760027, # 760141
Daro
# 760138
# 760137
D-Code
# 760095, # 760096,
# 760098, # 760100
# 760097, # 760099 # 760101
# 760292, # 760294, # 760296 # 760293, # 760295, # 760297 # 760298, # 760299
DuraStyle
# 760308, # 760310, # 760312
# 760318
# 760316# 760314, # 760315# 760309, # 760311, # 760313
# 760319# 760317
Happy D.2
# 760320

Air-System, Air-System Cape Cod, Jet Project, Jet-System, Combi-System P, Combi-System E, Combi-System L, Jet-System E und Durapearl-System: 76...
Kopf
Kopf Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf Kopf
Kopf Kopf

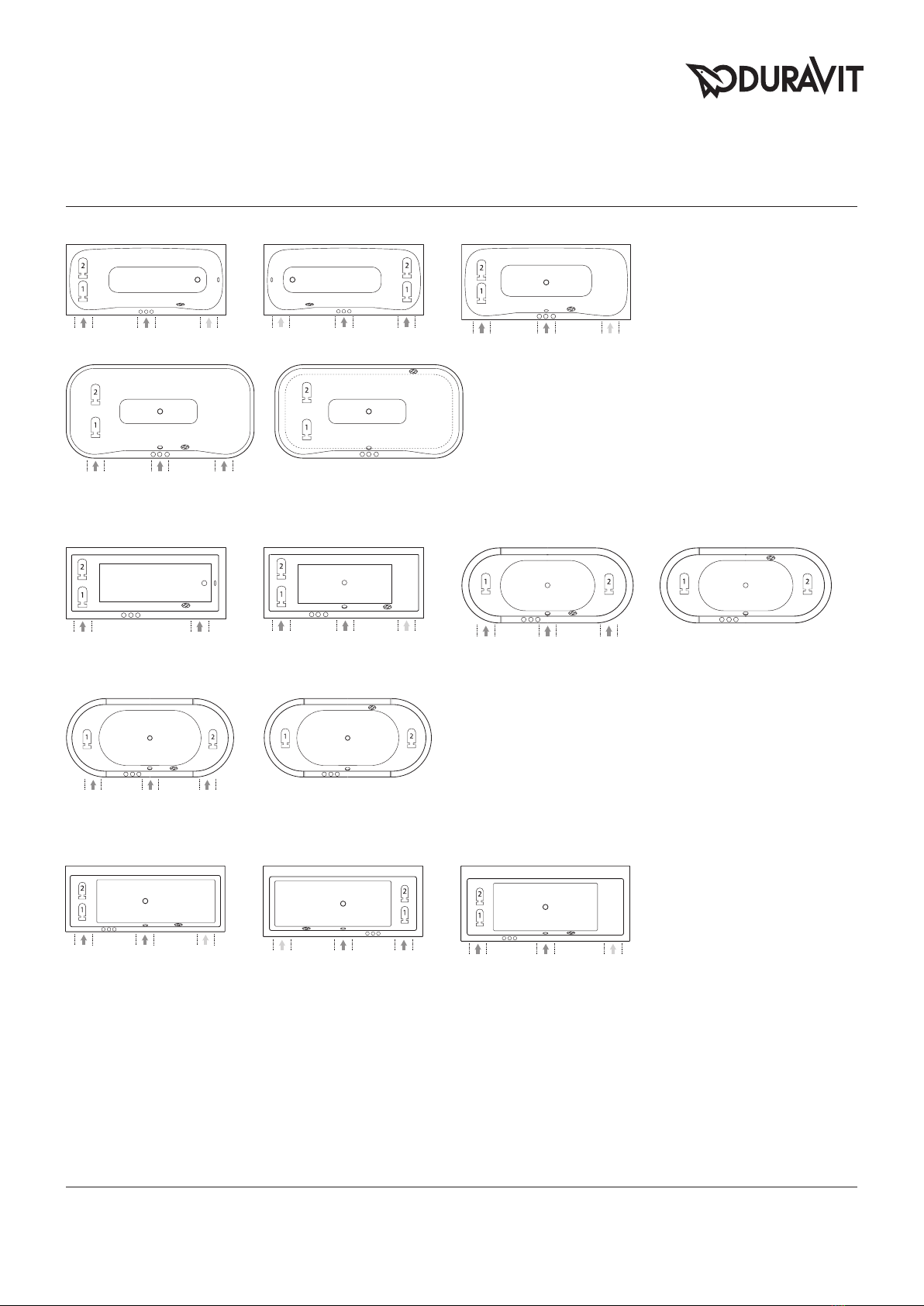

8Vorinstallationsdatenblätter
Paiova
# 760212, # 760218
# 760214, # 760220
# 760216, # 760222
# 760213, # 760219
# 760215, # 760221
# 760217, # 760223
# 760265, # 760267, # 760269
# 760270 # 760271
# 760264, # 760266, # 760268
Nahho
# 760285 # 760286 # 760280
P3 Comforts
# 760371, # 760373, # 760375 # 760372, # 760374, # 760376 # 760377, # 760378 # 760379
# 760380 # 760381
# 760390, # 760392 # 760391, # 760393 # 760394, # 760396 # 760395, # 760397

KopfKopf
Kopf
Kopf
Kopf
Air-System, Air-System Cape Cod, Jet Project, Jet-System, Combi-System P, Combi-System E, Combi-System L, Jet-System E und Durapearl-System: 76...
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf
Kopf Kopf
Kopf

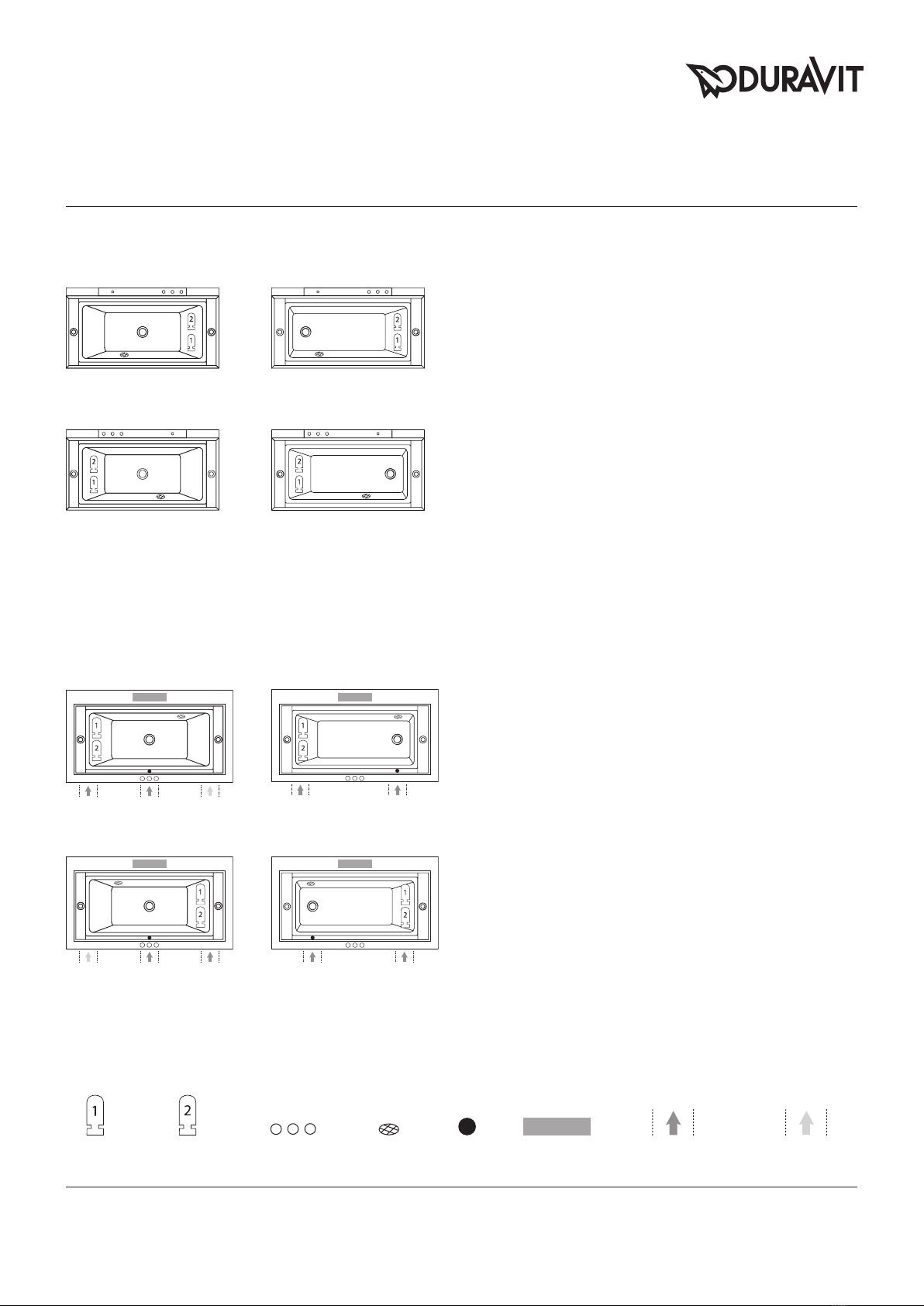

Vorinstallationsdatenblätter 9
# 760184 # 760185
# 760181 # 760198 # 760182, # 760183
PuraVida
Starck
# 760050, # 760333, # 760334,
# 760335, # 760336, # 760337
# 760052, # 760338, # 760339,
# 760340, # 760341
# 760133 # 760135, # 760136# 760134
# 760012
# 760009
# 760011
# 760010
Vero

Legende
* nur Combi-Systeme / ** Die Anzahl der Bedienelemente richtet sich nach dem Whirlsystem und der gewählten Zusatzmodule / *** Nur bei Combi-System E/L in Kombination mit Sound und/oder LED-
Farblicht notwendig / Air-System, Air-System Cape Cod, Jet Project, Jet-System, Combi-System P, Combi-System E, Combi-System L, Jet-System E und Durapearl-System: 76...
Aggregat 1 Aggregat 2* Bedieneinheit** Ansaug-
öffnung
erforderliche Revi-
sionsöffnungen***
erforderliche Revi-
sionsöffnungen
Zugknopf Armaturen-
modul
Positionierung der Bedieneinheit auf der Stele:
Wannenverkleidung für freistehende Version, Ecke rechts und
Vorwandversion:
Die Abbildungen zeigen die Standardkonfiguration der Komponenten
des Whirlsystems mit Positionierung der Bedieneinheit (s. Abb.). Auf der
Kopfseite befindet sich die Rückenmassage (abhängig vom Whirlsystem).
Sonderanfertigung auf Anfrage. Für diesen Fall wird eine Skizze benötigt,
die die gewünschte Anordnung zeigt. Die Realisierung der Wunschanord-
nung wird von Duravit geprüft und bestätigt.
Wannenverkleidung für Ecke links:
Die Abbildungen zeigen die Standardkonfiguration der Komponenten
des Whirlsystems mit Positionierung der Bedieneinheit (s. Abb.). Auf der
Kopfseite befindet sich die Rückenmassage (abhängig vom Whirlsystem).
Sonderanfertigung auf Anfrage. Für diesen Fall wird eine Skizze benötigt,
die die gewünschte Anordnung zeigt. Die Realisierung der Wunschanord-
nung wird von Duravit geprüft und bestätigt.
Bohrungen für Armaturen in der Stele:
Auf Wunsch können bereits werksseitige Lochbohrungen für Grundkör-
per für Wannenrandarmaturen vorgenommen werden. Hierzu bitte den
gewünschten Grundkörper bei der Bestellung angeben. Eine Liste der
passenden Fertigsets kann bei Duravit angefragt werden.
Sundeck
Mit Wannenverkleidung
Kopf
Kopf
Kopf
Kopf
Kopf
Positionierung Bedieneinheit für Whirlwannen auf dem Fliesenrand:
Die Abbildungen zeigen die Standardkonfiguration der Komponenten des
Whirlsystems mit Positionierung der Bedieneinheit. Die Bedieneinheit
wird vor Ort mittig auf den vorderen Fliesenrand gesetzt. Der Zugknopf
für die Betätigung des Ablaufs ist immer auf der selben Seite wie die
Bedieneinheit (s. Abb.). Auf der Kopfseite befindet sich die Rückenmassage
(abhängig vom Whirlsystem).
Sonderanfertigung auf Anfrage (s. Abb.). Für diesen Fall wird ein Hinweis
in der Bestellung benötigt.
Mit Schienensystem
Kopf
Kopf
Kopf
10 Vorinstallationsdatenblätter
# 760066, # 760128 # 760127
# 760066, # 760128 # 760127
# 760065, # 760126
# 760065, # 760126 # 760125
# 760125

Datenblätter der Bade- und Whirlwannen
Vorinstallationsdatenblätter 11

Design by Philippe Starck

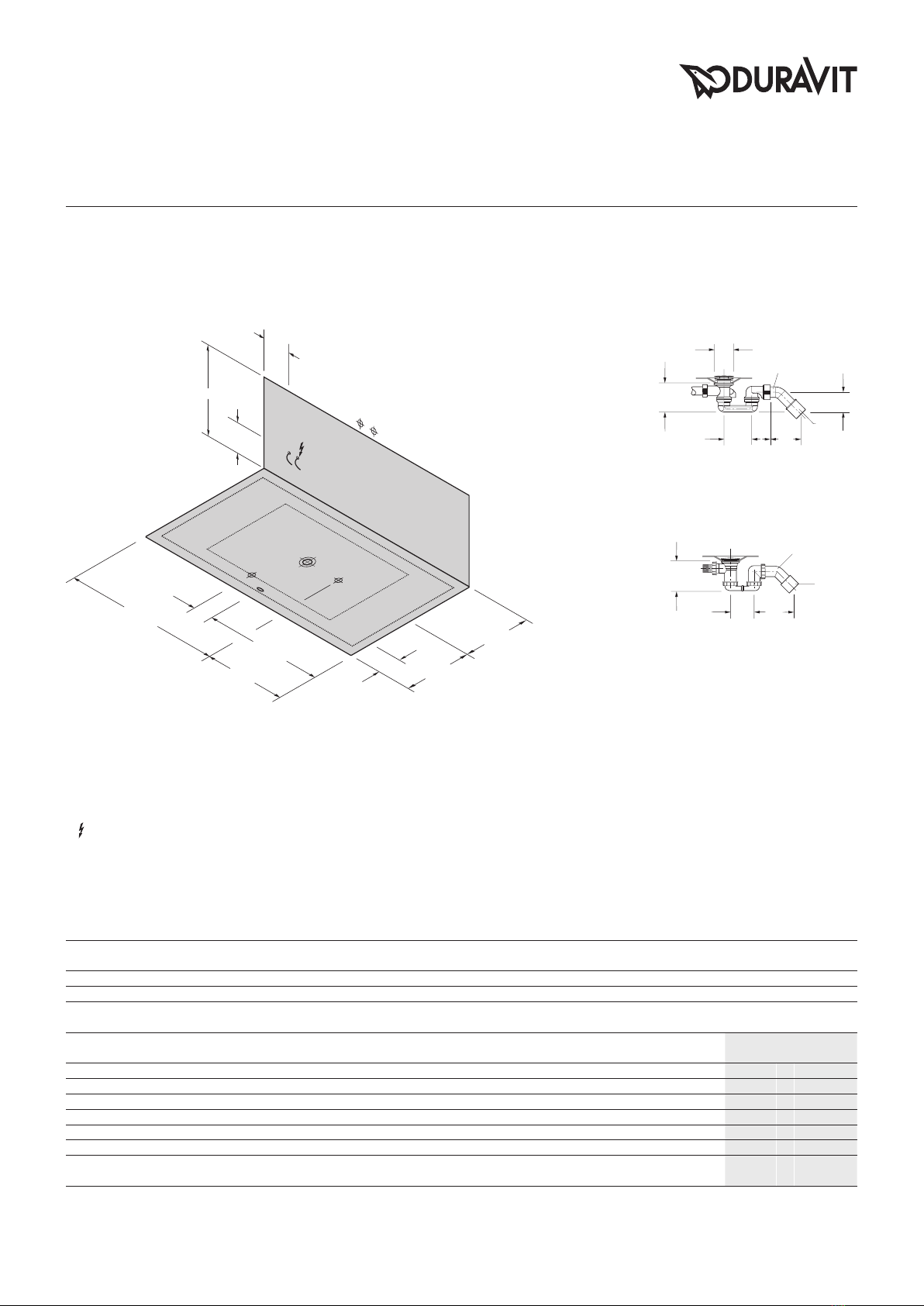

12 Vorinstallationsdatenblätter_Starck
400
400
1480
900
150
320
MW
D
100
x
H C
200
200
EC
 1800 x 800 x 460 
ø 70
104 64 127
ø 50
ø 40
75
109
115
90 150
ø 50
ø 40
ø 75
ø 40
ø 50
80,5
110
80,5
  -  ~ - -
-  -  - - -
26,0 178 41,0 120 x 80 x 195 /“, /“    
37,0 185 79,0 202 x 105 x 86 /“, /“   AS 
41,0 188 83,0 202 x 105 x 86 /“, /“   JS 
46,0 192 84,0 202 x 105 x 86 /“, /“   CP 
59,0 - 66,0 201 - 206 101,0 - 108,0 202 x 105 x 86 /“, /“   CE 
66,0 - 73,0 206 - 210 108,0 - 115,0 202 x 105 x 86 /“, /“   CL 
Höhe inklusive Füße inklusive
Wannenträger
inklusive
Möbelverkleidung
inklusive
Acrylverkleidung
XBadewanne
XWhirlwanne
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Air-System
Jet-System
Combi-System P
Combi-System E
Combi-System L
Vorinstallation Starck # /
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Siphon für Badewanne # 700009
Siphon mit Bodenzulauf für Badewanne # 700009
Siphon für Whirlwanne # 760009
Siphon mit Bodenzulauf für Whirlwanne # 760009

Design by Philippe Starck
Vorinstallationsdatenblätter_Starck 13
 1800 x 800 x 460 
400
400
1200
900
150
600
H
MW
C
D
200
100
EC
300
ø 70
104 64 127
ø 50
ø 40
75
109
115
90 150
ø 50
ø 40
ø 75
ø 40
ø 50
8o,5
110
ø 75
ø 40
ø 50
8o,5
110
58,0 200 73,0 187 x 213 x 87 /“, /“    
65,0 205 107,0 202 x 105 x 86 /“   AS 
68,0 207 110,0 202 x 105 x 86 /“   JS 
74,0 211 116,0 202 x 105 x 86 /“   CP 
87,0 - 94,0 220 - 225 129,0 - 136,0 202 x 105 x 86 /“   CE 
94,0 - 101,0 225 - 230 136,0 - 143,0 202 x 105 x 86 /“   CL 
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Air-System
Jet-System
Combi-System P
Combi-System E
Combi-System L
Vorinstallation Starck # /
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Siphon für Badewanne # 700010
Siphon mit Bodenzulauf für Badewanne # 700010
Siphon für Whirlwanne # 760010
Siphon mit Bodenzulauf für Whirlwanne # 760010

Design by Philippe Starck
14 Vorinstallationsdatenblätter_Starck
450
150
450
1230
950
670
MW
D
900
450
150
x
H C
200
200
EC
 1900 x 900 x 460 
ø 70
104 64 127
ø 50
ø 40
75
109
115
90 150
ø 50
ø 40
ø 75
ø 40
ø 50
80,5
110
80,5
  -  ~ - -
-  -  - - -
32,0 185 4 7, 0 120 x 80 x 205 /“, /“    
43,0 192 85,0 202 x 105 x 86 /“, /“   AS 
4 7, 0 194 89,0 202 x 105 x 86 /“, /“   JS 
52,0 197 94,0 202 x 105 x 86 /“, /“   CP 
65,0 - 72,0 205 - 209 107,0 - 114,0 202 x 105 x 86 /“, /“   CE 
72,0 - 79,0 209 - 213 114,0 - 121,0 202 x 105 x 86 /“, /“   CL 
Vorinstallation Starck # /
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Siphon für Badewanne # 700011
Siphon mit Bodenzulauf für Badewanne # 700011
Siphon für Whirlwanne # 760011
Siphon mit Bodenzulauf für Whirlwanne # 760011
Höhe inklusive Füße inklusive
Wannenträger
inklusive
Möbelverkleidung
inklusive
Acrylverkleidung
XBadewanne
XWhirlwanne
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Air-System
Jet-System
Combi-System P
Combi-System E
Combi-System L

Design by Philippe Starck
Vorinstallationsdatenblätter_Starck 15
 1900 x 900 x 460 
450
450
1230
950
150
670
MW
D
300
300
EC
ø 70
104 64 127
ø 50
ø 40
75
109
115
90 150
ø 50
ø 40
ø 75
ø 40
ø 50
8o,5
110
ø 75
ø 40
ø 50
8o,5
110
72,0 209 8 7, 0 197 x 213 x 87 /“, /“    
79,0 213 121,0 202 x 105 x 86 /“, /“   AS 
82,0 215 124,0 202 x 105 x 86 /“, /“   JS 
88,0 218 130,0 202 x 105 x 86 /“, /“   CP 
101,0 - 108,0 226 - 230 143,0 - 150,0 202 x 105 x 86 /“, /“   CE 
108,0 - 115,0 230 - 234 150,0 - 157,0 202 x 105 x 86 /“, /“   CL 
Vorinstallation Starck # /
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Siphon für Badewanne # 700012
Siphon mit Bodenzulauf für Badewanne # 700012
Siphon für Whirlwanne # 760012
Siphon mit Bodenzulauf für Whirlwanne # 760012
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Air-System
Jet-System
Combi-System P
Combi-System E
Combi-System L

Design by Philippe Starck
16 Vorinstallationsdatenblätter_Starck
 1600 x 800 x 460 
400
400
1100
800
150
500
H
MW
C
D
200
100
EC
300
ø 70
104 64 127
ø 50
ø 40
75
109
ø 75
ø 40
ø 50
8o,5
110
46,0 250 61,0 168 x 222 x 88 /“, /“    
Vorinstallation Starck # 
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Siphon für Badewanne # 700409
Siphon mit Bodenzulauf für Badewanne # 700409
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr

Design by Philippe Starck
Vorinstallationsdatenblätter_Starck 17
x
200
200
EC
H C
1180
450 450
620
D
150
900
MW
150
ø 70
104 64 127
ø 50
ø 40
75
109
 1800 x 900 x 460 
  -  ~ - -
45,5 285 ,  x  x  /“, /“    
Höhe inklusive Füße inklusive
Wannenträger
inklusive
Möbelverkleidung
inklusive
Acrylverkleidung
XBadewanne
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Siphon für Badewanne # 700048
Vorinstallation Starck # 
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss

Design by Philippe Starck
18 Vorinstallationsdatenblätter_Starck
 1800 x 900 x 460 
x
200
200
EC
H C
600
1320
200
480
D
150
700
MW
300
115
90 150
ø 50
ø 40
ø 70
104 64 127
ø 50
ø 40
75
109
  -  ~ - -
-  -  - - -
43,0 249 58,0  x  x  /“, /“    
54,0 256 96,0  x  x  /“   AS 
58,0 259 100,0  x  x  /“   JS 
63,0 262 105,0  x  x  /“   CP 
76,0 - 83,0 270 - 274 118,0 - 125,0  x  x  /“    CE 
83,0 - 90,0 274 - 278 125,0 - 132,0  x  x  /“    CL 
Vorinstallation Starck # /
Siphon für Whirlwanne # 760050
Siphon für Badewanne # 700050
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Höhe inklusive Füße inklusive
Wannenträger
inklusive
Möbelverkleidung
inklusive
Acrylverkleidung
XBadewanne
XWhirlwanne
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Air-System
Jet-System
Combi-System P
Combi-System E
Combi-System L

Design by Philippe Starck
Vorinstallationsdatenblätter_Starck 19
x
H C
200
200
EC
150
450 450
1180
900
150
620
MW
D
 1800 x 900 x 460 
115
90 150
ø 50
ø 40
ø 70
104 64 127
ø 50
ø 40
75
109
  -  ~ - -
-  -  - - -
42,5 219 5 7, 5  x  x  /“, /“    
54,0 226 96,0  x  x  /“   AS 
5 7, 0 228 99,0  x  x  /“   JS 
63,0 231 105,0  x  x  /“   CP 
76,0 - 83,0 240 - 244 118,0 - 125,0  x  x  /“   CE 
83,0 - 89,0 244 - 248 125,0 - 131,0  x  x  /“   CL 
Vorinstallation Starck # /
Siphon für Whirlwanne # 760052
Siphon für Badewanne # 700052
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Höhe inklusive Füße inklusive
Wannenträger
inklusive
Möbelverkleidung
inklusive
Acrylverkleidung
XBadewanne
XWhirlwanne
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Air-System
Jet-System
Combi-System P
Combi-System E
Combi-System L

Design by Philippe Starck
20 Vorinstallationsdatenblätter_Starck
x
200
200
EC
H C
1020 480
D
150
MW
350 350
150
115
90 150
ø 50
ø 40
ø 70
104 64 127
ø 50
ø 40
75
109
 1500 x 700 x 440 
485  -  ~ 600 600
-  -  - 600 600
24,0 195 , 120 x 80 x 165 /“, /“    
, 206 7 7, 0 202 x 105 x 86 /“   AS 
, 210 81,0 202 x 105 x 86 /“   JS 
, 214 86,0 202 x 105 x 86 /“   CP 
, - ,  -  99,0 - 106,0 202 x 105 x 86 /“   CE 
, - ,  -  106,0 - 113,0 202 x 105 x 86 /“   CL 
Vorinstallation Starck # /
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Siphon für Whirlwanne # 760331
Siphon für Badewanne # 700331
Höhe inklusive Füße inklusive
Wannenträger
inklusive
Möbelverkleidung
inklusive
Acrylverkleidung
XBadewanne
XWhirlwanne
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Air-System
Jet-System
Combi-System P
Combi-System E
Combi-System L

Design by Philippe Starck
Vorinstallationsdatenblätter_Starck 21
x
200
200
EC
H C
375
375
1020
150
480
D
150
MW
 1500 x 750 x 440 
115
90 150
ø 50
ø 40
ø 70
104 64 127
ø 50
ø 40
75
109
485  -  ~ 600 600
-  -  - 600 600
24,5 200 , 120 x 80 x 165 /“, /“    
36,0 210 78,0 202 x 105 x 86 /“   AS 
39,0 212 81,0 202 x 105 x 86 /“   JS 
45,0 218 8 7, 0 202 x 105 x 86 /“   CP 
, - ,  -  100,0 - 107,0 202 x 105 x 86 /“   CE 
, - ,  -  107,0 - 113,0 202 x 105 x 86 /“   CL 

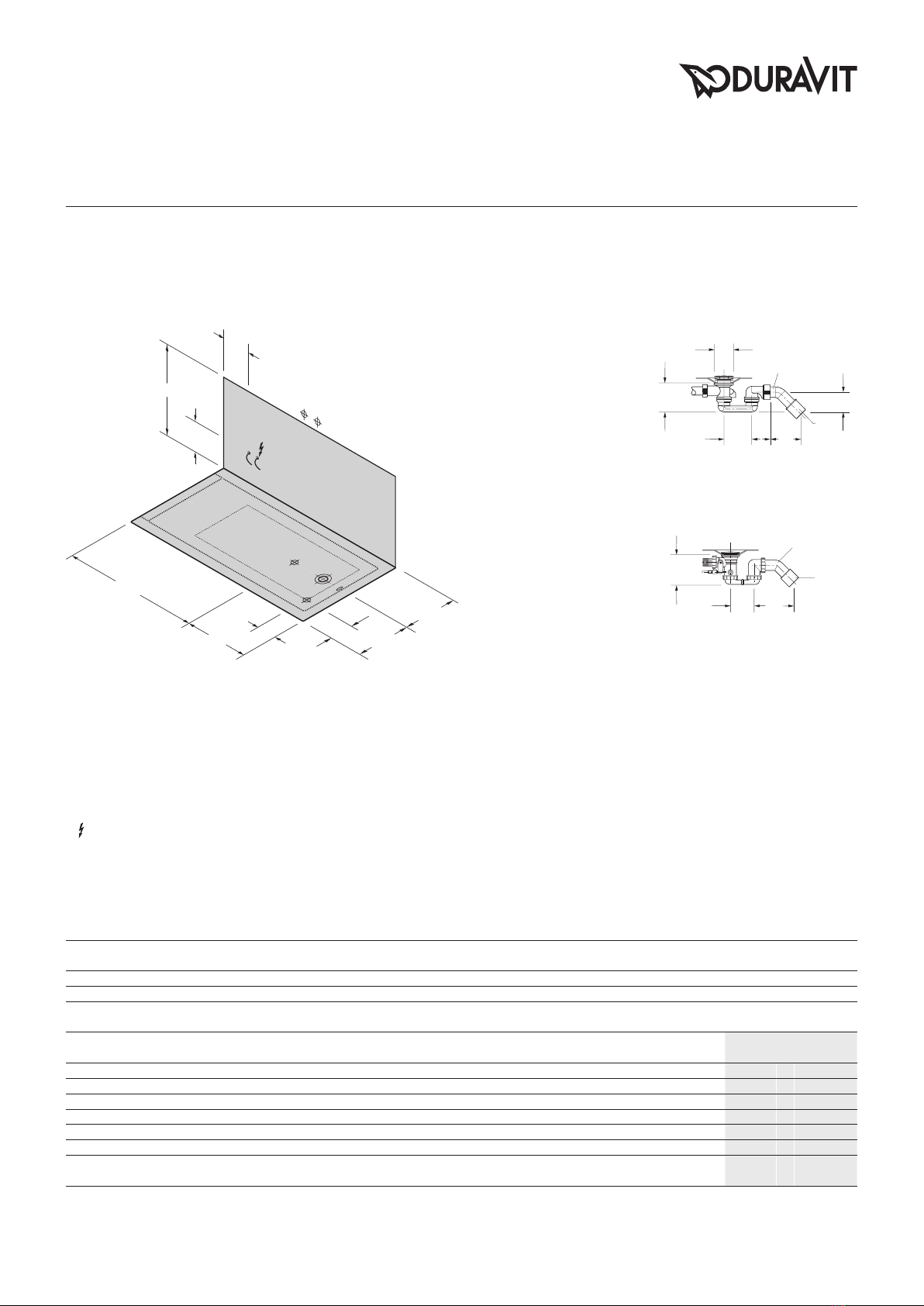

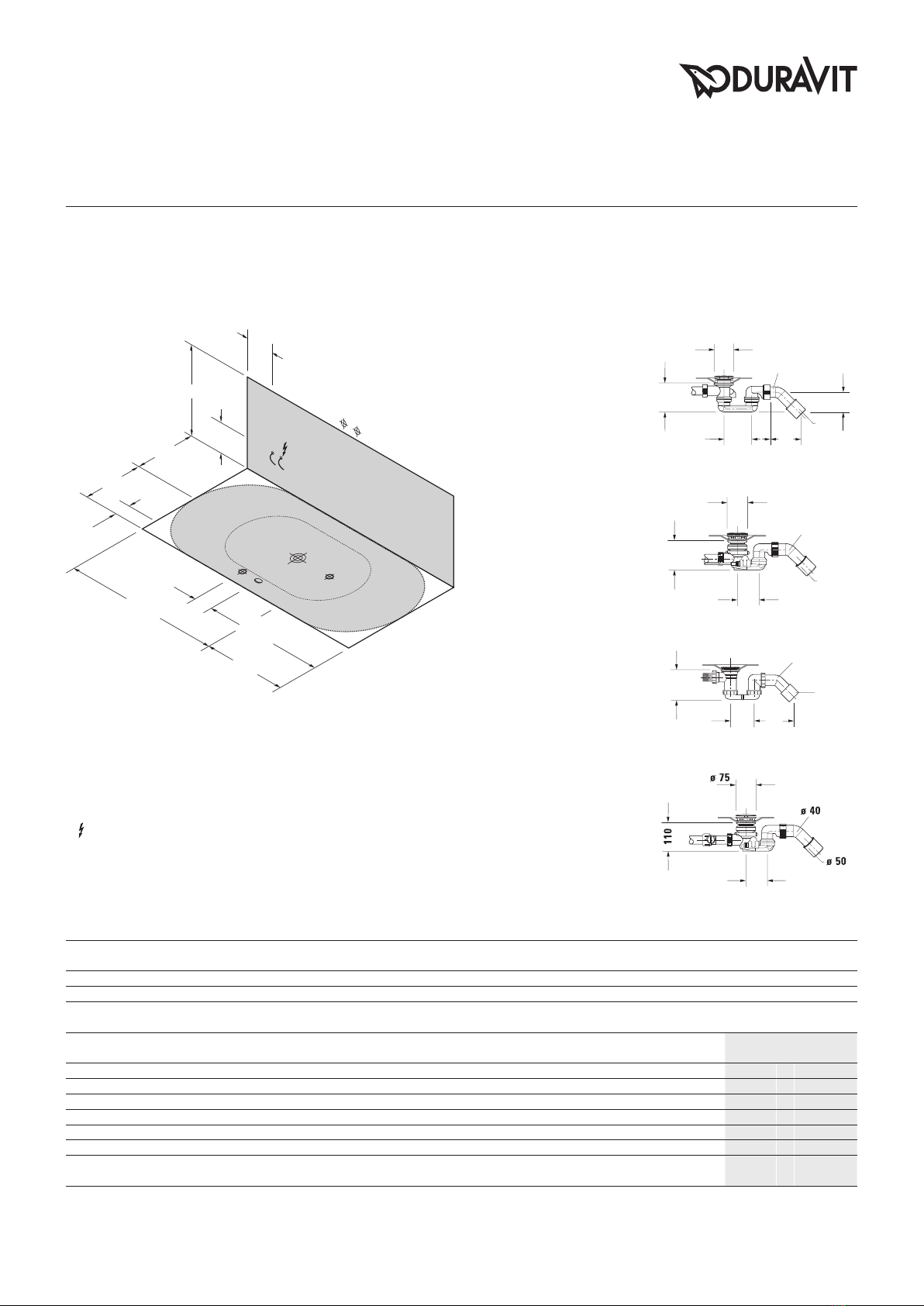

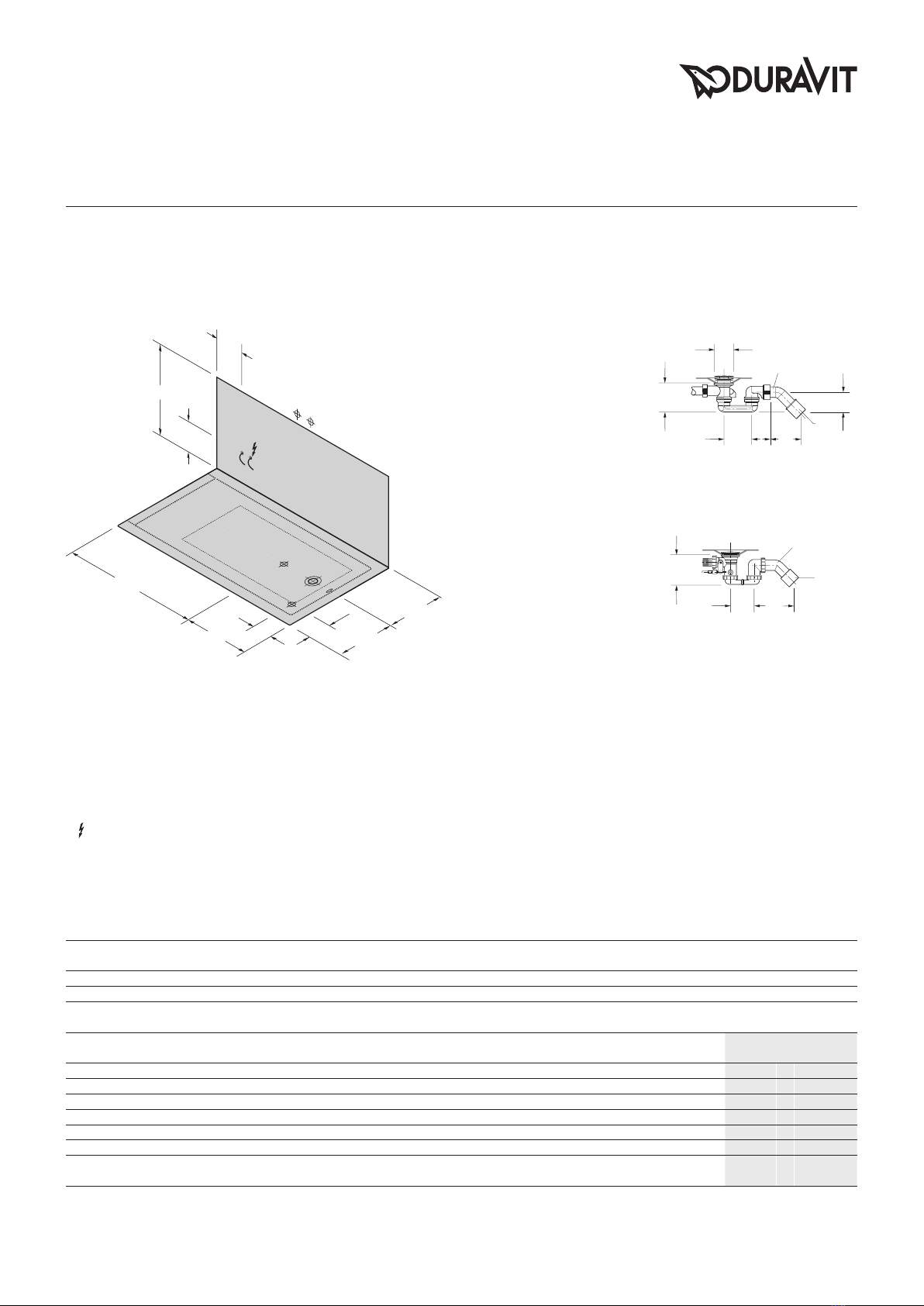

Vorinstallation Starck # /
H Warmwasseranschluss
C Kaltwasseranschluss
D Abflussanschluss
MW Mischwasseranschluss bei Ab- und
Überlaufgarnitur mit Zulauffunktion
EC Stromanschluss
Siphon für Whirlwanne # 760332
Siphon für Badewanne # 700332
Höhe inklusive Füße inklusive
Wannenträger
inklusive
Möbelverkleidung
inklusive
Acrylverkleidung
XBadewanne
XWhirlwanne
Technische Daten
Nettogewicht
kg
Bodenbelastung
kg/m
Versandgewicht
kg
Versandmaß cm
l x b x h
Wannenzulauf
AG, IG
Whirlsystem BestNr
Air-System
Jet-System
Combi-System P
Combi-System E
Combi-System L
