DURAVIT D-Code 70095 Series User manual

D-Code
Montageanleitung Whirlwanne, Flieseneinbau (Nische, Ecke, Vorwand)
Mounting instructions Tiled whirltub (niche, corner, back-to-wall)
Notice de montage Baignoire balnéo, carrelée (niche, coin, contre-cloison)
Montagehandleiding Whirlbad, betegeld (nis,hoek, voorwand)
Instrucciones de montaje Bañera de hidromasaje empotrada con azulejos red)
(entre 3 paredes, esquina, antepared)
Istruzioni di montaggio Vasca idromassaggio da incasso (in nicchia, angolare, da appoggio a parete)
Instruções de montagem Banheira de hidromassagem, montagem de ladrilhos
(entre 3 paredes, de canto, de parede)
Monteringsvejledning Spa-badekar, fliseindbygning (niche, hjørne, back-to-wall)
Asennusohje Poreamme, kaakeleihinasennus (kolo, nurkka, suoraa seinää vasten)
Monteringsanvisning Whirlkar, flisinnbygging (nisje, hjørne, back-to-wall)
Monteringsanvisning Bubbelbadkar, inbyggnadsversion med plattor (nisch, hörn, baksida mot vägg)
Paigaldusjuhend Mullivanni plaaditud paigaldusvariant (nišš, nurk, seina ette paigaldus)
Instrukcja montażu
Wanna z hydromasażem do zabudowy płytkowej (wnękowa, narożna, przyścienna)
Инструкция по монтажу Гидромассажная ванна, облицованная плиткой (в нише, угловая, у стены)
Montážní návod Vířivá vana k zabudování do obkladu (nika, do rohu, předstěnová verze)
Návod na montáž Vírivá vaňa, obloženie obkladačkami (nika, roh, predná stena)
Szerelési útmutató Whirl kád, beépíthető (fülke, sarok, fal előtt álló változat)
Upute za montažu Hidromasažna kada, postavljanje keramičkih pločica (niša, kut, prednja stjenka)
Instrucţiuni de montaj Cadă jacuzzi, încorporată cu plăci ceramice (nişă, colţ, pe perete)
Navodila za montažo Masažna kad, obložena s ploščicami (niša, kotna, predstena)
Ръководство за монтаж Хидромасажна вана за баня, облицована с плочки
(вградена в ниша, в ъгъл, зад частична стена)
Montāžas instrukcija Virpuļvanna, apdare ar flīzēm (niša, stūris, sienas variants)
Montavimo instrukcija
Įmontuojama sūkurinė vonia su plytelių apdaila (statyti Ƴnišą, kampą, prie sienos)
Montaj kılavuzu Masajlı küvet, fayanslı montaj (ön panel, köşe, duvara tam dayalı)
⸘孔広㢝󱂖 㖘㛸䀃凇᧨⸘孔䞆䪥᧤⺞㓎梃ᇬ屡囌ᇬ⭐槱᧥
꫙렍꫙ꐺ꫑ 낉븵끊눥멵넱꫙렍꙲闅뤉骽꙲ꐩ
岼函崻㢝㦇 ንኄአእክኖᇬኜኁወ⩚手⨚㡈⚠⭐ኜኁኴᇬነዙኧዙᇬ⭐槱
ﺡﻭﺽ ﺝﺍﻙﻭﺯﻱ، ﻡﻍﻁﻯ ﺏﺍﻝﺱﻱﺭﺍﻡﻱﻙ (ﻑﻱ ﺩﺍﺥﻝ ﺡﺍﺉﻁ، ﻑﻱ ﺭﻙﻥ، ﻡﻝﺍﺹﻕ ﻝﻝﺡﺍﺉﻁ)
Leben im Bad
Living bathrooms

D-Code
# X
# X
# X
# X
# X
# X
# X
# X
# X
2WH_M_D-Code_Fliesen/17.04.3

WH_M_D-Code_Fliesen/17.04.3. 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeä ohje Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
Важные замечания Монтаж электропроводки 30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică 40
Pomembni napotki Električna inštalacija 42
Важни указания Електроинсталация 44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
摜尐広㢝 䟄㺣⸘孔 52
늱넍ꩡ뼢 놹韥녚렍꫙렍 54
摜尐㽷㎞ℚ檔 榊㺦岼⌨ 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj,⸘孔꫙렍岼函 , 60

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit
Whirlwanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Zur Vermeidung von Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Bedieneinheit
(Anzahl richtet sich nach dem Whirlsystem)
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
HINWEIS! Installationsvorschriften örtlicher
Versorgungsunternehmen sowie länderspezfische
Normen sind uneingeschränkt einzuhalten.
Sicherheitshinweise
GEFAHR! Lebensgefahr durch Stromschlag.
> Komponenten der Whirlwanne NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.pro.duravit.com
zum Download bereit.
19
Whirlsystem prüfen (Grafik 19)
> Whirlsystem 10 Minuten anschalten:
bei Kreisläufen mit Intensitätsstufen diese
einmal komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
20
Revisionsöffnungen vorsehen (Grafik 20)
Whirlwanne so einbauen, dass alle wichtigen
Aggregate (Pumpe, Gebläse und Steuerung)
zugänglich bleiben
> Revisionsöffnungen vorsehen
ιϟ Bereich: siehe Seite 64
ιϟ Abmessungen der Revisionsöffnungen
für Aggregate: min. 50x50cm
für Ablaufgarnitur: min. 20x20cm
ιϟ gegen Spritzwasser abgedichtet
ιϟ nur mit einem Werkzeug zu öffnen
21
Luftzufuhr vorsehen (Grafik 21)
> Für die Luftzufuhr eine Öffnung mit einer Fläche
von ca. 15 cm2vorsehen
(z. B. 3 x 5 cm oder 2 x 7,5 cm).
4WH_M_D-Code_Fliesen/17.04.3
de

II
I
600
600
2250*
0
12
L
N
PE

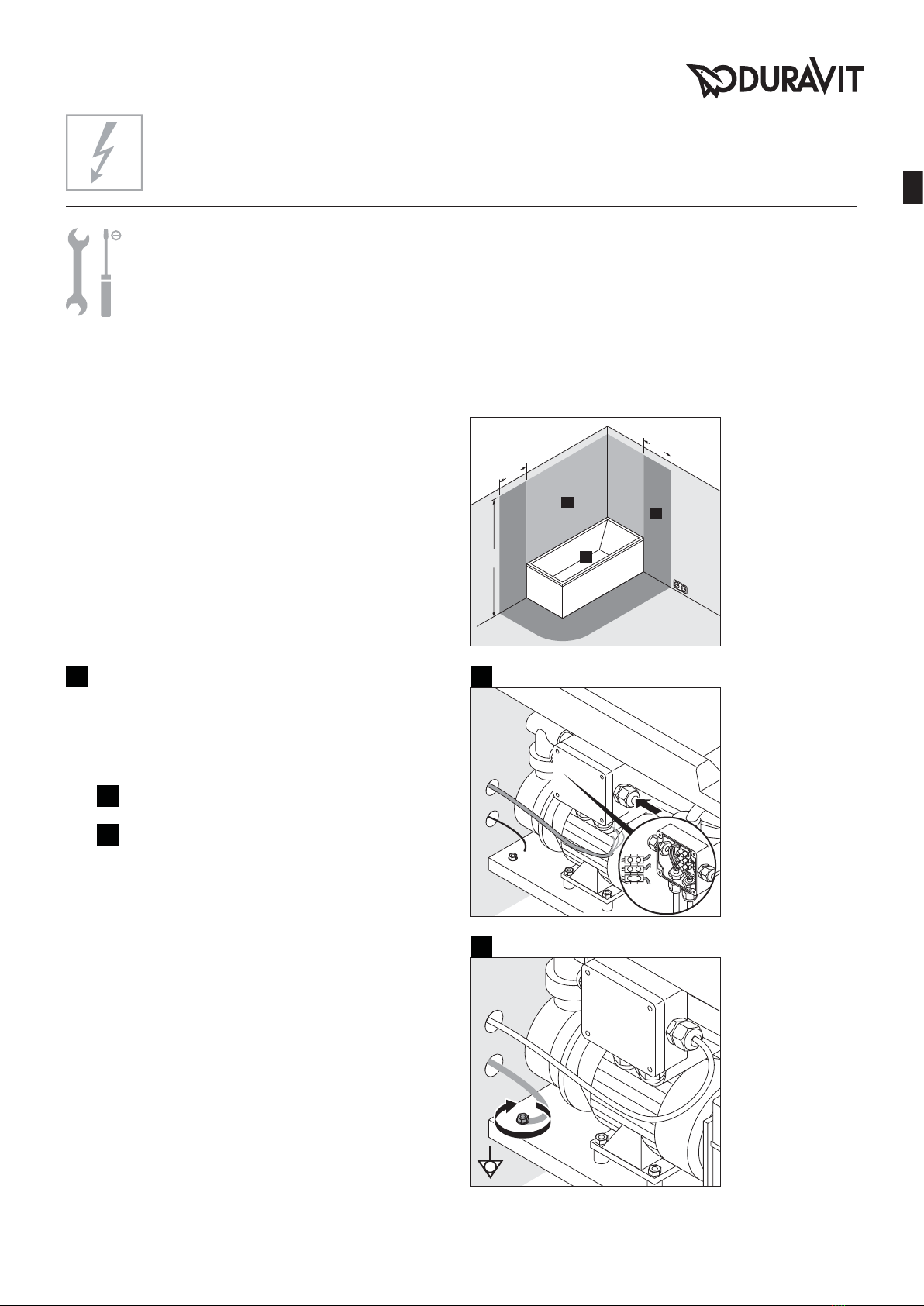

Elektroinstallation
*oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
Schutzzonen nach DIN VDE 0100-701
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ǻ1
P$
Stromversorgung
Absicherung
RCD
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
ιϟ separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
ιϟ allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
ιϟ Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
ιϟ Leitung 3 000 mm herausschauen lassen
15
Whirlwanne anschließen (Grafik 15)
HINWEIS! Funktionsstörungen vermeiden!
ιϟ Leitungen nicht mit Kabelbindern zusammenbinden.
ιϟ Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
WH_M_D-Code_Fliesen/17.04.3. 5
de

Important information
About the mounting instructions
These mounting instructions comes as part of the Duravit
whirltub and should be read carefully prior to
installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or
serious injuries
ADVICE! For avoiding property damage
Link to the Electrical Installation section
Link to installation information in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and tightness
Indication of the temperature
Control unit
(Number depends on the whirl system)
Target group and qualification
The whirltub must only be installed by trained plumbing
engineers. The electrical installation may only be carried
out by qualified electricians.
NOTE! Local installation regulations and any country-
specific standards must be observed at all times.
Safety information
DANGER! Risk of fatal electric shock.
> Do NOT remove any whirltub components.
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.pro.duravit.com.
19
Checking the whirl system (Diagram 19)
> Switch on the whirl system for 10 minutes:
Run this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10
minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
20
Providing for an inspection hatch (Diagram 20)
Install the whirltub such that all vital assemblies
(pump, air blower and controls) remain accessible
> Providing for inspection hatches
ιϟ Area: see page 64
ιϟ Dimensions of the inspection hatches
for assemblies: min. 50x50cm
for drain fittings: min. 20x20cm
ιϟ Sealed to avoid spray water
ιϟ Only to be opened with a tool
21
Providing for an air supply (Diagram 21)
> Provide for an opening with an area of approx.15
cm2(e.g. 3 x 5 cm or 2 x 7.5 cm)
for the air supply.
6WH_M_D-Code_Fliesen/17.04.3
en

600
600
2250*
0
12
L
N
PE
Electrical installation
II
I
*or the height of
the highest shower
head / water outlet
that is permanently
installed; depending
on which is higher
Safety areas in accordance with DIN VDE 0100-701
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ǻ1
P$
Power supply
Fuse protection
RCD
Pre-installation
> Installing a permanent power supply line:
ιϟ Pre-connect a separate fuse and residual
current operating device (RCD)
ιϟ Pre-connect an all-pole separating main switch
outside the prescribed safety areas (0 - 2)
ιϟ Allow the supply line to protrude by 3,000 mm
> Laying the potential equalisation cable:
ιϟ Allow the cable to protrude by 3,000 mm
15
Connecting the whirltub (Diagram 15)
NOTE! Avoiding any malfunctions!
ιϟ Do not fasten the cables together with cable ties.
ιϟ Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply
socket.
II
Connect the potential equalisation cable to the
whirltub.
WH_M_D-Code_Fliesen/17.04.3. 7
en

Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie intégrante de la
baignoire balnéo Duravit
et doit être lue avec attention avant d'effectuer le
montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! Pour évider les dégâts matériels
Référence au chapitre Installation électrique
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (p. ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Unité de commande
(quantité en fonction du système balnéo)
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
REMARQUE! L'installation doit obligatoirement
être réalisée selon les consignes d'installation des
fournisseurs locaux ainsi que les normes spécifiques aux
pays.
Consignes de sécurité
DANGER! Danger de mort par choc électrique.
> NE PAS démonter les composants de la baignoire
balnéo.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.pro.duravit.com.
19
Vérifier le système balnéo (graphique 19)
> Mettre le système balnéo en marche pendant 10
minutes :
avec les circuits avec niveaux d'intensité,
effectuer un premier cycle complet.
> Laisser couler l'eau dans la baignoire, attendre
10 minutes.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le
contrôle.
20
Prévoir des trappes de visite (graphique 20)
Monter la baignoire balnéo de sorte que tous
les agrégats importants (pompe, diffuseurs et
commande) restent accessibles
> Prévoir des trappes de visite
ιϟ Zone: voir page 64
ιϟ Dimensions des trappes de visite
pour les agrégats: min. 50x50cm
pour la garniture d'écoulement : min.
20x20cm
ιϟ Isolé contre les éclaboussures d'eau
ιϟ Ouvrir uniquement avec un outil
21
Prévoir une arrivée d'air (graphique 21)
> Pour l'arrivée d'air, prévoir une ouverture sur
une surface d'env. 15 cm2
(par ex. 3 x 5 cm ou 2 x 7,5 cm).
8WH_M_D-Code_Fliesen/17.04.3
fr

600
600
2250*
0
12
L
N
PE
Installation électrique
II
I
*ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est plus
élevé
Zones de protection selon DIN VDE 0100-701
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 VCA
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 VCA
I
N
= 16 A
I
ǻ1
P$
Alimentation électrique
Protection
RCD
Préinstallation
> Poser un câble fixe pour l'alimentation électrique :
ιϟ poser en amont un fusible séparé et un disjoncteur
de protection de courant de fuite (RCD)
ιϟ poser en amont un interrupteur principal à coupure
sur tous les pôles, en dehors des zones de protection
prescrites (0-2)
ιϟ Le câble doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation :
ιϟ Le câble doit dépasser de 3000 mm
15
Raccorder la baignoire balnéo (graphique 15)
REMARQUE! Eviter les dysfonctionnements !
ιϟ Ne pas relier les câbles à l'aide de serre-câbles.
ιϟ Le câble d'alimentation ne doit pas être posé pa-
rallèlement aux câbles de commande.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle
à la baignoire balnéo.
WH_M_D-Code_Fliesen/17.04.3. 9
fr

Belangrijke aanwijzingen
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
whirlbad
en moet vóór de montage zorgvuldig worden
doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar,
zware verwondingen
AANWIJZING! Ter voorkoming van materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzing in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet een dichtheidscontrole worden
uitgevoerd
Temperatuurweergave
Bedieningseenheid
(aantal afhankelijk van het whirlsysteem)
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door elektriciens worden
uitgevoerd.
AANWIJZING! De installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen moeten volledig in acht worden
genomen.
Veiligheidsinstructies
GEVAAR! Levensgevaar door elektrische schokken.
> Componenten van het whirlbad NIET demonteren.
Montageaanwijzingen
Voor de montage op de gegevensbladen letten. Deze kunt
u op internet downloaden van www.pro.duravit.com.
19
Whirlsysteem controleren (afb. 19)
> Whirlsysteem 10 minuten inschakelen:
bij cycli met intensiteitsniveaus deze eenmaal
volledig doorlopen.
> Water in het bad laten staan, 10 minuten
wachten.
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle
herhalen.
20
Inspectieopeningen plannen (afb. 20)
Whirlbad zo inbouwen dat alle belangrijke
aggregaten (pomp, ventilatie en bediening)
toegankelijk blijven
> Inspectie-openingen plannen
ιϟ Bereik: zie pagina 64
ιϟ Afmetingen van de inspectie-openingen
voor aggregaten: min. 50x50cm
voor afloopgarnituur: min. 20x20cm
ιϟ tegen spatwater afgedicht
ιϟ kan alleen worden geopend met behulp van
gereedschap
21
Luchttoevoer plannen (afb. 21)
> Voor de luchttoevoer een opening plannen met
een oppervlak van ca. 15 cm2
(bijvoorbeeld 3 x 5 cm of 2 x 7,5 cm).
10 WH_M_D-Code_Fliesen/17.04.3
nl

600
600
2250*
0
12
L
N
PE
Elektrische installatie
II
I
*of hoogte van
de hoogste vast
aangebrachte
douchekop/
wateruitlaat,
afhankelijk wat
hoger is
Beschermingszones volgens DIN VDE 0100-701
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ǻ1
P$
Stroomvoorziening
Zekering
RCD
Voorinstallatie
> Vastgelegde toevoerleiding voor stroomtoevoer
leggen:
ιϟ aparte zekering en lekstroom-
schakelaar (RCD) voorschakelen
ιϟ met alle polen gescheiden hoofdschakelaar buiten
de aangegeven beschermingszones (0 - 2) voorsch-
akelen
ιϟ Toevoerleiding 3 000 mm laten uitsteken
> Aardleiding leggen:
ιϟ Leiding 3 000 mm laten uitsteken
15
Whirlbad aansluiten (afb. 15)
AANWIJZING! Functiestoringen vermijden!
ιϟ Leidingen niet met kabelbinders samenbinden.
ιϟ Toevoerleiding niet evenwijdig aan de regelleidin-
gen leggen.
I
Toevoerleiding op stopcontact aansluiten.
II
Aardleiding op whirlbad aansluiten.
WH_M_D-Code_Fliesen/17.04.3. 11
nl

Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan a la bañera
de hidromasaje Duravit
y es necesario leerlas cuidadosamente antes del
montaje.
Explicación de las indicaciones y símbolos de
advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Para evitar daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Indicación de temperatura
Consola de mandos
(cantidad sujeta al sistema de hidromasaje)
Instaladores y sus cualificaciones
La bañera de hidromasaje únicamente podrán montarla
instaladores sanitarios cualificados. La instalación
eléctrica solo podrán realizarla instaladores eléctricos
cualificados.
¡ADVERTENCIA! Deberán cumplirse sin restricciones
las instrucciones de instalación de las empresas de
suministro locales y las normas específicas de cada país.
Advertencias de seguridad
¡PELIGRO! Peligro de muerte por descarga eléctrica.
> NO desmontar los componentes de la bañera de
hidromasaje.
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.pro.duravit.com.
19
Comprobar el sistema de hidromasaje (imagen
19)
> Encender el sistema de hidromasaje durante 10
minutos:
si hay ciclos de distintos niveles de intensidad,
completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajuster, volver a
realizar la prueba.
20
Prever el registro (imagen 20)
Montar la bañera de hidromasaje de tal forma
que todos los componentes importantes (bomba,
ventiladores y mandos) queden accesibles
> Prever el registro
ιϟ Zona: ver página 64
ιϟ Medidas del registro
para componentes: mín. 50x50cm
para el vaciador automático: mín. 20x20cm
ιϟ Protegido contra salpicaduras de agua
ιϟ Que se pueda abrir solo con una herramienta
21
Prever la ventilación (imagen 21)
> Para la ventilación, prever una apertura con
una superficie de unos 15cm2
(por ejemplo 3 x 5 cm o 2 x 7,5 cm).
12 WH_M_D-Code_Fliesen/17.04.3
es

600
600
2250*
0
12
L
N
PE
Instalación eléctrica
II
I
*o la altura del
rociador superior/
salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
Zonas de protección según la norma DIN VDE 0100-701
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ǻ1
P$
Suministro eléctrico
Fusible
DDR
Preinstalación
> Colocar el cable para el suministro eléctrico bien
fijado:
ιϟ instalar por separado un fusible y un dispositivo
diferencial (DDR)
ιϟ instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2
ιϟ Dejar que el cable de alimentación sobresalga
3.000mm
> Instalar el cable de conexión equipotencial:
ιϟ Dejar que el cable sobresalga 3.000mm
15
Fijar el sistema de hidromasaje (imagen 15)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
ιϟ No atar los cables juntos con una brida.
ιϟ No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
WH_M_D-Code_Fliesen/17.04.3. 13
es

Indicazioni importanti
Riguardo alle istruzioni di montaggio
Le presenti istruzioni di montaggio sono parte integrante
della
vasca idromassaggio Duravit e devono essere lette con
attenzione prima del montaggio del prodotto.
Legenda
PERICOLO! In caso di rischio elevato, pericolo di
morte o gravi infortuni
NOTA! Per evitare danni materiali
Riferimento al capitolo Installazione elettrica
Riferimento alla nota al montaggio riportata qui
sotto
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Unità di comando
(La quantità è in funzione del sistema
idromassaggio)
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L'installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
NOTA! Nell'installazione rispettare sempre
rigorosamente le normative specifiche di enti di
approvvigionamento locali e le norme nazionali.
Avvertenze di sicurezza
PERICOLO! Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
Nota al montaggio
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili
da internet al sito www.pro.duravit.com.
19
Verificare il sistema idromassaggio (fig. 19)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10
minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli
adattamenti, ripetere la verifica.
20
Prevedere delle botole per la manutenzione (fig. 20)
Montare la vasca idromassaggio in modo che tutti
i gruppi rimangano accessibili (pompa, ventola e
comando)
> Prevedere delle botole per la manutenzione
ιϟ Area: vedi pagina 64
ιϟ Dimensioni delle botole per la manutenzione
per i gruppi: min. 50x50cm
per la colonna di scarico: min. 20x20cm
ιϟ Guarnizione di protezione dagli spruzzi d'ac-
qua
ιϟ Da aprire soltanto con un apposito utensile
21
Prevedere la mandata d'aria (fig. 21)
> Per la mandata d'aria, prevedere un'apertura
nel rivestimento con una superficie di circa 15
cm2(es. 3 x 5 cm oppure 2 x 7,5 cm).
14 WH_M_D-Code_Fliesen/17.04.3
it

600
600
2250*
0
12
L
N
PE
Installazione elettrica
II
I
*oppure altezza
della doccetta/
entrata acqua fissa
più alta nel caso sia
superiore
Zone di protezione secondo la normativa DIN VDE 0100-701
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V CA
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V CA
I
N
= 16 A
I
ǻ1
P$
Alimentazione elettrica
Interruttore magnetotermico
Salvavita (RCD)
Preinstallazione
> Predisporre il cavo di alimentazione:
ιϟ Predisporre una messa a terra ed un
salvavita (RCD) separati
ιϟ Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
ιϟ Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3000 mm
> Posare il cavo per il collegamento equiponteziale:
ιϟ Far fuoriuscire il cavo per una lunghezza di
3000 mm
15
Collegare la vasca idromassaggio (fig. 15)
NOTA! Evitare anomalie di funzionamento!
ιϟ Non legare insieme i cavi con apposite fascette.
ιϟ Non posare il cavo di alimentazione parallelo ai
cavi di comando.
I
Collegare il cavo di alimentazione alla scatola di
allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
WH_M_D-Code_Fliesen/17.04.3. 15
it

Indicações importantes
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira de hidromassagem Duravit e devem ser lidas
com atenção antes da montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Com alto risco, perigos mortais,
ferimentos graves
NOTA! Prevenção de danos materiais
Referência ao capítulo Instalação eléctrica
Referência à informação de montagem neste
capítulo
Solicitação para examinar (p.ex: em relação a
arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Unidade de comando
(o número depende do sistema Whirl)
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada
por instaladores sanitários qualificados. A instalação
eléctrica só deve ser realizada por instaladores
eléctricos qualificados.
NOTA! Devem ser respeitadas as directivas de instalação
locais assim como as normas específicas do país.
Indicações de segurança
PERIGO! Perigo de vida devido a choque eléctrico.
> NÃO desmontar os componentes da banheira de
hidromassagem.
Indicações de montagem
Antes da montagem devem ser observadas as fichas de
pré-instalação. Estas encontram-se na internet, para
download, em www.pro.duravit.com.
19
Verificar o sistema Whirl (gráfico 19)
> Ligar o sistema Whirl durante 10 minutos:
em circuitos com níveis de intensidade, estes
devem funcionar uma vez por completo.
> Encher a banheira com água e aguardar 10
minutos.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá
repetir a verificação.
20
Providenciar aberturas para inspecção e
manutenção (gráfico 20)
Instalar a banheira de hidromassagem de modo
que todos os agregados importantes (bomba,
soprador e comando) permaneçam acessíveis
> Providenciar aberturas para inspecção e
manutenção
ιϟ Faixa: veja página 64
ιϟ Dimensões das aberturas para inspecção e
manutenção
para agregados: min. 50x50cm
para válvula de escoamento: min. 20x20cm
ιϟ Vedado para evitar salpicos de água
ιϟ Abertura apenas com uma ferramenta
21
Providenciar uma adução de ar (gráfico 21)
> Para a adução de ar deve ser providenciada uma
abertura com uma área de aprox. 15 cm2
(por ex. 3 x 5 cm ou 2 x 7,5 cm).
16 WH_M_D-Code_Fliesen/17.04.3
pt

600
600
2250*
0
12
L
N
PE
Instalação eléctrica
II
I
*ou altura do
chuveiro/saída de
água, fixo, mais
alto; o que for mais
alto
Zonas de protecção conforme DIN VDE 0100-701
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ǻ1
P$
Alimentação de corrente eléctrica
Protecção
Protecção diferencial residual
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica:
ιϟ instalar um disjuntor separado e um dispositivo
de protecção diferencial residual
ιϟ instalar um interruptor multipolar, fora das zonas de
protecção previstas (0 - 2)
ιϟ Deixar o cabo de alimentação sobressair 3 000 mm
> Instalar o cabo de alimentação equipotencial:
ιϟ Deixar o cabo sobressair 3 000 mm
15
Conectar a banheira de hidromassagem (gráfico 15)
NOTA! Evitar erros de funcionamento!
ιϟ Não amarrar os cabos com agrupadores de cabos.
ιϟ Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o cabo de alimentação à tomada de rede
eléctrica.
II
Conectar o cabo de compensação de potencial à
banheria de hidromassagem.
WH_M_D-Code_Fliesen/17.04.3. 17
pt

Vigtige henvisninger
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit
spa-badekarret og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden til følge,
alvorlige kvæstelser
BEMÆRK! For at undgå tingskader
Henviser til kapitel Elinstallation
Henviser til monteringsanvisning i dette kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Betjeningsenhed
(antal retter sig efter spasystemet)
Målgruppe og kvalifikation
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
BEMÆRK! Lokale montageregulationer og
landespecifikke standarder skal altid overholdes.
Sikkerhedshenvisninger
FARE! Livsfare som følge af elektrisk stød.
> Demonter IKKE komponenter fra spa-badekarret.
Monteringsanvisninger
Følg forinstallationsdatabladene, før montering finder
sted. Disse kan downloades fra internettet under www.
pro.duravit.com.
19
Spasystem kontrolleres (grafik 19)
> Tænd for spasystemet i 10 minutter:
Ved kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontroller, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
20
Revisionsåbninger skal være til stede (grafik 20)
Indbyg spa-badekarret på en sådan måde, at alle
vigtige aggregater (pumpe, ventilator og styring)
er tilgængelige
> Revisionsåbninger skal være til stede
ιϟ Område: Se side 64
ιϟ Mål på revisionsåbningerne
for aggregater: mindst 50x50cm
for skyllegarniture: mindst 20x20cm
ιϟ Tætnet mod stænkvand
ιϟ Må kun åbnes med et værktøj
21
Lufttilførsel skal være til stede (grafik 21)
> En åbning til lufttilførsel skal være til stede, den
skal have en flade på ca. 15 cm2
(f.eks. 3 x 5 cm eller 2 x 7,5 cm).
18 WH_M_D-Code_Fliesen/17.04.3
da

600
600
2250*
0
12
L
N
PE
Elinstallation
II
I
*eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb;
afhængigt af, hvad
der ligger højest
Beskyttelseszoner iht. DIN VDE 0100-701
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ǻ1
P$
Strømforsyning
Afsikring
RCD
Forinstallation
> Træk fastinstalleret elledning til strømforsyning:
ιϟ Separat afsikring og fejlstrøm-
beskyttelsesanordning (RCD)
ιϟ Forkobl en hovedafbryder til afbrydelse af alle po-
leruden for de fastlagte beskyttelseszoner (0 - 2)
ιϟ Sørg for, at elledningen stikker 3 000 mm ud
> Træk en ledning til potentialeudligning:
ιϟ Sørg for, at ledningen stikker 3 000 mm ud
15
Spa-badekar tilsluttes (grafik 15)
BEMÆRK! Undgå funktionsfejl!
ιϟ Bind ikke ledninger sammen med kabelholdere.
ιϟ Træk ikke en elledning parallelt med styrelednin-
gerne.
I
Tilslut elledningen til nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spa-
badekarret.
WH_M_D-Code_Fliesen/17.04.3. 19
da

Tärkeä ohje
Asennusohjeesta
Tämä asennusohje on osa Duravit-poreammetta ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA! Erittäin vaarallisessa tilanteessa,
kuolettavissa vaaroissa,
vakavissa vammoissa
OHJE! Aineellisten vahinkojen välttämiseen
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Pyyntö silmämääräiseen tarkastukseen (esim.
naarmujen varalta)
Ajallisen keston tieto (esim. 10 minuuttia)
Pyyntö tiiviyden tarkastamiseen
Lämpötilatieto
Hallintalaite
(määrä riippuu porejärjestelmästä)
Kohderyhmä ja pätevyys
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat
suorittaa ainoastaan koulutetut sähköasentajat.
OHJE! Paikallisen vesilaitoksen asennusmääräyksiä sekä
maakohtaisia normeja on noudatettava rajoituksetta.
Turvaohjeet
VAARA! Sähköiskusta aiheutuva hengenvaara.
> ÄLÄ pura porealtaan komponentteja.
Asennusohjeet
Huomioi esiasennustietolehtiset ennen asennusta. Nämä
voidaan ladata Internetistä osoitteesta www.pro.duravit.
com.
19
Porejärjestelmän tarkastaminen (kuva 19)
> Kytke porejärjestelmä päälle 10 minuutiksi:
Käy tehotasoilla varustettujen kiertojen
tehotasot kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
>Tarkastatiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
20
Huoltoluukuilla varustaminen (kuva 20)
Asenna poreallas niin, että kaikkiin tärkeisiin
laitteisiin (pumppu, puhallin ja ohjaus) päästään
edelleen käsiksi
> Huoltoluukuilla varustaminen
ιϟ Alue: katso sivu 64
ιϟ Huoltoluukun mitat
laitteille: väh. 50x50cm
viemärikalusteille: väh. 20x20cm
ιϟ Tiivistetty roiskevettä vastaan
ιϟ Voidaan avata ainoastaan työkalun avulla
21
Ilmansyötöllä varustaminen (kuva 21)
> Jätä ilmansyöttöä varten aukko, jonka pinta-ala
on n. 15 cm2
(esim. 3 x 5 cm tai 2 x 7,5 cm).
20 WH_M_D-Code_Fliesen/17.04.3
fi
