DUSCHY 6004 User manual

Models:
6004 6005 6006 6007 6015 6016 6025 6026 6036
6106 6116 6126
(UK) Installation manual for shower cabins & steam cabins
(SE) Installationsmanual för duschkabiner & ångbastur
(EE) Paigaldus - dušikabiinid ja aurusaunad www.duschy.com
2
(SE) Manualen gäller både lågt och högt duschkar.
(UK) The manual applys to both low and high shower tray.
(EE) Juhend kehtib nii madalate kui kõrgete dušialuste jaoks.
3
(SE) Lås upp brunnen.
(UK) Unlock.
(EE) Ava veeäravooluava.
4
(SE) På karets undersida, vrid avloppsröret så att det
pekar mot duschutrymmets golvbrunn.
(UK) On the underside, point the drainpipe towards the
draining gutter.
(EE) Dušialuse all keera äravoolutoru nii, et see oleks
suunatud duširuumi põranda äravooluava suunas.

5
(SE) Lås.
(UK) Lock.
(EE) Lukusta.
6
(SE) På karets undersida, använd
förlängnings röret vid behov. Kapa överödig
del av röret med såg. Använd silikon i
skarven.
(UK) If needed, mount the extension pipe on
the underside of tray. Cut it with a saw. Use
silicone.
(EE) Vanni all kasuta vajadusel
torupikendust. Üleliigne osa torust sae
maha. Liitekohal kasuta silikooni.
78
Tray&Backward
6 pcs screw&nut
12pcs gasket
6 pcs O-ring
– O-ring
(SE) På kabinens baksida.
(UK) Backside of the cabin.
(EE) Kabiini tagaküljel.

9
10
11
– O-ring
Tray&Tray:
2pcs screw&nut
2pcs gasket
2pcs O-ring
12
Backward&front:
14pcs screw
14pcs gasket
(SE) På kabinens baksida.
(UK) Backside of the cabin.
(EE) Kabiini tagaküljel.

13
(SE) Kabinens tak.
(UK) Cabin roof.
(EE) Kabiini lagi.
14
15
Roof&front:
2pcs screw&nut
2pcs gasket
16
Roof&Backward
6 pcs screw&nut
12pcs gasket
(SE) På kabinens baksida.
(UK) Backside of the cabin.
(EE) Kabiini tagaküljel.

17
18
19 20
(SE) Anslut varm- och kallvatten på kabinens baksida.
(UK) Connect hot and cold water supply to the backside of the cabin.
(EE) Ühenda kabiini tagaküljel soe ja külm vesi.

21
(SE) Anslutning av ström för
vanliga duschkabiner.
(UK) Power connection for
standard shower cabins.
(EE) Elektriühendus tavalistele
dušikabiinidele.
(SE) Anslutning av ström för
ångbastukabi ner. Detta bör utföras
av en professionell elektriker.
(UK) Power connection for steam
cabins. This should be done by a
professional electrician.
(EE) Elektriühendus
aurusaunakabiinidele. Selle peab
teostama professionaalne elektrik.
22
(SE) Orange
antennkabel.
(UK) Orange
antenna cable.
(EE) Antenni
kaabel.
23
USB/MP3
(SE) Gäller enbart
ångbastukabiner.
(UK) Only for
steam cabins.
(EE) Ainult
aurusaunadel.
24

25
OK!
26
!
(SE) Kroppsduschar
(UK) Bodysprays
(EE) Kehadušid
(SE) Handdusch
(UK) Hand shower
(EE) Käsidušš
(SE) Fotmassage (UK) Foot massage (EE) Jalamassaaž

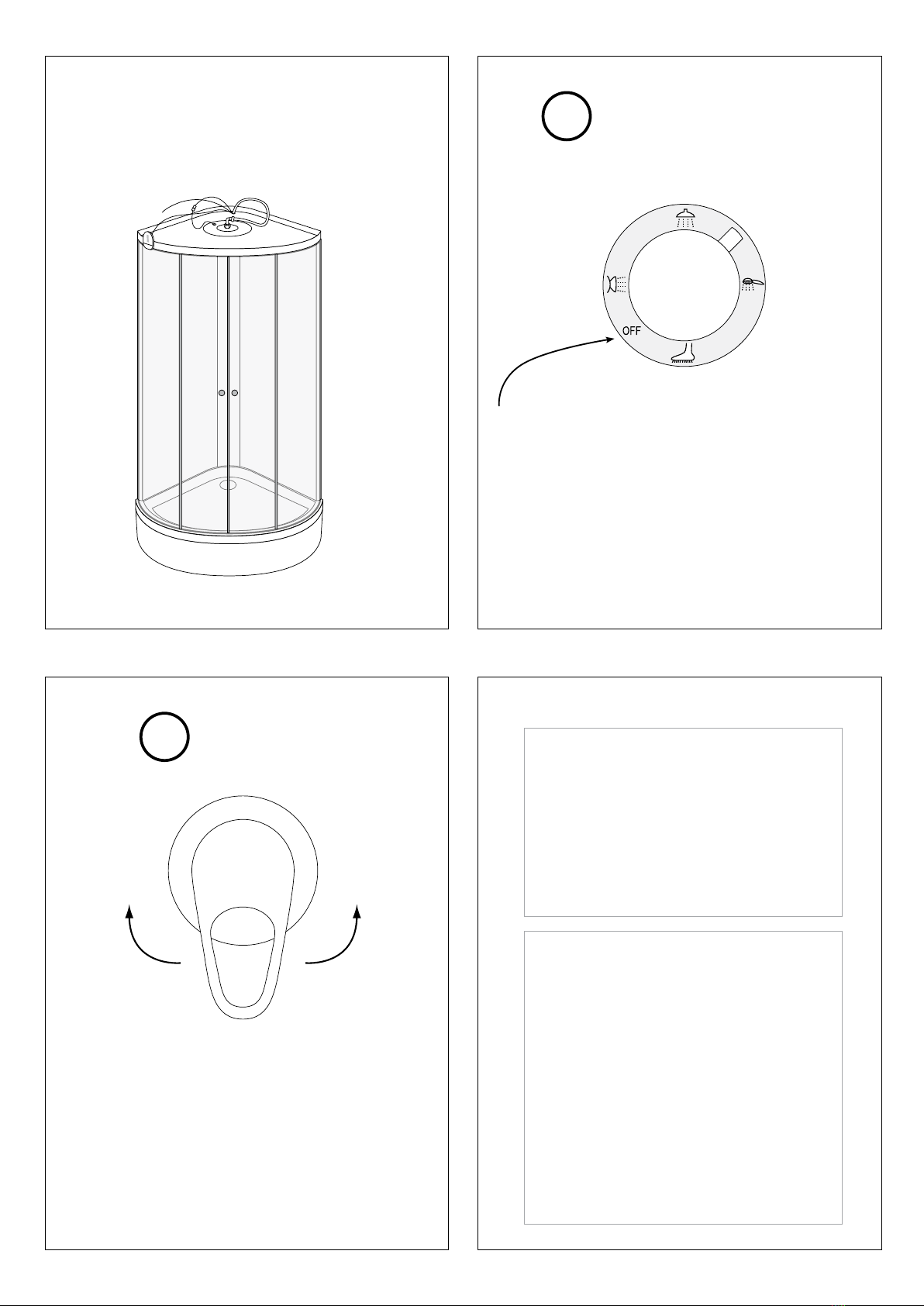

(SE) OFF (endast på ångbastukabiner): När du vill använda ångfunktionen, vrid
reglaget till OFF så att ångvattenbehållaren fylls på med vatten. VIKTIGT! När du inte
längre ska använda kabinen, stäng alltid av vattnet med engreppsblandaren och sätt
omkastaren i ett annat läge än OFF.
(UK) OFF (only on steam cabins): When you want to use the steam function, turn the
handle to OFF mode to ll the steam water tank with water. IMPORTANT! When you
will stop using the cabin, always turn off the water by using the ow controller and
turn the divert to any other mode than OFF.
(EE) OFF (vaid aurusaunakabiinides): Kui soovid kasutada aurufunktsiooni, keera
regulaator OFF asendisse, selleks et auruveemahuti täituks veega. NB! Kui sa
rohkem kabiini ei kasuta, sulge alati vesi segistiga ja pane ümberlüliti mõnda teise
asendisse kui OFF.
(SE) Takdusch (UK) Top shower (EE) Laedušš
(SE) Omkastare (val av duschtyp)
(UK) Diverter (spray type choice)
(EE) Ümberlüliti (dušitüübi valik)
27
CH
(SE) Varmvatten
(UK) Hot water
(EE) Soe vesi
(SE) Kallvatten
(UK) Cold water
(EE) Külm vesi
(SE) OBSERVERA: För duschkabiner som inte har termostatblandare reglerar
engreppsblandaren både vattenöde och vattentemperatur. För ångbastukabiner
reglerar engreppsblandaren enbart vattenödet. Vattentemperaturen regleras då
istället med termostaten.
(UK) NOTE: For shower cabins without a thermostat, the ow controller adjusts both
water ow and the water temeperature. For steam cabins, the ow controller only
adjusts the water ow. In this case the water temperature is adjusted by using the
thermostat.
(EE) TÄHELEPANU: Tavalistes dušikabiinides kontrollib segisti nii veevoolu
kui -temperatuuri. Aurusaunakabiinides reguleerib segisti vaid veevoolu. Vee
temperatuuri kontrollib termostaat.
(SE) Engreppsblandare
(UK) Flow controller
(EE) Segisti
!
28
(SE) Om ett barn ska använda kabinen/ångbastun på
egen hand, se till att barnet är väl införstått i kabinens/
ångbastuns funktioner och kan hantera den korrekt.
(UK) If the cabin/steam cabin will be used by a child, be
sure that the child is well-informed of all the functions of
the cabin/steam cabin.
(EE) Kui laps peaks kasutama kabiini/aurusauna
iseseisvalt, jälgi, et ta oleks kabiini/aurusauna kõigist
funktsioonidest hästi informeeritud ja oskab seda
korrektselt käsitseda
!
(SE) Service: Vid eventuell service- och garantiåtagande
måste kabinen vara lätt åtkomlig för reparatören både
upptill och baktill. Vid sevice- och garantiarbete som vi
kallats till, och där vi konstaterar att fel eller skada uppstått
pga felmontering/felinstallation, kommer Duschy att
fakturera faktisk material-, arbets- och resekostnad.
(UK) Service: In the event of service and warranty, the
cabin must be easily accessible for the repair man both
at the top and the back. At service and warranty work that
Duschy has been called to, and where we note failure
due to incorrect installation, Duschy will invoice the acutal
material, work and travel costs.
(EE) Teenindus: Võimalike teenindus- ja garantiitööde
puhuks peab kabiin parandajale olema nii pealt kui tagant
kergesti ligipääsetav. NB!Vee ebapuhtusest või väärast
kasutamisest tingitud vead ei kuulu garantii alla.
