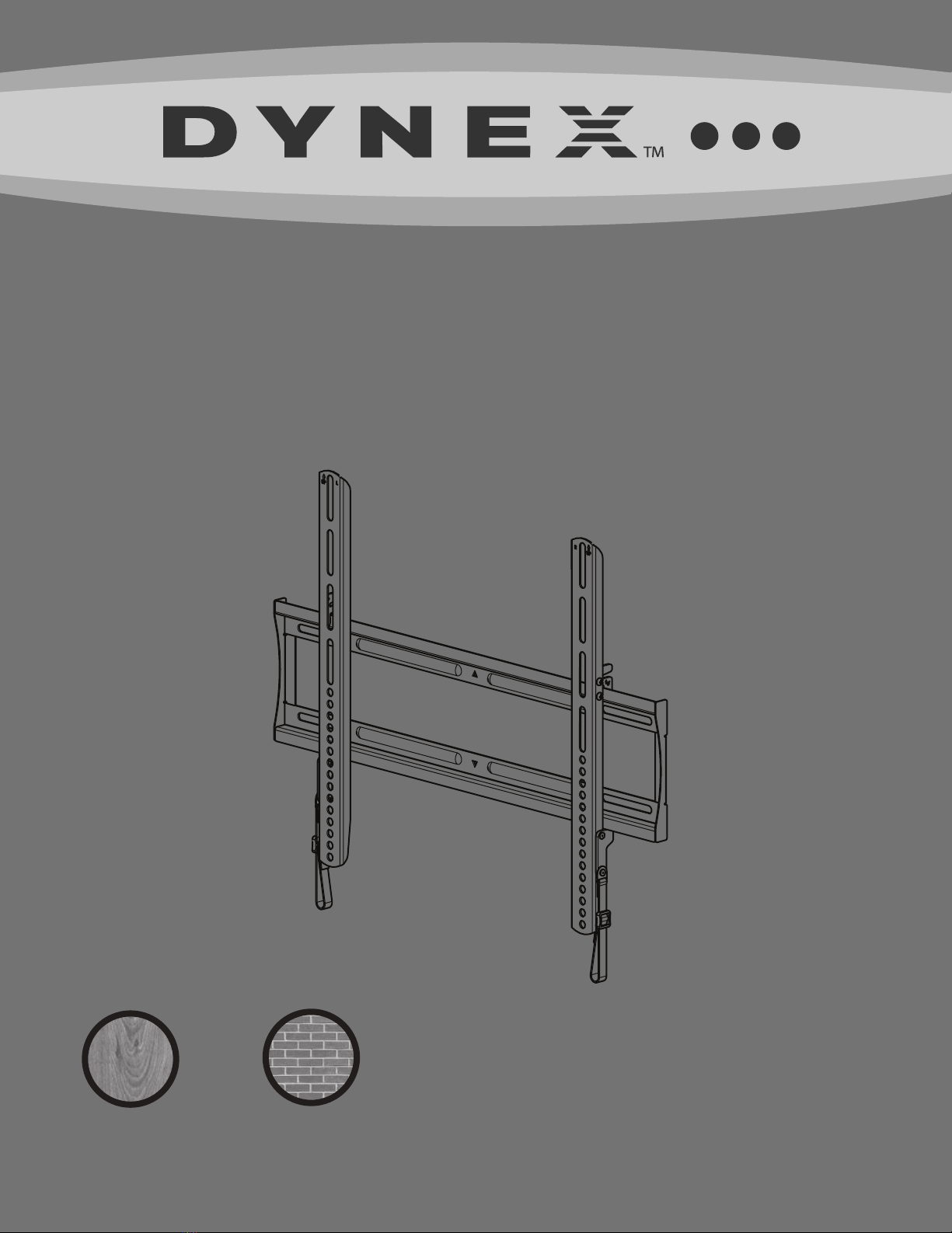

Dynex DX-DRTVL103 Instruction Manual

INSTRUCCIONES DE
MONTAJE
DX-DRTVL103
Montaje de pared grande delgado con inclinación opcional de -5°.
Información de seguridad y
especificaciones .....................................2
Televisores compatibles con el
montaje de pared ..................................3
Herramientas requeridas ....................3
Elementos.................................................4
Herrajes......................................................5
Instrucciones de montaje ...................6
Para instalación en paredes con vigas
de madera, paredes de concreto o de
bloques de concreto.

2DX-DRTVL103
Need help? Call 800-305-2204
Información de seguridad y especificaciones
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD - GUARDE ESTAS
INSTRUCCIONES
CUIDADO: no utilice este producto con
cualquier propósito que no esté
explícitamente especificado por Dynex.
Una instalación inadecuada podría causar
daños materiales o lesiones personales. Si no comprende
estas instrucciones, o tiene dudas sobre la seguridad de
la instalación, póngase en contacto con Servicio al
cliente o llame a un contratista calificado Dynex no se
hace responsable por daños o lesiones causadas por una
instalación o uso incorrecto.
El peso de su televisor no debe exceder 70 lb (31.7 kg). La pared debe ser capaz de soportar cinco veces el peso del
televisor, incluyendo el montaje de pared.
Este producto contiene piezas pequeñas que representan un peligro de asfixia si se tragan. ¡Mantenga estas piezas
alejadas de los niños!
Este producto no está diseñado para ser usado en paredes con vigas metálicas.
N.° de modelo: DX-DRTVL103
Distribuido por Best Buy Purchasing, LLC
Fabricante: Milestone/Secura
Peso máximo: 70 lb (31.7 kg)
Tamaño de pantalla: 26" a 52" en diagonal
Dimensiones totales (Ancho × Alto): 21.77" x 16.54" (553 x
420 mm)
Peso del montaje en pared: 5 lb (2.26 kg)
Estamos a su disposición
www.dynexproducts.com
Para el servicio al cliente llame al:
800-305-2204 (mercados estadounidense y canadiense)
16.54" (420 mm)
21.77” (553 mm)

3
DX-DRTVL103
Need help? Call 800-305-2204
Televisores compatibles con el montaje de pared
El montaje de pared es compatible con televisores con agujeros de tornillos M4, M5, M6 o M8 que tengan:
1.375" a 15.748" (35 mm a 400 mm)
de espacio horizontal máximo
15.81" (401.5 mm) de espacio vertical

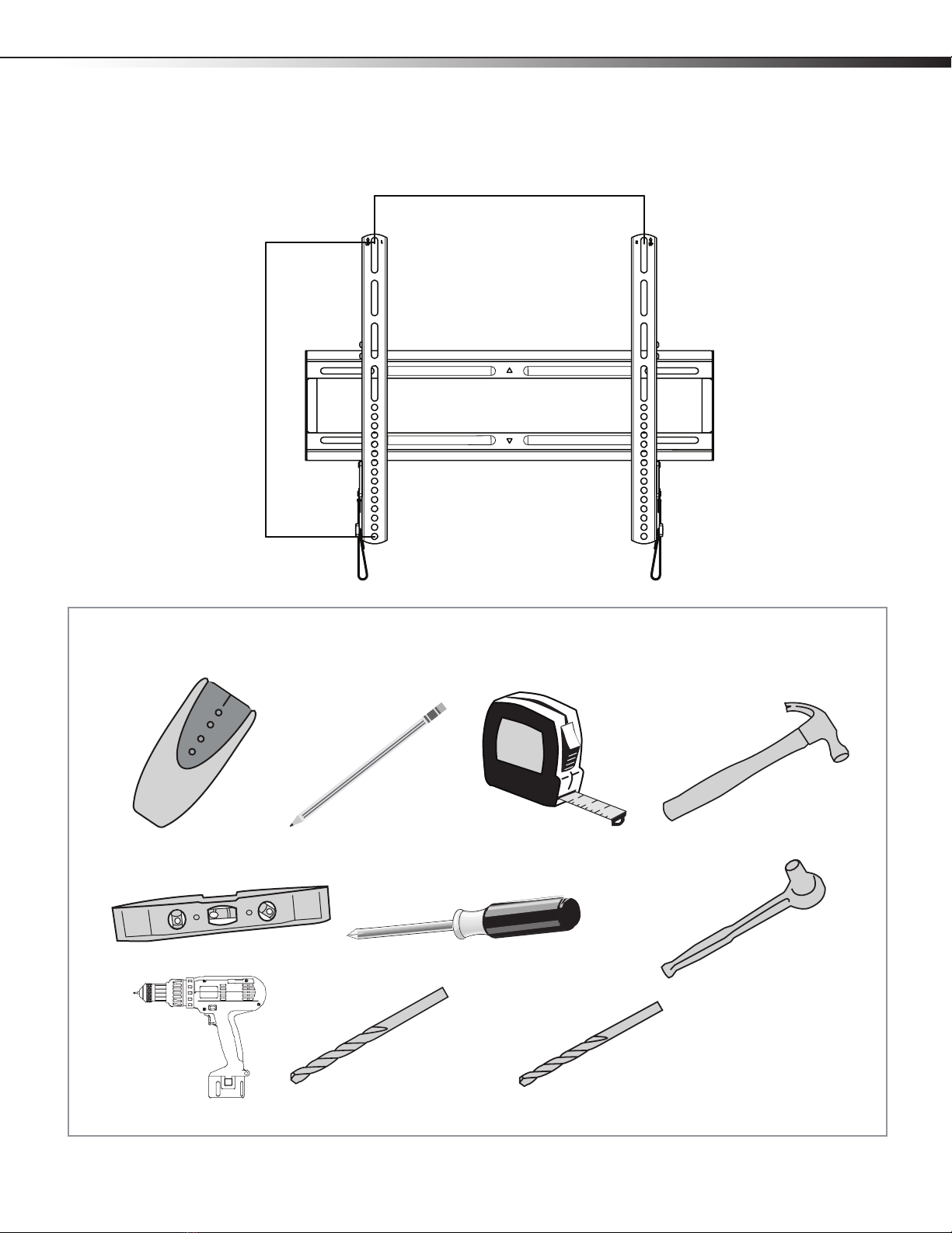

Herramientas requeridas
Usted necesitará las siguientes herramientas para ensamblar su montaje de pared nuevo:
Detector de vigas de
borde a borde
Lápiz Cinta métrica Martillo
Nivel Destornillador Phillips
Llave de tubos con tubo de 1/2"
(13 mm) o llave ajustable
Taladro
Broca de taladro para madera
de 7/32" (5.5 mm) para pared
con vigas de madera
Broca de taladro de pared
de 3/8" (10 mm) para
pared de concreto
O

4DX-DRTVL103
Need help? Call 800-305-2204
Elemen tos
Contenido de la caja: elementos
Asegúrese de que tenga todos los elementos necesarios para ensamblar su montaje de pared para televisor:
02 Soporte
izquierdo para
televisor (1)
01 Placa para pared (1) 03 Soporte
derecho para
televisor (1)

5
DX-DRTVL103
Need help? Call 800-305-2204

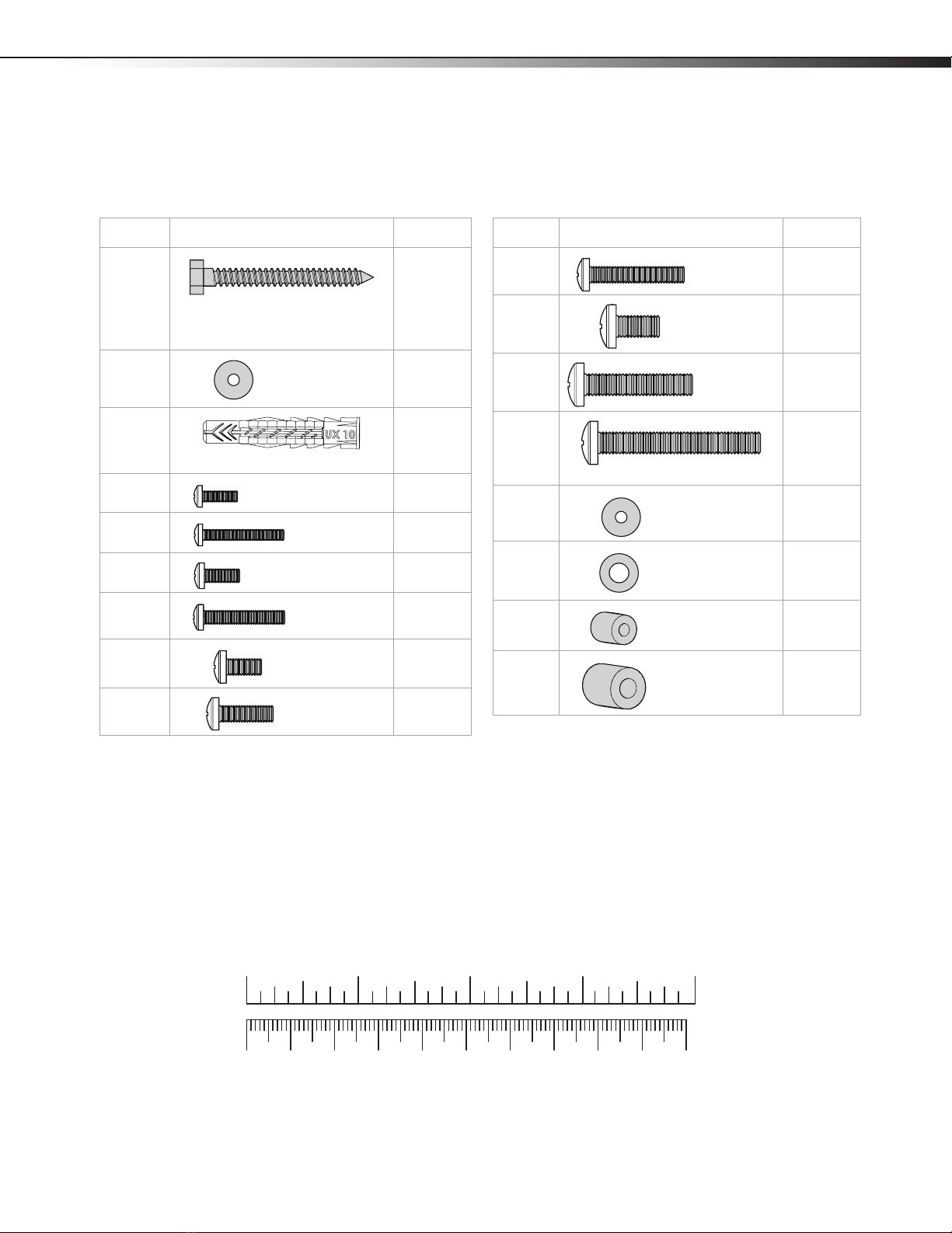

Herr ajes
Contenido de la caja: herrajes
Nota: no se usarán todos los herrajes.
Asegúrese de que tenga todos los herrajes necesarios para montar su montaje de pared nuevo:
Etiqueta Herrajes Cantidad
04 4
05 4
06 4
07 4
08 4
09 4
10 4
11 4
12 4
Perno de retraso de
5/16" × 2 3/4"
(7.9 mm × 69.9 mm)
Arandela de
5/16" (7.9 mm)
Anclajes para concreto
Tornillo M4 de 12 mm
Tornillo
M4 de 30 mm
Tornillo M5 de 12 mm
Tornillo
M5 de 30 mm
Tornillo
M6 de 12 mm
Tornillo
M6 de 20 mm
Etiqueta Herrajes Cantidad
13 4
14 4
15 4
16 4
17 8
18 4
19 4
20 4
Tornillo
M6 de 35 mm
Tornillo
M8 de 16 mm
Tornillo
M8 de 40 mm
Tornillo M8 de 60 mm
Arandela M4/M5
Arandela M6/M8
Espaciador M4/M5
Espaciador M6/M8
10 20 30 40 50 60 70 80 90 100mm
1234in

6DX-DRTVL103
Need help? Call 800-305-2204
Instrucciones de montaje

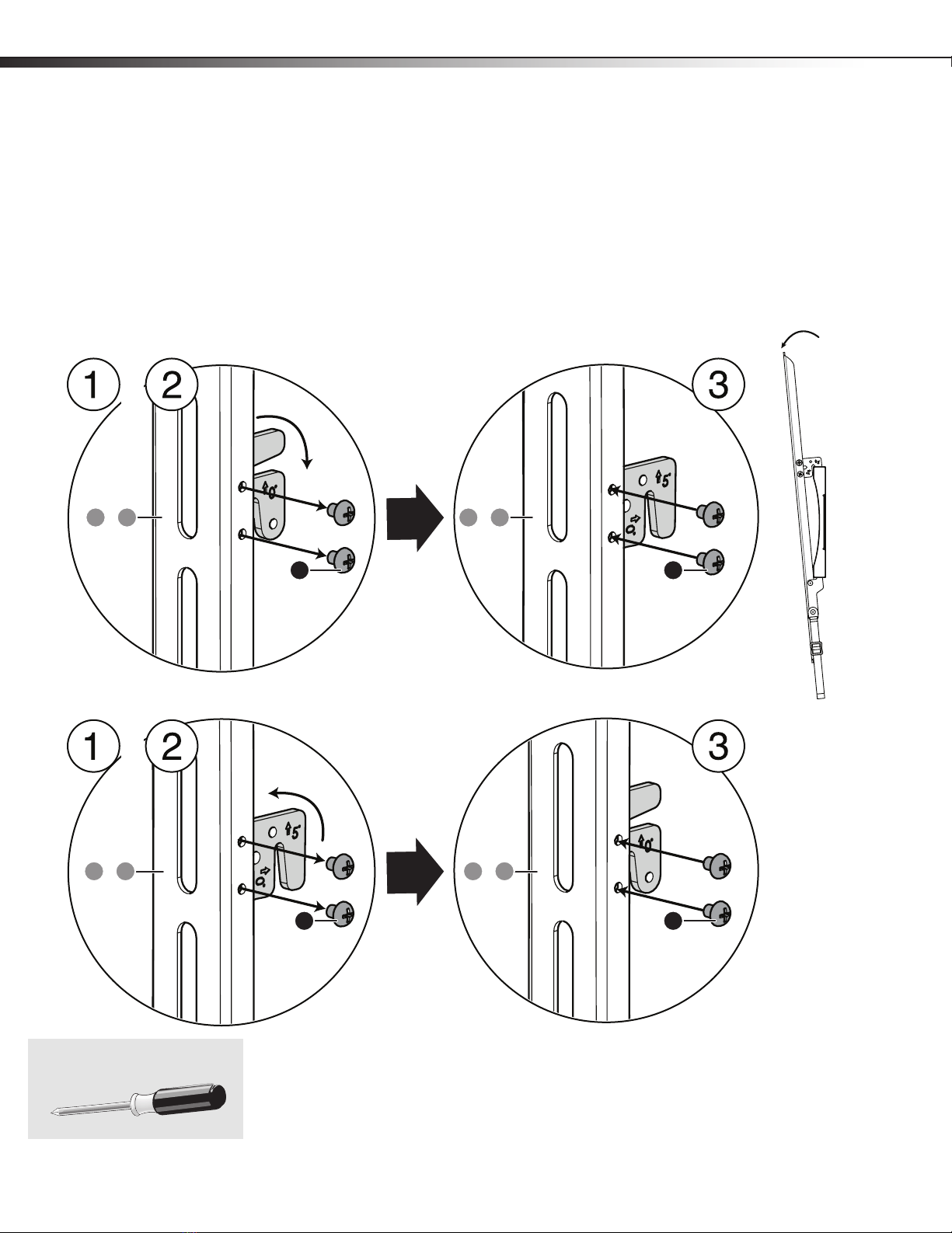

Paso 1: Ajuste la inclinación
Nota: la inclinación en el soporte izquierdo de televisor (02) y el soporte derecho de televisor (03) debe ser idéntica.
1Utilice un destornillador Phillips para remover los dos tornillos (S) de los bordes exteriores de cada soporte de
televisor (02 y 03).
2Para inclinar el televisor hacia enfrente de 5°, empuje hacia abajo los soportes de inclinación en el soporte
izquierdo de televisor (02) y el soporte derecho de televisor (03).
O
Para mantener el televisor completamente vertical, empuje hacia arriba los soportes de inclinación en el soporte
izquierdo de televisor (02) y el soporte derecho de televisor (03).
3Vuelva a insertar los dos tornillos de inclinación (S) en cada soporte de televisor (02 y03) y apriete los tornillos.
Cuidado: no apriete demasiado los tornillos.
Necesitará:
S S
02 03 02 03
S S
02 03 02 03
Opción 1: montaje inclinado -5°
Opción 2: montaje sin inclinación
yy
yy
Soporte de
inclinación
Soporte de
inclinación
y
y
Destornillador Phillips

7
DX-DRTVL103
Need help? Call 800-305-2204
Paso 2: Determine si su televisor tiene una parte posterior plana, irregular u obstruida.
1Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una superficie acolchonada y limpia para
protegerlo de daños y rayones.
2Si su televisor tiene una base para mesa instalada, remueva la base. Refiérase a los documentos que vienen con
su televisor para obtener instrucciones.
3Alinee los agujeros de tornillos en los soportes con los agujeros de tornillo de montaje en su televisor. Posicione
los soportes de forma que no excedan la parte superior o inferior de su televisor y que no cubran ningún
conector o toma. Tome nota de los agujeros de tornillo para soporte que usará.
Si los soportes están al ras de la parte posterior de su televisor y no bloquean ninguna toma, su televisor tiene
una parte posterior plana.
Si hay un espacio entre un soporte y alguna parte de la parte posterior de su televisor, su televisor tiene una
parte posterior con forma irregular. Si un soporte bloquea cualquier toma, su televisor tiene una parte posterior
obstruida. En cualquiera de estos dos últimos casos, necesita usar espaciadores.
4Remueva los soportes.
Parte posterior plana (no se necesitan
espaciadores)
Parte posterior obstruida (se necesitan
espaciadores)
Parte posterior irregular (se necesitan
espaciadores)

8DX-DRTVL103
Need help? Call 800-305-2204
Paso 3: Seleccione los tornillos y los espaciadores
1Seleccione los herrajes para su televisor (tornillos, arandelas y espaciadores). Refiérase a la documentación que
acompaña a su televisor para encontrar la longitud y el diámetro del tornillo.
Seleccione uno de los siguientes tipos de tornillo:
Seleccione uno de los siguientes tipos de arandelas:
Para televisores con una parte posterior irregular u obstruida, seleccione uno de los siguientes tipos de
espaciadores:
2Inserte los tornillos a mano en los agujeros para tornillo con rosca en la parte posterior de su televisor para
determinar el diámetro y la longitud correcta. Si su televisor tiene una parte posterior irregular u obstruida,
coloque un espaciador entre la parte posterior de su televisor y el tornillo para asegurarse de que tenga la
longitud correcta.
Cuidado: para evitar posibles lesiones personales y daños
materiales, asegúrese de que haya una rosca adecuada para asegurar
los soportes a su televisor. Si encuentra resistencia, deténgase
inmediatamente y póngase en contacto con Servicio al cliente.
Utilice la combinación de tornillo y espaciador más corta para
acomodar su televisor. Usar herrajes demasiado largos puede dañar
su televisor. Sin embargo, usar un tornillo que es demasiado corto
puede causar que su televisor se caiga del montaje.
3Remueva los tornillos.
Para un televisor con parte posterior plana, refiérase a la sección “Paso 4: Instale los soporte de televisor
Opción 1: instalación para un televisor con parte posterior plana” en la página 9.
Para una parte posterior irregular u obstruida, refiérase a la sección “Paso 4: Instale los soportes de
televisor (continuación) Opción 2: instalación en un televisor con parte posterior irregular u obstruida” en
la página 10.
Tornillos M4 de 12 mm (07) Tornillos M6 de 20 mm (12)
Tornillos M4 de 30 mm (08) Tornillos M6 de 35 mm (13)
Tornillos M5 de 12 mm (09) Tornillos M8 de 16 mm (14)
Tornillos M5 de 30 mm (10) Tornillos M8 de 40 mm (15)
Tornillos M6 de 12 mm (11) Tornillos M8 de 60 mm (16)
Arandelas M4/M5 (17) Arandelas M6/M8 (18)
Espaciadores M4/M5 (19) Espaciadores M6/M8 (20)

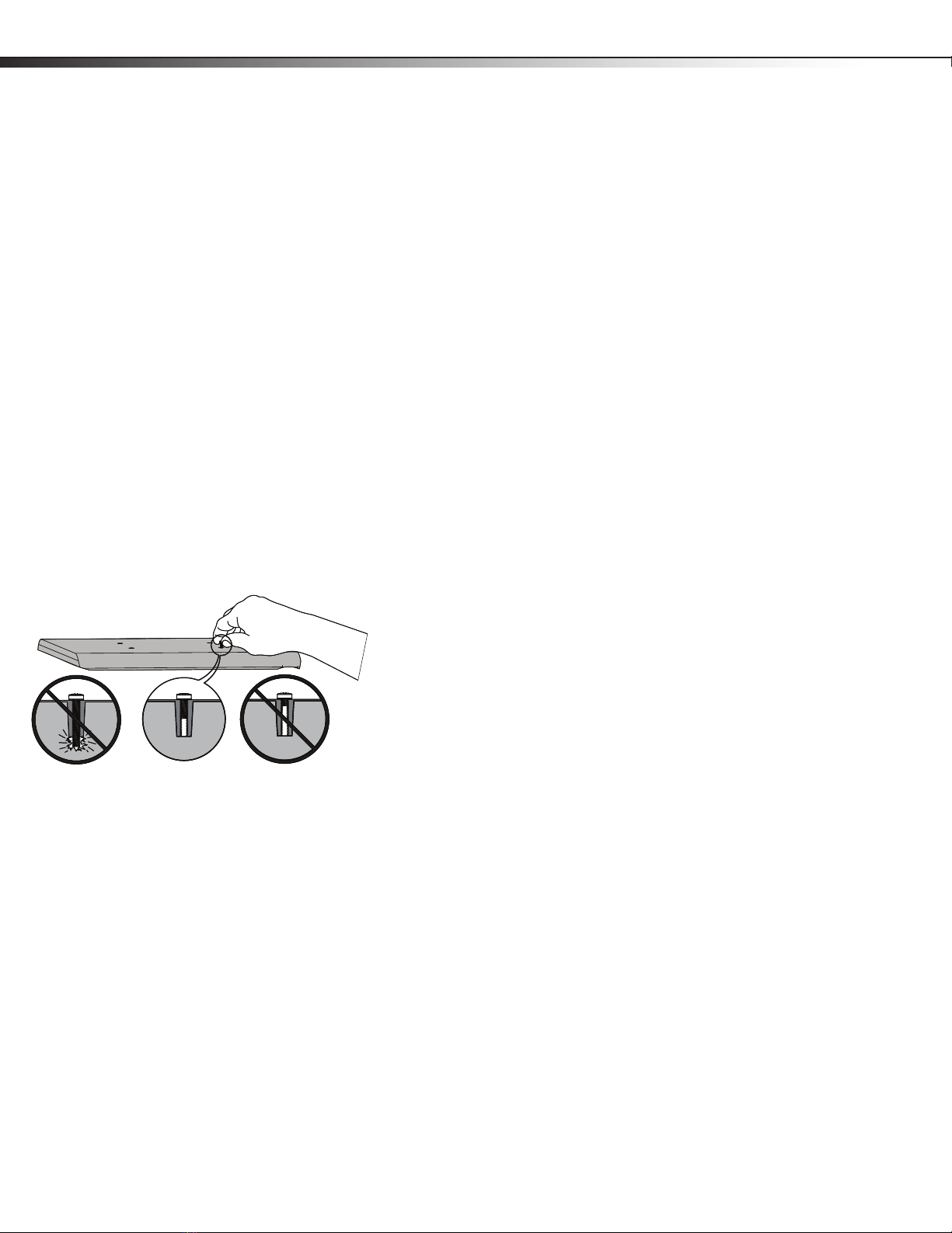

El tornillo es
demasiado largo
El tornillo
encaja
correctamente
El tornillo es
demasiado corto

9
DX-DRTVL103
Need help? Call 800-305-2204

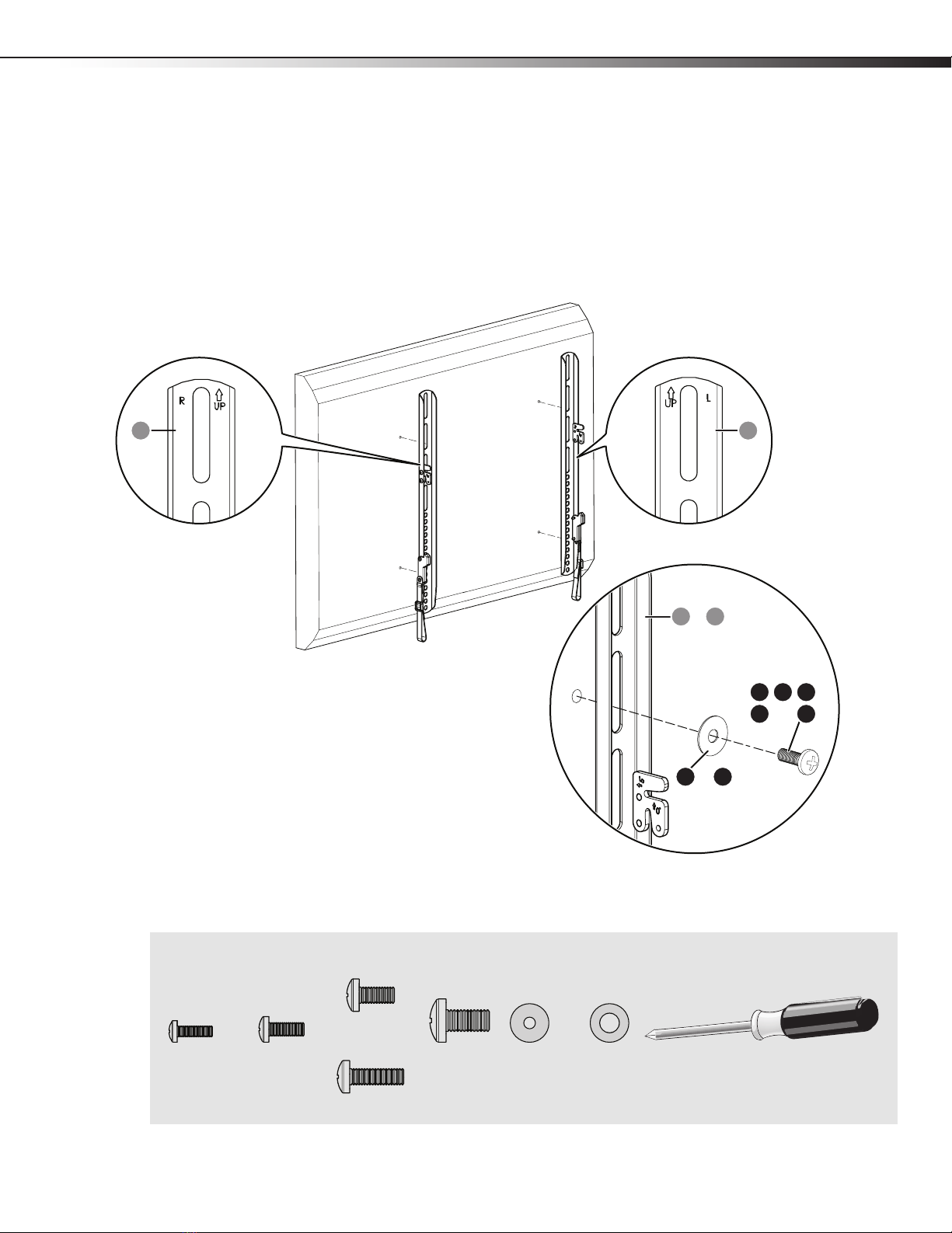

Paso 4: Instale los soporte de televisor
Opción 1: instalación para un televisor con parte posterior plana
1Alinee los agujeros que identificó en el soporte izquierdo de televisor (02) y en el soporte derecho de televisor
(03) con los agujeros de tornillo en la parte posterior de su televisor. Los soportes están marcados con "R" para el
soporte derecho y "L" para el soporte izquierdo.
2Coloque las arandelas M4/M5 (17 o M6/M8 (18) sobre los agujeros en los soportes de televisor que se alinean
con los agujeros de tornillos en la parte posterior e inserte los tornillos M4 (07), M5 (09), M6 (11 o 12) o M8 (14).
3Apriete los tornillos hasta que estén firmemente contra del soporte de televisor. No apriete demasiado.
Necesitará:
17 18
12 14
7119
0302
03 02
O
O
y
07 (4) 09 (4) Destornillador Phillips
Tornillos
11 (4)
12 (4)
OO
O
Arandelas
O
17 (4) 18 (4)
O
14 (4)

10 DX-DRTVL103
Need help? Call 800-305-2204

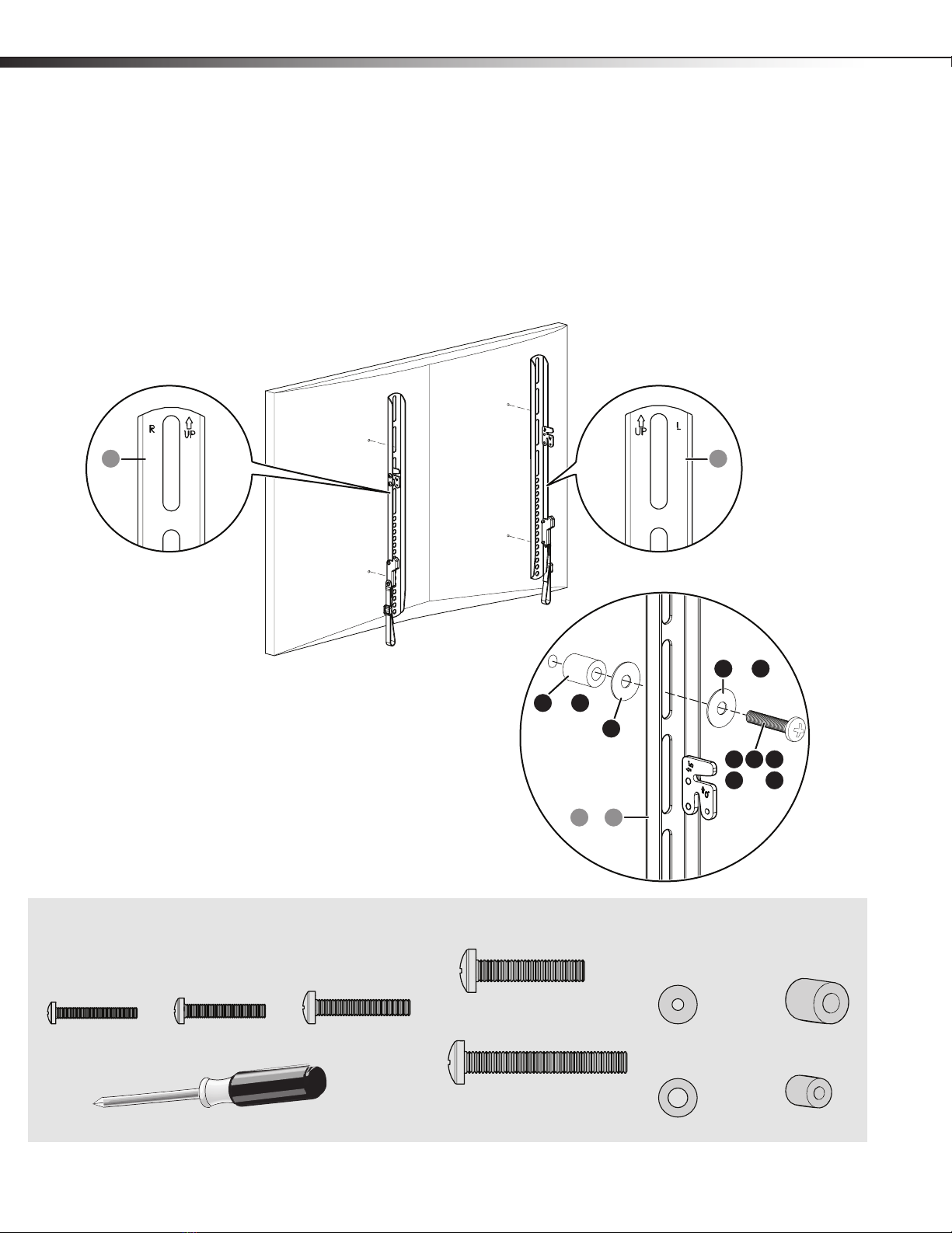

Paso 4: Instale los soportes de televisor (continuación)
Opción 2: instalación en un televisor con parte posterior irregular u obstruida
1Coloque los espaciadores M4/M5 (19) o M6/M8 (20) sobre los agujeros de montaje en la parte posterior de su
televisor.
2Si está usando tornillos M4 o M5, coloque las arandelas M4/M5 (17) sobre los espaciadores.
3Alinee los agujeros que identificó en el soporte izquierdo de televisor (02) y en el soporte derecho de televisor
(03) con los espaciadores. Los soportes están marcados con "R" para el soporte derecho y "L" para el soporte
izquierdo.
4Coloque las arandelas M4/M5 (17) o M6/M8 (18) sobre los agujeros en los soportes de televisor e inserte los
tornillos M4 (08), M5 (10), M6 (13), M8 (15 o 16).
5Apriete los tornillos hasta que estén firmemente contra del soporte de televisor. No apriete demasiado.
Necesitará:
19
17
20
81310
0302
17 18
03 02
1615
O
O
O
y
08 (4) 10 (4)
Destornillador Phillips
Tornillos
13 (4)
20 (4)
O
O
O
Arandelas
O
17 (8)
18 (4)
Espaciadore
s
19 (4)
O15 (4)
O
16 (4)

11
DX-DRTVL103
Need help? Call 800-305-2204
Paso 5: Determine la ubicación del montaje en pared.
Nota: para obtener ayuda determinando donde necesita taladrar los agujeros, utilice el asistente de instalación
HeightFinder™ en: http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder
El centro de su televisor coincidirá con el centro de la placa para pared (01). Antes de taladrar los agujeros en la pared:
1Mida la distancia entre la parte media de uno de los soporte de televisor y la parte inferior de su televisor. Esta
medida es A.
2Si planea colocar muebles (tal como un centro de entretenimiento o una base de televisor) bajo su televisor,
mida la altura del mueble y cualquier objeto sobre el mueble. Esta medida es B.
3Mida la distancia entre la parte superior del mueble y donde quiere que quede la parte inferior de su televisor.
Esta medida es C.
4Sume A+ B+ C. La medida total es la altura donde debe de estar el centro de la placa para pared (01) en la pared.
5Use un lápiz para marcar este lugar en la pared.
Necesitará:
A
B
C
Cinta métrica Lápiz

12 DX-DRTVL103
Need help? Call 800-305-2204

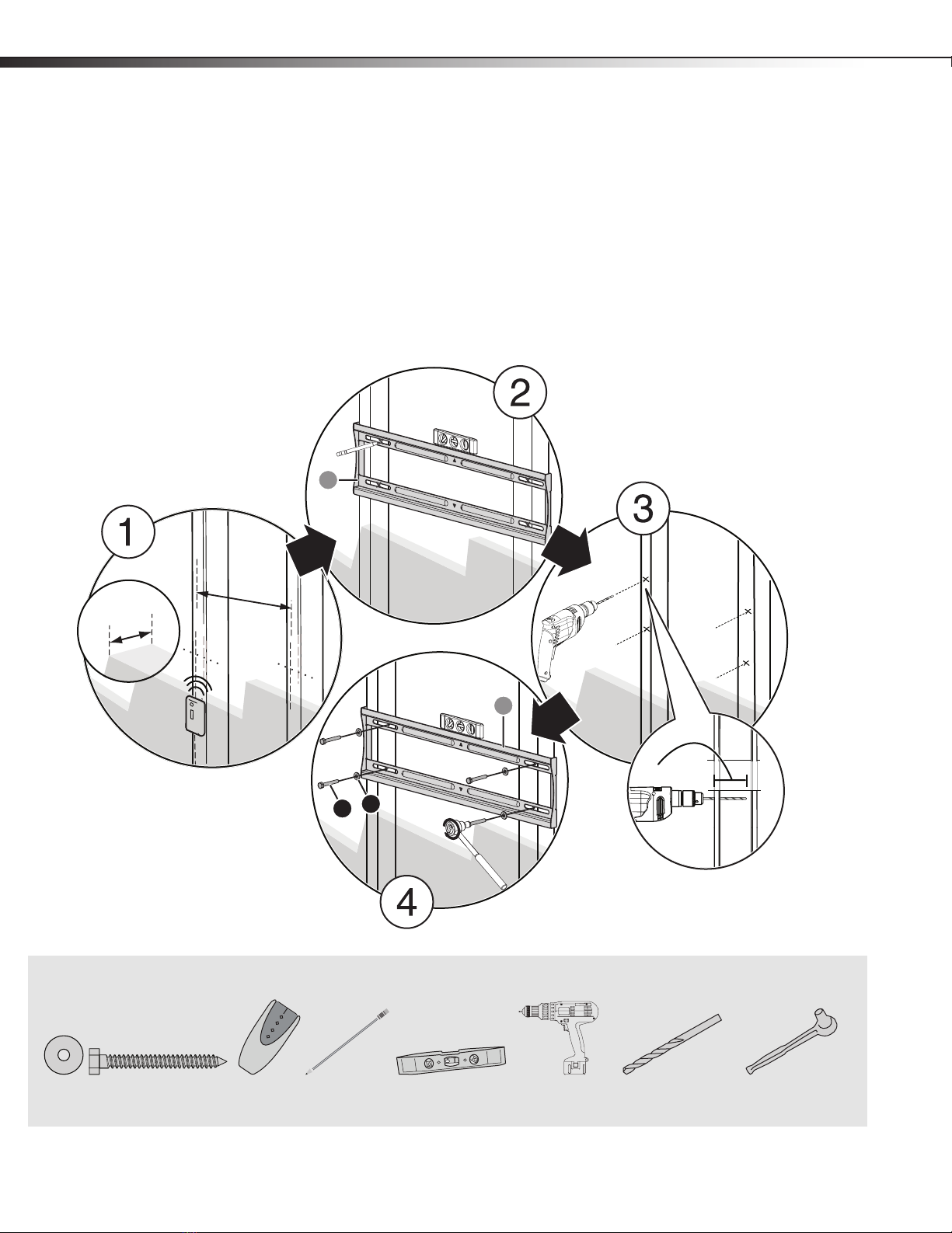

Paso 6: Monte la placa para pared
Nota: cualquier material que cubra la pared (como placa de yeso) no debe exceder 5/8" (16 mm).
Opción 1: montaje en una pared con vigas de madera
1Ubique las vigas. Verifique el centro de la viga con un detector de vigas de borde a borde.
2A la altura de la pared que determinó en el paso anterior, alinee la placa para pared (01) contra la pared y
asegúrese de que esté nivelada. Use un lápiz para marcar la ubicación de los agujeros de los tornillos y remueva
la placa para pared.
3Taladre los agujeros guía a una profundidad de 3" (75 mm), usando una broca de taladro con un diámetro de
7/32" (5.5 mm).
4Alinee la placa para pared con los agujeros guías y coloque las arandelas (05) sobre los agujeros en la placa para
pared. Inserte los pernos de retraso (04) en las arandelas y apriete los pernos de retraso hasta que las arandelas
se encuentren firmemente contra la placa para pared.
Cuidado: ¡evite lesiones potenciales o daños materiales! NO apriete excesivamente los pernos de retraso (04).
Necesitará:
01
05
04
01
< 5/8"
(16 mm)
3" (75 mm)
16"
(406 mm
05 (4) 04 (4) Lápiz Taladro Llave de tubos con
tubo de 1/2" (13 mm)
o llave ajustable
Broca de taladro
para madera de
7/32" (5.5 mm)
NivelDetector
de vigas

13
DX-DRTVL103
Need help? Call 800-305-2204
Paso 6: monte la placa para pared (continuación)
Nota: cualquier material que cubra la pared (como placa de yeso) no debe exceder 5/8" (16 mm).
Opción 2: montaje en una pared de concreto sólido o de bloques de concreto
1Nivele la placa para pared (01) y marque la ubicación de los agujeros.
2Taladre los agujeros guía a una profundidad de 3" usando una broca de taladro de pared de 3/8 pulg. (10 mm) de
diámetro.
3Inserte los anclajes de pared para concreto (06) en los agujeros guías y asegúrese de que los anclajes estén al ras
de la superficie de concreto.
4Alinee la placa para pared con los anclajes. Coloque las arandelas (05) sobre los agujeros de tornillo en la placa
para pared, inserte los pernos de retraso (04) en las arandelas y apriete los pernos de retraso sólo hasta que las
arandelas toquen firmemente la placa para pared.
Advertencia: evite lesiones potenciales o daños materiales. NO apriete excesivamente los pernos de retraso (04).
Necesitará:
01
06 06
01
06
04 05
Nunca taladre la
argamasa entre
los bloques.
< 5/8"
(16 mm)
3" (75 mm)
05 (4)
04 (4)
Lápiz Taladro Llave de tubos con
tubo de 1/2" (13 mm)
o llave ajustable
Broca de taladro
de pared de 3/8"
(10 mm)
Nivel Martillo
06 (4)

14 DX-DRTVL103
Need help? Call 800-305-2204
Paso 7: Monte el televisor en la placa para pared
Coloque el televisor sobre la placa para pared (01) asegurándose de que los ganchos en la parte superior de los
soportes izquierdo y derecho de televisor (02 y03) se deslicen debajo de la parte inferior de la placa para pared.
Asegúrese de que el televisor esté fijado de forma segura a la placa para pared.
03
01
El televisor es pesado.
Necesitará ayuda con
este paso.

15
DX-DRTVL103
Need help? Call 800-305-2204
Extracción del televisor de la placa para pared
Jale simultáneamente los dos cables de liberación en los soportes de televisor (02 y 03) y levante el televisor hacia
arriba alejándolo de la placa para pared.
Para el servicio al cliente llame al: 800-305-2204 (mercados estadounidense y
canadiense)

www.dynexproducts.com [phone]
Distribuido por Best Buy Purchasing, LLC
7601 Penn Av. South, Richfield, MN 55423 E.U.A.
© 2011 BBY Solutions, Inc.
Todos los derechos reservados.
DYNEX es una marca comercial de BBY Solutions Inc., registrada en algunos países. Todos los otros
productos y nombres de marca son marcas comerciales de sus respectivos dueños.
6907-002034 <01>
12-0662
ESPAÑOL
