Dynex DX-DRTVM112 Quick start guide

Support mural discret pour
téléviseurs
DX-DRTVM112
Informations sur la sécurité et
spécifications . . . . . . . . . . . . . . . . . . . . . . . . .2
Outils nécessaires . . . . . . . . . . . . . . . . . . . . .3
Contenu de l'emballage . . . . . . . . . . . . . . .4
Instructions d’installation. . . . . . . . . . . . . .5
Pour les installationssurmontant
en bois ou mur en béton
Avant l’utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
GUIDE DE MONTAGE
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 1 Wednesday, July 24, 2013 3:13 PM

2
Informations sur la sécurité et spécifications
INSTRUCTIONS DE
SÉCURITÉ
IMPORTANTES –
CONSERVER CES
INSTRUCTIONS
ATTENTION : Ne
pas utiliser ce produit pour un usage qui
ne soit explicitement spécifié par Dynex.
Une installation inappropriée peut être
source de dégâts matériels ou de
blessures. Si ces instructions ne sont pas
comprises ou en cas de doutes sur la
sécurité de l’installation, contacter le
Service à la clientèle ou un installateur
professionnel. Dynex n’est pas
responsable de dégâts ou de blessures
résultants d’une installation ou d’une
utilisation incorrecte.
Le poids du téléviseur ne doit pas
dépasser 35 lb (15,8 kg) Le mur doit
pouvoir supporter cinq fois le poids du téléviseur système de montage mural inclus.
Ce produit contient des petites pièces qui peuvent présenter des risques d’étouffement si elles sont avalées.
Ranger ces pièces hors de la portée des jeunes enfants!
Poids maximal du téléviseur : 35 lb
(15,8 kg)
Dimensions de l'écran : 13 à 36 po
en diagonale
Dimensions hors-tout (H × L × P) :
9,5 x 2,5 x 9,25 po
(24,1 × 6,35 × 23,5 cm)
Poids du montage mural : 2,115 lb
(0,959 kg)
Nous sommes à votre disposition
www.dynexproducts.com
Pour le service à la clientèle, appelez le :
1-800-305-2204 (États-Unis et Canada) ou le
01-800-926-3020 (au Mexique)
200 mm
100 mm
75 mm
200 mm
100 mm
75 mm

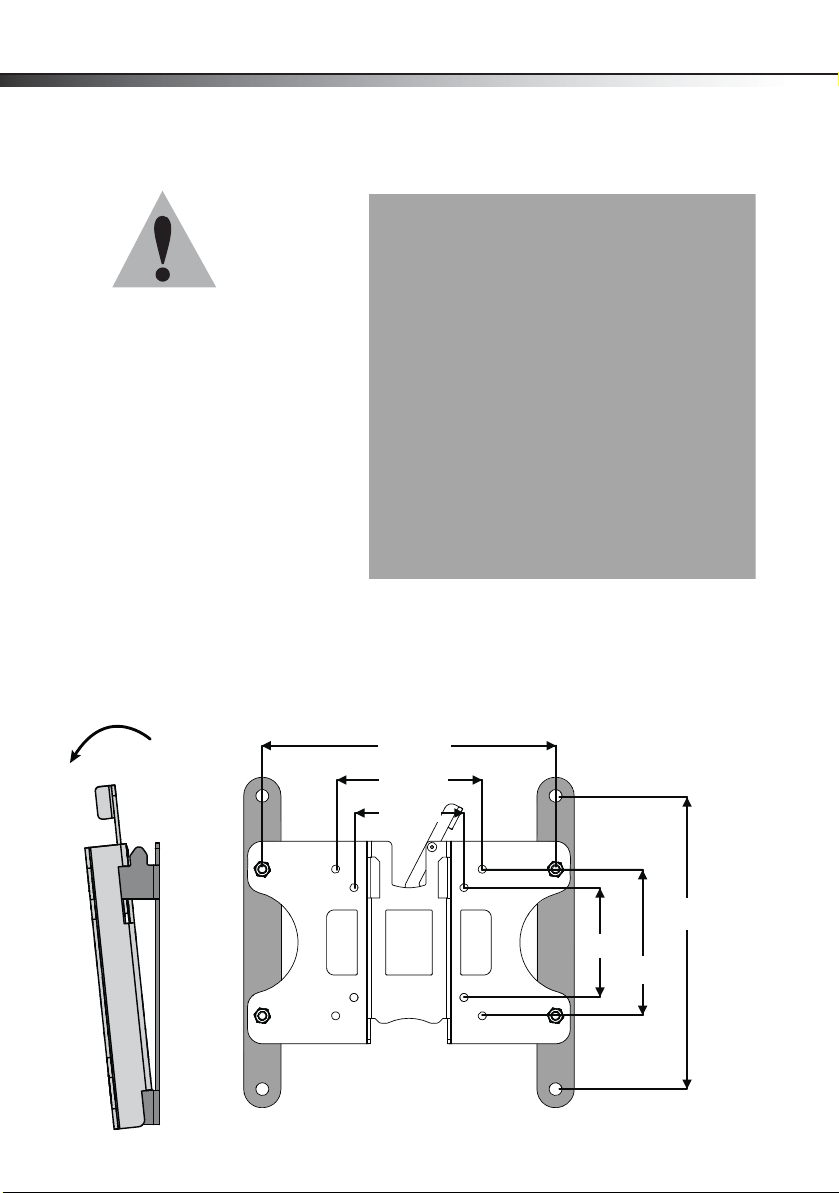

-6°
Références VESA compatibles
Gamme d'inclinaison
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 2 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 3

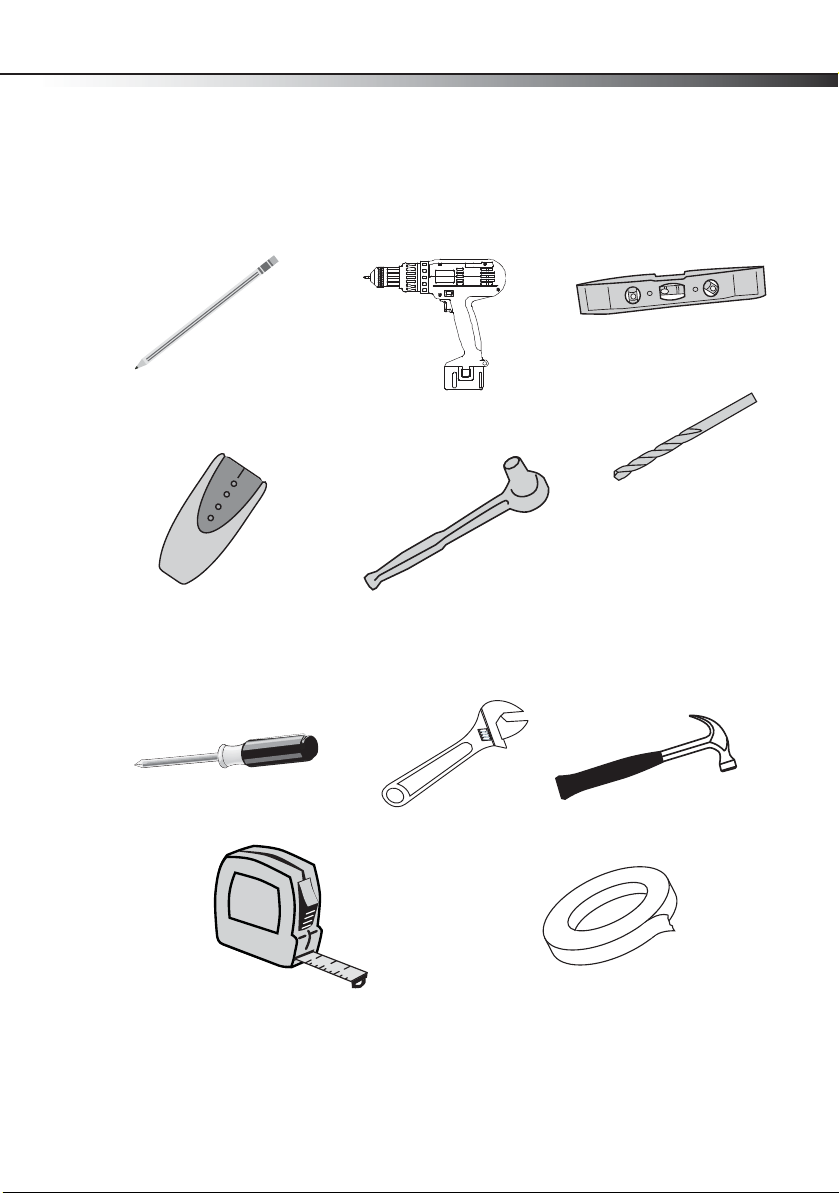

Outils nécessaires
Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour
téléviseur :
fixations
Détecteur de
montants bord à bord
Crayon
Niveau
Tournevis cruciforme
Clé à douille avec douille de
7/16 po (12 mm) ou clé à
molette
Mètre à ruban
Perceuse
Mèche à bois pour
perceuse de 1/8 po (3
mm) pour mur à
montants en bois
OU
Mèche à béton pour
perceuse de 3/8 po (10
mm) [uniquement pour
le béton]
Marteau
Ruban adhésif
Clé à molette
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 3 Wednesday, July 24, 2013 3:13 PM

4
Contenu de l'emballage

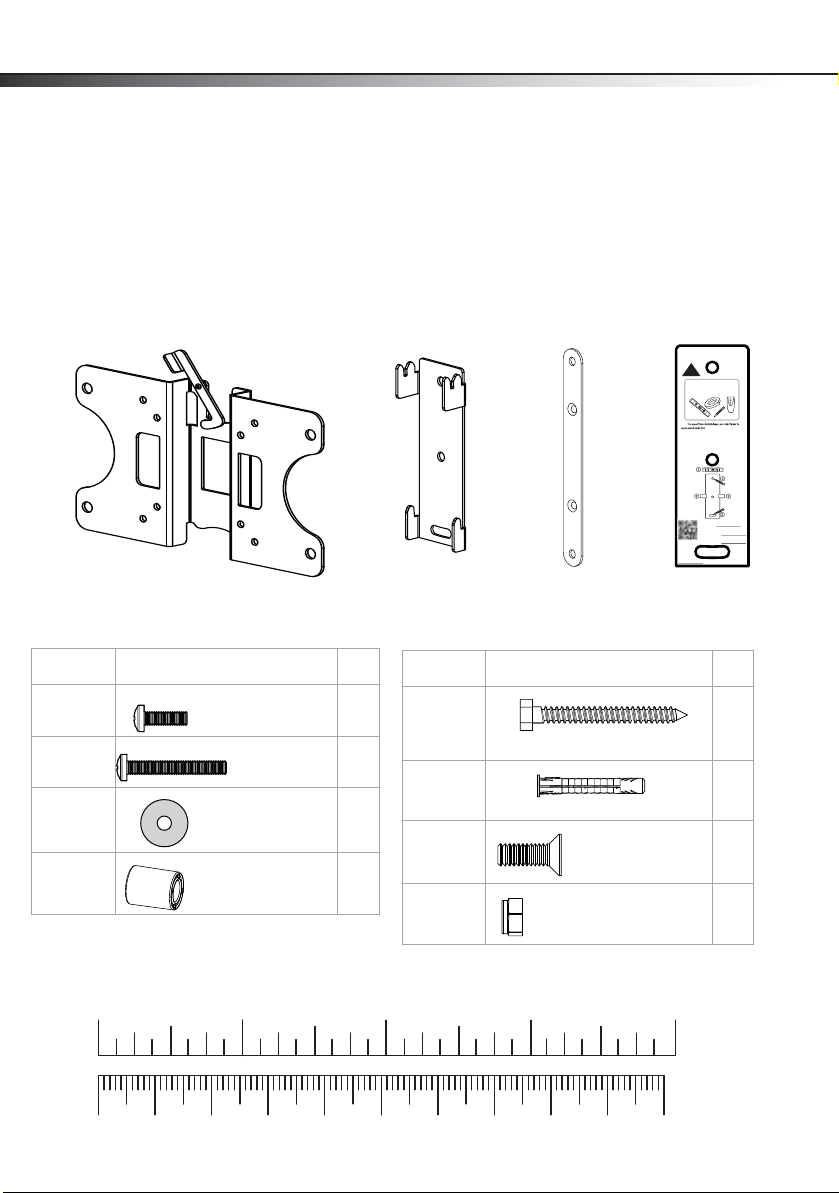

Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont
fournies :
ASupport pour téléviseur (1)
B Plaque murale (1)
CExtensions de supports (2)
DGabarit de montage mural (1)
Sachet contenant la visserie pour le téléviseur
Top
Haut
Parte superior
DX-TVM111
Template • Gabarit • Plantilla
Tools Needed
Outils nécessaires
Herramientas requeridas
Note
Remarque : Pour une construction à ossature de bois,
localiser d'abord les montants en bois, à l'aide d'un
détecteur de montants.
Nota: para la instalación en construcciones de armazón de
madera, primero debe localizar las vigas de madera con un
localizador de vigas.
Need more information about your mount? Scan
this QR code or visit www.dynexproducts.com.
<FR>Need more information about your mount?
Scan this QR code or visit www.dynexproducts.com.
<SP>Need more information about your mount?
Scan this QR code or visit www.dynexproducts.com.
http://san.us/284
V1 13-0138
ABD
C
Étiquette Fixations Qté
E4
F4
G4
H4
Vis M4 × 12 mm
Vis M4 × 35 mm
Rondelle M4
Entretoises M4
Étiquette Fixations Qté
I2
J2
K4
L4
Tire-fond de 1/4 po × 2 3/4 po
Chevilles à béton
Vis M6 x 14 mm
Écrou M6
10 20 30 40 50 60 70 80 90 100mm
1234in
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 4 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 5
Instructions d’installation

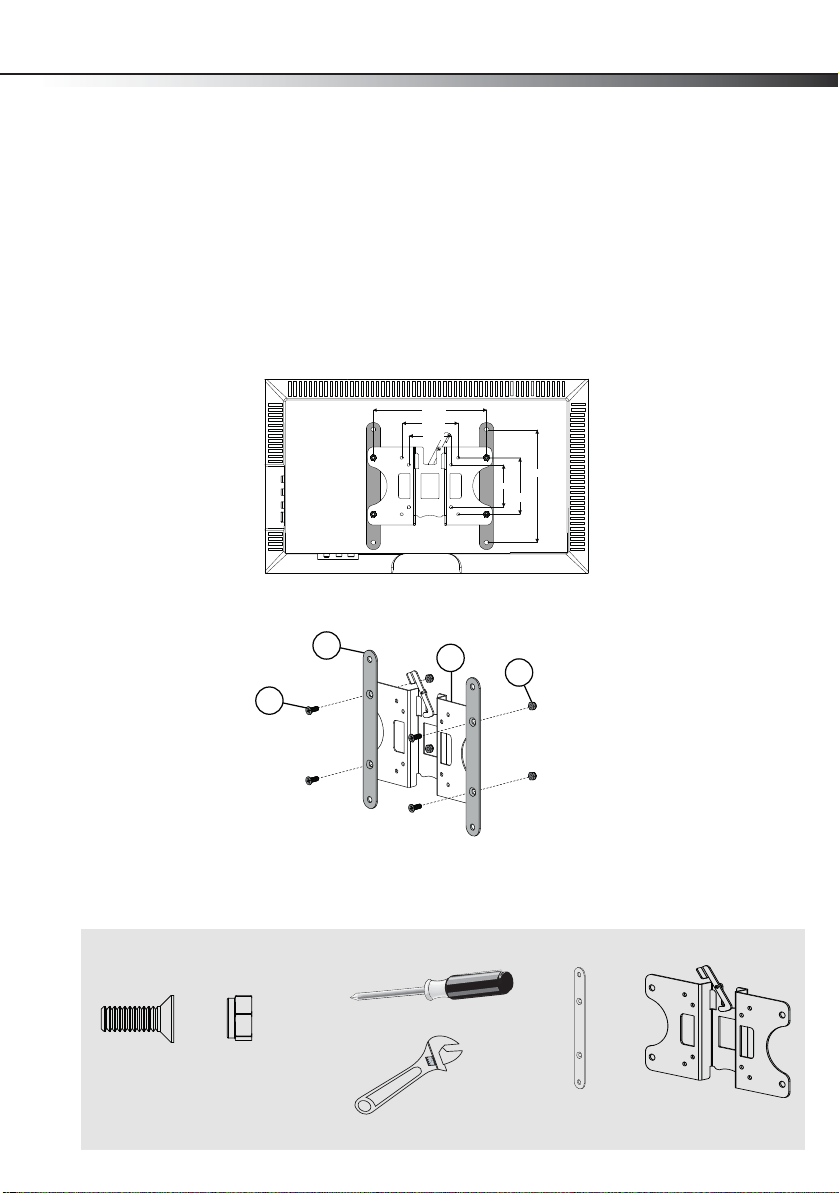

Étape 1 : Repérer le modèle d'orifices sur le téléviseur
1Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des
rayures et des dégâts matériels.
2Si le téléviseur est sur un socle de table, retirer celui-ci.Pour plus d’informations, se reporter à la
documentation livrée avec le téléviseur.
3Mesurer la distance entre les trous de montage au dos du téléviseur.
4Si le téléviseur a un modèle d'orifice de 200 x 200 mm, il est nécessaire d'installer les extensions de
supports (C) sur le support du téléviseur (A).
5Si les extensions de supports sont utilisées (C), les sur la partie avant (côté plat) du support pour
téléviseur ((A) à l'aide de quatre vis M6 x 14 mm (K) et quatre écrous M6 (L), tel qu'illustré, en utilisant
un tournevis cruciforme et une clé à molette.
Sont également nécessaires
100 mm
100 mm
75 mm
75 mm
200 mm
200 mm
100 mm
100 mm
75 mm
75 mm
200 mm
200 mm
L
K
CA
L(4)
K(4)
Tournevis cruciforme
Vis Écrous
Support de montage
pour téléviseur (A)
Clé à molette
C (2)
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 5 Wednesday, July 24, 2013 3:13 PM

6
ÉTAPE 2 : Déterminer si le téléviseur a un dos plat ou de
forme irrégulière ou est obstrué
1Reposer temporairement le support de montage pour téléviseur (A) et les adaptateurs (C), sur le dos du
téléviseur, si besoin est.
2Aligner les trous de vis du support pour téléviseur avec les orifices des vis de montage du téléviseur.
3Déterminer le type de dos qu’a le téléviseur :
•Dos plat : Le support et les adaptateurs (si besoin est) sont contre le dos du téléviseur et ne bloquent
aucune prise. Des entretoises ne sont pas nécessaires lors du montage du support mural.
•Dos obstrué : Le support et les adaptateurs bloquent une ou plusieurs des prises situées au dos du
téléviseur. Des entretoises sont nécessaires lors du montage du support mural.
•Dos de forme irrégulière : S’il existe un espace entre le support et les adaptateurs (si besoin est) et
une partie du dos du téléviseur. Des entretoises sont nécessaires lors du montage du support mural.
4Enlever le support pour téléviseur (A) et les adaptateurs (C).
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 6 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 7
ÉTAPE 3 : Sélectionner les vis et les entretoises
1Sélectionner la visserie nécessaire pour le téléviseur (vis et entretoises). Un nombre limité de téléviseurs
sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur, elles se
trouvent presque toujours dans les trous au dos du téléviseur).
Sélectionner l’un des types de vis suivants :
Pour un téléviseur avec un dos de forme irrégulière ou obstrué, utiliser les entretoises suivantes :

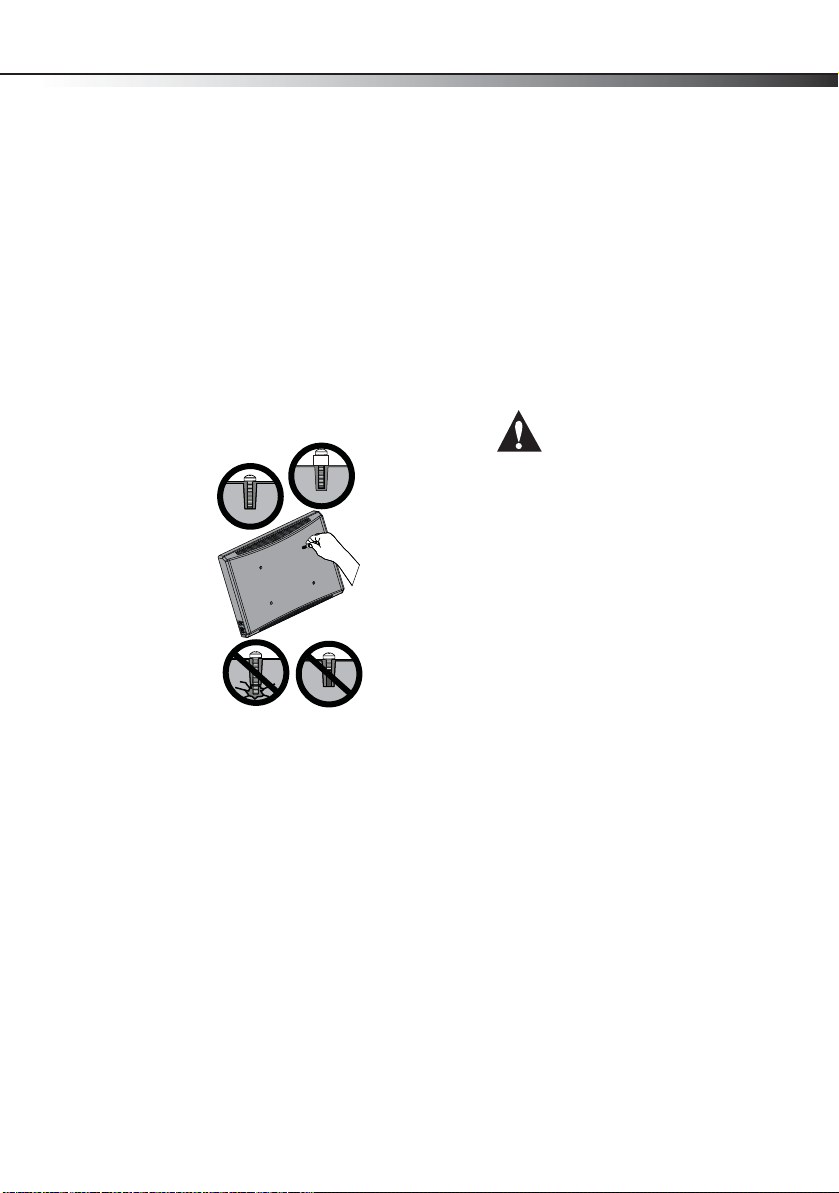

ATTENTION :Pouréviter des blessures
potentielles ou des dégâts matériels, vérifier que le
filetage est suffisant pour fixer les supports au
téléviseur. Arrêter dès qu’une résistance se fait sentir
et contacter le service à la clientèle. Utiliser la vis la
plus courte et l'entretoisequi correspondent le mieux
au téléviseur. L’utilisation d’une visserie trop longue
pourrait endommager le téléviseur. Cependant,
l’utilisation d’une vis trop courte pourrait provoquer
la chute del’appareil du montage mural.
2Retirer les vis.
3Pour un téléviseur à dos plat, voir « Étape 4 - Option 1 : fixation du matériel de montage pour les
téléviseurs à dos plat » à la page 8.
- OU -
Pour un téléviseur avec un dos de forme irrégulière ou obstrué, voir « Étape 4 - Option 2 : fixation du
matériel de montage pour les téléviseurs à dos de forme irrégulière ou obstrué » à la page 9.
Vis M4 × 12 mm (E) pour un téléviseur a dos plat.
Vis M4 × 35 mm (F) pour un téléviseur avec un dos de forme irrégulière ou obstrué.
Entretoises M4 (H)
La vis est
trop longue
La vis est de
taille correcte
La vis est
trop courte
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 7 Wednesday, July 24, 2013 3:13 PM

8
Étape 4 - Option 1 : fixation du matériel de montage pour les
téléviseurs à dos plat

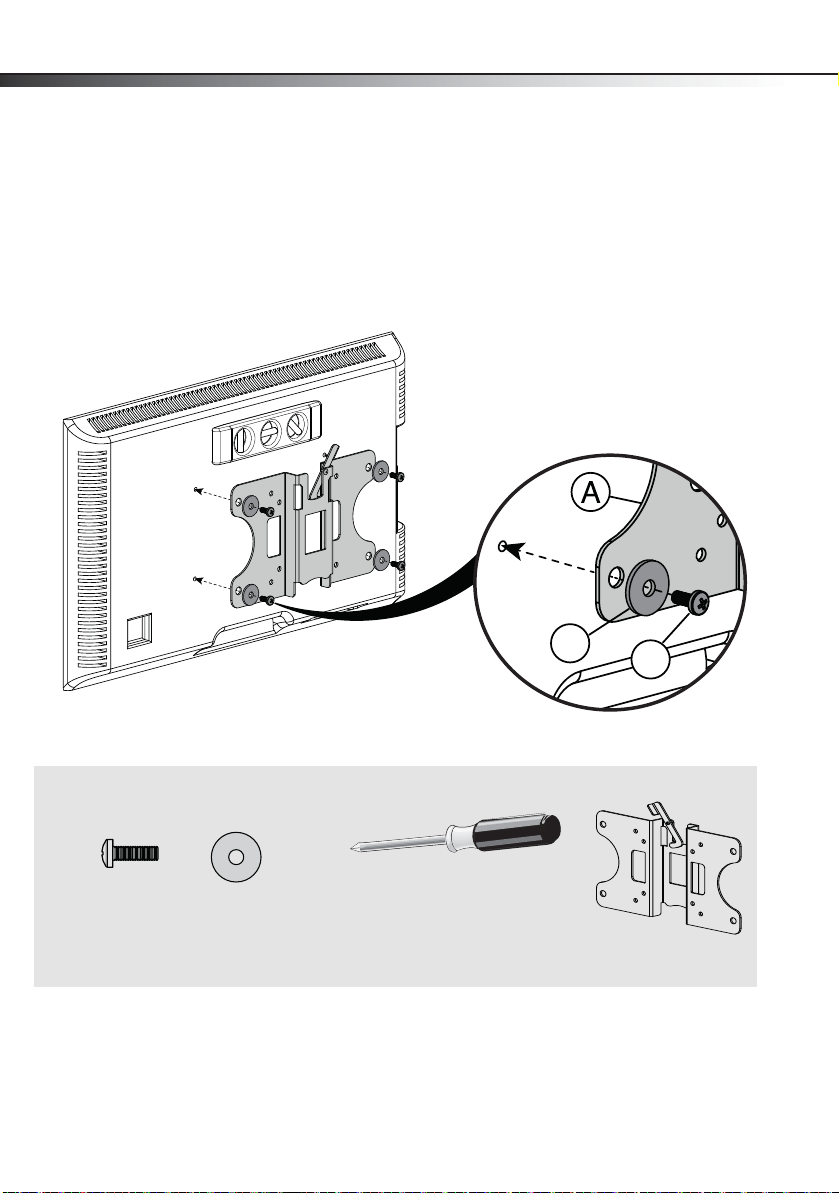

1Aligner le support du téléviseur (A) avec les trous de vis au dos du téléviseur.
2Placer les rondelles (G) et les vis (E) dans les trous au dos du téléviseur.
3Serrer les vis jusqu’à ce qu’elles soient fermement contre le support du téléviseur. Ne pas trop serrer les
vis.
Sont également nécessaires :
GE
G(4)
E(4) Tournevis cruciforme
Vis Rondelles
Support de montage
pour téléviseur (A)
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 8 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 9

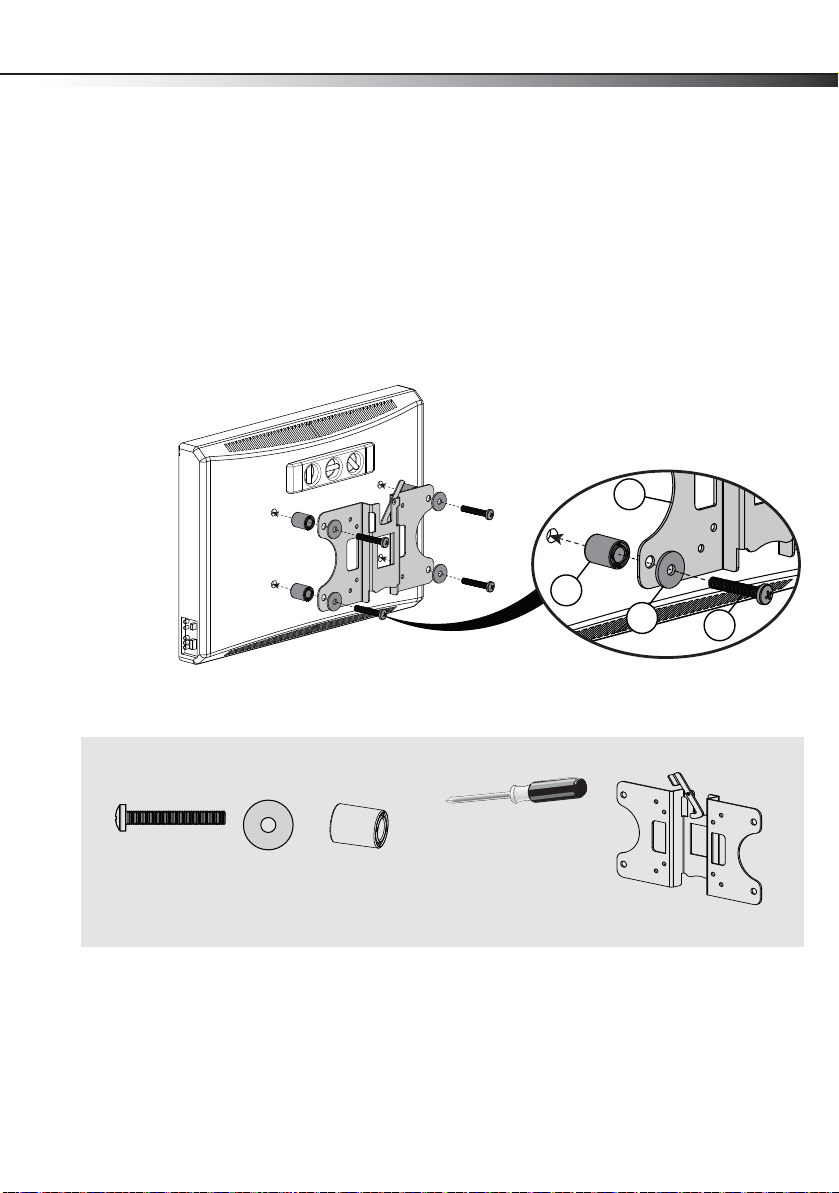

Étape 4 - Option 2 : fixation du matériel de montage pour les
téléviseurs à dos de forme irrégulière ou obstrué
1Aligner le support du téléviseur (A) avec les trous de vis au dos du téléviseur.
2Placer les entretoises (H) à l’arrière du support pour téléviseur et des rondelles (G) sur les trous du
support pour téléviseur, puis insérer les vis (F) dans les rondelles, le support pour téléviseur et les
entretoises.
3Serrer les vis jusqu’à ce qu’elles soient fermement contre le support du téléviseur. Ne pas trop serrer les
vis.
Sont également nécessaires :
A
H
F
G
G(4)
F(4)
Tournevis cruciforme
Vis Rondelles Entretoises
H(4)
Support de montage
pour téléviseur (A)
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 9 Wednesday, July 24, 2013 3:13 PM

10
ÉTAPE 5 : déterminer l’emplacement du montage mural
Remarques :
• Pour deplus amples informations sur comment déterminer où percer les trous, consulter notre
height-finder (Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/
index.php/heightfinder
• Le téléviseur doit être suffisamment haut afin que les yeux soient de niveau avec le centre de l'écran.
Normalement, le centre du téléviseur doit être de 40 to 60 po (100 à 150 cm) au-dessus du plancher.
Le centre du téléviseur correspondra au centre de la plaque murale (B). Avant de percer les trous dans le
mur :

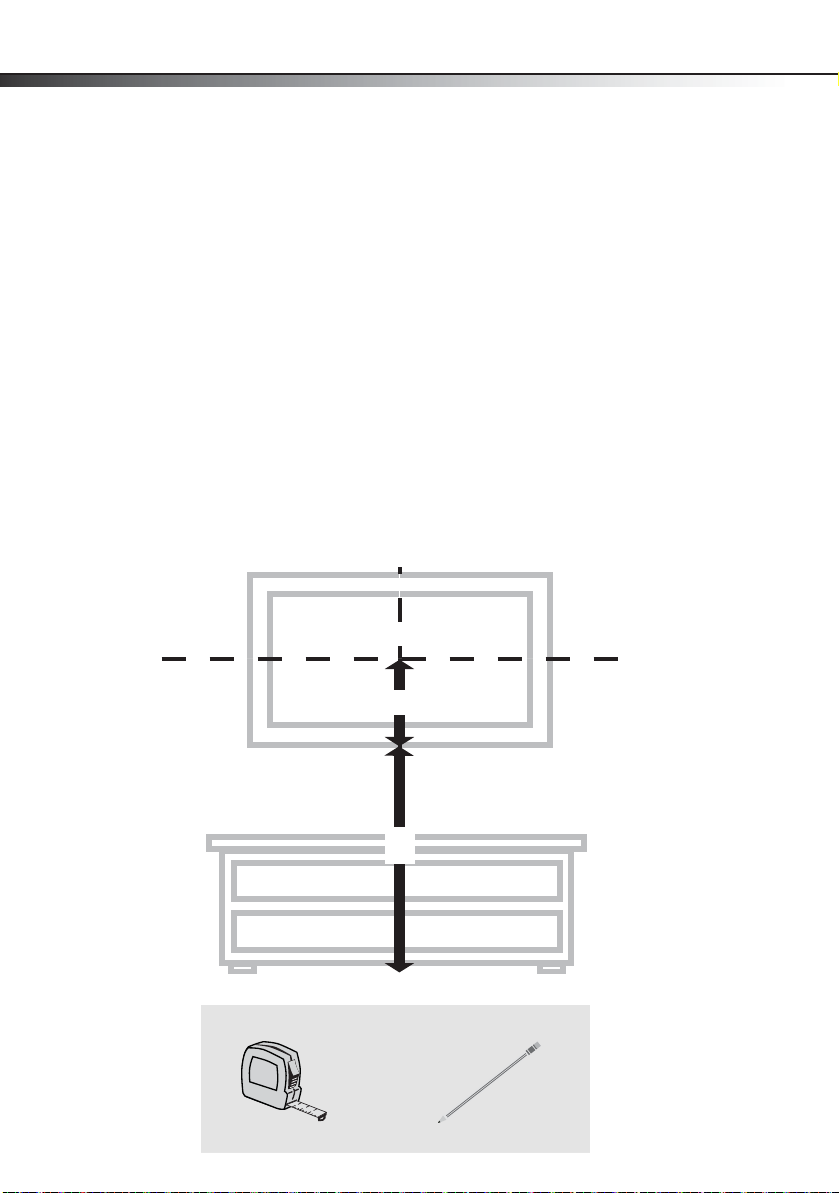

1Mesurer la distance de la partie inférieure du téléviseur jusqu’au centre (la moitié de la hauteur du
téléviseur). C’est la mesure a.
2Mesurer la distance à partir du sol jusqu’à l’emplacement souhaité de la partie inférieure du téléviseur
sur le mur. Ne pas oublier que la partie inférieure du téléviseur devra être placé au-dessus des meubles
(tels que les centres de divertissement ou les meubles pour téléviseur). Le téléviseur devra également
être placé au-dessus des appareils qui se trouvent sur le meuble (un lecteur Blu-ray ou un récepteur
câble par exemple). C’est la mesure b.
3Additionner a+ b. La mesure totale représente la hauteur souhaitée pour l’emplacement du centre de la
plaque murale (B) sur le mur.
4Utiliser un crayon pour repérer ce point sur le mur.
Sont également nécessaires
A
B
a
b
Mètre à ruban Crayon
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 10 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 11

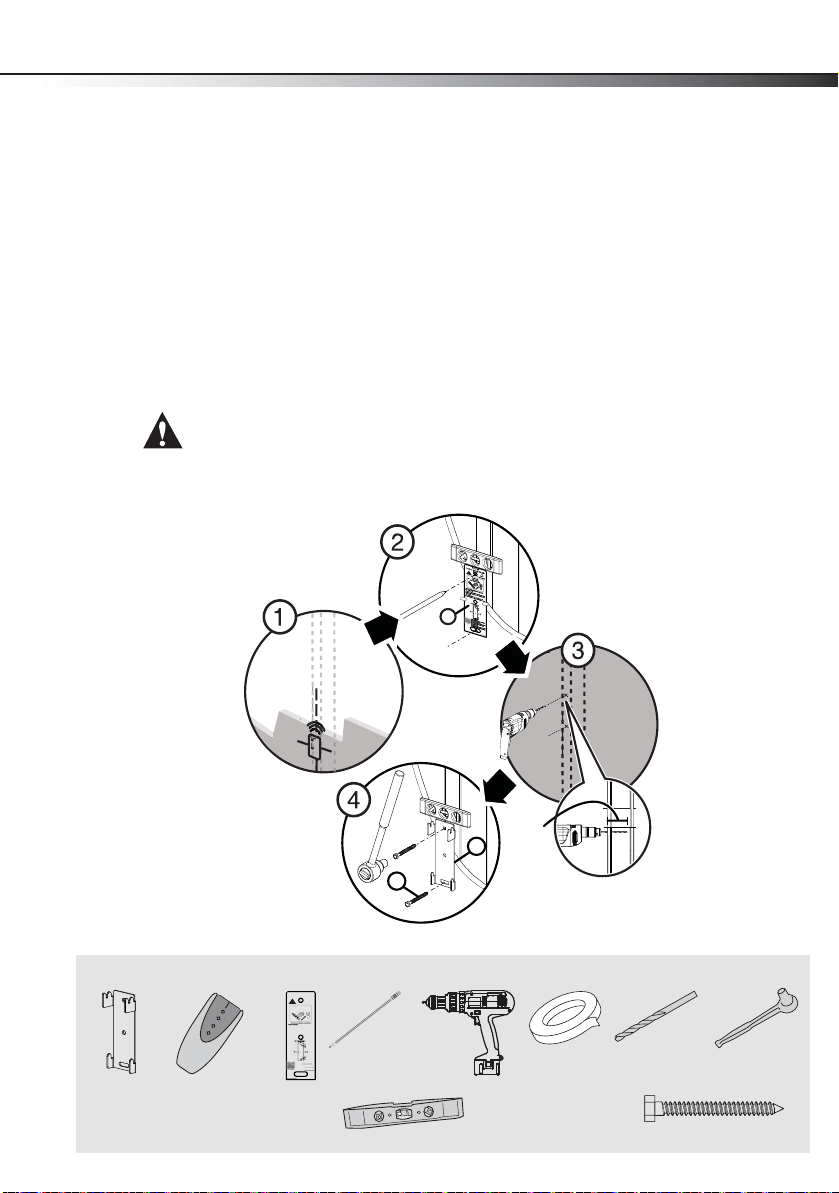

ÉTAPE 6 - Option 1 : Installation sur un mur à montants* en
bois
Remarque : L’épaisseur de la cloison sèche recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
1Repérer le montant. Localiser la partie centrale du montant avec un détecteur de montants bord à bord.
2Aligner le gabarit de la plaque murale (D) à la hauteur déterminée à l’étape précédente et vérifier qu’il
soit de niveau. Fixer le gabarit de la plaque murale en place à l’aide de ruban adhésif, puis utiliser un
crayon pour repérer les emplacements des trous pour tire-fonds (2).
3Percer les trous pilotes à une profondeur of 3 po (75mm) à l'aide d'une mèche à bois de 1/8 po ( 3 mm).
Enlever le gabarit de la plaque murale.
4Aligner la plaque murale (B) avec les trous pré-percés, insérer les tire-fonds (I) dans les trous de la
plaque murale, puis serrer les tire-fonds jusqu’à ce qu’ils soient totalement contre le bras de montage.
ATTENTION : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les
tire-fonds (I).
Sont également nécessaires
D
I
B
3 po
(75 mm)
* Taille minimale d’un montant en bois: standard 2 x 4 po. (51 x 102
mm) nominale 11/2 x 3 1/2 po (38 x 89 mm)
Top
Haut
Partesuperior
DX-TVM111
Template• Gabarit • Plantilla
ToolsNeeded
Outilsnécessaires
Herramientasrequeridas
Note
Remarque:Pour une construction à ossature de bois,
localiserd'abordles montants en bois, à l'aide d'un
détecteurdemontants.
Nota:parala instalación en construcciones de armazón de
madera,primerodebe localizar las vigas de madera con un
localizadordevigas.
Needmoreinformation about your mount? Scan
thisQRcode or visit www.dynexproducts.com.
<FR>Needmoreinformation about your mount?
ScanthisQR code or visit www.dynexproducts.com.
<SP>Needmoreinformation about your mount?
ScanthisQR code or visit www.dynexproducts.com.
http://san.us/284 V113-0138
Détecteurde
montants
bord à bord
I(2)
Crayon
Perceuse
Mèche à bois
de 1/8 po Clé à douille de
16 po (12 mm)
Niveau
Plaque
murale (B)Gabarit (D)
Ruban
adhésif
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 11 Wednesday, July 24, 2013 3:13 PM

12
ÉTAPE 6 - Option 2 : Montage sur un mur en béton* ou en
blocs de béton
ATTENTION : Pour éviter des dégâts matériels ou des blessures, ne jamais forer dans le mortier
entre les blocs. Fixer la plaque murale directement sur la surface en béton.
1Aligner le gabarit de la plaque murale (D) à la hauteur déterminée à l’étape précédente et vérifier qu’il
soit de niveau. Fixer le gabarit de la plaque murale en place à l’aide de ruban adhésif, puis utiliser un
crayon pour repérer les emplacements des trous pour tire-fonds (2).
2Pré-percer les trous sur une profondeur de 3 po à l’aide d’une mèche à béton de 3/8 po (10 mm) de
diamètre. Enlever le gabarit de la plaque murale.
3Insérer les chevilles murales à béton (J) dans les trous pré-percés et utiliser le marteau pour les enfoncer
jusqu'à ce qu'elles soient au ras de la surface en béton.
4Aligner la plaque murale (B) avec les chevilles, insérer les tire-fonds (I) dans les trous de la plaque
murale, puis serrer les tire-fonds jusqu’à ce qu’ils soient totalement contre la plaque murale.
ATTENTION : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les
tire-fonds (I)).
Sont également nécessaires
I
B
J
D
3 po
(75 mm)
* Épaisseur minimale du mur en béton : 8 po (203 mm)
* Taille minimale du bloc de béton : 8 x 8 x 16 po (203 x 203 x 406 mm)
I(2)
Perceuse
Mèche à béton
pour perceuse Clé à douille de
7/16 po (12 mm)
Niveau
J(2) Marteau
Plaque
murale (B)
Crayon
Top
Haut
Partesuperior
DX-TVM111
Template• Gabarit • Plantilla
ToolsNeeded
Outilsnécessaires
Herramientasrequeridas
Note
Remarque:Pour une construction à ossature de bois,
localiserd'abordles montants en bois, à l'aide d'un
détecteurdemontants.
Nota:parala instalación en construcciones de armazón de
madera,primerodebe localizar las vigas de madera con un
localizadordevigas.
Needmoreinformation about your mount? Scan
thisQRcode or visit www.dynexproducts.com.
<FR>Needmoreinformation about your mount?
ScanthisQR code or visit www.dynexproducts.com.
<SP>Needmoreinformation about your mount?
ScanthisQR code or visit www.dynexproducts.com.
http://san.us/284 V113-0138
Gabarit (D)
Ruban
adhésif
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 12 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 13

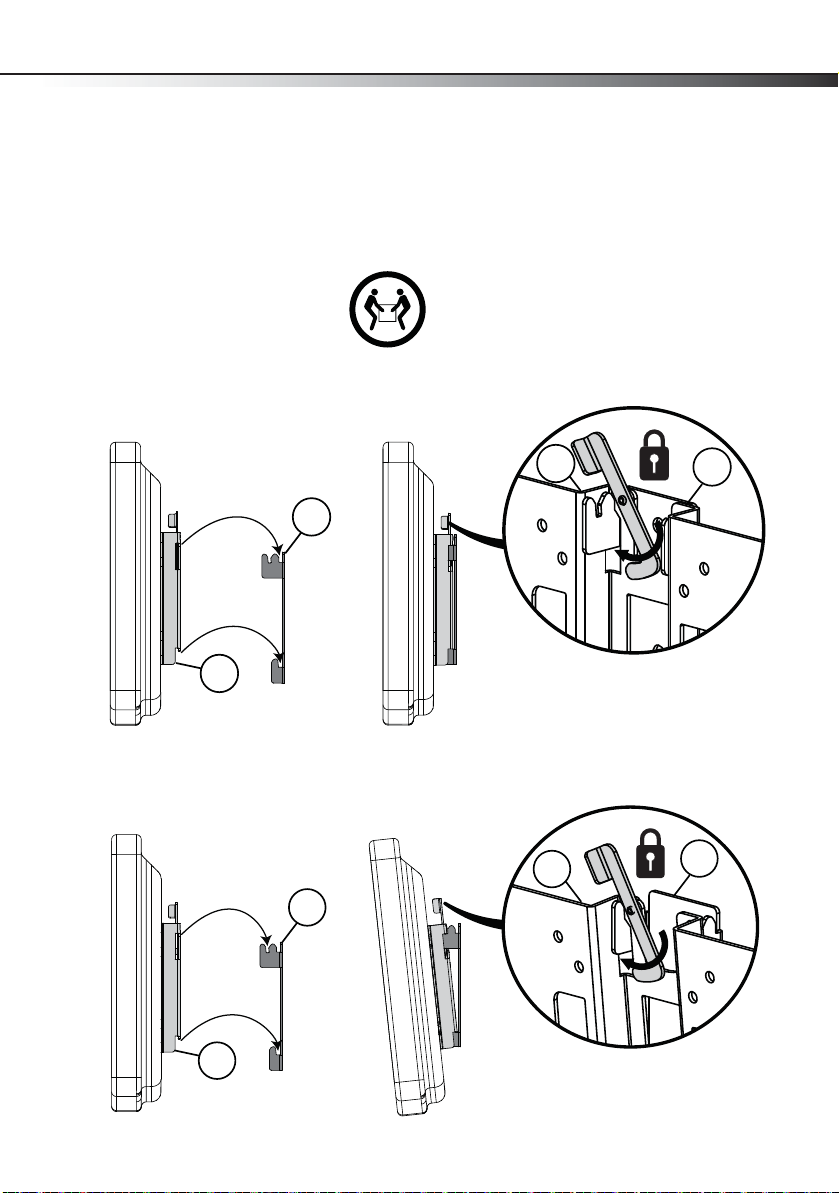

ÉTAPE 7 - Montage du téléviseur sur la plaque murale
1Placer le support du téléviseur (A) dans les encoches de la plaque murale (B). Le téléviseur peut être
monté soit (1) verticalement ou (2) avec une inclinaison de 6°.
2Verrouiller le téléviseur et le support sur la plaque mural en faisant pivoter le dispositif de verrouillage
dans l'encoche.
B
A
B
A
OBJET LOURD! De l’aide sera
nécessaire pour cette étape.
Pour un montage vertical, fixer le support du téléviseur sur
l’encoche qui est la plus proche de la plaque murale.
Pour un montage vertical, Fixer le support du téléviseur sur
l’encoche qui est la plus écartée de la plaque murale.
B
A
B
A
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 13 Wednesday, July 24, 2013 3:13 PM

14

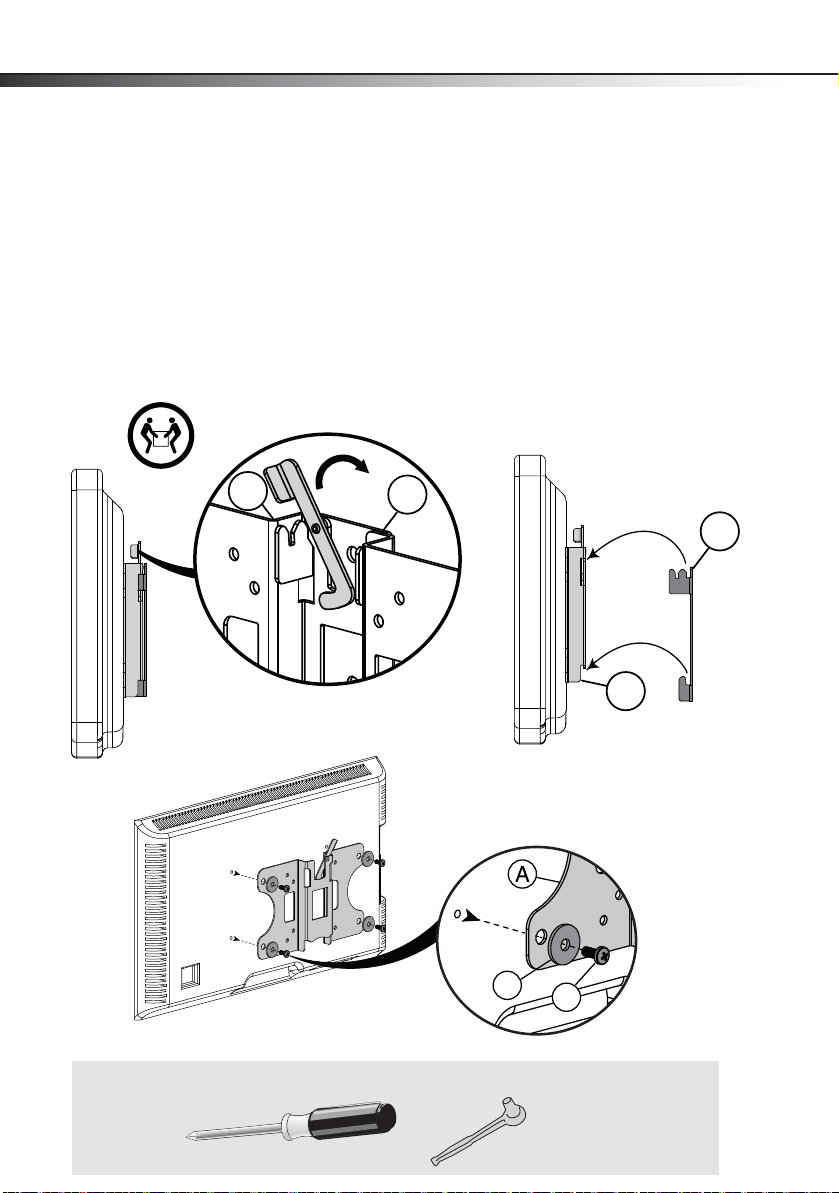

ÉTAPE 8 - Démontage du téléviseur de la plaque murale et
démontage du support de montage mural
1Déverrouiller le téléviseur et le support de la plaque mural en faisant pivoter le dispositif de verrouillage
hors de l'encoche.
2Relever le support du téléviseur (A) des encoches de la plaque murale (B) et placer délicatement l'écran
du téléviseur sur une surface propre et matelassée afin de protéger l’écran des dégâts matériels et des
rayures.
3À l'aide d'un tournevis cruciforme, retirer les vis du dos du téléviseur, puis, retirer le support du
téléviseur.
4Utiliser une clé à douille de 7/16 po (12 mm) pour retirer les tire-fonds du mur, puis retirer la plaque
murale.
Est également nécessaire
B
A
B
A
GE
OBJET LOURD! De l’aide sera nécessaire pour cette étape.
Tournevis cruciforme
Clé à douille de
7/16 po (12 mm)
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 14 Wednesday, July 24, 2013 3:13 PM

V1 FRANÇAIS 13-0668
www.dynexproducts.com 1-800-305-2204 (États-Unis et Canada) ou le 01-800-926-3020 (au Mexique)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN 55423 É.-U.
© 2013 BBY Solutions, Inc. Tous droits réservés.
DYNEX est une marque de commerce de BBY Solutions, Inc. Déposée dans certains pays. Tous les autres
produits et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
6907-00205100
DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 16 Wednesday, July 24, 2013 3:13 PM
