Dynex DX-DRTVL103 Instruction Manual

INSTRUCTIONS DE MONTAGE
DX-DRTVL103
Grand support de montage mural ultra-mince avec inclinaison de - 5°
optionnelle
Informations sur la sécurité et
spécifications...........................................2
Téléviseurs adaptés au montage
mural ..........................................................3
Outils nécessaires ..................................3
Éléments....................................................4
Fixations ....................................................5
Instructions de montage.....................6
Installation sur des murs à
montants en bois, en béton ou en
blocs de béton

2DX-DRTVL103
Need help? Call 800-305-2204
Informations sur la sécurité et spécifications
INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES – CONSERVER CES
INSTRUCTIONS
ATTENTION : Ne pas utiliser ce produit
pour un usage qui ne soit spécifié par
Dynex.
Une installation inappropriée peut être
source de dégâts matériels ou de blessures. Si ces
instructions ne sont pas comprises ou en cas de doutes
sur la sécurité de l’installation, contacter le Service à la
clientèle ou un installateur professionnel. Dynex n’est
pas responsable de dégâts ou de blessures résultants
d’une installation ou d’une utilisation incorrecte.
Le poids du téléviseur ne doit pas dépasser 70 lb (31,7 kg). Le mur doit pouvoir supporter cinq fois le poids du
téléviseur plus le système de montage mural.
Ce produit contient des petites pièces qui peuvent être source de risques d’étouffement si elles sont avalées.
Ranger ces pièces hors de la portée des jeunes enfants!
Ce produit n’a pas été conçu pour une installation sur des murs à montants métalliques.
N° de modèle : DX-DRTVL103
Distribué par Best Buy Purchasing, LLC
Fabricant : Milestone/Secura
Poids maximal : 70 lb (31,7 kg)
Dimensions de l'écran : 26 à 52 po en diagonale
Dimensions hors-tout (L × H) : 21,77 po x 16,54 po (553 x
420 mm)
Poids du montage mural : 5 lb (2,26 kg)
Nous sommes à votre disposition
www.dynexproducts.com
Pour le service à la clientèle, appelez le :
800-305-2204 (marchés américain et canadien)
16,54 po (420 mm)
21,77 po (553 mm)

3
DX-DRTVL103
Need help? Call 800-305-2204
Téléviseurs adaptés au montage mural
Le montage mural est adapté aux téléviseurs avec des trous de vis M4, M5, M6 ou M8 de :
1,375 à 15,748 po (35 mm à 400 mm)
d'espacement horizontal maximal
15,81 po (401,5 mm) d'espacement vertical
Outils nécessaires
Les outils suivants sont nécessaires pour l’assemblage de ce support mural neuf :
Détecteur de montants
bord à bord Crayon Mètre à ruban Marteau
Niveau Tournevis cruciforme
Clé à douille avec douille de
1/2 po (13 mm) ou clé à molette
Perceuse Mèche à bois pour perceuse
de 7/32 po (5,5 mm) pour
mur à montants en bois
Mèche à béton pour
perceuse de 3/8 po (10 mm)
pour mur en béton
OU

4DX-DRTVL103
Need help? Call 800-305-2204
Élémen ts
Contenu de l’emballage : éléments
Vérifier d’avoir toutes les pièces nécessaires pour assembler ce support mural neuf pour téléviseur :
02 Support gauche
pour téléviseur (1)
01 Plaque murale (1) 03 Support droit
pour téléviseur (1)

5
DX-DRTVL103
Need help? Call 800-305-2204
Fix atio ns
Contenu de l’emballage : fixations
Remarque : L'utilisation de toutes les pièces peut ne pas être nécessaire.
S’assurer de disposer des fixations nécessaires pour monter ce support mural neuf :
Étique
tte Fixations Quantité
04 4
05 4
06 4
07 4
08 4
09 4
10 4
11 4
12 4
Tire-fond de 5/16 po × 2 3/4 po
(7,9 mm × 69,9 mm)
Rondelle de 5/16 po
(7,9 mm)
Chevilles à béton
Vis M4 × 12 mm
Vis
M4 × 30 mm
Vis M5 × 12 mm
Vis
M5 × 30 mm
Vis M6 × 12 mm
Vis M6 × 20 mm
Étique
tte Fixations Quantité
13 4
14 4
15 4
16 4
17 8
18 4
19 4
20 4
Vis
M6 × 35 mm
Vis
M8 × 16 mm
Vis
M8 × 40 mm
Vis M8 × 60 mm
Rondelle M4/M5
Rondelle M6/M8
Entretoise M4/M5
Entretoise M6/M8
10 20 30 40 50 60 70 80 90 100mm
1234in

6DX-DRTVL103
Need help? Call 800-305-2204
Instructions d e montage
Étape 1 : Réglage de l’inclinaison
Remarque : L’inclinaison du support gauche pour téléviseur (02) et du support droit pour téléviseur (03) doit être la même.
1Utiliser un tournevis cruciforme pour retirer les deux vis (S) sur les bords externes de chaque support pour
téléviseur (02 et 03).
2Pour incliner le téléviseur vers l’avant de 5°, pousser les supports inclinables du support gauche pour téléviseur
(02) et du support droit pour téléviseur (03) vers le bas.
OU
Pour incliner le téléviseur vers l’avant de 5°, pousser les supports inclinables du support gauche pour téléviseur
(02) et du support droit pour téléviseur (03) vers le bas.
3Réinsérer les deux vis d’inclinaison (S) dans chaque support pour téléviseur (02 et 03), puis serrer celles-ci.
Attention : Ne pas trop serrer les vis.
Sont également nécessaires :
S S
02 03 02 03
S S
02 03 02 03
Option 1 : support incliné à - 5°
Option 2 : support non incliné
et et
et et
Support
inclinable
Support
inclinable
et
et
Tournevis cruciforme

7
DX-DRTVL103
Need help? Call 800-305-2204
Étape 2 : Déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué
1Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures et
des dégâts matériels.
2Si le téléviseur est sur un meuble, retirer celui-ci. Pour plus d’informations, se reporter à la documentation livrée
avec le téléviseur.
3Aligner les trous de vis des supports avec les orifices des vis de montage du téléviseur. Positionner les supports
de façon qu’ils ne dépassent pas du téléviseur vers le haut ou vers le bas et ne recouvrent pas les connecteurs ou
les prises. Noter quels trous de vis du support seront utilisés.
Si les supports sont au ras du dos du téléviseur et ne bloquent pas les prises, le téléviseur à un dos plat.
S’il existe un espace entre le support et une partie du dos du téléviseur, ce dernier a un dos de forme irrégulière.
Si un des supports bloque les prises, le téléviseur a un dos obstrué. Dans ces deux derniers cas, il est nécessaire
d’utiliser des entretoises.
4Retirer les supports.
Dos plat (pas d’entretoise nécessaire)
Dos obstrué (entretoises nécessaires)
Dos à forme irrégulière (entretoises nécessaires)

8DX-DRTVL103
Need help? Call 800-305-2204
Étape 3 : Sélectionner les vis et les entretoises
1Sélectionner la visserie nécessaire pour le téléviseur (vis, rondelles et entretoises). Se reporter à la documentation
livrée avec le téléviseur pour la longueur et le diamètre des vis.
Sélectionner l’un des types de vis suivants :
Sélectionner l’un des types de rondelles suivants :
Pour un dos de forme irrégulière ou obstrué, sélectionner l’un des types d’entretoises suivants :

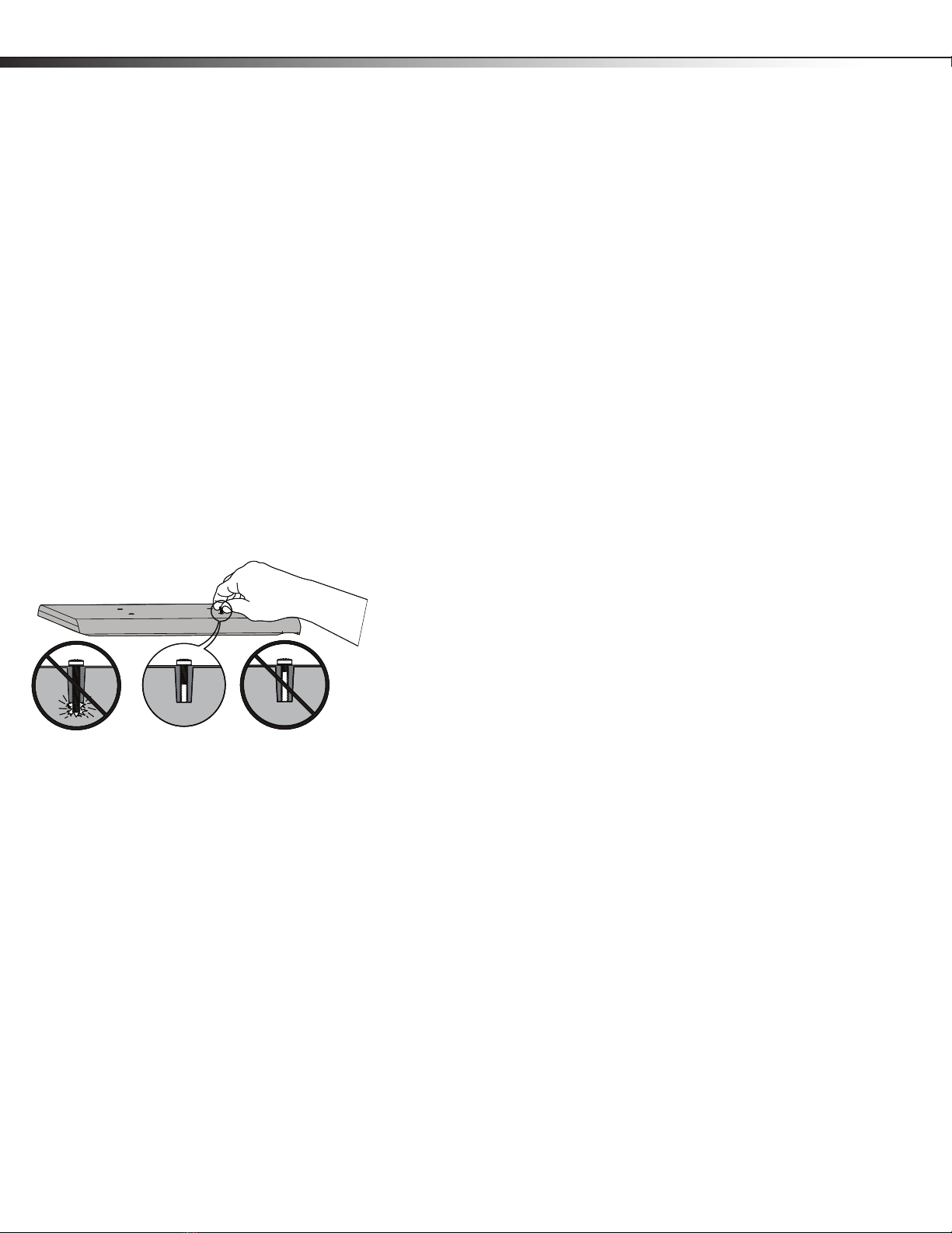

2Insérer les vis à la main dans les trous filetés au dos du téléviseur afin de déterminer le diamètre et la longueur
correcte de la vis. Si le téléviseur a un dos de forme irrégulière ou obstrué, placer une entretoise entre le dos du
téléviseur et la vis pour être sûr d’avoir la longueur correcte.
Attention : Pour éviter des blessures potentielles ou des dégâts
matériels, vérifier que le filetage est suffisant pour fixer les supports
au téléviseur. Arrêter dès qu’une résistance se fait sentir et contacter
le service à la clientèle. Utiliser la vis la plus courte et l'entretoise qui
correspondent le mieux au téléviseur. L’utilisation d’une visserie trop
longue pourrait endommager le téléviseur. Cependant, l’utilisation
d’une vis trop courte pourrait provoquer la chute de l’appareil du
montage mural.
3Retirer les vis.
Pour un téléviseur à dos plat, voir « Étape 4 : Installation des supports du téléviseur Option 1 : instructions
de montage pour un téléviseur à dos plat » à la page 9.
Pour un téléviseur avec un dos de forme irrégulière ou obstrué, voir « Étape 4 : Installation des supports du
téléviseur (suite) Option 2 : instructions de montage pour un téléviseur à dos de forme irrégulière ou
obstrué » à la page 10.
Vis M4 × 12 mm (07) Vis M6 × 20 mm (12)
Vis M4 × 30 mm (08) Vis M6 × 35 mm (13)
Vis M5 × 12 mm (09) Vis M8 × 16 mm (14)
Vis M5 × 30 mm (10) Vis M8 × 40 mm (15)
Vis M6 × 12 mm (11) Vis M8 × 60 mm (16)
Rondelles M4/M5 (17) Rondelles M6/M8 (18)
Entretoises M4/M5 (19)EntretoisesM6/M8(20)
La vis est
trop longue La vis est de taille correcte La vis est trop courte

9
DX-DRTVL103
Need help? Call 800-305-2204
Étape 4 : Installation des supports du téléviseur
Option 1 : instructions de montage pour un téléviseur à dos plat
1Aligner les trous repérés sur le support gauche pour téléviseur (02) et sur le support droit pour téléviseur (03)
avec les trous de vis au dos du téléviseur. Le support droit a le repère « R » et le support gauche a le repère « L ».
2Placer les rondelles M4/M5 (17) ou M6/M8 (18) sur les trous des supports du téléviseur qui s’alignent avec les
trous pour vis au dos du téléviseur, puis insérer les vis M4 (07), M5 (09), M6 (11 ou 12) ou M8 (14).
3Serrer les vis jusqu’à ce qu’elles soient fermement contre le support du téléviseur. Ne pas trop serrer les vis.
Sont également nécessaires :
17 18
12 14
7119
0302
03 02
OU
OU
et
07 (4) 09 (4) Tournevis cruciforme
Vis
11 (4)
12 (4)
OU OU
OU
Rondelles
OU
17 (4) 18 (4)
OU
14 (4)

10 DX-DRTVL103
Need help? Call 800-305-2204
Étape 4 : Installation des supports du téléviseur (suite)
Option 2 : instructions de montage pour un téléviseur à dos de forme irrégulière ou obstrué
1Placer les entretoises M4/M5 (19) ou M6/M8 (20) sur les trous de montage au dos du téléviseur.
2En cas d’utilisation des vis M4 ou M5, placer les rondelles M4/M5 (17) sur les entretoises.
3Aligner les trous repérés sur le support gauche pour téléviseur (02) et sur le support droit pour téléviseur (03)
avec les entretoises. Le support droit a le repère « R » et le support gauche a le repère « L ».
4Placer les rondelles M4/M5 (17) ou M6/M8 (18) sur les trous des supports du téléviseur, puis insérer les vis M4
(08), M5 (10), M6 (13) ou M8 (15 ou 16).
5Serrer les vis jusqu’à ce qu’elles soient fermement contre le support du téléviseur. Ne pas trop serrer les vis.
Sont également nécessaires :
19
17
20
81310
0302
17 18
03 02
1615
OU
OU
OU
et
08 (4) 10 (4)
Tournevis cruciforme
Vis
13 (4)
20 (4)
OU
OU
OU
Rondelles
OU
17 (8)
18 (4)
Entretoises
19 (4)
OU 15 (4)
OU
16 (4)

11
DX-DRTVL103
Need help? Call 800-305-2204
Étape 5 : Déterminer l’emplacement du montage mural.
Remarque : Pour déterminer où percer les trous, utiliser l’Assistant d’installation HeightFinderMC :
http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder
Le centre du téléviseur correspondra au centre de la plaque murale (01). Avant de percer les trous dans le mur :
1mesurer la distance entre le centre d’un des supports pour téléviseur et la partie inférieure du téléviseur. C'est la
mesure A.
2S’il est prévu de placer des meubles (tel qu’un centre de divertissement ou meuble pour téléviseur) sous le
téléviseur, mesurer la hauteur du meuble et tout article qui sera placé sur le dessus. C'est la mesure B.
3Mesurer la distance entre le dessus du meuble et l’emplacement souhaité du bas du téléviseur. C'est la mesure C.
4Ajouter A+ B+ C. La mesure totale représente la hauteur souhaitée pour l’emplacement du centre de la plaque
murale (01) sur le mur.
5Utiliser un crayon pour repérer ce point sur le mur.
Sont également
nécessaires :
A
B
C
Mètre à ruban Crayon

12 DX-DRTVL103
Need help? Call 800-305-2204
Étape 6 : Montage de la plaque murale
Remarque : L’épaisseur du matériau recouvrant le mur (tel qu'une cloison sèche) ne doit pas dépasser 5/8 po (16 mm).
Option 1 : montage sur un mur à montants en bois
1Repérer les montants. Localiser la partie centrale du montant avec un détecteur de montants bord à bord.
2À la hauteur du mur déterminée à l’étape précédente, aligner la plaque murale (01) contre le mur et vérifier
qu’elle soit de niveau. Utiliser un crayon pour repérer les emplacements des trous de vis, puis retirer la plaque
murale.
3Pré-percer les trous à une profondeur de 3 po (75 mm) à l’aide d’une mèche à bois pour perceuse d’un diamètre
de 7/32 po (5,5 mm).
4Aligner la plaque murale avec les trous pré-percés, puis placer les rondelles (05) sur les trous de la plaque murale.
Insérer les tire-fonds (04) dans les rondelles, puis serrer les tire-fonds jusqu’à ce que les rondelles soient au ras de
la plaque murale.
Attention : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds (04).
Sont également nécessaires :
01
05
04
01
< 5/8 po
(16 mm)
3 po (75 mm)
16 po
(406 mm
05 (4) 04 (4) Crayon Perceuse Clé à douille avec
douille de 1/2 po (13
mm) ou clé à molette
Mèche à bois
pour perceuse
de 7/32 po
(5,5 mm)
NiveauDétecteur de
montants

13
DX-DRTVL103
Need help? Call 800-305-2204
Étape 6 : Montage de la plaque murale (suite)
Remarque : L’épaisseur du matériau recouvrant le mur (tel qu'une cloison sèche) ne doit pas dépasser 5/8 po (16 mm).
Option 2 : montage sur un mur en béton ou en blocs de béton
1Mettre la plaque murale (01) de niveau et repérer les emplacements des trous.
2Pré-percer les trous à une profondeur de 3 po (75 mm) à l’aide d’une mèche à béton pour perceuse d’un
diamètre de 3/8 po (10 mm).
3Insérer les chevilles murales à béton (06) dans les trous pré-percés et veiller à ce que les chevilles soient au ras de
la surface en béton.
4Aligner la plaque murale avec les chevilles. Placer les rondelles (05) sur les trous de vis dans la plaque murale,
insérer les tire-fonds (04) dans les rondelles, puis serrer les tire-fonds jusqu’à ce que les rondelles soient au ras de
la plaque murale.
Avertissement : Éviter les blessures potentielles ou les dégâts matériels. NE PAS trop serrer les tire-fonds (04).
Sont également nécessaires :
01
06 06
01
06
04 05
Ne jamais percer
dans le mortier
entre les blocs.
< 5/8 po
(16 mm)
3 po (75 mm)
05 (4)
04 (4)
Crayon Perceuse Clé à douille avec
douille de 1/2 po (13
mm) ou clé à molette
Mèche à béton
pour perceuse de
3/8 po (10 mm)
Niveau Marteau
06 (4)

14 DX-DRTVL103
Need help? Call 800-305-2204
Étape 7 : Montage du téléviseur sur la plaque murale
Abaisser le téléviseur sur la plaque murale (01) en veillant à ce que les crochets de la partie supérieure des supports
gauche et droit pour téléviseur (02 et 03) glissent par-dessus la plaque murale et les crochets de la partie inférieure des
supports pour téléviseur glissent en dessous de la plaque murale. Vérifier que le téléviseur est fermement fixé à la
plaque murale.
03
01
Le téléviseur est lourd.
De l’aide sera nécessaire
pour cette étape.

15
DX-DRTVL103
Need help? Call 800-305-2204
Démontage du téléviseur de la plaque murale
Tirer vers le bas simultanément sur les deux cordons de dégagement des supports pour téléviseur (02 et 03), puis
soulever le téléviseur et le retirer de la plaque murale.
Pour le service à la clientèle, appelez le : 800-305-2204 (marchés américain et canadien)

www.dynexproducts.com [phone]
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN 55423 É.-U.
© 2011 BBY Solutions, Inc.
Tous droits réservés.
DYNEX est une marque de commerce de BBY Solutions Inc., déposée dans certains pays. Tous les
autres produits et noms de marques sont des marques de commerce appartenant à leurs
propriétaires respectifs.
6907-002034 <01>
12-0662
FRANÇAIS
