Dynex DX-DRTVM114 Quick start guide

Support mural discret
pour téléviseurs
DX-DRTVM114
Informations sur la sécurité et
spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Outils nécessaires . . . . . . . . . . . . . . . . . . . . . . 3
Contenu de l'emballage . . . . . . . . . . . . . . . . 3
Instructions d’installation . . . . . . . . . . . . . . . 5
Pour les installations sur
montant en bois ou mur en
béton
Avant l’utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
GUIDE DE MONTAGE
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 1 Wednesday, July 24, 2013 3:55 PM

2
Informations sur la sécurité et spécifications
INSTRUCTIONS
IMPORTANTES DE
SÉCURITÉ – CONSERVER
CES INSTRUCTIONS
ATTENTION : Ne pas utiliser
ce produit pour un usage qui
ne soit explicitement spécifié
par Dynex.
Uneinstallation inappropriée
peut être source de dégâts
matériels ou de blessures. Si ces instructions ne sont pas comprises ou en cas de doutes sur la sécurité de
l’installation, contacter le Service à la clientèle ou un installateur professionnel. Dynex n’est pas
responsable de dégâts ou de blessures résultants d’une installation ou d’une utilisation incorrecte.
Le poids du téléviseur ne doit pas dépasser 120 lb (54,4 kg). Le mur doit pouvoir supporter cinq fois le poids
du téléviseur système de montage mural inclus.
Ce produit contient des petites pièces qui peuvent présenter des risques d’étouffement si elles sont avalées.
Ranger ces pièces hors de la portée des jeunes enfants!
Poids maximal du téléviseur : 120 lb
(54,4 kg)
Dimensions de l'écran : 37 à 70 po en
diagonale
Dimensions hors-tout (H × L) :
34 × 6,5 × 2,5 po (86,4 × 16,5 × 6,4 cm)
Poids du montage mural : 7,5 lb (3,4 kg)
Nous sommes à votre disposition
www.dynexproducts.com
Pour le service à la clientèle, appelez le :
1-800-305-2204 (États-Unis et Canada) ou le
01-800-926-3020 (au Mexique)
5°
Max 800mm (31.49 in.)
Max 400mm (15.74 in.)
Gamme d'inclinaison Références maximales VESA
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 2 Wednesday, July 24, 2013 3:55 PM

Support mural discret pour téléviseurs 3
Outils nécessaires
Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour
téléviseur :
fixations
Contenu de l'emballage
Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont
fournies :
APlaque murale (1) CSupport droit pour téléviseur (1)
B Support gauche pour téléviseur (1) DGabarit de la plaque murale (1)
Détecteur de
montants
Crayon
Niveau
Tournevis cruciforme
Clé à douille avec douille de
1/2 po (13 mm) ou clé à
molette
Mètre à ruban
Perceuse
Mèche à bois pour perceuse de
7/32 po (5,5 mm) pour mur à
montants en bois
OU
Mèche à béton pour perceuse de
3/8 po (10 mm) [uniquement
pour le béton]
Marteau
Ruban adhésif
V113-0671
Top/ Dessus / Vista superior Top/ Dessus / Vista superior
Note:For wood frame installations, use
Remarque: Pour des installations sur
desstructures en bois, utiliser d'abord
unlocalisateur de montants pour
détecterun montant en bois.
Nota:para las instalaciones en marcos
demadera, use primero un localizador
deviga para ubicar las vigas de pared.
Important:Make sure that the
lagbolts are inserted into a wood
stud.The distance between two
studsis typically 16".
ToolsNeeded
Outilsnécessaires
Herramientasrequeridas
DX-DRTVM114 WallPlate Template • Gabarit de la plaque murale • Plantilla de la placa de pared
ABCD
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 3 Wednesday, July 24, 2013 3:55 PM

4
Sachet contenant la visserie pour le téléviseur
Étiquette Fixations Qté
E4
F4
G8
H4
I4
J4
K4
L4
M4
Vis M4 × 12 mm
Vis M4 ×
30 mm
Rondelle M4/M5
Rondelle M6/M8
Entretoises M4/M5
Vis M5 × 12 mm
Vis M5 ×
30 mm
Vis M6 × 12 mm
Vis M6 × 20 mm
Étiquette Fixations Qté
N4
O4
P4
Q4
R4
S4
T4
U4
Vis M6 ×
35 mm
Vis M8 × 16 mm
Vis M8 × 40 mm
Vis M8 × 60 mm
Entretoises M6/M8
Rondelle pour
tire-fond
Tire-fond de 5/16 po
× 2 3/4 po
Chevilles à béton
10 20 30 40 50 60 70 80 90 100mm
1234in
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 4 Wednesday, July 24, 2013 3:55 PM

Support mural discret pour téléviseurs 5
Instructions d’installation
ÉTAPE 1 - Déterminer si le téléviseur a un dos plat ou de
forme irrégulière ou est obstrué
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des
rayures et des dégâts matériels.
2 Si le téléviseur est sur un meuble, retirer celui-ci. Pour plus d’informations, se reporter à la
documentation livrée avec le téléviseur.
3 Reposer temporairement les supports de montage pour téléviseur (Bet C) sur le dos du téléviseur.
4 Aligner les trous de vis des supports pour téléviseur avec les orifices des vis de montage du téléviseur.

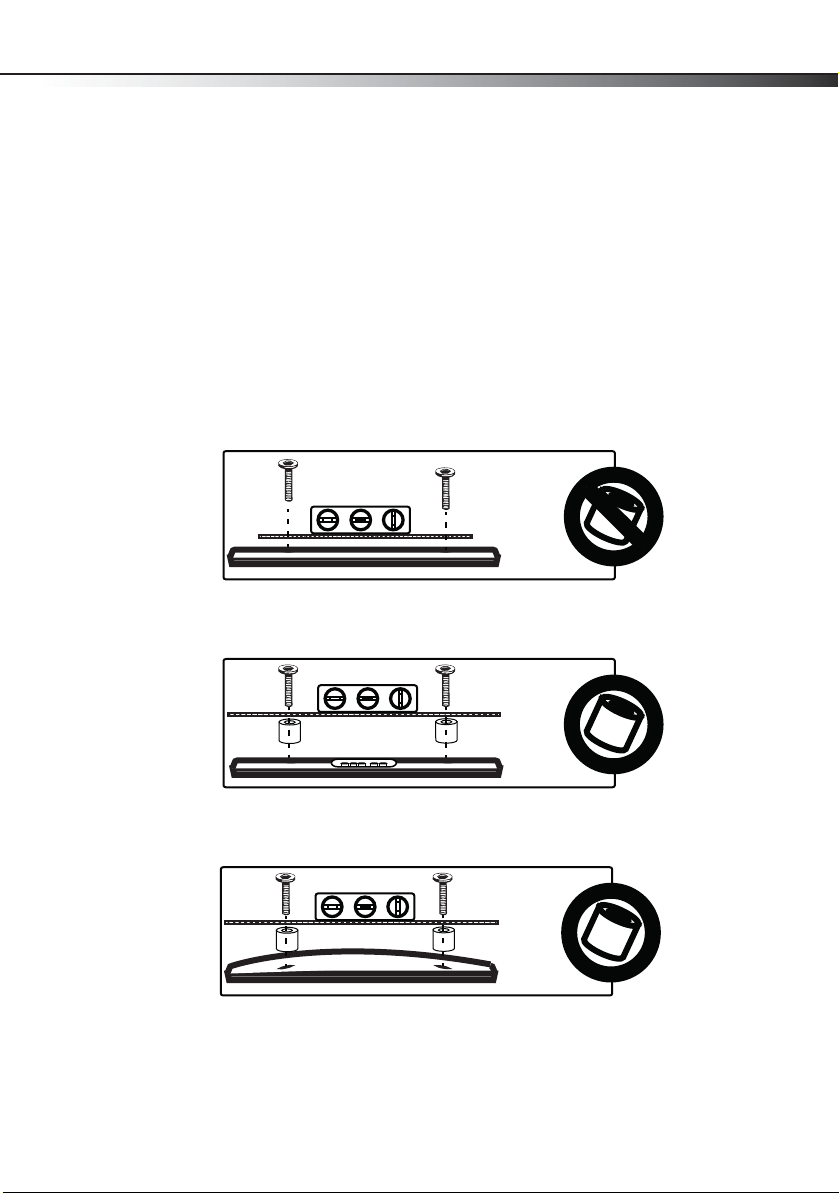

5 Déterminer le type de dos qu’a le téléviseur :
•Dos plat : Les supports sont au ras du dos du téléviseur et ne bloquent aucune prise. Des entretoises ne
sont pas nécessaires lors du montage du support mural.
•Dos obstrué : Les supports bloquent une ou plusieurs des prises situées au dos du téléviseur. Des
entretoises sont nécessaires lors du montage du support mural.
•Dos de forme irrégulière : Il existe un espace entre le support et une partie du dos du téléviseur. Des
entretoises sont nécessaires lors du montage du support mural.
6 Enlever les supports pour téléviseur
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 5 Wednesday, July 24, 2013 3:55 PM

6
ÉTAPE 2 - Sélectionner les vis, les rondelles et les
entretoises
1 Sélectionner la visserie nécessaire pour le téléviseur (vis, rondelles et entretoises). Un nombre limité de
téléviseurs sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur,
elles se trouvent presque toujours dans les trous au dos du téléviseur). Si la longueur et le diamètre des
vis de montage que le téléviseur requiert est inconnu, tester diverses tailles en insérant les vis à la main.
Sélectionner l’un des types de vis suivants :
Sélectionner l’une des rondelles suivantes :
Pour un téléviseur avec un dos de forme irrégulière ou obstrué, utiliser les entretoises suivantes :

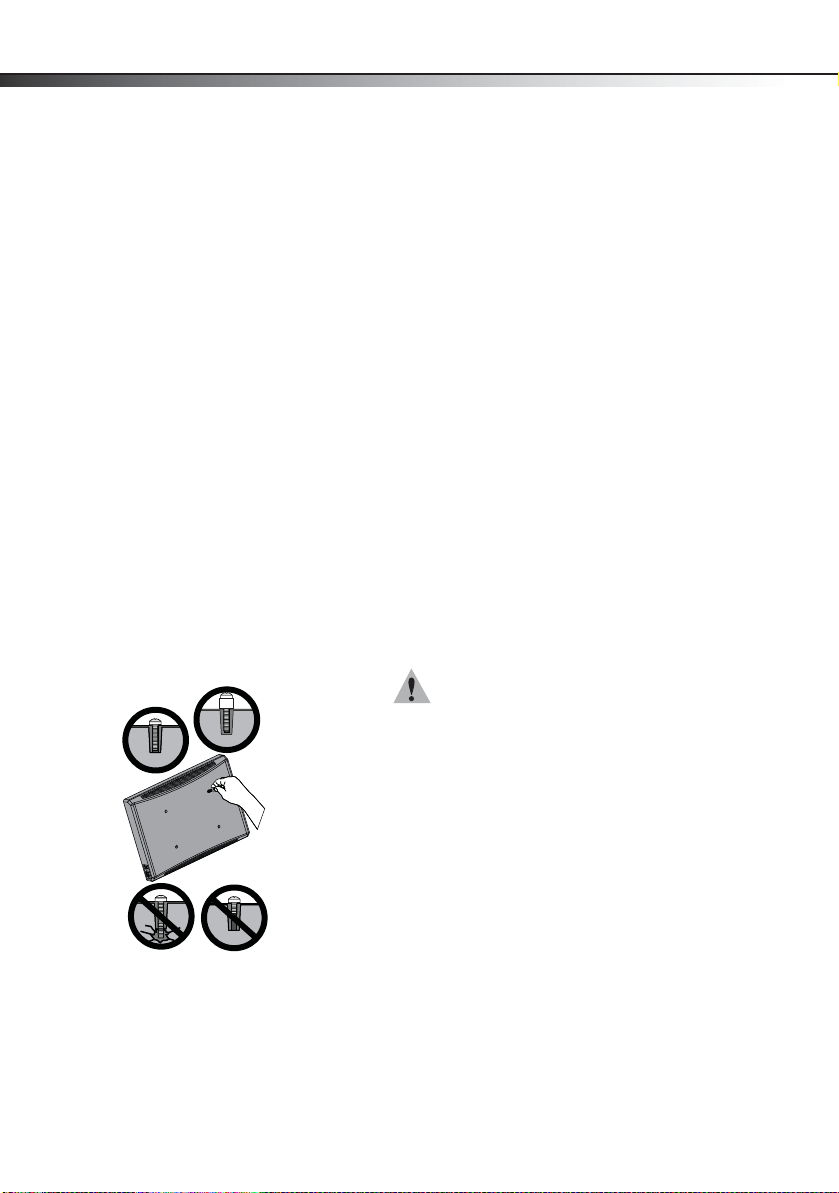

ATTENTION :Pour éviter des blessures
potentielles ou desdégâts matériels, vérifier que le
filetage est suffisant pour fixer les supports au téléviseur.
Arrêter dès qu’une résistance se fait sentir et contacter le
service à la clientèle. Utiliser la vis la plus courte et
l'entretoise qui correspondent le mieux au téléviseur.
L’utilisation d’une visserie trop longue pourrait
endommager le téléviseur. Cependant, l’utilisation d’une
vis trop courte pourrait provoquer la chute de l’appareil
du montage mural.
Remarque : En cas d'utilisation d'une inclinaison de 5°
avec un grand téléviseur (42 po ou plus), il est suggéré
d'utiliser les entretoises avec les supports de montage,
afin que la partie inférieure du téléviseur ne touche pas le
mur.
2 Retirer les vis.
3 Pour un téléviseur à dos plat, voir « ÉTAPE 3 - Option 1 : Fixation du matériel de montage pour les
téléviseurs à dos plat » à la page 7.
- OU -
Pour un téléviseur avec un dos de forme irrégulière ou obstrué, voir « ÉTAPE 3 - Option 2 : Fixation du
matériel de montage pour les téléviseurs à dos de forme irrégulière ou obstrué » à la page 8.
Dos plat Dos obstrué
Vis M4 × 12mm (E) Vis M4 × 30mm (F)
Vis M5 × 12mm (J)VisM5×30mm(K)
Vis M6 × 12mm (L) Vis M6 × 35mm (N)
Vis M6 × 20mm (M) Vis M8 × 40mm (P)
Vis M8 × 16mm (O) Vis M8 × 60mm (Q)
Rondelle M4/M5(G)RondelleM6/M8(H)
Entretoise M4/M5 (I)EntretoiseM6/M8(R)
La vis est
trop longue
La vis est de
taille correcte
La vis est
trop courte
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 6 Wednesday, July 24, 2013 3:55 PM

Support mural discret pour téléviseurs 7
ÉTAPE 3 - Option 1 :Fixation du matériel de montage pour
les téléviseurs à dos plat
Remarque : En cas d'utilisation d'une inclinaison de 5° avec un grand téléviseur (42 po ou plus), il est
suggéré d'utiliser les entretoises avec les supports de montage, afin que la partie inférieure du téléviseur
ne touche pas le mur.
1 Aligner les supports gauche et droit pour téléviseur (Bet C) avec les trous de vis au dos du téléviseur.
Vérifier que les supports sont de niveau.
2 Placer les rondelles (Gou H) et les vis (E, J, LM, ou O) dans les trous au dos du téléviseur.
3 Serrer les vis jusqu’à ce qu’elles soient fermement contre les supports du téléviseur. Ne pas trop serrer les
vis.
Sont également nécessaires
or
or
or
J
or
H
E
LMO
G(4)
E(4)
Tournevis cruciforme
Vis Rondelles
Supports pour téléviseur B
ou ou
J(4) H(4)
ou
L(4)
Niveau
ou
O(4)
M(4)
ou
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 7 Wednesday, July 24, 2013 3:55 PM

8
ÉTAPE 3 - Option 2 :Fixation du matériel de montage pour
les téléviseurs à dos de forme irrégulière ou obstrué
Remarque : En cas d'utilisation d'une inclinaison de 5° avec un grand téléviseur (42 po ou plus), il est
suggéré d'utiliser les entretoises avec les supports de montage, afin que la partie inférieure du téléviseur
ne touche pas le mur.
1 Aligner les supports gauche et droit pour téléviseur (Bet C) avec les trous de vis au dos du téléviseur.
Vérifier que les supports sont de niveau.
2 Placer les entretoises (Iou R) à l'arrière des supports pour téléviseur. En cas d'utilisation de rondelles
M4/M5 (G) les placer entre les entretoises et les supports pour téléviseur et sur les trous des supports
pour téléviseur. En cas d'utilisation de rondelles M6/M8 (H) les placer sur les trous des supports pour
téléviseur. Insérer les vis (F, K., N, P ou Q) dans les rondelles, le support pour téléviseur et les entretoises.
3 Serrer les vis jusqu’à ce qu’elles soient fermement contre les supports du téléviseur. Ne pas trop serrer les
vis.
Sont également nécessaires
or
or
I R
or
KN
PQ
or
G(8)
F(4)
Tournevis cruciforme
Vis Rondelles
Entretoises
I(4) Supports pour
téléviseur Bet C
H(4)
K(4)
ou
ou
ou
R(4)
Niveau
N(4)
ou
P(4) Q(4)
ou
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 8 Wednesday, July 24, 2013 3:55 PM

Support mural discret pour téléviseurs 9
ÉTAPE 4 - Fixation des supports inclinables
Remarque : En cas d'utilisation d'une inclinaison de 5° avec un grand téléviseur (42 po ou plus), il est
suggéré d'utiliser les entretoises avec les supports de montage, afin que la partie inférieure du téléviseur
ne touche pas le mur.
1 Retirer les vis de fixation des supports inclinables aux supports du téléviseur (Bet C).
2 Aligner le support inclinable afin que le symbole indique une inclinaison de 5° sur le support.
- OU -
Aligner le support inclinable afin que le symbole indique une inclinaison de 0° sur le support.
3 Faire de même pour l’autre support pour téléviseur.
4 Replacer les vis et serrer fermement.
Sont également nécessaires
5°

0°

1
1
2
2
BC
&
BC
&
BC
&
BC
&
Option 1 : Inclinaison de - 5°
Option 2 : Aucune inclinaison (0°)
Tournevis cruciforme
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 9 Wednesday, July 24, 2013 3:55 PM

10
ÉTAPE 5 - Déterminer l’emplacement du montage mural
Remarques :
• Pourde plus amples informations sur comment déterminer où percer les trous, consulter notre
height-finder (Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/
index.php/heightfinder
• Le téléviseur doit être suffisamment haut afin que les yeux soient de niveau avec le centre de l'écran.
Généralement, 40 à 60 pouces du sol.
Le centre du téléviseur correspondra au centre de la plaque murale (A). Avant de percer les trous dans le
mur :

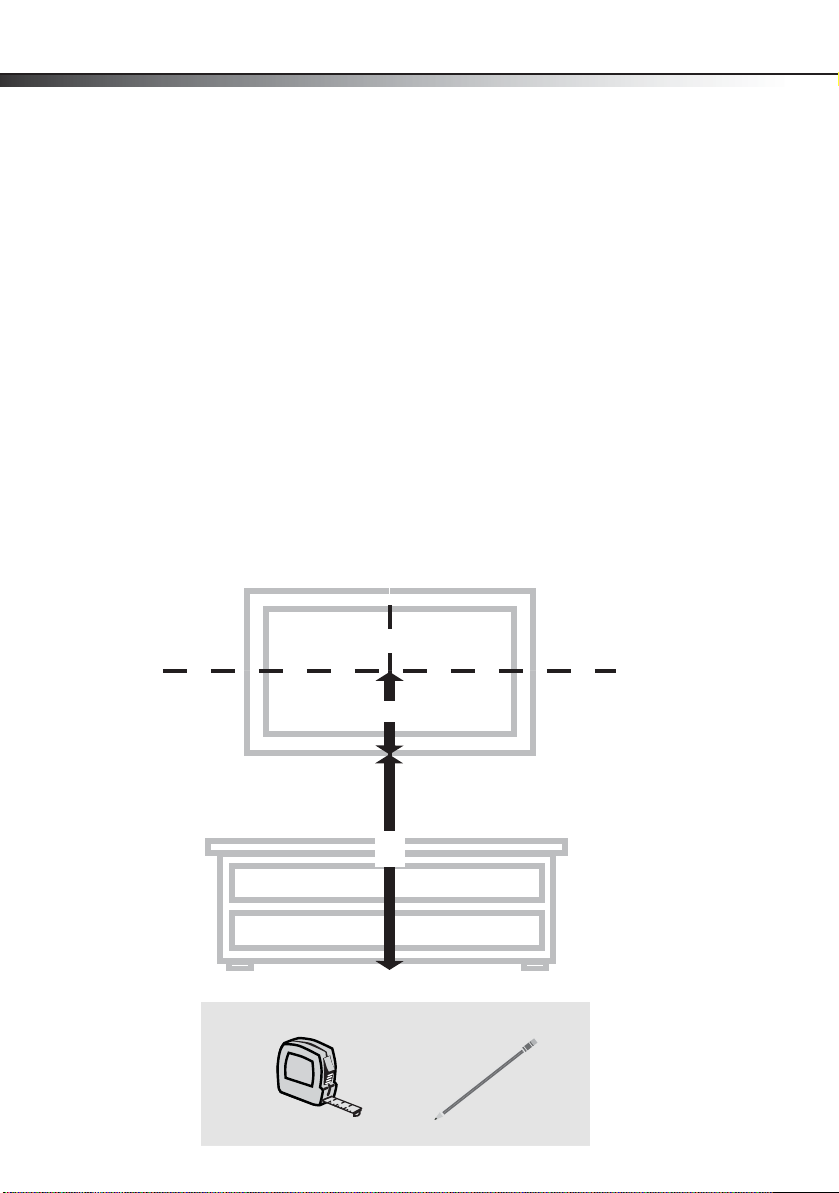

1 Mesurer la distance de la partie inférieure du téléviseur jusqu’au centre (la moitié de la hauteur du
téléviseur). C’est la mesure a.
2 Mesurer la distance à partir du sol jusqu’à l’emplacement souhaité de la partie inférieure du téléviseur
sur le mur. Ne pas oublier que la partie inférieure du téléviseur devra être placé au-dessus des meubles
(tels que les centres de divertissement ou les meubles pour téléviseur). Le téléviseur devra également
être placé au-dessus des appareils qui se trouvent sur le meuble (un lecteur Blu-ray ou un récepteur
câble par exemple). C’est la mesure b.
3 Additionner a+ b. La mesure totale représente la hauteur souhaitée pour l’emplacement du centre de
la plaque murale sur le mur.
4 Utiliser un crayon pour repérer ce point sur le mur.
Sont également nécessaires
A
B
a
b
Mètre à ruban Crayon
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 10 Wednesday, July 24, 2013 3:55 PM

Support mural discret pour téléviseurs 11
ÉTAPE 6 - Option 1 :Installation sur un mur à montants en
bois
Remarque : L’épaisseur de la cloison sèche recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
1 Repérer le montant. Localiser la partie centrale du montant* avec un détecteur de montants bord à
bord.
2 Aligner le gabarit de la plaque murale (D) avec la hauteur déterminée à l’étape précédente et vérifier
qu’il soit de niveau, puis le fixer au mur. Utiliser un crayon pour repérer les emplacements des trous pour
tire-fonds (4) sur les centres des montants.
3 Pré-percer les trous à uneprofondeur de 3 po (75 mm) à l’aide d’une mèche pour perceuse d’un
diamètre de 7/32 po (5,5 mm). Enlever le gabarit de la plaque murale.
4 Aligner la plaque murale (A) avec les trous pré-percés, insérer les tire-fonds (P) dans les rondelles pour
tire-fonds (S) et dans les trous de la plaque murale. Ne serrer les tire-fond que jusqu’à ce qu’ils soient
fixés fermement contre la plaque murale.
ATTENTION :Éviter les blessures potentielles ou les dégâts matériels! NE PAStrop serrerles
tire-fonds (T).
Sont également nécessaires
3 po
(75 mm)
- Taille minimale d’un montant en bois : standard de 51 x 102 mm (2 x 4 po) nominale de 38 x 89 mm (1,5 x 3,5
- L'espacement minimal entre les dispositifs de fixation horizontaux ne doit pas être inférieur à 16 po.
Détecteur
de montants
bord à bord
T(4)
Crayon
Perceuse
Foret à bois de 7/
32 po Clé à douille
de 1/2 po
Niveau
S(4)
V113-0671
Top/Dessus / Vista superior Top/Dessus / Vista superior
Note:Forwood frame installations, use
Remarque:Pour des installations sur
desstructuresen bois, utiliser d'abord
unlocalisateurde montants pour
détecterunmontant en bois.
Nota:paralas instalaciones en marcos
demadera,use primero un localizador
devigapara ubicar las vigas de pared.
Important:Makesure that the
lagboltsare inserted into a wood
stud.Thedistance between two
studsistypically 16".
ToolsNeeded
Outilsnécessaires
Herramientasrequeridas
DX-DRTVM114 WallPlate Template• Gabarit de la plaque murale • Plantilla de la plac a de pared
Gabarit de la plaque murale (D)Ruban adhésif
Plaque murale (A).
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 11 Wednesday, July 24, 2013 3:55 PM

12
ÉTAPE 6 - Option 2 :Montage sur un mur en béton ou en
blocs de béton*
ATTENTION : Pour éviter des dégâts matériels ou des blessures, ne jamais forer dans le mortier entre
les blocs. Fixer la plaque murale directement sur la surface en béton.
1 Aligner le gabarit de la plaque murale (D) avec la hauteur déterminée à l’étape précédente et vérifier
qu’il soit de niveau, puis le fixer au mur. Utiliser un crayon pour repérer les emplacements des trous pour
tire-fonds (4).
2 Pré-percer les trous sur une profondeur de 3 po (75 mm) à l’aide d’une mèche à béton de 3/8 po (10
mm) de diamètre. Enlever le gabarit.
3 Insérer les chevilles murales à béton (U) dans les trous pré-percés et utiliser le marteau pour les
enfoncer jusqu'à ce qu'elles soient au ras de la surface en béton.
4 Aligner la plaque murale (A) avec les chevilles, insérer les tire-fonds (T) dans les rondelles pour
tire-fonds (S) et dans les trous de la plaque murale. Ne serrer les tire-fond que jusqu’à ce qu’ils soient
fixés fermement contre la plaque murale.
ATTENTION : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds
(T).
Sont également nécessaires
3 po
(75 mm)
* Épaisseur minimale du mur en béton : 8 po (203 mm).
* Taille minimale du bloc de béton : 8 x 8 x 16 po (203 x 203 x 406 mm).
La distance minimale entre les deux fixations ne doit pas être inférieure à 16 po.
Détecteur
de montants
bord à bord
T(4)
Crayon
Perceuse
Clé à douille
de 1/2 po
Niveau
S(4)
Gabarit de la plaque murale (D)Ruban adhésif
Plaque murale (A).
Mèche à béton
pour perceuse
de 3/8 po
U(4)
V113-0671
Top/Dessus / Vista superior Top/Dessus / Vista superior
Note:Forwood frame installations, use
Remarque:Pour des installations sur
desstructuresen bois, utiliser d'abord
unlocalisateurde montants pour
détecterunmontant en bois.
Nota:paralas instalaciones en marcos
demadera,use primero un localizador
devigapara ubicar las vigas de pared.
Important:Makesure that the
lagboltsare inserted into a wood
stud.Thedistance between two
studsistypically 16".
ToolsNeeded
Outilsnécessaires
Herramientasrequeridas
DX-DRTVM114 WallPlate Template• Gabarit de la plaque murale • Plantilla de la placa de pared
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 12 Wednesday, July 24, 2013 3:55 PM

Support mural discret pour téléviseurs 13
ÉTAPE 7 - Montage du téléviseur sur la plaque murale

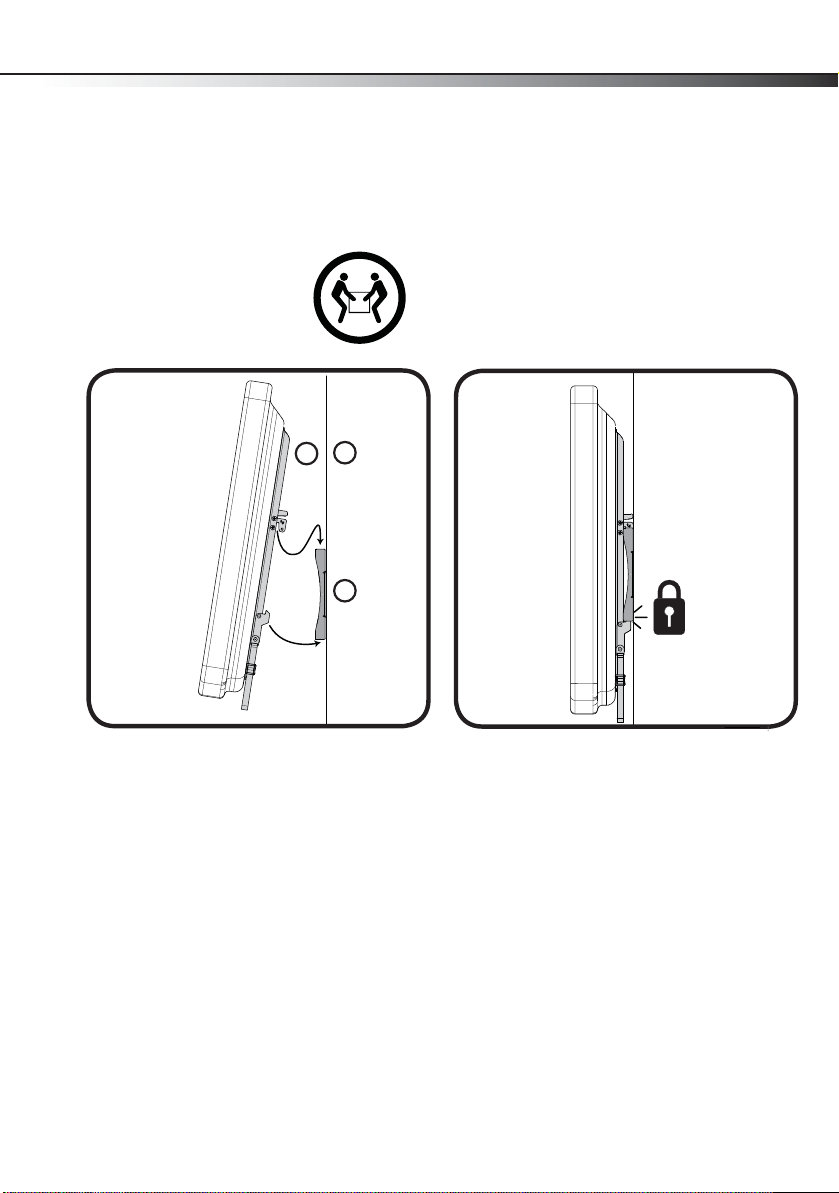

1 Placer les supports pour téléviseur (Bet C) dans les encoches de la plaque murale (A).
2 Pousser la partie inférieure du téléviseur vers le mur jusqu'à ce que le cliquet de verrouillage s'enclenche
dans sa position.
B
A
C
and
OBJET LOURD! De l’aide sera
nécessaire pour cette étape.
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 13 Wednesday, July 24, 2013 3:55 PM

14
Démontage du téléviseur de la plaque murale

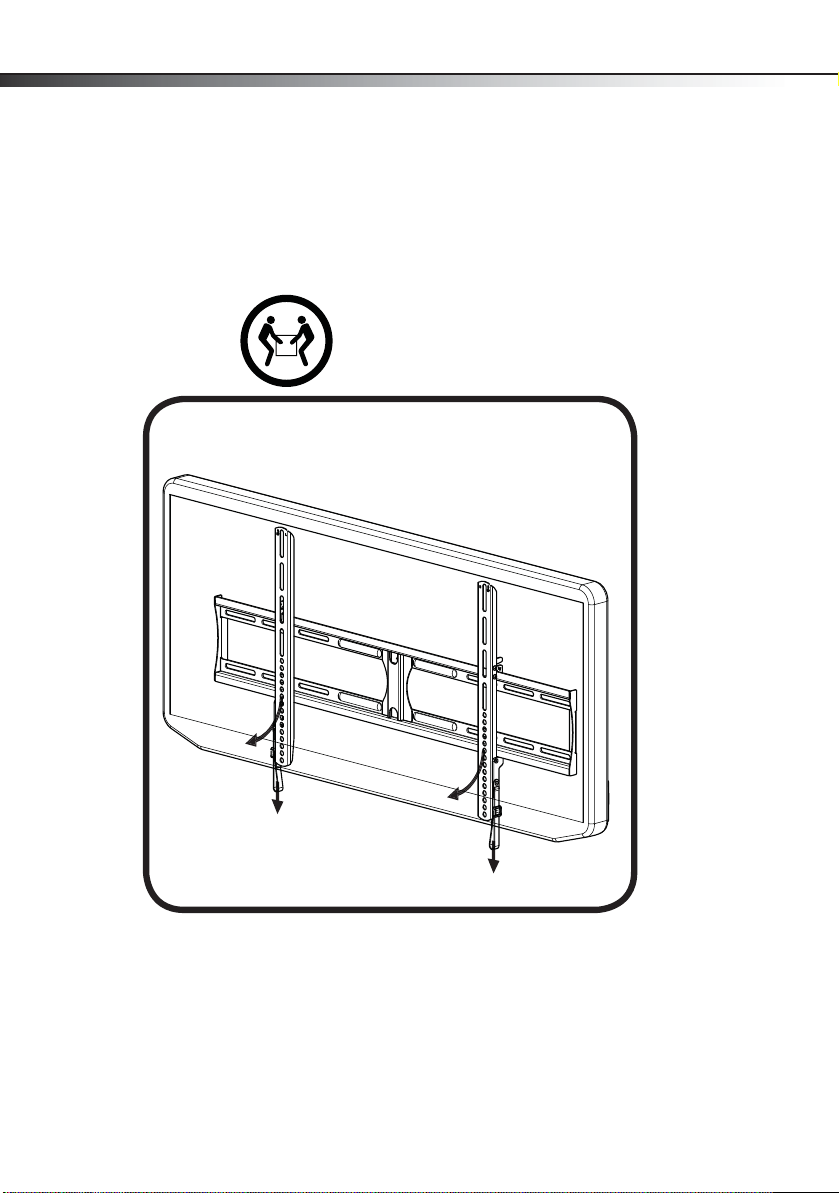

1 Tenir le téléviseur par la bordure inférieure, tirer vers le bas sur les dispositifs de sécurité, puis tirer la
partie inférieure du téléviseur pour l'extraire du mur.
2 Relâcher les dispositifs de sécurité et soulever la partie supérieure du téléviseur pour l'enlever de la
plaque murale.
Tirer vers le bas pour
déverrouiller.
OBJET LOURD! De l’aide sera
nécessaire pour cette étape.
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 14 Wednesday, July 24, 2013 3:55 PM

www.dynexproducts.com 1-800-305-2204 (États-Unis et Canada) ou le 01-800-926-3020 (au Mexique)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN 55423 É.-U.
© 2013 BBY Solutions, Inc. Tous droits réservés.
DYNEX est une marque de commerce de BBY Solutions, Inc. Déposée dans certains pays. Tous les autres produits
et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
6907-002052 00
V1 FRANÇAIS 13-0670
DX-DRTVM114_13-0670_MAN_V1_FR.fm Page 16 Wednesday, July 24, 2013 3:55 PM
