Emergency On Call Service:Local representative (Eaton.eu/aftersales)or [phone] (de, en) 1/2
Instruction Leaflet
Montageanweisung
Notice d’installation
Instrucciones de montaje
Istruzioni per il montaggio
安安装装说说明明
Инструкция по монтажу
Montagehandleiding
Montagevejledning
Οδηγίες εγκατάστασης
Instruções de montagem
Monteringsanvisning
Asennusohje
Návod k montáži
Paigaldusjuhend
Szerelési utasítás
Montāžas instrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montažo
Návodna montáž
Монтажни инструкции
Instrucţiuni de montaj
Upute za montažu
Electric current! Danger to life!
Only skilledor instructedpersons may
carry out the following operations.
Lebensgefahr durchelektrischenStrom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
Seules lespersonnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
触触电电危危险险！！
只允许专业人员和受过专业训练的人员进行下列工作。
Электрическийток! Опасно дляжизни!
Только специалисты или проинструктированные
лица могут выполнять следующиеоперации.
Levensgevaar door elektrische stroom!
Uitsluitend deskundigen in elektriciteit en
elektrotechnisch geïnstrueerdepersonen is het
toegestaan, de navolgend beschreven
werkzaamheden uittevoeren.
Livsfare på grund af elektrisk strøm!
Kun uddannede el-installatører og personer der
e instruerede i elektrotekniske arbejdsopgaver,
må udføre de nedenfor anførte arbejder.
en
de
fr
es
it
zh
ru
nl
da
Προσοχή, κίνδυνος ηλεκτροπληξίας!
Οι εργασίες πουαναφέρονται στη συνέχειαθα
πρέπει να εκτελούνται μόνο απόηλεκτρολόγους
καιηλεκτροτεχνίτες.
Perigo de vida devido a corrente eléctrica!
Apenas electricistas epessoas comformação
electrotécnica podem executaros trabalhos
que a seguir se descrevem.
Livsfara genom elektrisk ström!
Endast utbildade elektrikeroch personer som
undervisats i elektroteknik får utföra de arbeten
som beskrivs nedan.
Hengenvaarallinen jännite!
Vain pätevät sähköasentajat ja opastusta saaneet
henkilöt saavatsuorittaa seuraavat työt.
Nebezpečí úrazu elektrickým proudem!
Níže uvedené práce smějí provádět pouze
osoby s elektrotechnickým vzděláním.
Eluohtlik! Elektrilöögioht!
Järgnevalt kirjeldatud töid tohib teostada ainult
elektriala spetsialist vői elektrotehnilise
instrueerimise läbinud personal.
Életveszély az elektromos áramrévén!
Csak elektromos szakemberek és elektrotechnikában
képzett személyek végezhetik el a következőkben leírt
munkákat.
Elektriskā strāva apdraud dzīvību!
Tālāk aprakstītos darbus drīkst veikt tikai
elektrospeciālisti un darbam ar elektrotehniskām
iekārtām instruētās personas!
el
pt
sv
fi
cs
et
hu
lv
Pavojus gyvybei dėlelektros srovės!
Tik elektrikai ir elektrotechnikos specialistai gali
atlikti žemiau aprašytus darbus.
Porażenieprądem elektrycznym stanowi
zagrożenie dlażycia!
Opisane poniżejpracemogą przeprowadzać tylko
wykwalifikowani elektrycy oraz osoby odpowiednio
poinstruowane w zakresie elektrotechniki.
Življenjska nevarnost zaradi
električnega toka!
Spodaj opisana dela smejo izvajati samo
elektrostrokovnjaki in elektrotehnično poučene osebe.
Nebezpečenstvo ohrozenia života
elektrickým prúdom!
Práce, ktoré sú nižšie opísané, smú vykonávat’
iba elektroodborníci a osoby s elektrotechnickým
vzdelaním.
Опасност за живота от електрически ток!
Операциите, описани в следващите раздели,
могатда се извършват само от
специалисти-електротехници и инструктиран
електротехнически персонал.
Atenţie! Pericol electric!
Toate lucrările descrise trebuie efectuate numai
de personal de specialitate calificat şi de persoane
cu cunoştiinţe profunde în electrotehnică.
Opasnost po život uslijed električne struje!
Radove opisane unastavku smiju obavljati samo
stručni električari i osobe koje su prošle
elektrotehničku obuku.
lt
pl
sl
sk
bg
ro
hr

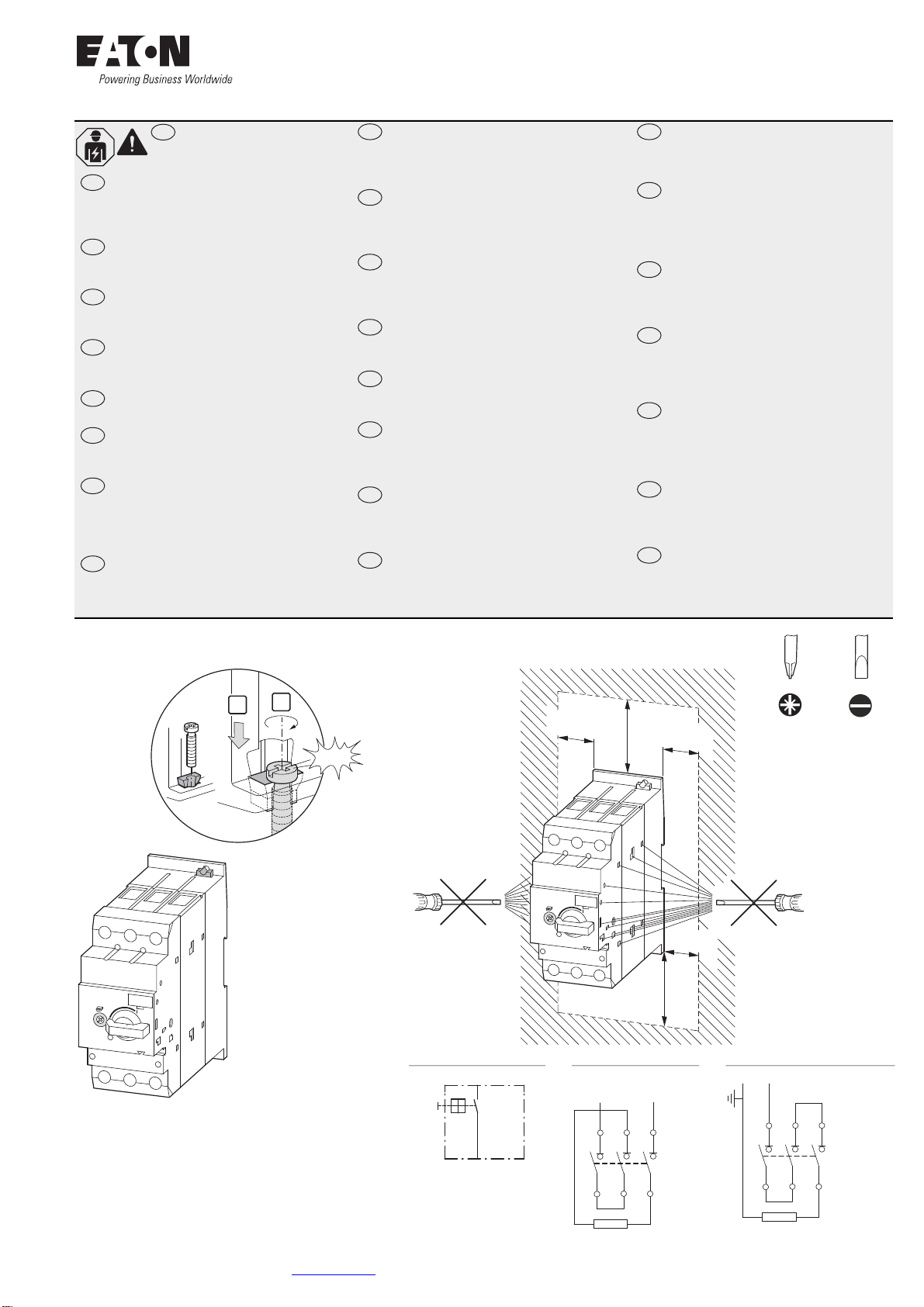

06/18 IL03801005Z
P-SOL60
PZ2
12
KNACK
≧15 mm
(≧0. 6“)
≧15 mm
(≧0.6“)
≧15 mm
(≧0. 6“)
≧55 mm (≧2.2“)
≧55 mm (≧2.2“)
1
2
3
4
5
6
IEC: 1000 V DC
UL/CSA: 600 V DC
1
2
3
4
5
6
IEC: 1000 V DC
UL/CSA: 600 V DC

2/2Emergency On Call Service: Local representative (Eaton.eu/aftersales)or [phone] (de, en)
06/18 IL03801005Z
Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany
©2010 by Eaton Industries GmbH,Eaton.eu/documentation Eaton.com/recycling All Rights Reserved 12305936/DE39 06/18 IL03801005Z
A-PKZ0, P-SOL-XUV
NHI-E-PKZ0
UL/CSA
Surrounding Air Ambient: 60 °C (140 °F)
Terminations
Anschlusstechnik
Technique de raccordement
Técnica de conexionado
Tipi di collegamento
连接技术连接技术
Техника присоединения
Aansluittechniek
Tilslutningsteknik
Τεχνική συνδέσεων
Técnica de ligação
Anslutningsteknik
Liitäntätekniikka
Technika připojení
Ühendusviis
Csatlakozástechnika
Pieslēgšanas tehnika
Prijungimo būdas
Prijungimo bűdas
Vrsta priključkov
Technika prepojenia
Свързваща техника
Mod de conectare
Priključna tehnika
NHI-E-PKZ0
A-PKZ0
P-SOL-XUV AK-PKZ0
2
3
1
en
de
fr
es
it
zh
ru
nl
da
el
pt
sv
fi
cs
et
hu
lv
lt
pl
sl
sk
bg
ro
hr
14 mm (0.55“)
mm2mm2mm2
14 mm (0.55“)
0.75 - 16 0.75 - 16 0.75-16 3.3Nm
(29.21 lb-in)
0.75 - 35 0.75 - 35 0.75-25
0.75 - 35 0.75 - 35 0.75-25
16 -5016 - 50 16 - 35
6x9 x 0.8 mm 6 x 9 x 0.8 mm 6 x9x 0.8 mm
UL AWG14- 2
Cu 75 °C
130 mm (5.1”)
30 mm
(1.9”)
2 x M4 x 18
90°
90°
90°
a
A-PKZ0… 9mm(0.35")
NHI-E…PKZ0 6 mm (0.24")
a
A-PKZ0…, P-SOL-XUV…
1 x (0.75 - 2.5 mm2)1.2 Nm
(10.6 lb-in)
AWG18-16
2 x (0.75 - 2.5 mm2)
1 x (0.75 - 2.5 mm2)
2 x (0.75 - 2.5 mm2)
NHI-E…-PKZ0
1 x (0.75 - 1.5 mm2)1.2 Nm
(10.6 lb-in)
AWG18-16
2 x (0.75 - 1.5 mm2)
1 x (0.75 - 1.5 mm2)
2 x (0.75 - 1.5 mm2)
