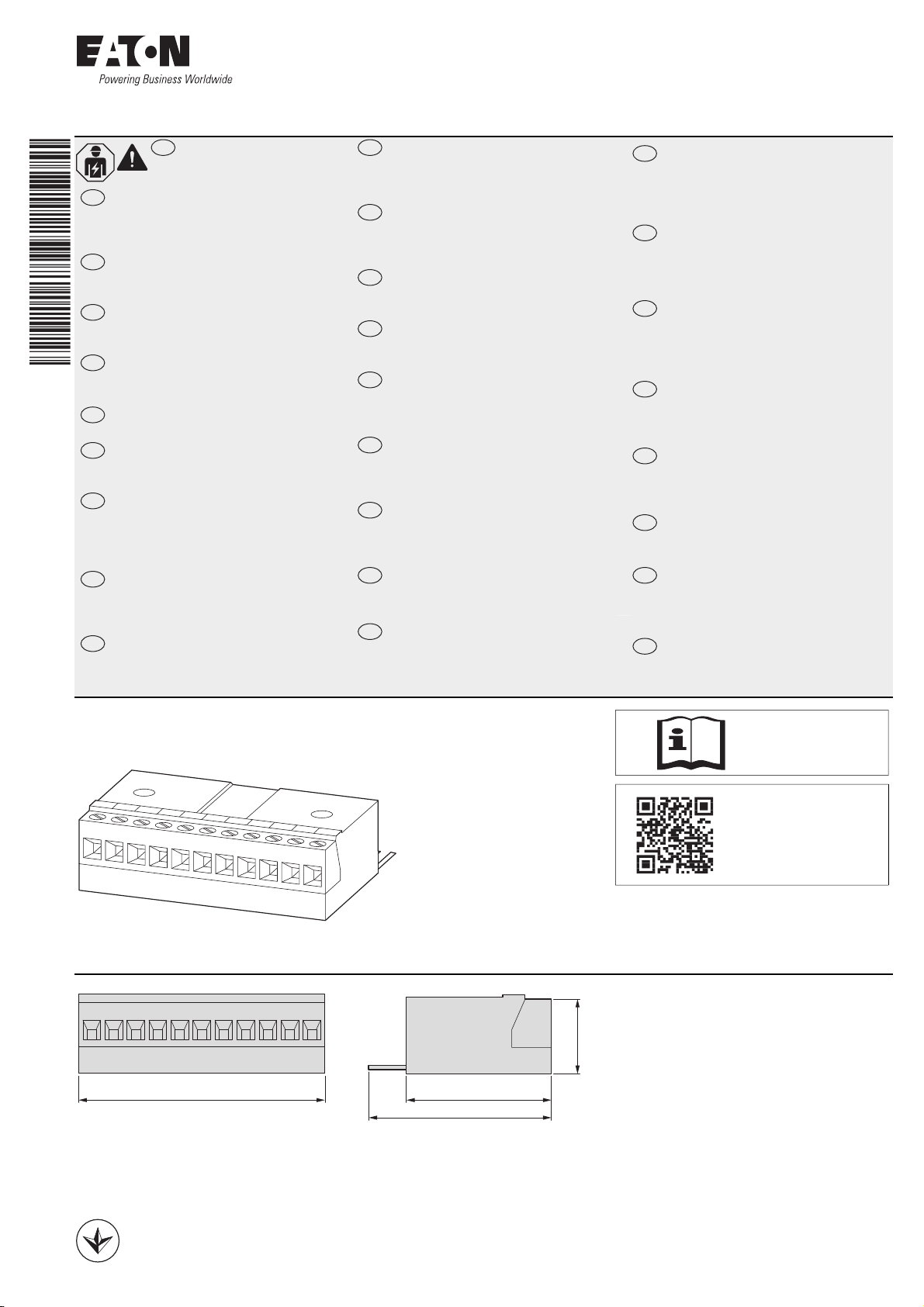

Eaton DXC-EXT-2RO Manual

1/2
Instruction Leaflet
Montageanweisung
Notice dinstallation
Instrucciones de montaje
Istruzioni per il montaggio
安
安装说明装说明
Инструкция по монтажу
Montagehandleiding
Montagevejledning
Οδηγίες εγκατάστασης
Instruções de montagem
Monteringsanvisning
Asennusohje
Návod k montái
Paigaldusjuhend
Szerelésiutasítás
Montāasinstrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montao
Návod na montá
Монтажни инструкции
Instrucţiuni de montaj
Upute za montau
Montaj talimatı
Інструкція з монтажу
تتﺎﺎــــــــــﻤﻤﻴﻴﻠﻠﻌﻌﺘﺘﻟﻟااررﻮﻮــــــــــﺸﺸﻨﻨﻣﻣ
Electric current! Danger to life!
Only skilled or instructed persons may
carryout thefollowing operations.
Lebensgefahr durchelektrischenStrom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
Seules lespersonnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificatepossono eseguire
le operazioni di seguito riportate.
触触电电危危险险！！
只允许专业人员和受过专业训练的人员进行下列工作。
Электрическийток! Опасно дляжизни!
Только специалисты или проинструктированные
лица могут выполнять следующиеоперации.
Levensgevaar door elektrische stroom!
Uitsluitend deskundigen in elektriciteit en
elektrotechnisch geïnstrueerdepersonen is het
toegestaan, de navolgend beschreven
werkzaamheden uittevoeren.
Livsfare på grund af elektrisk strøm!
Kun uddannede el-installatører og personer der
e instruerede i elektrotekniske arbejdsopgaver,
må udføre de nedenfor anførte arbejder.
Προσοχή, κίνδυνοςηλεκτροπληξίας!
Οι εργασίες που αναφέρονται στη συνέχειαθα
πρέπει να εκτελούνται μόνο από ηλεκτρολόγους
και ηλεκτροτεχνίτες.
en
de
fr
es
it
zh
ru
nl
da
el
Perigo de vida devido a corrente eléctrica!
Apenas electricistas epessoas comformação
electrotécnica podem executaros trabalhos
que a seguir se descrevem.
Livsfara genom elektrisk ström!
Endast utbildade elektrikeroch personer som
undervisats i elektroteknik får utföra de arbeten
som beskrivs nedan.
Hengenvaarallinen jännite!
Vain pätevät sähköasentajat ja opastusta saaneet
henkilöt saavatsuorittaa seuraavat työt.
Nebezpečí úrazu elektrickým proudem!
Níe uvedené práce smějí provádět pouze
osoby s elektrotechnickým vzděláním.
Eluohtlik! Elektrilöögioht!
Järgnevalt kirjeldatud töid tohib teostada ainult
elektriala spetsialist vői elektrotehnilise
instrueerimise läbinud personal.
Életveszély az elektromos áramrévén!
Csakelektromos szakemberek és
elektrotechnikában képzett személyek
végezhetik el a következőkben leírt munkákat.
Elektriskā strāva apdraud dzīvību!
Tālāk aprakstītos darbus drīkst veikt tikai
elektrospeciālisti un darbam ar elektrotehniskām
iekārtām instruētās personas!
Pavojus gyvybei dėl elektrossrovės!
Tik elektrikaiir elektrotechnikos specialistai gali
atlikti emiau apraytus darbus.
Porażenie prądem elektrycznym stanowi
zagrożeniedla życia!
Opisane poniżej pracemogą przeprowadzać tylko
wykwalifikowani elektrycy oraz osoby odpowiednio
poinstruowane w zakresie elektrotechniki.
pt
sv
fi
cs
et
hu
lv
lt
pl
ivljenjska nevarnost zaradi
električnega toka!
Spodaj opisana dela smejo izvajati samo
elektrostrokovnjaki in elektrotehnično
poučene osebe.
Nebezpečenstvo ohrozenia ivota
elektrickým prúdom!
Práce, ktoré sú niieopísané, smú vykonávat iba
elektroodborníci a osoby s elektrotechnickým
vzdelaním.
Опасност за живота от електрически ток!
Операциите, описани в следващите раздели,
могат да се извършват само от
специалисти-електротехници и инструктиран
електротехнически персонал.
Atenţie! Pericol electric!
Toate lucrările descrise trebuie efectuate numai
de personal de specialitate calificat şi de persoane
cu cunoştiinţeprofunde în electrotehnică.
Opasnost po ivot uslijed električne struje!
Radove opisaneunastavku smiju obavljati samo
stručni električari i osobe koje su prole
elektrotehničkuobuku.
Elektrik akımı! Hayati tehlike!
Aşağıdaki işlemleri yalnızca kalifiye veya eğitimli
kişiler gerçekleştirebilir.
Електричний струм! Небезпечнодля життя!
Виконувати означені далі операції дозволяється
тільки кваліфікованим особам, що пройшли
інструктаж.
تتﻮﻮــــﻣﻣﺮﺮــــﻄﻄﺧﺧ!!ﻲﻲﺋﺋﺎﺎــــﺑﺑﺮﺮﻬﻬﻛﻛررﺎﺎــــﻴﻴﺗﺗ!!ﺮﺮﻳﻳﺬﺬــــﺤﺤﺗﺗ!!
ﺐـــــﻴﻛﺮﺘﻟا و ﺔﻧﺎﻴـــــﺼﻟا لﺎـــــﻤﻋا ﻢـــــﺘﺗ ﻻ
ﻦﻴﺑرﺪــــﻤﻟا ﻦﻴﻠﻣﺎــــﻌﻟا ﻞــــﺒﻗ ﻦــــﻣ ﻻا !
sl
sk
bg
ro
hr
tr
uk
ar
04/21 IL04012015Z
DXC-EXT-2RO Eaton.com/documentation
MN040058 DC1-S
MN040059 DC1
Eaton.com/EcoDesign-VFD
MZ040046EN
￫
1234567891011
56 mm (2.2")
18 mm (0.71")
39 mm (1.54")
41 mm (1.61")

04/21 IL04012015Z
USA:
Eaton.com/eatoncare
[phone]
Eaton.com/contacts
Eaton.com/aftersales
Eaton.com/documentation
EU: Eaton IndustriesGmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany 04/21 IL04012015Z
UK: Eaton Electric Ltd., P.O. Box 554, Abbey Park, Southampton Road, Titchfield, PO14 4QA, United Kingdom
Eaton.com/recycling
2/2 © 2012 Eaton Industries GmbH
M2.5
mm2AWG mm in Nm lb-inmm
0.14 -1.530-16 70.27 0.5 4.43 0.6 x3.5
DXC-EXT-2RO DC1
1+24 V OUT, < 100 mA 1
2DI1: 4+30 V= H, 0+3 V = L, Ri ∼72 kΩ, Enable 2
3DI2: 4+30 V= H, 0+3 V = L, Ri ∼72 kΩ, FWD/REV3
4DI3: 4+30 V= H, 0+3 V = L, Ri ∼72 kΩ, AI/FF1 4
5+10 V OUT, < 10 mA 5
6AI: 0+10 V , < 20 mA, f-Soll 6
70V7
8Relay K2 (NO): 250 V AC / 220 V DC, 1 A→8P-25
9Relay K2 (NO): 250 V AC / 220 V DC, 1 A→9P-25
10 Relay K1 (NO): 250 V AC / 220 V DC, 1 ARUN 10 P18 = 1
11 Relay K1 (NO): 250 V AC / 220 V DC, 1 ARUN 11 P18 = 1
Relay K1 (NO)Relay K2 (NO)
P18 =0Enable P25 =0Enable
P18 = 1RUN P25 = 1RUN
P18 =2f-Motor = f-SollP25 =2f-Motor= f-Soll
P18 = 3Fault (Trip) P25 = 3Fault (Trip)
P18 =4f-Motor ≧P-19 P25 = 4f-Motor ≧P-19
P18 = 5l-Motor ≧P-19 P25 = 5l-Motor ≧P-19
P18 =6f-Motor < P-19 P25 =6f-Motor< P-19
P18 = 7l-Motor <P-19 P25 = 7l-Motor < P-19

12345678910 11
12 34567891011
L1/L L2/N L3

UVW

123456789
10
11
2
DI1
3
DI2
4
DI3
15
+10 V < 20 mA
6 7
0 V
8 9 10 11
1D C1 2 3 4 5 6 8 9 10 11
P-18 = 1
RUN
P-25
7
AI 0 ... +10 V
+24 V < 100 mA
f-Soll
K2 K1
250 V AC
220 V DC
≦1 A
4.7 kΩ
