Eaton CEAG 28011 Service manual

CEAG 28011/-21 LED CGLine+ 1-8h/D
Montage- und Betriebsanleitung
Mounting and Operating Instructions
Zielgruppe: Elektrofachkraft
Target group: Skilled electricians
Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch
Intended Application: Emergency Lighting, not suitable for private use

2Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
Inhaltsverzeichnis
1 Normenkonformität ......................................................3
2 Kurzbeschreibung / Verwendungsbereich.....................................4
3 Generelle Hinweise zu Anschluss und
Inbetriebnahme der Leuchten...............................................4
4 Leuchtenaufbau..........................................................7
5 Maßbilder...............................................................8
6 Installation / Inbetriebnahme ...............................................9
6.1 Montage .............................................................9
6.2 Einstellung der Betriebsart .............................................11
6.3 Dimmlevel...........................................................12
7 TEST und Anzeigeeinheit .................................................13
7.1 Überwachungseinrichtung CGLine+ ......................................12
8 Technische Daten........................................................15
9 Wartung / Instandhaltung .................................................15
10 Entsorgung / Recycling ..................................................15
Index
1 Conformity with standards ................................................3
2 Brief description / Scope of application ......................................4
3 General notes for connection and
operation of the luminaires.................................................4
4 Construction of luminaire ..................................................7
5 Dimensional drawings.....................................................8
6 Installation / Operation ....................................................9
6.1 Mounting.............................................................9
6.2 Operation mode ......................................................11
6.3 Dimmlevel...........................................................12
7 TEST button and display ..................................................13
7.1 CGLine+ Monitoring Device.............................................12
8 Technical Data...........................................................15
9 Servicing / Maintenance ..................................................15
10 Disposal / Recycling.....................................................15

3
Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
1 Normenkonformität
Die Leuchte ist konform mit: EN 60 598-1, EN
60 598-2-22 und DIN EN 1838. Gemäß DIN
EN ISO 9001 entwickelt, gefertigt und geprüft.
1 Conformity with standards
Conforms to: EN 60 598-1, EN 60 598-2-22
and DIN EN 1838.
Developed, manufactured and tested in ac-
cordance with DIN EN ISO 9001.
SICHERHEITSHINWEISE
• Die Leuchte ist bestimmungsgemäß in
unbeschädigtem und einwandfreiem Zu-
stand zu betreiben!
•Als Ersatz dürfen nur Originalteile von
CEAG verwendet werden!
• Vor der ersten Inbetriebnahme muss die
Leuchte entsprechend den im Abschnitt
Installation genannten Anweisungen ge-
prüft werden!
•Die Notleuchtenkennzeichnung vorneh-
men: Stromkreis und Leuchtennummer
zuordnen und eintragen.
• Die Protokollführung gemäß der nationa-
len Vorschriften ist durchzuführen (entfällt
bei automatischer Protokollierung)!
• Alle Fremdkörper müssen vor der ersten
Inbetriebnahme aus dem Gerät entfernt
werden!
• Beachten Sie bei allen Arbeiten an dem
Gerät die nationalen Sicherheits- und
Unfallverhütungsvorschriften und die
nachfolgenden Sicherheitshinweise in der
Betriebsanleitung, die mit einem ver-
sehen sind!
SAFETY INSTRUCTIONS
• The device shall only be used for its
intended purpose and in undamaged and
flawless condition
• Only genuine CEAG spare parts may be
used for replacement and repair
• Prior to its initial operation, the luminaire
will have to be checked in line with the
instructions (see installation sector)
• Carry out the marking of the emergency
luminaire: Assign the circuit and the
luminaire No. and enter them.
• Recording in the minutes shall be
performed in compliance with the
national regulations (is deleted in case of
automatic recording).
• Any foreign object shall be removed from
the luminaire prior to its initial operation!
• Observe the national safety rules and
regulations to prevent accidents as well
as the safety instructions included in
these operating instruction marked
with

4Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
3 Generelle Hinweise zu An-
schluss und Inbetriebnahme
der Leuchten
Das Netzkabel wird an den Klemmen L, L‘, N,
PE/FE angeschlossen, wobei L als ungeschal-
tete Dauerversorgung der Elektronik und L‘
zur bedarfsabhängigen Schaltung der Leuchte
dient.
Bei Dauerlichtschaltung ist eine Drahtbrücke
in die Klemmen L und L‘ zu stecken.
Der PE Leiter ist bei allen Varianten
anzuschliessen – bei Schutzklasse II
Leuchten dient dieser als Funktions-
erde.
3 General notes for connection
and operation of the luminaires
Mains cable should be connected to the ter-
minals N, L, L‘ and PE/FE on the printed circuit
board, where L is an unswitched permanent
connection for the electronics and L’ is used
for switching the lamp on and off with a light
switch as and when required.
For maintained light switching a wire jumper
must be inserted in the L and L‘ terminals.
The PE wire must be connected with
all variants. For protection class II lumi-
naires, this serves as functional earth.
geschaltetes
Dauerlicht
Bereitschaftslicht
ohne, Dauerlicht
mit Brücke
zwischen L u. L’
switched
maintained light
non maintained
light without and
maintained light
with jumper L and L’
2 Kurzbeschreibung /
Verwendungsbereich
Die Sicherheitsleuchten Style Led 28011_28021
CGLine+ sind als Einzelbatterieleuchten in Instal-
lationen nach EN 50 172, DIN VDE 0100-718 und
DIN V VDE V 0108-100 geeignet. Mit einem CG-
Line+ Web Controller können die Einzelbatterie-
leuchten über eine Busleitung zentral überwacht
werden.
2 Brief description /
Scope of application
As a self contained luminaire the Style Led
28011_28021 CGLine+ safety luminaires are
suitable for installations acc. to EN 50 172, DIN
VDE 0100-718 and DIN V VDE V 0108-100. With a
CGLine+ web controller the self-contained lumin-
aires can be monitored centrally via a bus cable.

5
Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
Busanschluss
Im Falle einer zentralen Überwachung über
den CGLine+ Bus, ist der Busanschluss an
den Klemmen D1 und D2 vorzunehmen,
wobei die Klemmen jeweils zweifach vorhan-
den und geräteseitig gebrückt sind, um eine
Durchverdrahtung zu ermöglichen.
LED-Anschluss
Die eingebaute Versorgungselektronik ist
für den Betrieb von unterschiedlichen LED-
Leiterkarten
geeignet. Beim ersten Einschalten bzw. nach-
dem Netz und Batterie abgeklemmt waren
oder nach einem Reset (Testtaster > 10 s ge-
drückt) erkennt die Elektronik die verwendete
Leiterkarte und stellt die zum Betrieb notwen-
digen Parameter ein. Dieser Initialisierungsvor-
gang dauert ca. 5 s.
LEDs sind ESD-empfindlich, d. h. gegen elekt-
rostatische Entladungen, wie sie bereits beim
Berühren der Anschlüsse auftreten können. Es
sind geeignete Schutzmaßnahmen zu treffen!
LED Leiterplatten nur im spannungslosen Zu-
stand anschließen!
Bei Anschluss des LED Moduls auf Polarität
achten!
Batterieanschluss
Die Inbetriebnahme sollte nur bei Temperatu-
ren innerhalb der angegebenen Bereich erfol-
gen, insbesondere das Laden der Batterien
bei zu hohen oder zu niedrigenTemperaturen
kann zur Schädigung der Batterien führen und
wird daher von der Elektronik verhindert.
Für die Nachvollziehbarkeit der Batterie-
Lebensdauer bitte das Inbetriebnahme-Datum
in das auf der Batterie vorgesehene Feld ein-
tragen!
Taster/LED-Folien-Anschluss
Beim Wechsel vonTaster/LED oder Leiterkarte
bitte Markierung 1 auf der Leiterkarte und auf
der Leiterbahnfolie beachten!
Bus connection
With central monitoring via the CGLine+ bus,
bus connection is via the D1 and D2 terminals,
whereby the terminals each exist twice and
are bypassed on the device side to enable
through-wiring.
LED-connection
The integrated supply electronics are suitable
for the operation of various LED circuit boards.
When switching on for the first time or after
the network and battery have been disconnec-
ted or after a reset (test button pressed > 10
s) the electronics detect the circuit board used
and set the correct parameters for operation.
This initialisation process requires approx. 5 s.
LEDs are sensitive against electrostatic dischar-
ge. This can already happen by touching connec-
tions. Please take suitable electronic protective
measures
Only connect in dead-voltage condition!
When connecting the LED module please
observe the polarity!
Battery connection
Commissioning should only be carried out at
temperatures within the specified range. Char-
ging of the batteries at excessive or insuffici-
ent temperatures may damage batteries and
is therefore prevented by the electronics.
To fathom batteries life please note the start-
up date on the battery in the given data field!
Button/LED-foil-connection
Changing button/LED or printed circuit please
see marker 1 on the printed circuit board and
on the printed conductor!

6Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
f
c-
+
b
d
e
a
a Batterieanschluss / battery connection
b Betriebswahlschalter Kapitel 6.2 / mode switch see chapter 6.2
Werkseinstellung / Default mode
Notlichtdauer 3 h / AUTO BT AN
Duration 3 h / AUTO DT ON
c LED-Anschluss / LED-connection
d Testtaster-Anschluss / connection for test button
e Busanschluss siehe Kapitel 7.1 / bus connection see chapter 7.1
f Netzanschluss / mains connection
N L´L
D1
D2
D2
D1

7
Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
Style Variant 28011 LED CGLine+ (Bestellnr./order no. 400 71 354 815
Style Variant 28021 LED CGLine+ (Bestellnr./order no. 400 71 354 816)
4 Leuchtenaufbau / Construction of luminaire
Leiste mit 3 LED´s/
light strip with 3 LEDs
Befestigungsschrauben/
fixing screws
Schrauben zum öffnen des Gehäuses/
screws for opening the housing
Gehäuseoberteil/
top enclosure
Leitungseinführung/
cable entry
Pendeleinführung/
pendulum entries
Gehäuse/
enclosure
Leiterkarte mit Anschlüssen
printed circuit board with connections
Leiterkarte mit
Anschlüssen/
printed circuit board
with connections
Schnapphaken/
snap hooks
Abdeckung/
cover
Batterie/
battery
Leiste mit
2x2 Highpower LEDs/
light strip with
2x2 highpower LEDs

8Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de

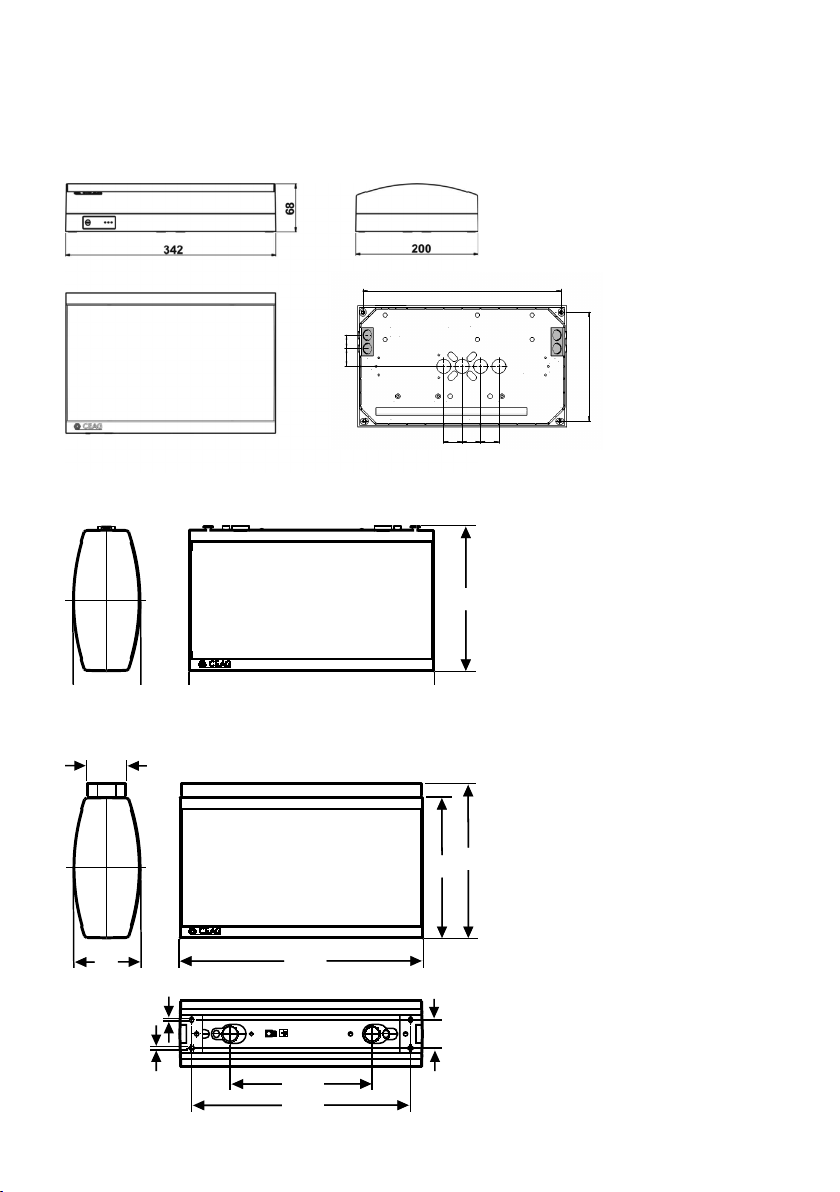

5 Maßbilder / Dimensional drawings
Style Variant 28011 LED CGLine+
Style Variant 28021 LED CGLine+
341
202
92
341
198218
92
308308
200
40
4
5
56
234
22
178,5
29
30 30 30
28021 LED CGLine+ mit
Deckenbefestigung (Zubehör)
28021 LED CGLine+ with
ceiling mounting (accessory)

9
Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de

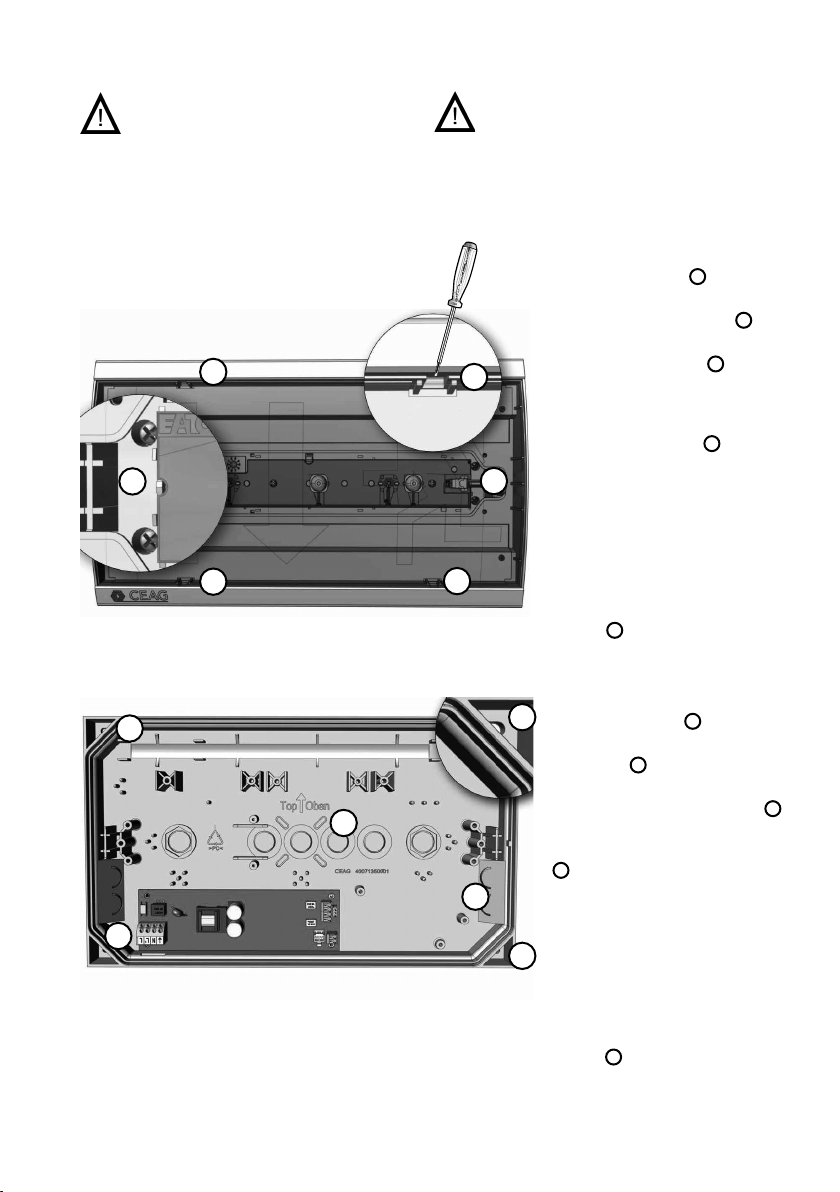

For the mounting and operation of electri-
cal apparatus, the respective national
safety regulations as well as the general
rules of engineering will have to be
observed!
Halten Sie die für das Errichten und
Betreiben von elektrischen Betriebsmitteln
geltenden Sicherheitsvorschriften und das
Gerätesicherheitsgesetz sowie die allge-
mein anerkannten Regeln der Technik ein!
Ggf. montierte
Piktogrammscheibe entfernen,
dazu Schnapphaken 1lösen.
Das Gehäuseoberteil durch Lösen
der 4 Schrauben entfernen 2.
Anschluss-Leitungen und ggf.
Busleitungen einfügen 3und
anschließen (Kapitel 3).
Gehäuseunterteil mittels geeigne-
tem Montagezubehör an Decke
oder Wand befestigen 4.
Bei Anschluss des LED-Moduls
auf Polarität achten.
Batterieleitungen auf die
Leiterkarte aufstecken.
Einstellungen der Betriebsart (Dip-
Schalter, siehe Kap. 7) überprüfen.
Gehäuseoberteil aufsetzen und
mit den 4 Befestigungsschrauben
fixieren 2.
Piktogrammscheibe einsetzen.
Remove pictogram covers by loos-
ing the snap hooks 1
Lift top cover by loosing the 4 fix-
ing screws 2.
Lead connection cable and bus
cable through the cable entries 3
Attach enclosure to the wall or
ceiling with appropriate screws
4.
When connecting the LED
modules please observe the
polarity.
Connect battery to the printed
circuit board.
Set operation mode (see chapter
7)
Attach the top enclosure with 4
screws 2and mount pictogram
cover.
6 Installation, Inbetriebnahme / Installation, Operation
6.1 Montage / Mounting
Style Variant 28021 LED CGLine+
1
4
3
3
2
1
1
1
4
4
4
2

10 Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
Durch Lösen der Schnapphaken
1ggf. montierte
Piktogrammscheiben 2und die
obere Abdeckungen inklusive der
Batterie entfernen 3.
Zur Befestigung an der Decke ist
zunächst die Deckenbefestigung
(Artikel-Nr. 40071350432) zu
montieren.
(Für alle andere Montagevarianten
siehe Bedienungsanleitung des
jeweiligen Montagezubehörs.)
Die Anschluss-Leitungen und
ggf. Busleitungen einführen
4und die Leuchte auf die
Deckenbefestigung aufschieben.
Netz und ggf. Busleitung
anschließen.
Bei Anschluss des LED-Moduls
auf Polarität achten.
Batterieleitungen auf die
Leiterkarte aufstecken.
Einstellungen der Betriebsart
(Dip-Schalter, siehe Kap. 5) über-
prüfen.
Die Abdeckung aufsetzen und die
Piktogramme montieren.
Remove pictogram covers 2by
loosing the snap hooks 1and
remove cover incl. battery 3.
Attach ceiling mounting (Order
no. 40071350432) if necessary.
(see respective mounting and
operating instructions for further
type of mounting)
Lead connection cable and bus
cable through the cable entries
4and attach the luminaire to
the ceiling mounting kit.
Connect mains cable and bus
cable.
When connecting the LED
modules please observe the
polarity.
Connect battery to the printed
circuit board.
Set operation mode (see chapter
7)
Attach the cover and mount
pictogram cover.
1
3
2
4
4
Style Variant 28021 LED CGLine+

11
Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
6.2 Einstellung der Betriebsart / Operation Mode
a. Notlichtbetriebsdauer / Duration of emergency lighting
Abbildung Codierung Beschreibung
00x Notlichtdauer 1h.
10x Notlichtdauer 3h. (werkseitige Einstellung)
01x Notlichtdauer 8h.
Display Encoding Description
00x Duration of emergency lighting 1h.
10x Duration of emergency lighting 3h. (Default)
01x Duration of emergency lighting 8h.
b. Autarker Betrieb – Zeitpunkt des Funk-
tions- und Betriebsdauertests
Funktions-/ Betriebsdauertest
Ohne Anschluss der Leuchte an eine zentrale
CGLine+ Überwachungseinrichtung startet der
Funktionstest wöchentlich zu der Uhrzeit zu der
die erste Inbetriebnahme bzw. der letzte Reset
stattgefunden hat.
Der Zeitpunkt des Betriebsdauertests sollte
immer so gewählt werden, dass die darauffol-
gende Phase der Batterieaufladung nicht in die
Betriebszeit des Gebäudes fällt.
Die werkseitige Einstellung des Betriebsdauer-
tests (BT) sieht vor, dass der erste BT automatisch
6 Monate + 12 Stunden nach der ersten Inbetrieb-
nahme bzw. des letzten Resets erfolgt. Danach
erfolgt genau 6 Monate nach dem letzten BT der
nächste Test.
b. Automatic operation- time of function test
and duration test
Function / Duration test
Without connection of the luminaire to a CG-
Line+ monitoring system, the function test is
performed weekly at the time of the first com-
missioning or last reset.
The time of the duration test should always be
specified so that the following phase of batte-
ry charging is not implemented during acitve
times in the building.
The factory setting for the continuous operation
test intends that the first duration test is carried
out automatically 6 months + 12 hours after the
first commissioning or last reset. Following that,
the next test occurs precisely 6 months after
the last duration test.
Anmerkung:
Dadurch, dass die Inbetriebname meist tagsüber
erfolgt und der BT nach 6 Monaten + 12 Stunden
daher in der Nacht stattfindet, soll vermieden wer-
den, dass der Zeitpunkt des BTs in die Betriebszeit
des Gebäudes fällt.
Note:
as commissioning is usually carried out during
the day and the duration test therefore occurs
(following 6 months + 12 hours) during the
night, this should avoid the duration of the du-
ration test falling within the operating time of
the building.
* * ****** ***
IMPORTANT
gem./acc.to IEC 60598-2-22:2014

12 Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
Eine Veränderung der Betriebsart muss durch
ein kurzes Drücken ( < 1 s) am Testtaster
bestätigt werden. Nach einem Reset (Abklem-
men von Netz + Batterie oder langes Drücken
( >10 s )) werden die neuen Werte ebenfalls
übernommen.
A modification of operating mode must be
confirmed by pressing the test button < 1 s.
After a reset (Disconnecting the mains supply
and battery or via the test button (press and
hold for > 10 s )) the new parameter will also
be set.

xx0 AUTO BT Funktion AUS
der Betriebsdauertest (BT) muss manuell gestartet werden,
wenn nach 12 Monaten kein BT ausgeführt wurde, wechselt
die Betriebsanzeige von Grün auf Gelb
xx1 AUTO BT Funktion AN (werkseitige Einstellung)
der Betriebsdauertest wird 2x pro Jahr automatisch
gestartet
-






xx0 AUTO DT Function OFF
Duration test (DT) has to be started manually, if about 12
months no DT was made, the display changes from green
to yellow
xx1 AUTO DT Function ON (Default)
The duration test will be started automatically twice a year.
-





Sollte der Zeitpunkt auf diese Weise nicht auf
Betriebsruhezeiten gelegt werden können, kann
der automatische Betriebsdauertest bei CGLine+
Leuchten deaktiviert werden. Dazu muss der
Dipschalter 3 auf „Off“ geschaltet werden. Der
BT kann dann zum geeigneten Zeitpunkt per Test-
taster ( 5 – 10 s gedrückt halten) manuell gestartet
werden.
Sollte dieser Test nicht innerhalb von 12 Monaten
gestartet werden, macht eine gelbe LED-Anzeige
auf einen fälligen Test aufmerksam.
Blinkt die LED am Testtaster nach einem BT gelb,
wurde der BT nicht bestanden. Die Batterie (Best.
Nr. 400 71 353 667) ist auszutauschen. Dabei das
Datum der Inbetriebnahme auf der neuen Batterie
vermerken.
6.3 Dimmlevel
Einstellen der LED-Helligkeit im Netzbetrieb
durch Betätigung des Prüftasters:
Programmiersequenz:
- Betätigung des Prüftasters für t< 1 s
- Nach erstmaligem Aufleuchten der LED kann
nun die Helligkeit durch erneutes Betätigen des
Prüftasters in 3 Stufen (100% / 30% / 10%) ver-
ändert werden. Bei jedem Tastendruck wird die
Helligkeit um eine Stufe erhöht. Ist die höchste
Stufe erreicht, wird wieder bei der Niedrigsten
begonnen.
If the time cannot be set to occur during idle ope-
rating times in this way, the automatic duration
test can be deactivated with CGLine+ luminaires.
To implement this, switch the DIP switch 3 to
‚Off‘. The duration test can then be started manu-
ally at a suitable time with the test button (press
and hold for 5 – 10 s).
If this test is not started within 12 months, a
yellow LED on the luminaire lights up to signal a
due test.
When the LED at the test button blinks yellow
after a DT this test failed. The battery has to be
replaced (Order no. 400 71 353 667). Please note
the date of the first commissioning of the new
battery.
6.3 Dim-Level
Setting the brightness in mains mode by using
the test button:
- Push the test-button for t < 1 s
- After the first flash of the LED the brightness
can be altered by pushing the button again in 3
steps (100% / 30% / 10%). Every push of the
button raises the brightness by 1 step. If the
hightest step is reached it begins again with the
lowest.

13
Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
7 TEST und Anzeigeeinheit 7 TEST button and display
Auch bei zu geringer Umge-
bungstemperatur, siehe Spezifi
kationen unter 8.
If ambient temperature is too low,
see specification 8.
Batterie ist auszutauschen
Bestell Nr. 400 71 353 667
Exchange battery
Order No. 400 71 353 667
Farbe gelb: Mischfarbe aus
den Farben grün und rot
Colour yellow: a mixed colour from
green and red
Wichtigste Anzeigen amTesttaster/
Important displays with the test-
button
Status LED
Betriebsmodus
Operation mode
Keine Störung
No failure grün leuchtet lights up green
Notlicht Modus
Emergency mode LED ist aus
LED is off
Nachlaufendes Notlicht
Delay on mains return /blinkt 1 s grün, gelb im Wechsel
blinks 1 s green, yellow in rotation
Funktionstest
Function test grün blinkt
blinks green
Betriebsdauertest
Duration test grün blinkt
blinks green
Leuchte blockiert
Luminaire is blocked /blinkt 0,5 s grün, gelb im Wechsel
blinks 0.5 s green, yellow in rotation
Fehlermeldung
Failure indication
Ladestörung
Charging failure gelb blinkt langsam 0,5 Hz blinks yellow slow 0.5 Hz
Funktionstest nicht bestanden
Function test failed gelb blinkt langsam 0,5 Hz
blinks yellow slow 0.5 Hz
Betriebsdauertest nicht bestanden
Duration test failed gelb blinkt langsam 0,5 Hz
blinks yellow slow 0.5 Hz
Leuchtmittel-Störung
Lamp failure gelb blinkt schnell 2 Hz
yellow blinks fast 2 Hz
Sonstiges
Other
1-stündiger Notlichtbetrieb
1-h Emergency operation rot / red
Nach Betätigung
des Test-Tasters
für (t<1s)
After pushing
the test
button for
(t < 1s)
3-stündiger Notlichtbetrieb
3-h Emergency operation gelb / yellow
8-stündiger Notlichtbetrieb
8-h Emergency operation grün / green
2-stündiger Notlichtbetrieb
2-h Emergency operation
/red / yellow
Anzeige der
Leuchtenadresse
Display of
luminaire address
[100er] grün / green
[10er] gelb / yellow
[1er] rot / red
Betriebsdauertest nicht möglich,
da Batterie noch nicht voll
Duration not possible because
battery partly charged

rot für 1s nach dem der Taster
gelöst wurde
red for 1 s
after button was pushed
Reset der Leuchte
Reset of luminaire /0,5 s grün, 0,5 s rot
0,5 s green, 0,5 s red
Kein Betriebsdauertest in den letz-
ten 12 Monaten ausgeführt
No duration test during the last
12 month
gelb / yellow
a. Statusanzeigen / Status display
b. Tasterfunktionen / Function of the button
Dauer des Tastendrucks [s]
Duration pressing button [s]
Funktion / Function
< 1 - Anzeige der Notlichtbetriebsdauer / Display of emergency operating time
- Anzeige der Leuchtenadresse / Display of luminaire address
- Einstellung des Dimm-Level / Setting the dim-level
1- 5 Funktionstest starten / start function test
5- 10 Betriebsdauertest starten / stoppen / Start / stop duration test
10- 20 Reset der Leuchte / Reset of the luminaire
Legende / Legend
 LED Leuchtet / LED Lighting
LED leuchtet nicht / LED is off
 LED blinkt langsam / blinks slow 0,5 Hz / 1 Hz
LED blinkt schnell / blinks fast 2 Hz
(fast alternation)
OK TEST
Test: Failed / Nicht bestanden
Charge failure / Ladefehler
LED failure / LED-Fehler
Test required / erforderlich






14 Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
7.1 Überwachungseinrichtung CGLine+
Die Leuchten Style Variant 28011/28021 CGLine+
sind für den Anschluss an eine zentrale CGLine+
Überwachungseinrichtung. Jeder Leuchte der
Leuchtenserie CGLine+ ist eine individuelle,
unverwechselbare Identifikationsnummer mit 6
Ziffern zugeordnet.
Diese ID-Nummer muss für spätere Konfigurati-
onsarbeiten in den Installationsplan übertragen
werden. Dazu dient der abziehbare ID-Aufkleber
in der Leuchte.
An eine zentrale CGLine+ Überwachungseinrich-
tung können maximal 4 Busleitungen (2-adrig)
mit jeweils bis zu 100 Leuchten angeschlossen
werden.
Die max. Datenleitungslänge beträgt je Strang bei
0,5 mm2 : 330 m / 1,0 mm2 : 660 m /
1,5 mm2 : 1000 m
Busspannung: 22,5VDC
Max.Spg.-Abfall: 13VDC
Busstrom 400mA
Als Datenleitung kann eine ungeschirmte, 2-adri-
ge Leitung in freier Bus-Topologie zum Einsatz
kommen.
Jede an der Daten-Bus-Leitung angeschlossene
Leuchte wird vom CGLine+ Web-Controller au-
tomatisch erkannt. Der CGLine+ Web-Controller
kann den angeschlossenen Leuchten eine Kurz-
adresse zuweisen, die über die drei LEDs an der
Leuchte abgefragt werden kann.
Weitere Informationen zur Adressierung siehe
Betriebsanleitung der zentralen CGLine+ Überwa-
chungseinrichtung.
7.1 Luminaire monitoring CGLine+
The Style Variant 28011/28021CGLine+ luminaires
are prepared for connection to a central CGLine+
luminaire monitoring. An individual, distinct
identification number (6 characters) is assigned to
every luminaire in the CGLine+ luminaire series.
This ID number must be transferred to the
installation plan for subsequent configuration work.
The removable ID sticker in the luminaire can be
used for this.
To central CGLine+ monitoring system maximum
4 bus cables (2-core) with up to 100 luminaires
each can be connected. The max. data line length
per line is
0.5 mm2 : 330m / 1.0 mm2 : 660m /
1.5 mm2 : 1000m
Bus voltage: 22,5VDC
Max.voltage drop: 13VDC
Bus current 400mA
An unscreened, 2-core cable with free bus topo-
logy can be used as a data cable.
Each of the luminaires connected to the data bus
cable is automatically recognised by the CGLine+
web controller. The CGLine+ web controller can
assign a short address to the connected lumi-
naires, which can be polled via the three LEDs on
the luminaire.
For more information regarding addressing please
see operating instructions of a the central CG-
Line+ monitoring system.

15
Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
8 Technische Daten 8 Technical Data
9 Wartung / Instandhaltung
Halten Sie die für Instandhaltung, Wartung und
Prüfung von elektrischen Betriebsmitteln geltenden
Bestimmungen ein!
Im Fall von Rücksendungen benötigen Sie von uns
eine RMA- Nummer. Entnehmen Sie bitte weitere
Infos hierzu unserer Internetseite www.ceag.de!
Für Ersatzleuchtmittel kontaktieren Sie bitte
[email protected].
10 Entsorgung / Recycling
Beachten Sie bei der Entsorgung defekter Geräte die
gültigen Vorschriften für Recycling und Entsorgung.
Kunststoffteile sind mit entsprechenden Symbolen
gekennzeichnet. Der in der Leuchte eingebaute LiIon-
Akku ist- entsprechend der EU-Richtlinie
2006/66/EG- beim Wechsel an den Vertreiber oder an
einen zugelassenen Entsorger zurück zu geben und
darf nicht selbst entsorgt werden!
9 Servicing / Maintenance
Observe the relevant national regulations applying to
the maintenance, servicing and check-ing of electri-
cal apparatus !
In case of returns you need a RMA- number from us.
For further information see www.ceag.de!
Contact [email protected] for replacement of light
source
10 Disposal / Recycling
When disposing of defective devices, comply with valid
regulations for recycling and waste disposal. Plastic
parts are marked with corresponding symbols.
The LiIon battery integrated in the luminaire must be
returned to the seller or an approved disposal location
and must not be disposed of by the customer, in ac-
cordance with the 2006/66/EC directive.
Anschlussspannung
Power input
220-240 V AC, 50/60 Hz
Gehäusematerial
Housing material
Polycarbonat (850° C glühdrahtbeständig)
Polycarbonate (850 °C glow wire resistant)
Gehäusefarbe
Housing colour
weiß RAL 9010
white RAL 9010
Lichtstrom phiE/phiNenn am Ende der Nennbetriebsdauer
Luminous flux phiE/phiNenn at the end of rated operating time
28011
28021
1 h 100 %
1 h 87 %
3 h 70 %
3 h 45 %
8 h 25%
8 h 15 %
Leuchtmittel
Light source
28011: HighPower LED 3 x 1W
28021: HighPower LED 4 x 1 W
Anschlussleistung Netzbetrieb (Scheinleistung/Wirkleistung)
Power consumption mains operation (apparent/effective power)
28011: 7 VA / 6,6 W
28021: 8,8 VA / 8,3 W
Schutzklasse
Insulation class
II
Schutzart nach EN 60529
Protection category acc. to EN 60529
IP41 (mit optionalem Zubehör IP54)
IP41 (with accessories for IP54 option)
Umgebungstemperatur
Permissable ambient temperature
+5 °C .. +35 °C
Netzanschlussklemmen (2-fach für Durchverdrahtung)
Terminals (doubled for through wiring)
Doppelsteckklemme Netz, L,L´, PE bis 2,5 mm2(max. 6 A)
CGLine+ Bus bis 1,5 mm2
plug-in terminal mains, L,L´, PE up to 2.5 mm2(max. 6 A)
CGLine+ bus up to 1.5 mm2
Batterie
Battery
Lithium-Ionen 3,7 V / 4000 mAh m. Mehrfach Schutzbeschaltung
Lithium-Ionen 3.7 V / 4000 mAh with multiple protection circuit
Gewicht
Weight
1,1 kg

Eatons Ziel ist es, zuverlässige, effiziente und sichere
Stromversorgung dann zu bieten, wenn sie am meisten
benötigt wird. Die Experten von Eaton verfügen über ein
umfassendes Fachwissen im Bereich Energiemanagement
in verschiedensten Branchen und sorgen so für kundens-
pezifische, integrierte Lösungen, um anspruchsvollste
Anforderungen der Kunden zu erfüllen.
Wir sind darauf fokussiert, stets die richtige Lösung für jede
Anwendung zu finden. Dabei erwarten Entscheidungsträger
mehr als lediglich innovative Produkte. Unternehmen wen-
den sich an Eaton, weil individuelle Unterstützung und der
Erfolg unserer Kunden stets an erster Stelle stehen.
Für mehr Informationen besuchen Sie www.eaton.de.
Ihre Ansprechpartner finden Sie unter www.ceag.de.
At Eaton, we’re energized by the challenge of powering a
world that demands more. With over 100 years experience
in electrical power management, we have the expertise
to see beyond today. From groundbreaking products to
turnkey design and engineering services, critical industries
around the globe count on Eaton.
We power businesses with reliable, efficient and safe
electrical power management solutions. Combined with
our personal service, support and bold thinking, we are
answering tomorrow’s needs today. Follow the charge with
Eaton. Visit eaton.eu.
You will find your contact partner at www.ceag.de.
Eaton
EMEA Headquarters
Route de la Longeraie 7
1110 Morges, Switzerland
Eaton.eu
CEAG Notlichtsysteme GmbH
Senator-Schwartz-Ring 26
59494 Soest, Germany
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Web: www.ceag.de
© 2015 Eaton
Alle Rechte vorbehalten
Printed in Germany
Publikations-Nr. IB451056ML
Bestell-Nr. 40071860278(B)
January 2017
