Installation and Operation Instructions
EB7181 & EB7186 Series LED Beacons
Failure to install or use this product according to manufacturer’s recommendations may result in property
damage, serious bodily/personal injury, and/or death to you and those you are seeking to protect!
Do not install and/or operate this safety product unless you have read and understand the safety information
contained in this manual.
1. Proper installation combined with operator training in the use, care, and maintenance of emergency warning devices
are essential to ensure the safety of you and those you are trying to protect.
2. Exercise caution when working with live electrical connections.
3. This product must be properly grounded. Inadequate grounding and/or shorting of electrical connections can cause high
current arcing, which can cause personal injury and/or severe vehicle damage, including re.
4. Proper placement and installation are vital to the performance of this warning device. Install this product so that output
performance of the system is maximized and the controls are placed within convenient reach of the operator so that
s/he can operate the system without losing eye contact with the roadway.
5. It is the responsibility of the vehicle operator to ensure during use that all features of this product work correctly. In use,
the vehicle operator should ensure the projection of the warning signal is not blocked by vehicle components (i.e., open
trunks or compartment doors), people, vehicles, or other obstructions.
6. The use of this or any other warning device does not ensure all drivers can or will observe or react to a warning signal.
Never take the right-of-way for granted. It is your responsibility to be sure you can proceed safely before entering an
intersection, driving against tra󰀩c, responding at a high rate of speed, walking on or around tra󰀩c lanes.
7. This equipment is intended for use by authorized personnel only. The user is responsible for understanding and obeying
all laws regarding warning signal devices. Therefore, the user should check all applicable city, state, and federal laws
and regulations. The manufacturer assumes no liability for any loss resulting from the use of this warning device.
Available in two height proles, ECCO’s EB7181 and
EB7186 LED beacons are designed to meet ECE R65
Class I or II Specications. The EB7181 model features
a 2” height prole and a single row of LEDs while the 3”
tall EB7186 model features two rows of LEDs and is also
available with dual color warning capability.
Specications include 12-24VDC operation, multiple ash
patterns including simulated rotate and synchronization
capability. This manual provides information about
installation, function, safety, maintenance, replacement
parts and warranty.
Specications:
Size
EB7181: 6.5” L x 6.5” W x 2.3” H
EB7186: 6.5” L x 6.5” W x 3.3” H
Weight
EB7181: 1.2 lbs.
EB7186: 1.5 lbs.
Input Voltage: 12-24 VDC
Current Draw
EB7181: 6.2A
EB7186: 8.6A

Page 2 of 3
Important! This unit is a safety device and it must be connected to
its own separate, fused power point to assure its continued operation
should any other electrical accessory fail.
Caution: When drilling into any vehicle surface, make sure the area
is free from any electrical wires, fuel lines, vehicle upholstery, etc. that
could be damaged
Installation & Mounting:
Before installation, examine the LED beacon for transit damage.
Do not use damaged or broken parts.
Mounting:
1. The EB7181 series LED beacon should be
mounted to a at surface or one with the least
amount of curvature. The mounting location should
allow the maximum visibility of the warning device
to other road users, while allowing for su󰀩cient wire
access.
2. Using the supplied mounting gasket as a template,
mark the four (4) drill hole locations on the mounting
surface.
3. Drill mounting holes using a #29 (0.136” [3.45mm]
dia.) drill bit.
4. Drill a 5/16” [8mm] hole for the wires protruding from
the bottom of the unit. Remove any sharp edges
from this hole.
5. Mount the LED beacon along with the mounting
gasket, routing the wires through the 8mm hole and
use additional grommets or cable protection as
necessary to protect the wiring from any sharp
edges. Secure the LED beacon to the surface using
the M4x16mm self-tapping screws as supplied.
Wiring Instructions:
Blue Wire Function Table
Push Time Function
0-1 Sec. Next Pattern/on
1-3 Sec Previous Pattern
3-5 Sec. Factory Default(Pattern 1: Single Flash 125 FPM p1)
EB7181XX & EB7186XXX Flash Patterns
PATTERN
NO PATTERN DESCRIPTION REMARK
1ECE R65 Single Flash (125 FPM) Default)
For ECE R65
2ECE R65 Double Flash (125 FPM)
3ECE R65 Quad Flash (125 FPM)
4Rotator (125 FPM)
5Single Flash (75 FPM)
For SAE
6Double Flash (75 FPM)
7Quad Flash (75 FPM)
8 Rotator (75 FPM)
9 O󰀨 For SAE &
ECE R65
Flash Patterns Selection:
Flash patterns are selected by touching the blue wire to the black
ground (-) wire for less than a second. Holding the blue and black
wires for longer than a second toggles to the preceding ash pattern.
Synchronization:
Syncing capabilities are available with all compatible ECCO products
via the yellow wire with the ash patterns indicated in the charts
below:
1. Determine the desired style of ash pattern for each unit and set each
unit individually (without the yellow wires connected together) to
avoid confusion. It is also strongly recommended that the same style
of ash pattern be used on all units to produce the most e󰀨ective
warning pattern. NOTE: Phases A and B for each style of ash pat-
tern in the table denote the relative timing between units connected
in a synchronizing installation. To operate simultaneously, each unit
must be set to the same phase (A + A or B + B); to operate alternate-
ly, units must be set to have the opposite phase (A + B or B +A).
2. Connect the yellow sync wires together and check that the units are
ashing in a synchronized manner as expected. If a pattern on one
unit appears incorrect, the blue pattern select wire can be used to
cycle forward or backward on that individual unit until the correct
pattern is selected. Note: This will only change the pattern in the one
unit and will not a󰀨ect the other units connected by the yellow sync
wire.
3. If the yellow wire is unused, leave disconnected and isolated.

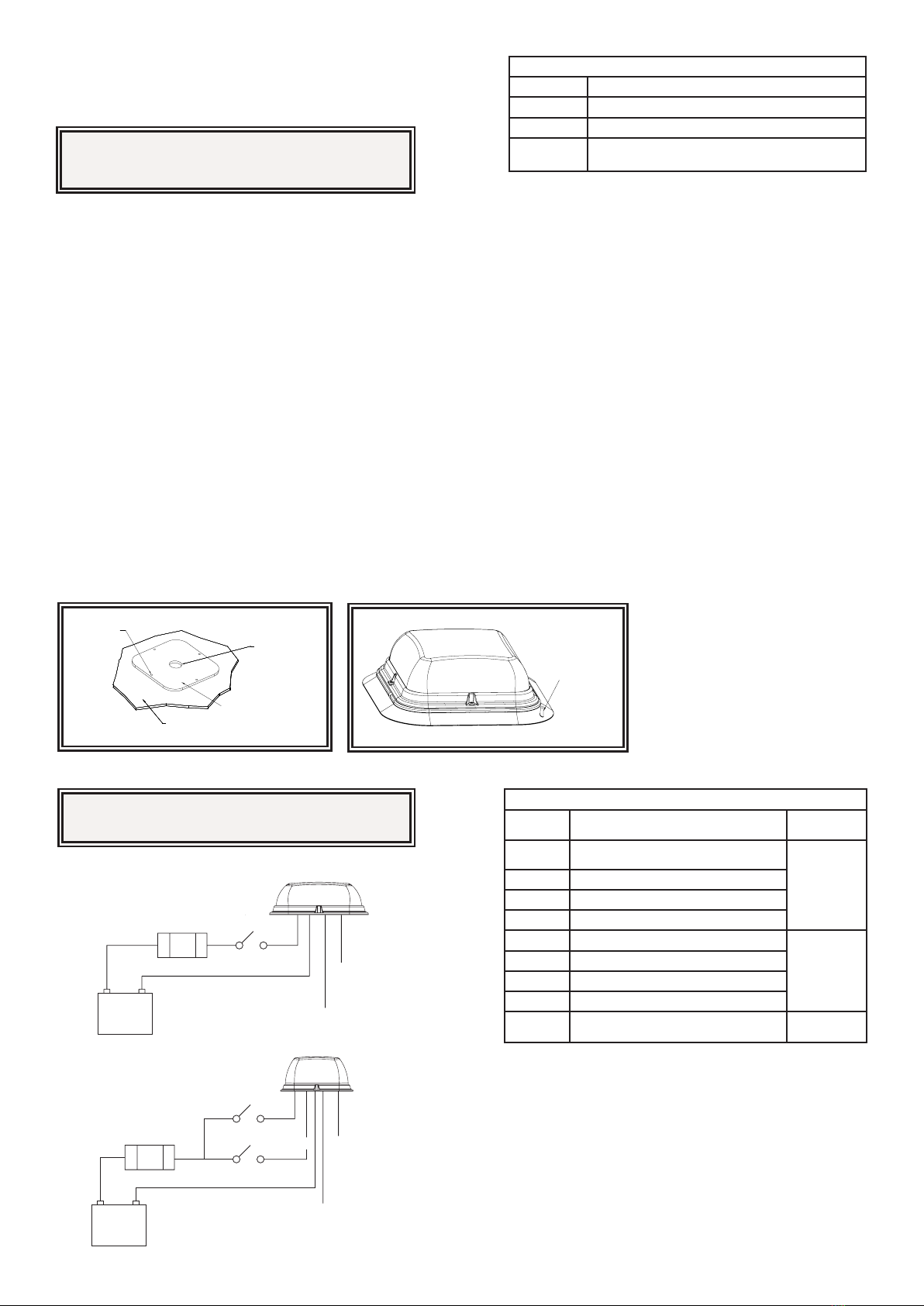

EB7186
EB7181
FUSE (7.5A)
(USER SUPPLIED)
SWITCH
(USER SUPPLIED)
RED -
POSITIVE(+)
BLACK -
GROUND (-)
BLUE - DIM/FLASH PATTERN SELECT
(ISOLATE WHEN NOT IN USE)
*DIMMING FEATURE: To activate feature
of this microbar, attach the BLUE wire to the
RED wire (+BATT)
YELLOW - SYNC
ISOLATE WHEN
NOT IN USE
(-)(+)
FUSE (10A)
(USER SUPPLIED)
SWITCH
(USER SUPPLIED)
RED -
POSITIVE (+)
BLACK -
GROUND (-)
BLUE - DIM/FLASH PATTERN SELECT
(ISOLATE WHEN NOT IN USE)
YELLOW - SYNC
ISOLATE WHEN NOT
IN USE
(-)(+)
SWITCH
(USER SUPPLIED)
WHITE - POSITIVE (+)
(DUAL COLOR ONLY)
MOUNTING
HOLE LOCATION
IF DESIRED DRILL
HOLE IN CENTER FOR
WIRE ACCESS UNDERNEATH
BEACON
BASE GASKET
MOUNTING
SURFACE
FIGURE 1
PULL/ROLL TAB
UPWARD TO
RELEASE VACUUM
FIGURE 2

Page 3 of 3
© 2019 ECCO
920-7180-00 Rev. C
ECCO Safety Group Europe
Unit 1, Green Park, Coal Road
[phone]
www.eccoesg.com
Seacroft, Leeds, England
Manufacturer Limited Warranty and Limitation of Liability:
Manufacturer warrants that on the date of purchase this product will conform to Manufacturer’s
specications for this product (which are available from the Manufacturer upon request). This Limited
Warranty extends for sixty (60) months from the date of purchase.
DAMAGE TO PARTS OR PRODUCTS RESULTING FROM TAMPERING, ACCIDENT, ABUSE,
MISUSE, NEGLIGENCE, UNAPPROVED MODIFICATIONS, FIRE OR OTHER HAZARD; IMPROPER
INSTALLATION OR OPERATION; OR NOT BEING MAINTAINED IN ACCORDANCE WITH THE
MAINTENANCE PROCEDURES SET FORTH IN MANUFACTURER’S INSTALLATION AND OPERATING
INSTRUCTIONS VOIDS THIS LIMITED WARRANTY.
Exclusion of Other Warranties:
MANUFACTURER MAKES NO OTHER WARRANTIES, EXPRESS OR IMPLIED. THE IMPLIED
WARRANTIES FOR MERCHANTABILITY, QUALITY OR FITNESS FOR A PARTICULAR PURPOSE, OR
ARISING FROM A COURSE OF DEALING, USAGE OR TRADE PRACTICE ARE HEREBY EXCLUDED
AND SHALL NOT APPLY TO THE PRODUCT AND ARE HEREBY DISCLAIMED, EXCEPT TO THE
EXTENT PROHIBITED BY APPLICABLE LAW. ORAL STATEMENTS OR REPRESENTATIONS ABOUT
THE PRODUCT DO NOT CONSTITUTE WARRANTIES.
Remedies and Limitation of Liability:
MANUFACTURER’S SOLE LIABILITY AND BUYER’S EXCLUSIVE REMEDY IN CONTRACT, TORT
(INCLUDING NEGLIGENCE), OR UNDER ANY OTHER THEORY AGAINST MANUFACTURER
REGARDING THE PRODUCT AND ITS USE SHALL BE, AT MANUFACTURER’S DISCRETION, THE
REPLACEMENT OR REPAIR OF THE PRODUCT, OR THE REFUND OF THE PURCHASE PRICE PAID
BY BUYER FOR NON-CONFORMING PRODUCT. IN NO EVENT SHALL MANUFACTURER’S LIABILITY
ARISING OUT OF THIS LIMITED WARRANTY OR ANY OTHER CLAIM RELATED TO THE
MANUFACTURER’S PRODUCTS EXCEED THE AMOUNT PAID FOR THE PRODUCT BY BUYER AT
THE TIME OF THE ORIGINAL PURCHASE. IN NO EVENT SHALL MANUFACTURER BE LIABLE FOR
LOST PROFITS, THE COST OF SUBSTITUTE EQUIPMENT OR LABOR, PROPERTY DAMAGE, OR
OTHER SPECIAL, CONSEQUENTIAL, OR INCIDENTAL DAMAGES BASED UPON ANY CLAIM FOR
BREACH OF CONTRACT, IMPROPER INSTALLATION, NEGLIGENCE, OR OTHER CLAIM, EVEN IF
MANUFACTURER OR A MANUFACTURER’S REPRESENTATIVE HAS BEEN ADVISED OF THE
POSSIBILITY OF SUCH DAMAGES. MANUFACTURER SHALL HAVE NO FURTHER OBLIGATION OR
LIABILITY WITH RESPECT TO THE PRODUCT OR ITS SALE, OPERATION AND USE, AND
MANUFACTURER NEITHER ASSUMES NOR AUTHORIZES THE ASSUMPTION OF ANY OTHER
OBLIGATION OR LIABILITY IN CONNECTION WITH SUCH PRODUCT.
This Limited Warranty denes specic legal rights. You may have other legal rights which vary from
jurisdiction to jurisdiction. Some jurisdictions do not allow the exclusion or limitation of incidental or
consequential damages.

Página 1 de 3
No instale y/o maneje este producto de seguridad sin haber leído y entendido la
información de seguridad que aparece en este manual.
1. Una correcta instalación y una formación del operador en el uso, cuidado y mantenimiento de los dispositivos de
emergencia son esenciales para su seguridad y las de aquellos que busca proteger.
2. Tenga cuidado cuando trabaje con conexiones eléctricas con corriente.
3. Este producto debe conectarse a tierra de manera adecuada. Una conexión inadecuada y/o un cortocircuito en la conexión
eléctrica pueden provocar una fuerte descarga eléctrica, que puede ocasionar daños a las personas y/o los vehículos,
incluyendo un incendio.
4. Una correcta colocación e instalación es fundamental para el desempeño de este dispositivo de aviso. Instale este
producto de manera que se maximice el desempeño del sistema y los controles queden situados al alcance del operador,
de manera que pueda manejar el sistema sin perder de vista la carretera.
5. Es responsabilidad del operador del vehículo asegurarse diariamente de que todas las funciones de este producto
marchan correctamente. Durante su uso, el operador del vehículo debe asegurarse de que la proyección de las señales
de aviso no se ve obstaculizada por los elementos del vehículo (p. e. maleteros o puertas de compartimentos abiertos),
personas, vehículos ni otros obstáculos.
6. El uso de este o cualquier otro dispositivo de aviso no asegura que todos los demás conductores se den cuenta o
reaccionen ante una señal de aviso. Nunca de por sentado que tiene la preferencia. Es responsabilidad suya asegurarse
de que puede avanzar con seguridad antes de entrar en una intersección, conducir en sentido contrario al tráco,
responder a grandes velocidades o andar en (o cerca de) carriles de tráco.
7. Este equipo está destinado solo al uso por parte de personal autorizado. El usuario es responsable de conocer y cumplir
con todas las leyes relacionadas con los dispositivos de señales de advertencia. Por lo tanto, el usuario debe comprobar
todas las disposiciones y leyes locales, regionales y nacionales aplicables. El fabricante no se hace responsable de las
pérdidas ocasionadas por uso de este dispositivo de advertencia.
En caso de no instalar o utilizar este producto conforme a las recomendaciones del fabricante se podrían
ocasionar daños materiales, lesiones personales graves y/o la muerte del usuario y de las personas que se
busca proteger.
¡ADVERTENCIA!
Disponible en dos perles de altura, los faros de LED EB7181
y EB7186 de ECCO están diseñados para cumplir con las
especicaciones del estándar SAE J845, Clase I. El modelo
EB7181 cuenta con un perl de altura de 5 cm (2 in) y una sola la
de LED, mientras que el modelo EB7186 de 7,6 cm (3 in) cuenta
con dos las de LED y también está disponible con dos colores de
advertencia. Las especicaciones incluyen el funcionamiento a 12
o 24 V CC, varios patrones de parpadeo, incluyendo la rotación
simulada y la capacidad de sincronización. Este manual ofrece
información sobre la instalación, el funcionamiento, la seguridad, el
mantenimiento, los repuestos y la garantía.
Especicaciones:
Tamaño
EB7181: 16,5 cm x 16,5 cm x 5,8 cm
EB7186: 16,5 cm x 16,5 cm x 8,3 cm
Peso
EB7181: 0,5 kg (1,2 lb)
EB7186: 0,6 kg (1,5 lb)
Voltaje de entrada: 12 a 24 V CC
Consumo
EB7181: 6,2 A
EB7186: 8,6 A
Instrucciones de instalación y
funcionamien a EB7181 y EB7186 Serie

Página 2 de 3
¡Importante! Esta unidad es un dispositivo de seguridad
y debe conectarse a un punto de alimentación con fusibles
exclusivo para asegurar su funcionamiento continuo en caso de
que otros accesorios eléctricos fallen.
Precaución: Cuando taladre la supercie de un vehículo,
asegúrese de que la zona está libre de cables eléctricos,
tuberías de combustible, tapicería del vehículo, etc. que
puedan resultar dañadas.
Instalación y motaje:
Antes de la instalación, compruebe que las cabezas LED no han
sufrido daños durante el transporte. No use piezas dañadas o
rotas.
Montaje:
1. El faro LED serie EB7181 debe montarse sobre una
supercie plana o una con la menor curvatura posible. La
ubicación del montaje debe permitir la máxima visibilidad
del dispositivo de advertencia por parte de los demás
usuarios de la carretera y dejar el espacio suciente para
acceder a los cables.
2. Usando como plantilla la junta de montaje que se
suministra, marque los cuatro (4) puntos para taladrar los
oricios en la supercie de montaje.
3. Taladre los oricios de montaje usando una broca del 29
(3,45 mm [0,136 in] de diámetro).
4. Taladre un oricio de 8 mm (5/16 in) para los cables que
salen de la parte inferior de la unidad. Elimine todos los
rebordes cortantes de este oricio.
5. Instale el faro de LED junto con la junta de montaje,
pasando los cables a través del oricio de 8 mm y use
arandelas o protecciones para cable adicionales, según sea
necesario para proteger los cables de los bordes cortantes.
Fije el faro LED a la supercie usando los tornillos
autoperforantes M4 x 16 mm que se suministran.
Instrucciones de cableado:
Tabla de funciones del cable amarillo
Tiempo presio-
nado
Función
0 a 1 segundo Siguiente patrón/encendido
1 a 3 segundos Patrón anterior
3 a 5 segundos Ajuste predeterminado de fábrica (patrón 1: un solo
destello 125 FPM p1)
Selección de patrones de destello:
Los patrones de parpadeo se seleccionan tocando el cable azul
con el cable de tierra negro (-) durante menos de un segundo.
Sostener los cables azul y negro durante más de un segundo
cambia al patrón de destello anterior.
Sincronización:
Las capacidades de sincronización están disponibles con todos los
productos ECCO compatibles a través del cable amarillo con los
patrones de destellos indicados en las tablas a continuación:
1. Determine el estilo deseado de patrón de destello para cada unidad
y congure cada unidad individualmente (sin los cables amarillos
conectados entre sí) para evitar confusion. También se recomienda
encarecidamente que se utilice el mismo estilo de patrón de
destellos en todas las unidades para producir la patrón de
advertencia. NOTA:
Las fases A y B para cada estilo de patrón de destello en la tabla
denotan el tiempo relativo entre las unidades conectadas en una
instalación sincronizada. Para operar simultáneamente, cada unidad
debe estar congurada en la misma fase (A + A o B + B); para
operar alternativamente, las unidades deben congurarse para tener
la fase opuesta (A + B o B + A).
2. Conecte los cables de sincronización amarillos y compruebe que las
unidades parpadean de forma sincronizada como se esperaba. Si
un patrón en uno La unidad parece incorrecta, el cable de selección
de patrón azul se puede usar para avanzar o retroceder en esa
unidad individual hasta que se seleccione el patrón correcto. Nota:
Esto solo cambiará el patrón en una unidad y no afectará a las otras
unidades conectadas por el cable de sincronización amarillo.
3. Si el cable amarillo no se utiliza, déjelo desconectado y aislado.
Patrones de parpadeo de EB7181XX y EB7186XXX
NÚM. DE
PATRÓN DESCRIPCIÓN DEL PATRÓN NOTAS
1ECE R65 Parpadeo único (125 ppm) (Por
defecto)
Para ECE
R65
2ECE R65 Parpadeo doble (125 ppm)
3EECE R65 Parpadeo cuádruple (125
ppm)
4Rotación (125 ppm)
5 Parpadeo único (75 ppm)
Para SAE
6 Parpadeo doble (75 ppm)
7 Parpadeo cuádruple (75 ppm)
8 Rotación (75 ppm)
9Apagado Para SAE y
ECE R65
EB7186
EB7181
FUSIBLE (7.5A)
(USUARIO SUMINISTRADO)
CAMBIAR
(USUARIO SUMINISTRADO)
ROJO -
POSITIVO (+)
NEGRO -
SUELO (-)
AZUL - SELECCIÓN DE PATRÓN DIM / FLASH
(AISLAR CUANDO NO ESTÉ EN USO)
* CARACTERÍSTICA DE DIMMING: Para activar la función
de esta microbarra, conecte el cable AZUL al
Cable ROJO (+ BATT)
AMARILLO - SINCRONIZACIÓN
AISLAR CUANDO
NO ESTA EN USO
(-)(+)
FUSIBLE (10A)
(USUARIO SUMINISTRADO)
CAMBIAR
(USUARIO SUMINISTRADO)
ROJO -
POSITIVO (+)
NEGRO -
SUELO (-)
AZUL - SELECCIÓN DE PATRÓN DIM / FLASH
(AISLAR CUANDO NO ESTÉ EN USO)
AMARILLO - SINCRONIZACIÓN
AISLAR CUANDO NO
EN USO
(-)(+)
CAMBIAR
(USUARIO SUMINISTRADO)
BLANCO - POSITIVO (+)
(SOLO COLOR DUAL)
MOUNTING
HOLE LOCATION
IF DESIRED DRILL
HOLE IN CENTER FOR
WIRE ACCESS UNDERNEATH
BEACON
BASE GASKET
MOUNTING
SURFACE
FIGURE 1
PULL/ROLL TAB
UPWARD TO
RELEASE VACUUM
FIGURE 2

© 2019 ECCO
920-7180-00 Rev. C Página 3 de 3
ECCO Safety Group Europe
Unit 1, Green Park, Coal Road
[phone]
www.eccoesg.com
Seacroft, Leeds, England
Garantía limitada y limitación de responsabilidad del fabricante
El fabricante garantiza que en la fecha de la compra este producto se ajustará a las especicaciones del
fabricante para este producto (que pueden solicitarse al fabricante). Esta Garantía Limitada tiene una
duración de treinta y seis (36) meses a partir de la fecha de compra.
EL DAÑO PRODUCIDO A LAS PIEZAS O PRODUCTOS COMO RESULTADO DE SU MANIPULACIÓN,
ACCIDENTE, ABUSO, MAL USO, NEGLIGENCIA MODIFICACIONES NO APROBADAS, FUEGO U
OTROS IMPREVISTOS; INSTALACIÓN O MANEJO INCORRECTOS; O UN MANTENIMIENTO QUE NO
SIGA LOS PROCEDIMIENTOS DE QUE SE ESPECIFICAN EN LAS INSTRUCCIONES DE INSTALACIÓN
Y MANTENIMIENTO DEL FABRICANTE ANULA ESTA GARANTÍA LIMITADA.
Exclusión de otras garantías
EL FABRICANTE NO HACE OTRAS GARANTÍAS, EXPRESAS O IMPLÍCITAS. LAS GARANTÍAS
IMPLÍCITAS DE COMERCIALIZACIÓN, CALIDAD O APTITUD PARA UN FIN PARTICULAR O QUE
PUDIERAN SURGIR DE UN ACUERDO, USO O PRÁCTICA COMERCIAL QUEDAN EXCLUIDAS POR
LA PRESENTE Y NO SE APLICARÁN AL PRODUCTO, EXCEPTO EN EL ÁMBITO PROHIBIDO POR LA
LEY APLICABLE. LAS AFIRMACIONES O REPRESENTACIONES ORALES ACERCA DEL PRODUCTO
NO CONSTITUYEN GARANTÍAS.
Compensaciones y limitación de responsabilidad
LA ÚNICA RESPONSABILIDAD DEL FABRICANTE Y LA ÚNICA COMPENSACIÓN DEL COMPRADOR
POR CONTRATO, AGRAVIO (INCLUYENDO NEGLIGENCIA) O BAJO CUALQUIER OTRA TEORÍA
CONTRA EL FABRICANTE EN LO REFERENTE AL PRODUCTO Y A SU USO SERÁ,
EXCLUSIVAMENTE A DISCRECIÓN DEL FABRICANTE, LA SUSTITUCIÓN O REPARACIÓN DEL
PRODUCTO O LA DEVOLUCIÓN DEL PRECIO DE COMPRA PAGADO POR EL COMPRADOR POR EL
PRODUCTO NO SATISFACTORIO. EN NINGÚN CASO EXCEDERÁ LA RESPONSABILIDAD DEL
FABRICANTE DERIVADA DE ESTA GARANTÍA LIMITADA O CUALQUIER OTRA RECLAMACIÓN
RELACIONADA CON LOS PRODUCTOS DEL FABRICANTE LA CANTIDAD PAGADA POR EL
PRODUCTO POR EL COMPRADOR EN EL MOMENTO DE COMPRA ORIGINAL. EL FABRICANTE
NO SERÁ BAJO NINGUNA CIRCUNSTANCIA RESPONSABLE DE LA PÉRDIDA DE BENEFICIOS,
EL COSTE DE EQUIPOS O MANO DE OBRA SUSTITUTORIA, DAÑOS A LA PROPIEDAD U OTROS
DAÑOS ESPECIALES, SUBSIGUIENTES O INCIDENTALES BASADOS EN CUALQUIER
RECLAMACIÓN DE INCUMPLIMIENTO DE CONTRATO, INSTALACIÓN INDEBIDA, NEGLIGENCIA O
CUALQUIER OTRA RECLAMACIÓN, INCLUSO EN EL CASO DE QUE EL FABRICANTE O UN
REPRESENTANTE DEL FABRICANTE HAYA SIDO AVISADO DE LA POSIBILIDAD DE DICHOS DAÑOS.
EL FABRICANTE NO TENDRÁ MÁS OBLIGACIONES O RESPONSABILIDADES CON RESPECTO AL
PRODUCTO O SU VENTA, MANEJO Y USO Y EL FABRICANTE NI ASUME NI AUTORIZA LA ASUNCIÓN
DE CUALQUIER OTRA OBLIGACIÓN O RESPONSABILIDAD EN RELACIÓN CON DICHO PRODUCTO.
Esta Garantía Limitada dene derechos legales especícos. Puede tener otros derechos legales que
varíen de una jurisdicción a otra. Algunas jurisdicciones no permiten la exclusión o limitación de daños
incidentales o derivados.

Instructions d’installation et d’exploitation
de la série EB7181 et EB7186
Page 1 sur 3
Disponible en deux prols de hauteur, EB7181 et EB7186,
les balises à DEL ECCO sont conçues pour satisfaire
aux spécications de la norme SAE J845 Classe I. Le
modèle EB7181 o󰀨re un prol de hauteur de 2 po et une
seule rangée de DEL tandis que le modèle EB7186 de 3
po de haut o󰀨re deux rangées de DEL et est également
disponible avec une fonction d’alerte à deux couleurs.
Les spécications comprennent l’alimentation en
12-24 Vcc, plusieurs modes de clignotement, y compris la
rotation simulée et une fonctionnalité de synchronisation.
Ce manuel contient des informations sur l’installation,
le fonctionnement, la sécurité, l’entretien, les pièces de
remplacement et la garantie.
N’installez et/ou n’utilisez ce produit de sécurité que si vous avez lu et compris les
informations de sécurité contenues dans ce manuel.
1. Une bonne installation et une parfaite connaissance de l’utilisation, de l’entretien et de la maintenance des dispositifs
d’avertissement d’urgence sont essentielles pour assurer votre sécurité et celle des personnes que vous cherchez à protéger.
2. Faites preuve de prudence lorsque vous manipulez des connexions électriques.
3. Ce produit doit être correctement mis à la terre. Une mise à la terre inappropriée et/ou un court-circuitage des connexions
électriques peuvent entraîner des arcs électriques de haute intensité qui peuvent, à leur tour, provoquer des blessures et/ou de
graves dommages au véhicule, notamment des incendies.
4. Un placement et une installation appropriés sont indispensables au bon fonctionnement de ce dispositif d’avertissement. Installez
ce produit de manière à ce que les performances de sortie du système soient maximisées et que les contrôles soient à portée de
main du conducteur pour lui permettre d’utiliser le système sans quitter des yeux la zone de travail.
5. Pendant l’utilisation, il incombe au conducteur du véhicule de s’assurer que toutes les fonctions de ce produit sont parfaitement
opérationnelles. En cours de fonctionnement, le conducteur du véhicule doit s’assurer que la projection du signal d’avertissement
n’est pas bloquée par des composants du véhicule (p. ex., co󰀨res ouverts ou portes de compartiment ouvertes), des personnes,
des véhicules ou d’autres obstacles.
6. L’utilisation de ce dispositif ou de tout autre dispositif d’avertissement ne garantit pas que tous les conducteurs verront le signal
d’avertissement ni qu’ils agiront en conséquence. Ne tenez jamais la priorité pour acquise. Vous êtes tenu de vous assurer que
vous pourrez agir en toute sécurité avant de vous engager dans une intersection, conduire en sens inverse de la circulation, réagir
à une vitesse élevée ou marcher sur des voies de circulation ou autour d’elles.
7. Cet équipement est conçu pour n’être utilisé que par du personnel autorisé. L’utilisateur est tenu de comprendre l’ensemble de
lois concernant les dispositifs de signaux d’avertissement. L’utilisateur est donc tenu de vérier toutes les réglementations et lois
municipales, nationales et fédérales applicables. Le fabricant n’assume aucune responsabilité pour une perte quelconque résultant
de l’utilisation de ce dispositif d’avertissement.
Le non-respect des recommandations d’installation ou d’utilisation du fabricant peut entraîner des
matériels, de graves blessures et/ou votre mort et celle de ceux que vous cherchez à protéger!
AVERTISSEMENT!
Caractéristiques techniques :
Taille
EB7181 : 6,5 po L x 6,5 po l x 2,3 po H
EB7186 : 6,5 po L x 6,5 po l x 3,3 po H
Poids
EB7181 : 1,2 lb
EB7186 : 1,5 lb
Tension à l’entrée : 12-24 Vcc
Consommation de puissance
EB7181 : 6,2 A
EB7186 : 8,6 A

Page 2 sur 3
Installation et xation :
Avant l’installation, examiner la balise à DEL en recherchant des
dommages éventuels dus au transport. Ne pas utiliser de pièces
endommagées ou cassées.
Tableau des fonctions du l jaune
Durée de
poussée
Fonction
0 à 1 s. Rythme suivant / marche
1 à 3 s Rythme précédent
3 à 5 s. Rythme par défaut (Rythme 1 : Clignotement
simple 125 c/minute p1)
mportant! Cette unité est un dispositif de sécurité et doit être
reliée à son propre point d’impulsion distinct muni d’un fusible
pour assurer son fonctionnement continu au cas où un autre
accessoire électrique tomberait en panne
Attention : lorsque vous percez un trou dans une surface de
véhicule, assurez-vous que cette zone est exempte de ls électriques,
de canalisations d’essence, de garniture souple, etc. qui pourraient
être endommagés
Instructions de câblage :
Sélection des motifs de ash :
Les motifs de ash sont sélectionnés en mettant le l bleu en contact
avec le l noir de mise à la terre (-) pendant moins d’une seconde.
Si vous maintenez les ls bleu et noir pendant plus d’une seconde,
vous passez au modèle de ash précédent.
Synchronisation:
Les capacités de synchronisation sont disponibles avec tous les
produits ECCO compatibles via le l jaune avec les modèles de ash
indiqués dans les tableaux ci-dessous:
1. Déterminez le style de ash souhaité pour chaque unité et réglez
chaque unité individuellement (sans les ls jaunes connectés en-
semble) sur
éviter la confusion. Il est également fortement recommandé d’utiliser
le même style de motif de ash sur toutes les unités pour produire
les
motif d’avertissement. REMARQUE: les phases A et B pour chaque
style de motif de ash dans le tableau indiquent la synchronisa-
tion relative entre les unités connectées dans une installation de
synchronisation. Pour fonctionner simultanément, chaque unité doit
être réglée sur la même phase (A + A ou B + B); pour fonctionner
en alternance, les unités doivent être réglées pour avoir la phase
opposée (A + B ou B + A).
2. Connectez les ls de synchronisation jaunes ensemble et vériez que
les unités clignotent de manière synchronisée comme prévu. Si un
motif sur un
l’unité semble incorrecte, le l bleu de sélection de motif peut être
utilisé pour avancer ou reculer sur cette unité individuelle jusqu’à ce
que le motif correct soit sélectionné. Remarque: Cela ne changera
le modèle que dans une unité et n’a󰀨ectera pas les autres unités
connectées par le l de synchronisation jaune.
3. Si le l jaune n’est pas utilisé, laissez-le déconnecté et isolé.
Fixation :
1. La balise à DEL de la série EB7181 doit être xée sur une
surface plane ou avec le moins de courbure possible.
L’emplacement de xation doit permettre la visibilité
maximale du dispositif d’avertissement pour les autres
usagers de la route, tout en permettant un acheminement
su󰀩sant des ls.
2. En utilisant le joint de xation comme modèle, marquer
l’emplacement de perçage des quatre (4) trous de perçage
sur la surface de montage.
3. Percer les trous de xation avec une mèche No 29 (0,136
po [3,45 mm] de diamètre).
4. Forer un trou de 5/16 po [8 mm] pour les ls sortant de la
partie inférieure de l’appareil. Éliminer les arêtes vives de
ce trou.
5. Monter la balise à DEL avec le joint de xation, en ache
inant les ls à travers le trou de 8 mm et utiliser des
œillets supplémentaires ou des protections de câble
si nécessaire pour protéger le câblage de toutes les
arêtes vives. Fixer la balise à DEL à la surface à l’aide des
vis auto-taraudeuses M4x16 mm fournies.
Rythmes de clignotement pour EB7181XX & EB7186XXX
Nº DU
RYHTME DESCRIPTION DU RYTHME REMARQUE
1Clignotement simple DU ECE R65 (125 pi/
min) (par défaut)
Pour ECE
R65
2Double clignotement du ECE R65 (125
pi/min)
3Quadruple clignotement du ECE R65 (125
pi/min)
4Rotateur (125 pi/min)
5Single clignotement (75 pi/min)
Pour SAE
6Double clignotement (75 pi/min)
7Quadruple clignotement (75 pi/minM)
8 Rotateur (75 pi/min)
9 En arrêt Pour SAE &
ECE R65
EB7186
EB7181
FUSIBLE (7,5 A)
(UTILISATEUR FOURNI)
COMMUTATEUR
(UTILISATEUR FOURNI)
ROUGE -
POSITIF (+)
NOIR -
SOL (-)
BLEU - DIM / FLASH SELECT MOTIF
(ISOLÉ QUAND NON UTILISÉ)
* FONCTION GRADATION: Pour activer la fonction
de ce microbar, attachez le fil BLEU au
Fil ROUGE (+ BATT)
JAUNE - SYNC
ISOLER QUAND
HORS SERVICE
(-)(+)
FUSIBLE (10A)
(UTILISATEUR FOURNI)
COMMUTATEUR
(UTILISATEUR FOURNI)
ROUGE -
POSITIF (+)
NOIR -
SOL (-)
BLEU - DIM / FLASH SELECT MOTIF
(ISOLÉ QUAND NON UTILISÉ)
JAUNE - SYNC
ISOLER SI NON
EN USAGE
(-)(+)
COMMUTATEUR
(UTILISATEUR FOURNI)
BLANC - POSITIF (+)
(DOUBLE COULEUR
UNIQUEMENT)
PULL/ROLL TAB
UPWARD TO
RELEASE VACUUM
FIGURE 2
MOUNTING
HOLE LOCATION
IF DESIRED DRILL
HOLE IN CENTER FOR
WIRE ACCESS UNDERNEATH
BEACON
BASE GASKET
MOUNTING
SURFACE
FIGURE 1

Page 3 sur 3
© 2019 ECCO
920-7180-00 Rev. C
ECCO Safety Group Europe
Unit 1, Green Park, Coal Road
[phone]
www.eccoesg.com
Seacroft, Leeds, England
Garantie limitée du fabricant et limitation de responsabilité :
Le fabricant garantit qu’à la date d’achat, ce produit était conforme aux spécications du fabricant
concernant ledit produit (qui sont disponibles auprès du fabricant sur demande). Cette garantie limitée est
valable pendant trente-six (36) mois à compter de la date d’achat.
LES DOMMAGES AUX PIÈCES OU AUX PRODUITS RÉSULTANT D’UNE ALTÉRATION, D’UN
ACCIDENT, D’UN ABUS, D’UNE MAUVAISE UTILISATION, D’UNE NÉGLIGENCE, DE MODIFICATIONS
NON APPROUVÉES, D’UN INCENDIE OU D’UN AUTRE DANGER, OU L’ENTRETIEN DES PIÈCES ET
DES PRODUITS NON CONFORMÉMENT AUX PROCÉDURES DE MAINTENANCE STIPULÉES DANS
LES INSTRUCTIONS D’INSTALLATION ET DE FONCTIONNEMENT ANNULENT CETTE GARANTIE
LIMITÉE.
Exclusion de toutes autres garanties :
LE FABRICANT NE DONNE AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE. LES GARANTIES
IMPLICITES DE QUALITÉ MARCHANDE, DE QUALITÉ OU D’ADÉQUATION À UN USAGE
PARTICULIER, OU DÉCOULANT D’UNE NÉGOCIATION, DE L’UTILISATION OU DE PRATIQUES
COMMERCIALES SONT EXCLUES PAR LA PRÉSENTE, NE S’APPLIQUENT PAS AU PRODUIT ET
SONT EXPRESSÉMENT REJETÉES, SAUF DANS LA MESURE OÙ CETTE RENONCIATION SERAIT
INTERDITE PAR LA LOI EN VIGUEUR. LES DÉCLARATIONS ET ANNONCES ORALES CONCERNANT
LE PRODUIT NE CONSTITUENT PAS DES GARANTIES.
Recours et limitation de responsabilité :
LA SEULE RESPONSABILITÉ DU FABRICANT ET LE RECOURS EXCLUSIF DE L’ACHETEUR EN
RESPONSABILITÉ CONTRACTUELLE, DÉLICTUELLE (COMPRENANT LA NÉGLIGENCE), OU EN
VERTU DE TOUT AUTRE PRINCIPE DE DROIT À L’ENCONTRE DU FABRICANT CONCERNANT LE
PRODUIT ET SON UTILISATION SE LIMITENT, À LA DISCRÉTION DU FABRICANT, AU
REMPLACEMENT OU À LA RÉPARATION DU PRODUIT, OU AU REMBOURSEMENT DU PRIX D’ACHAT
PAYÉ PAR L’ACHETEUR POUR LE PRODUIT NON CONFORME. LA RESPONSABILITÉ DU FABRICANT
DÉCOULANT DE CETTE GARANTIE LIMITÉE OU DE TOUTE AUTRE RÉCLAMATION PORTANT SUR
SES PRODUITS NE PEUT EN AUCUN CAS DÉPASSER LE MONTANT PAYÉ POUR LE PRODUIT PAR
L’ACHETEUR AU MOMENT DE L’ACHAT INITIAL. LE FABRICANT NE PEUT EN AUCUN CAS ÊTRE
TENU RESPONSABLE DES PERTES DE BÉNÉFICES, DU COÛT DE TOUT ÉQUIPEMENT DE
SUBSTITUTION OU DE LA MAIN-D’OEUVRE, DES DOMMAGES AUX BIENS OU AUTRES DOMMAGES
SPÉCIAUX, CONSÉCUTIFS OU INDIRECTS FONDÉS SUR TOUTE RÉCLAMATION POUR RUPTURE
DE CONTRAT, MAUVAISE INSTALLATION, NÉGLIGENCE OU AUTRE ACTION LÉGALE, MÊME SI
LE FABRICANT OU L’UN DE SES REPRÉSENTANTS A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE CES
DOMMAGES. LE FABRICANT N’A AUCUNE AUTRE OBLIGATION NI RESPONSABILITÉ EU ÉGARD
AU PRODUIT OU À SA VENTE, SON FONCTIONNEMENT ET SON UTILISATION, ET IL N’ASSUME ET
N’AUTORISE PERSONNE À ASSUMER UNE AUTRE OBLIGATION OU RESPONSABILITÉ QUE
CONQUE EN RELATION AVEC CE PRODUIT.
Cette garantie limitée confère des droits légaux spéciques. Il se peut que vous ayez d’autres droits légaux
qui varient d’un pays à l’autre. Certains états n’autorisent pas l’exclusion ou la limitation des dommages
indirects ou consécutifs.

Seite 1 von 3
Die in zwei Höhenprolen verfügbaren Blinklicht-LEDs EB7181
und EB7186 von ECCO sind auf die Spezikationen der
ECE-R65-Klasse I oder II ausgelegt. Das Modell EB7181 verfügt
über ein Höhenprol von 2“ und eine einfache LED-Reihe,
während das große Modell EB7186 mit 3“ über zwei LED-Reihen
verfügt und auch mit dualer Farbwarnfunktion erhältlich ist. Die
Spezikationen umfassen den Betrieb mit 12 - 24 V Gleichstrom,
mehrere Blinkmuster einschließlich Simulationsdreh- und
Synchronisierungsfunktion. Dieses Handbuch bietet Informationen
zu Installation, Funktion, Sicherheit, Wartung, Ersatzteilen und
Garantie.
Specications:
Größe
EB7181: 6,5” L x 6,5” B x 2,3” H
EB7186: 6,5” L x 6,5” B x 3,3” H
Gewicht
EB7181: 1,2 lbs.
EB7186: 1,5 lbs.
Eingangsspannung: 12 - 24 V Gleichstrom
Stromaufnahme
EB7181: 6,2 A
EB7186: 8,6 A
Installieren und/oder betreiben Sie dieses Sicherheitsprodukt nicht, bevor Sie die in
diesem Handbuch enthaltenen Sicherheitsinformationen gelesen und verstanden haben.
1. Die ordnungsgemäße Installation in Kombination mit der Schulung des Bedienpersonals in Verwendung, Pege und
Wartung von Notfallwarngeräten ist unverzichtbar, um Ihre Sicherheit und die Sicherheit derjenigen, die Sie schützen
möchten, zu gewährleisten.
2. Lassen Sie beim Arbeiten mit elektrischen Anschlüssen Vorsicht walten.
3. Dieses Produkt muss ordnungsgemäß geerdet werden. Unzureichende Erdung und/oder Kurzschlüsse bei den elektrischen
Verbindungen kann/können zu hohen Stromlichtbogen führen, die Verletzungen und/oder schwere Schäden am Fahrzeug
einschließlich Feuer verurs chen können.
4. Die richtige Platzierung und Installation sind entscheidend für die Leistung dieses Warngeräts. Installieren Sie dieses Pr
dukt in einer Weise, in der die Leistung des Systems maximiert wird und die Steuerungen sich in bequemer Reichweite des
Fahrers benden, sodass er das System bedienen kann, ohne den Blickkontakt zur Fahrbahn zu verlieren.
5. Es liegt in der Verantwortung des Fahrers, bei der Verwendung sicherzustellen, dass alle Funktionen dieses Produkts
ordnungsgemäß arbeiten. Der Fahrer sollte bei der Verwendung sicherstellen, dass die Projektion des Warnsignals nicht
durch Fahrzeugkomponenten (d. h. o󰀨ene Ko󰀨erräume oder Abteiltüren), Personen, Fahrzeuge oder andere Hindernissen
blockiert wird.
6. Durch die Verwendung dieses oder eines anderen Warngeräts wird nicht gewährleistet, dass alle Fahrer Notfallwarnsignale
beachten können oder beachten oder auf ein Warnsignal reagieren. Betrachten Sie das Vorfahrtsrecht niemals als gewährt.
Es liegt in Ihrer Verantwortung, sicher zu sein, dass Sie sicher vorgehen können, bevor Sie sich auf eine Kreuzung bew
gen, gegen den Verkehr fahren, mit hoher Geschwindigkeit reagieren oder zu Fuß auf oder um Fahrspuren gehen.
7. Die Ausrüstung ist ausschließlich für die Verwendung durch befugtes Personal bestimmt. Der Benutzer ist dafür veran
wortlich, alle Gesetze zu Warnsignalgeräten zu verstehen und zu befolgen. Daher sollte der Benutzer alle geltenden
kommunalen, regionalen und nationalen Gesetze und Vorschriften überprüfen. Der Hersteller übernimmt keine Haftung für
Verluste aus der Verwendung dieses Warngeräts.
Failure to install or use this product according to manufacturers recommendations may result in property
damage, serious bodily/personal injury, and/or death to you and those you are seeking to protect!
Installations- und Betriebsanleitung
Reihe EB7181 und EB7186
