Ecotap 669914 User manual

DC 30 Snellader
Handboek | Manual | Anleitung | Manuel
YOU’RE IN CHARGE

NEDERLANDS

3. www.ecotap.nl 20-04-22
NEDERLANDS
INHOUDSOPGAVE
1 Inleiding 4
2 Algemeen 5
2.1 Garantie 5
2.2 Symbolen in deze handleiding en laadsysteem 5
3 Apparaat omschrijving 5
3.1 Toepassing 5
3.2 Accessoires 6
3.3 Veiligheidsvoorzieningen 6
4 Veiligheid 6
4.1 Veiligheidsvoorschriften 6
5 Verplichte controles voor ingebruikname 7
6 Gebruik / installatie handleiding 7
6.1 Montage op de wand 7
6.2 Montage op montagerek 7
6.3 Openen deksel 9
6.4 Boormal 9
6.5 Kabelinvoer en trekontlasting 9
7 Onderhoud 10
8 Transport en opslag 10
9 Storing uitleg 10
10 Werking en bediening laadsysteem 10
11 Technische specificaties 11
12 Contactgegevens leverancier 13
13 EU-Conformiteitsverklaring 14

4. www.ecotap.nl 20-04-22
1. INLEIDING
Hartelijk dank dat u heeft gekozen voor een DC lader van Ecotap® .
Deze handleiding beschrijft de DC lader.
In deze handleiding staat belangrijke informatie voor een goede en veilige installatie en
gebruik van de DC lader.
Het laadstation is ontworpen om voertuigen die voorzien zijn van een mode 4 laadsysteem
met stekkersysteem conform een CHAdeMO connector dan wel een CCS2 connector te
laden. Het laadstation zal samen met het voertuig en installatie de veiligste keuze maken
waardoor het voertuig snel en veilig kan worden opgeladen.
Het gehele laadstation voldoet aan de richtlijn 2014/35/EU betreffende de harmonisatie
van de wetgevingen inzake elektrisch materiaal binnen bepaalde spanningsgrenzen
(herschikking van alle eerdere uitgebrachte versies).
Deze handleiding geeft inzicht hoe het laadstation veilig geïnstalleerd en gebruikt kan
worden. Deze handleiding is opgesteld zodat de werking en technische levensduur van het
laadstation maximaal zal zijn.
Deze handleiding is met grote zorg opgesteld. Echter, mochten er toch nog
onduidelijkheden zijn, neem dan contact op met uw leverancier alvorens u het laadstation
gaat installeren.
Het goed functioneren van het laadstation kan uitsluitend worden gegarandeerd indien het
laadstation door een gemachtigde en erkende installateur / monteur wordt.
Lees deze handleiding nauwkeurig door voordat u het laadsysteem gaat installeren
en gebruiken. Bewaar deze handleiding in de omgeving van het laadsysteem zodat de
instructies en veiligheidsvoorschriften altijd voorhanden zijn.
© Copyright
Niets uit deze uitgave mag worden gekopieerd, vermenigvuldigd of worden opgeslagen in
een retrieval systeem zonder schriftelijke toestemming van Ecotap® B.V.
Dit is de oorspronkelijke handleiding, geschreven in de Nederlandse taal.
Installatie video:
NEDERLANDS

5. www.ecotap.nl 20-04-22
2. ALGEMEEN
2.1 Garantie
Hier gelden de Algemene leveringsvoorwaarde van Ecotap® B.V.
Ecotap® B.V. kan niet aansprakelijk worden gesteld voor letsel of schade indien het
laadsysteem wordt gewijzigd, beschadigd, omgebouwd of wordt uitgebreid met andere
componenten of niet wordt gebruikt volgens de gestelde instructies en voorwaarden.
2.2 Symbolen in deze handleiding en laadsysteem
Symbool Betekenis
Let op!
Belangrijke instructie.
Elektrisch gevaar.
Bij onderhoud: eerst spanningsvrij maken en diverse
meettesten uitvoeren alvorens onderhoud te plegen.
Dragen van speciale handschoenen.
Spanningsvrij maken van elektrische installatie.
Handleiding lezen verplicht.
3. APPARAAT OMSCHRIJVING
3.1 Toepassing
Het laadstation is speciaal ontworpen voor intensief gebruik.
Locaties die niet geschikt zijn om het laadstation te plaatsen:
- Kleine afgesloten ruimtes < 4m3
- De voorkeur van de positie van het laadstation is niet direct in
de volle zon.
NEDERLANDS

6. www.ecotap.nl 20-04-22
3.2 Accessoires
De volgende accessoires maken geen deel uit van de leveringsomvang:
- Gereedschappen
- Montagerek voor vrijstaande situatie
- Schroefbit tbv. openmaken lader
3.3 Veiligheidsvoorzieningen
- Afsluitbaar door middel van speciaal schroeven
- Elektrische beveiligingen geïntegreerd
- Trekontlastingen
- IP54 waterdichtheid klasse
4. VEILIGHEID
Lees de volgende veiligheidsvoorschriften goed door voordat u het laadsys-
teem gaat installeren en in gebruik gaat nemen.
4.1 Veiligheidsvoorschriften
Voordat u het laadstation gaat plaatsen maak u de locatie veilig voor omstanders. Laat op
deze werkplek NOOIT kinderen toe. Zorg dat NIEMAND die niets met de werkzaamheden
heeft te maken op de werkplek komt.
Laat u nooit afleiden tijdens de werkzaamheden.
Zorg te allen tijde voor een gezonde houding tijdens u werkzaamheden.
Laat gereedschappen en onderdelen van het laadstation niet onbeheerd.
Zorg dat het gereedschap schoon en droog is.
Tijdens slecht weer met regenval zorgen dat het laadstation, gereedschap en onderdelen
droog blijven.
Tijdens de montage werkzaamheden zorgdragen dat er geen struikelgevaar
ontstaat door objecten of materialen.
Draag tijdens de gehele handeling van het plaatsen en aansluiten goede en
geschikte handschoenen bij bijzondere handelingen.
Zorg te allen tijde dat bij het spanning vrij maken van de installatie dat het
meetinstrument, dat voor het controleren hiervan, meerdere malen wordt
gecontroleerd op werking.
NEDERLANDS

7. www.ecotap.nl 20-04-22
5. VERPLICHTE CONTROLES VOOR INGEBRUIKNAME
De volgende controles zijn verplicht voor de installatie / ingebruikname
van het laadstation. Gebruik het laadstation NOOIT als de bij 1 of meerdere
controles blijkt dat stroomtoevoer of stabiliteit van het laadstation niet
voldoet.
Voer de onderstaande controles altijd uit voordat er spanning op het laad-
station wordt gezet.
√Alle onderstaande werkzaamheden volledig conform NEN 1010 en 3140.
√Controleer bij de aansluitklemmen of de juiste volgorde is gehandhaafd.
√Controleer of de aders goed vast zijn gedraaid 4 tot 5 Nm.
√Controleer of de aardverbinding is gemonteerd op de aansluitklem geheel
volgens de Norm NEN1010/EU/35.
√Controleer of de wandlader stevig is gemonteerd op de wand of
montagerek.
√Controleer of de afdichtingen (kabelingangen) van het laadstation goed
zijn aangedraaid..
6. GEBRUIK / INSTALLATIE HANDLEIDING
6.1 Montage op de wand
Voor het installeren van de lader op een wand met de bijgeleverde montage beugel zie de
onderstaande tekening voor het losmaken en bevestigen van de montage beugel.
Een perfecte hoogte van de lader is tussen de 75cm en 95cm van af de onderzijde van de
lader. (zodanig dat de kabelhouder zich op een hoogte tussen 95 cm en 115 cm bevindt)
De voorkeur van de positie van het laadstation is niet direct in de volle zon
6.2 Montage op rek
Voor het installeren van het fundatierek is een gat van ongeveer
L400 x B250 x diepte 700mm nodig.
De voedingskabel kan via de onderste naar de bovenste uitsparing worden geleid.
Het (zwarte) montageframe dient dan eerst te worden verwijderd.
Middels de bouten van het zwarte montageframe kan de lader op het rek gemonteerd
worden.
Het zwarte montageframe is niet nodig voor een montage op een fundatierek.
Zie figuur 1,2 en 3
NEDERLANDS

8. www.ecotap.nl 20-04-22
Figuur 1
Figuur 2
Figuur 3
NEDERLANDS

9. www.ecotap.nl 20-04-22

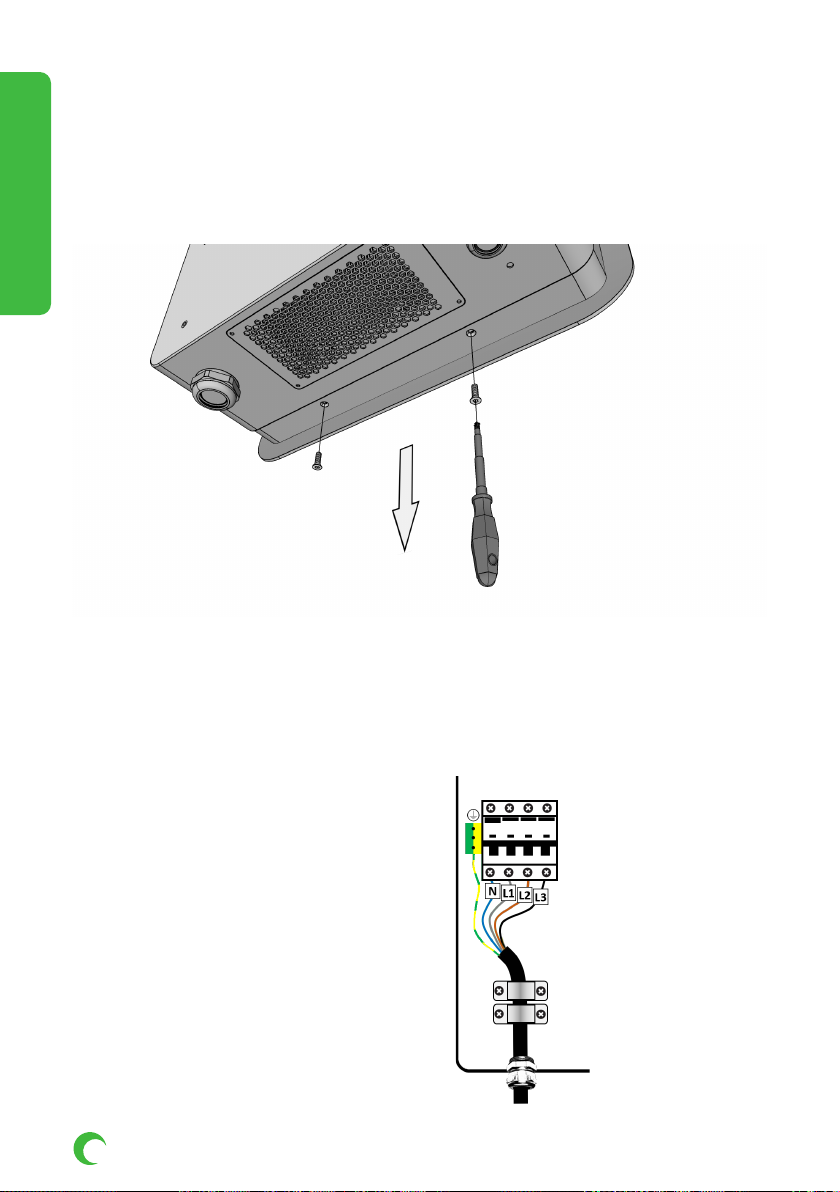

6.3 Openen van de deksel
Voor het openmaken van de deksel gaat u als volgt te werk.
Met de bijgeleverde schroefbit zijn de schroeven aan de onderzijde van de lader te
verwijderen.
De deksel kan nu er af gehaald worden. Zie figuur 4
Voer deze stappen in omgekeerde volgorde uit om de deur te sluiten.
Figuur 4
6.4 Boorinstructie
Bepaal de hoogte van de DC lader. De bovenzijden van de DC lader steekt 16 Cm boven de
twee hoogste boorgaten uit.
6.5 Kabelinvoer en vastzetten trekontlasting
Voedingskabel aan de onderzijde invoeren
en de kabelwartel M32 stevig aandraaien.
De kabel vastmaken met de aanwezige
trekontlastingbeugel welke in de lader is
gemonteerd.
Sluit de aders van de kabel aan op de
aanwezige klemmen hoofdschakelaar (max.
5Nm).
NEDERLANDS

10. www.ecotap.nl 20-04-22
7. ONDERHOUD
Maak het laadstation altijd spanningsvrij en lees de gebruiksaanwijzing
voordat je onderhoud of storingen gaat behandelen.
Reparatie of vervangen van componenten mag alleen met de door de
leverancier goed bevonden producten. Reparaties en vervangingen
dienen altijd door een bevoegd / specialist worden uitgevoerd.
Het onderhoud moet altijd voldoen en worden uitgevoerd conform
NEN3140 en NEN 50110 laagspanning Euro-norm.
Controleer het laadstation op lekkages. Contoleer de aansluitingen van de
hoofdstroombekabeling en zorg voor een vaste verbinding van max. 5 Nm.
Beschadigingen aan het laadpunt behandelen met roestwerende verf.
8. TRANSPORT EN OPSLAG
Vervoer het laadstation vlak en in de bijgeleverde doos en voorkom dat de lak beschadigt.
Dit zal roestvorming kunnen veroorzaken.
Het opslaan van het laadstation bij voorkeur in een droge, niet vochtige ruimte.
9. STORING UITLEG
Bij niet functioneren van het laadstation, direct contact opnemen met de desbetreffende
back office provider.
Maak onder geen beding zelf het laadstation open!
Dit is levensgevaarlijk.
Alleen gecertificeerde monteurs / installateurs welke beschikken over de juiste meet
gereedschappen mogen de lader aansluiten en voor reparaties openen.
LET OP!
Alle werkzaamheden en aanpassingen aan het laadstation dienen minimaal te voldoen aan
de NEN1010 /3140
10. WERKING EN BEDIENING LAADPUNT
Het laadstation is te bedienen met de laadpas of een gelijkwerkende
sleutelhanger.
Het laadstation dient nog wel te worden geregistreerd.
Bij het laadstation zit een begeleidende brief welke u door het registratieproces zal leiden,
deze brief is bestemd voor de eigenaar van het laadstation.
Zodra de registratie is voltooid kan het laadstation in gebruik genomen worden, alle
instellingen voor het gebruik van het laadstation zijn dan ingesteld via de draadloze
verbinding welke het laadstation zelf middels 3G/UMTS/GPRS opbouwt met het internet.
NEDERLANDS

11. www.ecotap.nl 20-04-22
10.1 Werking
U neemt de stekker uit de houder van het laadstation en plaats deze in uw voertuig.
De procedure start door middel van door de laadpas kort voor het scanpunt te houden.
Als eerste wordt de stekker vergrendeld in het voertuig.
De signaallamp op het laadstation zal groen gaan knipperen (kan 1 a 2 minuten duren)
Daarna communiceert het laadstation met het voertuig en het BackOffice systeem. Als alle
veiligheid en pasgegevens zijn gecontroleerd, wordt het laadproces gestart. De signaallamp
op het laadstation zal blauw gaan oplichten. Na enige tijd kan het voorkomen dat het
laadstation de daarvoor aanwezige koeling systemen activeert om de overtollige warmte via
het ontluchtingskanaal af te voeren.
Voor het stoppen van het laadproces houdt u de pas kort voor het scanpunt. Het laad proces
wordt gestopt. U kunt de stekker nu verwijderen en terughangen in de daarvoor aanwezige
houder.
Het kan zijn dat u de auto ook moet ontgrendelen met afstandsbediening of knop op
voertuig om de stekker los te kunnen maken.
10.2 Noodstop
In geval van nood moet gebruik gemaakt worden van de daarvoor aanwezige noodknop. Bij
het activeren van de noodknop wordt het laad proces direct zowel software als hardware
matig afgebroken.
Om de noodstop te ontgrendelen moet de knop met een kleine draaibeweging met de klok
mee bewegen , de knop zal dan terug veren naar zijn ruststand.
11. TECHNISCHE SPECIFICATIES
AC INPUT
Input voltage: 3 x 400VAC + N ± 10%
Input frequentie: 50Hz
Power factor: Nominale uitgangsbelasting PF ≥0.99
Aansluitwaarde: Minimaal 3 x 50A
(Bij lager beschikbaar vermogen kan de
lader softwarematig lager worden ingesteld)
Aardlekbeveiliging: Type B
Input onder spanningsbeveiliging: 255V ±5V
Ingang overspanningsbeveiliging: 490V ±5V
DC OUTPUT
Protocol: Mode 4
Uitgangsvermogen: 1 - 30 kW
Constant vermogensbereik: 30KW@400-500V
NEDERLANDS

12. www.ecotap.nl 20-04-22
Uitgangsspanningsbereik: 150-500V
Uitgangsstroombereik: 0~80A
Uitgang overspanningsbeveiliging: 510±5V
Uitgang onderspanning alarm: 140V±2V
Voltage gestabiliseerde nauwkeurigheid: ≤±0.5%
Max. opstart overschrijding: ≤±1%
Huidige gestabiliseerde nauwkeurigheid: ≤±1%
Opstart tijd: Normaal gesproken 3s ≤t ≤8s
Efficiency: >96%
WERKOMGEVING
Bedrijfstemperatuur: -30°C ~ 70°C, reductie vanaf 55°C
Oververhittingsbeveiliging: Bij een temperatuur van >70°C±4°C of
<-40°C±4°C, zal het laadstation zich auto-
matisch uitschakelen.
Bedrijfs- / omgevingstemperatuur: -25° tot 60°
Laad temperatuur: - 40°C ~ 85°C
Vochtigheid: ≤95% RH, zonder condensatie
Druk / hoogte: 79kPa~106kPa/2000m
FYSIEKE EIGENSCHAPPEN
Akoestisch geluid: < 58dB
Koeling: Luchtkoeling ventilatoren
Afmetingen: 710 mm x 480 mm x 225 mm
Europese normen: EN 61851-1 2011, EN 6185123-2014, CE
Materiaal behuizing: Staal >1,5 mm
Behandeling: Anti-corrosie en Poedercoating
Standaard kleur: Romp: RAL 7011 / Schild: RAL 9016
Gewicht: 57 kg
Aantal laadpunten: 1 (CCS of CHAdeMO)
Kabel lengte: 3 meter
Maximale kabeldikte: 16 mm2
Bevestiging: Muur of metalen staander
MTBF: > 500000 uur (40°C)
NEDERLANDS

13. www.ecotap.nl 20-04-22
DC stekker: Mode 4 (IEC-61851-23/24) Combo-2 (DIN
10121)
Bescherming van behuizing tegen externe
invloeden: > IK10 volgens IEC 62262
Loadbalancer: Laadsnelheid wordt aangepast op basis van
beschikbare hoeveelheid energie op een
bepaald moment binnen de netaansluiting
BEDIENING
Back office protocol : OCPP 1.6 Json
Start-Stop: RFID-kaart
Geschikte laadpassen: Mifare, NTag en iCODE SLI kaarten
( meer info )
Netwerk interface: Ethernet (standard) / GPRS-UMTS (3G)
Drukknop: Noodstopknop
Let op ! Aarding (aardverspreidingsweerstand) geheel
volgens de geldende normeringen.
Ecotap® B.V. behoudt zich het recht voor om zonder voorafgaande kennisgeving de
bovenstaande technische gegevens te wijzigen als gevolg van voortgaande, innovatieve
ontwikkelingen van het laadstation. De technische gegevens kunnen bovendien van land tot
land verschillend zijn.
12. CONTACTGEGEVENS LEVERANCIER
Ecotap® B.V.
Kruisbroeksestraat 23
5281RV Boxtel – The Netherlands
Tel.: [phone]
E-mail: [e-mail]
NEDERLANDS

14. www.ecotap.nl 20-04-22
13. EU-CONFORMITEITSVERKLARING CE 2019
(richtlijn 2014/35/EU, Bijlage II blz.96/369, EMC 2014/30/EU)
Hierbij verklaart Ecotap® B.V. Kruisbroeksestraat 23, 5281RV Boxtel, dat het hierna
genoemde laadstation overeenstemt met de eisen van de hierna genoemde richtlijnen en
Normen.
Type: Ecotap® DC 30 Bouwjaar : 2019
Gehanteerde EU-Richtlijnen:
- Laagspanning richtlijn 2014/35/EU
- EMC-richtlijn 2014/30/EU
Gebruikte Normen als referentie:
• EN 61851-23:2014
• EN 61851-1:2012
• EN 61851-21-2 :2016
• EN 61000-3-11:2000
• IEC 61000-3-12:2011
• EN 61000-4-2:2009
• EN 61000-4-3:2006
• EN 61000-4-4:2012
• EN 61000-4-5:2014
• EN 61000-4-6:2014
• EN 61000-4-8:2010
• EN 61000-4-11:2004
• NEN/EN/IEC 60529
• IEC 62262
• NEN/EN/IEC 61439-1
• IEC/TS 61439-7
Toegepaste geharmoniseerde standaarden:
NL NEN-EN-IEC 61851-1/ NEN-EN-IEC 61851-22
FR NF-EN-IEC 61851-1 / NF-EN-IEC 61851-22
DE DIN-EN 61851-1 / DIN-EN 61851-22
GB BS-EN 61851-1 :2019 / BS-EN 61851-22
IT IEC-EN 61851-1 / IEC-EN 61851-22
Boxtel, April 2019
Ir. P.F.A. van der Putten (Technical Director)
NEDERLANDS

ENGLISH

16. www.ecotap.nl 20-04-22
ENGLISH
TABLE OF CONTENTS
14 Introduction 17
15 General 18
15.1 Warranty 18
15.2 Symbols used in this manual 18
16 Device description 18
16.1 Application 18
16.2 Accessories 18
16.3 Safety features 19
17 Safety 19
17.1 Safety instructions 19
18 Mandatory checks before initial use 19
19 Operation / installation manual 20
19.1 Wall mounting 20
19.2 Mounting on a frame 21
19.3 Open the cover 21
19.4 Insert cable and attach strain relief 22
20 Maintenance 22
21 Transportation and storage 22
22 Resolving problems 22
23 Operation of the charging station 23
24 Technical specifications 24
25 Contact details supplier 26
26 EU conformity statement 26

17. www.ecotap.nl 20-04-22
14. INTRODUCTION
Thank you for selecting an Ecotap® DC Charger.
This manual contains important information on correct and safe installation and use of the
DC Charger.
The charging station was designed for charging vehicles fitted with a mode 4 charging
system and a CHAdeMO connector plug or a CCS2 connector plug. The charging station and
the vehicle will together select the safest option for quickly and safely charging the vehicle.
The charging station complies with directive 2014/35/EU on harmonisation of the laws
relating to electrical materials within certain voltage limits (recasting of all earlier published
versions).
This manual provides information on safe installation and use of the charging station. This
manual was drawn up to ensure optimum operation and technical lifespan of the charging
station.
This manual was drawn up with great care. However, if anything in the manual is unclear,
please contact your supplier before installing the charging station.
Proper operation of the charging station can only be guaranteed if the charging station is
installed by an authorised installer / engineer.
Please read this manual carefully before installing and using the charging station.
Store this manual with the charging station to ensure the instructions and safety
regulations are always available.
© Copyright
No part of this publication may be copied, reproduced or saved in a retrieval system without
Ecotap® B.V.’s prior written consent.
This is an English translation of the original manual, which was written in Dutch.
Installation video:
ENGLISH

18. www.ecotap.nl 20-04-22
15. GENERAL
15.1 Warranty
The Ecotap® B.V. General Delivery Conditions apply.
Ecotap® B.V. cannot be held responsible for injury or damages as a result of the charging
station being changed, damaged, converted, or expanded with other components, or if it is
not being used in accordance with the specified instructions and conditions.
15.2 Symbols used in this manual and on the charging system
Symbol Meaning
Pay attention! Important instruction
Electrical hazard
For maintenance: first disconnect the installation from its power supply and
test it to make sure there is no voltage left, before engaging in any mainte-
nance activities
Wear special gloves.
Disconnect the electrical installation from its power supply
Reading this manual is mandatory
16. DEVICE DESCRIPTION
16.1 Application
This charging station is designed for intensive use.
Locations not suitable for installing the charging station:
- Small, confined spaces < 4 m3
16.2 Accessories
The following accessories are NOT included in the scope of delivery:
- Installation tools
- Mounting frame
- Screwdriver bit for opening charger
- Drilling template.
ENGLISH

19
16.3 Safety features
- Lockable with special screws
- Fuse boxes / earth leakage protection
- 12 Volts control voltage
- Strain relief
- IP54 waterproof category
17. SAFETY
Read the following safety regulations carefully before you install and use the
charging station.
17.1 Safety instructions
Before you install the charging station, you must make sure the location is safe for all
bystanders. NEVER allow children onto this worksite. Never allow ANYONE who has nothing
to do with the work onto the worksite.
- Never be distracted while you are performing the work.
- Make sure you maintain a healthy posture at all times while doing the work.
- Do not leave any tools or charging station components unattended.
- Make sure any tools you are using are clean and dry.
- Make sure that the charging station, tools and components will stay dry
when it is raining.
Make sure that there is no danger of anyone tripping over objects or paving
while you are digging the hole for the foundation.
Make sure to wear good, suitable gloves for any special actions throughout
the entire installation and connection process.
Always check any measuring instruments you will be using to disconnect
the installation from its power supply before you use them, checking them
several times to make sure they are working properly.
18. MANDATORY CHECKS BEFORE INITIAL USE
The following checks are required to be performed before the charging
station is installed and/or used. NEVER use the charging station if, during
one or more of these checks, the power supply or stability of the charging
station does not comply with safety regulations.
√All work described below is in compliance with NEN 3140.
√Check whether the wires have been connected to the terminals in the right order.
ENGLISH

20.www.ecotap.nl 20-04-22
√Check whether the wires have been properly tightened, 4 to 5 Nm.
√Check whether the cable thickness of the power cable matches the fused
current rating.
√Check whether the charging station is tightly and properly secured.
√Check whether the station is sufficiently waterproof.
√Keep the immediate environment of the work area free from obstacles.
Before connecting the charging station to power, the back office provider must be
contacted to allow the software to be activated. The unique charging station number is
required for this.*
*Only applies to charging systems with registration
19. OPERATION / INSTALLATION MANUAL
19.1 Wall mounting
When the charger is mounted on a wall, the black mounting frame must be mounted to the
wall first, using the supplied bolts, before hanging and fixing the charger to the mounting
frame.
The perfect height of the charger is between 75cm and 95cm measured from the bottom of
the charger. (such that the cable holder is located at a height between 95cm and 115 cm)
Preferably the charger is not placed in a location in direct sun light.
19.2 Mounting on a frame
Installation of the foundation frame requires a hole of about L400 x W250 x D700 mm.
The power cable can be guided through the lower opening to the upper opening.
The (black) mounting frame must be removed first. This frame is not needed when the
station is mounted on the foundation frame. The bolts for the black mounting frame can be
used to mount the charger on the foundation frame.
See figures 1, 2, and 3.
Figure 1
ENGLISH
