Ecotap Laadzuil Duo 2019 User manual

Laadzuil Duo
Handboek | Manual | Anleitung
Model 2019
YOU’RE IN CHARGE

NEDERLANDS
2

3
INHOUDSOPGAVE
1 Inleiding 4
2 Algemeen 5
2.1 Garantie 5
2.2 Symbolen in deze handleiding en laadsysteem 5
3 Apparaat omschrijving 5
3.1 Toepassing 5
3.2 Accessoires 6
3.3 Veiligheidsvoorzieningen 6
4 Veiligheid 6
4.1 Veiligheidsvoorschriften 6
5 Verplichte controles voor ingebruikname 7
6 Gebruik / installatie handleiding 7
6.1 Montage op de fundatie 7
6.2 Openen en sluiten van het oplaadpunt 10
6.3 Mantelbuis monteren 11
6.4 Kabelinvoeren en vastzetten met trekontlasting 11
6.5 Aansluiten voedingskabel op aansluitklemmen 12
6.6 Aansluiten van de aardpen/aarddraad 12
6.7 Cilinderslot vervangen 12
6.8 Halve euro slotcilinder vervangen 13
7 Onderhoud 13
8 Transport en opslag 14
9 Storing uitleg 14
10 Werking en bediening laadsysteem 14
11 Technische specificaties 15
12 Contactgegevens leverancier 15
13 EG-Verklaring van overeenstemming 16
ENGLISHNEDERLANDS

4
1. INLEIDING
Hartelijk dank dat u heeft gekozen voor een laadzuil van Ecotap®.
Deze handleiding beschrijft de laadzuil DUO. In deze handleiding staat
belangrijke informatie voor een goede en veilige installatie en gebruik van de
laadzuil.
De laadzuil is ontworpen voor voertuigen die voorzien zijn van een mode 3
laadsysteem conform IEC 61851-1 (editie2.0) met stekkersysteem conform
VDE-AR-E 2623-2-2. Deze zal samen met het voertuig en installatie de
veiligste keuze maken, waardoor het voertuig snel en veilig zal worden
opgeladen.
De gehele laadzuil voldoet aan de richtlijn 2014/35/EU betreffende de
harmonisatie van de wetgevingen inzake elektrisch materiaal binnen
bepaalde spanningsgrenzen (herschikking van alle eerdere uitgebrachte
versies).
Normen waaraan word gerelateerd:
IEC62196-1-2 / EN621961 / VDE 0623 deel 5
Voertuigcontactmateriaal / eisen en gradaties voor de uitwisselbaarheid van
pen¬ en buscontactmateriaal, versie juli 2009, wisselstroom ¬ laadstation
voor elektrovoertuigen. Voldoet aan VDE 0122 deel 2¬2:2002¬10 IEC 60364-7-
722.
De handleiding geeft inzicht hoe de oplaadzuil veilig geïnstalleerd en
gebruikt kan worden. Deze handleiding is opgesteld zodat de werking en
levensduur van de laadzuil maximaal zullen zijn.
Deze handleiding is met grote zorg opgesteld. Echter, mochten er toch nog
onduidelijkheden zijn, neem dan contact op met uw leverancier alvorens u
de laadzuil gaat installeren.
Het goed functioneren van de laadzuil kan uitsluitend worden gegarandeerd
indien de oplaadzuil door een gemachtigde of erkende installateur /
monteur wordt aangesloten.
Lees deze handleiding nauwkeurig door voordat u het laadsysteem gaat
installeren en gebruiken. Bewaar deze handleiding in de omgeving van
het laadsysteem zodat de instructies en veiligheidsvoorschriften altijd
voorhanden zijn.
© Copyright
Niets uit deze uitgave mag worden gekopieerd, vermenigvuldigd of worden
opgeslagen in een retrieval systeem zonder schriftelijke toestemming van
Ecotap® B.V.
Dit is de oorspronkelijke handleiding, geschreven in de Nederlandse taal.
ENGLISH
NEDERLANDS

5
2. ALGEMEEN
2.1 Garantie
Hier gelden de Algemene leveringsvoorwaarde van Ecotap® B.V.
Ecotap® B.V. kan niet aansprakelijk worden gesteld voor letsel of schade
indien het laadsysteem wordt gewijzigd, beschadigd, omgebouwd of wordt
uitgebreid met andere componenten of niet wordt gebruikt volgens de
gestelde instructies en voorwaarden.
2.2 Symbolen in deze handleiding en laadsysteem
Symbool Betekenis
Let op!
Belangrijke instructie.
Elektrisch gevaar.
Bij onderhoud: eerst spanningsvrij maken en diverse
meettesten uitvoeren alvorens onderhoud te plegen.
Dragen van speciale handschoenen.
Spanningsvrij maken van elektrische installatie.
Handleiding lezen verplicht.
3. APPARAAT OMSCHRIJVING
3.1 Toepassing
De laadzuil is speciaal ontworpen voor openbare terreinen.
De laadzuil kan in opgesloten straatwerk alsmede in
opengrond/zand en geasfalteerd terrein worden geplaatst.
Locatie die niet geschikt zijn om de laadzuil te plaatsen:
ENGLISHNEDERLANDS

6
- Gronden die tijdens hoogwater kunnen onderlopen
- Laad en los kade
- Schuine helling meer dan 4%
3.2 Accessoires
De volgende accessoires maken geen deel uit van de leveringsomvang:
- Gereedschappen
- Fundatie
3.3 Veiligheidsvoorzieningen
- 2 x half euro profielcilinder
- Extra deksels achter frontdeksel
- 12 Volt stuurspanning
- Componenten minimaal IP2
- Trekontlastingen
- 4 mm stalen behuizing
- IP54
- IK10
4. VEILIGHEID
Lees de volgende veiligheidsvoorschriften goed door voordat u
het laadsysteem gaat installeren en in gebruik gaat nemen.
4.1 Veiligheidsvoorschriften
Voordat u de laadzuil gaat plaatsen maak u de locatie veilig voor omstanders.
Laat op deze werkplek NOOIT kinderen toe. Zorg dat NIEMAND die niets met
de werkzaamheden heeft te maken op de werkplek komt.
Laat u nooit afleiden tijdens de werkzaamheden.
Zorg te allen tijde voor een gezonde houding tijdens u werkzaamheden.
Laat gereedschappen en onderdelen van de laadzuil niet onbeheerd.
Zorg dat het gereedschap schoon en droog is.
Tijdens slecht weer met regenval zorgen dat laadzuil, gereedschap en
onderdelen droog blijven.
Tijdens de graafwerkzaamheden zorg dragen dat er geen
struikelgevaar ontstaat door objecten of straatwerk.
Draag tijdens de gehele handeling van het plaatsen en
aansluiten goede en geschikte handschoenen bij bijzondere
handelingen.
Zorg te allen tijde dat bij het spanningsvrij maken van de
installatie dat het meetinstrument dat voor het controleren
hiervan meerdere malen wordt gecontroleerd of werking.
ENGLISH
NEDERLANDS

7
5. VERPLICHTE CONTROLES VOOR INGEBRUIKNAME
De volgende controles zijn verplicht voor de ingebruikname
van de oplaadzuil. Gebruik de oplaadzuil NOOIT als uit 1 of
meerdere controles blijkt dat stroomtoevoer of stabiliteit van
de oplaadzuil niet voldoet. Controleer de isolatie weerstand
tussen de fasen onderling volgens NEN1010 bepaling 61.3.3.
Voer de onderstaande controles altijd uit voordat er spanning
op de laadzuil Duo wordt gezet.
√Alle onderstaande werkzaamheden dienen volledig conform NEN 3140
worden uitgevoerd.
√Controleer bij de aansluitklemmen of de juiste volgorde van de
aangesloten bekabeling is gehandhaafd.
√Controleer of de aders in de klemmen van de nog aan te sluiten draden of
deze goed zijn vast gedraaid 4 tot 5 NM voor de voedingskabels en 1 Nm
voor de evt. besturingskabels. Alle andere aansluitingen in de laadzuil zijn
reeds met de juiste Nm in de fabriek gecontroleerd.
√Controleer of de aardverbinding is gemonteerd op de gecodeerde
aansluitklem en is verbonden met de aardpen of aangeleverde aarding.
Dit geheel moet voldoen aan de NEN1010/EU/35.
√Controleer de stabiliteit van de geplaatste oplaadzuil. (als er gebruik wordt
gemaakt van het Ecotap® fundatie systeem moet er minimaal 20kg beton
worden gebruikt).
√Controleer of de afdichtingen van de laadzuil deksels goed zijn
gemonteerd tijdens de montage, eventueel met siliconenkit de
transparante kunststofdeksels nabehandelen.
√Controleer de handelingen die nog moeten worden gedaan, zodat deze
veilig kunnen worden uitgevoerd.
√Hou de omgeving van de werkplek vrij van obstakels.
√Voordat er spanning op de laadzuil wordt gezet is het noodzakelijk om
contact op te nemen met Ecotap® B.V. via telefoon nummer
0031 (0) 411745020 zodat wij de laadzuil softwarematig kunnen activeren.
Het unieke laadzuil nummer is hierbij nodig. U kunt dit unieke nummer
terugvinden in de binnenzijde in een van de zwarte klepjes.
6. GEBRUIK / INSTALLATIE HANDLEIDING
6.1 Montage op de fundatie
• De fundatie moet in een gat van 50x50 centimeter en 80 centimeter diep.
• De bodem dient stabiel en vlak te zijn gemaakt. Plaats de fundatie
waterpas in het gat en controleer dit met een waterpas. Een kleine
afwijking op de waterpas kan nog worden gecorrigeerd tijdens het
verdichten van het gat.
• Plaats de laadzuil zonder de 2 gebogen stalen dekseldelen op de
ENGLISHNEDERLANDS

8
fundatie en monteer de laadzuil met de bij geleverde bouten en moeren.
(Moeten aan de bovenzijde) tekening 1.2.
• Laat de transparante deksels aan de voorzijde van de laadzuil nog
gemonteerd zitten.
• Houd rekening met de aansluitkant van de laadzuil. (dit is de zicht
voorzijde), i.v.m. bv. Heg, muur enz.
• Maak het gat dicht met ongeveer 20cm grond/zand.
• Monteer de achter deksel doormiddel van de bijgeleverde moeren.
• Houd er ook rekening mee dat er voldoende ruimte om het laadstation
beschikbaar moet zijn en er voldoende bewegingsruimte is ten behoeve
van de bediening van de laadpaal. Hiervoor adviseren wij ten minste 1
meter om het laadstation vrij te houden.
T 1.0
ENGLISH
NEDERLANDS

9

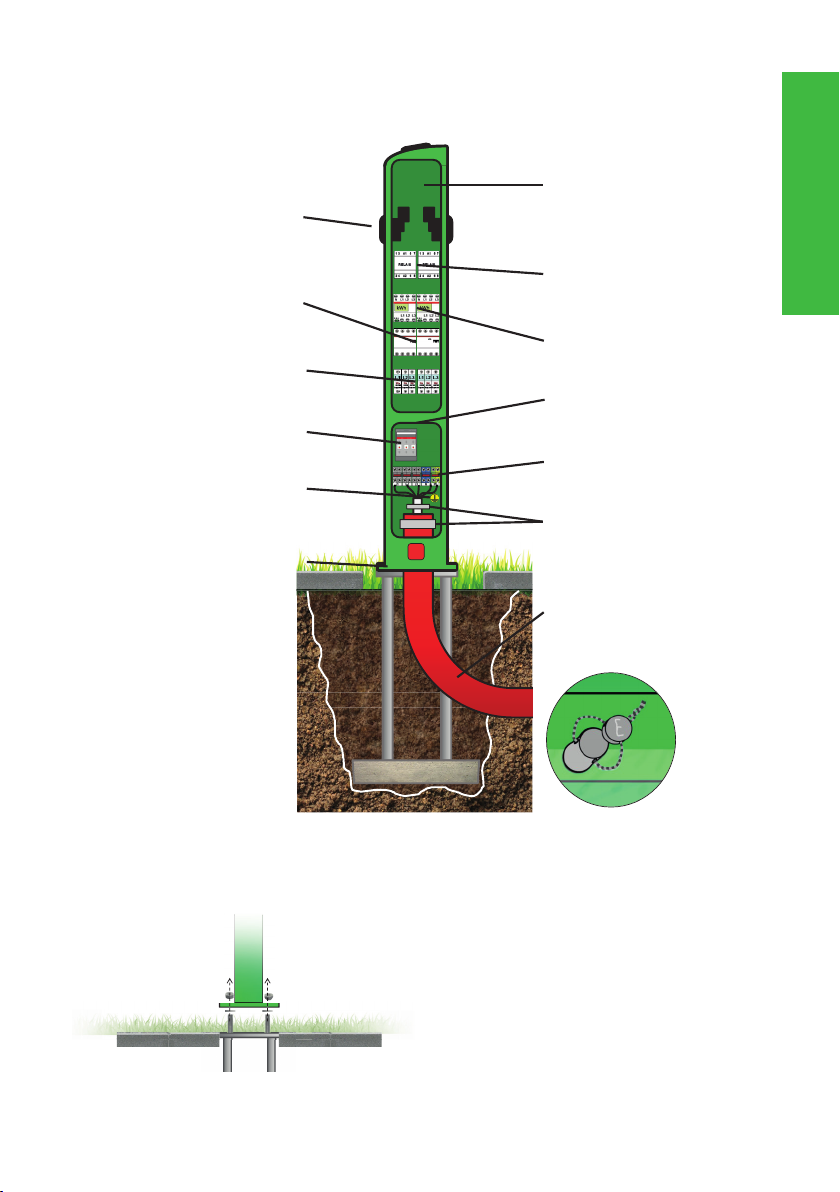

T 1.1
T 1.2
STRAATWERK
Robuuste mantelbuis 40mm²
Vier bevesgingsgaten om de laadzuil aan
de fundae vast te maken.
Trekontlasngvoor de mantelbuis en
voedingskabel
Centraal aardpunt
Doorlusklemmen 35mm2
Patroonlastscheider
Transparante lexankunststof deksel
Te vergrendelen metzegelsluing*
Zekeringen
KilowauurmeterMID gecerficeerd
Aardlekschakelaar
Magneetschakelaar
Stekkeraansluing type 2
IEC61815-1 VDE-AR-E2623-2-2
Transparante lexankunststofdeksel
Alleen te verwijderendoorEcotapB.V.
Of geautoriseerde personen
*
ENGLISHNEDERLANDS

10
6.2 Openen en sluiten van het laadpunt
Maak de laadzuil altijd spanningsvrij en lees de
gebruiksaanwijzing voordat u onderhoud of storingen gaat
behandelen.

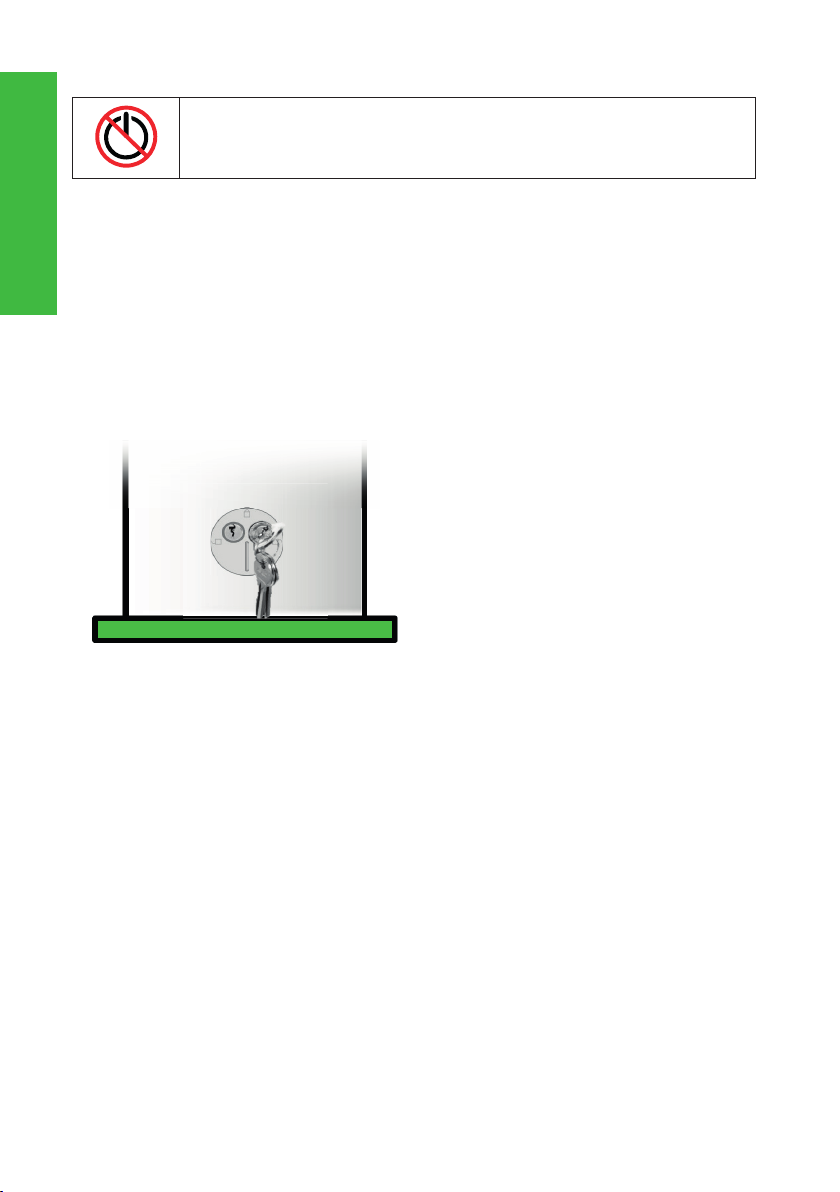

Aan de voet van het oplaadpunt zit, aan de voorkant in de deksel, het slot
waar de gehele laadzuil DUO mee vergrendelt wordt.
Vóór het slot zit een afdekplaatje dat zand en vuil tegen houdt.
• Verwijder het afdekplaatje met inbus 2,5.
• Open het oplaadpunt met bijgeleverde sleutel.
• Steek uw sleutel in het rechter slot.
• Draai de sleutel helemaal naar rechts.
• Draai de twee sloten met cilinder helemaal naar links.
T 1.3
Na het ontgrendelen van het slot,
kan de voordeksel (met slot)
worden losgekoppeld van het
laadpunt.

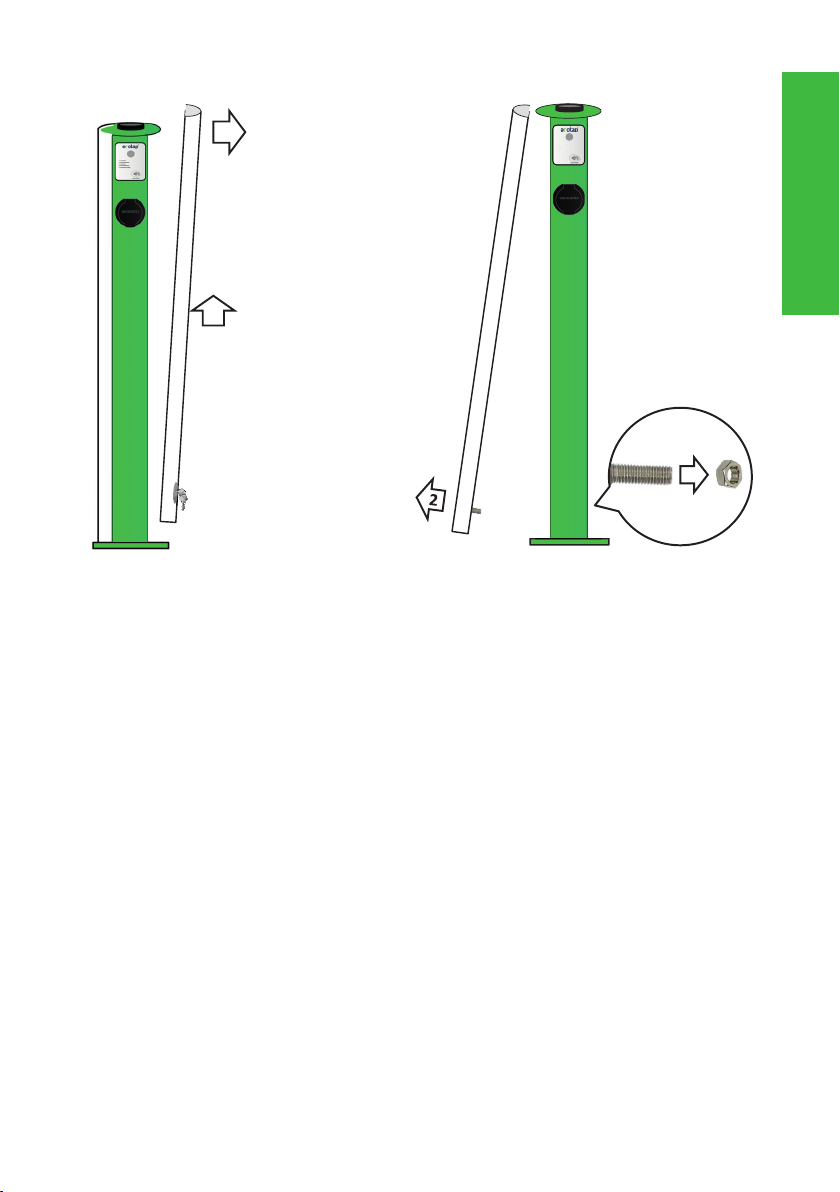

• Pak de voordeksel aan de
zijkanten vast
• Schuif de voordeksel omhoog
(± 10cm) en beweeg de
bovenzijde van de voordeksel van
het laadpunt af. (zie T1.4)
Na het verwijderen van de voordeksel,
kan de achterdeksel losgekoppeld
worden.
• Draai onder in het laadpunt
aan de voorkant de twee moeren los.
• Beweeg de achterdeksel aan de
onderkant van het laadpunt af.
(zie T1.5)
ENGLISH
NEDERLANDS

11
T 1.4
2
1
T 1.5
Ateksekst
Atekseksekst
Ateksekst
Atekseksekst
Ateksekstkseks
A
t
e
k
s

e
k
s
t
A
t
e
k
s

e
k
s

e
k
s
t
A
t
e
k
s

e
k
s
t
A
t
e
k
s

e
k
s

e
k
s
t
A
t
e
k
s

e
k
s
t
k
s

e
k
s
X2
6.3 Mantelbuis monteren
De mantelbuis wordt bij de fundatie bijgeleverd (80cm.).
Nadat de oplaadzuil op de fundatie is gemonteerd kan de transparante
kunststof beschermplaat aan de onderzijde van de oplaadzuil worden
verwijderd.
De mantelbuis vanuit onderkant aanbrengen en met de borgklem
vastzetten.
(tekening 1.1 en 1.6)

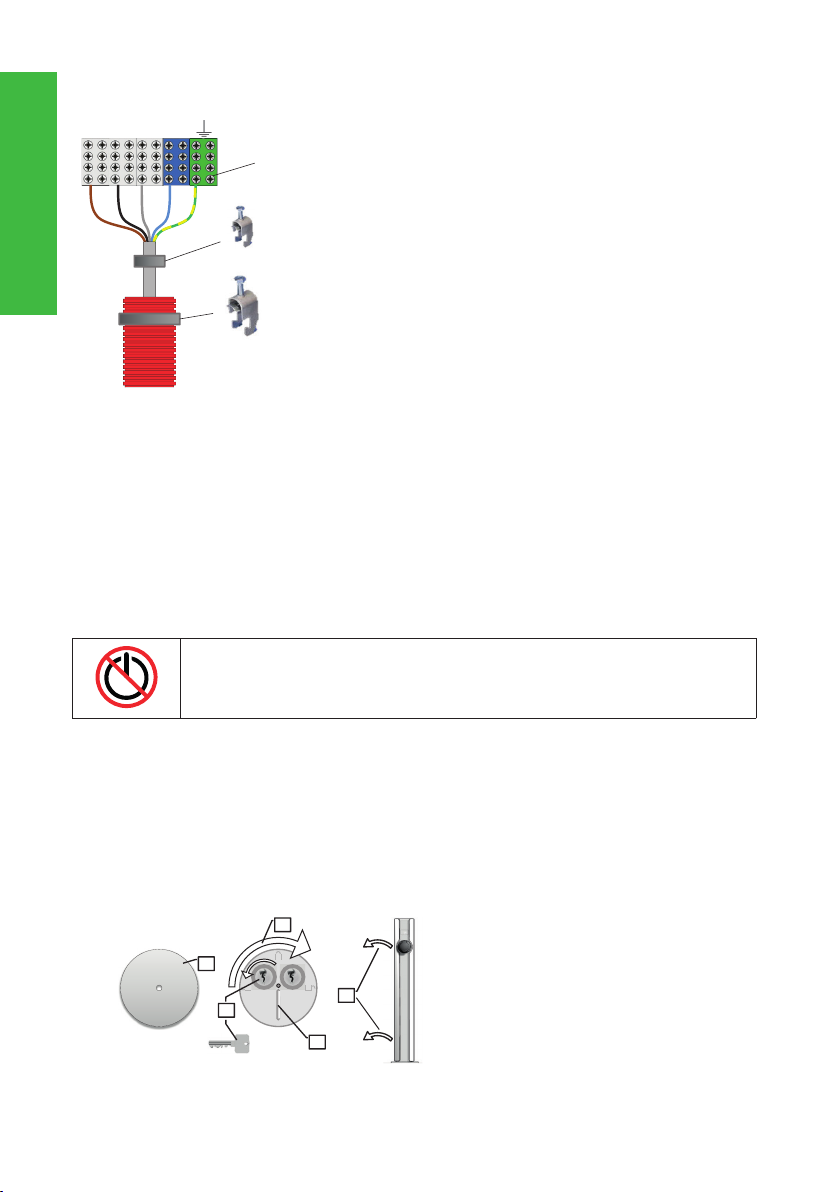

6.4 Kabelinvoeren en vastzetten met trekontlasting
Voedingskabel invoeren door de mantelbuis.
Kabel pellen en losse draden zichtbaar maken. Voorkom te veel lengte.
Monteer de kabelklem om de kabel en zet deze vast (max.3 Nm)
(tekening 1.1 en 1.6).
6.5 Aansluiten van de voedingskabel op de aansluitklemmen
De fase draden aansluiten op de aangegeven L1 / L2 / L3 aansluitklemmen
(4 tot 5 Nm).
De Nul draad aansluiten op de aangegeven nul klem (blauw)
(4 tot 5 Nm).
De afscherming / aardedraad aansluiten op gecodeerde aarde klem (Groen)
(4 tot 5 Nm).
ENGLISHNEDERLANDS

12
T 1.6
L1 -L2-L3 -N-
Borgklem 24
Max 3 Nm
Borgklem 56
Voedingsklemmen
4 tot 5Nm
6.6 Aansluiten van de aardpen/aarddraad
Monteer de aarddraad van de aansluitkabel aan het aangegeven aardpunt
(aardklem).
Indien er een aardpen is geslagen verbind deze met de aardklem, tekening
1.1.
De volledige aarding geheel uitvoeren volgens de geldende richtlijnen
NEN1010 /EU/35.
6.7 Cilinderslot vervangen
Maak de laadzuil altijd spanningsvrij en lees de
gebruiksaanwijzing voordat u onderhoud of storingen gaat
behandelen.
1. Verwijder met inbus 2,5 het afdekplaatje wat het slot vrij van zand en vuil
houdt.
2. Steek de sleutel in het rechter slot en draai de sleutel met de klok mee.
3. Draai de twee sloten met omhulsel tegen de klok in 90˚.
4.Lift de deksel (voorkant met slot) omhoog en van de zuil af.
T 1.7
2
3
4
1
3
ENGLISH
NEDERLANDS

13

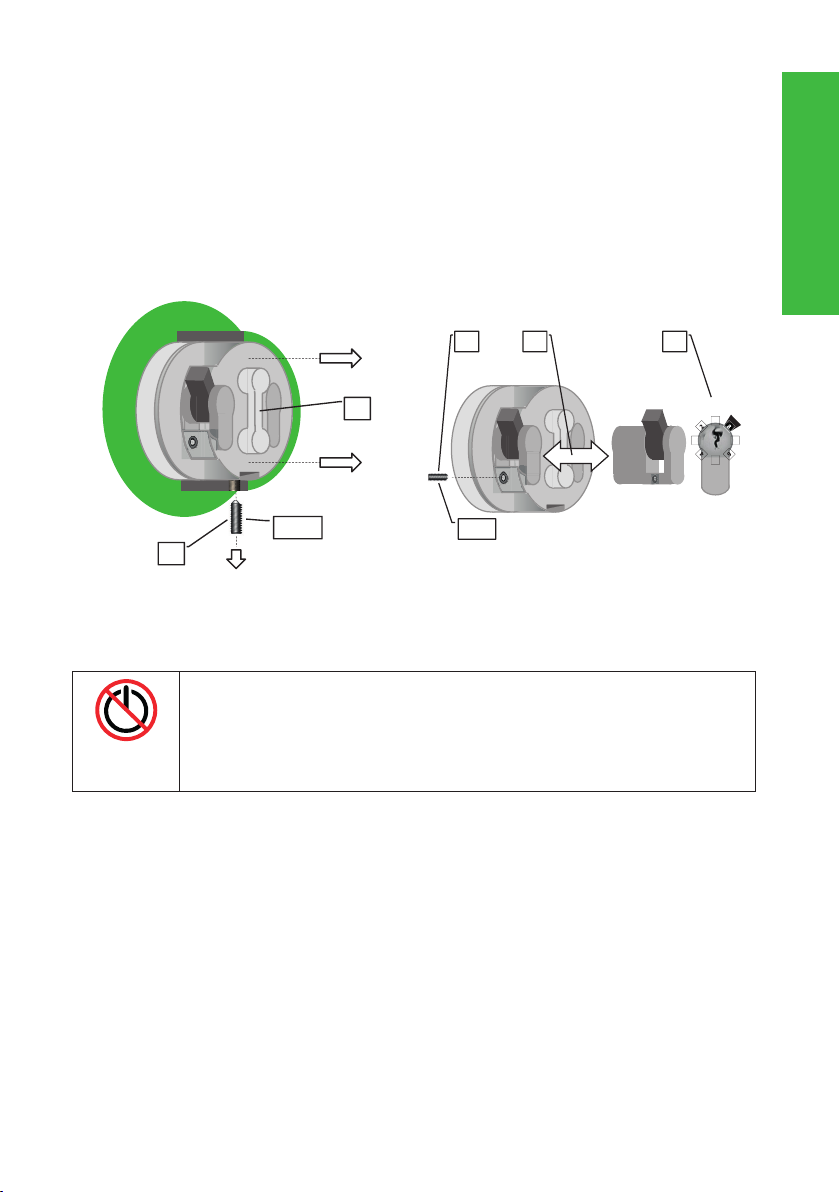

6.8 Halve euro slotcilinder vervangen
1. Schroef de inbusbout met inbus 3mm los.
2. Schuif de gehele slotencilinder (met de sloten) uit de deksel.
3. Bewerk het cilinderslot, zorg dat de nok overeenkomt met afbeelding 6
4. Schroef de inbusbout los (met inbussleutel 2,5 mm).
5. Slot kan vervangen worden.
6. Schroef alles in omgekeerde volgorde vast.
T 1.8
INBUS
3mm
4
5
T 1.9
1
5
3
7
V
OORAANZICHT
INBUS
2,5 mm
87 6
7. ONDERHOUD
Maak de laadzuil altijd spanningsvrij en lees de
gebruiksaanwijzing voordat u onderhoud of storingen gaat
behandelen. Reparatie of vervangen van componenten mag
alleen met de door de leverancier goed bevonden producten.
Bij twijfel neem dan contact op met Ecotap®
Reparaties en vervangingen dienen altijd door een bevoegd / specialist
worden uitgevoerd.
Het onderhoud moet altijd voldoen en worden uitgevoerd conform NEN3140
en NEN 50110 laagspanning euro norm.
Controleer de oplaadzuil op lekkages.
Test het verwarmingselement in combinatie met de thermostaat op de
juiste werking.
De thermostaat dient op 5 graden te zijn ingesteld of op vorstbeveiliging.
Contoleer de aansluitingen van de hoofdstroombekabeling en zorg voor een
vaste verbinding van min. 4 tot 5 Nm.
Beschadigingen aan de oplaadzuil behandelen met roestwerende verf in de
juiste kleur (Ecotap® groen ral.6018 & wit ral.9016).
ENGLISHNEDERLANDS

14
Cilindersloten met grafietpoeder of geschikte olie gangbaar maken indien
nodig.
8. TRANSPORT EN OPSLAG
Vervoer de oplaadzuil (kern met techniek) rechtop en voorkom dat de lak
beschadigt. Dit zou roestvorming kunnen veroorzaken. De deksels kunnen,
mits beschermd tegen beschadigingen, in meerdere posities worden
vervoerd. Het opslaan van de oplaadzuil bij voorkeur in een droge, niet
vochtige ruimte.
9. STORING UITLEG
Bij niet functioneren van de laadzuil DUO, direct contact opnemen met
de Ecotap® 24/7 beschikbare helpdesk. (telefoonnummer: 0031 (0) 411-
745020).
LET OP !
Alle werkzaamheden en aanpassingen aan de laadzuil dienen minimaal te
voldoen aan de NEN10
10. WERKING EN BEDIENING LAADZUIL
De laadzuil is te bedienen met een laadpas.
Om te kunnen laden met registratie dient u deze nog wel te registreren.
Zodra de registratie is voltooid is de oplaadzuil te gebruiken met elke
Elektrische Vervoer laadpas (EV laadpas) of andere geschikte pasjes, mobiel
en sleutelhouders.
De oplaadzuil geeft in ongebruikte staat met enige regelmaat een
oplichtend groen signaal.
Bediening: Het laden starten of stoppen gebeurt door middel van de
laadpas voor het scan punt te houden, u hoort 1 geluidsignaal en de lamp
gaat groen knipperen.
Als eerste wordt de stekker vergrendeld in de Mennekes laadcontactdoos.
Daarna communiceert de oplaadzuil met het voertuig en het BackOffice
systeem. Als alle veiligheid en betalingsvoorschriften zijn gecontroleerd,
wordt de maximale toelaatbare laadstroom doorgegeven. De
oplaadprocedure wordt nu automatisch ingeschakeld en de lamp gaat
blauw branden.
Bij het stoppen van het laadproces houdt u de pas opnieuw voor het scan
punt. U hoort 2 geluidssignalen en de lamp gaat groen knipperen en gaat uit
zodra de stekker wordt ontgrendeld. U kunt de stekker nu veilig verwijderen.
ENGLISH
NEDERLANDS

15
11. TECHNISCHE SPECIFICATIES
Aantal contactpunten: 2
Uitgangsvermogen per laadpunt: 22 kW
Aansluiting: Type 2
Protocol: Mode 3
Positiebepaling: GPS
Communicatie: UMTS / GSM Modem / Controller
met RFID-reader
Gewicht: 45 Kg
Afmeting behuizing HxBxD: 1400mm x 220mm x 240mm
Standaard kleur: RAL 6018/RAL 9016
Waterbestendigheid: IP54
Vandalismebestendigheid: IK10
Aansluitwaarde: Van 1 x 16A tot 3 x 63A
Materiaal behuizing: 3,7 mm staal
Behandeling: Anti corrosie en poedercoating
Maximale kabeldikte: 35 mm2
Ecotap® B.V. behoudt zich het recht voor om zonder voorafgaande
kennisgeving de bovenstaande technische gegevens te wijzigen als gevolg
van voortgaande, innovatieve ontwikkelingen van het laadstation. De
technische gegevens kunnen bovendien van land tot land verschillend zijn.
12. CONTACTGEGEVENS LEVERANCIER
Ecotap® B.V.
Kruisbroeksestraat 23
5281RV Boxtel – The Netherlands
Tel.: [phone]
E-mail: inf[email protected]
ENGLISHNEDERLANDS

16
13. EG-VERKLARING VAN OVEREENSTEMMING
Verklaring van overeenstemming voor machines
(richtlijn 2014/35/EU, Bijlage II blz.96/369)
Hierbij verklaart Ecotap® B.V. Kruisbroeksestraat 23 4 5281RV Boxtel, dat
de hierna genoemde Laadstations overeenstemt met de eisen van de
Machinerichtlijn en de andere hierna genoemde richtlijnen en Normen.
Type: Ecotap® Laadzuil DUO, Type: SLA_K2 Ontwerpjaar : 2016
Gehanteerde EG-Richtlijnen:
• Laagspanningsrichtlijnen 2014/35/EU
• EMC-richtlijn 2014/30/EU
• EN / IEC 60950-22/2017
• EN / IEC61851-1/2017
• EN/IEC61851-22/2002
• EN/IEC 62196-2/2017
• EN IEC 61000-6-2/2016
• EN IEC 61000-6-3/2007 + A1/2011
• EN / IEC 60335-1/2012 + A13/2017
• EN/IEC 60364-4-41/2017
• NEN/EN/IEC 60529
• IEC 62262
• NEN/EN/IEC 61439-1
• IEC/TS 61439-7
Boxtel, April 2016
Ir. P.F.A. van der Putten (Technical Director)
ENGLISH
NEDERLANDS

17
ENGLISH
17

18
TABLE OF CONTENTS
14 Introduction 19
15 General 19
15.1 Warranty 19
15.2 Symbols used in this manual and on the
charging system 20
16 Device description 20
16.1 Use 20
16.2 Accessories 20
16.3 Safety features 20
17 Safety 21
17.1 Safety regulations 21
18 Mandatory checks before initial use 21
19 User / installation manual 22
19.1 Mounting the casing on the foundation 22
19.2 Installing the protective casing 23
19.3 Feeding the cable and installing it with strain relief 24
19.4 Connecting the power cable to the terminals 24
19.5 Connecting the grounding electrode/grounding
conductor 25
19.6 Opening and locking the charging station 25
20 Maintenance 25
21 Transportation and storage 26
22 In case of malfunctions 26
23 Operation of the charging system 26
24 Technical specifications 27
25 Contact details supplier 27
26 EG conformity statement 28
ENGLISHENGLISH

19
14. INTRODUCTION
Thank you for choosing for an Ecotap® charging station. This manual is
regarding the charge point DUO.
This manual contains important information for properly and safely installing
and using the charging station.
This charging station is designed for vehicles that are equipped with a mode
3 charging system that complies with IEC 61815-1 (version 2.0) and a plug
system that complies with VDE-AR-E 2623-2-2. This combination of vehicle
and station is the safest, which will thus allow the vehicle to charge quickly
and safely.
The entire charging station complies with the 2014/35/EU directive dealing
with the harmonisation of regulations regarding electric materials within
certain voltage limits (a recast of all previously published versions).
This manual explains how to safely install and use the charging station. This
manual was drawn up in such a way as to ensure the charging station’s
maximum functioning and lifespan.
This manual was drawn up with great care. However, should anything remain
unclear after reading it, please contact your supplier before you install the
charging station.
We cannot guarantee that this charging station will function properly unless
it is installed by an authorised or certified installer / mechanic.
Read this manual carefully before you install or use the charging station.
Save this manual and store it near the station so that the instructions and
safety regulations will always be readily available.
© Copyright
No part of this publication may be copied, reproduced or saved in a retrieval
system without Ecotap® B.V.’s prior written consent.
This is an English translation of the original Dutch manual.
15. GENERAL
15.1 Warranty
The Ecotap® B.V. General terms and conditions for delivery apply here.
Ecotap® B.V. cannot be held accountable for any injury or damage to goods
should the charging station be altered, damaged, refitted or expanded upon
with other components, or not used in accordance with the instructions and
conditions set out here.
ENGLISH ENGLISH

20
15.2 Symbols used in this manual and on the charging system
Symbol Meaning
Pay attention! Important instruction
Electrical hazard
For maintenance: first disconnect the installation from its
power supply and test it to make sure there is no voltage left,
before engaging in any maintenance activities
Wear special gloves.
Disconnect the electrical installation from its power supply
Reading this manual is mandatory
16. DEVICE DESCRIPTION
16.1 Use
This charging station is especially designed for public areas.
The station can be installed in various environments: in paved
areas, in open soil/sand, or in asphalt surfaces. The following
environments, however, are not suitable:
- Any area that could flood during high tide
- Loading quays
- Any slopes with an incline of 4% or more
16.2 Accessories
The following accessories will not be provided: tools, foundation.
16.3 Safety provisions
- 2 half euro profile cylinders
- Extra caps behind front cap
- 12 Volt control voltage
- Components comply with IP2 at least
- Strain reliefs
ENGLISHENGLISH
