INHALT
1 FUNKTION UND BEDIENUNG 5
1.1 Zur Funktion 5
1.1.1 Selbstverriegelung 5
1.1.2 Panikfunktion 5
1.1.3 Zutrittskontrolle 5
1.1.4 Überwachungskontakte 6
1.1.5 Der Schließzylinder 6
1.2 Sonderausführungen 7
1.2.1 Ruhestromfunktion 7
1.2.2 Beidseitig steuerbarer Drücker 7
1.3 Spezielle Ansteuerungen 7
1.3.1 Zutrittskontrolle mit Tür-offen Überwachung 7
1.3.2 Bereichswechselkontrolle 8
1.3.3 Betrieb mit zusätzlicher Fluchttürsicherung 8
1.4 Modellbezeichnungen 9
2 MONTAGE UND INSTALLATION 10
2.1 Sicherheitshinweise 10
2.2 Schlossausführungen 10
2.3 Hinweise zur Montage 11
2.3.1Montage des Schlosses11
2.3.2 Zur Kabelführung 11
2.3.3 Schließbleche 12
2.3.4 Beschläge 15
2.4 Zubehörauswahl aus dem effeff-Programm 17
2.5 Zum elektrischen Anschluss 18
2.5.1 Anschlussplan 19
2.6 Maßzeichnung 21

4
Sehr geehrter Kunde,
mit dem eff eff Sicherheitsschloss 809 haben Sie ein Gerät erstanden, das höchste Sicher-
heitsanforderungen erfüllt. Dieser völlig neue Schlosstyp wurde mit modernsten technischen
Produktionsmethoden aus hochwertigsten Materialien und Komponenten gefertigt. Seine
Lebensdauer beträgt deshalb normalerweise ein vielfaches der von der Firma eff eff einge-
räumten Gewährleistungsfrist. Voraussetzung ist jedoch, dass Sie einige grundlegende
Regeln und Vorsichtsmaßnahmen beachten:
•Nehmen Sie an dem Schloss keinerlei Veränderungen vor!
•Betreiben Sie das Schloss nur in schlosstypischer Einbaulage – das
heißt, senkrecht eingebaut ( mit horizontal ausschließendem Riegel)!
•Überstreichen Sie niemals den Schlossstulp oder andere Teile des
Schlosses mit Farbe oder Lack! Bauen Sie das Schloss vor Malerarbeiten
aus!
•Bringen Sie keine Schmiermittel, Fette oder Öle in das Schloss ein! Das
Gerät ist mit einer Dauerschmierung versehen, die nicht erneuert werden
muss!
•Vermeiden Sie, dass Wasser in das Schloss eindringt oder sich im
Schlossbereich Kondenswasser bildet.
•Lassen Sie alle Montage- und Anschlussarbeiten von einer Fachkraft
des jeweils zuständigen Gewerks ausführen (z.B. Schreiner oder Schlos-
ser für den Einbau, Elektroinstallateur für den elektrischen Anschluss.)
Für Schäden, die durch Nichtbeachtung einer dieser Regeln entstehen, müssen wir,
ebenso wie bei Verletzung unserer allgemeinen Garantiebedingungen jegliche Ge-
währleistung ablehnen. Wir bitten um Ihr Verständnis.
Bitte lesen Sie die nachfolgenden Informationen zur Funktion und Handhabung des Schlos-
ses aufmerksam durch. Nur wenn Sie genau verstehen wie das Gerät funktioniert und wel-
che Möglichkeiten es bietet, werden Sie seine Funktionen zu Ihrer Zufriedenheit nutzen
können.
Das Elektro-Sicherheitsschloss 809 in der Ausführung für Rohrrahmenkonstruktionen
ist zugelassen zur Verwendung an Feuerschutztüren.
Prüfkennzeichen: DO 9.11
Prüfzeugnis-Nummer: P-12 0090 2 97
Mit Ausnahme der Sonderausführungen mit beidseitig steuerbarem Drücker (durch-
gehender Vierkant) bietet das Schloss für eine Begehungsrichtung Panikfunktion.

5
1 Funktion und Bedienung
1.1 Zur Funktion
Das effeff Sicherheitsschloss 809 ist eine völlig neuartige Kombination verschiedener
Schlossfunktionen. Es bietet zunächst die üblichen Funktionen eines normalen Riegel-
Fallen-Schlosses mit Wechsel. Darüber hinaus vereinigt es in sich die Funktion der Selbst-
verriegelung mit der Panikfunktion und bietet zudem die Möglichkeit der Ansteuerung über
ein elektrisches oder elektronische Zutrittskontrollsystem und differenzierte Meldungen zur
Überwachung des Schlosses.
1.1.1 Selbstverriegelung
bedeutet, dass das Schloss bei jedem Schließen der Tür automatisch den Riegel vor-
schließt. Die geschlossene Tür ist also immer verriegelt. Diese Funktion wird ausgelöst
durch die Steuerfalle, die sich oberhalb der Schlossfalle befindet, ist jedoch auch abhängig
von der Position der Schlossfalle. Nur bei teilweise zurückgedrückter Schlossfalle kann auch
die Steuerfalle betätigt werden und erst mit dem Vorschließen der Schlossfalle wird der
Riegel freigegeben, der dann federbelastet ausschließt. Dadurch wird eine versehentliche
Auslösung der Verriegelung bei geöffneter Tür weitgehend ausgeschlossen. Wird das
Schloss über Drücker oder Schlüssel entriegelt, die Tür jedoch nicht geöffnet, so löst die
Aufhebung der Betätigung die automatische Wiederverriegelung aus.
1.1.2 Panikfunktion
bietet ein Schloss, das in jedem möglichen Zustand von innen ohne zusätzliche Hilfsmittel
geöffnet werden kann. Das heißt, dass beim Sicherheitsschloss 809 die Betätigung des
inneren Drückers sowohl die Schlossfalle als auch den Riegel zurückschließt, so dass die
Tür von innen in jedem Fall geöffnet werden kann.
1.1.3 Zutrittskontrolle
Beim effeff Sicherheitsschloss 809 wurde diese Funktion erstmalig in einem selbstverrie-
gelnden Panikschloss integriert. Seine Drückernuss ist zweigeteilt und deren äußerer Teil im
Ruhezustand im Leerlauf. Der zu verwendende Drückerstift muss deshalb ebenfalls zwei-
geteilt und seine beiden Teile frei gegeneinander drehbar sein. Dies hat zur Folge, dass der
auf der Außenseite der Tür angebrachte Drücker zunächst keine Funktion hat. Er kann
jedoch durch elektrische Ansteuerung aufgekoppelt werden und hat dann die gleiche Funkti-
on wie der Innendrücker. Dadurch kann die Tür für die Begehung von außen durch elektri-
sche Kontaktgabe freigegeben oder gesperrt werden. Im einfachsten Fall geschieht dies
durch einen simplen Taster. Diese Tastfunktion kann selbstverständlich auch von einem
elektronischen Zutrittskontrollsystem wie Magnetkartenleser, Türcodeanlage oder ähnlichem
gegeben werden.
Die Spule, über die im Schloss die Aufkoppelung des äußeren Drückers bewirkt wird, ist so
ausgelegt, dass sie auch dauernd angesteuert werden kann. Eine mit diesem Schloss aus-
gestattete Tür kann also auch über einen Schalter oder eine Schaltuhr - etwa zu bestimm-
ten Tageszeiten - dauernd freigegeben werden.

6
1.1.4 Überwachungskontakte
Im effeff Sicherheitsschloss 809 sind mehrere Überwachungskontakte integriert. In der
Standardausführung wird die Betätigung des Innendrückers und die Riegelposition durch
integrierte Mikroschalter überwacht.
In der Ausbauversion wird zusätzlich zum Innendrücker auch der Außendrücker separat
überwacht, und ein durch den Profilzylinder schaltbarer Kontakt kann unter anderem zu
Steuerungszwecken benutzt werden. Alle Kontakte sind als potentialfreie Umschaltkontakte
ausgelegt.
•Der Riegelkontakt schaltet wenn der Riegel noch circa 90% ausgeschlossen ist.
•Der Außendrückerkontakt (nur in den Ausbauversionen enthalten) schaltet bei Betätigung
des äußeren Türdrückers.
•Der Innendrücker-Kontakt schaltet bei Betätigung des inneren Türdrückers und bei Betä-
tigung des Außendrückers, wenn dieser aufgekoppelt ist.
•Der Profilzylinderkontakt (nur in den Ausbauversionen enthalten) schaltet nur bei Betäti-
gung des Profilzylinders – nach dem Zurückschließen des Riegels.
1.1.5 Der Schließzylinder
Achtung!
Der Schließzylinder dient ausschließlich zur manuellen Entriegelung über die Schloss-
Wechselfunktion und bei der Ausbauversion gegebenenfalls zusätzlich als Signalgeber für
externe Steuerungen. Es kann nicht über den Schließzylinder verschlossen werden! Der
Schließhebel des Zylinders hat einen internen Anschlag und kann deshalb nicht vollständig
durchgedreht werden!
Im Normalbetrieb muss der Schlüssel abgezogen sein!
Eine Kombination des Schlosses mit Drehtürantrieben ist nicht möglich!

7
1.2 Sonderausführungen
Für besondere funktionale Anforderungen wird das effeff-Elektrosicherheitsschloss auch mit
von der Standardausführung abweichender Funktion gefertigt.
1.2.1 Ruhestromfunktion
Bei der Ruhestromausführung des effeff-Elektrosicherheitsschlosses muss die Spule des
Schlosses bestromt werden, um den zu steuernden Drücker vom Mechanismus abzukop-
peln. Um die Tür für die Begehung in der entsprechenden Richtung freizugeben, muss
demzufolge der Stromkreis unterbrochen werden.
1.2.2 Beidseitig steuerbarer Drücker
Bei dieser speziellen Ausführung des Schlosses haben beide Drücker nur nach elektrischer
Ansteuerung Funktion. Es wird an Türen eingesetzt, bei denen beide Begehungsrichtungen
kontrolliert werden müssen. Der Drückerstift darf in diesem Fall nicht geteilt sein. Der innere
und der äußere Drücker sind über einen durchgehenden Drückerstift miteinander verbun-
den. Diese Sonderausführung hat keine Panikfunktion!
1.3 Spezielle Ansteuerungen
Anhand einiger beispielhafter Beschreibungen des Zusammenspiels des Schlosses mit
übergeordneten Steuer- oder Überwachungsanlagen sollen die Funktionen und Möglichkei-
ten des Schlosses verdeutlicht werden. Diese Aufstellung kann selbstverständlich nicht alle
denkbaren Einsatzmöglichkeiten aufführen.
1.3.1 Zutrittskontrolle mit Tür-offen Überwachung
Eine Zutrittskontrolle mit dem Sicherheitschloss 809 unterscheidet sich im wesentlichen
nicht von der bisher bekannten Art, wie sie meist mit einem Elektrotüröffner realisiert wurde.
Der Hauptvorteil aus mechanischer Sicht ist, dass die geschlossene Tür durch Schlossfalle
und Riegel gesichert ist, während bei bisherigen Lösungen im allgemeinen nur die Schloss-
falle die Tür sicherte. Entsprechend der Ansteuerung der Türöffnerspule wird nunmehr die
Koppelspule im Schloss angesteuert, die den Außendrücker, solange sie bestromt wird,
aufkoppelt.
Die Mehrzahl aller Zutrittskontrollsysteme enthält auch eine Türüberwachungsfunktion in der
Form, dass ein Meldekontakt schließt, wenn eine Tür über einen bestimmten Zeitraum hin-
aus offen bleibt. Zu diesem Zweck wird beim Sicherheitsschloss 809 der Riegelkontakt
eingesetzt. Er meldet an die Überwachungselektronik Tür geschlossen und verriegelt. Soll
die Überwachung zusätzlich gegen bewusste Sabotage oder versehentliche Fehlauslösung
gesichert werden, so kann zu diesem Kontakt ein Türkontakt in Reihe geschaltet werden.
Wenn die Türüberwachungsfunktion bereits dann einen Alarm auslöst, wenn die Tür ohne
vorherige Ansteuerung durch das Zutrittskontrollsystem geöffnet wird, kann dieser Alarm
gegebenenfalls durch den Innendrückerkontakt unterdrückt werden.

8
1.3.2 Bereichswechselkontrolle
Mit Hilfe des Außen- und des Innendrückerkontaktes kann unterschieden werden, ob das
Schloss zum Verlassen oder zum Betreten des Raumes betätigt wurde. Dies kann von ent-
sprechend konzipierten Überwachungssystemen ausgewertet werden um zum Beispiel die
Anzahl der in einem Raum befindlichen Personen zu überwachen.
1.3.3 Betrieb mit zusätzlicher Fluchttürsicherung
Soll die unbefugte Begehung der Tür von der Innenseite verhindert bzw. zwingend mit einer
Alarmauslösung verbunden werden, so lässt sich das effeff Sicherheitsschloss in idealer
Weise mit einer effeff Fluchttürverriegelung verbinden. Die Fluchttürsicherung wird dabei,
wie üblich, als zusätzliche Verriegelung angebracht. Dies hat zur Folge, dass die Tür auch
von innen nur geöffnet werden kann, wenn zuvor die Fluchttürsicherung freigeschaltet wur-
de.
Die besonderen Vorteile einer Kombination aus Fluchttürsicherung und Sicherheitsschloss
809 bestehen darin, dass:
•die Installation eines Schlüsselschalters außen an der Tür entfallen kann – diese Funkti-
on kann mit der Ausbauversion des Sicherheitsschlosses über den Profilzylinderkontakt
realisiert werden;
•ein gegebenenfalls zusätzlich vorhandenes Zutrittskontrollsystem beide Sicherungssys-
teme parallel ansteuern kann, sodass über dessen Betätigung hinaus keine weiteren Ak-
tionen zur Freischaltung der Tür erforderlich sind;
•die Tür von außen gesehen doppelt gesichert ist, da sie sowohl durch die Fluchttürsiche-
rung als auch durch das Sicherheitsschloss versperrt wird;
•die berechtigte Begehung von außen mit Schlüssel keine zusätzlichen Geräte erfordert
und ein "normaler" Ablauf, wie bei jedem Schloss mit Wechsel, gegeben ist;
•die Sicherung der Tür von außen durch das Schloss bei Energieausfall selbstverständ-
lich erhalten bleibt. Ausnahme: die Ausführung mit beidseitig steuerbarem Drücker in
Ruhestromfunktion.
Die kombinierte Ansteuerung von Elektro-Sicherheitsschloss und Fluchttürsicherung ist bei
Verwendung von effeff Fluchttürsicherungssystemen problemlos möglich und kann auf
unterschiedliche Weise realisiert werden.

9
1.4 Modellbezeichnungen
Modellbe-
zeichnung
Arbeits-
strom
Ruhe-
strom
4 Kon-
takte
Einseitig
Panik-
funktion
Beide
Drücker
elktr. ge-
steuert
Euro-
Profil-
zylinder
Schwei-
zer Profil
809-12 X X X X
809-32 X X X X
809-13 X X X X
809-33 X X X X
809-14 X X X X
809-34 X X X X
809-15 X X X X
809-35 X X X X

10
2 Montage und Installation
2.1 Sicherheitshinweise
•Bei der Montage und Installation des Sicherheitsschlosses 809 sind unbedingt
einige Sicherheitsregeln zu berücksichtigen. Diese müssen eingehalten wer-
den da anderenfalls das Gerät beschädigt werden kann oder Gefahren für
den Benutzer entstehen.
•Am Schloss dürfen keinerlei Veränderungen vorgenommen werden!
•Bis zum endgültigen Einbau dürfen die Aufkleber, welche die Zylinderaufnahme
abdecken, nicht entfernt werden. Sie verhindern das Eindringen von Fremdkör-
pern und Schmutz in das Schloss.
•Achtung! Während der Montage muss sichergestellt werden, dass die Tür
nicht geschlossen werden kann und dass sie sich auch nicht selbsttätig
schließen kann! Vergessen Sie nicht, dass es sich um ein selbstverriegelndes
Schloss handelt, das von außen ohne elektrische Ansteuerung nur mit dem
Schlüssel geöffnet werden kann.
•Bei der Auswahl und Montage des als Gegenstück zum Schloss zu montie-
renden Schließbleches muss darauf geachtet werden, dass bei geschlossener
Tür niemals die Steuerfalle des Schlosses ausschließen darf.
•Der Einbau des Schlosses muss ohne mechanische Spannungen erfolgen. Es
ist also auf Einhaltung aller Maßvorgaben und auf Winkelgenauigkeit zu ach-
ten.
•ACHTUNG! Beim Einbau des Schlosses auf die Einhaltung bauaufsichtlicher
Vorschriften und eventuelle Vorgaben des Türherstellers achten!
2.2 Schlossausführungen
D
E
F
C
Drücker mit Panikfunktion
Elektrisch steuerbarer Drücker
Die Ausführung des Schlosses bestimmt sich nach der
Aufschlagrichtung der Tür und nach der elektrisch zu
steuernden Drückerseite beziehungsweise der Panikseite.
Alle Schlösser sind auf dem Typenschild gekennzeichnet.
Die letzte (15te) Stelle der Typennummer bezeichnet die Ausführung entsprechend obiger Skizzen.
Achtung: Nur die Ausführungen F und D sind im Sinne baurechtlicher Bestimmungen!Paniktüren

11
2.3 Hinweise zur Montage
Alle Montage und Anschlussarbeiten sind von einer Fachkraft des jeweils zugehöri-
gen Gewerks durchzuführen!
2.3.1 Montage des Schlosses
Arbeiten am Türblatt, wie Bohrungen, Fräsungen oder ähnliches dürfen niemals bei einge-
bautem oder eingestecktem Schloss durchgeführt werden.
Der Ausfräsung für die Schlosstasche ist die Maßzeichnung zugrundezulegen. Sie ist so zu
dimensionieren, dass sich das Schloss ohne jeglichen Kraftaufwand in die Tasche einführen
lässt und ohne mechanische Spannung über die beiden im Stulp dafür vorgesehenen Boh-
rungen mit dem Türblatt fest verbunden werden kann.
Die Tiefe der Ausfräsung für die Schlosstasche ergibt sich aus der Schlosskastentiefe plus
einem Zuschlag von ca. 30 mm für eine Kabelschlaufe (Revision!). Beachten Sie dabei
insbesondere auch die Abmessungen des Kupplungssteckers! Bei Rohrrahmenprofilen kann
eine entsprechende Schlaufe des Anschlusskabels gegebenenfalls in eine geeignete Profil-
kammer geschoben werden.
2.3.2 Zur Kabelführung
Das Anschlusskabel des effeff Sicherheitsschlosses muss im Türblatt von der Schlossseite
zur Bandseite geführt werden. Dies sollte, wo immer möglich, in einem separaten Leerrohr
geschehen, das einen Innendurchmesser von mindestens 7 mm aufweist. Etwa erforderliche
Bögen sollten so groß wie möglich ausgeführt werden.
•Sollte das Einbringen eines Leerrohres nicht mehr möglich sein, wie dies z.B.
beim nachträglichen Einbau des Schlosses in eine bestehende Tür denkbar ist,
muss beim Einbringen des Kabels besonders sorgfältig gearbeitet werden.
•Ecken und Kanten, um die das Kabel geführt werden muss, müssen abge-
rundet werden damit der Kabelmantel nicht beschädigt werden kann.
•Beim Übergang vom Türblatt zum Rahmen muss das Kabel durch einen flexiblen
Kabelübergang geführt werden, der beidseitig fest mit Türblatt bzw. Rahmen
verbunden wird, z.B. effeff-Modell 10318 oder 10312. Bitte beachten Sie hierzu
die jeweilige Montageanleitung.

12
2.3.3 Schließbleche
2.3.3.1 Serienmäßig lieferbare Schließbleche
Effeff bietet zum Elektro-Sicherheitsschloss 809 vier verschiedene, passende Schließbleche
an: zwei Flachschließbleche mit 20 bzw 24 mm Breite und zwei Winkelschließbleche.
Bei der Montage der Schließbleche sind die auf der folgenden Seite aufgeführten Vorgaben
zu beachten!
Achtung!

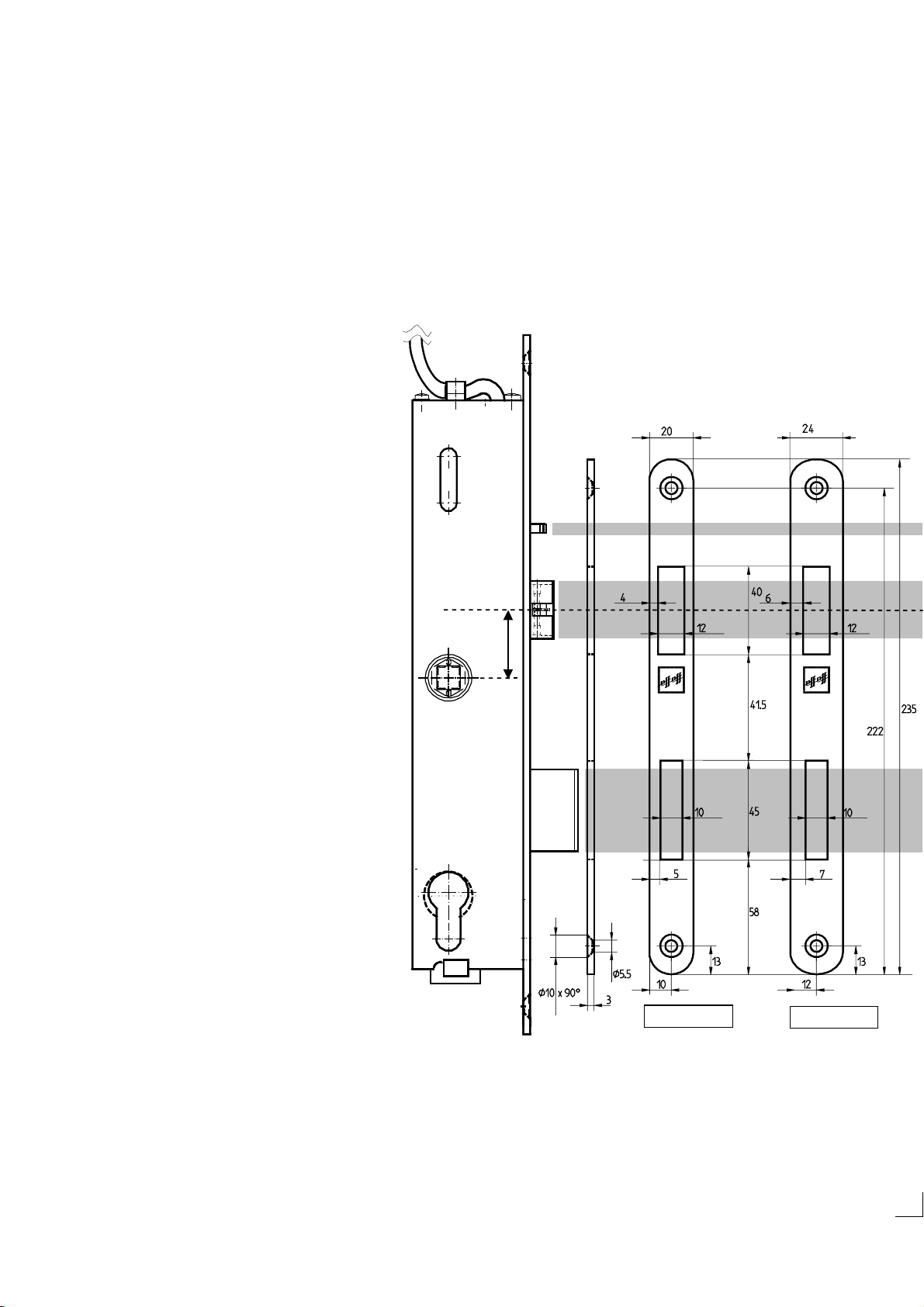

Die nebenstehenden Zeichnungen
sind nicht maßstäblich.
809 HZ 20 809 HZ 24
27,5
Flachschließbleche

13
32
55,5
61
16,5
29
15
64
44
4
22
25
15
10
40
74
28
12
15
10
Winkelschließblech
809 iW 066 DIN LINKS
(DIN RECHTS spiegelbildlich)
40
40
40
10
40
40
40
10
Sicherheitswinkelschließblech
809 SiiW 312 DIN LINKS
(DIN RECHTS spiegelbildlich)
32
61
16,5
2
44
4
22
25
40
74
152
12
10
15
20
40
40
20
40
40
10
15
190
Winkelschließbleche

14
2.3.3.2 Bauseitige Schließbleche
Bei bauseitiger Herstellung des Schließblechs beziehungsweise der Ausfräsung im Zargen-
profil sind die in der nachstehenden Zeichnung angegebenen Maße zugrundezulegen!
Die Einhaltung aller Vorgaben stellt eine einwandfreie Funktion des Schlosses sicher.
Bei der Gestaltung der äußeren
Form des Schließblechs sind nach-
folgende Punkte zu beachten:
•Falle und Hilfsfalle des Schlosses
müssen beim Schließen der Tür
von derselben Aufschlagkante zu-
rückgedrückt werden,
•Falle und Hilfsfalle müssen beim
Schließen der Tür ungehindert ü-
ber eine ebene Fläche bis in die
Schließposition gleiten kön-
nen.Eventuell vorhandene Profil-
nuten oder andere Unebenheiten
müssen vom Schließblech abge-
deckt werden.
•Der Hilfsfallenbereich muss
volständig in das Schließblech
einbezogen werden. Hier dürfen
sich keinerlei Bohrungen für Be-
festigungsschrauben, Vertiefun-
gen oder ähnliches befinden.
•Der Abstand zwischen Stulp
und Schließblech darf 4 mm
nicht überschreiten.
10 mm
55 mm max 45 mm
min 35 mm
Fallenausschnitt
Riegelausschnitt
Hilfsfallen-
bereich
20 m
m
12 mm
5 mm

15
2.3.4 Beschläge
Das effeff Sicherheitsschloss 809 erfordert einen Panikbeschlag mit geteiltem Drückerstift
und beidseitig fest drehbar in den Schilden gelagerten Drückern.
Die Länge der Stifte ist abhängig von der Türblattstärke, der horizontalen Schlossposition,
der Stärke des jeweiligen Türschildes und der erforderlichen Eingreiftiefe in den Türdrücker.
Bei der Montage der Beschläge muss beim Drückerstift zwischen äußerem und innerem
Stiftteil unterschieden werden. Die beiden Stiftteile sind meist durch eingeprägte Buchstaben
gekennzeichnet.
•Der schraubbare Teil des Drückerstifts muss auf der Innenseite montiert
werden.
•Bei der Montage der Türschilde und Drücker ist darauf zu achten, dass alle Teile
spielfrei und ohne mechanische Spannung auf dem Türblatt fixiert werden.
•Arbeiten am Türblatt wie Bohr-, Fräs- und Stemmarbeiten dürfen nur bei
ausgebautem Schloss durchgeführt werden.
•Bitte beachten Sie die Montageanweisungen des Herstellers und gegebenenfalls
auch bauaufsichtliche Vorschriften.

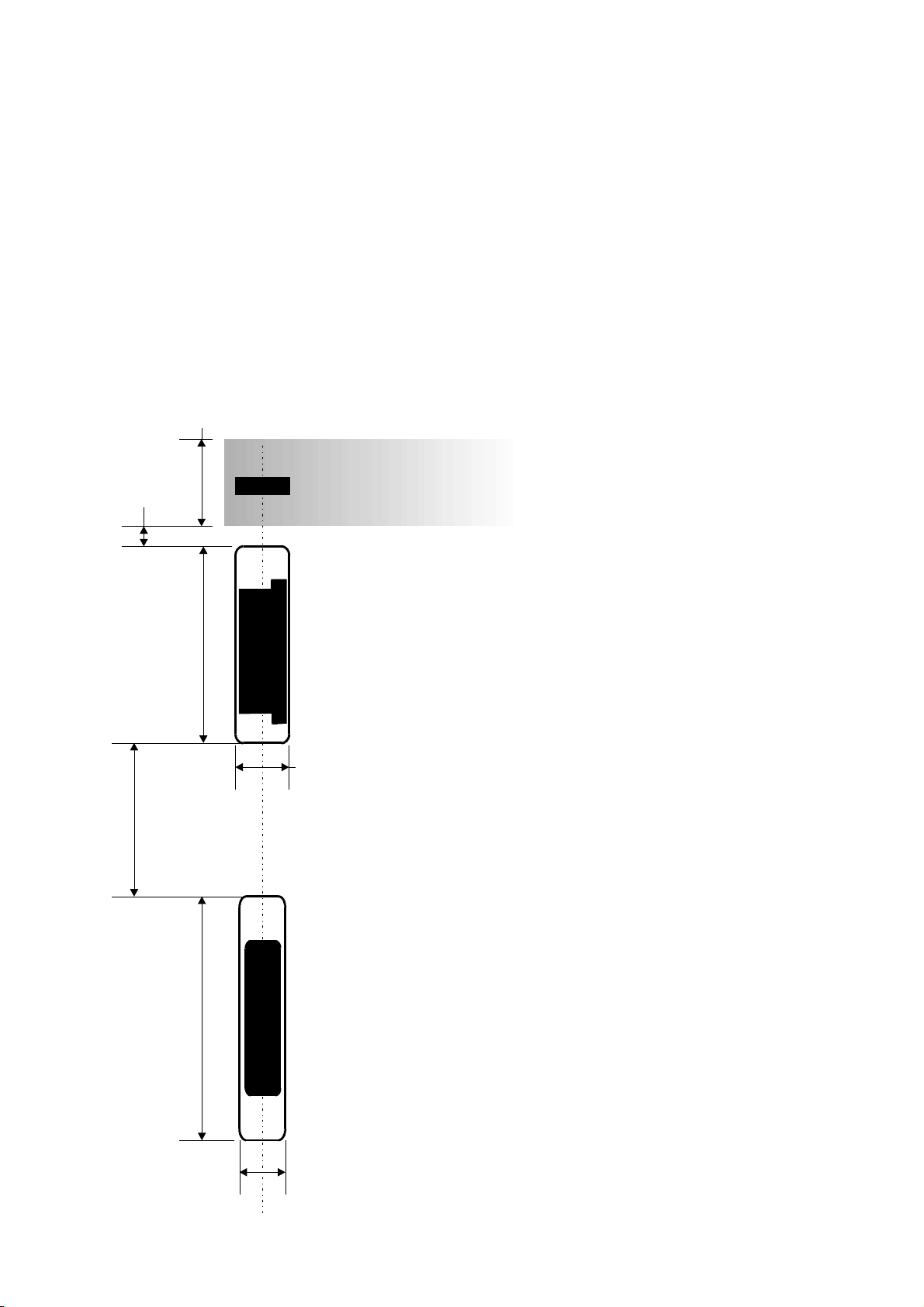

Die Sonderausführungen mit beidseitig steuerbarem
Drücker erfordern einen durchgehenden, ungeteilten
Drückerstift.
Seine Länge bestimmt sich aus Lgesamt = LA + LI + 2 mm.
LA
ängeußenstift
LI
ängennenstift
AI
LI
LA
Panikseit
e
Freilaufseite
2 mm
XF XP

16
2.3.4.1 Zubehörteile zu den über effeff beziehbaren Be-
schlägen
Die von effeff zu den angebotenen Beschlägen lieferbaren Zubehörteile Drückerstifte und
Befestigungsschrauben werden in Abstufungen geliefert, die alle gebräuchlichen Türblatt-
stärken berücksichtigen.
Außendrückerstift (Freilaufseite) Innendrückerstift (Panikseite)
XF (mm) Stiftlänge Bestell-Nr.XP (mm) Stiftlänge Bestell-Nr
14 – 17,5 43,0 mm 809-ZXF-430 18 – 21,5 38,0 mm 809-ZXP-380
17,5 – 21 46,5 mm 809-ZXF-465 21,5 – 25 41,5 mm 809-ZXP-415
21 – 24,5 50,0 mm 809-ZXF-500 25 – 28,5 45,0 mm 809-ZXP-450
24,5 – 28 53,5 mm 809-ZXF-535 28,5 – 32 48,5 mm 809-ZXP-485
28 – 31,5 57,0 mm 809-ZXF-570 32 – 35,5 52,0 mm 809-ZXP-520
31,5 – 35 60,5 mm 809-ZXF-605 35,5 – 39 55,5 mm 809-ZXP-555
35 – 38,5 64,0 mm 809-ZXF-640 39 – 42,5 59,0 mm 809-ZXP-590
38,5 – 42 67,5 mm 809-ZXF-675 42,5 – 46 62,5 mm 809-ZXP-625
42 – 45,5 71,0 mm 809-ZXF-710 46 – 49,5 66,0 mm 809-ZXP-660
45,5 – 49 74,5 mm 809-ZXF-745 49,5 – 53 69,5 mm 809-ZXP-695
49 – 52 78,0 mm 809-ZXF-780 53 – 56,5 73,0 mm 809-ZXP-730
Für Sonderfälle kann ein überlanger Außendrückerstift 809–ZXF-1000 eingesetzt werden,
der bauseits auf die erforderliche Länge gekürzt wird.
Er ist auf das Maß LA = XF + 28 mm abzulängen
Die Sonderausführungen mit beidseitig steuerbarem Drücker erfordern einen durchgehen-
den Drückerstift, dessen Länge sich bei dem von effeff zum Elektrosicherheitsschloss ange-
botenen Beschlag berechnet aus L = XF + XP +49 mm.
Die beiden Türschilde werden mit drei durchgehenden Schrauben miteinander verschraubt,
deren Länge sich nach der Türblattstärke richtet.
Befestigungsschrauben
Bestell-Nr. Länge Für
Türblattstärke
809-ZS-040 40 mm 33 – 37 mm
809-ZS-045 45 mm 38 – 42 mm
809-ZS-050 50 mm 43 – 47 mm
809-ZS-055 55 mm 48 – 52 mm
809-ZS-060 60 mm 53 – 57 mm
809-ZS-065 65 mm 58 – 62 mm
809-ZS-070 70 mm 63 – 67 mm
809-ZS-075 75 mm 68 – 72 mm
809-ZS-080 80 mm 73 – 77 mm
809-ZS-085 85 mm 78 – 82 mm
809-ZS-090 90 mm 83 – 87 mm
809-ZS-095 95 mm 88 – 92 mm
809-ZS-100 100 mm 93 – 97 mm
809-ZS-105 105 mm 98 – 102 mm
809-ZS-110 110 mm 103 – 107 mm

17
2.4 Zubehörauswahl aus dem effeff-Programm
Bestell-Nummer Bezeichnung Bemerkungen
1005 Brückengleichrichter
Zur Gleichrichtung eines
Wechselspannungsausgan-
ges, über den das Elektrosi-
cherheitsschloss angesteuert
werden soll.
10318 Kabelübergang
Zur Kabelführung vom Tür-
blatt auf das Zargenprofil / die
Wand.
10312 Verdeckter Kabelübergang
Zur Kabelführung vom Tür-
blatt auf das Zargenprofil.
Einbau verdeckt im Türfalz.
10259 Stromübertrager
Zur Stromübertragung im
Türfalz. Achtung! Nur ver-
wendbar, wenn die Über-
wachungskontakte nicht
genutzt werden!
1002-121 Trafo-Gleichrichter-Kombination 12 V Stromversorgung für 12 Volt-
Ausführung-
1002-241 Trafo-Gleichrichter-Kombination 24 V Stromversorgung für 24 Volt-
Ausführung-
7200-10/11/12 Universalschaltelement Mit Taster und Schalter
2032 Schaltuhr Für zeitweise Dauerfrei-
schaltung.
Bitte entnehmen Sie nähere Informationen dem effeff-Katalog!

18
2.5 Zum elektrischen Anschluss
Der Elektroanschluss für das Elektrosicherheitsschloss ist gemäß den Anschlußplänen der
ansteuernden Geräte durchzuführen. Hierbei bitte den nachfolgenden Anschlussplan zum
Sicherheitsschloss 809 und die auf Seite 20 aufgeführten technischen Daten beachten!
Insbesondere müssen dabei folgende Daten verglichen werden:
•Die Nennspannung der Spule im Schloss mit der Ausgangsspannung des ansteuernden
Gerätes.
•Die Leistungsaufnahme der Spule mit der Ausgangsleistung des Steuergeräts.
•Die maximale Schaltleistung der Überwachungskontakte mit der jeweils zu schaltenden
Leistung.
Wird das Elektrosicherheitsschloss über einen Wechselspannungsausgang angesteuert, wie
dies zum Beispiel meist beim Türöffner-Ausgang einer Sprechanlage der Fall ist, muss ein
Brückengleichrichter vorgeschaltet werden.
Die einschlägigen VDE-Bestimmungen und die Bestimmungen der örtlichen EVUs sind zu
berücksichtigen.

19

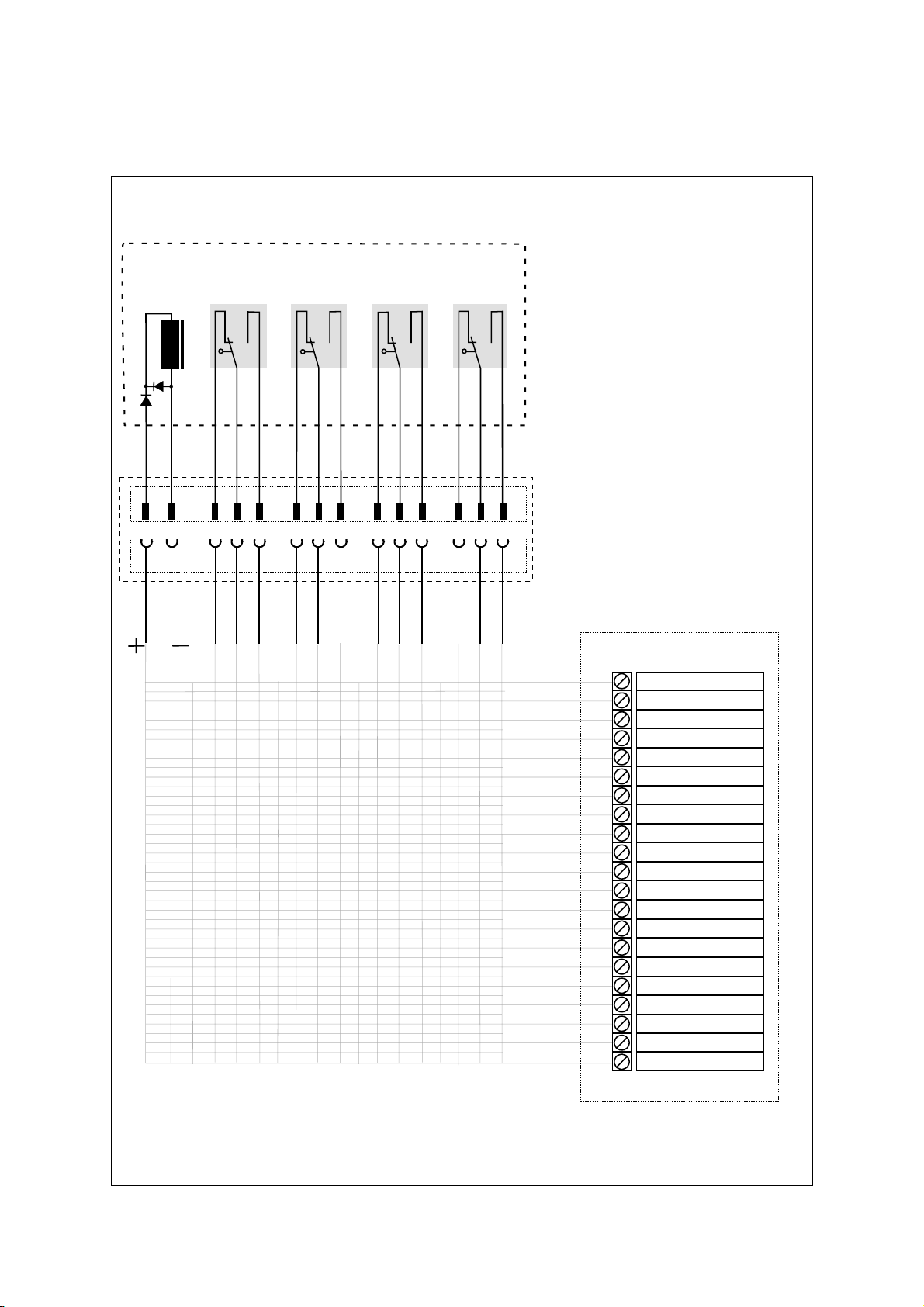

2.5.1 Anschlussplan
D00171A0000201
L 1 = Spule:
Polarität und Nennspannung beachten!
S 1 = Riegelschaltkontakt
(gezeichnet = Riegel ausgeschlossen).
S 2 = Endschalter Tür-Außendrücker
schaltet nur bei Betätigung des Tür-Außendrückers.
S 3 = Endschalter Tür-Innendrücker
schaltet bei Betätigung des Tür-Innendrückers.
S 4 = Profilzylinderkontakt
schaltet nur bei Betätigung des Profilzylinders.
Der die Spule ansteuernde Kontakt
ist bei der Arbeitsstromversion als
Arbeitskontakt ( Schließer), bei der
Ruhestromversion als Ruhekontakt
( Öffner ) aufzuschalten.
Hinweis:
Sämtliche Kontaktstellungen sind unbetätigt
gezeichnet.
Bei Betätigung des aufgekoppelten Außendrückers
werden beide Türdrückerkontakte geschaltet.
Ansteuerndes Gerät
S 1 S 2 S 3 S 4
Riegelschalt-
kontakt
Außendrücker-
kontakt
Innendrücker-
kontakt
Profilzylinder-
kontakt
Pin-Belegung des Steckverbinders der Anschlußleitung
87 34610 25111 9 14 13 12
87 346
10 25111914 13 12
rot
blau
grün
gelb
rosa
violett
braun
grau
weiß
grau-rosa
schwarz
braun-grün
weiß-grün
rot-blau
Elektrosicherheitsschloß 809
Ausbauversionen mit vier Überwachungskontakten
L 1

20
Technische Daten
Riegelausschluss: 20 mm
Riegelhöhe: 35 mm
Riegelstärke: 8 mm
Stulpmaße: 24 x 300 x 3mm
Material von Falle und Riegel: Stahl
Stulpmaterial Edelstahl
Das Elektro-Sicherheitsschloss 809 entspricht den Festigkeitsanforderungen der
DIN 18251 Klasse 4
Nennspannung: 12 V DC ±10%, 100% ED
oder 24 V DC ±10%, 100% ED
Stromaufnahme: 12 V DC: 270 mA
24 V DC: 120 mA
Schaltleistung der Mikroschalter: I max: 1A
U max: 24 V
Gesamtlänge des Anschlusskabels: 6 m mit losem Kabelteil 809-ZBKAB-01/03
10 m mit losem Kabelteil 809-ZBKAB-02/04
Schutzart eingebaut,
mit montiertem Zylinder: IP 30
Gewicht: ca. 1,1 Kg
