EHEIM CLEAR UVC-7 User manual

UVC-7
UVC-9
UVC-11
UVC-18
de Bedienungsanleitung nl Bedieningshandleiding
en Operating manual da Betjeningsvejledning
fr Mode d’emploi sv Bruksanvisning
it Istruzioni per l‘uso tr Işletim kılavuzunun
es Manual de instrucciones pl Instrukcji obsługi
pt Manual de instruções ru Pуководствo по эксплуатации

2
D
min 200 cm
min 200 cm
FE
C
1“
1/2“
3/4“
200
90
A B
①
②
③

3
G
L
H
I
K
J
①
②
③①
②
③
①
②
①②③

4
Deutsch
Original Bedienungsanleitung
UVC-Klärer CLEAR UVC-7 / UVC-9 / UVC-11 / UVC-18
1. Allgemeine Benutzerhinweise
Informationen zum Gebrauch der Bedienungsanleitung
▶Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig
gelesen und verstanden werden.
▶Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und er-
reichbar auf.
▶Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.
Symbol- und Hinweiserklärung
Gefahr von Personenschäden durch gefährliche elektrische Spannung
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen
zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden.
Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen
zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden.
Gefahr durch optische Strahlung
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut und Augen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden.
Hinweis mit nützlichen Informationen und Tipps.
Verweis auf eine Abbildung, hier Verweis auf Abbildung A
Sie werden zu einer Handlung aufgefordert.
2. Einsatzgebiet
Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt
und dürfen ausschließlich verwendet werden:
‧zur Reinigung von Gartenteichen
‧unter Einhaltung der technischen Daten
Für das Gerät gelten folgende Einschränkungen:
‧UVC-Lampe niemals außerhalb des Gehäuses betreiben oder für andere Zwecke verwenden.
‧nicht für gewerbliche oder industrielle Zwecke verwenden
‧ nicht gefördert werden dürfen ätzende, leicht brennbare, aggresive oder explosive Sto󰘯e, Salzwas-
ser sowie Trinkwasser
‧nicht in Schwimmteichen verwenden
‧ niemals ohne Wasserdurch󰘱uss betreiben
⌦A

5
Deutsch
3. Sicherheitshinweise
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen,
wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entspre-
chend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet
werden.
‧Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen,
da hiervon Gefahren ausgehen können (Erstickungsgefahr!).
‧Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit
reduzierten physischen, sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden Gefahren verstan-
den haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei
denn, sie sind beaufsichtigt.
Elektrische Sicherheit
‧Die elektrischen Installationen müssen den internationalen und nationa-
len Errichterbestimmungen entsprechen.
‧Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
‧Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
‧Trennen Sie das Gerät vor allen Arbeiten vom Netz.
‧Die elektrischen Daten des Gerätes müssen mit den Daten des Strom-
netzes übereinstimmen. Sie 󰘰nden diese Daten auf dem Typenschild,
der Verpackung oder in dieser Anleitung.
‧Verlängerungskabel und Stromverteiler müssen für die Verwendung im
Freien geeignet sein (spritzwassergeschützt).
‧Der Sicherheitsabstand des Gerätes zum Wasser muss nach VDE
mindestens 2 m betragen.
‧Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben
als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F3G0,75.
Verlängerungsleitungen müssen den Anforderungen der DIN VDE 0620
genügen.

6
Deutsch
‧Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden.
Bei Beschädigung der Leitung ist das Gerät zu verschrotten.
‧ Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es emp󰘰ehlt
sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert,
dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt.
‧Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten
Schutzkontakt-Netzsteckdose an.
Sicherer Betrieb
‧Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustel-
len, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschä-
digt sind.
‧Benutzen Sie das Gerät nicht, wenn es nicht ordungsgemäß funktio-
niert oder wenn es beschädigt ist.
‧Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.
‧Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle
durchgeführt werden.
‧Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen
vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.
‧Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten. Die
Anschlussleitung darf nicht betreten werden, sofern sie in der Erde oder
im Kies ohne Leerrohr verlegt wurde.
‧Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben
sind.
‧Nehmen Sie niemals technische Änderungen am Gerät vor.
‧Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
‧Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser
aufhalten!
‧Setzen Sie das Gerät nicht längere Zeit Temperaturen unter +4°C oder
über +35°C aus.
‧Vermeiden Sie direkte Sonneneinstrahlung.
‧Verwenden Sie niemals die UVC-Lampe außerhalb des Gehäuses.
‧Schauen Sie niemals in das Licht der UVC-Lampe.

7
Deutsch
4. Inbetriebnahme
Einsatz
Der UVC-Klärer kann mit Filter (⌦F) oder ohne Filter (⌦E) betrieben werden.
UVC-Lampe einsetzen
1. Setzen Sie die mitgelieferte UVC-Lampe in den Teichklärer ein.
(siehe Kapitel 6. Wartung – Lampe austauschen).

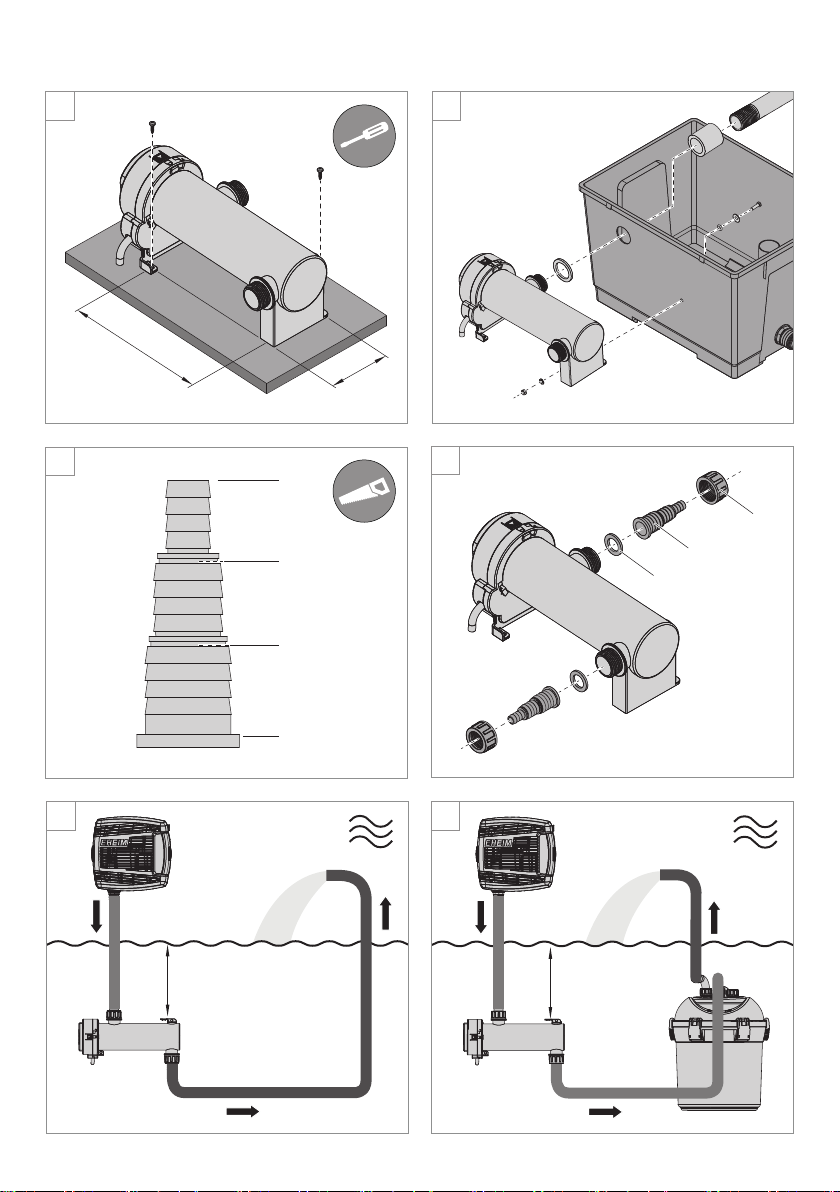

UVC-Klärer auf fester Unterlage montieren (⌦A)
Für einen sicheren Stand können Sie den UVC-Klärer auf einer festen Unterlage (z.B. Holz-, Metallplatte)
befestigen. Gehen Sie dazu wie folgt vor:
1. Bohren Sie entsprechende Befestigungsbohrungen.
2. Schrauben Sie den UVC-Klärer auf die Holz- bzw. Metallplatte.
Wenn Sie den UVC-Klärer ohne feste Unterlage betreiben wollen, müssen Sie darauf achten, dass der
UVC-Klärer stabil auf den Füßen steht.
UVC-Klärer an EHEIM Durchlau󰓑lter LOOP montieren (⌦B)
Montieren Sie den UVC-Klärer wie in der Bedienungsanleitung des Durchlau󰘲lters LOOP erläutert.
Anschluss Pumpe montieren
1. Kürzen Sie mit einer Säge den Anschlussstutzen auf den Durchmesser Ihres Schlauches (⌦C).
2. Verbinden Sie den Spiralschlauch der Pumpe mit dem Anschlussstutzen ②.
3. Legen Sie die Dichtscheibe ③ in die Überwurfmutter ① (⌦D).
4. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf einen der beiden Schrauban-
schlüsse am Gehäuse des UVC-Klärers.
Anschluss Filter/Auslaufschlauch montieren
1. Kürzen Sie mit einer Säge den Anschlussstutzen auf den Durchmesser Ihres Schlauches (⌦C).
2. Verbinden Sie den Spiralschlauch des Filters bzw. den Auslaufschlauch mit dem Anschluss-
stutzen ②.
3. Legen Sie die Dichtscheibe ③ in die Überwurfmutter ① (⌦D).
4. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf einen der beiden Schrauban-
schlüsse am Gehäuse des UVC-Klärers.
Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.

8
Deutsch
5. Bedienung
UVC-Klärer/Pumpe einschalten
Achtung! Stromschlag!
▶Stellen Sie den UVC-Klärer mindestens 2 m vom Teichufer entfernt auf.
Vorsicht! Sachbeschädigung.
▶ Betreiben Sie UVC-Klärer nicht ohne Wasserdurch󰘱uss. Das Wasser dient der Kühlung der
UVC-Lampe.
1. Stellen Sie den UVC-Klärer auf einen stabilen Untergrund, montieren Sie den UVC-Klärer auf eine
feste Unterlage oder montieren Sie den UVC-Klärer an den Durchlau󰘲lter LOOP.
2. Montieren Sie die entsprechenden Schlauchanschlüsse.
3. Stecken Sie den Netzstecker der Pumpe in die Netzsteckdose. Achtung: Die Pumpe läuft sofort
an!
4. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Der UVC-Klärer ist sofort in Berieb!
Die durchsichtigen Anschlussstutzen leuchten, wenn die UVC-Lampe ordnungsgemäß funktioniert.
UVC-Klärer/Pumpe ausschalten
1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.
6. Wartung
Achtung! Stromschlag!
▶Ziehen vor allen Wartungsarbeiten den Netzstecker.
Vorsicht! Verletzungsgefahr.
Glaskolben und UVC-Lampe sind zerbrechlich und können bei Glasbruch zu Schnittverletzungen
führen.
▶Handhaben Sie Glaskolben und UVC-Lampe vorsichtig.
Vorsicht! Sachbeschädigung.
▶Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.
In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und
störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und
sichert über einen langen Zeitraum die Funktion des UVC-Klärers.
Glaskolben reinigen
1. Ziehen Sie den Netzstecker.

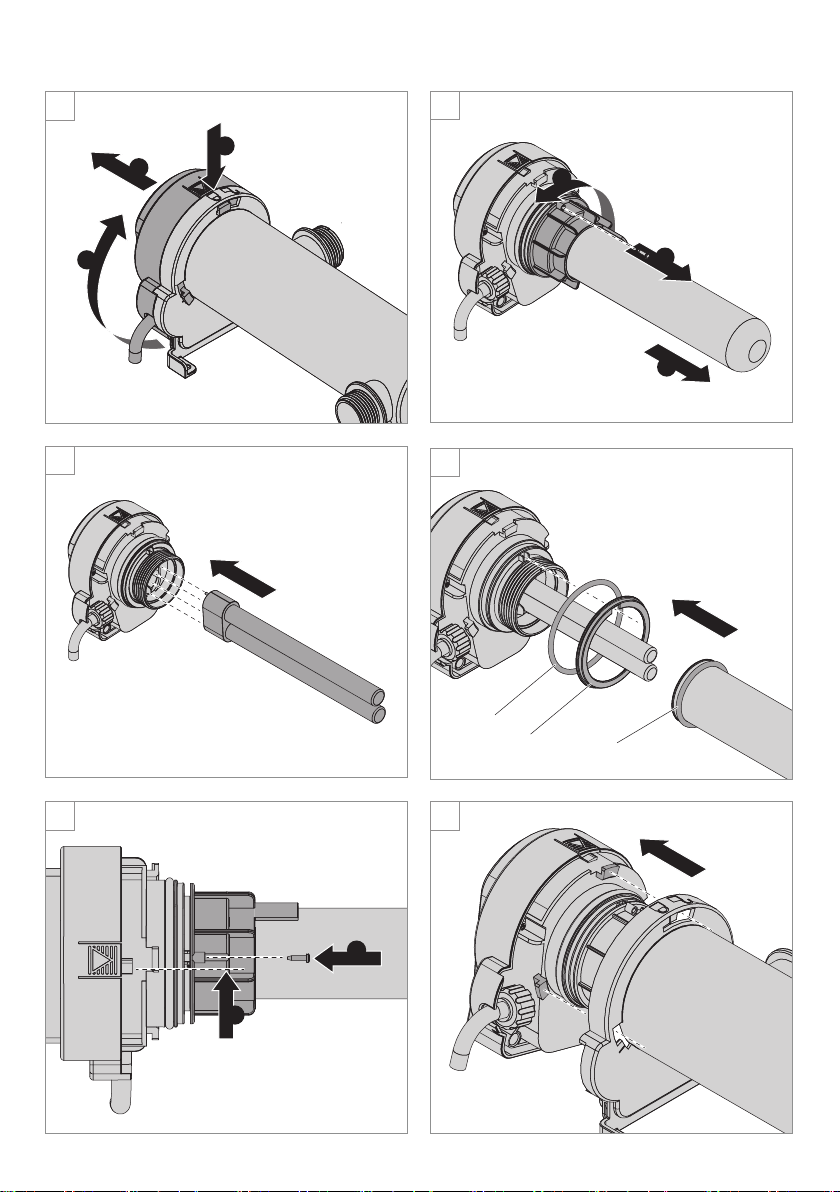

2. Schrauben Sie die Lampenaufnahme ab. Drücken Sie die Entriegelungstaste, drehen Sie die
Lampenaufnahme entgegen dem Uhrzeigersinn und ziehen Sie die Lampenaufnahme aus dem
Gehäuse (⌦G).
3. Reinigen Sie den Glaskolben mit einem handelsüblichen Glasreiniger.

9
Deutsch
4. Montieren Sie die Lampenaufnahme wieder in umgekehrter Reihenfolge. Schieben Sie dazu die
Verrieglungsnasen der Lampenaufnahme durch die entsprechenden Ö󰘯nungen im Gehäuse (⌦L).
5. Drehen Sie die Lampenaufnahme im Uhrzeigersinn bis zum Einrasten.
Lampe austauschen
Tauschen Sie spätestens nach ca. 8000 Betriebsstunden die UVC-Lampe aus, da die UVC-Leistung danach
stark abnimmt. Gehen Sie dazu wie folgt vor:
1. Ziehen Sie den Netzstecker.
2. Schrauben Sie die Lampenaufnahme ab. Drücken Sie die Entriegelungstaste, drehen Sie das
Lampenaufnahme entgegen dem Uhrzeigersinn und ziehen Sie die Lampenaufnahme aus dem
Gehäuse (⌦G).
3. Entfernen Sie die Sicherungsschraube (⌦H).
4. Entfernen Sie die Klemmschraube und ziehen Sie den Glaskolben vorsichtig aus der Lampenauf-
nahme.
5. Nehmen Sie die UVC-Lampe aus der Verpackung. Stecken Sie die UVC-Lampe in die Lampenfas-
sung (⌦I).
6. Montieren Sie den UVC-Klärer wieder in umgekehrter Reihenfolge. Stecken Sie dazu den Glaskol-
ben vorsichtig in die Lampenaufnahme. Schieben Sie den Dichtring ③des Glaskolbens mit den
Fingerspitzen nach unten in den Spalt zwischen Glaskolben und Lampenaufnahme (⌦J).
▶ Achten Sie beim Zusammenbau darauf, dass der Dichtring ① montiert ist und der Blockierring ②in
die Nase der Lampenaufnahme eingreift (⌦J).
7. Drehen Sie die Klemmschraube bis zum Anschlag an der Nase der Lampenaufnahme (⌦K).
8. Sichern Sie die Klemmschraube mit der Sicherungsschraube.
9. Montieren Sie die Lampenaufnahme wieder in umgekehrter Reihenfolge. Schieben Sie dazu die
Verrieglungsnasen der Lampenaufnahme durch die entsprechenden Ö󰘯nungen im Gehäuse (⌦L).
10. Drehen Sie die Lampenaufnahme im Uhrzeigersinn bis zum Einrasten.
7. Beheben von Störungen
Achtung! Stromschlag!
▶Ziehen Sie vor dem Beheben von Störungen den Netzstecker.
Störung Mögliche Ursache Abhilfe
UVC-Lampe leuchtet nicht Netzspannung fehlt ▶Überprüfen Sie die Netzspan-
nung
▶Kontrollieren Sie die Zuleitung
Netzstecker ist nicht eingesteckt ▶Stecken Sie den Netzstecker in
die Netzsteckdose
UVC-Lampe ist defekt ▶Tauschen Sie die UVC-Lampe
Wasser nicht klar Glaskolben ist verschmutzt ▶Reinigen Sie den Glaskolben
UVC-Lampe hat keine Leistung
mehr
▶Tauschen Sie die UVC-Lampe
Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

10
Deutsch
8. Außerbetriebnahme
Lagern und Überwintern
1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.
Entsorgen
Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.
Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemein-
schaft:
Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch
nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte
(WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt
werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertsto󰘯höfen kostenlos entge-
gengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese
umweltgerecht und führen diese der Wiederverwertung zu.
9. Technische Daten
Typ UVC-7 UVC-9 UVC-11 UVC-18
Nennleistung 9 W 11 W 14 W 18 W
Teich ohne Fischbesatz 7000 l 10000 l 15000 l 20000 l
Teich mit Fischbesatz 3500 l 5000 l 7500 l 10000 l
Teich mit Koi-Besatz – 2500 l 3800 l 5000 l
Abmaße (L×B×H) 132×263×129 mm
Kabellänge 5 m
Wasseranschlüsse 1/2“ – 3/4“ – 1“
Medientemperatur 4°C – 35°C
Netzspannung/Frequenz 220 – 240 V / 50 Hz
10. Ersatzteile
Siehe Seite 89.
Pos. GLOW UVC 7 W GLOW UVC 9 W GLOW UVC 11 W GLOW UVC 18 W
①4100010 4101010 4102010 4103010

11
English
Operating instructions
UVC clari󰄈er CLEAR UVC-7/UVC-9/UVC-11/UVC-18
1. General user instructions
Information on using the operating manual
▶ Before using the appliance for the 󰘰rst time, the operating manual must be read fully and under-
stood.
▶Consider the operating manual as part of the product and keep in a safe and accessible location.
▶Enclose this operating manual if passing the appliance on to a third party.
Explanation of symbols and notes
Risk of personal injury from dangerous voltage
The symbol denotes imminent danger causing severe personal injury or death if the corresponding
measures are not taken.
Risk of personal injury from a general source of danger
The symbol denotes imminent danger causing severe personal injury or death if the corresponding
measures are not taken.
Danger from optical radiation
The symbol denotes imminent danger causing damage to the skin and eyes if the corresponding
measures are not taken.
Note with useful information and tips.
Reference to a 󰘰gure, in this case, reference to 󰘰gure A
You are prompted for an action.
2. Application
The appliance and all parts included in the scope of delivery are intended for private use and must only be
used:
‧for cleaning garden ponds
‧in compliance with the technical data
The following limitations apply to the appliance:
‧never operate the UVC lamp outside of the housing and never use it for other purposes.
‧do not use for commercial or industrial purposes
‧ do not pump caustic, in󰘱ammable, aggressive or explosive substances, salt water or drinking water
‧do not use in swimming ponds
‧ never operate without a water 󰘱ow
⌦A

12
English
3. Safety instructions
Risks for persons and property can arise from this appliance if the appliance
is improperly used or not used as intended or if the safety instructions are not
heeded.
‧Do not let the appliance packaging get into the hands of children as
hazards can arise (danger of su󰘯ocation!).
‧This appliance can be used by children from the age of 8 and by per-
sons with reduced physical, sensory or mental capabilities or lack of
experience and/or knowledge if they are supervised and have been
instructed in the safe use of the appliance and have understood the
resulting dangers. Children must not play with the appliance. Cleaning
and user maintenance must not be carried out by children unless they
are supervised.
Electrical safety
‧The electrical installations must comply with the international and na-
tional erection speci󰘰cations.
‧The appliance must be protected by a residual current protection device
with a maximum rated residual current of 30 mA.
‧Please contact an electrician if there are any questions or problems.
‧Disconnect the appliance from the mains before all work.
‧The electrical data of the appliance must match the data of the power
mains. This data is found on the type plate, the packaging and in these
instructions.
‧Extension cables and power distributors must be suitable for outdoor
use (protected against splashing water).
‧According to VDE, the device’s safety distance from the water must be
at least 2 m.
‧Mains connection cables must not have a smaller cross-section than
rubber hose lines with the abbreviation H05RN-F3G0,75. Extension
cables must meet the requirements of DIN VDE 0620.
‧The mains connection cable of this appliance cannot be replaced. If the
cable is damaged, the appliance must be scrapped.

13
English
‧Protect the mains socket and mains plug against moisture. It is recom-
mended to form a drip loop with the mains cable to prevent any water
running along the cable to the mains socket.
‧Only connect the appliance to a correctly installed protective contact
mains socket.
Safe operation
‧Before use, carry out a visual inspection to ensure that the appliance,
especially the mains cable and plug, are undamaged.
‧Do not use the appliance if it is not working properly or is damaged.
‧Never use the appliance with a damaged mains cable.
‧Repairs must only be carried out by an EHEIM service centre.
‧Do not carry the appliance by the mains cable, and to disconnect from
the mains, always pull on the plug and not on the cable or appliance.
‧Protect the mains cable against heat, oil and sharp edges. If the con-
nection cable has been laid in the ground or in gravel without an empty
conduit, it must not be possible to step on it.
‧Only carry out the work described in these instructions.
‧ Never make technical modi󰘰cations to the appliance.
‧Only use original spare parts and accessories for the appliance.
‧Only operate the appliance when there is no one in the water!
‧Do not expose the appliance to temperatures below +4°C or over
+35°C.
‧Avoid placing in direct sunlight.
‧Never use the UVC lamp outside of the housing.
‧Never look into the UVC lamp’s light.

14
English
4. Commissioning
Use
The UVC clari󰘰er can be operated with a 󰘰lter (⌦F) or without (⌦E).
Setting up the UVC lamp
1. Insert the provided UVC lamp into the pond clari󰘰er.
(see Chapter 6. Maintenance - replacing the lamp).
Attaching the UVC clari󰄈er to a solid base (⌦A)
For a secure 󰘰tting, you can attach the UVC clari󰘰er to a solid base (e.g. a wooden or metal plate). To do so,
proceed as follows:
1. Drill the corresponding 󰘰xing holes.
2. Screw the UVC clari󰘰er onto the wooden or metal plate.
If you want to operate the UVC clari󰘰er without a solid base, you must ensure that the UVC clari󰘰er is
stable on its supports.
Attaching the UVC clari󰄈er to an EHEIM LOOP 󰄉ow-through 󰄈lter (⌦B)
Attach the UVC clari󰘰er as described in the LOOP 󰘱ow-through 󰘰lter operating manual.
Installing the pump connection
1. Use a saw to shorten the connecting piece to the diameter of your hose (⌦C).
2. Connect the spiral hose of the pump to the connecting piece ②.
3. Insert the sealing washer ③ into the union nut ① (⌦D).
4. Screw the connecting piece onto one of the two screw connections on the UVC clari󰘰er housing with
the union nut.
Installing the 󰄈lter connection/outlet hose
1. Use a saw to shorten the connecting piece to the diameter of your hose (⌦C).
2. Connect the spiral hose of the 󰘰lter or the outlet hose to the connecting piece ②.
3. Insert the sealing washer ③ into the union nut ① (⌦D).
4. Screw the connecting piece onto one of the two screw connections on the UVC clari󰘰er housing with
the union nut.
We recommend fastening the hoses with hose clamps

15
English
5. Operation
Switching on the UVC clari󰄈er/pump
Attention! Electrocution!
▶ Place the UVC clari󰘰er at a minimum of 2 m from the pond bank.
Caution! Material damage.
▶ Never operate the UVC clari󰘰er without a water 󰘱ow. The water serves to cool the UVC lamp.
1. Place the UVC clari󰘰er on a stable surface, attach the UVC clari󰘰er to a solid base or to the LOOP
󰘱ow-through 󰘰lter.
2. Install the corresponding hose connections.
3. Insert the mains plug of the pump in the mains socket. Attention: The pump starts immediately!
4. Insert the mains plug in the mains socket. Attention: The UVC clari󰄈er is immediately ready for
operation!
The transparent screw connections illuminate when the UVC lamp is working properly.
Switching o󰓐 the UVC clari󰄈er/pump
5. Remove the respective mains plug from the mains socket.
6. Maintenance
Attention! Electrocution!
▶Before all maintenance work, remove the mains plug.
Caution! Danger of injury.
The glass bulb and UVC lamp are fragile and breaking the glass can lead to cuts.
▶Handle the glass bulb and UVC lamp carefully.
Caution Material damage.
▶Do not use hard objects or aggressive cleaning agents for cleaning.
The following sections describe maintenance work necessary for optimum and fault-free operation.
Regular maintenance prolongs the service life and assures functionality of the UVC clari󰘰er over a long
period.
Cleaning the glass bulb
1. Remove the mains plug.
2. Unscrew the lamp holder. Press the unlocking button, rotate the lamp holder in an anti-clockwise
direction and remove the lamp holder from the housing (⌦G).
3. Clean the glass bulb with a standard glass cleaner.
4. Install the lamp holder again in reverse order. Also push the lamp holder’s locking lugs through the
corresponding openings in the housing (⌦L).
5. Rotate the lamp holder in a clockwise direction until it locks into place.

16
English
Replacing the lamp
Replace the UVC lamp after a maximum of approximately 8,000 operating hours, otherwise the UVC perfor-
mance will dramatically decrease. To do so, proceed as follows:
1. Remove the mains plug.
2. Unscrew the lamp holder. Press the unlocking button, rotate the lamp holder in an anti-clockwise
direction and remove the lamp holder from the housing (⌦G).
3. Remove the locking screw (⌦H).
4. Remove the clamping screw and carefully pull the glass bulb out of the lamp holder.
5. Remove the UVC lamp from its packaging. Insert the UVC lamp into the lamp socket (⌦I).
6. Install the UVC clari󰘰er again in reverse order. Then insert the glass bulb carefully into the lamp
holder. With the 󰘰ngertips, push the sealing ring ③ of the glass bulb downwards into the gap be-
tween the glass bulb and lamp holder (⌦J).
When assembling, make sure that the sealing ring ① is installed and the blocker ring ② engages with
the lamp holder’s lug (⌦J).
7. Rotate the clamping screw until it stops at the lamp holder’s lug (⌦K).
8. Secure the clamping screw with the locking screw.
9. Install the lamp holder again in reverse order. Also push the lamp holder’s locking lugs through the
corresponding openings in the housing (⌦L).
10. Rotate the lamp holder in a clockwise direction until it locks into place.
7. Clearing faults
Attention! Electrocution!
▶Before clearing faults, remove the mains plug.
Faults Possible cause Remedy
UVC lamp does not illuminate No mains voltage ▶Check the mains voltage
▶Check the supply line
Mains plug is not inserted ▶Insert the mains plug in the mains
socket
UVC lamp is defective ▶Replace the UVC lamp
Water is not clear Glass bulb is dirty ▶Clean the glass bulb
UVC lamp no longer works ▶Replace the UVC lamp
For other faults, please contact EHEIM Service.

17
English
8. Decommissioning
Storing and overwintering
1. Clean the appliance
2. Store the appliance in a frost-proof place.
Disposal
When disposing of the appliance, heed the respective statutory regulations.
Information on the disposal of electrical and electronic appliances in the European Union:
Within the European Union, disposal of electrically operated appliances is governed by national reg-
ulations that are based on the EU Directive 2012/19/EU on waste electrical and electronic equipment
(WEEE). The appliance may no longer be disposed of with the municipal or household waste. The
appliance will be accepted free of charge at municipal collection points or recycling centres. The prod-
uct packaging is made up of recyclable materials. Dispose of them in an environmentally responsible
manner and take them for recycling.
9. Technical data
Type UVC-7 UVC-9 UVC-11 UVC-18
Rated power 9 W 11 W 14 W 18 W
Pond without 󰘰sh 7000 l 10000 l 15000 l 20000 l
Pond with 󰘰sh 3500 l 5000 l 7500 l 10000 l
Pond with koi – 2500 l 3800 l 5000 l
Dimensions (L×W×H) 132×263×129 mm
Cable length 5 m
Water connections 1/2“ – 3/4“ – 1“
Media temperature 4°C – 35°C
Mains voltage/frequency 220 – 240 V / 50 Hz
10. Spare parts
See page 89.
Item GLOW UVC 7 W GLOW UVC 9 W GLOW UVC 11 W GLOW UVC 18 W
①4100010 4101010 4102010 4103010

18
Français
Notice d’emploi
Clari󰄈cateurs UVC CLEAR UVC-7 / UVC-9 / UVC-11 / UVC-18
1. Consignes générales à l’attention de l’utilisateur
Informations relatives à l’utilisation du mode d’emploi
▶Avant la première mise en service de l’appareil, vous devez avoir lu et compris intégralement le
mode d’emploi.
▶Le manuel de l’utilisateur constitue une partie intégrante du produit, veuillez le conserver à portée
de main.
▶Joignez ce manuel de l’utilisateur quand vous transmettez l’appareil à un tiers.
Explication des symboles et informations
Risque de blessures de personnes par une tension électrique dangereuse
Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les
précautions correspondantes ne sont pas respectées.
Risque de blessures de personnes par un danger de nature générale
Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les
précautions correspondantes ne sont pas respectées.
Danger résultant du rayonnement optique
Ce symbole indique un danger immédiat pouvant avoir pour conséquence des lésions de la peau et
des yeux si les précautions correspondantes ne sont pas respectées.
Consignes avec informations utiles et conseils.
Renvoi à une illustration, ici à la 󰘰gure A
Vous êtes invité(e) à exécuter une action.
2. Domaine d’application
L’appareil et toutes les pièces fournies sont destinés à être utilisés dans le domaine privé et ils ont été conçus
exclusivement :
‧pour le nettoyage des bassins de jardin
‧sous le respect des données techniques
Les restrictions suivantes s’appliquent à l’appareil :
‧ ne jamais utiliser la lampe UVC en dehors du boîtier, ou à d’autres 󰘰ns.
‧ aucune utilisation à des 󰘰ns commerciales ou industrielles
‧ ne convient pas pour le transport de substances abrasives, in󰘱ammables, agressives ou explosives,
ni pour l’eau salée ou l’eau potable
‧ne convient pas pour l’utilisation dans les piscines naturelles
‧ne jamais utiliser sans courant d’eau
⌦A

19
Français
3. Consignes de sécurité
Cet appareil peut présenter des dangers pour les personnes et objets s’il n’est
pas utilisé de manière conforme ou correspondant au but prévu, ou si les
consignes de sécurité ne sont pas observées.
‧Conserver l’emballage de l’appareil à l’abri des enfants, parce qu’il peut
représenter un danger (risque d’étou󰘯ement !)
‧Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus
et par des personnes avec des capacités physiques, sensorielles ou
mentales réduites, ou des personnes qui manquent de l’expérience et
du savoir requis pour l’utilisation sûre de cet appareil à moins d’être
surveillées ou instruites à propos de l’utilisation sûre et concernant les
risques liés à l’utilisation. Les enfants ne doivent pas jouer avec l’ap-
pareil. Les enfants ne sont pas autorisés à e󰘯ectuer le nettoyage et la
maintenance utilisateur, à moins qu’ils ne soient surveillés.
Sécurité électrique
‧Les installations électriques doivent correspondre aux dispositions
internationales et nationales relatives aux installateurs d’équipements
électriques.
‧L’appareil doit être sécurisé moyennant un dispositif de protection
contre les courants de fuite de 30 mA maximum.
‧Veuillez vous adresser à un électricien agréé si vous avez des ques-
tions ou en cas d’un problème.
‧ Séparez l’appareil du secteur, chaque fois avant d’e󰘯ectuer des tra-
vaux.
‧Les données électriques de l’appareil doivent correspondre aux don-
nées du secteur. Elles sont indiquées sur la plaque signalétique, l’em-
ballage ou dans le présent mode d’emploi.
‧Le câble de rallonge et le boîtier des connexions doivent être aptes au
fonctionnement à l’extérieur (protection contre les projections d’eau).
‧ ‧ Conformément à la norme VDE (Association des électrotechniciens
allemands), la distance de sécurité de l’appareil par rapport à l’eau doit
être de 2 m au moins.

20
Français
‧Le diamètre des ligne de raccordement au secteur doit avoir au moins
les mêmes dimensions que les conduites en caoutchouc marquées
H05RN-F3G0,75. Les câbles prolongateurs doivent satisfaire aux exi-
gences de la norme DIN VDE 0620.
‧Il n’est pas possible de remplacer le câble de raccordement secteur
de cet appareil. L’appareil doit être mis au rebut lorsque le câble est
endommagé.
‧ Protégez la prise et la 󰘰che secteur de l’humidité. Nous conseillons de
former une boucle avec le câble secteur, a󰘰n d’empêcher que de l’eau
ne coule le long du câble et s’in󰘰ltre dans la prise.
‧Raccordez l’appareil uniquement à une prise murale avec un contact
de protection installé de manière conforme.
Utilisation en toute sécurité
‧ E󰘯ectuez une inspection visuelle avant d’utiliser l’appareil a󰘰n de
véri󰘰er si l’appareil, et plus particulièrement, le câble secteur et la 󰘰che
sont intacts.
‧N’utilisez pas l’appareil s’il ne fonctionne pas correctement ou s’il est
endommagé.
‧N’utilisez jamais l’appareil avec un câble secteur endommagé.
‧Les réparations doivent être réalisées par un service agréé par EHEIM.
‧ Ne portez pas l’appareil par le câble secteur, tirez toujours par la 󰘰che
pour séparer l’appareil, ne tirez jamais par le câble ou l’appareil.
‧Protégez le câble secteur de la chaleur, l’huile et des arêtes tran-
chantes. Personne ne devra pouvoir marcher sur le câble s’il est posé
sans gaine dans la terre ou dans du gravier.
‧Exécutez uniquement les travaux décrits dans ce manuel.
‧ N’apportez jamais de modi󰘰cations techniques à l’appareil.
‧Utilisez uniquement des pièces de rechange et accessoires d’origine
pour cet appareil.
‧Utilisez l’appareil uniquement quand il n’y a personne dans l’eau !
‧N’exposez pas l’appareil pendant une période prolongée à des tempéra-
tures inférieures à +4°C ou ou supérieures à +35°C.
‧Évitez le rayonnement direct du soleil.
