EIBENSTOCK EHB 32 / 2.2 R R/L User manual

D
GB
Originalbetriebsanleitung……...…. 3 - 12
Original Instructions….…...............13 - 22
EHB 32 / 2.2 R R/L

2

3
DEUTSCH
Wichtige Sicherheitshinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Schutzschuhe sowie
feste Arbeitskleidung tragen!
Gehörschutz benutzen
Augenschutz benutzen
Schutzschuhe benutzen
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Reiß- bzw. Schneidgefahr

4
Technische Daten
Handbohrmaschine EHB 32 / 2.2 R R/L
Nennspannung:
230 V ~
Leistungsaufnahme:
1800 W
Nennstrom:
8,7 A
Bestellnumme
r
:
0152H
Frequenz: 50 - 60 Hz
Maximaler Bohrdurchmesser: 32 mm
Werkzeugaufnahme: MK 3
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca. 6,4 kg
Funkentstörung nach: EN 55014 und EN 61000
Gang Nenndrehzahlen
I 60 - 140 min
-1
II 200 - 470 min
-1
Technische Änderungen vorbehalten!
lieferbares Sonderzubehör:
Artikel
Bestell Nr.
Kegeldorn B18/
M
K
3
331
2
2
Austreiber Gr.
3
332
2
0
Zahnkran
zbohrfutter B18 max. Spann Ø 16 mm
33342
Reduzierhülsen
M
K
3
–
M
K
2
33621
Magnetbohrständer
B32
09506
Industrieaufnahme
M
K
3
–
Ø
19 Weldon
33125
Lieferumfang
Handbohrmaschine, Bedienungsanleitung, Austreibkeil Größe 3 und
Zusatzhandgriff im Maschinenkarton.
Bestimmungsgemäßer Gebrauch
Die Handbohrmaschine EHB 32 / 2.2 R R/L ist für den professionellen
Gebrauch bestimmt und dient in Verbindung mit den auf das zu
bearbeitende Material abgestimmten Bohrern zum Bohren von Stahl, Holz,
Kunststoff u.ä.
Der Werkzeugdurchmesser darf bei Spiralbohrern dabei 32 mm nicht
überschreiten.

5
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Überprüfen Sie vor dem Bohren in Decken und Wänden die
Bohrstelle auf verdeckt liegende Strom-, Gas- und
Wasserleitungen oder andere Medien.
Überprüfen Sie den Arbeitsbereich, z.B. mit einem
Metallortungsgerät.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
Arbeiten Sie nicht auf Leitern.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder
Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von
einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine
in die Steckdose stecken.
Manipulationen am Gerät sind nicht erlaubt.
Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-
Schutzschalter mit max. 30 mA.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z. B. bei
Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen bzw.
bei der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Führen Sie beim Arbeiten das Netz- und das Verlängerungskabel
immer nach hinten vom Gerät weg.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungs-
leitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesell-

6
schaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur
Explosion führen. Eindringen in eine Wasserleitung verursacht Sach-
beschädigung oder kann einen elektrischen Schlag verursachen.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung
durch den Fachmann unterzogen werden.
Nicht in rotierende Teile fassen.
Das Gerät darf nur zweihandgeführt oder am Bohrständer eingesetzt
werden.
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder
Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen erfasst werden.
Tragen Sie beim Arbeiten mit dieser Maschine eine Schutzbrille,
Gehörschutz und Schutzschuhe.
Entfernen Sie Späne nur mit Spänehaken oder Besen.
Während des Handbetriebes Gerät immer mit beiden Händen
halten und einen sicheren Stand einnehmen. Beachten Sie das
Reaktionsmoment der Maschine.
Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und
verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.
Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!
Elektrischer Anschluss
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Die Maschine ist in Schutzklasse II ausgeführt.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.
Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und
zur Überhitzung von Maschine und Kabel führen.
Empfohlene Mindestquerschnitte und maximale Kabellängen
Netzspannung Querschnitt in mm²
1,5 2,5
110V
20 m
40 m
230V
50 m
80 m

7
Zusatzhandgriff
Verwenden Sie die Maschine beim Freihandbohren nur mit montiertem
Zusatzhandgriff.
Dieser wird im Gewinde am Getriebegehäuse eingesetzt und fest ange-
zogen.
Geräteschutz
Falsche Handhabung kann zu Verletzungen des Bedieners und Schäden
am Gerät führen.
Deswegen die nachfolgenden Hinweise stets beachten:
Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
Nur Original EIBENSTOCK - Zubehör verwenden.
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Dauerschaltung
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit
Feststellknopf arretieren.
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.
!
Achtung!
Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Bei
jedem maschinell bedingten Stillstand oder einer
Stromunterbrechung ist der Feststellknopf sofort durch
Drücken des Ein-Aus-Schalters zu lösen, um ein
unbeabsichtigtes Wiederanlaufen der Maschine zu
verhindern (Verletzungsgefahr).
Die Maschine ist mit zwei Potentiometern ausgestattet, die eine Verstellung
der Drehzahl sowie des Drehmomentes ermöglichen. Diese befinden sich
im Zwischenstück zwischen Griff und Motorgehäuse.
Die Drehzahlregulierung (SPEED) befindet sich auf derselben Seite wie der
Arretierknopf des Schalters.
Die Momentregulierung (POWER) befindet sich gegenüber.
Zusätzlich verfügt die Maschine über einen Umschalter, der den Rechts-
bzw. Linkslauf realisiert. Dieser befindet sich auf der Oberseite zwischen
den beiden Potentiometern.
Der Umschalter ist nur im Stillstand zu betätigen!

8
Wirkungsweise der Drehzahlregulierung
Die Stellung “I“ bedeutet minimal, die Stellung “IIIII“ maximal.
Bitte beachten Sie, dass bei Dauerbetrieb mit niedriger Drehzahl der Motor
nicht mehr so gut gekühlt wird. Daher kann es schon spürbar zeitiger zum
Abschalten der Maschine als Schutz vor Überhitzung kommen.
Verwenden Sie immer zuerst das mechanische Getriebe zur
Drehzahländerung.

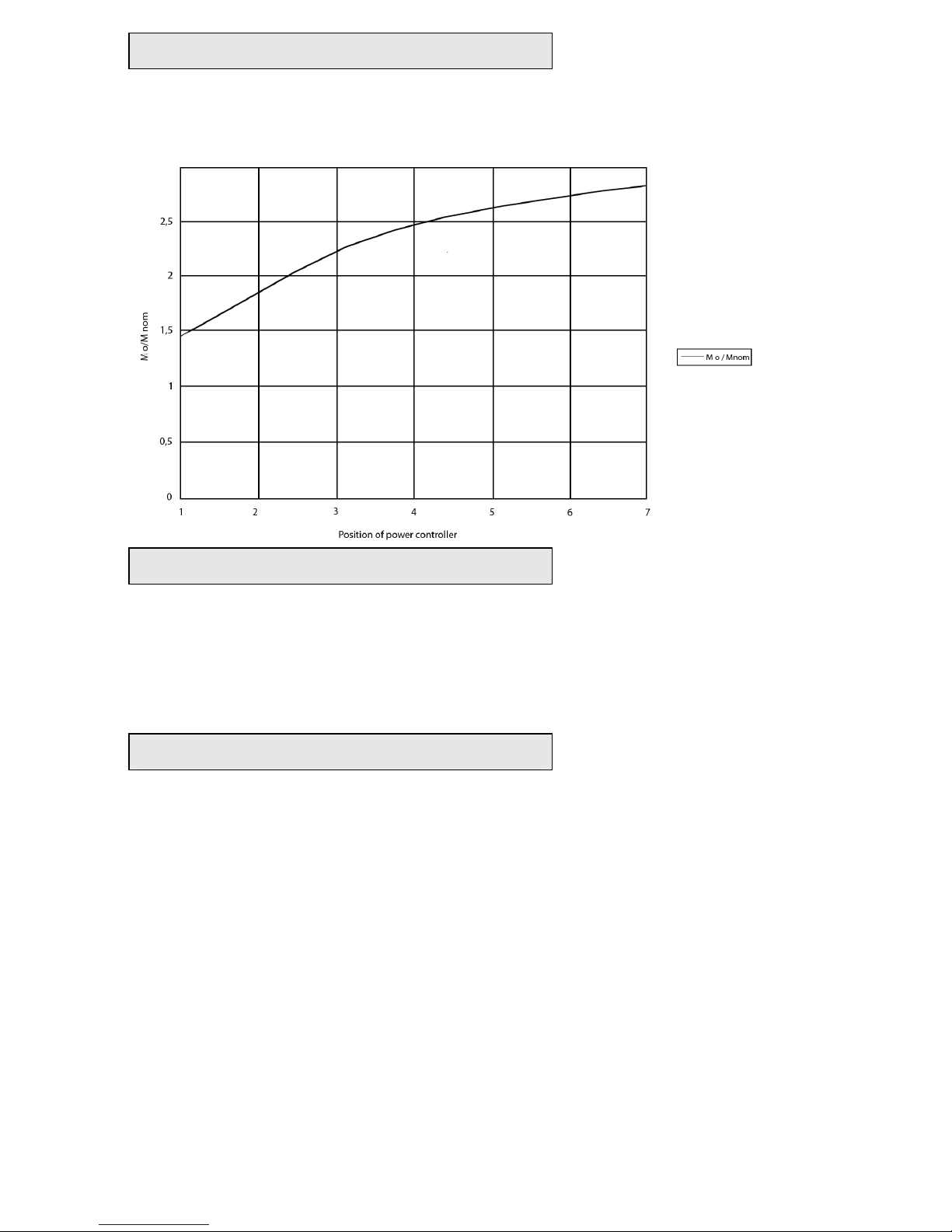

Wirkungsweise der Momentregulierung
Ebenso wie bei der Drehzahlregulierung gilt “I“ minimal und “IIIII“ maximal.
Die Reglerstufe 1 entspricht dem 1,4 fachen und die Stufe 7
dem 2,8 fachen Nennmoment. Ein Bohren in der Reglerstufe 7 ist im
Handbetrieb zu vermeiden.
Gangschaltung
Die Maschine besitzt ein mechanisches Zweiganggetriebe.
Durch Hineindrücken, Verschieben und wieder Einrasten, wählen Sie die
entsprechende Drehzahl. Die langsame Drehzahl liegt in Richtung
Arbeitsspindel. Der Drehzahlwechsel ist nur bei stillstehender Maschine
vorzunehmen, eventuell ist durch leichtes Verdrehen der Arbeitsspindel der
Schaltvorgang zu unterstützen.
Mnom: 79/26 Nm
Position des Drehmomentreglers

9
Überlastungsschutz
Die Maschine ist zum Schutz von Bediener, Motor und Werkzeug mit einem
mechanischen, elektronischen und thermischen Überlastungsschutz
ausgerüstet.
Mechanisch: Bei einem plötzlichen Verklemmen des Werkzeuges wird
mittels einer Rutschkupplung die Bohrspindel vom Motor
entkoppelt.
Elektronisch: Bei einer Überlastung infolge zu großem Anpressdruck
reagiert die Elektronik mit Abschalten der Maschine. Nach
Entlastung und Aus- und Wiedereinschalten des
Geräteschalters kann normal weitergearbeitet werden.
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt. Die
Maschine schaltet in diesem Falle selbstständig ab und
kann erst nach entsprechender Abkühlzeit (ca. 2 min.)
wieder in Betrieb genommen werden. Die Abkühlzeit ist
abhängig von der Erwärmung der Motorwicklung und der
Umgebungstemperatur.
Hinweise
Verwenden Sie nur einwandfreie und scharfe Bohrwerkzeuge und
vermeiden Sie eine Belastung der Maschine bis zum Stillstand.
Einsetzen des Werkzeuges
Vor jedem Werkzeugwechsel ist stets die Maschine vom
Netz zu trennen.
Spiralbohrer:
Werkzeuge mit Aufnahme MK 3 können direkt in die Bohrspindel
eingesetzt werden.
Für Spiralbohrer mit Aufnahme MK 2 ist eine Reduzierhülse MK 3 -
MK 2 zu verwenden.
Für Spiralbohrer mit Zylinderschaft ist ein Bohrfutter B18 mit dem
dazugehörigen Kegeldorn MK 3 B18 zu verwenden.
Kernbohrer:
Zum Arbeiten mit Kernbohrern wird eine Industrieaufnahme MK 3 -
Ø19 mm benötigt.
Setzen Sie den Auswerferstift mit der entsprechenden Länge in den
Kernbohrer ein.
Setzen Sie den Kernbohrer so in die Industrieaufnahme ein, dass
die zwei Innensechskantschrauben auf die zwei Flächen des
Schafts treffen.
Drehen Sie die Innensechskantschrauben gleichmäßig fest.

10
Achtung!
Werkzeug niemals mit Gewalt in die Werkzeugaufnahme eindrücken!
Morsekegel und –konus müssen frei von Fett und Schmutz sein.
Entfernen des Werkzeuges
Setzen Sie den Austreibkeil in die Öffnung des Getriebehalses ein.
Lässt sich dieser nicht durch die Arbeitsspindel stecken, sollten Sie diese
leicht drehen. Lösen Sie mit einem leichten Schlag auf den Austreibkeil das
Werkzeug aus der Arbeitsspindel.
Sicherheitskupplung
Die Rutschkupplung soll Stöße und übermäßige Belastung abfangen.
Sie ist ein Behelfsmittel und kein absoluter Schutz, deshalb sollten Sie
umsichtig bohren.
Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s
durchrutschen. Sie muss bei übermäßigem Verschleiß von einer
autorisierten Fachwerkstatt erneuert werden.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten
unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist
nach jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das
Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu
halten.
Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das
Innere des Elektrowerkzeuges gelangen.
Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine
autorisierte Werkstatt ausführen zu lassen.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recycelfähigen Materialien hergestellt, wodurch eine

11
umweltgerechte, sortenreine Entsorgung über die angebotenen
Sammeleinrichtungen ermöglicht wird.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 60 745.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.

12
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur
Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden.
Benutzen Sie möglichst eine Staubabsaugung.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter Technische Daten
beschriebene Produkt mit folgenden Normen oder normativen Dokumenten
übereinstimmt:
EN 60 745
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
18.11.2014

13
ENGLISH
Important Safety Instructions
Important instructions and warning notices are allegorized on the machine
by means of symbols:
Before you start working, read the operating
instructions of the machine.
Work concentrated and carefully. Keep your
workplace clean and avoid dangerous
situations.
In order to protect the user, take precautions.
During work you should wear ear protectors, goggles, protective gloves and
sturdy work clothes!
Wear ear protectors
Wear goggles
Wear protective boots
Warning of dangerous voltage
Warning of hot surface
Danger of being ripped or cut

14
Technical Data
Hand-Held Drilling Machine EHB 32 / 2.2 R R/L
Rated voltage: 230 V ~ 110 V ~
Power input: 1800 W 1800 W
Rated current: 8.7 A 17.8 A
Order number: 0152H 0152K
Frequency: 50 - 60 Hz
Max. basket diameter: 32 mm
Spindle connection: MT 3
Protection Class: II
Degree of Protection: IP 20
Net Weight: about 6.4 kg
Interference Suppression: EN 55014 and EN 61000
Speed Rated speed
I 60 - 140 rpm
II 200 - 470 rpm
Subject to technical alterations!
Available special accessories:
Item
Order No.
Taper mandrel B18/MT 3 33122
Drill drift size 3 33220
Scroll chuck B18 max. clamping diameter 16 mm 33342
Reducing Sleeve MT 3 – MT 2 33621
Magnetic drill rig B32 09506
mount MT 3 – Ø 19 mm weldon 33125
Supply
Hand-held drilling machine, operating instructions, drill drift size 3 and
additional handle in a cardboard box
Intended Use
The hand-held drilling machine EHB 32 / 2.2 R R/L is designed for
professional use. Together with the appropriate drills it is used for drillings
in steel, wood, plastics etc.
The tool diameter of twist drills should not exceed 32 mm.

15
Safety Instructions
Safe work with the machine is only possible if you read
this operating instruction completely and follow the
instructions contained strictly.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the first
use, the user should absolve a practical training.
If the connection cable gets damaged or cut during the use,
do not touch it, but instantly pull the plug out of the socket.
Never use the tool with a damaged connection cable.
Prior to drilling in walls and ceilings, check them for hidden
cables, gas and water pipes and other media.
Check the working area, e.g. using a metal detector.
The tool must neither be wet nor used in humid environment.
Do not use the tool in an environment with danger of explosion.
Do not use the tool standing on a ladder.
Do not drill into asbestos-containing materials.
Do not carry the tool at its cable, and always check the tool, cable and
plug before use. Have damages only repaired by specialists. Only
insert the plug into the socket when the tool switch is off.
Modifications of the tool are prohibited.
When the machine runs outside, always use a protection switch
(30 mA max.) against fault current.
Plug and switch the machine off if it is not under supervision, e. g. in
case of putting up and stripping down the machine, in case of setting up
and striking, voltage drop or when fixing or mounting an accessory.
Switch the machine off if it stops for whatever reason. This way, you
avoid that it starts suddenly and not under supervision.
Do not use the machine if one part of the housing is damaged or in
case of damages on the switch, cable or plug.
While working always lead the line cord and extension cord to the back
away from the machine.
Use suitable detectors to determine if utility lines are hidden in the work
area or call the local utility company for assistance. Contact with
electric lines can lead to fire and electric shock. Damaging a gas line
can lead to explosion. Penetrating a water line causes property damage
or may cause an electric shock.
Electric tools have to be inspected visually by a specialist in regular
intervals.

16
Do not touch rotating parts.
The tool may be used only in two-hand operation or with the drill rig.
Keep the handles dry, clean and free of oil and grease.
Persons under 16 years of age are not allowed to use the machine.
Dress properly. Do not wear loose clothing or jewellery. Keep your hair,
clothing and gloves away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
During use, the user must wear goggles, ear protectors and protective
boots.
Remove drill cuttings only with a hook or a brush.
During use, hold the machine with both hands and maintain a safe
standing position. Always consider the reaction moment of the
tool.
Always work with concentration. Always work in a carefully
considered way and do not use the tool if you are lacking
consideration.
For further safety instructions, please refer to the enclosure.
Before starting the machine, please check the correspondence between
voltage and frequency against the data mentioned on the identification
plate. Voltage differences of + 6 % and – 10 % are allowed.
The Hand-Held Drilling Machine is made in protection class II. Only use
extension cables with a sufficient cross section. A cross section which is too
small could cause a considerable drop in performance and an overheating
of machine and cable.
Recommended minimum cross sections and maximum cable lengths
Mains voltage
Cross sectio
n in sq. mm
1.5
2.5
110V
20 m
40 m
230V
50 m
80 m
Additional Handle
When using the machine handheld than only with its additional
handle.
For mounting, screw it in the thread on the gearbox housing and fix it tightly.
Electrical Connection

17
Tool Protection
Wrong handling can cause damages on the tool and injuries of the user.
Therefore, the following instructions should be observed:
Do not allow blocking of the tool.
Only use original accessories made by EIBENSTOCK.
Switching on and off
Short-Time Operation
Switching-on: press the on/off switch
Switching-off: release the on/off switch
Permanent Operation
Switching-on: press the on/off switch and, keeping it pressed, engage the
lock-on button
Switching-off: press the on/off switch and release it again
!
Attention!
Only press the lock-on button when using a stand. In case of
every stop of the machine, the lock-on button has to be
released immediately by pressing the on/off switch.
Consequently, you can avoid an unintentional restart of the
machine (physical hazard).
The machine is equipped with two selecting wheels, which allow an
adjustment of load speed and torque.
These are in the intermediate block between handle and motor housing.
The speed adjustment (SPEED) is on the same side like the arrestor
button.
Torque adjustment (POWER) is on the opposite.
Additional the machine has a change-over switch for reverse action.
It is on the top side between the selecting wheels.
Use the change-over switch only when the spindle is stopped.
Mode of Action of Speed Adjustment
Position “I” means minimum, position “IIIII” maximum speed.
Please pay attention that a permanent use with reduced speed can cause
an overload because the motor then gets less cooling air and therefore the
machine will be overheated much faster.
So always use preferably the mechanical speed selection for changing the
speed.

18
Mode of Action of Torque Adjustment
As well as with the speed adjustment position “I” means minimum and “IIIII”
maximum. Position “I” is 1.4 times and position “IIIII” is equal to the 2.8
times of the rated torque.
Changing Gears
The machine is equipped with a mechanical two-speed gearbox.
Select the required speed by pressing-in, shifting and engaging. The
position of the lower speed is in direction of the working spindle. Change
the speed only when the machine is not running, and support the speed-
changing by slightly rotating the work spindle.
Overload Protection
In order to protect the operator, the motor and the drill bit are equipped with
a mechanical, electronic and thermal overload protection.
Mechanical: If the drill bit is suddenly blocked in the hole, a clutch will
slip disengaging the bit from the motor.
Electronic: In case of overload due to too large feed force, the
electronic will cut OFF the machine. After discharge and
switching ON you can continue drilling again.
Thermal: By means of a thermal element, in case of continuous
overload, the motor is protected against destruction. In fact,
the machine switches OFF automatically and only can be
switched ON again after a certain cooling period (about 2
minutes). This cooling period depends on the warming of
the motor winding and ambient temperature.
Mnom: 79/26 Nm

19
Instructions
Only use faultless and sharp drilling tools and avoid that the machine stops
due to overload.
Mounting the tool
Disconnect the plug from the mains before every tool
change!
Twist drills:
Drills with MT 3 connection can be directly fit in the drill spindle.
For twist drills with MT 2 connection use a reducing sleeve
MT 3 – MT 2.
For twist drills with parallel shank use a drill chuck B18 with appropriate
taper mandrel MT 3 - B18.
Core drills:
For working with core drills you need a mount MT 3 – Ø 19 Weldon.
Fit the ejector pin of suitable length in the core drill.
Place the core drill in the Weldon mount so that the two Allen screws hit
the two surfaces of the shaft.
Tighten the Allen screws equally.
Attention!
Never press the tool into the tool connection with might and main!
Morse tapper and – cone have to be free of grease and dirt.
Removing the tool
Put the drill drift in the opening of the gearbox collar.
If you cannot insert the drill drift through the work spindle, turn the work
spindle slightly.
Remove the tool from the work spindle by a slight impact on the drill drift.
Safety Clutch
The safety clutch should absorb shock and excessive stress. It is an aid
and not an absolute protection. Therefore you have to handle and drill
carefully.
To keep it in good condition, the clutch should slip for a very short
time (max. 2 seconds) in each case only. After excessive wearing the
clutch has to be renewed by an authorized service shop.

20
Care and Maintenance
Before starting with the maintenance- und repair works
you have to disconnect the plug from the mains.
Repairs have to be carried out only by qualified and due to education and
experience suited personnel.
After every repair the machine has to be inspected by an electric specialist.
Due to its design, the machine needs a minimum of care and maintenance.
The following works have to be carried out regularly:
The electric tool as well as the ventilation slots always has to be
clean.
During work, please pay attention that no foreign elements get into
the interior of the machine.
In case of failure, a repair has to be carried out by an authorized
service workshop.
Environmental Protection
Raw material recycling instead of waste disposal
In order to avoid damages on transportation, the power tool has to be
delivered in sturdy packing. The packing as well as the tool and its
accessories are made of recyclable materials and can be disposed
accordingly.
The tool’s plastic components are marked according to their material,
which makes it possible to remove environmental friendly and
differentiated because of available collection facilities.
Only for EU countries
Do not dispose of electric tools together with household
waste material!
In observance of European Directive 2012/19/EU on waste
electrical and electronic equipment and its implementation
in accordance with national law, electric tools that have
reached the end of their life must be collected separately
and returned to an environmentally compatible recycling
facility.
