Elektro-Automatik PS 800 R Series User manual

PS 800 R
5000W
EA-PS 880-170R : 21 540 122
EA-PS 8200-70R : 21 540 124
EA-PS 8500-30R : 21 540 123
Netzgeräte-Serie
Power Supply Series

3
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
Sicherheitshinweise
Gefährliche Ausgangsspannung
Vorsicht: Die Ausgangsspannung kann berüh-
rungsgefährliche Werte (> 60 VDC) annehmen!
Alle spannungsführenden Teile sind abzudecken.
Alle Arbeiten an den Anschlussklemmen müssen
im spannungslosen Zustand des Gerätes erfolgen
(Netzanschluß von Verteiler getrennt) und dürfen
nur von Personen durchgeführt werden, die mit den
Gefahren des elektrischen Stroms vertraut sind oder
unterrichtet wurden. Auch die Anschlüsse der an dem
Gerät angeschlossenen Lasten oder Verbraucher
sind berührungssicher auszuführen. Betriebsmittel,
die an das Gerät angeschlossen werden, müssen so
abgesichert sein, daß bei einer möglichen Überlast
durch Fehlbedienung oder Fehlfunktion keine Gefahr
von den angeschlossenen Betriebsmitteln ausgeht.
Sicherheitshinweise
• Der Querschnitt der Lastanschlußkabel muß für den
maximalen Ausgangsstrom des jeweiligen Gerätes
ausgelegt sein.
• Es ist sicherzustellen, daß keine Gegenstände in
die Lüftungsöffnungen gelangen.
• Der Netzanschluss darf nur von entsprechendem
Fachpersonal ausgeführt werden.
• Das Gerät ist vor direkter Sonneneinstrahlung und
Feuchtigkeit zu schützen.
• Der DC-Ausgang ist stets vor Berührung zu schüt-
zen (Abdeckung montieren, da das Gerät gefähr-
liche Ausgangsspannungen erzeugen kann.
• Alterung des Gerätes und sehr häuge Benutzung
kann bei Bedienelementen (Taster, Trimmer) dazu
führen, daß diese nicht mehr wie erwartet reagieren.
Impressum
Bedienungsanleitung
Netzgeräte Serie PS 800 R
Elektro-Automatik GmbH & Co. KG
Helmholtzstrasse 31-33
41747 Viersen
Germany
Telefon: +(49) 02162 / 37850
Fax: +(49) 02162 / 16230
Web: www.elektroautomatik.de
Mail: [email protected]
© Elektro-Automatik
Nachdruck, Vervielfältigung oder auszugsweise,
zweckentfremdete Verwendung dieser Bedienungs-
anleitung sind verboten und können bei Nichtbeach-
tung rechtliche Schritte nach sich ziehen.
Stand: Oktober 2010

4
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
Inhaltsverzeichnis
Seite
1. Allgemeines ..............................................................................................................................................5
1.1 Einleitung .............................................................................................................................................5
1.2 Sichtprüfung ........................................................................................................................................5
1.3 Lieferumfang ........................................................................................................................................5
2. Installation ................................................................................................................................................5
2.1 Montage ...............................................................................................................................................5
2.2 Netzanschluß .......................................................................................................................................5
2.3 DC-Anschluß .......................................................................................................................................5
3. Funktionsbeschreibung ............................................................................................................................6
3.1 Fernfühlung (Remote sense) ..............................................................................................................6
3.2 Überspannungsschutz (OVP) .............................................................................................................6
3.3 Übertemperaturabschaltung (OT) ........................................................................................................6
3.4 Analoge Schnittstelle ...........................................................................................................................6
3.5 Strombegrenzung ................................................................................................................................6
3.6 Flexible Leistungsregelung ..................................................................................................................6
3.7 Sharebus-Anschluß .............................................................................................................................6
4. Technische Daten .....................................................................................................................................7
4.1 Ansichten .................................................................................................................................................8
5. Manuelle Bedienung .............................................................................................................................. 11
5.1 Einschalten ........................................................................................................................................ 11
5.2 Ausgangsspannung einstellen ........................................................................................................... 11
5.3 Ausgang ein- und ausschalten .......................................................................................................... 11
5.4 Auswahl des Spannungsbereiches ................................................................................................... 11
6. Fernsteuerung ........................................................................................................................................ 11
6.1 Beispiele zur analogen Schnittstelle ..................................................................................................12
7. Weitere Anwendungen ...........................................................................................................................14
7.1 Reihenschaltung ................................................................................................................................14
7.2 Parallelschaltung in Master-Slave-Betrieb .........................................................................................14
7.3 Parallelschaltung in Sharebus-Betrieb ..............................................................................................14

5
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
Über das Gerät
1. Allgemeines
1.1 Einleitung
Die microcontrollergesteuerten Netzgeräte der Serie
PS 800 R sind für die Wandmontage konzipiert und
verfügen über eine Kühlung durch einen temperatur-
gesteuerten Lüfter.
Die Funktionalität ist auf Industriestromversorgung
ausgerichtet. Das heißt, das Gerät arbeit nach einem
Netzausfall selbständig weiter mit den letzten Ein-
stellungen.
Die Ausgangsspannung ist auf drei umschaltbare
Bereiche zu je etwa 1/3 Nennspannung aufgeteilt.
Zum Schutz angeschlossener Verbraucher ist das
Gerät mit einem Überspannungsschutz (OVP) aus-
gestattet. Weiterhin wird bei zu hoher Gerätetempe-
ratur (OT) der Leistungsausgang abgeschaltet. Nach
Abkühlung des Gerätes wird der Leistungsausgang
automatisch wieder eingeschaltet.
Das Gerät benötigt einen Zweiphasen-Anschluß mit
400V Nennspannung zum Betrieb.
1.2 Sichtprüfung
Das Gerät ist nach der Lieferung auf Beschädigungen
zu überprüfen. Sind Beschädigungen erkennbar, darf
das Gerät nicht angeschlossen werden. und unver-
züglich der Händler verständigt werden, der das Gerät
geliefert hat.
1.3 Lieferumfang
1 x Netzgerät
1 x Gedruckte Bedienungsanleitung
2 x Stecker Wago 2polig (gesteckt)
2. Installation
2.1 Montage
Das Gerät ist für senkrechte Wandmontage konzi-
piert und so zu montieren, daß ein ungehinderter
Luftstrom für die Lüfterkühlung gewährleistet ist. Es
muß so angebracht werden, daß die Lüftungsein- und
auslässe sich in vertikaler Richtung benden und
mindestens 15cm Abstand über und unter dem Gerät
eingehalten werden. Für die Einbaumaße siehe „4.
Technische Daten“ und für die Montagemaße siehe
die Maßzeichnungen ab Seite 8.
2.2 Netzanschluß
Das Netzgerät ist mit einer aktiven PFC (Power
Factor Correction) ausgerüstet und verfügt somit
über einen weiten Eingangsspannungsbereich. Es
kann mit AC-Eingangsspannungen von 2x 340V
bis 460V und einer Frequenz von 50Hz oder 60Hz
betrieben werden. Der Netzanschluss erfolgt an der
3poligen Netzanschlußklemme „Power Input“, die
sich auf der Oberseite bendet. Der Anschluß muß
entsprechend des Aufdruckes auf der Frontplatte des
Gerätes erfolgen und ist von einer Elektrofachkraft
unter Berücksichtigung der Sicherheitsbestimmungen
durchzuführen.
Der Leitungsquerschnitt der Netzleitung muß dem
Eingangsstrom des anzuschließenden Gerätes
entsprechen. Für dieses 5kW-Gerät empfehlen wir
2,5mm² (max. 4mm² möglich). Anschlußschema von
links nach rechts: L1, L2, PE
Es ist bei der Installation zu berücksichtigen, daß das
Gerät über keinen eigenen Netzschalter verfügt. Der
Netzeingang des Gerätes ist über eine im Sicherungs-
halter neben der Netzanschlußklemme bendliche
Sicherung von T16A, Typ 5x20mm, abgesichert.
2.3 DC-Anschluß
Der Anschluß der Last an den DC-Ausgang erfolgt
mit Ringkabel- oder Gabelkabelschuhen an den
Schraubklemmen an der Unterseite. Da das Gerät
berührungsgefährliche Spannungen erzeugen kann,
ist der DC-Ausgang stets komplett abzudecken. Dazu
muß die DC-Klemmenabdeckung benutzt werden.
Es gibt verschiedene Klemmentypen:
• 80V und 200V-Modell:
Schraubverbindung M8 an Plastik-DC-Klemme
Empfehlung: Ringkabelschuhe 8mm

6
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
Über das Gerät
• 500V-Modell:
Schraub-Klemmverbindung Plastik
Empfehlung: Ringkabelschuhe 6mm
3. Funktionsbeschreibung
3.1 Fernfühlung (Remote sense)
Um Spannungsabfälle auf den Lastkabeln kompen-
sieren zu können, steht ein Fernfühleingang (Sense)
auf der Unterseite zur Verfügung. Wird der Fernfüh-
leingang entsprechend des Unterseitenaufdrucks
direkt und polrichtig mit der Last verbunden, können
Spannungsverluste über die Lastleitungen kompen-
siert werden. Für die Höhe der max. Kompensation
siehe „4. Technische Daten“. Ob die Fernfühleingän-
ge genutzt werden, wird von dem Gerät selbständig
erkannt. Werden die Fernfühleingänge nicht genutzt,
können diese unbeschaltet bleiben. Das heißt, eine
Verbindung zu den Ausgangsklemmen des Netzge-
rätes ist nicht erforderlich. Der Leitungsquerschnitt
der Senseleitungen ist unkritisch.
3.2 Überspannungsschutz (OVP)
Das Gerät verfügt über einen sogenannten „mitlau-
fenden“ Überspannungsschutz, der bei einem be-
stimmten Offset zur aktuell eingestellten Spannung
reagiert. Dieser Offset ist:
80V - Gerät: 7V
200V - Gerät: 17V
500V - Gerät: 42V
Das heißt, bei z. B. einem 500V-Gerät, das auf 200V
eingestellt ist, würde bei ca. 217V der OVP agieren.
Da der Offset konstant und nicht einstellbar ist, ist
eine mögliche Spannungserhöhung für die jeweilige
Anwendung zu berücksichtigen.
Wird eine Überspannung an den Ausgangsklemmen
festgestellt, sei es durch interne, im Gerät entstan-
dene (Defekt) oder von dem Verbraucher erzeugte
Überspannung (Gegeninduktion), wird der Ausgang
des Netzgerätes abgeschaltet und muß manuell wie-
der eingeschaltet werden.
Gleiches gilt bei Fernsteuerung über die analoge
Schnittstelle. Das Auftreten einer Überspannung wird
durch Leuchten der LED „OVP“, sowie durch Pin 9
(OT/OVP) der Analogschnittstelle signalisiert.
3.3 Übertemperaturabschaltung (OT)
Das Gerät ist mit einer internen Temperaturüberwa-
chung ausgestattet. Wird eine bestimmte Innentem-
peratur überschritten, wird der Ausgang des Netzge-
rätes zeitweilig abgeschaltet. Nach Abkühlung des
Gerätes schaltet sich der Ausgang automatisch ein.
Übertemperatur wird durch Leuchten der LED „OT“,
sowie durch Pin 9 (OT/OVP) der Analogschnittstelle
angezeigt.
3.4 Analoge Schnittstelle
Es ist standardmäßig eine 12polige, analoge Schnitt-
stelle eingebaut, die auf der Vorderseite zugänglich
ist. Über diese Schnittstelle können der Betriebszu-
stand des Gerätes, die Ausgangsspannung und der
Ausgangsstrom überwacht werden.
Siehe auch ab Abschnitt „6. Fernsteuerung“.
3.5 Strombegrenzung
Der Ausgangsstrom ist bei diesem Gerät nicht ein-
stellbar und daher auf den Nennstrom begrenzt. Es
gilt stets zu beachten, daß das Gerät im Falle einer
sehr niederohmigen Last oder Kurzschluß am Aus-
gang den vollen Ausgangsstrom dauerhaft liefert und
möglicherweise die angeschlossene Last beschädi-
gen kann.
3.6 Flexible Leistungsregelung
Das Gerät hat eine Maximalleistung von 5000W, die
durch eine exible Leistungsstufe begrenzt wird. Das
bedeutet, es kann entweder hohe Spannung (bis zur
Nennspannung) bei eher geringem Ausgangsstrom
oder hohen Strom (bis zum Nennstrom) bei eher
geringer Ausgangsspannung liefern. Dabei wird es
immer nach der Formel P = U * I leistungsbegrenzt.
Beispiel: das 500V-Modell kann bei 500V Aus-
gangsspannung max. 10A Strom liefern, bevor es
leistungsbegrenzt wird. Würde der Widerstand der
angeschlossenen Last verringert werden, müßte
das Gerät mehr Strom liefern. Dies tut es auch, in-
dem die Ausgangsspannung heruntergesetzt wird,
während gleichzeitig der Ausgangsstrom ansteigt bis
max. Nennstrom und die Ausgangsleistung konstant
gehalten wird.
3.7 Sharebus-Anschluß
Das Gerät verfügt über einen an der Unterseite be-
ndlichen, zweipoligen Sharebus-Anschluß, der dazu
dient, mehrere Geräte parallel zu schalten und mittels
des Sharebus‘ für eine gleichmäßige Lastverteilung
zu symmetrieren. Mehr dazu siehe Abschnitt „7.3
Parallelschaltung in Sharebus-Betrieb“.

7
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
4. Technische Daten
PS 880-170R PS 8200-70R PS 8500-30R
Netzeingang
Eingangsspannung 340….460V (L1, L2, PE) 340….460V (L1, L2, PE) 340….460V (L1, L2, PE)
Frequenz 50/60Hz 50/60Hz 50/60Hz
Leistungsfaktorkorrektur >0.99 >0.99 >0.99
Eingangsstrom bei Vollast ca. 16A ca. 16A ca. 16A
Sicherung 16A 16A 16A
Ausgang - Spannung
Nennspannung UNenn 80V 200V 500V
Spannungsbereich 1 0V...30V 0V…70V 0V...200V
Spannungsbereich 2 30V...60V 70V…140V 200V...400V
Spannungsbereich 3 60V...80V 140V…200V 400V…500V
Stabilität bei 0-100% Last <0.05% <0.05% <0.05%
Stabilität bei ±10% ∆ UE<0.02% <0.02% <0.02%
Restwelligkeit <150mVPP / <10mVRMS <200mVPP / <25mVRMS <250mVPP / <70mVRMS
Ausregelung 10-100% Last <1ms <2ms <2ms
Fernfühlungsausregelung max. 2,5V max. 6V max. 10V
Anstiegszeit 10-90% UNenn ca. 17ms ca. 17ms ca. 17ms
Ausgang - Strom
Nennstrom 170A 70A 30A
Stabilität bei 0-100% ∆ UA<0.15% <0.15% <0.15%
Stabilität bei ±10% ∆ UE<0.05% <0.05% <0.05%
Restwelligkeit <300mAPP / <40mARMS <44mAPP / <11mARMS <14mAPP / <8mARMS
Ausgang - Leistung
Nennleistung 5000W 5000W 5000W
Wirkungsgrad bei 100% UNenn 93% 95,2% 95,5%
Verschiedenes
Betriebstemperatur 0….40°C 0….40°C 0….40°C
Lagertemperatur -20….70°C -20….70°C -20….70°C
Luftfeuchtigkeit <80% <80% <80%
Abmessungen (BxHxT) 180x530x171mm 180x530x171mm 180x530x171mm
Einbaumaß (BxHxT) 180x595x175mm 180x595x175mm 180x595x175mm
Gewicht 12kg 12kg 12kg
Artikel Nr. 21540122 21540124 21540123
Analoge Fernsteuerung
Sicherheit
EMV-Normen
Überspannungskategorie
Schutzklasse
Verschmutzungsgrad
Kühlung
2
Lüfter, Lufteinlaß Oberseite, Luftauslaß Unterseite
ja, 0…10V
EN 60950
EN 61204, EN 55022 Klasse B
Klasse II
Klasse I
Über das Gerät

8
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
Bedienung des Gerätes
4.1 Ansichten
Bild 1. Ansicht von oben, mit Netzanschluß und Sicherung

9
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
Bedienung des Gerätes
Bild 2. Ansicht von unten, mit DC-Ausgang (hier 500V-Modell) und Sharebus/Sense

10
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
Bedienung des Gerätes
Bild 3. Seitenansicht Bild 4. Vorderansicht

11
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
5. Manuelle Bedienung
5.1 Einschalten
Das Gerät besitzt keinen eigenen Netzschalter. Nach
Zuschalten der Netzversorgungsspannung ist es
sofort betriebsbereit.
Beim Ausschalten der Netzspannung speichert das
Gerät den letzten Zustand (gewählter Spannungs-
bereich, Ausgang ein oder aus), um ihn nach dem
Einschalten oder nach einem Netzausfall automatisch
wiederherzustellen, damit es wie vorher weiterarbei-
ten kann.
5.2 Ausgangsspannung einstellen
Der Nennspannungsbereich ist auf die drei, mit dem
Taster „Output Range“ wählbaren, Bereiche zu je etwa
1/3 aufgeteilt. Für die genauen Werte siehe „„4. Tech-
nische Daten“. Der eingebaute Trimmer „U-adj.“ ist
ein 10-Gang-Trimmer und die etwa 10 Drehungen von
Linksanschlag nach Rechtsanschlag oder umgekehrt
entsprechen dann jeweils dem gewählten Teilbereich.
Das Gerät besitzt keine Spannungs- oder Stromanzei-
ge, daher ist zum Einstellen der Ausgangsspannung
stets ein externes Meßmittel zu verwenden. Zum
Einstellen der Ausgangsspannung muß der Ausgang
eingeschaltet werden
Hinweis: wird der Ausgang beim Einstellen der Span-
nung nicht belastet und soll die Spannung verkleinert
werden, kann es sein, daß die tatsächliche Spannung
am Ausgang langsamer folgt, als man sie verstellt.
Daher entweder langsam verstellen oder nach einer
Drehung immer solange warten, bis die Spannung
gefolgt ist.
5.3 Ausgang ein- und ausschalten
Der Taster „Output On/Off“ dient zum Einschalten und
Ausschalten des Leistungsausganges, falls dies nicht
durch anstehende Fehler (OT, OVP) oder Fernsteue-
rungsbetrieb verhindert wird. Die durch den Trimmer ein-
gestellte Spannung steht dann sofort am Ausgang an.
Der Ausgang kann auch über den Pin 8 „Rem-SB“ der
analogen Schnittstelle jederzeit ausgeschaltet bzw.
danach wieder eingeschaltet werden.
Achtung! Der Pin 8 an der analogen Schnittstelle
überlagert den Taster „Output On/Off“.
Solange der Ausgang eingeschaltet ist, zeigt das
Gerät über die LED „CC“ an, ob es im Konstantstrom-
betrieb (CC, LED leuchtet) oder im Konstantspan-
nungsbetrieb (CV, LED ist aus) arbeitet.
Bedienung des Gerätes
Vorsicht! Beim Ausschalten des Ausganges und
geringer oder nicht vorhandener Last steht weiterhin
Spannung am Ausgang an, bis diese auf 0V ge-
sunken ist. Das Absinken kann, je nach Modell und
eingestellter Ausgangsspannung, bis zu 60s dauern.
Währenddessen kann die Ausgangsspannung noch
berührungsgefährliche Werte haben.
5.4 Auswahl des Spannungsbereiches
Der Taster mit der Bezeichnung „Output Range“ dient
zur Auswahl eines der drei Spannungsbereiche. Dazu
muß der Ausgang ausgeschaltet sein. Nach einem
Wechsel des Spannungsbereiches und Wiederein-
schalten des Ausgangs wird die Ausgangsspannung
sofort auf den Wert gesetzt, der der Einstellposition
des Trimmers für den gewählten Bereich entspricht.
Achtung! Die Spannung kann hierdurch sprunghaft
auf einen Wert ansteigen, der die angeschlossene
Last beschädigen könnte!
6. Fernsteuerung
Sollwerte können von extern über die Sollwertein-
gänge VSEL (Spannungssollwert) und CSEL (Strom-
sollwert) der eingebauten, analogen Schnittstelle mit
Spannungen von 0...10V programmiert werden.
Die Ausgangswerte werden als Monitorspannungen
VMON (Spannungsistwert) und CMON (Stromistwert)
in einem Bereich von 0...10V abgebildet, der 0...100%
des jeweiligen Nennwertes entspricht.
Um Sollwerte ferngesteuert stellen zu können, muß
zuvor der Fernsteuerbetrieb (Remote) aktiviert wer-
den. Dazu wird Pin 7 „Remote“ nach Masse (DGND)
gezogen (Brücke, Relais, niederohmiger Schalter,
„open collector“-Transistor).
Es müssen stets beide Sollwerte für Strom und Span-
nung vorgegeben werden. Bei Bedarf kann einer der
Sollwerte zu Pin VREF (Referenzspannung, 10V) ge-
brückt werden und gibt dann 100% vor. Fernsteuerung
des Gerätes wird durch die LED „External“ angezeigt.
Für Pinbelegung und Pegel der analogen Schnittstelle
siehe Tabelle unten.

12
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
Bedienung des Gerätes
Monitor für Spannung und Strom
Analoge Ausgänge: VMON (4) und CMON (5)
An den analogen Monitorausgängen VMON und
CMON werden die aktuellen Werte für Spannung
und Strom in einem Spannungsbereich von 0....10V
dargestellt. 10V entsprechen dann 100% des je-
weiligen Nennwertes des Gerätes. Zur Erfassung
sollten hochohmige Meßmittel oder ein hochohmiger
Eingang einer Meßschaltung verwendet werden, da
diese Ausgänge nur wenig Strom treiben können.
Pinbelegung und technische Daten der Analogschnittstelle:
Pin Name Typ
1
Bezeichnung Pegel Elektrische Eigenschaften
1 VSEL AI Sollwert Spannung 0...10V entsprechen 0...100% UNenn
2 CSEL AI Sollwert Strom 0...10V entsprechen 0...100% INenn
3 VREF AO Referenzspannung 10V Genauigkeit <0.5% bei Imax = 5mA
4 VMON AO Istwert Spannung 0….10V entsprechen 0….100% Unenn
5 CMON AO Istwert Strom 0….10V entsprechen 0….100% Inenn
6 AGND Bezug für Analogsignale Für CMON, VMON
7 Remote DI Umschaltung auf
externe Steuerung
Extern = Low (Ulow<1V),
Intern = High (Uhigh>4V)
8 Rem-SB DI Leistungsausgang aus Aus = Low (Ulow<1V)
Ein = High (Uhigh>4V)
9 OT / OVP DO Übertemperatur OT /
Überspannung OVP
Low = Kein Fehler (Ulow<1V)
High = Fehler (Uhigh>4V)
Umax = 30V, Imax = 20mA
Quasi-Open-Collector mit
Pull-up gegen +15V
10 DGND Bezug für Digitalsignale Für Steuer- und Meldesignale
11 Reserviert X darf nicht belegt werden
12 Reserviert X darf nicht belegt werden
1)
AO = Analoger Ausgang, DI = digitaler Eingang, DO = digitaler Ausgang
Umax = 30V
Imax = -1mA bei 5V
Genauigkeit 0.2% bei Imax = +2mA
Kurzschlußfest gegen AGND
Genauigkeit <0.5%, Umax = 12V
Eingangsimpedanz >100k
6.1 Beispiele zur analogen Schnittstelle
Ausgang ferngesteuert ein / aus
Eingang: REM-SB (8)
Der Ausgang des Gerätes kann jederzeit ferngesteu-
ert aus- und wieder eingeschaltet werden. Einschalten
kann dann nur wieder durch Öffnen des Kontaktes/
Schalters erfolgen. Der Schalter am Pin 8 überlagert
den Taster „Output On/Off“. Das heißt, wenn Pin 8
„aus“ erzwingt, dann kann über den Taster nicht ein-
geschaltet werden. Umschaltung in Remotebetrieb
ist nicht erforderlich. Weiterhin wird, bei Fernsteue-
rung, über diesen Pin 8 ein OVP-Fehler quittiert und
gelöscht, so daß wieder eingeschaltet werden kann.

13
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
Das Beispiel zeigt die gleichzeitige Ansteuerung von
Strom und Spannung über externe Spannungsquel-
len. Siehe auch Beispiel 1. Die Sollwerteingänge sind
hochohmig, können also auch von Spannungsquellen
bedient werden, die wenig Strom liefern.
Achtung! Niemals Spannungen >12V an den Ein-
gängen anlegen!
Sollwerte >10V werden auf 100% Nennwert gesetzt
(Clipping).
Hinweis: auch hier gilt die weiter vorn beschriebene
Strom- sowie Leistungsbegrenzung.
Bedienung des Gerätes
Sollwerte stellen 1
Analoge Eingänge: VSEL(1) und CSEL(2)
Das Beispiel zeigt die gleichzeitige Ansteuerung von
Strom und Spannung über zwei Potentiometer. Die-
se beziehen ihre Spannung vom Referenzausgang
VREF. Die Brücke zwischen Pin 10 und Pin 7 schaltet
auf den erforderlichen Fernsteuerbetrieb um. Diese
Brücke kann durch einen niederohmigen Schalter
ersetzt werden.
Alternativ können Strom oder Spannung einzeln
gestellt werden, dazu ist der jeweils andere Sollwert
nach Pin VREF hin zu brücken.
Die Potis sollten je 10kOhm oder höher sein.
Sollwerte stellen 2
Analoge Eingänge: VSEL(1) und CSEL(2)

14
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
© 2010, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
Anwendungen
7. Weitere Anwendungen
7.1 Reihenschaltung
Mehrere Geräte gleichen Typs können zu einer
Reihenschaltung zusammengeführt werden, wenn
folgende Richtlinien beachtet werden:
• Kein Master-Slave-Betrieb
• Die Massen der analogen Schnittstellen dürfen nicht
miteinander verbunden werden. Das gilt auch jeweils
für alle anderen Signale. Ist Fernsteuerung nötig,
so ist oder ggf. alle Geräte über eine galvanische
Trennung parallel anzusteuern.
• Die stromführenden Leitungen sind alle immer für
mindestens den Strom auszulegen, der dem höch-
sten Nennstrom eines der verschalteten Geräte
entspricht.
Vorsicht! Bei Reihenschaltung darf eine
max. zulässige Gesamtspannung von 600V
nicht überschritten werden!
7.2 Parallelschaltung in Master-Slave-Betrieb
Mehrere Geräte mit gleicher Ausgangsspannung
und möglichst gleichem Ausgangsstrom können im
Master-Slave-Betrieb parallel betrieben werden.
Die Geräte sind dazu untereinander, zusätzlich zum
DC-Ausgang, über die analoge Schnittstelle verbun-
den, wobei die Monitorausgänge des Masters mit
den Sollwerteingängen des/der Slaves verbunden
werden usw.
Hier ein Beispiel für Steuerung von Strom und Span-
nung durch den Master:
!
Soll der Master den Slave/die Slaves nur in Bezug
auf entweder Spannung oder Strom steuern, so ist
der jeweils andere Sollwert nach Pin VREF hin zu
brücken bzw. durch eine andere, externe Beschaltung
festzulegen.
7.3 Parallelschaltung in Sharebus-Betrieb
Die Sharebus-Verbindung dient bei Parallelschaltung
von mehreren Geräten zur möglichst symmetrischen
Stromaufteilung.
Wichtig: bei dieser Verbindung bestimmt das Gerät
mit der höchsten Ausgangsspannung die Gesamtaus-
gangsspannung der Parallelschaltung. Das heißt, daß
jedes Gerät, je nach Einstellung, die Ausgangsspan-
nung bestimmen könnte. Es wird daher empfohlen,
ein Gerät zu bestimmen, das gestellt werden soll
und bei den anderen die Ausgangsspannung auf das
gewünschte Minimum zu stellen.
Im Fall, daß ein oder mehrere Einheiten komplett aus-
fallen oder bei einem Gerätefehler wie OT oder OVP,
arbeiten die anderen Geräte in der Parallelschaltung
übergangslos weiter. Die Ausgangsspannung stellt
sich dann auf den Wert ein, der am höchsten bei den
verbleibenden Geräten eingestellt wurde.
Die Verdrahtung des Sharebus-Anschlusses aller teil-
nehmenden Geräte erfolgt parallel. Sharebusbetrieb
aktiviert sich durch die Verdrahtung automatisch.
Hinweis: wenn Fernfühlung genutzt werden soll, so
empehlt es sich, dafür nur den Anschluß „Sense“
des bestimmenden Gerätes zu benutzen.

16
© 2010, Elektro-Automatik GmbH & Co. KG
EN
About
User instruction manual
Wall mount power supply Series PS 800 R
Elektro-Automatik GmbH & Co. KG
Helmholtzstrasse 31-33
41747 Viersen
Germany
Phone: +(49) 02162 / 37850
Fax: +(49) 02162 / 16230
Web: www.elektroautomatik.de
Mail: [email protected]
© Elektro-Automatik
Reprint, duplication or partly, wrong use of this user
instruction manual are prohibited and might be follo-
wed by legal consequences.
Date: October, 2010
Safety instructions
Dangerous voltage
Caution: The output voltage can rise to dangerous
levels (> 60 VDC)!
All live parts have to be covered. All actions at the
output terminals have to be done while the unit is dis-
connected from the mains and may only be executed
by personnel which is instructed about the hazards
of electrical current. Any connection between the
load and the unit (at the output terminals) have to be
scoop-proof. Applications connected to the power
output must be congured and fused in a way that
prevents the use of these to cause a damage to the
unit by overload or malfunction.
Safety instructions
• The cross section of the load leads has to match
the nominal current of the device.
• Avoid any damage to the device, do not insert metal
parts through the slots, do not obstruct the slots!
• Mains connection must only be done by trained
technical personnel.
• Mains connection only with appropriate leads and
under adherence of common safety measures.
• Avoid direct sunlight and humidity.
• The DC output must be covered in order to prevent
injury by dangerous voltages!
• Aging of the device, as well heavy use may result
in unpredictable behaviour of control elements like
pushbuttons and trimmers.

17
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
EN
© 2010, Elektro-Automatik GmbH & Co. KG
Table of contents
Page
1. General ..................................................................................................................................................18
1.1 Introduction ........................................................................................................................................18
1.2 Visual check ......................................................................................................................................18
1.3 Scope of delivery ...............................................................................................................................18
2. Installation ..............................................................................................................................................18
2.1 Mounting ............................................................................................................................................18
2.2 Mains connection ...............................................................................................................................18
2.3 DC output connection ........................................................................................................................18
3. Functional description ............................................................................................................................19
3.1 Remote sense ...................................................................................................................................19
3.2 Overvoltage protection (OVP) ..........................................................................................................19
3.3 Overtemperature (OT) .......................................................................................................................19
3.4 Analogue interface .............................................................................................................................19
3.5 Current limitation ...............................................................................................................................19
3.6 Flexible power limitation ....................................................................................................................19
3.7 Share bus connection ........................................................................................................................19
4. Technical specications ..........................................................................................................................20
5. Manual control ........................................................................................................................................24
5.1 Powering the device ..........................................................................................................................24
5.2 Adjusting the output voltage ..............................................................................................................24
5.3 Switching output on or off ..................................................................................................................24
5.4 Selecting a voltage range ..................................................................................................................24
6. Remote control .......................................................................................................................................24
6.1 Examples for the analogue interface .................................................................................................24
7. Other applications ..................................................................................................................................26
7.1 Series connection ..............................................................................................................................26
7.2 Parallel connection ............................................................................................................................26
7.3 Parallel connection with Share bus ...................................................................................................26

18
© 2010, Elektro-Automatik GmbH & Co. KG
EN
About the device
1. General
1.1 Introduction

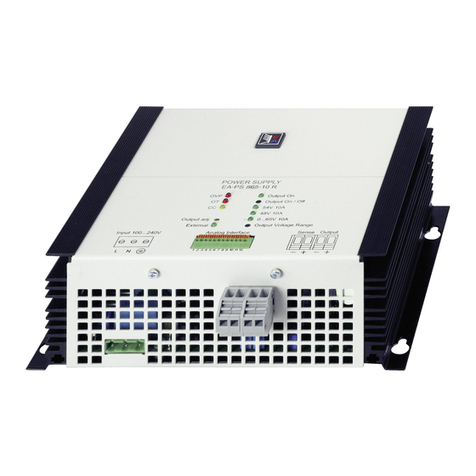

The microprocessor controlled power supplies of the
PS 800 R series are designed for wall mount and are
cooled by a temperature-controlled fan.
The functionality focuses industrial power supply. The
device will continue operation after a blackout with
the last settings.
The output voltage is seperated into three selectable
ranges, where each one is dened as approximately
1/3 of the nominal voltage.
The power output is short-circuit-proof and overload-
proof. For protection of the loads, the device also
features an overvoltage protection (OVP). During an
overtemperature (OT) event, the power output will
be switched off until the unit has cooled down and
automatically switched on again.
The device require a two-phase supply with 400V for
correct operation.
1.2 Visual check
After receipt, the unit has to be checked for signs of
physical damage. If any damage is found, the unit may
not be operated. Also contact your dealer immediately.
1.3 Scope of delivery
1 x Power supply unit
1 x Printed user manual
2 x Wago plug, 2 pole, plugged
2. Installation
2.1 Mounting
The device is designed for vertical wall mount. It is
required to mount it in a way that allows unimpeded air
ow through the ventilation slots. Take care for plenty
of space (at least 15cm) below and above the device
in order to ensure proper cooling. For the installation
dimensions see section „4. Technical specications“
and the drawing from page 21 on.
2.2 Mains connection
All models are equipped with an active PFC (power
factor correction) and a wide range input. It can be
operated at AC input voltages from 2x 340V to 460V
and mains frequencies of 50Hz or 60Hz.
The connection is done at the 3pole terminal „Power
Input“ on the top. It must only be carried out by trained
technical personnel. Main focus lies on an appropriate
cross section of the mains lead, as well as the fact
that the device does not feature a power switch. We
recommend to use 2.5mm² (max. 4mm² possible)
leads for these 5kW power supplies.
Input wring scheme from left to right:
L1 (R), L2 (S), PE
It has to be considered that the device does not
feature a mains switch. The AC input is fused by a
standard 5x20mm fuse, type T16A, which is located
in the fuse holder on the top.
2.3 DC output connection
The load is connected to the DC output terminals on
the bottom side, using leads with appropriate cross
section (rec‘d 2.5mm²). The device can produce dan-
gerous voltages. Thus the output must be covered
with the included cover when working with the device.
There are different DC terminal types:
• 80V and 200V models:
Screw fastening M8 on a plastic DC terminal
Recommendation: ring cable lugs 8mm

19
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
EN
© 2010, Elektro-Automatik GmbH & Co. KG
About the device
• 500V model:
Screw-clamp terminal, plastic
Recommendation: ring cable lugs 6mm
3. Functional description
3.1 Remote sense
In order to compensate voltage drops along the load
leads, the device features remote a sense input on the
bottom side. Here the sensed voltage from the load
is connected with correct polarity. See „4. Technical
specications“ about how much voltage drop remote
sense can compensate.
When not using the sense inputs, they just remain
open. It is not required to bridge them to the output.
The cross section of the sense leads is non-critical.
3.2 Overvoltage protection (OVP)
All models feature an overvoltage protection circuit
which follows the adjusted voltage set value with an
offset. This offset is:
80V model: 7V
200V model: 17V
500V model: 42V
If, for example, the 500V model is set to 200V, then
the OVP would act at around 217V.
Because the offset is not adjustable, the user has to
consider possible voltage incrementals coming from
the power supply before the OVP reacts.
In case of an overvoltage condition, whether caused
by an internal defect or by external reasons (mutual
induction), the power output is switched off and the
error is indicated by the LED „OVP“ and also by pin
9 of the analogue interface. After the OV condition is
gone, the output can be switched on again.
The same applies for remote control via the analogue
interface.
3.3 Overtemperature (OT)
All models also feature an internal temperature super-
vision. In case of overheating, the power output will
be temporarily switched off until the device has cooled
down, and then automatically switched on again.
The condition is indicated by the LED „OT“ and by pin
9 (OT/OVP) of the analogue interface.
3.4 Analogue interface
All models feature a 12 pin analogue interface on the
front of the device. It can be used to monitor the device
condition, as well as remotely switch the output on or
off. Also see section „6. Remote control“.
3.5 Current limitation
The output current of the device is not adjustable and
thus limited to the nominal output current. It always
has to be considered that in case of a very small load
or short-circuit at the output the device will constantly
deliver the maximum current. This can damage the
connected load.
3.6 Flexible power limitation
The device has a maximum output power of 5000W
which is limited by a exible output stage. It means, it
can provide either high voltage with comparably low
current or high current with comparably low voltage.
In either case, the power is limited according to the
formula P = U * I.
Example: the 500V is adjusted to 500V. It can then de-
liver max. 10A current before it will be power-limited. If
the resistance of the load decreases so that the power
supply would have to deliver more current, it will do
so, but at the same time the output voltage will be
lowered down while the total power is held constant.
3.7 Share bus connection
All models feature a Share bus connector on the
bottom side, which can be used to gain a symmetric
load current distribution when doing parallel operation.
For details see section „7.3 Parallel connection with
Share bus“.

20
© 2010, Elektro-Automatik GmbH & Co. KG
EN
Handling the device
4. Technical specications
PS 880-170R PS 8200-70R PS 8500-30R
Mains input
Input voltage 340….460V (L1, L2, PE) 340….460V (L1, L2, PE) 340….460V (L1, L2, PE)
Frequency 50/60Hz 50/60Hz 50/60Hz
Power factor correction >0.99 >0.99 >0.99
Input current at full load approx. 16A approx. 16A approx. 16A
Fuse 16A 16A 16A
Output - Voltage
Nominal voltage UNom 80V 200V 500V
Voltage range 1 0V...30V 0V…70V 0V...200V
Voltage range 2 30V...60V 70V…140V 200V...400V
Voltage range 3 60V...80V 140V…200V 400V…500V
Stability at 0-100% load <0.05% <0.05% <0.05%
Stability at ±10% ∆ UIn <0.02% <0.02% <0.02%
Ripple <150mVPP / <10mVRMS <200mVPP / <25mVRMS <250mVPP / <70mVRMS
Regulation 10-90% load <1ms <2ms <2ms
Remote sense compensation max. 2,5V max. 6V max. 10V
Rise time 10-90% UNom approx. 17ms approx. 17ms approx. 17ms
Output - Current
Nominal current 170A 70A 30A
Stability at 0-100% ∆ UOut <0.15% <0.15% <0.15%
Stability at ±10% ∆ UIn <0.05% <0.05% <0.05%
Ripple <300mAPP / <40mARMS <44mAPP / <11mARMS <14mAPP / <8mARMS
Output - Power
Nominal power 5000W 5000W 5000W
Efficiency at 100% UNom 93% 95,2% 95,5%
Miscellaneous
Operation temperature 0….40°C 0….40°C 0….40°C
Storage temperature -20….70°C -20….70°C -20….70°C
Humidity <80% <80% <80%
Dimensions (WxHxD) 180x530x171mm 180x530x171mm 180x530x171mm
Installation dimensions (WxHxD) 180x595x175mm 180x595x175mm 180x595x175mm
Weight 12kg 12kg 12kg
Article No. 21540122 21540124 21540123
Analogue remote control
Safety
EMC standards
Overvoltage category
Protection class
Pollution degree
Cooling by fans, air inlet in the top, exhaust at the bottom
yes, 0…10V
Class I
2
EN 60950
EN 61204, EN 55022 Class B
Class II
