ELGA PURELAB Chorus I User manual

Version 1 9/2014
WATER PURIFICATION
Operator Manual
MANU39998 VER 02 3/17
Life Science / Analytical Research / General Science
1

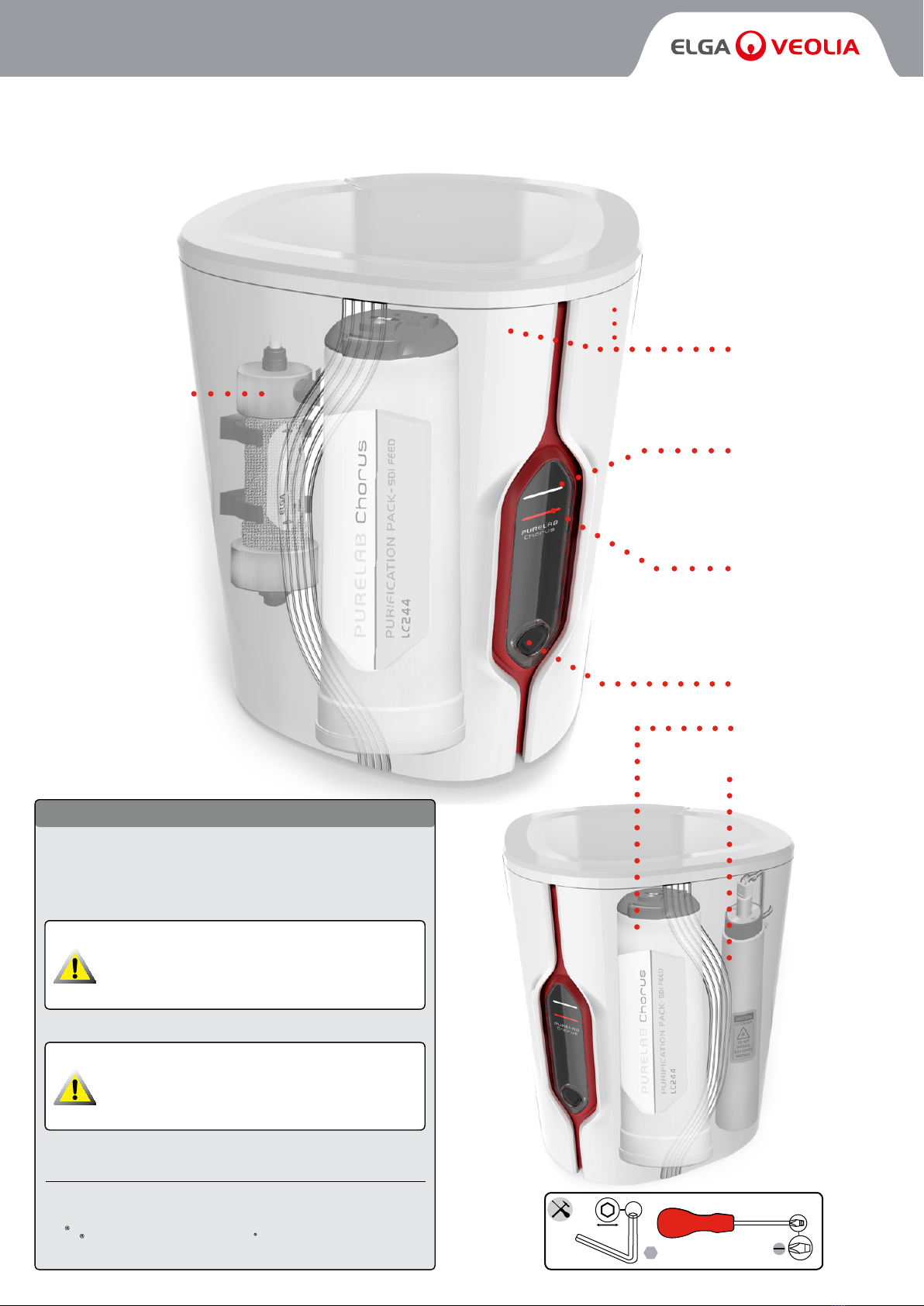

WELCOME
Thank you for purchasing the PURELAB®Chorus 1. Please read the following Health and Safety notice before proceeding.
Access Doors
Status Light
Warning Light
Process Button
Purication Pack
*Ultraviolet Light
*UMF Module
*Larger UF Module
HEALTH AND SAFETY
ELGA Labwater
Tel: [phone]
Email: [e-mail] Fax: [phone]
Website: www.elgalabwater.com
ELGA®is the global laboratory water brand name of Veolia
PURELAB®is an ELGA Labwater trademark and technology. Owing to a policy of continual
improvement, we reserve the right to amend the specications given in this guide.
© 2017 ELGA Labwater / VWS (UK) Ltd. All rights reserved.
Please follow the safety information detailed in this
instruction sheet. Failure to observe these instructions could
result in damage to the equipment, processes, associated
equipment and injury or death to persons.
1: Ultraviolet Light
2: Residual Preservative
DURING THE COMMISSIONING CYCLE TRACE
RESIDUAL PRESERVATIVE IS FLUSHED FROM
THE SYSTEM. A MATERIAL SAFETY DATA SHEET
IS AVAILABLE UPON REQUEST.
WARNING!
Control of Substances Hazardous to Health (COSHH)
Material safety data sheets are available upon request.
UNDER NO CIRCUMSTANCES SHOULD THE LAMP
BE CONNECTED OR ACTIVATED WHEN OUTSIDE
THE HOUSING. EXPOSURE COULD CAUSE
SERIOUS INJURY TO EYES AND SKIN.
WARNING!
*Not supplied
6mm
QUICK START GUIDE ENGLISH
Life Science
Life Science
Analytical Research
Analytical Research

SET - UP

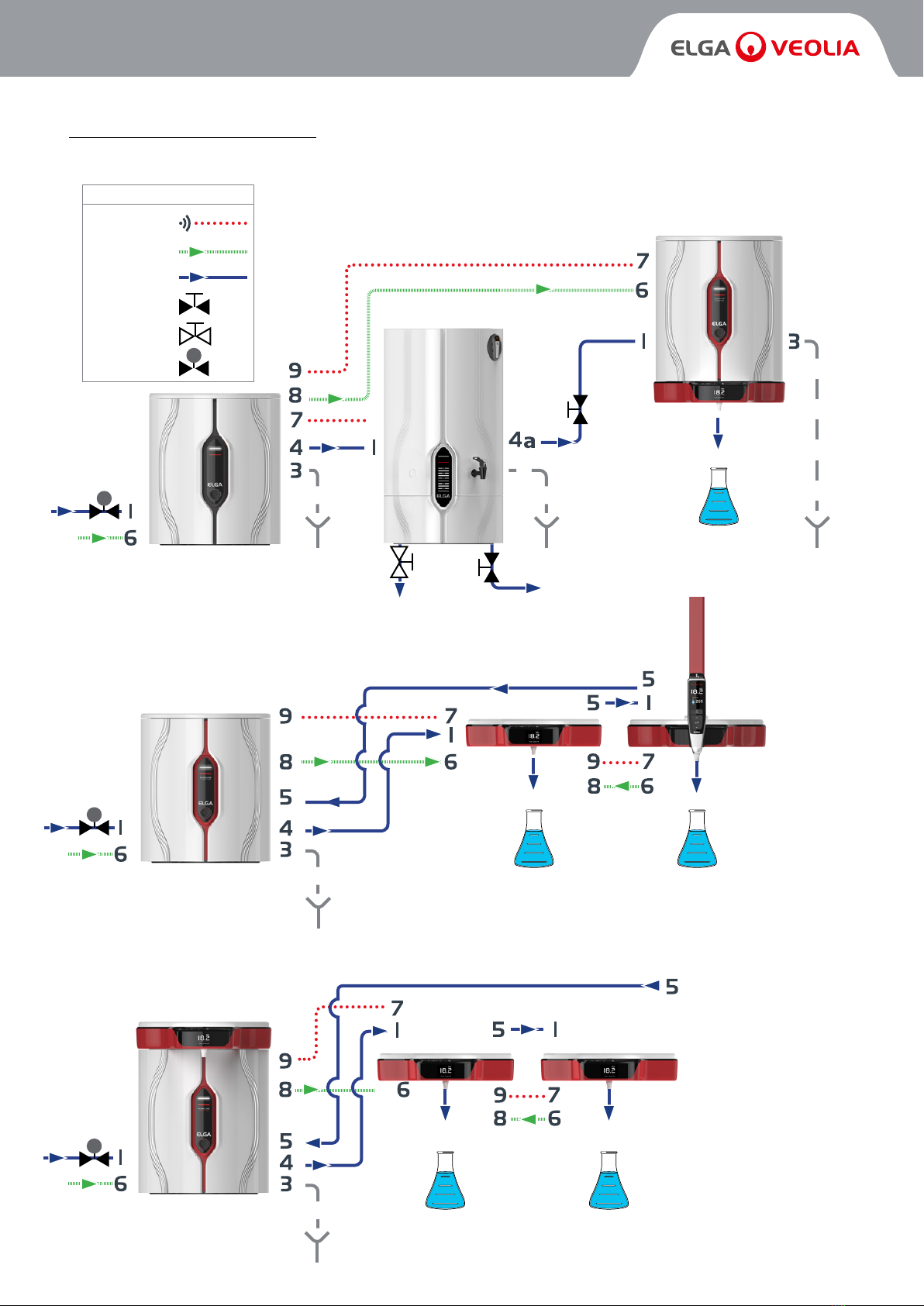

SYSTEM CONFIGURATION
Example one: 1 x PURELAB®Chorus 3 + Reservoir + Chorus 1 + 1 X Dispense.
Example two: 1 x PURELAB®Chorus 1 + 2 X Dispenser.
Example three: 1 x PURELAB®Chorus 1 + 3 X Dispenser.
Product
Outlet
Drain
Drain
Further advice on conguration connections.
Product
Outlet
Feedwater
Inlet
Feedwater
Inlet
Life Science / Analytical Research / General Science
Drain
Product
Outlet
Drain Overow
Feedwater
Inlet
4b
6
J2
COMMS
Key
Power
Water
Valve
Shut off Tap
Pressure Valve
Outlet
High Flow Outlet

SET - UP

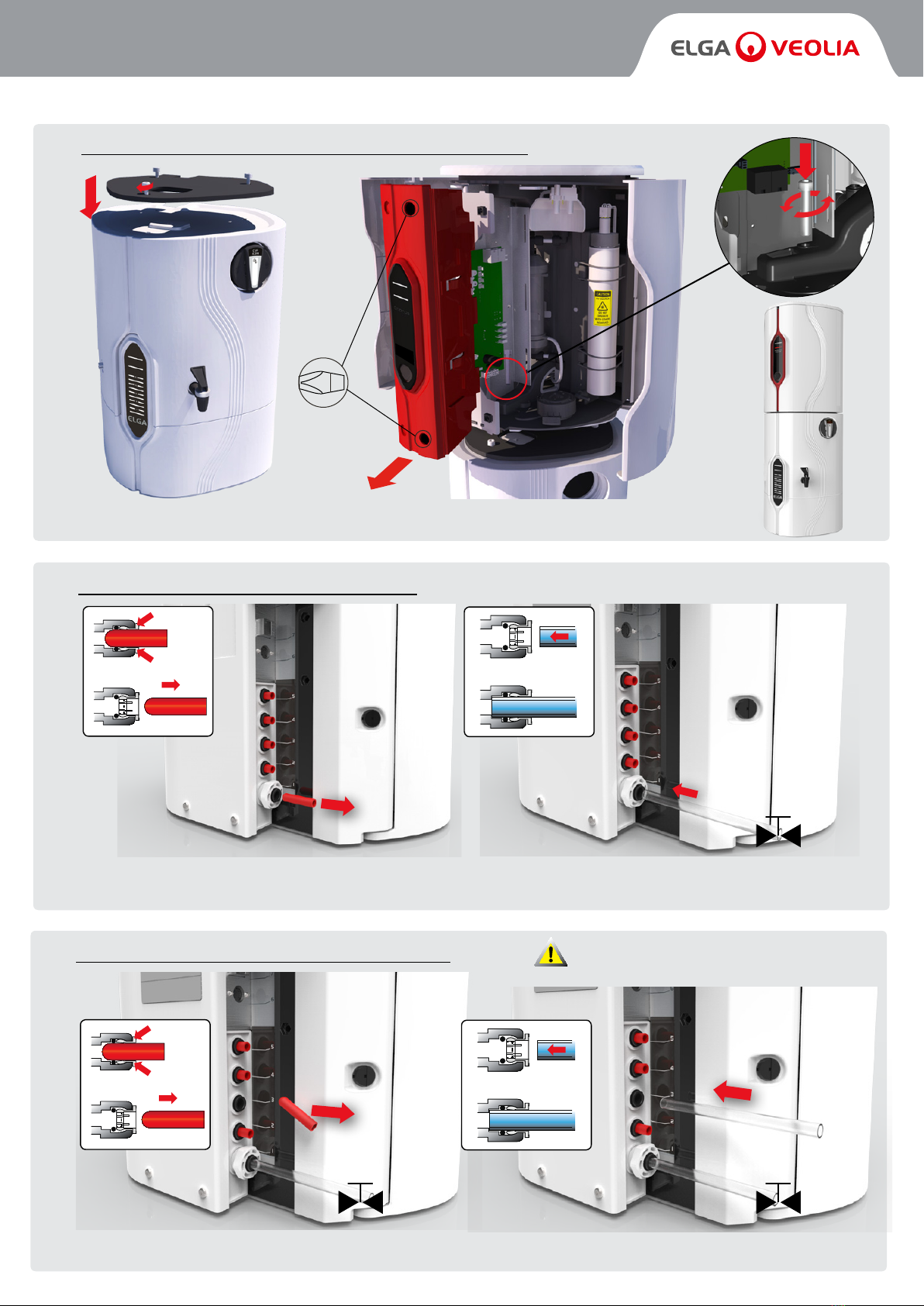

MODULAR STACKING BENCH MOUNTED RESERVOIR ON TOP
1a
Remove carefully
a. Open doors and undo quarter turn
fasteners. b. Remove front panel and undo lid bolt with an allen key. (6mm AF X FXBOYR301716)
c. Remove bolt and lift the lid.
d. Place the reservoir on top, lining up
with the three points. Screw in allen
head bolt, before replacing front panel.
ONLY PLACE ONE CHORUS SYSTEM ON TOP OR BELOW THE RESERVOIR.
WARNING!
NB. Please refer to the dispenser Quick Start Guide to combine a dispenser.
PC1LSCXM2 / PC1ANRXM2 / PC1GSCM2

SET - UP
MODULAR STACKING RESERVOIR UNDERNEATH
1b
a. Screw down the reservoir plate. b. Place on top of reservoir, line up with
bolt heads. Screw in joining bolt.
(Fig.1) (Fig.2)
CONNECT THE FEED WATER (PORT NO.1)
2
a. Remove the transit plugs from the water
inlet connection. b. Using the tube supplied, rmly push one end securely into the water connector.
CONNECT THE DRAIN (PORT NO.3)
3
a. Remove the transit plugs from the water
outlet connection. b. Using the tube supplied, rmly push one end securely into the water connector.
Ensure drain pipe is not in waste water.
CAUTION!

SET - UP
COMMS CONNECTIONS
6
ONLY USE COMMS CABLE SUPPLIED BY ELGA.
WARNING!
Reservoir J2 or J1Port 7
or
Port 9
See ‘Reservoir
Installation Guide’.
NB. Please refer to the dispenser Quick Start Guide to combine a dispenser.

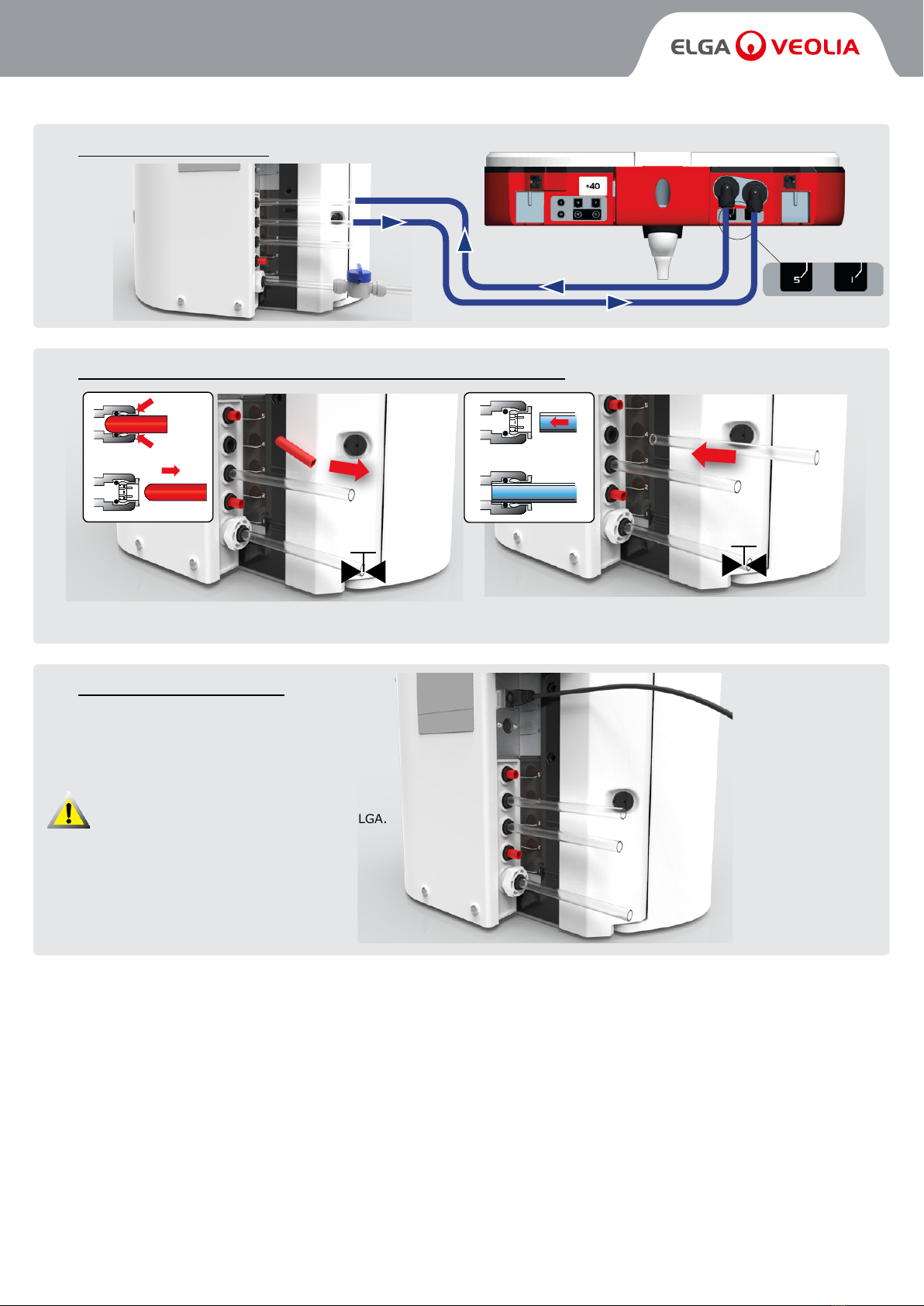

CONNECT THE PURIFIED WATER OUTLET (PORT NO.4)
5
a. Remove the transit plugs from the water
outlet connection. b. Using the tube supplied, rmly push one end securely into the water connector.
RETURN DISPENSER
4NB: Please refer to dispenser manual for more information.
Return Inlet
5
4
1
Return
Outlet
5

SET - UP
2

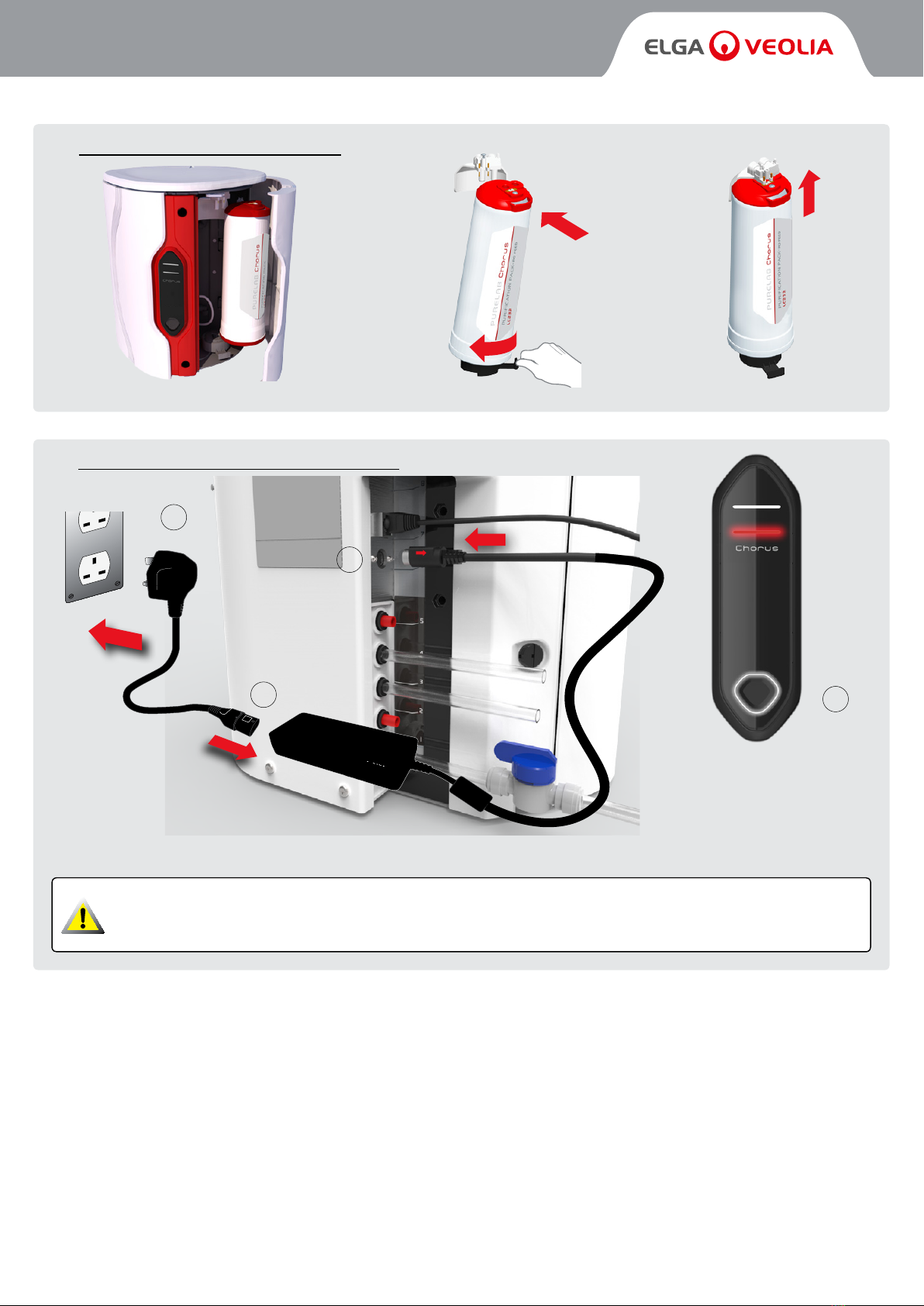

CONNECT THE POWER (NO.6 PORT)
8
b. Only use the power supply supplied with the Chorus.
The power supply must be earthed.
ONLY USE THE APPLIANCE COUPLER (MAINS LEAD) AND POWER SUPPLY PROVIDED. IF THE EQUIMENT IS USED IN A
MANNER NOT SPECIFIED BY ELGA,THE PROTECTION PROVIDED BY THE EQUIPMENT MAY BE IMPAIRED.
POSITION THE POWER SUPPLY SO THAT IT CANNOT COME INTO CONTACT WITH WATER.
WARNING!
PRESS ONCE
to start Commission mode.
Bottom red light will be
ashing until cycle has ended.
Approx 80 minutes
c.
a. Connect the power cable as shown.
3
2
1
4
FOLLOW THE INSTRUCTIONS
7
a. Open right hand door. b. Insert Purication Pack and turn handle. c. Make sure it’s secure.

The Laboratory Water Specialists

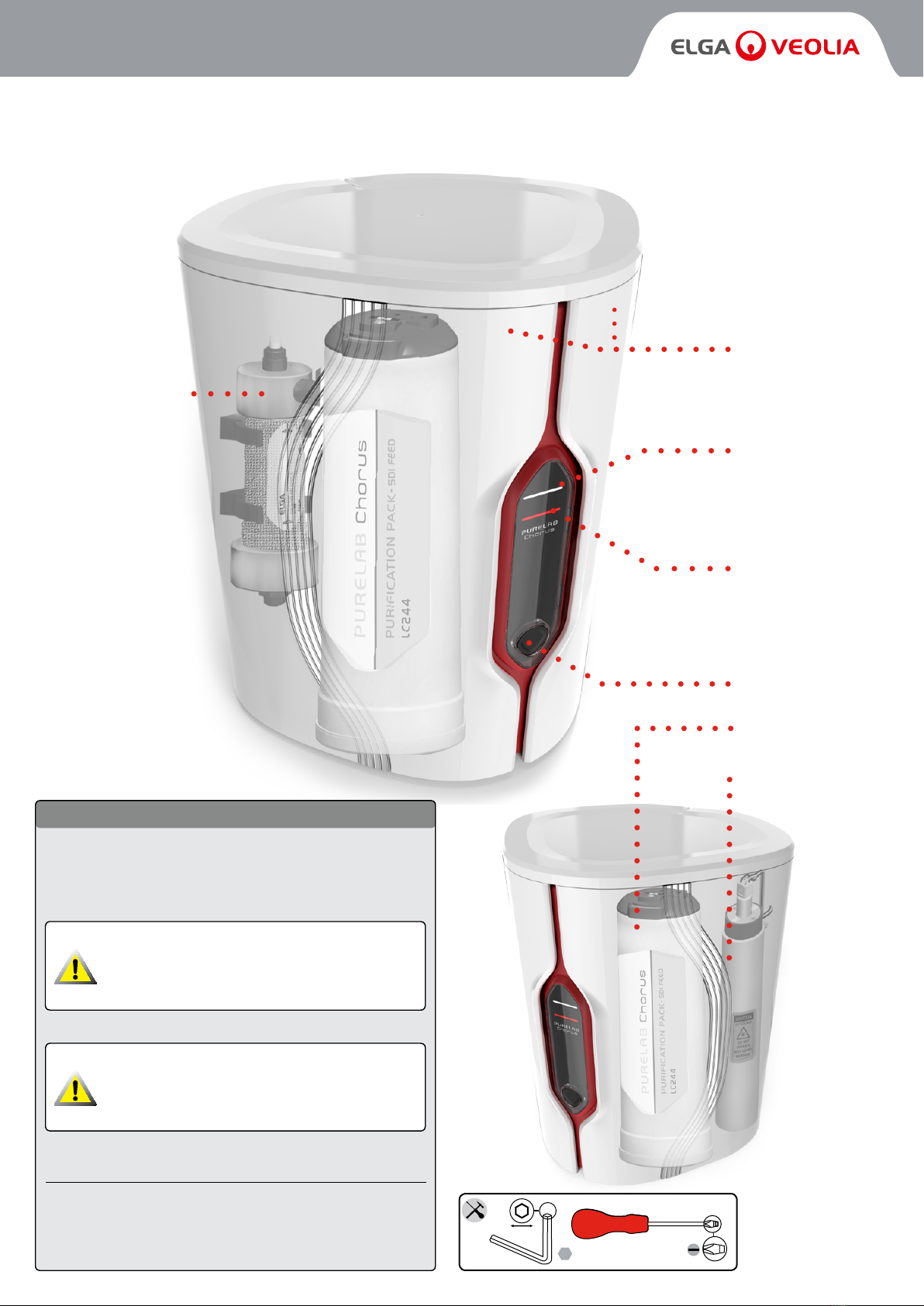

Guide de démarrage rapide FRANÇAIS
Bienvenue
Merci d'avoir acheté le PURELAB Chorus 1.
Veuillez lire les instructions de santé et de sécurité suivantesavant toute utilisation.
Portes d’accès
Voyant d'état
Voyant d'avertissement
Bouton Marche/arrêt
Puricateur
*Lumière ultraviolette
*Module UMF
*Non fourni
6mm
Life Science
Life Science
Analytical Research
Analytical Research
*Module UF plus grand
Santé et sécurité
ELGA Labwater
Tel: [phone]
Email: [e-mail] Fax: [phone]
Site Internet : www.elgalabwater.com
ELGA est la marque de commerce des laboratoires mondiaux de Veolia Water.
PURELAB est une marque et une technologie de ELGA LabWater. Dans le cadre de notre
politique d'amélioration permanente, nous nous réservons le droit de modier les spécications
données dans ce document. © 2017 ELGA LabWater/VWS (UK) Ltd. Tous droits réservés.
Veuillez respecter les normes de sécurité indiquées sur cette che d’in-
struction. Veuillez respecter les normes de sécurité indiquées sur cette
che d’instruction. Il existe un risque d’endommagement de l’appareil,
des équipements et procédés associés ainsi qu’un risque de blessure ou
de mort en cas de non-respect des consignes.
1. Lumière ultraviolette
2. Conservateur résiduel
LORS DU CYCLE DE MISE EN SERVICE, DES TRACES
DE CONSERVATEUR RÉSIDUEL SONT RINCÉES HORS
DU SYSTÈME. UNE FICHE TECHNIQUE DE SÉCURITÉ
SUR CE COMPOSANT EST DISPONIBLE SUR DEMANDE.
AVERTISSEMENT !
Contrôle des substances dangereuses pour la santé (COSHH)
Des ches de données sur ce composant sont disponibles sur demande.
LA LAMPE NE DOIT EN AUCUN CAS ÊTRE BRANCHÉE OU
FONCTIONNER EN DEHORS DE SON LOGEMENT.
TOUTE EXPOSITION RISQUE DE PROVOQUER DE GRAVES
BLESSURES DES YEUX ET DE LA PEAU.
AVERTISSEMENT !

4b
6
INSTALLATION
Rejet
Sortie de
produit
Rejet
Sortie de
produit
Rejet
Trop-plein
Contactez votre fournisseur local pour toutes congurations plus avancées
Admission d'eau
Admission d'eau
CONFIGURATION DU SYSTÈME
Exemple un : 1 x PURELAB Chorus 3 + Réservoir + Chorus 1 + 1 X Distribution.
Exemple deux : 1 x PURELAB Chorus 1 + 2 Distributions.
Exemple trois : 1 x PURELAB Chorus 1 + 3 X Distribution.
Life Science / Analytical Research / General Science
J2
COMMS
Rejet
Sortie de
produit
Admission d'eau
COMMUNI-
CATIONS
Légende
Al. électrique
Eau
Soupape
Robinet d'arrêt
Détendeur
Sortie
Sortie à débit élevé

INSTALLATION
1aLife Science / Analytical Research / General Science
EMPILEMENT MODULAIRE DE MONTAGE SUR BANC RÉSERVOIR EN PARTIE SUPÉRIEURE
Retirez avec précautions.
a. Ouvrez les portes et dévissez
d'un quart de tour les attaches. b. Retirez le panneau avant et défaites le boulon du couvercle à la clef mécanique. (6mm AF X FXBOYR301716)
c. Retirez la tête du boulon et soulevez le couvercle.
d. Placez le réservoir par dessus, bien en face
des trois points. Revissez la tête du boulon,
puis repositionnez le panneau avant.
LE SYSTÈME CHORUS EST À PLACER UNIQUEMENT SUR LE RÉSERVOIR.
AVERTISSEMENT !
NB. Veuillez consulter le Guide de démarrage rapide de la distribution pour combiner une distribution.

INSTALLATION
1b
(Fig.1) (Fig.2)
2
3
EMPILEMENT MODULAIRE RESERVOIR DESSOUS
a. Vissez la plaque du réservoir. b. Placez-la sur le réservoir, bien en face des
têtes d'écrous. Vissez le boulon d'assemblage.
RACCORDEMENT À L'EAU (PORT NO.1)
a. Retirez les bouchons de transport du
raccordement d'admission d'eau. b. Poussez fermement une extrémité du tuyau fourni dans le connecteur d'eau en veillant à sa bonne xation.
RACCORDEMENT DU REJET (PORT NO.3)
a. Retirez les bouchons de transport du
raccordement de sortie d'eau. b. Poussez fermement une extrémité du tuyau fourni dans le connecteur d'eau en veillant à sa bonne xation.
Assurez-vous que le tuyau de rejet ne se
trouve pas dans l'eau éliminée.
ATTENTION!

INSTALLATION
6Port 7
5
4
5
4
1
5

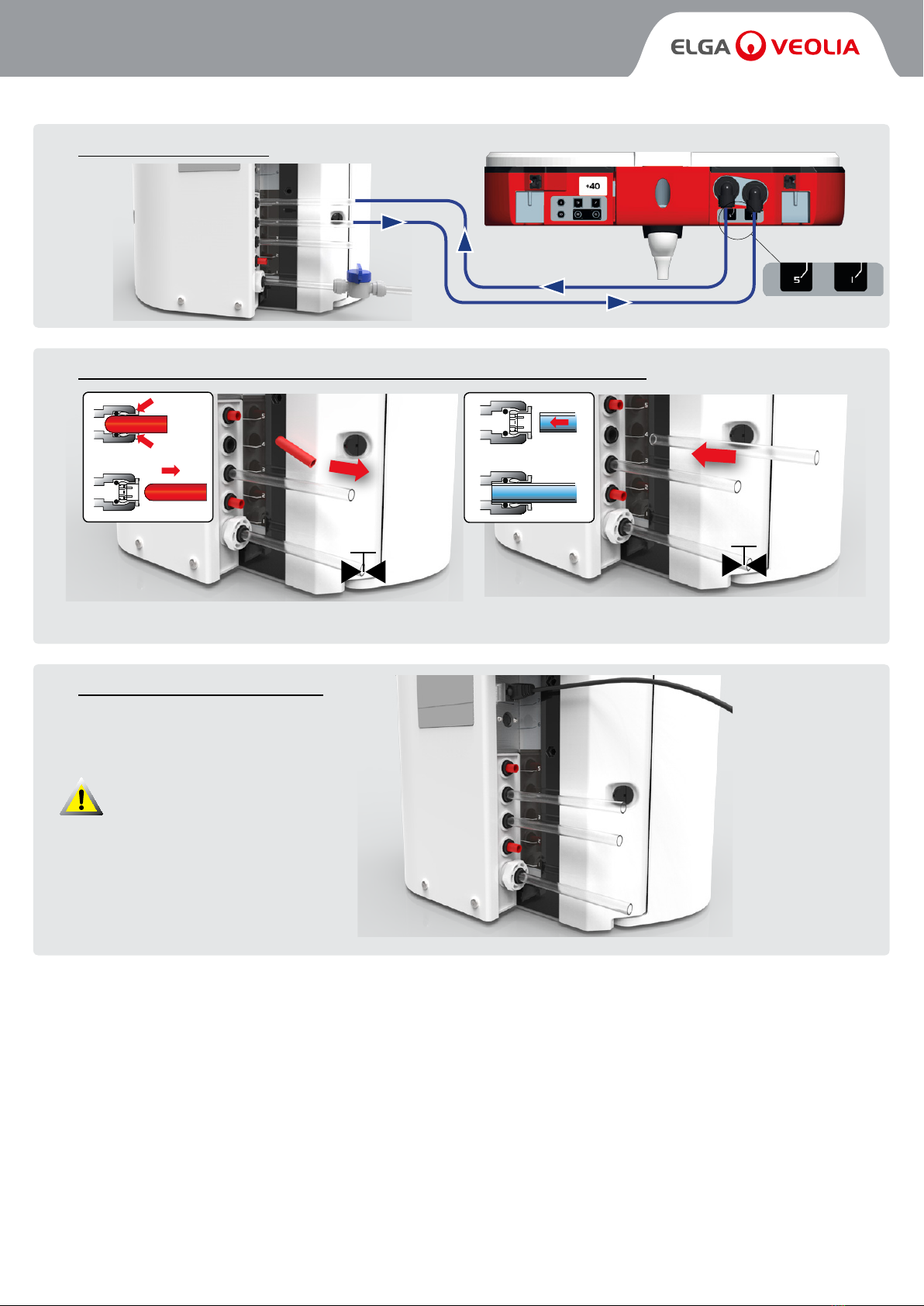

DISTRIBUTION DE RETOUR NB : Veuillez consulter le manuel de distribution pour plus d'informations.
Retour Admission
Retour
Sortie de
produit
RACCORDEMENT DE LA SORTIE D'EAU PURIFIÉE (PORT NO.4)
a. Retirez les bouchons de transport du
raccordement de sortie d'eau. b. Poussez fermement une extrémité du tuyau fourni dans le connecteur d'eau en veillant à sa bonne xation.
RACCORDEMENTS COMMS
UTILISEZ UNIQUEMENT LES CÂBLES COMMS
FOURNIS PAR ELGA.
Avertissement
NB. Veuillez consulter le Guide de démarrage rapide de la distribution pour combiner une distribution.
Réservoir J2
Voir Chorus Reservoir
Instructions INST40010
or J1

INSTALLATION
2
8
c.
3
2
1
4
7SUIVEZ LES INSTRUCTIONS
a. Ouvrez la porte droite. b. Insérez le puricateur et tournez la poignée. c. Vériez que tout est bien xé.
RACCORDEMENT À L'ALIMENTATION (PORT NO.6)
a. Raccordez le câble d’alimentation comme illustré.
b. Utilisez uniquement l’alimentation fournie avec le Chorus.
L’alimentation électrique doit être reliée à la terre.
APPUYEZ UNE FOIS
pour lancer le mode Mise en
service. Le voyant rouge du bas
clignotera jusqu'à la n du cycle.
Environ 80 minutes
UTILISEZ UNIQUEMENT LA PRISE DE COURANT DE L'APPAREIL ET L'ALIMENTATION FOURNIES. SI L’APPAREIL N’EST
PAS UTILISÉ COMME ELGA LE RECOMMANDE, LA PROTECTION FOURNIE PAR L’ÉQUIPEMENT PEUT S'EN TROUVER
AFFECTÉE. POSITIONNEZ L'ALIMENTATION DE SORTE QU'ELLE NE PUISSE PAS ENTRER EN CONTACT AVEC DE L’EAU.
AVERTISSEMENT !

Les spécialistes de l'eau de laboratoire

Schnellstartanleitung DEUTSCH
Willkommen
Vielen Dank für den Kauf von PURELAB® Chorus 1.
Bitte lesen Sie, bevor Sie fortfahren, die folgenden Gesundheits - und Sicherheitshinweise.
Zugangstüren
Statusleuchte
Warnleuchte
Prozesstaste
Aufbereitungskartusche
*Ultraviolette Strahlung
*UMF-Modul
*Größeres UF-Modul
*Nicht enthalten
6mm
Life Science
Life Science
Analytical Research
Analytical Research
Gesundheit & Sicherheit
ELGA Labwater
Tel: [phone]
E-Mail: [e-mail] Fax: [phone]
Website: www.elgalabwater.com
ELGA ist der weltweit eingetragene Markenname für Laborwasser der Veolia Water PURELAB
ist eine Handelsmarke und Technologie von ELGA Labwater. Aufgrund unserer Philosophie der
kontinuierlichen Produktverbesserung behalten wir uns das Recht vor, die technischen Daten in
dieser Anleitung jederzeit zu ändern.
© 2017 ELGA LabWater/VWS (UK) Ltd. Alle Rechte vorbehalten.
Bitte beachten Sie die in dieser Anleitung angegebenen
Sicherheitsinformationen. Bitte beachten Sie die in dieser Anleitung
angegebenen Sicherheitsinformationen. Bei Nichtbeachten dieser
Hinweise kann es zur Beschädigung des Geräts, von Prozessen,
verbundenen Geräten sowie zur Verletzung oder zum Tod von
Personen kommen.
1. Ultraviolette Strahlung
2. Restliche Konservierungsstoffe
WÄHREND DES INBETRIEBNAHMEZYKLUS
WERDEN SPUREN VON KONSERVIERUNGSSTOFFEN
AUS DEM SYSTEM GESPÜLT.EIN SICHERHEITSDATENBLATT
IST AUF ANFRAGE ERHÄLTLICH.
WARNUNG!
Kontrolle gesundheitsgefährdender Substanzen (COSHH)
Sicherheitsdatenblätter sind auf Anfrage erhältlich.
DIE LAMPE DARF AUF KEINEN FALL AUSSERHALB DES
GEHÄUSES ANGESCHLOSSEN ODER
AKTIVIERT WERDEN. EXPOSITION KANN ZU
SCHWEREN AUGEN- UND HAUTSCHÄDEN FÜHREN.
WARNUNG!

AUFBAU
Kontaktieren Sie bitte Ihre zuständigen Serviceunternehmen für weitere Kongurationsbeispiele.
SYSTEMKONFIGURATION
Beispiel 1: 1 x PURELAB®Chorus 3 + Tank + Chorus 1 + 1 x Spender.
Beispiel 2: 1 x PURELAB®Chorus 1 + 2 Spender.
Beispiel 3: 1 x PURELAB®Chorus 1 + 3 x Spender.
Life Science / Analytical Research / General Science
4b
6
J2
KOMMUNIKA-
TIONSSCHNITTSTELLE
Légende
Stromversorgung
Wasser
Ventil
Absperrventil
Regler
Ablauf
Produktausgang
Produktausgang
Produktausgang
Ablauf
Ablauf
Ablauf
Überlauf
Speisewasser
Speisewasser
Speisewasser
AuslassAuslass für hohe
Durchussraten

AUFBAU
1a PC1LSCXM2 / PC1ANRXM2 / PC1GSCM2
AUF EINEM TISCH BEFESTIGTE MODULABLAGE, EHÄLTER OBEN
Vorsichtig entfernen.
a. Türen öffnen und Verschlüsse um
eine Vierteldrehung lösen. b. Vorderwand entfernen und Deckelschraube mit Innensechskantschlüssel lösen. (6mm AF X FXBOYR301716)
c. Innensechskantschraube
entfernen und Deckel anheben.
d. Tank oben platzieren und an den
drei Punkten ausrichten.
Innensechskantschraube wieder
einschrauben, dann Vorderwand montieren.
HÖCHSTENS EIN CHORUS-SYSTEM AUF DEM TANK PLATZIEREN.
WARNUNG!
ANM. Bitte berücksichtigen Sie die Kurzanleitung zum Anschluss eines Spenders.

AUFBAU
1b
(Fig.1) (Fig.2)
2
3
MODULARES AUFSTAPELN RESERVOIR UNTERHALB
a. Tankblech festschrauben. b. Über dem Tank platzieren, an Schraubenköpfen
ausrichten. Verbindungsschraube einschrauben.
WASSER ANSCHLIESSEN (Anschluss Nr. 1)
a. Transportstöpsel aus dem
Wassereinlassanschluss entfernen. b. Den mitgelieferten Schlauch nehmen und ein Ende fest in den Wasseranschluss drücken.
ABFLUSS ANSCHLIESSEN (Anschluss Nr. 3)
a. Transportstöpsel aus dem Wasserauslassanschluss
entfernen. b. Den mitgelieferten Schlauch nehmen und ein Ende fest in den Wasseranschluss drücken.
Stellen Sie sicher, dass sich das Abusswasserrohr
nicht in Schmutzwasser bendet.
VORSICHT!
