Elko Inels rfdel-71b-sl User manual

WARNING /

R L C LED ESL

RFDEL-71B-SL

Universal dimmer (ush mounted)

02-00/2022 Rev.0

Made in Czech Republic

Characteristics /

• The universal built-in dimmer is used to regulate light sources:

R - classic lamps.

L - halogen lamps with wound transformer.

C - halogen lamps with electronic transformer.

ESL - dimmable energy-efficient fluorescent lamps.

LED - LED light sources (230V).

• They can be combined with detectors, controllers, iNELS RF Control or system components.

• The BOX design lets you mount it right in an installation box, a ceiling or light cover.

7 light functions – smooth starting up or running out with time setting 2 sec to 30 min + additional

function SWITCH OFF

• Setting of minimum brightness eliminates blinking of LED and ESL light sources

• Universal dimmer may be controlled by up to 25 channels

• Control input“S”for connection of the existing wired pushbutton

• Programming pushbutton on the element can also be used as manual control of the output

• For the elements marked as iNELS RF Control2 (RFIO2), it is possible to set the function• For com-

ponents labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function via the

RFAF/USB service device.

• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,

use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.

• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).

1/9

Newly produced drivers work in the RFIO2data protocol mode.

These drivers are loaded in the actuators in a different way than be-

fore. Among other things, it eliminates the risk of inadvertently load-

ing another randomly occurring controller within range. Drivers can

still be switched to so-called compatibility mode, and loaded in a

simpler (older way).

The mode in which the controllers are working is changed and in-

dicated after 8-second pressing of the ‘Prog’ button. The LED diode

under the pushbutton is on when the button is kept pressed; after 8 seconds it indicates

the chosen mode by different flashing intervals. The mode changes to the inverse mode

after each pressing of the button.

RFIO2mode

= Double flash (flash, flash, gap, flash, flash)

Compatibility mode

= Flash fast (flash, flash, flash, flash, flash)

Update the controller actuators in RFIO2mode

If the controller is used in RFIO2 mode, then to update the controller actuators, it is nece-

ssary to switch not only the actuator to the update mode (according to the instructions for

the actuator), but also the controller in the following way:

• Press the programming button on the controller, converter for more than 1 second and

release it.

• The LED diode starts ﬂashing in second intervals. Leave the LED ﬂashing

• activate the programming mode on the actuator by pressing the programming button

for more than 1 second. The actuator is also put into the programming mode.

• The desired function can be selected by the respective number of pressing of the control

pushbuttons or inputs (of the converter).

• The programming modes on the controller and actuator can be closed by pressing the

programming button for less than 1 second. The LEDs stop ﬂashing.

Use a suitable tool (pa-

per clip, screwdriver)

to push on the control

pin. The batteries

are raised and the

programming button is

released.

After removing

the control ﬂaps,

the programming

button is accessible.

The programming

button is operated

with a suitable thin

tool.

Univerzális fényerőszabályzó

www.elkoep.com / www.elkoep.hu

Jellemzők

• Az univerzális süllyesztett dimmer többféle fényforrás fényerő-szabályzására használható:

R - klasszikus fényforrások (izzószálas).

L - törpefeszültségű halogén fényforrások tekercselt transzformátorral.

C - törpefeszültségű halogén fényforrások elektronikus előtéttel.

ESL - szabályozható energiatakarékos fénycsövek.

LED - szabályozható LED fényforrások (230V AC).

• Kombinálható az iNELS RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel.

• A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre

vagy a készülékburkolatok alá.

• 7 fényfunkció - sima indítás vagy leállítás 2s-30 perc időbeállítással. + további SWITCH OFF funk-

ció

• Kikapcsoláskor a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a leg-

utóbb beállított értékre.

• A min. fényerő beállító potenciométerrel megszüntethető a LED és ESL fényforrások vibrálása

alacsonyabb szinteknél.

• Az univerzális dimmert akár 25 adócsatorna is működtetheti

• Az eszköz programozó gombja használható a kimenet kézi vezérlésére is.

• Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül.

• Hatótávolság akár 200 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvi-

tel, használjon RFRP-20 jelismétlőt vagy olyan RFIO2protokollal rendelkező egységet, amelyik

támogatja ezt a funkciót.

• Kommunikáció kétirányú iNELS RF Control2protokollal (RFIO2).

Az újonnan gyártott vezérlők RFIO2 kommunikációs protokoll üzem-

módban működnek.

Ezeket a vezérlőket a korábbiaktól eltérő módon lehet párosítani

a vevőegységekkel. Az eljárás többek között kiküszöbölte annak

kockázatát, hogy véletlenül párosítsunk egy másik véletlenszerűen

jelen lévő vezérlőt a hatótávolságon belül. A vezérlőket továbbra

is át lehet kapcsolni úgynevezett kompatibilitási módba, majd az

egyszerűbb (régebbi) módon párosítani.

A prog. gomb 8 másodpercig való lenyomásával változik a vezérlő

állapota és ez az állapot jelezve van. A gomb alatti LED dióda a megnyomás ideje alatt

világít, és a 8 másodperc eltelte után váltakozó idejű villogással jelzi a kiválasztott üzem-

módot. Az üzemmód minden ilyen megnyomás után az előző üzemmódba áll vissza.

RFIO2 mód

= Dupla villanás (villan, villan, szünet, villan, villan)

Kompatibilitási mód

= Gyors villogás (villan, villan, villan, villan, villan)

Programowanie sterowników do aktorów w trybie RFIO2

Ha a vezérlőt RFIO2 üzemmódban kívánjuk használni, akkor a párosításhoz nem csak a

vevőegységet kell tanítási üzemmódba állítani (a vevőegyég használati útmutatója szer-

int), hanem a vezérlőt is át kell kapcsolni tanítási módba az alábbiak szerint:

• a vezérlőn, az átalakítón a prog. gombot 1 másodperctől hosszabb időre megnyomjuk,

és ezután elengedjük.

• gomb alatti LED dióda másodperces időtartományban villog. A vezérlőn villogni

hagyjuk a LED-et.

• aktiváljuk a vezérelendő elem programozási üzemmódját, mégpedig, a prog. gomb 1

másodperctől hosszabban történő megnyomásával. Az elem így programozási üzem-

módba áll.

• a vezérlő gombok vagy bemenetek (átalakító) megnyomásának számával kiválasztjuk

a szükséges funkciót.

• a prog. gomb 1 másodperctől rövidebb megnyomásával a vezérelendő elem és a

vezérlő programozási üzemmódját befejezzük. A LED nem villog tovább.

Használjon megfelelő

szerszámot (gem-

kapocs, csavarhúzó)

a vezérlőcsap

felnyomásához. Az

elemek felemelkednek

és a programozó gomb

elenged.

A vezérlőszárnyak

eltávolítása után

elérhető a progra-

mozó gomb.

Butonul de progra-

mare este acţionat

cu o unealtă subţire

adecvată.

R L C LED ESL

RFDEL-71B-SL

Universal dimmer (ush mounted)

02-00/2022 Rev.0

Made in Czech Republic

Assembly /

mounting in an installation box (even under the existing

button / switch)

mounting into a light cover ceiling mounted

Connection /

coil transformer / electronic transformer /

Screwless terminals /

Solid conductor

SLIDE IN

PUSH IN

RELASE

20-16 AWG

0.2-1.5 mm2

max. 8 mm

LED, ESL, R







RFRP-20

Radio frequency signal penetration through various construction materials /

60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %

brick walls wooden structures

with plaster boards reinforced

concrete metal partitions common glass

For more information, see “Installation manual iNELS RF Control”:

http://www.elkoep.com/catalogs-and-brochures

2/9

Univerzális fényerőszabályzó

www.elkoep.com / www.elkoep.hu

Telepítés

telepítés kötő- vagy szerelvénydobozba (meglévő kapcsoló /

nyomógomb mögé)

beépítés a fényforrás burkolata alá telepítés álmennyezetre

Bekötés

tekercselt transzformátor elektronikus előtét

A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül

téglafal fa és gipszkarton

szerkezetek vasbeton fém válaszfalak normál üveg

Részletesebb információk az iNELS RF Control telepítési kézikönyvében:

http://www.elkoep.com/catalogs-and-brochures

type of source / symbol / description /

R, C

resistive / capacitive

inductive /

R L C LED ESL

RFDEL-71B-SL

Universal dimmer (ush mounted)

02-00/2022 Rev.0

Made in Czech Republic

3/9

Indication, manual control /

• LED STATUS - indication of the device status.

• Manual control is performed by pressing the PROG

button for less than 1s.

• Programming is performed by pressing the PROG but-

ton for more than 1s.

In the programming and operating mode, the LED on

the component lights up at the same time each time

the button is pressed - this indicates the incoming

command.

ordinary light bulb, halogen lamp /

electronic transformer for low-vol-

tage halogen lamps

Compatibility /

The device can be combined with all system components, controls and devices of iNELS RF

Control and iNELS RF Control2.

The detector can be assigned an iNELS RF Control2(RFIO2) communication protocol.

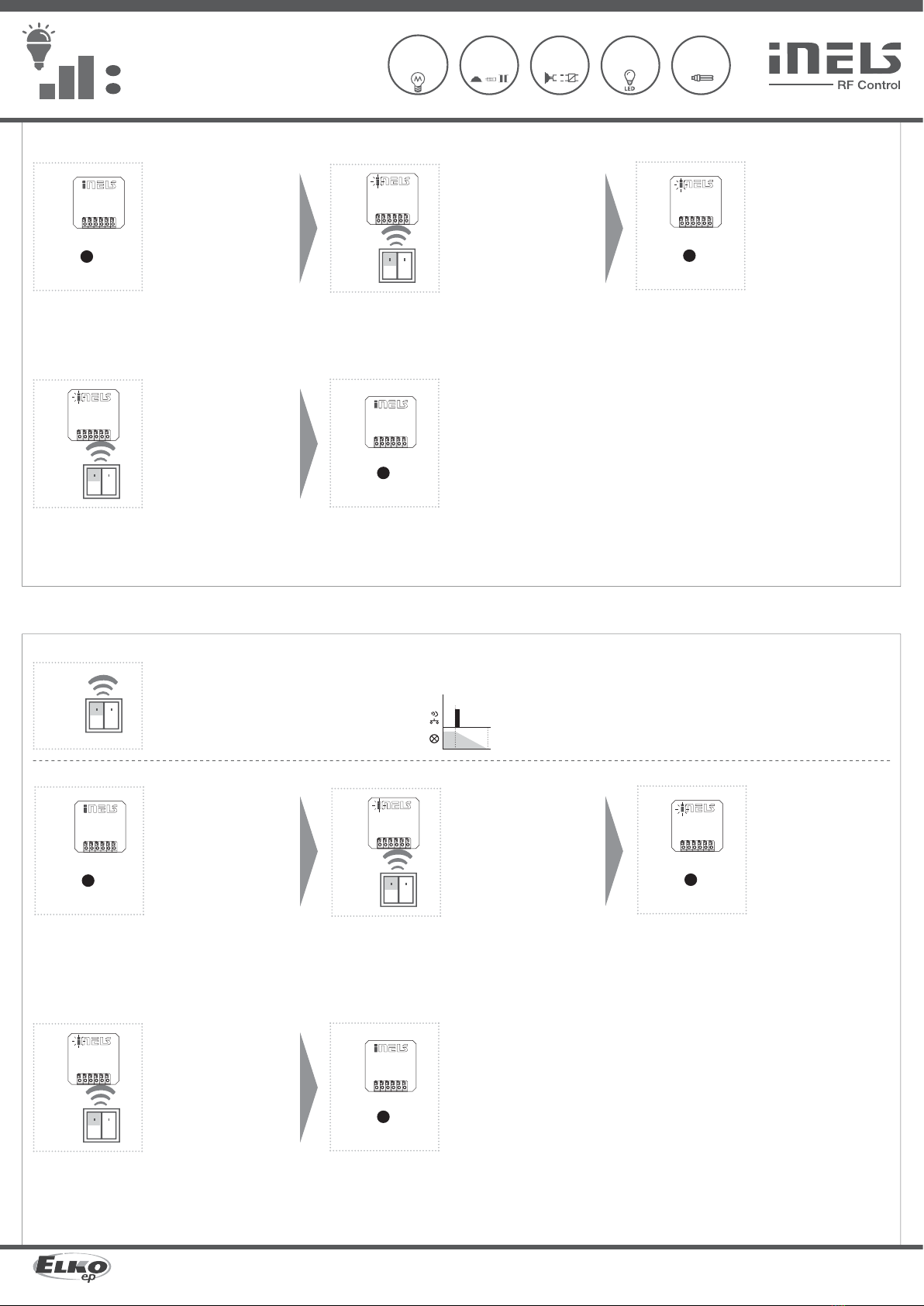

Programming with RF control units /

address

The address listed on the front of the actuator is used for programming and controlling actua-

tors by RF control units.

Programming button, status indication and output control

Terminals for external

buttons Dimmer output

Neutral conductor Phase conductor

SETUP mode (load type selection and minimumbrightness setting)/

Load type setting and minimum brightness setting/

Switching over to the SETUP mode can be carried out by quick fourfold click on the program-

ming pushbutton.

(4x PROG < 1s)

The choice of the load type is the ﬁrst function of the SETUP mode. In this mode the output

brightness changes automatically between 0% and 100% and the LED on the instrument indi-

cates the actually chosen load type:

- R, C mode – fourfold ﬂash

- L mode – double ﬂash

The mode can be changed to the inverse mode by pressing the pushbutton on any controller

that is already learned.

Setting of minimum brightness is the other function of the SETUP mode. This function can be

chosen by short pressing the PROG pushbutton. This mode is indicated by the same blinking

mode as the learning mode (LED blinking 1x per second). Minimum brightness can be set using

any already learned controlled. Another short pressing the PROG pushbutton closes the SETUP

mode and the preset type of the load and minimum brightness are saved into memory.

coiled transformer for low-voltage

halogen lamps /

Univerzális fényerőszabályzó

www.elkoep.com / www.elkoep.hu

Visszajelzés, kézi vezérlés

minimum fényerő beállítása

PROG gomb

fényforrás típusa

rezisztív

induktív

kapacitív

leírás

izzók, halogén izzók

tekercselt transzformátorral szerelt

törpefeszültségű halogén izzók

elektronikus előtéttel szerelt törpefes-

zültségű halogén izzók

fényforrás típusának

kiválasztása

szimbólum

• STATUS LED - jelzi az eszköz állapotát.

• Kézi vezérlés a PROG gomb 1 mp-nél rövidebb idejű

megnyomásával.

• Programozás a PROG gomb 1 mp-nél hosszabb idejű

megnyomásával (< 5 mp).

Programozási és betanítási üzemmódban a vezérlő

minden gombnyomásakor a LED hosszan világít -

jelezve a parancs fogadását.

Az egység kombinálható az iNELS RF Control és az iNELS RF Control2minden rendszereszközé-

vel, vezérlőjével és egységével.

Az érzékelőkhöz iNELS RF Control2(RFIO2) kommunikációs protokollal jelölt egységek rendel-

hetők.

Kompatibilitás

Programozás, párosítás rendszereszközökkel

cí

Az RF rendszereszközökkel történő párosításhoz az eszközök előlapján található ﬁzikai címet kell

használni.

A terhelés típusának és a minimális fényerőnek a beállítása

BEÁLLÍTÁS mód (terhelés típusának kiválasztása és minimális fényerő beállítása)

A SETUP üzemmódba való váltás a programozó gomb négy gyors kattintásával történik.

(4x PROG < 1s)

A SETUP üzemmód első funkciója a terhelés típusának kiválasztása. Ebben az üzemmódban a

kimeneti fényerő automatikusan változik 0% és 100% között, és a műszeren lévő LED jelzi az ak-

tuálisan kiválasztott terheléstípust:

- R üzemmód, C - négy villanás

- L üzemmód - kettős villanás

Az ellenkező üzemmódra átváltás bármelyik már betanított vezérlő gombjának megnyomásával

történik.

A SETUP másik funkciója a minimális fényerő beállítása. Az ebbe a funkcióba való átváltás a PROG

gomb rövid megnyomásával történik. Ezt az üzemmódot ugyanaz a villogási mód jelzi, mint a

betanítási üzemmódot (másodpercenként 1x LED villogás). A minimális fényerőt bármelyik előre

betanított vezérlő gomb segítségével történhet. A PROG gomb újabb rövid megnyomásával

kilép a SETUP üzemmódból, és a beállított terhelési típus és minimális fényerő eltárolódik a

memóriában.

R L C LED ESL

RFDEL-71B-SL

Universal dimmer (ush mounted)

02-00/2022 Rev.0

Made in Czech Republic



1 x



2 x

PROG < 1s

1 x

PROG > 1s

1 x

Programming /

Press of programming but-

ton on actuator RFDEL-71B-

SL for 1 second will activate

actuator RFDEL-71B-SL into

programming mode. LED is

ﬂashing in 1s interval.

A press of your selected button

on the RF transmitter assigns

the function light scene 1.

Press of programming but-

ton on actuator RFDEL-71B-SL

shorter then 1 second will ﬁn-

ish programming mode. The

LED lights up according to the

pre-set memory function.



1 x

Light scene function 2 /

Description of light scene 2 /

a) By pressing the programmed button for less than 3s, the light illuminates; it goes

out by pressing again.

b) In order to limit undesirable control of brightness, ﬂuid brightness control oc-

curs only by pressing a programmed button for over 3s. After releasing the but-

ton, the brightness level is saved in the memory, and pressing the button shortly

later will switch the light on / oﬀ to this intensity.

c) It is possible to readjust the change in intensity at any time by pressing the

programmed button for over 3s.

The actuator remembers the adjusted value even after disconnecting from the

power supply.

Programming /

Press of programming but-

ton on actuator RFDEL-71B-

SL for 1 second will activate

actuator RFDEL-71B-SL into

programming mode. LED is

ﬂashing in 1s interval.

Two presses of your selected

button on the RF transmitter as-

signs the function light scene 2

(must be a lapse of 1s between

individual presses).

Press of programming but-

ton on actuator RFDEL-71B-SL

shorter then 1 second will ﬁn-

ish programming mode. The

LED lights up according to the

pre-set memory function.

4/9



PROG > 1s

1 x



PROG < 1s

1 x



1 x

Functions and programming with RF transmitters /

Light scene function 1 /

Description of light scene 1 /

a) By pressing the programmed button for less than 0.5s, the light illuminates; it

goes out by pressing again.

b) By pressing the programmed button for more than 0.5s, ﬂuid brightness regu-

lation will occur. After releasing the button, the brightness level is saved in the

memory, and pressing the button shortly later will switch the light on /oﬀ to

this intensity.

c) It is possible to readjust the change in intensity at any time by a long press of

the programmed button.

The actuator remembers the adjusted value even after disconnecting from the

power supply.

<0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s

a b c

<3s <3s >3s <3s >3s <3s

<3s

a b c

3s 3s

Univerzális fényerőszabályzó

www.elkoep.com / www.elkoep.hu

Programozás

Tartsa nyomva az RFDEL-71B-

SL aktor PROG gombját kb.

1 mp-ig, amíg a LED 1 mp-es

ciklusokkal villogni kezd. Ezzel

belép az RFDEL-71B-SL progra-

mozási üzemmódjába.

A fényjelenet 1. funkció párosí-

tásához nyomja meg egyszer a

távirányítón kiválasztott gom-

bot. A programozási üzemmódból

történő kilépéshez nyomja

meg az RFDEL-71B-SL aktor

PROG gombját 1 mp-nél rövi-

debb ideig. A LED a beállított

memóriafunkció szerint világít.

Fényjelenet 2. funkció

A fényjelenet 2. funkció működése

a) 3 mp-nél rövidebb gombnyomásra a világítás be- vagy kikapcsol.

b) 3 mp-nél hosszabb gombnyomásra, a gyors fényerősség változás elkerülésére

a fényerő csak a 3 mp letelte után kezd el változni. A gomb elengedésére a

fényerősség értéke a memóriában tárolódik, rövid gombnyomással ki- majd

bekapcsolva a világítás erre a fényerőre áll be.

c) A fényerősség bármikor megváltoztatható a gomb 3 mp-nél hoszszabb nyom-

va tartásával.

A fényerőszabályzó megtartja a beállított értéket a tápfeszültség meszűnése

után is.

Programozás

Tartsa nyomva az RFDEL-71B-

SL aktor PROG gombját kb.

1 mp-ig, amíg a LED 1 mp-es

ciklusokkal villogni kezd. Ezzel

belép az RFDEL-71B-SL progra-

mozási üzemmódjába.

A fényjelenet 2. funkció párosí-

tásához nyomja meg kétszer a

távirányítón kiválasztott gom-

bot. (A gombnyomások között

tartson 1 mp szünetet.)

A programozási üzemmódból

történő kilépéshez nyomja

meg az RFDEL-71B-SL aktor

PROG gombját 1 mp-nél rövi-

debb ideig. A LED a beállított

memóriafunkció szerint világít.

Funkciók és az RF adók párosítása

Fényjelenet 1. funkció

A fényjelenet 1. funkció működése

a) A világítás be- vagy kikapcsolásához nyomja meg a beprogramozott gombot

0.5 mp-nél rövidebb ideig.

b) A fényerő beállításához tartsa nyomva a beprogramozott gombot 0.5 mp-

nél hosszabban. A gomb elengedésekor a fény intenzitása a memóriában tá-

rolódik. Rövid gombnyomással ki- majd bekapcsolva a világítás erre a tárolt

fényerősségre áll be.

c) A fényerő bármikor újra állítható a vezérlő beprogramozott gombjának hosszú

megnyomásával.

Az aktor a tápfeszültség kikapcsolása után is tárolja a fényerősség szintet.

R L C LED ESL

RFDEL-71B-SL

Universal dimmer (ush mounted)

02-00/2022 Rev.0

Made in Czech Republic

5/9



1 x

Light scene function 4 /

Description of light scene /

a) By pressing the programmed button for less than 0.5s, the light illuminates.

By pressing the button shortly again, the light will continuously switch oﬀ for

3 seconds (at 100% brightness).

b) By pressing the programmed button for more than 0.5s, ﬂuid brightness regu-

lation will occur. After releasing the button, the brightness level is saved in the

memory, and pressing the button shortly later will switch the light on/oﬀ to

this intensity.

c) It is possible to readjust the change in intensity at any time by a long press of

the programmed button.

The actuator remembers the adjusted value even after disconnecting from the

power supply.

Programming /

Press of programming but-

ton on actuator RFDEL-71B-

SL for 1 second will activate

actuator RFDEL-71B-SL into

programming mode. LED is

ﬂashing in 1s interval.

Four presses of your selected

button on the RF transmitter as-

signs the function light scene 4

(must be a lapse of 1s between

individual presses).

Press of programming but-

ton on actuator RFDEL-71B-SL

shorter then 1 second will ﬁn-

ish programming mode. The

LED lights up according to the

pre-set memory function.



1 x

Function sunrise /

Description of sunrise function /

After pressing the programmed button, the light begins to illuminate in the pro-

grammed time interval in a range of 2 seconds to 30 minutes.



4 x

PROG > 1s

1 x



PROG < 1s

1 x



3 x



1 x

Light scene function 3 /

Description of light scene 3 /

a) By pressing the programmed button for less than 0.5s, the light ﬂuidly illu-

minates for a period of 3s (at 100% brightness). By pressing the button shortly

again, the light will continuously switch oﬀ for 3 seconds.

b) By pressing the programmed button for more than 0.5s, ﬂuid brightness regu-

lation will occur. After releasing the button, the brightness level is saved in the

memory, and pressing the button shortly later will switch the light on /oﬀ to

this intensity.

c) It is possible to readjust the change in intensity at any time by a long press of

the programmed button.

The actuator remembers the adjusted value even after disconnecting from the

power supply.

Programming /

Press of programming but-

ton on actuator RFDEL-71B-

SL for 1 second will activate

actuator RFDEL-71B-SL into

programming mode. LED is

ﬂashing in 1s interval.

Three presses of your selected

button on the RF transmitter as-

signs the function light scene 3

(must be a lapse of 1s between

individual presses).

Press of programming but-

ton on actuator RFDEL-71B-SL

shorter then 1 second will ﬁn-

ish programming mode. The

LED lights up according to the

pre-set memory function.

PROG > 1s

1 x



PROG < 1s

1 x



<0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s

a b c

t=3s

<0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s

a b c

t=3s

<0.5s

t=2s..30min

Univerzális fényerőszabályzó

www.elkoep.com / www.elkoep.hu

Fényjelenet 4. funkció

A fényjelenet 4. funkció működése

a) 0.5 mp-nél rövidebb gombnyomásra a világítás bekapcsol. Rövid gombnyomás-

ra a világítás 3 mp alatt kikapcsol (100%-ról).

b) 0.5 mp-nél hosszabb gombnyomásra a fényerő folyamatosan változik. A gomb

elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyo-

mással ki- majd bekapcsolva a világítás erre a fényerőre áll be.

c) A fényerősség a beprogramozott gomb nyomva tartásával bármikor átállítható.

A fényerőszabályzó megtartja a beállított értéket a tápfeszültség meszűnése

után is.

Programozás

Tartsa nyomva az RFDEL-71B-

SL aktor PROG gombját kb.

1 mp-ig, amíg a LED 1 mp-es

ciklusokkal villogni kezd. Ezzel

belép az RFDEL-71B-SL progra-

mozási üzemmódjába.

A fényjelenet 4. funkció párosí-

tásához nyomja meg négyszer

a távirányítón kiválasztott gom-

bot. (A gombnyomások között

tartson 1 mp szünetet.)

A programozási üzemmódból

történő kilépéshez nyomja

meg az RFDEL-71B-SL aktor

PROG gombját 1 mp-nél rövi-

debb ideig. A LED a beállított

memóriafunkció szerint világít.

Napkelte funkció

A napkelte funkció működése

A beprogramozott gomb megnyomása után a világítás fényerőssége folyamato-

san növekszik a beállított 2 mp és 30 perc közötti idő alatt.

Fényjelenet 3. funkció

A fényjelenet 3. funkció működése

a) 0.5 mp-nél rövidebb gombnyomásra a fényerő 3 mp-ig folyamatosan emelke-

dik (100%-ra). Rövid gombnyomásra a világítás 3 mp alatt kikapcsol.

b) 0.5 mp-nél hosszabb gombnyomásra a fényerő folyamatosan változik. A gomb

elengedésekor a fényerősség értéke a memóriában tárolódik, rövid gombnyo-

mással ki- majd bekapcsolva a világítás erre a fényerőre áll be.

c) A fényerősség a beprogramozott gomb nyomva tartásával bármikor átállítható.

A fényerőszabályzó megtartja a beállított értéket a tápfeszültség meszűnése

után is.

Programozás

Tartsa nyomva az RFDEL-71B-

SL aktor PROG gombját kb.

1 mp-ig, amíg a LED 1 mp-es

ciklusokkal villogni kezd. Ezzel

belép az RFDEL-71B-SL progra-

mozási üzemmódjába.

A fényjelenet 3. funkció párosí-

tásához nyomja meg háromszor

a távirányítón kiválasztott gom-

bot. (A gombnyomások között

tartson 1 mp szünetet.)

A programozási üzemmódból

történő kilépéshez nyomja

meg az RFDEL-71B-SL aktor

PROG gombját 1 mp-nél rövi-

debb ideig. A LED a beállított

memóriafunkció szerint világít.

R L C LED ESL

RFDEL-71B-SL

Universal dimmer (ush mounted)

02-00/2022 Rev.0

Made in Czech Republic

6/9



1 x

Function sunset /

Description of sunset function /

After pressing the programmed button, the light begins to dim in the pro-

grammed time interval in a range of 2 seconds to 30 minutes.

Programming /

Press of programming but-

ton on actuator RFDEL-71B-

SL for 1 second will activate

actuator RFDEL-71B-SL into

programming mode. LED is

ﬂashing in 1s interval.

Assignment of the sunset func-

tion is performed by six presses

of the selected button on the RF

transmitter (must be a lapse of

1s between individual presses).

Press of programming button

longer then 5 seconds, will

activate actuator into timing

mode. LED ﬂashs 2x in each

1s interval. After releasing the

button, the time of the sun-

set function begins to count

down (period of complete

dimming of the light).

After the desired time has

elapsed, the timing mode

ends by pressing the but-

ton on the RF transmitter, to

which the sunset function is

assigned. This stores the set

time interval into the actuator

memory.

Press of programming but-

ton on actuator RFDEL-71B-SL

shorter then 1 second will ﬁnish

programming mode. The LED

lights up according to the pre-

set memory function.



6 x

PROG > 1s

1 x



PROG > 5s

1 x



PROG < 1s

1 x



1 x

t = 2s . . . 30min.





Programming /

Press of programming but-

ton on actuator RFDEL-71B-

SL for 1 second will activate

actuator RFDEL-71B-SL into

programming mode. LED is

ﬂashing in 1s interval.

Assignment of the sunrise func-

tion is performed by ﬁve presses

of the selected button on the RF

transmitter (must be a lapse of

1s between individual presses).

Press of programming button

longer then 5 seconds, will

activate actuator into timing

mode. LED ﬂashs 2x in each

1s interval. After releasing the

button, the time of the sun-

rise function begins to count

down (period of complete il-

lumination of the light).



5 x

PROG > 1s

1 x



PROG > 5s

1 x



PROG < 1s

1 x



1 x

t = 2s . . . 30min.



After the desired time has

elapsed, the timing mode

ends by pressing the but-

ton on the RF transmitter, to

which the sunrise function is

assigned. This stores the set

time interval into the actuator

memory.

Press of programming but-

ton on actuator RFDEL-71B-SL

shorter then 1 second will ﬁnish

programming mode. The LED

lights up according to the pre-

set memory function.



<0.5s

t=2s..30min

Univerzális fényerőszabályzó

www.elkoep.com / www.elkoep.hu

Napnyugta funkció

A napnyugta funkció működése

A beprogramozott gomb megnyomása után a világítás fényerőssége folyamato-

san csökken a beállított 2 mp és 30 perc közötti idő alatt.

Programozás

Tartsa nyomva az RFDEL-71B-

SL aktor PROG gombját kb.

1 mp-ig, amíg a LED 1 mp-es

ciklusokkal villogni kezd. Ezzel

belép az RFDEL-71B-SL progra-

mozási üzemmódjába.

A napnyugta funkció párosítá-

sához nyomja meg hatszor a

távirányítón kiválasztott gom-

bot. (A gombnyomások között

tartson 1 mp szünetet.) Az időzítés beállításához tart-

sa nyomva a PROG gombot

5 mp-nél hosszabban, amíg a

LED másodpercenként 2-szer

villog. Engedje fel a gombot,

ekkor elkezdődik a napnyug-

ta funkció időtartamának

számolása. (teljes kikapcsolás

időtartama).

Miután letelt a beállítani kí-

vánt időzítés, a számlálás

leállításához nyomja meg

a távirányítón a napnyugta

funkcióhoz párosított gom-

bot. Az időtartam ekkor táro-

lódik az aktor memóriájában.

A programozási üzemmódból

történő kilépéshez nyomja meg

az RFDEL-71B-SL aktor PROG

gombját 1 mp-nél rövidebb

ideig. A LED a beállított memó-

riafunkció szerint világít.

Programozás

Tartsa nyomva az RFDEL-71B-

SL aktor PROG gombját kb.

1 mp-ig, amíg a LED 1 mp-es

ciklusokkal villogni kezd. Ezzel

belép az RFDEL-71B-SL progra-

mozási üzemmódjába.

A napkelte funkció párosításá-

hoz nyomja meg ötször a távirá-

nyítón kiválasztott gombot. (A

gombnyomások között tartson

1 mp szünetet.) Az időzítés beállításához tart-

sa nyomva a PROG gombot

5 mp-nél hosszabban, amíg a

LED másodpercenként 2-szer

villog. Engedje fel a gombot,

ekkor elkezdődik a napkelte

funkció időtartamának szá-

molása. (teljes fényerősségre

szabályzás időtartama).

Miután letelt a beállítani kí-

vánt időzítés, a számlálás

leállításához nyomja meg a

távirányítón a napkelte funk-

cióhoz párosított gombot. Az

időtartam ekkor tárolódik az

aktor memóriájában.

A programozási üzemmódból

történő kilépéshez nyomja meg

az RFDEL-71B-SL aktor PROG

gombját 1 mp-nél rövidebb

ideig. A LED a beállított memó-

riafunkció szerint világít.

R L C LED ESL

RFDEL-71B-SL

Universal dimmer (ush mounted)

02-00/2022 Rev.0

Made in Czech Republic

7/9



1 x

Function switch oﬀ /

Description of switch o /

The dimmer output switches oﬀ by pressing the button.

Programming /

Press of programming but-

ton on actuator RFDEL-71B-

SL for 1 second will activate

actuator RFDEL-71B-SL into

programming mode. LED is

ﬂashing in 1s interval.

Eight presses of selected but-

ton on the RF transmitter as-

signs the function OFF (must be

a lapse of 1s between individual

presses).

Press of programming but-

ton on actuator RFDEL-71B-SL

shorter then 1 second will ﬁn-

ish programming mode. The

LED lights up according to the

pre-set memory function.



8 x

PROG > 1s

1 x



PROG < 1s

1 x



1 x

Function ON/OFF /

Description of ON/OFF /

If the light is switched oﬀ, pressing the programmed button will switch it on. If

the light is switched on, pressing the programmed button will switch it oﬀ.

Programming /

Press of programming but-

ton on actuator RFDEL-71B-

SL for 1 second will activate

actuator RFDEL-71B-SL into

programming mode. LED is

ﬂashing in 1s interval.

Seven presses of your selected

button on the RF transmitter

assigns the function ON/OFF

(must be a lapse of 1s between

individual presses).

Press of programming but-

ton on actuator RFDEL-71B-SL

shorter then 1 second will ﬁn-

ish programming mode. The

LED lights up according to the

pre-set memory function.



7 x

PROG > 1s

1 x



PROG < 1s

1 x



<0.5s >0.5s

<0.5s <0.5s >0.5s <0.5s

<0.5s

<0.5s >0.5s

PROG > 8s

1 x

PROG > 5s

1 x

Delete actuator /

Deleting one position of the transmitter /

By pressing the programming button on the actuator for 5 sec-

onds, deletion of one transmitter activates. LED ﬂashs 4x in each

1s interval.

Pressing the required button on the transmitter deletes it from

the actuator's memory.

To conﬁrm deletion, the LED will conﬁrm with a ﬂash long and

the component returns to the operating mode.

Deleting the entire memory /

By pressing the programming button on the actuator for 8 sec-

onds, deletion occurs of the actuator's entire memory. LED

ﬂashs 4x in each 1s interval.

The actuator goes into the programming mode, the LED ﬂashes

in 0.5s intervals (max. 4 min.).

You can return to the operating mode by pressing the Prog but-

ton for less than 1s. The LED lights up according to the pre-set

memory function and the component returns to the operating

mode.



Univerzális fényerőszabályzó

www.elkoep.com / www.elkoep.hu

Tartsa nyomva az RFDEL-71B-

SL aktor PROG gombját kb.

1 mp-ig, amíg a LED 1 mp-es

ciklusokkal villogni kezd. Ezzel

belép az RFDEL-71B-SL progra-

mozási üzemmódjába.

Az „OFF” funkció párosításához

nyomja meg nyolcszor a távirá-

nyítón kiválasztott gombot. (A

gombnyomások között tartson

1 mp szünetet.)

A programozási üzemmódból

történő kilépéshez nyomja

meg az RFDEL-71B-SL aktor

PROG gombját 1 mp-nél rövi-

debb ideig. A LED a beállított

memóriafunkció szerint világít.

A dimmer kimenete gombnyomásra kikapcsol.

A kikapcsolás funkció működése

Kikapcsolás funkció

Programozás

BE/KI funkció

A BE/KI funkció működése

A világítás minden gombnyomásra be- vagy kikapcsol. Ha ki volt kapcsolva, ak-

kor bekapcsol, ha be volt kapcsolva, akkor kikapcsol.

Programozás

Tartsa nyomva az RFDEL-71B-

SL aktor PROG gombját kb.

1 mp-ig, amíg a LED 1 mp-es

ciklusokkal villogni kezd. Ezzel

belép az RFDEL-71B-SL progra-

mozási üzemmódjába.

A BE/KI funkció párosításához

nyomja meg hétszer a távirá-

nyítón kiválasztott gombot. (A

gombnyomások között tartson

1 mp szünetet.)

A programozási üzemmódból

történő kilépéshez nyomja

meg az RFDEL-71B-SL aktor

PROG gombját 1 mp-nél rövi-

debb ideig. A LED a beállított

memóriafunkció szerint világít.

Párosítások törlése

Egy adóegység párosításának törlése

A memória teljes törlése

Tartsa nyomva az RFDEL-71B-SL PROG gombját 5 mp-ig. A LED

egy másodperc alatt 4x villan fel.

Egy adócsatorna párosításának memóriából történő törléséhez

nyomja meg a törölni kívánt gombot a távirányítón.

A törlés megerősítéséhez a LED hosszan villog, majd az eszköz

visszatér működési üzemmódba.

A teljes memóriatartalom törlésé

hez tartsa nyomva az RFDEL-

71B-SL PROG gombját 8 mp-ig. A LED egy másodperc alatt 4x

villan fel.

Az eszköz ezután programozási üzemmódba áll és a LED

0.5 mp-es ütemben villog (max. 4 perc).

A normál üzemmódba történő visszaálláshoz nyomja meg a

PROG gombot. A LED a beállított memóriafunkció szerint vilá-

gít, és az egység visszatér működési módba.

R L C LED ESL

RFDEL-71B-SL

Universal dimmer (ush mounted)

02-00/2022 Rev.0

Made in Czech Republic

8/9

Control with external button /

The function for the external “wired” pushbutton can be assigned in the same way as for the

wireless pushbutton, i.e. by pressing the programming pushbutton on the actor and respec-

tive number of control pushbutton pressings.

Additional information /

Do not mix more types of light sources!

Do not try to use energy saving bulbs that are not labeled as dimmable!

Incorrect setting of the type of light source aﬀects the extent and dimming (but no damage to

the dimmer or load).

Incorrect setting of the type of load can cause overheating of dimmer.

Maximum number of light sources depends on their internal structure.

Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-

lation and connection can be carried out only by a person with adequate professional qualiﬁcation upon under-

standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free

function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,

deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat

this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure

that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-

tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch

parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of

RF components in a building where the installation is taking place. RF Control is designated only for mounting in

interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into

metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.

RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-

fered, battery of the transceiver can get ﬂat etc. and thus disable remote control

ELKO EP declares that the RFSG type of equipment complies with Directives 2014/53/EU, 2011/65/EU, 2015/863/EU and 2014/35/EU. The full EU

Declaration of Conformity is at: https://www.elkoep.com/wireless-contact-converter-230v---rfsg-1m

ELKO EP, s.r.o., Palackého 493, 769 01 Holešov, Všetuly, Czech Republic

Tel.: +420 573 514 211, e-mail: elko@elkoep.com, www.elkoep.com

Warning/

Technical parameters /

* loadability of power factor cos φ=1

Power factor of dimmable LED and ESL bulbs moves in following range: cos φ = 0.95 to 0.4.

Aproximate value of maximal load is achieved by multiplication of loadability of dimmer and

power factor connected to a light source.

Attention:

When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each

units.

Between the individual commands must be an interval of at least 1s.

Supply voltage:

Supply voltage frequency:

Apparent power:

Dissipated power:

Supply voltage tolerance:

Connection:

Output

Dimmed load:

Contactless:

Load capacity:*

Control

Wireless:

Communicationprotocol:

Frequency:

Repeaterfunction:

Range:

Manualcontrol:

External button / switch:

Other data

Operating temperature:

Working position:

Mounting:

Protection:

Overvoltage category:

Contamination degree:

Connection:

Connecting conductor:

Dimensions:

Weight:

Related standards:

Univerzális fényerőszabályzó

www.elkoep.com / www.elkoep.hu

Vezérlés külső nyomógombbal

A külső "vezetékes" gomb funkciójának hozzárendelése ugyanúgy történik, mint a vezeték nél-

küli gomboké. Ez a működtetőn lévő programozási gomb és a vezérlőgomb megfelelő számú

megnyomását jelenti.

További információk

A fényforrás típusának helytelen beállítása csak a szabályozási tartományt és a fényerősséget be-

folyásolja (nem károsítja a dimmert vagy a fényforrást).

A fényforrás típusának helytelen beállítása a dimmer túlmelegedését okozhatja.

Nem szabályozhatók azok az energiatakarékos fényforrások, melyeken nincs jelölve a szabályoz-

hatóság!

Ne használjon több típusú fényforrást!

A maximálisan szabályozható fényforrások száma függ a fényforrások elektronikájának konstruk-

ciójától.

A tesztelt fényforrások listája a katalógusokban és a www.elkoep.hu/termekek/inels-rf-control/

fenyeroszabalyzok/univerzalis-fenyeroszabalyzo-aktor-RFDEL-71B-SL-10447 honlapon található.

A tájékoztató útmutatást ad az ezközök üzembehelyezéséről és beállítási lehetőségeiről. A felszerelést és az

üzembehelyezést csak olyan személy végezheti, aki rendelkezik a megfelelő ismeretekkel és tisztában van az esz-

közök működésével, funkcióival, valamint az útmutató adataival. Ha az eszköz bármilyen okból megsérült, elde-

formálódott, hiányos, vagy hibásan működik, ne szerelje fel és ne használja azt, juttassa vissza a vásárlás helyére.

Az eszköz élettartamának lejártakor gondoskodjon annak környezetvédelmi szempontból megfelelő elhelyezésé-

ről. Csak feszültségmentes állapotban szereljen és a vezetékeket stabilan kösse be. Feszültség alatt lévő részeket

érinteni életveszélyes. A vezérlőjel átvitele rádiófrekvencián történik (RF), ezért szükséges az eszközök megfelelő

elhelyezését biztosítani az épületben történő felszereléskor. Az RF átvitel minősége, a jel erőssége függ az RF esz-

közök környezetében felhasznált anyagoktól és az eszközök elhelyezési módjától. Ne használja erős rádiófrekven-

ciás zavarforrások közelében. Csak beltéri alkalmazások esetében használhatók, nem alkalmazhatók kültéren, vagy

magas páratartalmú környezetben. Kerülje a fém kapcsolószekrénybe, vagy fémajtós kapcsolószekrénybe történő

felszerelését, mert a fém felületek gátolják a rádióhullámok terjedését. Az RF rendszer használata nem ajánlott olyan

területeken, ahol a rádiófrekvenciás átvitel gátolt, vagy ahol interferenciák léphetnek fel.

Az ELKO EP, s.r.o. kijelenti, hogy az RFSG típusú rádióberendezés megfelel a 2014/53/EU, 2011/65/EU, 2015/863/EU és 2014/35/EU irányelvnek.

Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő weboldalon: https://webshop.elkoep.hu/termekek/inels-rf-control/

kontaktus-atalakitok/rfsg-1m-ado-egyseg

ELKO EP Hungary Kft., Hungária krt. 69, 1143 Budapest, Magyarország

Tel: +36 1 40 30 132, e-mail: info@elkoep.hu, www.elkoep.hu

Figyelmeztetés

Tápfeszültség:

Tápfeszültség frekvencia:

Látszólagos energiafogyasztás:

Energia veszteség:

Tápfeszültség tűrése:

Kapcsolat:

Kijárat

Tompítási terhelés:

Érintésmentes:

Terhelhetőség:

Ellenőrzés

Vezeték nélküli:

Kommunikációs protokoll:

Frekvencia:

Ismétlő funkció:

Hatótávolság:

Manuális irányítás:

Külső gomb/kapcsoló:

Több információ

Üzemi hőmérséklet:

Munkahelyzet:

Beépítési:

Borító:

Túlfeszültség kategória:

Szennyezettség mértéke:

Kapcsolat:

A csatlakozó vezetékek keresztmetszete (mm2)

Dimenzió:

Tömeg:

Kapcsolódó szabványok:

Technikai paraméterek

* terhelhetőség a cos φ = 1 teljesítménytényezőhöz

A szabályozható LED és ESL izzók teljesítménytényezője a következő tartományban van: cos φ =

0,95-0,4.

A maximális terhelés hozzávetőleges értékét a dimmer terhelhetőségének és a csatlakoztatott

fényforrás teljesítménytényezőjének megszorzásával kaphatja meg.

Értesítés:

Az iNELS RF Control rendszer telepítésekor az egyes elemek között legalább 1 cm távolságot kell

betartani.

Az egyes parancsok között legalább 1 s távolságnak kell lennie.

230 V AC

50-60 Hz

5 VA / cos φ = 0.1

0.5 W

+10/ -15 %

4 - wire, with NEUTRAL / 4 vezetékes, "ZERO"-val

R, L, C, LED, ESL

2 x MOSFET

max. 300 W*

up to / akár 25 csatorna

RFIO2

866-922 MHz

yes / Igen

amíg 200 m

gomb PROG (ON/OFF)

yes / Igen

-15 až + 45 °C

any / Bármi

free at lead-in wires /laza a tápvezetékeken

IP40

III.

screwless terminals / csavar nélküli bilincsek

0.2-1.5 mm2solid/exible

43 x 44 x 22 mm

30 g

EN 60730, EN 63044, EN 300 220, EN 301 489

Table of contents

Other Elko Dimmer manuals

Elko

Elko iNels RFDEL-71B-SL User manual

Elko

Elko iNELS RFDEL-71B-SL User manual

Elko

Elko EKO0725X User manual

Elko

Elko RFDEL-76M User manual

Elko

Elko iNELS RFDEL-71B-SL User manual

Elko

Elko DIM-2 User manual

Elko

Elko iNels RFDEL-76M User manual

Elko

Elko SmartMove Multiwire Dimmer Push User manual

Elko

Elko iNELS RFDEL-71B-SL User manual

Elko

Elko iNELS RFDEL-71B-SL User manual

Elko

Elko DIM-15 User manual

Elko

Elko DIM-15 User manual

Elko

Elko iNELS RFDEL-71B-SL User manual

Elko

Elko DIM-6 User manual

Elko

Elko Inels RFDEL-71M User manual

Popular Dimmer manuals by other brands

Lutron Electronics

Lutron Electronics Energi TriPak Series Quick start quide

Lightronics

Lightronics RD-122 owner's manual

Xero88

Xero88 CHILLI DIMMER operating manual

GE Z-Wave 45602 user manual

Crestron

Crestron CLW-DIM user guide

American DJ

American DJ Bar-T-Cue Operation manual

FIBARO

FIBARO Dimmer 2 quick start

Crestron

Crestron CLX-1DIM8 Specifications

Leviton

Leviton decora smart DZ1KD Installation instructions and operators manual

LEGRAND

LEGRAND Celiane 672 32 manual

AMX

AMX RDM-2DC Specifications

Task Lighting

Task Lighting LCDM-MAN-20A-24V manual

Leviton

Leviton MRIDC owner's manual

Leviton

Leviton a-2000 user guide

Lucci CONNECT

Lucci CONNECT 299043 installation instructions

Unex

Unex 25716-022-99 operating manual

AMX

AMX PLL-PWD Dimensional drawing

Niko

Niko 72-503 manual
