Elkron HPA700M User manual

1/44 HPA701 - HPA702L - HPA702LG - HPA703XP - HPA703XP
DS80HP7A-002ALBT80939
Manuale di installazione Notice d'installation Installation Manual Installation Handbuch
EN50131-4 grado 3 - grade 3
EN50131-4 degré 3 - stufe 3
F
DE
I
GB
HPA700M
Sirena da esterno metallica
Sirène extérieure metallique
Metallic Outdoor Siren
Metall-Außensirene

2/44 HPA700M
SOMMARIO
1.0 CARATTERISTICHE GENERALI...............................................................................................................2
1.1 GESTIONE ALLARMI.................................................................................................................................................................... 2
1.2 AUTODIAGNOSTICA.................................................................................................................................................................... 3
2.0 INSTALLAZIONE .......................................................................................................................................3
3.0 MODULO SIRENA......................................................................................................................................4
3.1 PROGRAMMAZIONI..................................................................................................................................................................... 5
3.2 PROGRAMMAZIONE TIME OUT SUONATA (A,B)..................................................................................................................... 5
3.3 PROGRAMMAZIONE TIPO INGRESSI (C).................................................................................................................................. 5
3.4 PROGRAMMAZIONE RIFERIMENTO INGRESSI (D) ................................................................................................................ 5
3.5 PROGRAMMAZIONE CONTEGGIO ALLARMI (E)..................................................................................................................... 6
3.6 PROGRAMMAZIONE FUNZIONE PONTEGGI (F)..................................................................................................................... 6
3.7 PROGRAMMAZIONE MODALITÀ DI SUONATA (G,H,I)........................................................................................................... 6
3.8 PROGRAMMAZIONE RIPORTO ALLARMI MODULO PROTEZIONI (L) ................................................................................. 6
3.9 PROGRAMMAZIONE LED STATO IMPIANTO (M) .................................................................................................................... 6
3.10 PROGRAMMAZIONE LED GUASTO (N)................................................................................................................................... 6
4.0 FUNZIONALITÀ LAMPEGGIATORE .........................................................................................................7
5.0 ACCESSORI...............................................................................................................................................7
5.1 MODULO PROTEZIONI............................................................................................................................................................... 7
5.2 CONNESSIONI .............................................................................................................................................................................. 8
6.0 ESEMPIO DI COLLEGAMENTO CENTRALE MP500/4N ..........................................................................9
7.0 ESEMPIO DI COLLEGAMENTO CENTRALE MP500/8 E MP500/16 ......................................................10
8.0 CARATTERISTICHE TECNICHE .............................................................................................................11
1.0 CARATTERISTICHE GENERALI
1.1 GESTIONE ALLARMI
La sirena HPA700M dispone di due ingressi di comando:
AL : comando di allarme (richiuso al riferimento = riposo; aperto = allarme)
S : comando di stato impianto (richiuso al riferimento = impianto disattivo; aperto = impianto attivo)
NOTA: In conformità alla norma EN50131-1 non è ammesso l’utilizzo del segnale “S” per cui esso deve
essere richiuso al riferimento. Nel caso si vogliano usare le funzioni accessorie legate allo stato
impianto si perderà la conformità alla norma.
Dopo aver correttamente cablato e richiuso entrambi gli ingressi (funzione di blocco al power-on), la sirena
genera allarme quando viene a mancare il segnale di allarme “AL” (segnale presente = riposo), e smette
immediatamente al ritorno a riposo di tale segnale.
Nel caso il segnale di allarme permanga aperto a lungo, interviene il timeout programmato tramite gli appositi
ponticelli che provvede a far cessare la suonata. Bloccato l’allarme, se si usa il segnale di stato impianto e
questo è in condizione di attivo, il flash continua a lampeggiare (ogni 5 s circa). La sirena permane in tale stato
di memorizzazione allarme finché non viene fornito il segnale “S” (impianto disattivo).
NOTA: In caso di batteria bassa (al di sotto della soglia di 11,5V), viene interrotto il lampeggio del flash
per preservare la restante energia a favore dell’allarme acustico.
Nel caso in cui gli ingressi di comando fuoriescano dalle fasce di lavoro (taglio cavi o cortocircuito) verrà
immediatamente generata una segnalazione di manomissione tramite l’apertura del contatto Tamper e verrà
generata una suonata di allarme di durata pari al timeout impostato.
Per il cablaggio usare del cavo multipolare schermato per antintrusione.
NOTA: In conformità alla norma EN50131-4 la sirena segnala l’eventuale assenza di alimentazione
remota per mezzo dell’uscita di guasto.
NOTA: Utilizzando gli ingressi di tipo a doppio bilanciamento è obbligatorio alimentare la sirena
dalla stessa tensione utilizzata per polarizzare gli ingressi (+13,8V anziché il +14,4V dedicato alle
sirene autoalimentate). In caso contrario la sirena segnalerà l’anomalia con un lampeggio veloce del
flash e rimarrà in tale condizione fino a che non verrà correttamente collegata.
In alternativa si può utilizzare il riferimento a negativo svincolandosi dalla tensione di
alimentazione.

3/44 HPA700M
A completare le prestazioni della sirena sono disponibili, tramite appositi ponticelli, due funzioni aggiuntive:
Conteggio allarmi e Funzione Ponteggi (Per dettagli sul funzionamento vedere i paragrafi 3.5 e 3.6).
NOTA: É indispensabile la connessione della batteria tampone in quanto, essendo limitato
l’assorbimento di corrente dalla centrale, senza di essa la sirena non è in grado di suonare
correttamente.
1.2 AUTODIAGNOSTICA
La sirena HPA700M implementa una funzione di “autodiagnosi attiva” che provvede a verificare l’integrità della
batteria, della tromba, del lampeggiatore e del modulo protezioni (se presente), oltre alla corretta presenza
dell’alimentazione fornita dalla centrale
Questo test viene effettuato una prima volta dopo un minuto dall’accensione (o dalla corretta applicazione dei
segnali AL e S), quindi ogni 23 ore o ad ogni attivazione impianto (apertura dell’ingresso S) e dura circa 2
secondi; in questo intervallo di tempo vengono sollecitati la tromba ed il flash e viene effettuata una misura
sotto carico della tensione di batteria, fornendo quindi eventuali segnalazioni di anomalia tramite l’uscita
“guasto”.
La tensione di batteria, in caso di assenza della alimentazione da centrale, viene monitorata costantemente in
modo da poter tempestivamente segnalare eventuali anomalie. In questa condizione la batteria è già sotto
carico per cui non vengono aggiunti carichi addizionali.
In questo modo si ha sempre un controllo della piena funzionalità della sirena.
Un test analogo viene anche effettuato ad ogni inizio e fine allarme; a differenza del precedente, questo è
istantaneo in quanto la batteria è già sotto carico. La segnalazione di anomalia viene quindi aggiornata solo in
queste tre condizioni.
Eventuali guasti sono anche segnalati tramite il LED giallo locale (presente sul modulo lampeggiatore), che
però è visibile solo ad impianto disattivo se abilitato tramite l’apposito ponticello (viene abilitata l’accensione
solo con “S” presente visualizzando solo la prima anomalia riscontrata in ordine cronologico).
NOTA: L’utilizzo di questa funzione fa decadere la conformità alla norma.
All’attivazione e disattivazione impianto, in caso di anomalia presente, verrà visualizzato tramite il led giallo un
numero di lampeggi ravvicinato per indicare il tipo di anomalia (vedi Par. 4.0)
NOTA: Qualora si utilizzi un unico comando per “AL” ed “S” la suonata viene ritardata di circa 1 secondo.

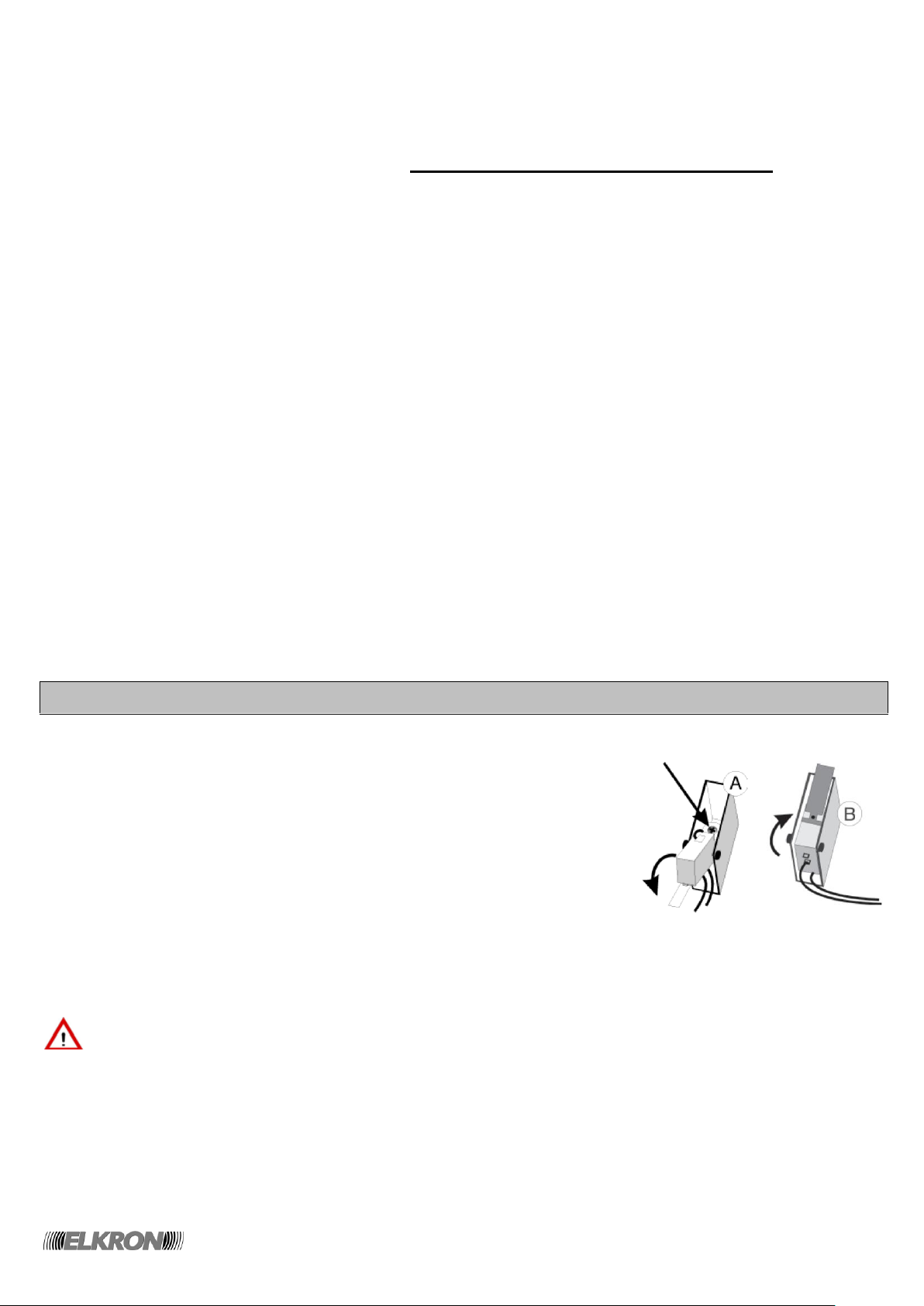

2.0 INSTALLAZIONE
Aprire la sirena svitando la vite frontale di chiusura;
Fratturare la predisposizione a sfondamento per il passaggio dei cavi e
fissare la sirena al muro utilizzando i fori previsti.
Effettuare collegamenti e programmazioni; usare del cavo multipolare
schermato per antintrusione.
Sollevare il micro antiapertura/antiasportazione (A) dopo averlo liberato
dal nastro adesivo che lo blocca. La vite su cui appoggia il micro è tarata
in fabbrica affinché la leva, in presenza del coperchio, chiuda il contatto.
Se così non fosse (per irregolarità del muro d’appoggio), avvitare o
svitare la vite quanto basta. Richiudere il micro (B).
Inserire la batteria nell’alloggiamento e collegare i faston: filo rosso al positivo, filo nero al negativo.
La sirena effettua il test iniziale (i LED si accendono per un istante e viene emesso un bip), dopodiché i LED
del flash cominciano a lampeggiare. In questa condizione la sirena non suona (funzione di blocco iniziale). La
predisposizione al corretto funzionamento si avrà dopo l’applicazione dei segnali “AL” e “S”.
Per il cablaggio usare del cavo multipolare schermato per antintrusione.

4/44 HPA700M

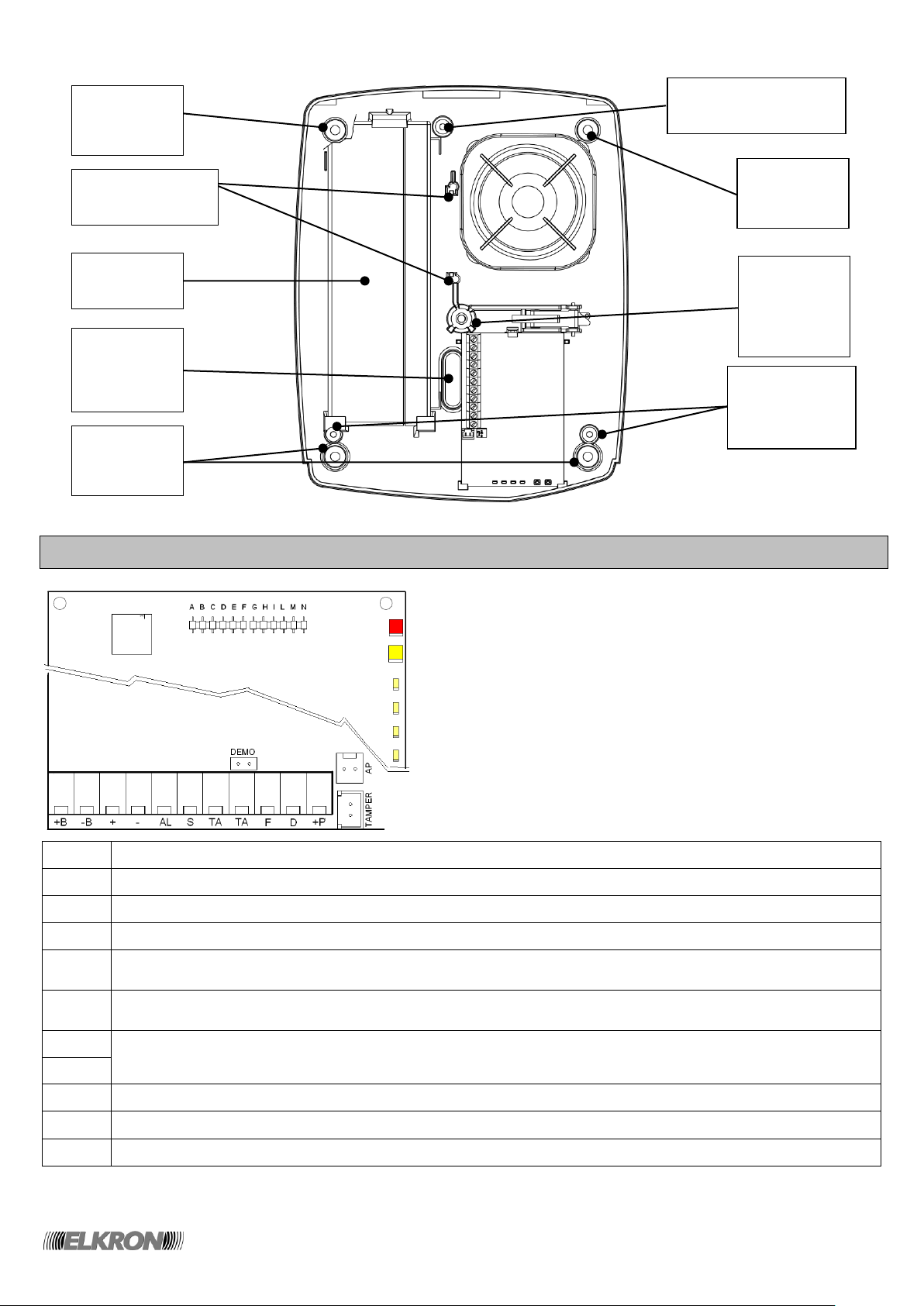

3.0 MODULO SIRENA
Connettore TAMPER per la connessione del
microswitch antiapertura/antiasportazione
Connettore AP per la connessione dell’altoparlante
Ponticello DEMO per l’ascolto delle 8 modalità di
suonata e/o verifica codice di guasto
+B
Positivo batteria (collegato in fabbrica)
-B
Negativo batteria (collegato in fabbrica)
+
Positivo di alimentazione
-
Negativo di alimentazione
AL
Ingresso di allarme. Programmabile NC o doppio-bilanciato (6K8–5%) riferito a positivo o negativo
S
Ingresso di stato impianto. Programmabile NC o doppio-bilanciato (6K8–5%) riferito a positivo o
negativo. La norma prevede che deve essere richiuso al riferimento scelto.
TA
Morsetti di uscita del contatto TAMPER (normalmente chiuso)
TA
F
Uscita guasto: fornisce un positivo che viene a mancare in caso di guasto
D
Linea dati per modulo protezione (se presente)
+P
Positivo disponibile per l'alimentazione del modulo protezione (se presente)
Colonna forata per
fissaggio gabbia interna
Colonne
forate per
fissaggio
gabbia
interna
Colonna
forata per
fissaggio
coperchio
esterno
Foro per
fissaggio
al muro
Foro per
fissaggio
al muro
Predisposiz.
sfondamento
passaggio
cavi
Alloggiam.
batteria
Predisposiz. per
modulo protezioni
Foro per
fissaggio
al muro

5/44 HPA700M

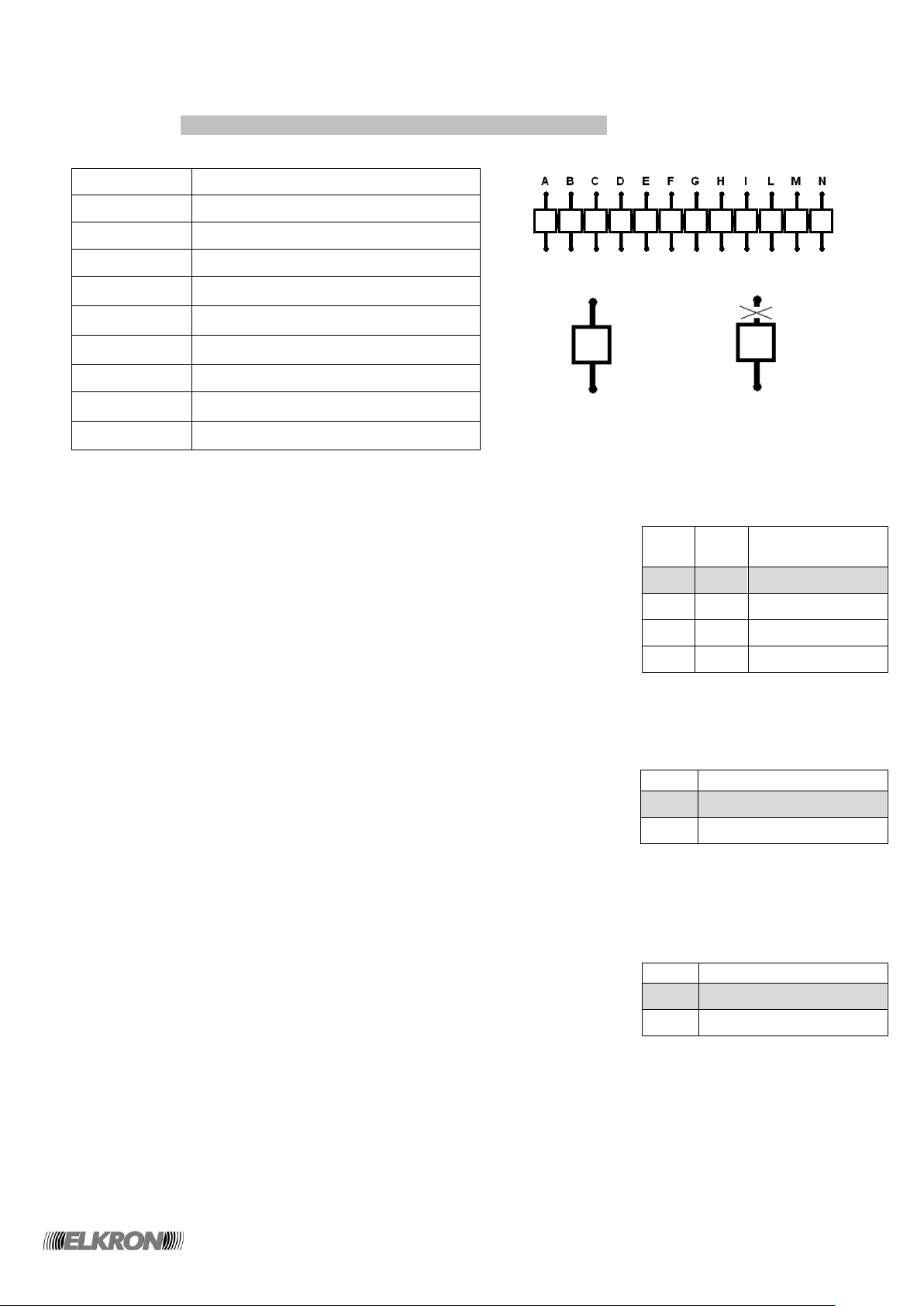

3.1 PROGRAMMAZIONI
Le opzioni della sirena sono programmabili tramite una serie di ponticelli a tagliare, identificabili con le lettere
da “A” a “N”. Evidenziata In grigio è la programmazione di default.
Il taglio dei ponticelli indicati con l’asterisco (*), fa decadere la conformità alle norme EN50131.
3.2 PROGRAMMAZIONE TIME OUT SUONATA (A,B)
Questa funzione permette di programmare il ritardo massimo dopo il quale,
perdurando la mancanza del segnale di blocco, la sirena si arresta
autonomamente (funzione utile nel caso di taglio cavo).
La sirena genererà un nuovo ciclo di allarme con una successiva mancanza
del segnale di blocco.
NOTA: Le norme EN50131-4 non consentono temporizzazioni di allarme
superiori a 15 minuti.
3.3 PROGRAMMAZIONE TIPO INGRESSI (C)
Questa funzione permette di programmare gli ingressi AL e S di tipo doppio-
bilanciati (6K8 +/- 5%) oppure normalmente chiusi.
NOTA: Ai fini della conformità alla norma EN50131-4 al grado 3 gli
ingressi AL ed S devono obbligatoriamente essere di tipo doppio
bilanciato; se si utilizzano gli ingressi NC (taglio ponticello) la sirena
passa al grado 2)
3.4 PROGRAMMAZIONE RIFERIMENTO INGRESSI (D)
Questa funzione permette di programmare il riferimento degli ingressi AL e S
a positivo o a negativo.
NOTA: utilizzando ingressi di tipo doppio-bilanciato si raccomanda di
alimentare la sirena con il +13,8V oppure di riferirli al negativo.
Ponticello
Funzione
A, B
Time-out suonata
C
Tipo ingressi
D
Riferimento ingressi
E *
Conteggio allarmi
F *
Funzione ponteggi
G, H, I *
Modalità suonata
L
Riporto allarme modulo Protezioni
M *
Visualizzazione stato impianto
N *
Visualizzazione guasti
A
B
Time-out
suonata
CH.
CH.
3 minuti
CH.
AP.
6 minuti
AP.
CH.
9 minuti
AP.
AP.
15 minuti
C
Tipo ingressi
CH.
Doppio-Bilanciati
AP.
Normalmente chiusi
D
Riferim. ingressi
CH.
A positivo
AP.
A negativo
APERTO
CHIUSO

6/44 HPA700M
3.5 PROGRAMMAZIONE CONTEGGIO ALLARMI (E)
Questa funzione permette di abilitare un numero max di 5 allarmi nell'arco delle
24h, oppure permette di escludere il conteggio, vale a dire che ad ogni assenza
del blocco si genererà allarme.
Un allarme viene considerato tale solo se di durata superiore a 24 secondi.
Il conteggio si resetta ad ogni disattivazione dell'impianto oppure ogni 24h.
NOTA: Funzione non ammessa dalle norme EN50131; se viene abilitata
l'opzione di conteggio allarmi è indispensabile il collegamento del segnale “S”.
3.6 PROGRAMMAZIONE FUNZIONE PONTEGGI (F)
Questa funzione attiva il lampeggio del flash (un doppio lampeggio ogni 2,5 s)
ad impianto attivo (cioè quando non è presente il segnale sul morsetto S).
NOTA: Funzione non ammessa dalle norme EN50131; se viene abilitata la
funzione ponteggi, è indispensabile il collegamento del segnale “S”.
NOTA: in caso di batteria bassa il lampeggio del flash si disattiva se la sirena
non è alimentata, al fine di preservare la carica residua.
3.7 PROGRAMMAZIONE MODALITÀ DI SUONATA (G,H,I)
La sirena è in grado di generare 8 modalità diverse di suono, programmabili
tramite i ponticelli G, H, I.
E’ possibile scegliere il tipo di suono avviando una fase “DEMO” di ascolto (ad
intensità ridotta) di tutte le 8 modalità. Per avviare la dimostrazione, collegare
la batteria (con AL e S non connessi) e cortocircuitare per un istante il jumper
“DEMO”: si otterrà la sequenza di ascolto delle 8 modalità (4 secondi per ogni
modalità, intervallo di 1,5 secondi tra una modalità e l’altra). Contare in
sequenza il tipo di suono generato, e fatta la scelta, consultare la tabella a
fianco per configurare la sirena. Esempio: se, ascoltando la DEMO delle
modalità è stata scelta la sesta, consultare la tabella alla posizione 6 per sapere
quali ponticelli tagliare per ottenere tale tipo di suonata.
NOTA: solo la modalità n° 1 è certificata secondo le norme EN50131-4
3.8 PROGRAMMAZIONE RIPORTO ALLARMI MODULO PROTEZIONI (L)
Questa funzione permette di gestire direttamente sui morsetti TA della sirena
anche l’eventuale allarme sabotaggio generato dal modulo protezioni opzionale.
In questo modo non è necessario effettuare esternamente il collegamento in
serie dei due contatti. Di default questa funzione è disabilitata in modo da
permettere la gestione separata delle due segnalazioni
3.9 PROGRAMMAZIONE LED STATO IMPIANTO (M)
Questa funzione permette di disabilitare la visualizzazione dello stato impianto
tramite l’apposito led rosso. Se abilitata la condizione ed è utilizzato il segnale S
ad impianto attivo viene visualizzato un doppio lampeggio del led rosso ogni 2,5
secondi. NOTA: Funzione non ammessa dalle norme EN50131.
3.10 PROGRAMMAZIONE LED GUASTO (N)
Questa funzione permette di disabilitare la visualizzazione di eventuali guasti
tramite l’apposito led giallo. Se abilitata la condizione di guasto viene
visualizzata con un lampeggio del led giallo ogni 2,5 secondi solo ad impianto
disattivo. NOTA: Funzione non ammessa dalle norme EN50131.
E
Conteggio allarmi
CH.
Disabilitato
AP.
Abilitato
F
Funzione ponteggi
CH.
Disabilitata
AP.
Abilitata
N°
G
H
I
1
CH.
CH.
CH.
2
CH.
CH.
AP.
3
CH.
AP.
CH.
4
CH.
AP.
AP.
5
AP.
CH.
CH.
6
AP.
CH.
AP.
7
AP.
AP.
CH.
8
AP.
AP.
AP.
L
Riporto allarmi
CH.
Disabilitata
AP.
Abilitata
M
Visual. Stato imp.
CH.
Disabilitata
AP.
Abilitata
N
Visual. Guasto
CH.
Disabilitata
AP.
Abilitata

7/44 HPA700M
4.0 FUNZIONALITÀ LAMPEGGIATORE
Sulle sirene HPA700M è incorporato un lampeggiatore in tecnologia LED, che unisce una maggiore durata a
consumi ridotti, permettendo una maggiore autonomia della batteria.
Il lampeggiatore si accende con cadenza di 1 secondo durante l’allarme. Se si usa l’ingresso “S” (decade la
conformità alle norme EN50131) lampeggia con cadenza di 5 secondi dopo l’allarme ad indicare la memoria
allarme. Inoltre, se attivata la funzione ponteggi, effettua un doppio lampeggio con cadenza di 2,5 secondi ad
indicare lo stato di impianto attivo.
In caso di batteria scarica (al di sotto della soglia di 11,5V), viene interrotto il lampeggio del flash per
preservare la restante energia a favore dell’allarme acustico.
La sirena dispone di due LED aggiuntivi di segnalazione, attivabili tramite programmazione (decade la
conformità alle norme EN50131).
Il LED ROSSO di stato impianto segnala la condizione logica del segnale S:
Spento: segnale S presente, impianto disattivo;
Lampeggiante: segnale S assente, impianto attivo;
Il LED GIALLO di guasto indica la memorizzazione della prima anomalia riscontrata in ordine cronologico
(solo con segnale S presente, ovvero con impianto disattivo) per mezzo di un breve lampeggio ogni 2,5 s.
E’ possibile ottenere il dettaglio sulla tipologia di
guasto (che viene segnalato da lampeggi
differenziati), con un breve cortocircuito del jumper
“DEMO” (presente sul modulo sirena - vedi
paragrafo 3.0). La tabella illustra i differenti
lampeggi e il loro significato.
Lo stesso dettaglio viene anche visualizzato per
una sola volta ad ogni transizione del segnale S,
quindi ad ogni attivazione o disattivazione del
sistema. In questo modo è possibile conoscere il
motivo della anomalia senza dover aprire la sirena.
La cancellazione della memoria avviene con la successiva transizione del segnale S (attivazione impianto) per
il guasto assenza alimentazione quando ritorna.
Nota: qualora non si desiderino tali segnalazioni luminose, tagliare i rispettivi ponticelli di programmazione
(vedi paragrafo 3.9 e 3.10).
5.0 ACCESSORI
Le sirene HPA700M possono essere equipaggiate con due accessori opzionali:
Gabbia interna in lamiera 8/10 zincata.
Modulo protezioni aggiuntive gestito da microprocessore che è in grado di rilevare tentativi di
manomissione con schiuma, trapanazione (contattazione elettrica tra le due gabbie) e attacchi termici
(soglia fissa in combinazione con analisi termovelocimetrica).
ATTENZIONE: Il modulo protezione deve essere utilizzato esclusivamente con la gabbia interna.
5.1 MODULO PROTEZIONI
Sul modulo protezioni è presente un LED
verde che provvede a fornire due
segnalazioni:
Indicazione di allarme sabotaggio
(contemporaneo all’apertura del
contatto d’uscita);
Memoria di allarme o guasto locale
(della prima anomalia riscontrata in
ordine cronologico) mediante
lampeggi differenziati.
Numero
di lampeggi
Significato
1
Batteria bassa
2
Batteria guasta
3
Assenza alimentazione (+ e - sirena)
4
Tromba guasta
5
Lampeggiatore guasto
6
Modulo protezioni guasto (se presente)
7
Guasto sez. antischiuma modulo protezioni
8
Guasto sez. termica modulo protezioni
BIANCO
GIAALO-VERDE
NERO
ROSSO
BLU
Contatto
Tamper
LED
TX
RX
Elementi TX e RX della protezione antischiuma

8/44 HPA700M
5.2 CONNESSIONI
Alimentare la scheda collegando il filo rosso al
morsetto “+P”, il filo nero al morsetto “-”ed il filo
bianco al morsetto “D” del modulo sirena;
Collegare l'uscita (Contatto Tamper) del modulo
protezioni ad un ingresso di tipo 24h in centrale
oppure utilizzare la funzione di riporto sui morsetti
del Tamper di sirena (vedere paragrafo 3.8);
Inserire il faston con filo blu (SAB+) sul connettore
collocato all'interno della gabbia interna di
protezione; far passare il faston con filo giallo-verde
(SAB-) attraverso l'apposito foro presente sulla
gabbia;
Chiudere e fissare con le apposite viti la gabbia interna di protezione;
Inserire il faston con filo giallo-verde (SAB-) sul connettore collocato all'interno del coperchio.
VERIFICA FUNZIONALE
Oscurando con unamano gli elementiTX e RX delmodulo o cortocircuitando per un istante i due faston (filo blu e
filo giallo-verde) l’intensità del LED verde aumenterà per qualche istante, per poi riportarsi nello stato iniziale.
NOTA: La cancellazione della memoria avviene con la successiva transizione del segnale S (attivazione
impianto).
Chiudere e fissare con l’apposita vite il coperchio esterno.
Numero
di lampeggi
Significato
1
Allarme antischiuma
2
Allarme antiperforazione
3
Allarme termovelocimetrico
4
Guasto antischiuma
5
Guasto termovelocimetrico
D
Filo linea dati per il modulo sirena
SAB-
Filo di connessione al coperchio esterno
SAB+
Filo di connessione alla gabbia interna
-
Filo negativo di alimentazione
+P
Filo positivo di alimentazione
CONTATTO
TAMPER
Contatto sabotaggio (da collegare in
serie al micro-interruttore anti-
manomissione o ad un ingresso di
centrale 24h
Uscita contatto NC
In conformità alle norme EN50131-4
l’uscita (Contatto Tamper) del modulo
protezioni va connessa in serie al
contatto anti-manomissione oppure ad
un ingresso di tipo “24h” in centrale.
Filo giallo-verde
Filo blu
Filo giallo-verde
Morsetto
lato batteria
Verso inserimento
modulo

9/44 HPA700M
6.0 ESEMPIO DI COLLEGAMENTO CENTRALE MP500/4N
Alla gabbia interna
Al coperchio esterno
su ingresso 24h
dedicato oppure
utilizzare funzione
riporto (vedere
paragrafo 3.8)
BLU
GIALLO-VERDE
Uscita di allarme Intrusione
Ingresso Guasto
+13.8V
BIANCO
NERO
ROSSO
L’esempio si riferisce alle programmazioni
di fabbrica (linee doppio-bilanciate)
24H
-13.8V

10/44 HPA700M
7.0 ESEMPIO DI COLLEGAMENTO CENTRALE MP500/8 E MP500/16
Alla gabbia interna
Al coperchio esterno
su ingresso 24h
dedicato oppure
utilizzare funzione
riporto (vedere
paragrafo 3.8)
BLU
GIALLO-VERDE
Uscita di allarme Intrusione/Manomissine
Ingresso Guasto
+13.8V
BIANCO
NERO
ROSSO
L’esempio si riferisce alle programmazioni
di fabbrica (linee doppio-bilanciate)
24H
-13.8V

11/44 HPA700M
8.0 CARATTERISTICHE TECNICHE
Dispositivo sonoro di tipo.....................................................................Z
Tensione nominale di alimentazione....................................................13,8 Vcc , 14,4 Vcc *
Tensione di funzionamento con ingressi DBIL a POS.......................... 9 ÷ 14,0 Vcc
Tensione di funzionamento con ingressi NC a rif. NEG........................ 9 ÷ 15 Vcc
Assorbimento max a riposo..................................................................7 mA
Assorbimento max in allarme............................................................... 1600 mA medi ; 2500 mA di picco
Assorbimento flash .............................................................................. 6 mA medi; 60 mA di picco
Assorbimento modulo protezioni..........................................................6 mA
Assorbimento max dalla centrale .........................................................150 mA
Pressione acustica............................................................................... > 110 dB (A) @ 1 m
Frequenza di funzionamento................................................................ 1400 ÷ 1600 Hz
Tempo massimo di suonata.................................................................15 minuti
Colore del flash....................................................................................arancione
Frequenza di lampeggio del flash.........................................................1 Hz
Tensione di blocco ingressi (NC a positivo).......................................... >4,3 Vcc
Tensione di blocco ingressi (doppio-bilanciati a positivo).....................5,1 ÷ 8,7 Vcc
Tensione di attivazione ingressi (doppio-bilanciati a positivo)...............2,3 ÷ 5,0 Vcc
Assorbimento degli ingressi .................................................................1 mA (doppio-bilanciato) ; 2,2 mA (NC)
Autonomia con batteria interna a riposo............................................... 60 ore
Soglia batteria bassa............................................................................11.5 Vcc
Soglia batteria esausta.........................................................................10 Vcc
Contatto tamper della sirena (relè allo stato solido)..............................50 mA @ 50 Vcc ; R typ = 20 Ω
Contatto tamper del modulo protezioni (relè allo stato solido).............. 50 mA @ 50 Vcc ; R typ = 20 Ω
Classe ambientale ..............................................................................IV
Temperatura di funzionamento certificata ...........................................-25 °C ÷ +70°C
Umidità massima ammessa.................................................................93%
Grado di protezione involucro certificato .............................................IP44 / IK08
Materiale coperchio esterno.................................................................alluminio pressofuso
Materiale flash ................................................................................................PC-ABS autoestinguente
Materiale gabbia interna opzionale....................................................... lamiera 8/10 zincata
Materiale fondo....................................................................................PC-ABS autoestinguente
Accumulatore allocabile.......................................................................12V –da 1,9 a 2,2 Ah
Dimensioni (l x h x p)............................................................................203 x 253 x 87 mm
Peso (senza batteria)...........................................................................1500 g
Cavo di collegamento...........................................................................6 fili da 0,22 mm2+ 2 fili ≥ 0,50 mm2
Tamper ................................................................................................Antiapertura e asportazione
Livello di prestazione garantito (EN50131-4)........................................ Grado 3
*) La tensione di 14,4V fornita da alcune centrali per la ricarica della batteria interna NON è utilizzabile
con gli ingressi in doppio bilanciamento riferiti al positivo.
HPA700M
Conforme alla norma:EN50131-4
Classificazione: Grado 3
Nº di certificato : 3230900011
IMPORTANTE: Le batterie sono considerate rifiuti pericolosi
(C.E.R. 160601) e pertanto vanno consegnate presso
smaltitori autorizzati.

12/44 HPA700M
TABLES DES MATIERES
1.0 CARACTERISTIQUES GENERALES ......................................................................................................12
1.1 GESTION ALARMES................................................................................................................................................................... 12
1.2 AUTODIAGNOSTIC .................................................................................................................................................................... 13
2.0 INSTALLATION........................................................................................................................................13
3.0 MODULE SIRÈNE ....................................................................................................................................14
3.1 PROGRAMMATIONS .................................................................................................................................................................. 15
3.2 PROGRAMMATIONS TIME OUT SONNERIE (A,B).................................................................................................................. 15
3.3 PROGRAMMATIONS TYPE ENTRÉES (C)................................................................................................................................ 15
3.4 PROGRAMMATIONS RÉFÉRENCE ENTRÉES (D)................................................................................................................... 15
3.5 PROGRAMMATIONS COMPTAGE ALARMES (E).................................................................................................................... 16
3.6 PROGRAMMATIONS FONCTION ECHAFAUDAGE (F).......................................................................................................... 16
3.7 PROGRAMMATION MODALITES DE SONNERIE (G,H,I)....................................................................................................... 16
3.8 PROGRAMMATION REPORT ALARMES MODULE PROTECTIONS (L)................................................................................ 16
3.9 PROGRAMMATION LED ÉTAT INSTALLATION (M)............................................................................................................... 16
3.10 PROGRAMMATION LED PANNE (N)...................................................................................................................................... 16
4.0 FONCTION CLIGNOTANT.......................................................................................................................17
5.0 ACCESSOIRES........................................................................................................................................17
6.0 EXEMPLE DE RACCORDEMENT AVEC CENTRALE MP500/4N...........................................................19
7.0 EXEMPLE DE RACCORDEMENT AVEC CENTRALE MP500/8 –/16.....................................................20
8.0 CARACTERISTIQUES TECHNIQUES .....................................................................................................21
9.0 MAINTENANCE PREVENTIVE ................................................................................................................22
10.0 EXPLOITATION......................................................................................................................................22
1.0 CARACTERISTIQUES GENERALES
1.1 GESTION ALARMES
La sirène HPA700M dispose de deux entrées :
AL : signal d’alarme (connectée à la tension de référence = repos ; ouvert = alarme)
S : signal d'état système (connectée à la tension de référence = système hors service ; ouvert = système
en service)
NOTE : Conformément à la norme EN50131-1, il est interdit d’utiliser le Signal “S” donc il doit être
fermé à la référence. Dans le cas où vous souhaitez utiliser les fonctions supplémentaires liées à l'état
du système, on va perdre la conformité à la norme.
Après avoir câblé correctement et refermé les deux entrées (fonction de bloc au power-on), la sirène génère
une alarme quand vient à manquer le signal de alarme “AL” (signal présent = repos) et elle s’arrête
immédiatement a un retour de ce signal.
Dans le cas où le signal d’alarme reste ouvert longtemps, intervient le timeout programmé au moyen des
pontets spéciaux qui se charge de faire cesser la sonnerie. Une fois bloqué l’alarme, si vous utilisez le signal
d'état du système, ce qui est au repos, le flash continu à clignoter (chaque 5 s environ). La sirène reste dans
cet état de mémorisation alarme tant que le signal “S” n’est pas fourni (l’installation s’éteint).
NOTE : En cas de batterie déchargée (en-dessous du seuil de 11,5V), le clignotement du flash est
interrompu pour préserver l’énergie restante en faveur de l’alarme acoustique.
Dans le cas où les entrées de commande dépassent les limites de travail (fils coupés ou court-circuit) un
signal de sabotage sera généré immédiatement par l'ouverture du contact de sabotage et génère une alarme
sonore égale à la durée de la temporisation sélectionné.
Pour le câblage, utiliser un câble multiconducteur blindé pour intrusion.
NOTE : conformément à la norme EN50131-4, la sirène signale l’éventuelle absence d’alimentation à
distance au moyen de la sortie de panne.
NOTE : Si on utilise les entrées en configuration double-équilibrée est obligatoire alimenter la
sirène par la même tension utilisée pour polariser les entrées (+13,8V au lieu du 14,4V dédié aux
sirènes auto-alimentés). Sinon, la sirène signalera l'anomalie avec clignotement rapide du flash et
restera dans cet état jusqu'à ce qu'il ne soit pas correctement connecté.
Alternativement, vous pouvez utiliser la référence au négatif dégageant de la tension d'alimentation.

13/44 HPA700M
Pour compléter les prestations de la sirène sont disponibles, au moyen de pontets spécialement prévus, deux
fonctions supplémentaires :
Comptage alarmes et Fonction Échafaudage (Pour tout détail sur le fonctionnement voir les paragraphes 3.5 et 3.6).
NOTE : Il est indispensable de connecter la batterie tampon car, en étant limité la consommation de
courant de la centrale, sans celle-ci la sirène n’est pas en mesure de sonner correctement.
1.2 AUTODIAGNOSTIC
Les sirènes HPA700M utilisent une fonction innovatrice de “autodiagnostic actif” qui se charge de vérifier
l’intégrité de la batterie, de l’haut parleur, du clignotant et du module protections (si présent), ainsi que la
correcte alimentation fournie de la centrale.
Ce test est effectué un premier temps après une minute ( ou après la correcte fermeture des entrées), puis
toutes les 23 heures ou à chaque activation installation (ouverture de l’entrée S) et dure 2 secondes; dans cet
intervalle de temps sont sollicités l’haut parleur et le flash et est effectuée une mesure sous charge de la
tension de batterie, en fournissant donc d’éventuelles indications d’anomalie au moyen la sortie “panne”.
La tension de la batterie, en cas d'absence de l'alimentation de l'unité centrale, est surveillé en permanence
afin de signaler rapidement toute anomalie. Dans cet état, la batterie est déjà en charge pour laquelle ils ne
sont pas ajoutées à des charges supplémentaires.
De cette façon on a toujours un contrôle de la fonctionnalité totale de la sirène.
Un test analogue est également effectué à chaque début et fin d’alarme ; à la différence du précédent, celui-ci
est instantané car la batterie est déjà sous charge. L’indication d’anomalie est donc mise à jour seulement
dans ces trois conditions.
D ‘éventuelles pannes sont également signalées au moyen de LED jaune locale, qui toutefois est visible
seulement avec installation désactivé si activé par le cavalier approprié (l’allumage est activé seulement avec
S présent en visualisant seulement la première anomalie rencontrée en ordre chronologique).
NOTE : L'utilisation de cette fonction annule la conformité à la norme.
Chaque activation et désactivation de système, dans le cas de anomalie présente, la Led jaune clignote pour
indiquer le type de défaut (voir par. 4.0)
2.0 INSTALLATION
Ouvrir la sirène en dévissant la vis frontale de fermeture ;
Fracturer la prédispositions à défoncement pour le passage des câbles et
fixer la sirène au mur utilisant les trous prévus.
Effectuer des raccordements et programmations ;
Soulever le micro anti-ouverture/anti-arrachement (A) après l’avoir libéré
du ruban adhésif qui le bloque. La vis sur laquelle repose le micro est
réglée en usine afin que le levier, en présence du couvercle, ferme le
contact. Dans le cas contraire (pour irrégularité du mur d’appui), visser ou
dévisser la vis autant que possible. Refermer le micro (B).
Insérer la batterie dans le logement et raccorder les faston : fil rouge au positif, fil
noir au négatif. La sirène effectue le test initial (les LED s’allument pendant un instant est émis un bip),
après quoi les LED du flash commencent à clignoter. Dans cette condition la sirène ne sonne pas (fonction
de bloc initial). La prédisposition au correct fonctionnement on aura après l’application des signaux de AL
et S.
Pour le câblage, utiliser le câble multipolaire blindé pour la fonction anti-intrusion.

14/44 HPA700M
3.0 MODULE SIRÈNE
Connecteur TAMPER pour micro anti-ouverture/anti-
arrachement
Connecteur AP pour le raccordement de l’hautparleur
Cavalier DEMO pour écouter les 8 modalités de
sonnerie et / ou la vérification de code d'erreur
+B
Positif de batterie (relié à l'usine)
-B
Négatif de batterie (relié à l'usine)
+
Positif d’alimentation
-
Négatif d’alimentation
AL
Entrée d’alarme.
Programmable NF ou double-équilibré (6K8 –5%) référé à positif ou négatif.
S
Entrée d’état installation. Programmable NF ou double-équilibré (6K8 –5%) référé à positif ou négatif.
La norme prévoit que doit être fermé à la référence choisie.
TA
Bornes de connexion du contact TAMPER (normalement fermé)
TA
F
Sortie panne : fournit un positif qui vient à manquer en cas de panne
D
Ligne données pour module protection (si présent)
+P
Positif disponible pour l'alimentation du module protection (si présent)
Trou pour
fixation
au mur
Prédisposit.
défoncement
passage
câbles
Colonne
percée pour
fixation
couvercle
externe
Colonne percée pour
fixation cage interne
Logement
batterie
Prédisposit. pour
module protections
Trou pour
fixation
au mur
Colonne
percée pour
fixation cage
interne
Trou pour
fixation
au mur

15/44 HPA700M
3.1 PROGRAMMATIONS
Les options de la sirène sont programmables au moyen d’une série de pontets à fil à couper, identifiables par
les lettres de “A” à “N”. Mis en évidence en gris est le réglage par défaut.
En conformité a les normes EN50131, les cavaliers marqués d'un astérisque (*)doivent rester fermées.
3.2 PROGRAMMATIONS TIME OUT SONNERIE (A,B)
Cette fonction permet de programmer le retard maximum après lequel, si dure
l’absence du signal de bloc, la sirène s’arrête de façon autonome (fonction utile
dans le cas de coupe câble).
La sirène génèrera un nouveau cycle d’alarme avec un manque successif du
signal de bloc.
3.3 PROGRAMMATIONS TYPE ENTRÉES (C)
Cette fonction permet de programmer les entrées AL et S de type normalement
fermés ou doble-équilibrés (6K8 +/- 5%).
3.4 PROGRAMMATIONS RÉFÉRENCE ENTRÉES (D)
Cette fonction permet de programmer la référence des entrées AL et S à positif
ou à négatif.
NOTE : en utilisant des entrées de type double-équilibrée, il est
recommandé d’alimenter la sirène sur +13,8V ou de les référer au négatif.
Pontet
Fonction
A, B
Time-out sonnerie
C
Type entrées
D
Référence entrées
E *
Comptage alarmes
F *
Fonction échafaudage
G, H, I *
Modalité sonnerie
L
Fonction tamper protections
M *
Indication lumineuse état système
N *
Indication lumineuse panne
A
B
Time-out
sonnerie
FE.
FE.
3 minutes
FE.
OU.
6 minutes
OU.
FE.
9 minutes
OU.
OU.
15 minutes
ATTENTION ! DANS LA CADRE DE LA MARQUE NF ET A2P LA
PROGRAMMATION D’USINE (A et B FERME) EST OBLIGATOIRE
C
Type entrées
FE.
Double-Equilibrés
OU.
Normalement fermés
NOTE : Afin de se conformer à la norme EN 50131-4 grade 3 les entrées
doit nécessairement être de type double équilibré (si vous coupez le
cavalier C, le produit devient de grade 2)
D
Référence entrées
FE.
A positif
OU.
A négatif
FERMÉ
OUVERTE

16/44 HPA700M
3.5 PROGRAMMATIONS COMPTAGE ALARMES (E)
Cette fonction permet d’activer un nombre maxi de 5 alarmes dans l’espace
des 24h, ou permet d’exclure le comptage, c’est-à-dire qu’à chaque absence du
bloc l’alarme s’activera.
Une alarme est considérée telle seulement si de durée supérieure à 25
secondes. Le comptage est remis à zéro à chaque désactivation de
l’installation ou toutes les 24h.
NOTE : Fonction non autorisée par la norme EN50131 ; si l'option des 5
alarmes a été choisie dans l’espace des 24h le raccordement du signal S est
indispensable.
3.6 PROGRAMMATIONS FONCTION ECHAFAUDAGE (F)
Cette fonction active le clignotement du flash (deux clignotement chaque 2,5 s) à
installation active (c’est-à-dire quand le signal sur la borne S n’est pas présent).
NOTE: Fonction non autorisée par la norme EN50131; si la fonction
échafaudage est activée, le raccordement du S est indispensable.
NOTE : En conditions de batterie basse le clignotement du flash se désactive,
si la sirène n’est pas alimentée afin de préserver la charge résiduelle.
3.7 PROGRAMMATION MODALITES DE SONNERIE (G,H,I)
La sirène est en mesure de générer 8 modalités différentes de son, programmables au moyen des pontets G, H et I.
Il est possible de choisir le type de son en démarrant une phase “DEMO” de écoute (à intensité réduite) des
8 modalités. Pour commencer la démonstration raccorder la batterie (avec AL et S non raccordés) et court-
circuiter pour un instant le cavalier “DEMO”: On obtiendra la séquence d’écoute
des 8 modalités (4 secondes pour chaque modalité, intervalle de 1,5 secondes
entre une modalité et l’autre). Compter en séquence le type de son généré, et fait
le choix, consulter le tableau ci-contre pour configurer la sirène.
Exemple : si, en écoutant la DEMO des modalités la 6ème a été choisie, consulter
le tableau à la position 6 pour savoir quels sont les pontets à couper pour obtenir
ce type de sonnerie.
NOTE : seule la modalité n°1 est certifiée selon les normes EN50131-4
Les modalités de 2 à 8 sont permises par les normes NF en vigueur
seulement si la sirène est installée à l’intérieur des locaux protégés.
3.8 PROGRAMMATION REPORT ALARMES MODULE
PROTECTIONS (L)
Cette fonction permet également de gérer directement sur les bornes TA de la
sirène l’éventuelle alarme de sabotage déclenchée par le module protections
(option). De la sorte, il n’est pas nécessaire d’effectuer le branchement externe
en série des deux contacts. Par défaut, cette fonction est désactivée de façon à
permettre la gestion séparée des deux notifications.
3.9 PROGRAMMATION LED ÉTAT INSTALLATION (M)
Cette fonction permet de désactiver la visualisation de l’état de l’installation à
l’aide de la Led rouge prévu à cet effet. Si la condition est active et que le signal
S est utilisé sur l’installation active, un double clignotement de la Led rouge est
émis toutes les 2,5 secondes. NOTE : Fonction non autorisée par la norme
EN50131.
3.10 PROGRAMMATION LED PANNE (N)
Cette fonction permet de désactiver la visualisation d’éventuelles pannes à
l’aide de la Led jaune prévu à cet effet. Si la fonction est activée, la condition de
panne est visualisée par un clignotement de la Led jaune toutes les 2,5
secondes, uniquement quand l’installation est désactivée.
NOTE : Fonction non autorisée par la norme EN50131.
E
Comptage alarmes
FE.
Désactivé
OU.
Activé
ATTENTION !
DANS LA CADRE DE LA
MARQUE NF ET A2P LA
PROGRAMMATION D’USINE
(E FERME) ESTOBLIGATOIRE
F
Fonction
échafaudage
FE.
Désactivée
OU.
Activé
N°
G
H
I
1
FE.
FE.
FE.
2
FE.
FE.
OU.
3
FE.
OU.
FE.
4
FE.
OU.
OU.
5
OU.
FE.
FE.
6
OU.
FE.
OU.
7
OU.
OU.
FE.
8
OU.
OU.
OU.
L
Report alarmes
FE.
Désactivée
OU.
Activé
M
Visual. État inst.
FE.
Désactivée
OU.
Activé
N
Visual. Panne
FE.
Désactivée
OU.
Activé

17/44 HPA700M
4.0 FONCTION CLIGNOTANT
Sur les modèles HPA700M est monté un clignotant en technologie LED, qui unit une plus grande durée à des
consommations réduites, en permettant une plus grande autonomie de la batterie.
La lumière clignotante vient sur à une vitesse de 1 seconde pendant l'alarme. Si on utilise le signal S (Fonction
non autorisée par la norme EN50131) clignote à 5 secondes d'intervalle après l'alarme pour indiquer la
mémoire d'alarme.
En outre, si elle est activée la fonction d'échafaudage, effectue une double clignotement à un rythme de 2,5
secondes pour indiquer l'état du système actif.
En cas de batterie déchargée (en-dessous du seuil de 11,5V), le clignotement du flash est interrompu pour
préserver l’énergie restante en faveur de l’alarme acoustique.
La sirène dispose de deux LED supplémentaires d’indication, activable moyens programmation (Fonction non
autorisée par la norme EN50131).
La LED ROUGE d’état installation indique la condition logique du signal S :
Eteint : signal S présent, installation désactivée ;
Clignotant : signal S absent, installation activée ;
La LED JAUNE de panne indique la mémorisation de la première anomalie rencontrée en ordre
chronologique (seulement avec signal S présent, ou avec installation désactive) au moyen d’un bref
clignotement chaque 2,5 s.
Il est possible d’obtenir le détail sur la typologie de
panne (qui est signalé par des clignotements
différenciés), avec un bref court-circuit du cavalier
“DEMO” (présent sur le module sirène – voir
paragraphe 3.0).
Le tableau illustre les différents clignotements et
leur signification. Le même niveau de détail est
également affiché une seule fois à chaque
passage du signal S, puis à chaque activation /
désactivation du système. De cette façon, vous
pouvez apprendre la raison de l'anomalie sans
avoir à ouvrir la sirène.
L’effacement de la mémoire s’effectue avec la transition successive du S (activation installation) pour la panne
d’absence alimentation quand celle-ci est rétablie.
Note : au cas où l’on ne désire pas ces indications lumineuses, couper les pontets correspondent (voir
paragraphe 3.9 et 3.10).
5.0 ACCESSOIRES
Les sirènes HPA700M Ils peuvent être équipées de deux accessoires optionnels :
Cage interne en metal
Module protections géré par microprocesseur qui est en mesure de relever des tentatives d’intrusion
avec mousse, perçage (contactation électrique entre les deux cages) et attaques thermiques (seuil fixe
en combinaison avec analyse thermo-vélocimétrie).
ATTENTION : Le module protections doit être utilisé exclusivement avec la cage intérieure.
Nombre de
clignotements
Signification
1
Batterie déchargée
2
Panne batterie
3
Absence d’alimentation remotèe
4
Panne Haut-parleur
5
Panne Flash
6
Panne Module protections (si présent)
7
Panne section anti-mousse module
protections
8
Panne section thermique modules
protections

18/44 HPA700M
5.1 MODULE PROTECTIONS
Sur le module protections est présent un LED vert qui se charge
de fournir deux signalisations :
Indication d’alarme sabotage (simultanée à l’ouverture du
contact de sortie) ;
Mémoire d’alarme ou panne locale (de la première anomalie
rencontrée en ordre chronologique) au moyen de
clignotements différenciés
5.2 CONNEXIONS
Alimenter la fiche en raccordant le fil rouge au
borne “+P”, le fil noir au borne “-“ et le fil blanc à la
borne “D” du module sirène ;
Raccorder la sortie (Contact Tamper) du module
protections à une entrée de type 24h en centrale, ou
utiliser la fonction de report sur les bornes
d'autoprotection sirène (voir paragraphe 3.8) ;
Insérer le faston avec fil bleu (SAB+) sur le
connecteur placé à l’intérieur de la cage interne de
protection ; faire passer le faston avec fil jaune-vert
(SAB-) à travers le trou spécial présent sur la cage ;
Fermer et fixer avec les vis fournies la cage interne de protection ;
Insérer le faston avec fil jaune-vert (SAB-) sur le connecteur placé à l’intérieur du couvercle.
VERIFICATION FONCTIONNELLE
En obscurcissant avec une main les éléments TX et RX du module ou en court-circuitant pendant un
instant les deux faston (fil bleu et fil jaune-vert) l’intensité du LED vert augmentera pendant quelques
instants, pour ensuite rétablir l’état initial.
NOTE : L’effacement de la mémoire s’effectuer avec la transition successive du signal S (activation installation).
Fermer et fixer avec la vis spécialement prévue sur le couvercle externe.
Nombre de
clignotements
Signification
1
Alarme anti-mousse
2
Alarme anti-perforation
3
Alarme thermo-vélocimétrique
4
Panne anti-mousse
5
Panne thermo-vélocimètre
D
Fil ligne données pour le module sirène
SAB-
Fil de connexion au couvercle externe
SAB+
Fil de connexion à la cage interne
-
Fil négatif d’alimentation
+P
Fil positif d’alimentation
CONTACT
TAMPER
Contact sabotage (à raccorder en série
au micro-interrupteur anti-intrusion ou à
une entrée de centrale 24h
LED
NOIR
BLANC
JAUNE-VERT
BLEU
ROUGE
La sortie (Contact Tamper)du module
protections doit être connectée en série
au contact anti-intrusion ou à une
entrée de type “24h” en centrale.
Éléments TX et RX de la protection antimousse
Sortie Tamper
LED
TX
RX
Fil jaune-vert
Fil bleu
Fil jaune-vert
Insertion du module
Borne côté batterie

19/44 HPA700M
6.0 EXEMPLE DE RACCORDEMENT AVEC CENTRALE MP500/4N
BATTERIE
Sortie d’alarme Intrusion
+13.8V
-13.8V
Entrée Panne
24H
Au couvercle externe
A la cage interne
A Ligne 24h dédiée
ou utiliser la
fonction Report
alarmes (voir
paragraphe 3.8)
L’exemple fait référence au model
HPA700M avec programmations
d’usine (lignes double-équilibrées)
BLEU
JAUNE-VERT
BLANC
NOIR
ROUGE

20/44 HPA700M
7.0 EXEMPLE DE RACCORDEMENT AVEC CENTRALE MP500/8 –/16
BATTERIE
+13.8V
-13.8V
Sortie d’alarme Intrusion/Sabotage
Entrée Panne
24H
BLANC
NOIR
ROUGE
JAUNE-VERT
A Ligne 24h dédiée
ou utiliser la
fonction Report
alarmes (voir
paragraphe 3.8)
Au couvercle externe
A la cage interne
L’exemple fait référence au model
HPA700M avec programmations
d’usine (lignes double-équilibrées)
BLEU
