Operating Instructions
iTEMP® TMT111
DE Temperaturtransmitter für Hutschiene (ab Seite 2)
EN Temperature transmitter for DIN rail (from page 8)
FR Transmetteur de température, DIN rail
(à partir de page 14)
IT Trasmettitore di temperatura, DIN rail (da pag. 20)
BA159rc4_titel.fm Page 1 Wednesday, May 8, 2013 3:15 PM

TMT111
2 Endress+Hauser
Inhaltsverzeichnis
1 Sicherheitshinweise............................................................................................................................2
2 Funktion ..............................................................................................................................................3
3 Abmessungen......................................................................................................................................3
4 Montage ..............................................................................................................................................4
5 Verdrahtung auf einen Blick..............................................................................................................5
6 Bedienung............................................................................................................................................6
7 Zubehör................................................................................................................................................7
8 Ergänzende Dokumentation..............................................................................................................7
1 Sicherheitshinweise
Bestimmungs-
gemäße
Verwendung
■Das Gerät ist ein universeller, konfigurierbarer Temperaturtransmit-
ter für Widerstandsthermometer (RTD),Thermoelemente (TC) sowie
Widerstands- und Spannungsgeber.
■Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem
Gebrauch haftet der Hersteller nicht.
■Messsystemen, die im explosionsgefährdetem Bereich eingesetzt
werden, liegt eine separate Ex-Dokumentation bei, die ein fester
Bestandteil dieser Betriebsanleitung ist. Die darin aufgeführten
Installationsvorschriften und Anschlusswerte müssen konsequent
beachtet werden!
■Montage und elektrische Installation des Geräts dürfen nur durch
ausgebildetes Fachpersonal unter besonderer Beachtung dieser
Betriebsanleitung erfolgen.
Temperaturtransmitter iTEMP®TMT111, DIN rail
de
BA00159rc4_de.fm Page 2 Wednesday, May 8, 2013 3:25 PM

TMT111
Endress+Hauser 3
■Der Temperaturtransmitter ist aufgrund seines Aufbaus nicht repa-
rierbar. Für eine spätere Entsorgung beachten Sie bitte die örtlichen
Vorschriften.
■Das Gerät darf nur von einem Netzteil mit energiebegrenztem Strom-
kreis nach IEC 61010-1 gespeist werden: "SELV or Class 2 circuit".
2 Funktion Elektronische Erfassung und Umformung von verschiedenen Eingangs-
signalen in ein analoges Ausgangssignal in der industriellen Tempera-
turmessung. Die Konfiguration des Gerätes erfolgt durch die Verwen-
dung der Konfigurationskits, die als Zubehör erhältlich sind. →7
3 Abmessungen

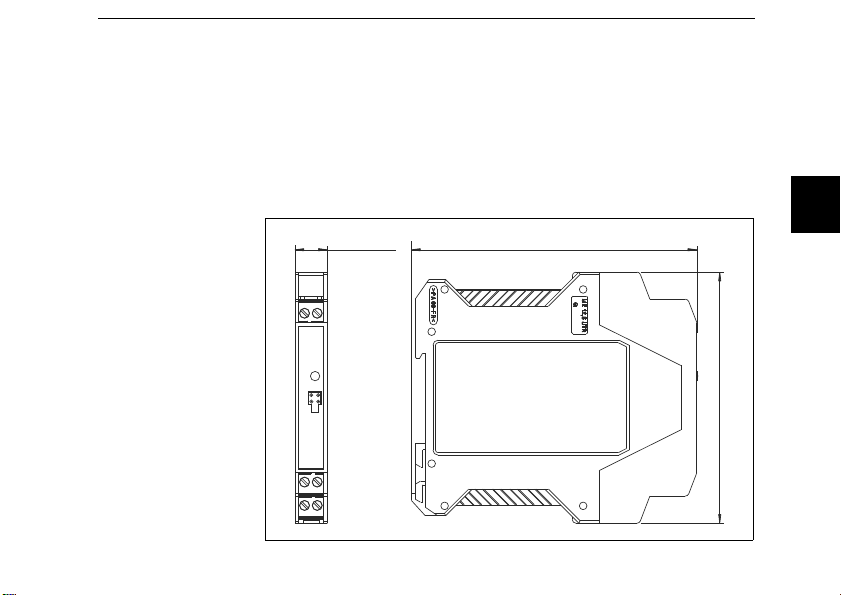

1: Abmessungen in mm (in)
99 (3.9)
112.5 (4.43)12.6 (0.5)
d
de
BA00159rc4_de.fm Page 3 Wednesday, May 8, 2013 3:25 PM

TMT111
4 Endress+Hauser
4 Montage
Einbauhinweise ■Zulässige Umgebungstemperatur:
-40 ... 85 °C (für Ex-Bereich siehe Ex-Zertifikate)
■Einbauort: Montage auf Hutschiene nach IEC 60715 TH35,
z. B. im Schaltschrank
■Einbaulage: keine Einschränkungen

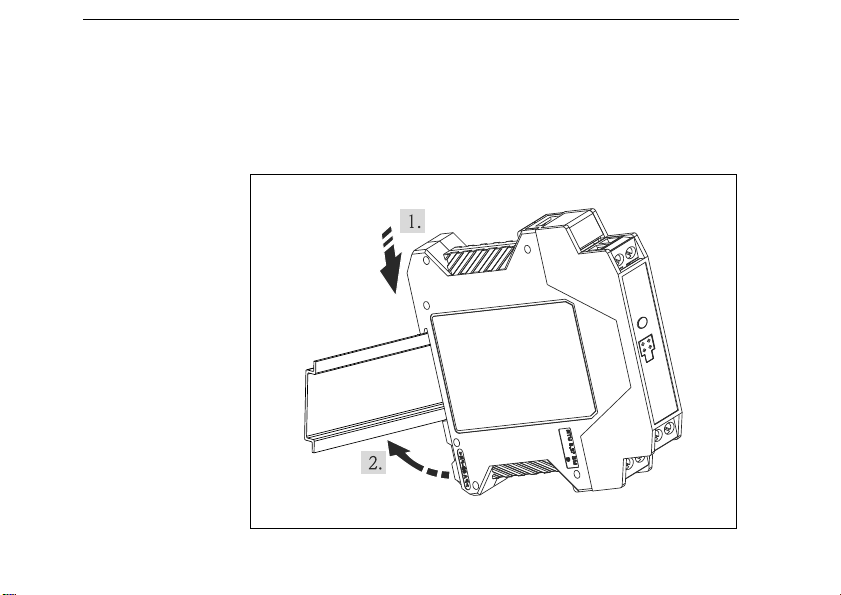

2: Hutschienenmontage: Reihenfolge 1 und 2 beachten
35 mm (1.38”)
IEC 60715
5
6
BA00159rc4_de.fm Page 4 Wednesday, May 8, 2013 3:25 PM

TMT111
Endress+Hauser 5
5 Verdrahtung
auf einen Blick

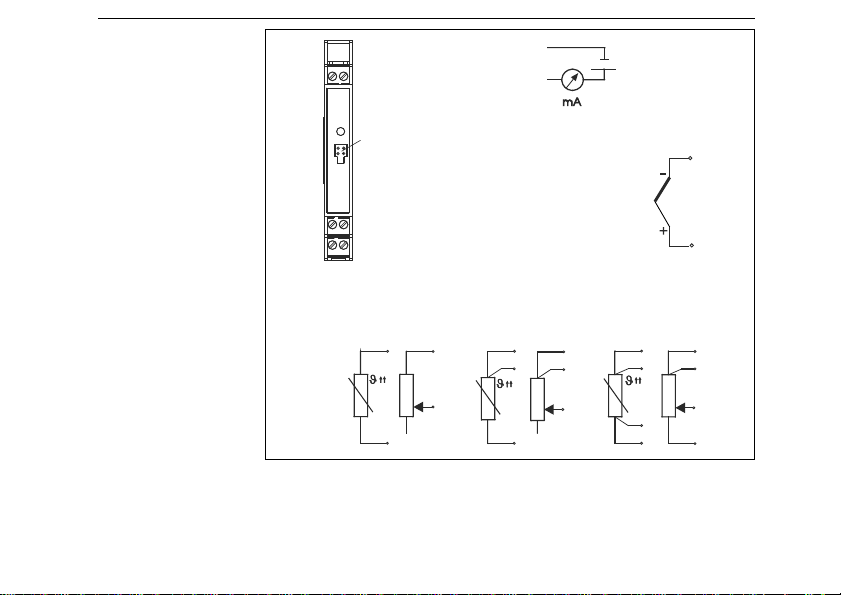

3: Klemmenbelegung
RTD RTD RTD Ω
12...35 V
12...30 V Ex
4...20 mA
GND -
OUT +
TC
q
q
r
r
m
m
m
m
m
m
m
m
n
n
n
oo
o
oo
p
p
p
n
n
nn
p
ΩΩ
SETUP
2-Leiter 3-Leiter 4-Leiter
Option 1:
Weiß/Rot
Weiß/Rot
m
o
n
p
Option 2:
Rot/Weiß
Rot/Weiß
m
o
n
p
BA00159rc4_de.fm Page 5 Wednesday, May 8, 2013 3:25 PM

TMT111
6 Endress+Hauser
Potenzialausgleich Bei abgesetzter Installation im Feldgehäuse ist zu beachten:
Schirmung der Ausgangsseite (Ausgangssignal 4 ... 20 mA) und Schir-
mung der Sensoranschlussseite müssen das gleiche Potential haben!
Bei Einsatz von geerdeten Thermoelementen wird eine Schirmung der
4 ... 20 mA Ausgangsleitung empfohlen. In Anlagen mit großen elektro-
magnetischen Feldern wird eine Schirmung aller Leitungen mit nie-
derohmiger Anbindung am Einbaugehäuse des Transmitters empfohlen.
6 Bedienung Menügeführte Bedienung der PC-Konfigurationssoftware
ReadWin®2000:
Einstellbare Parameter
Standardeinstel-
lungen
■Sensortyp
■Anschlussart (2-, 3- oder 4-Leiterschaltung)
■Messeinheit (°C/°F)
■Messbereichsgrenzen
(abhängig vom ausgewählten Sensortyp)
Erweiterte Ein-
stellungen
■Vergleichsstelle (intern/extern, nur bei TC-Anschluss)
■Temperatur extern (bei TC mit Vergleichsstelle extern)
■Kompensation Leitungswiderstand (0 ... 20 Ω) bei RTD
2-Leiteranschluss
■Fehlerverhalten (≤3,6 mA oder ≥21,0 mA), bei Einstel-
lung ≥21,0 mA ist Ausgang ≥21,5 mA garantiert
■Ausgang (4 ... 20 mA / 20 ... 4 mA)
■Filter, beliebig zwischen 0 und 8 s)
■Nullpunkt, Offset (-9,9 ... +9,9 K)
■TAG (Messstellenbezeichnung)
Servicefunktionen ■Simulation Analogausgang: (Ein/Aus)
■Passwortvergabe
BA00159rc4_de.fm Page 6 Wednesday, May 8, 2013 3:25 PM

TMT111
Endress+Hauser 7
Bei angeschlossenem Schnittstellenkabel (siehe Kap. ’Zubehör’)
werden die technischen Spezifikationen (z. B. Messabweichung)
nicht eingehalten. Trennen Sie daher während des Messbetriebs
die Verbindung über das Schnittstellenkabel zwischen
Transmitter und PC.
Ausführliche Informationen zur Konfiguration über ReadWin®2000 fin-
den Sie in der Online-Dokumentation dieser PC-Software.
7 Zubehör ■Schnittstellenkabel (USB-Stecker) Commubox FXA291,
Bestell-Code: 51516983
■TXU10-AA: Setup-Programm ReadWin®2000 und PC-Schnittstel-
lenkabel mit 4-poligem USB-Stecker;
Bestell-Code: TXU10-AA
ReadWin®2000 kann kostenlos direkt vom Internet unter folgender
Adresse geladen werden: www.endress.com/readwin
8 Ergänzende
Dokumenta-
tion
Technische Information iTEMP®TMT111, DIN rail:
(TI135R/09/de)
BA00159rc4_de.fm Page 7 Wednesday, May 8, 2013 3:25 PM

TMT111
8 Endress+Hauser
Table of contents
1 Safety notes.........................................................................................................................................8
2 Function...............................................................................................................................................9
3 Dimensions..........................................................................................................................................9
4 Installation ........................................................................................................................................10
5 Wiring overview................................................................................................................................11
6 Operation...........................................................................................................................................12
7 Accessories ........................................................................................................................................13
8 Supplementary documentation .......................................................................................................13
1 Safety notes
Correct use ■The unit is a universal, presettable temperature transmitter for resi-
stance thermometer (RTD), thermocouple (TC) as well as resistance
and voltage sensors.
■The manufacturer cannot be held responsible for damage caused by
misuse of the unit.
■Separate Ex documentation is contained in this operating manual for
measurement systems in hazardous areas. The installation conditions
and connection values indicated in these instructions must be follo-
wed!
■Installation and wiring of the unit must only be carried out by trained
skilled personnel and only in conjunction with these operating
instructions.
Temperature transmitter iTEMP®TMT111, DIN rail
en
BA00159rc4_en.fm Page 8 Wednesday, May 8, 2013 3:23 PM

TMT111
Endress+Hauser 9
■Due to its construction, the transmitter cannot be repaired. When dis-
posing of the transmitter, please take note of the local disposal regu-
lations.
■The unit must only be powered by a power supply that operates using
an IEC 61010-1 compliant energy limited circuit: "SELV or Class 2 cir-
cuit"
2 Function Electronic monitoring andtransformationof various input signals into an
analog output signal in industrial temperature measurement. Settin up
of the transmitter is done using one of the configuration sets. These are
available as accessories. →13
3 Dimension

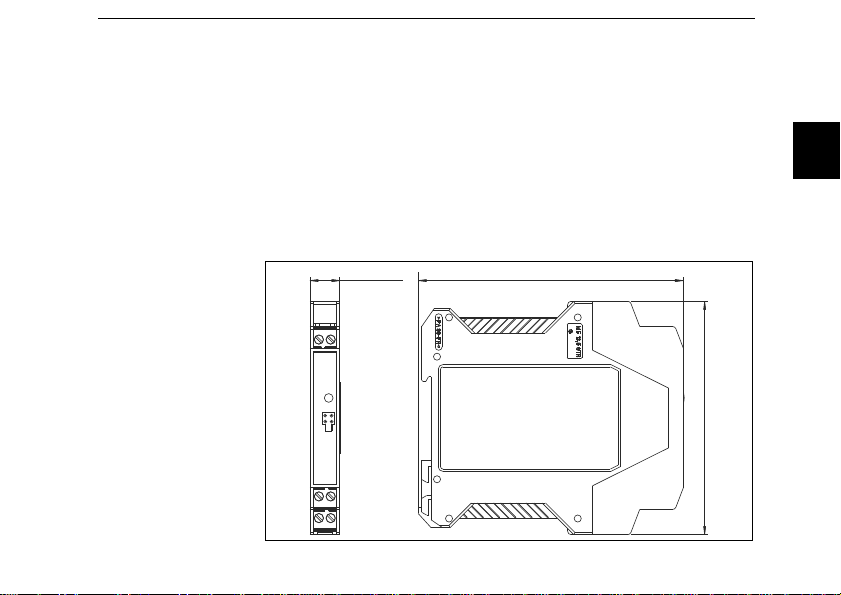

1: Dimensions in mm (in)
99 (3.9)
112.5 (4.43)12.6 (0.5)
en
BA00159rc4_en.fm Page 9 Wednesday, May 8, 2013 3:23 PM

TMT111
10 Endress+Hauser
4 Installation
Installation
conditions
■Ambient temperature:
-40 to 85 °C (-40 to 185 °F). For Ex-area see Ex-Certification
■Installation area: Installation on DIN rail according to IEC 60715
TH35, e.g. in control panel
■Installation angle: No limit

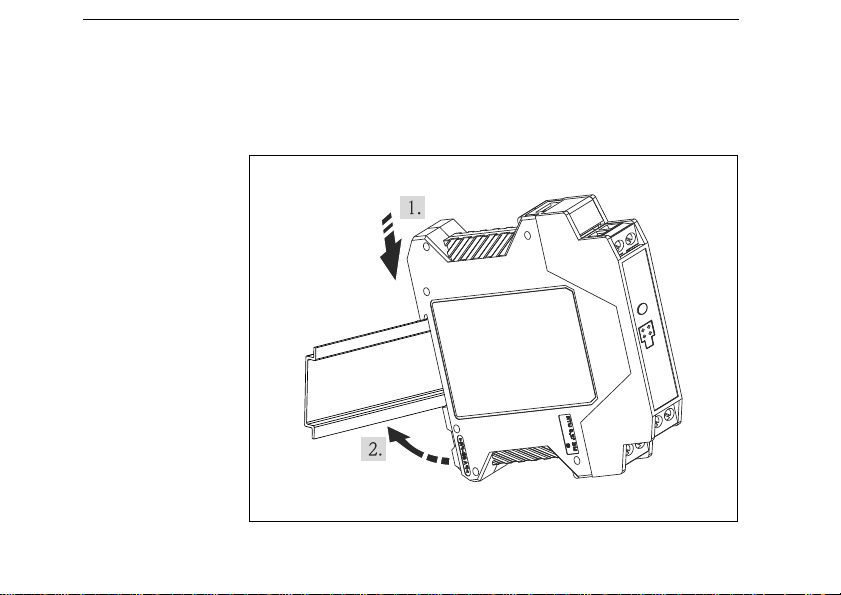

2: Installation on DIN rail: follow sequence 1 and 2
35 mm (1.38”)
IEC 60715
5
6
BA00159rc4_en.fm Page 10 Wednesday, May 8, 2013 3:23 PM

TMT111
Endress+Hauser 11
5 Wiring
overview
3: Terminal layout
RTD RTD RTD Ω
12...35 V
12...30 V Ex
4...20 mA
GND -
OUT +
TC
q
q
r
r
m
m
m
m
m
m
m
m
n
n
n
oo
o
oo
p
p
p
n
n
nn
p
ΩΩ
SETUP
2-wire 3-wire 4-wire
Option 1:
White/Red
White/Red
Option 2:
Red/White
Red/White
m
o
n
p
m
o
n
p
BA00159rc4_en.fm Page 11 Wednesday, May 8, 2013 3:23 PM

TMT111
12 Endress+Hauser
Potential levelling Please take note when installing the transmitter remotely in a field
housing: The screen on the 4 to 20 mA signal output must have the same
potential as the screen at the sensor connections!
When using earthed thermocouples screening of the output 4 to 20 mA
cable is recommended. In plants with strong electromagnetic fields
screening of all cables with a low ohm connection to the transmitter
housing is recommended.
6 Operation PC-Configuration software ReadWin®2000 interactive menu operation:
Presettable parameters
Standard settings ■Sensor type
■Connection (2-, 3- or 4-wire connection)
■Units (°C/°F)
■Measurement range limits (depends on selected sensor
type)
Expanded settings ■Cold junction compensation
(internal/external on TC connection)
■Temperature external
(on TC with cold junction compensation external)
■Compensation resistance (0 to 20 Ω) on
2-wire connection
■Fault condition reaction (≤3.6 mA or ≥21.0 mA), for
configuration ≥21.0 mA, output ≥ 21.5 mA is
guaranteed
■Output (4 to 20 mA / 20 to 4 mA)
■Filter, optional from 0 to 8 s
■Zero point, offset (-9.9 to +9.9 K / -18 to +18 °F)
■TAG (Measurement point description)
BA00159rc4_en.fm Page 12 Wednesday, May 8, 2013 3:23 PM

TMT111
Endress+Hauser 13
When the interface cable is connected (see chapter ’Accessories’),
the technical specifications (e.g. measured error) are not
observed. For this reason, during operation disconnect the
connection via the interface cable between the transmitter and PC.
For detailed ReadWin®2000 operating instructions please read the
online documentation contained in the ReadWin®2000 software.
7 Accessories Configuration sets:
■PC interface cable (USB-plug) Commubox FXA291;
order-code: 51516983
■TXU10-AA: Setup software ReadWin®2000 and PC serial interface
cable with 4-pole USB-plug;
order-code: TXU10-AA
ReadWin®2000 can be downloaded free of charge from the Internet
from the following address: www.endress.com/readwiness.com/
readwin
8 Supplementary
documenta-
tion
Technical information iTEMP®TMT111, DIN rail:
(TI135R/09/en)
Service functions ■Simulation analog output (on/off)
■Password assignment
Presettable parameters
BA00159rc4_en.fm Page 13 Wednesday, May 8, 2013 3:29 PM

TMT111
14 Endress+Hauser
Sommaire
1 Conseils de sécurité ..........................................................................................................................14
2 Principe de fonctionnement.............................................................................................................15
3 Dimensions........................................................................................................................................15
4 Montage ............................................................................................................................................16
5 Raccordement....................................................................................................................................17
6 Exploitation .......................................................................................................................................18
7 Accessoires ........................................................................................................................................19
8 Documentation complémentaire.....................................................................................................19
1 Conseils de sécurité
Utilisation
conforme à l’objet
■L’appareil est un transmetteur de température universel configurable
qui peut recevoir les signaux de thermorésistances (RTD), thermo-
couples (TC), résistances et tensions.
■La garantie du fabricant ne couvre pas les dommages résultant d’une
utilisation non conforme.
■Les systèmes de mesure pour zones explosibles sont fournis avec une
documentation Ex spéciale qui fait partie intégrante du présent
manuel. Les consignes d’installation et de raccordement qui y figu-
rent doivent être impérativement respectées.
■Le montage, l’installation électrique et la mise en service de l’appareil
ne doivent être efféctués que par un personnel qualifié et autorisé, qui
aura impérativement lu ce manuel et en suivra les instructions.

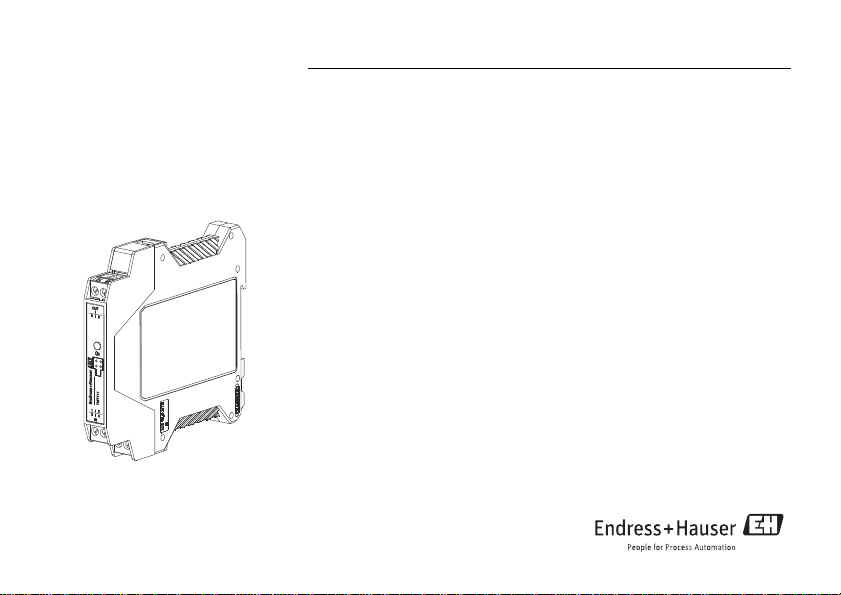

Transmetteur de température iTEMP®TMT111, DIN rail
fr
BA00159rc4_fr.fm Page 14 Wednesday, May 8, 2013 3:23 PM

TMT111
Endress+Hauser 15
■De par sa conception, le transmetteur n’est pas réparable. Pour la
mise au rebut, tenir compte des normes locales en vigueur.
■L'appareil doit obligatoirement être alimenté par une alimentation
stabilisée selon CEI 61010-1: "SELV or Class 2 circuit".
2 Principe de
fonctionne-
ment
Acquisition et conversion électroniques des signaux d’entrée en un signal
de sortie analogique pour la mesure de température industrielle. La
configuration du transmetteur est réalisée à l'aide du kit de configuration,
disponible comme accessoire. →19
3 Dimensions
1: Dimensions en mm (in)
99 (3.9)
112.5 (4.43)12.6 (0.5)
fr
BA00159rc4_fr.fm Page 15 Wednesday, May 8, 2013 3:23 PM

TMT111
16 Endress+Hauser
4 Montage
Conditions de
montage
■Température ambiante :
-40 à 85 °C (pour zone Ex, voir certificat Ex)
■Position de montage :
Montage sur rail profilé selon CEI 60715 TH35, par ex. en armoire
électrique
■Implantation : Pas de restriction
2: Montage sur rail profilé : respecter l’ordre 1 et 2
35 mm (1.38”)
IEC 60715
5
6
BA00159rc4_fr.fm Page 16 Wednesday, May 8, 2013 3:23 PM

TMT111
Endress+Hauser 17
5 Raccordement
3: Occupation des bornes
RTD RTD RTD Ω
12...35 V
12...30 V Ex
4...20 mA
GND -
OUT +
TC
q
q
r
r
m
m
m
m
m
m
m
m
n
n
n
oo
o
oo
p
p
p
n
n
nn
p
ΩΩ
SETUP
2-fils 3-fils 4-fils
Option 1:
blanc/rouge
blanc/rouge
Option 2:
rouge/blanc
rouge/blanc
m
o
n
p
m
o
n
p
BA00159rc4_fr.fm Page 17 Wednesday, May 8, 2013 3:23 PM

TMT111
18 Endress+Hauser
Compensation de
potentiel
Dans le cas d'un montage séparé en boîtier de terrain, prière de noter :
Le blindage côté sortie (signal de sortie 4…20 mA) et le blindage côté
capteur doivent être au même potentiel. Lors de l'utilisation de thermo-
couples mis à la terre, un blindage de la sortie 4...20 mA est recom-
mandé. Pour les installations avec champs magnétiques importants, il est
conseillé de procéder au blindage de toutes les lignes avec liaison à basse
impédance au boitier du transmetteur.
6 Exploitation Configuration par menu du logiciel PC ReadWin®2000 :
Paramètres configurables
Configuration
standard
■Type de capteur
■Type de raccordement (2, 3 ou 4 fils)
■Unité de mesure (°C/°F)
■Limites de gamme de mesure (en fonction du type de
capteur choisi)
Configuration
avancée
■Point de référence interne/externe (pour TC)
■Température externe (pour TC avec point de référence
externe)
■Compensation résistance de ligne (0 à 20 Ω) raccorde-
ment 2 fils
■Comportement en cas de défaut (≤3,6 mA ou
≥21,0 mA), pour réglage ≥21,0 mA, sortie ≥21,5 mA
garantie
■Sortie (4...20 mA / 20...4 mA)
■Filtre, au choix entre 0 et 8 s
■Zéro, offset (-9,9...+9,9 K)
■Désignation du point de mesure / TAG
BA00159rc4_fr.fm Page 18 Wednesday, May 8, 2013 3:23 PM

TMT111
Endress+Hauser 19
Lorsque le câble d'interface est raccordé (voir ’Accessoires’), les
spécifications techniques (par ex. écart de mesure) ne sont pas
respectées. Pendant la mesure, il faut donc déconnecter le câble
d'interface reliant le transmetteur au PC.
Des informations détaillées sur la commande via ReadWin®2000
figurent dans la documentation en ligne du logiciel.
7 Accessoires ■Câble interface (connecteur USB) Commubox FXA291;
Référence : 51516983
■TXU10-AA : logiciel de configuration ReadWin®2000 et câble inter-
face PC avec connecteur USB 4 broches ;
Référence : TXU10-AA
ReadWin®2000 peut être chargé gratuitement directement d’Internet à
l’adresse suivante : www.endress.com/readwin
8 Documenta-
tion
complémen-
taire
Information technique iTEMP®TMT111, DIN rail :
(TI135R)
Option de service ■Simulation sortie analogique (on/off)
■Attribution de mot de passe
Paramètres configurables
BA00159rc4_fr.fm Page 19 Wednesday, May 8, 2013 3:23 PM

TMT111
20 Endress+Hauser
Sommario
1 Note sulla sicurezza ......................................................................................................................... 20
2 Funzione ............................................................................................................................................21
3 Dimensioni ........................................................................................................................................21
4 Installazione .................................................................................................................................... 22
5 Panoramica dei cablaggi ..................................................................................................................23
6 Funzionamento................................................................................................................................ 24
7 Accessori ..........................................................................................................................................26
8 Documentazione supplementare.................................................................................................... 26
1 Note sulla
sicurezza
Uso corretto ■L'unità è costituita da un trasmettitore di temperatura preimpostabile
e universale per termoresistenze (RTD), termocoppie (TC) e sensori di
resistenza e tensione.
■Il produttore declina qualsiasi responsabilità per danni causati da un
uso improprio dell'unità.
■In allegato a questo manuale di funzionamento viene fornita anche
una documentazione Ex per sistemi di misura destinati a essere
impiegati in Aree pericolose. Le istruzioni relative alle condizioni di
installazione e i valori di connessione indicati in queste istruzioni
devono essere osservati scrupolosamente.
Trasmettitore di temperatura iTEMP®TMT111, guida DIN
it
