ensto One Home EVH161B-HC000 User manual

RAK135B
2022-09-12
© 2021 Ensto Chago
FIN
SWE
ENG
ITA
FRA
LAV
NOR
User Guide.........................................2
Käyttöohje.........................................9
Bruksanvisning..............................16
Bedienungsanleitung. ................23
Guide d’utilisation........................30
Manuale Utente. ...........................37
Lietotāja pamācība. .....................44
Brukerveiledning..........................51
DEU
Ensto One Home

RAK135B / 2022-09-12
2 / 60
2. Safety Instructions
WARNING
Danger of electric shock! Risk of re!
• People who are not able to operate according to the instructions must not use this charging station.
• Do not use this charging station, if the charging station itself or the charging cable appears to be dam-
aged.
• The installation must only be done by a qualied professional.
User Guide
1. Ensto One Home Features
Available features depend on the charging station model.
3. Intended Use
• The charging station is intended for charging electric vehicles, both plug-in hybrids and full battery elec-
tric vehicles.
• Do not connect to the charging station other devices, such as power tools.

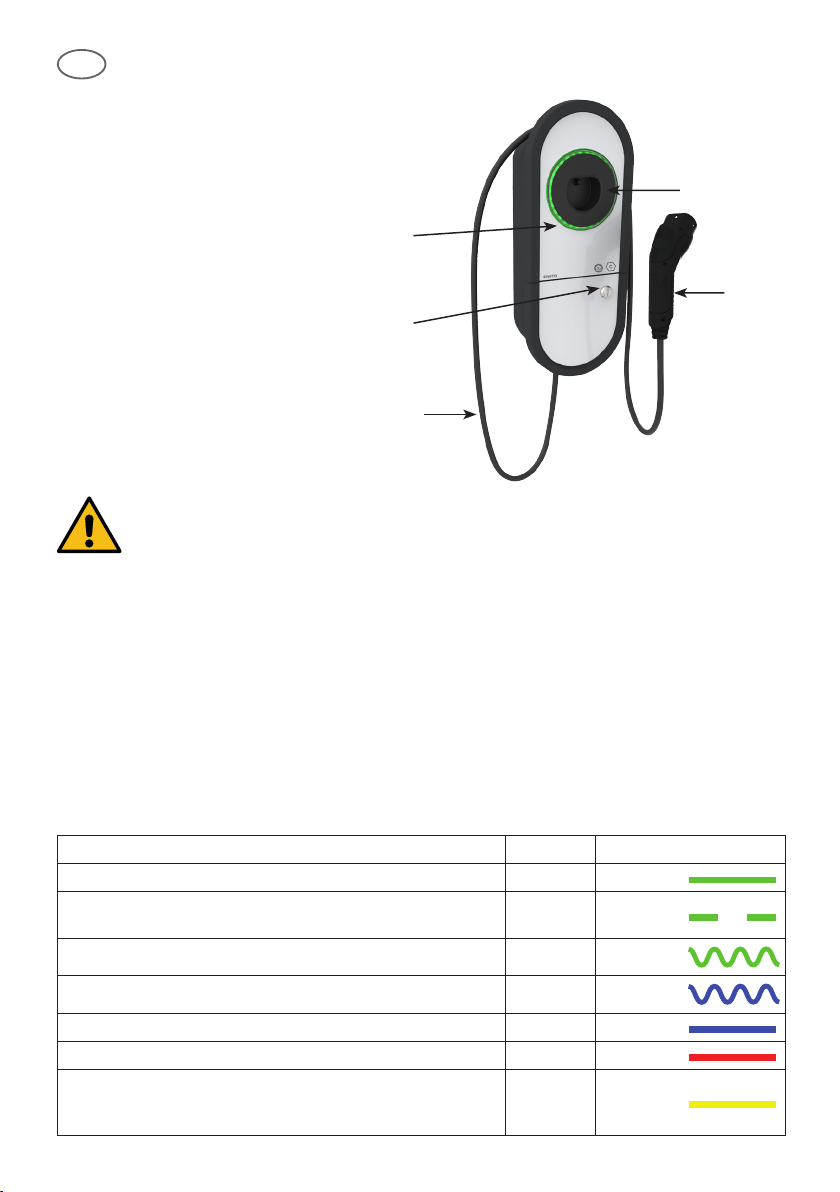

4. User Interfaces
Charging station status LED light LED operation
The charging station is free and ready to use Green Stable
While you connect the charging cable Green Flashing
twice
Your vehicle is connected, charging has not started Green Waving
Your vehicle is connected, charging starts Blue Waving
Charging ongoing Blue Stable
Error state Red Stable
Software update of the charging station is ongoing.
Do not switch o the power or use the charging station during
the update.
Yellow Stable
4-color LED indicates the
charging station’s status
Plug holder
Screw xing /
mechanical hatch lock
(depending on the model)
Plug
Fixed charging
cable
ENG

RAK135B / 2022-09-12 3 / 60

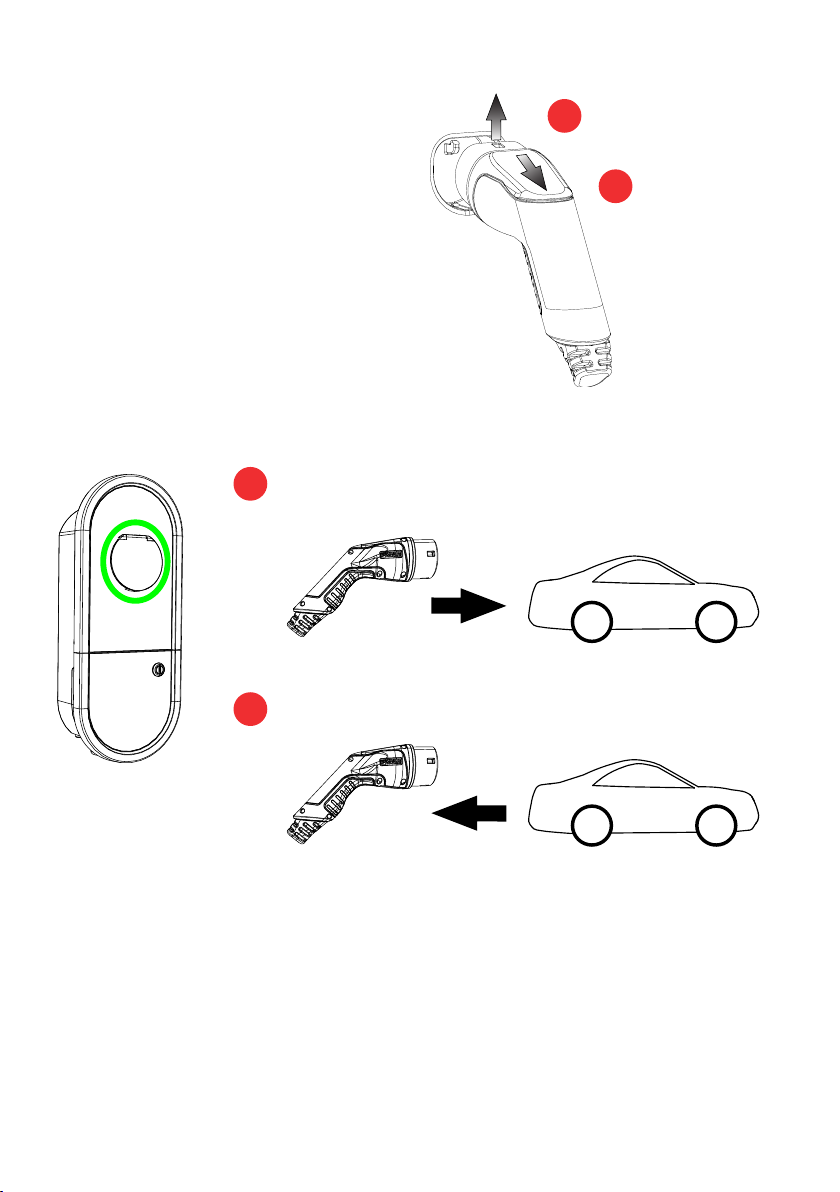

5. Fixed charging cable
Ensto One Home charging stations are
equipped with a xed charging cable.

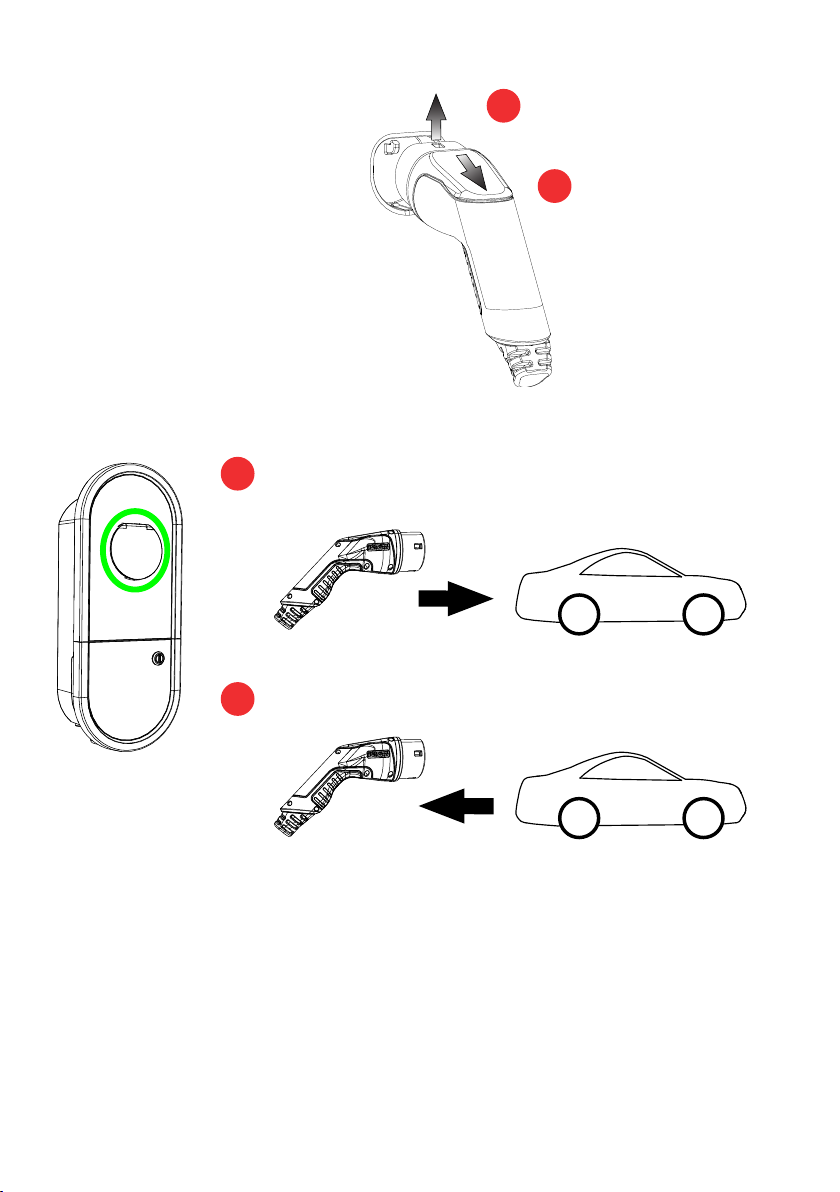

6. Charging in“Free charging”mode
Start charging
Remove the plug from the plug holder.
Plug in your electric vehicle.
The LED indicator turns to stable blue.
Stop charging
Unplug your electric vehicle.
Put the plug back into the holder.
7. Charging in“Authorized”mode
Start charging
• Remove the plug from the plug holder.
• Plug in your electric vehicle.
• Open the Charger Control application on your mobile device.
• Press“Start”on the application.
Stop charging
• Open the Charger Control application on your mobile device.
• Press“Stop”on the application.
• Unplug your electric vehicle.
• Put the plug back into the plug holder.
Plug holder
Plug
Lift the plug upwards to
release it from the hook.
Pull the plug
outwards.
1
2
1
2

RAK135B / 2022-09-12
4 / 60
9. Maintenance / Preventive maintenance instructions
Do these maintenance actions once a year or as necessary.
With well-done maintenance you can ensure a long lifetime of the charging station and keep the warranty
valid.
X Maintenance action
Clean possible dirt and dust from the surface of the charging station.Wipe carefully with a moist cloth.
Examine the charging plug and the charging cable for wear out or mechanical damage.
The charging plug and cable must only be replaced by a qualied professional.
Software update, if necessary. The software update takes at least 15 - 20 minutes.
Do not switch o the power or use the charging station during the update.
Test the residual current device. Comply local requirements for testing interval, but test the device at
least once every six months.
10. Residual current device testing instructions
EVH161B-HC000 / EVH321B-HC000 / EVH163B-HC000 / EVH323B-HC000:
Test the residual current device at the supply line.
EVH161B-HCR00 / EVH321B-HCR00 / EVH163B-HCR00 / EVH323B-HCR00:
• The combined device with residual current circuit breaker and over current protection (RCBO) is located
in the installation box.
• Open the installation box hatch.
• Press the TEST button.
• The rocker turns to 0position.
• Turn the rocker back to Iposition.
• If a fault occurs, contact an electrician.
8. Load Management
8.1. Dynamic Load Management
You can use this feature if a compatible energy meter is connected to your charging station and to your prop-
erty’s electrical supply.
The energy meter measures the total power consumption in your property. If some other load over the set
maximum current for load management is added when charging is ongoing, the charging station will decrease
the charging current. If the total power consumption reaches the allowed maximum power of your property,
the charging interrupts until the total power consumption has decreased to a value at which the charging can
continue.
You can see the real time charging current from the Charger Control Application.
You can enable / disable this feature from the Charger Control Application.
8.2. External control
You can use this feature if an external control device is connected to your charging station. The override func-
tion depends on the connected devices. It can be for example a load management system for your entire
property or a switch or a timer that controls your charging station.
Please study the user instructions for the connected devices.
You can enable / disable this feature from the Charger Control Application.

RAK135B / 2022-09-12 5 / 60
11. Warranty
Warranty conditions, see the product card on www.ensto.com/building-systems
13. Disposal
Do not dispose of electrical and electronic devices including their accessories with the household
waste.
• When the charging station is at the end of its life cycle, it must be disposed of properly according to local
recycling guidelines.
• The charging station’s cardboard packing is suitable for recycling.
• Dispose of the plastic wrap with the household waste or according to local recycling guidelines.
12. Declaration of Conformity
Hereby, Ensto Chago Oy declares that the Ensto One charging stations are in compliance with the Directive
2014/53/EU. The full text of the EU declaration of conformity is available on request. Please see contact infor-
mation on www.ensto.com/building-systems
14. Charger Control Application
• With the Charger Control application you can control your charging station and change the settings of
your charging station.
• Bluetooth technology is used for the wireless connection.
• The range in free space is approximately 5m.
Note! Do not change the settings while charging is in progress.
14.1. Installing the application
• Download the Charger Control application from Apple Store or Google Play.
Android version 5.0 and above
iOS version 8.0 and above
Charger Control

RAK135B / 2022-09-12
6 / 60
Pairing procedure
1. First switch o the charging station from the
main switch and then switch it on again.
2. Start the pairing procedure within 3 minutes.
3. Open the application.
4. Go to“Devices”.
5. Select from “Discovered Devices” the charging
station you want to pair with your mobile.
6. If the pairing fails the rst time, try again start-
ing from step 1.
7. When the pairing is completed, you can nd
your charging station in“Devices / My Devices”.
14.2. Pairing the charging station with your mobile device
Up to 8 mobile devices can be paired to the charging station. Obey the pairing procedure above for every new
mobile device. Re-boot (power on / power o) is required also if you want to introduce another mobile ap-
plication to the charging station.
Only one mobile device can be connected to the charging station.The charging station is shown grey on other
paired mobile devices, which are within the Bluetooth range.
When you unpair an iOS device, it must also be manually removed from the charging station’s Bluetooth set-
tings.

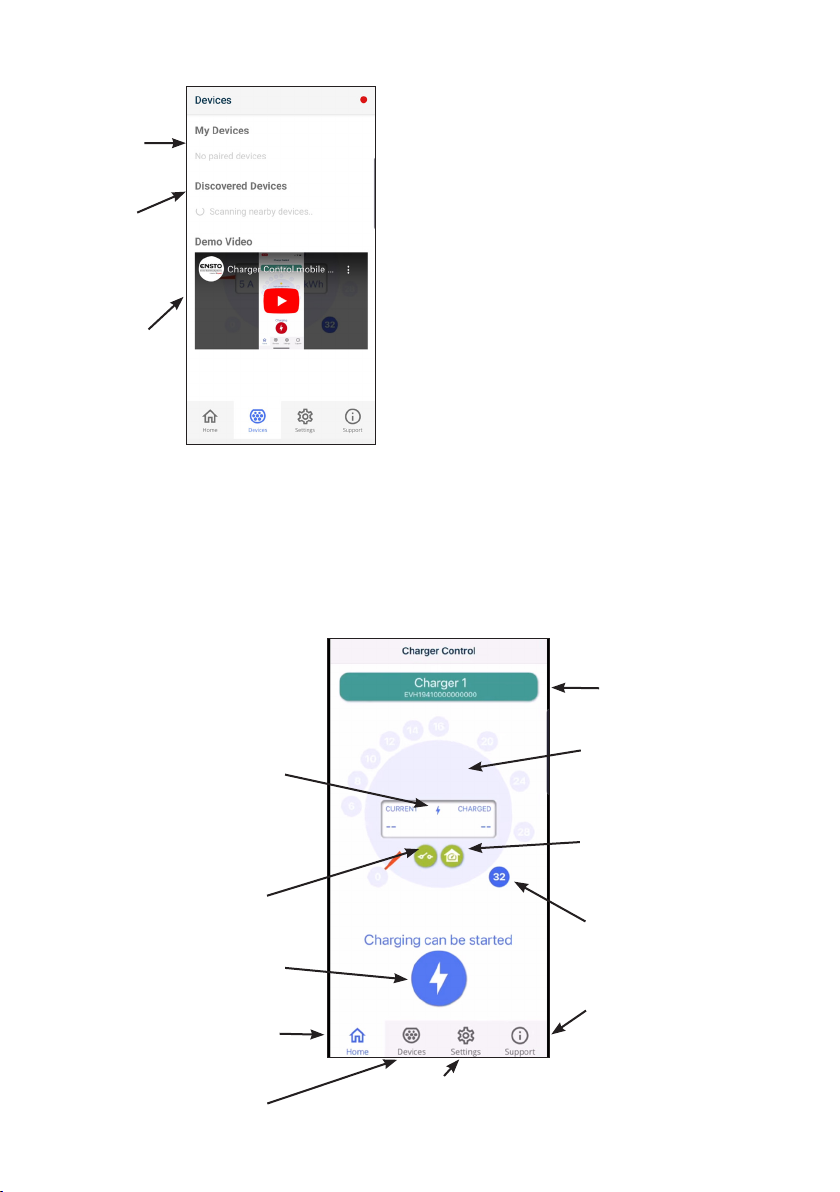

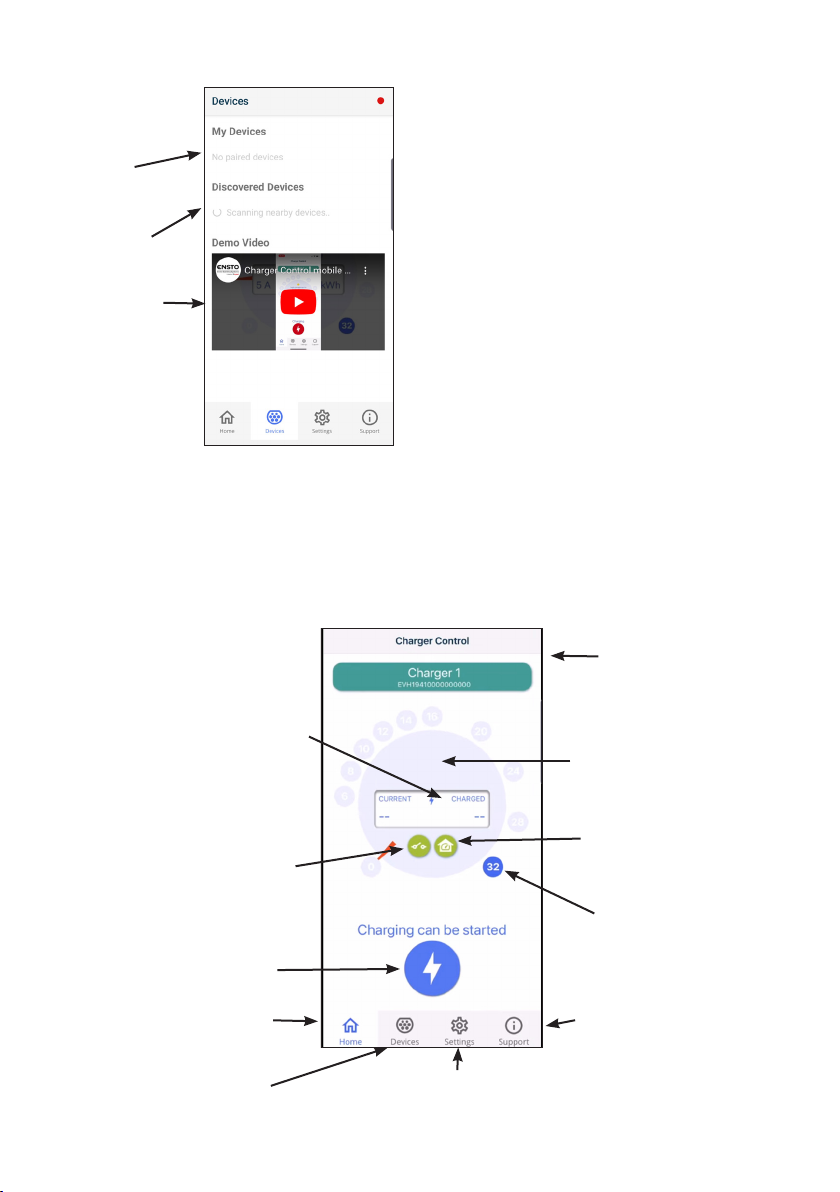

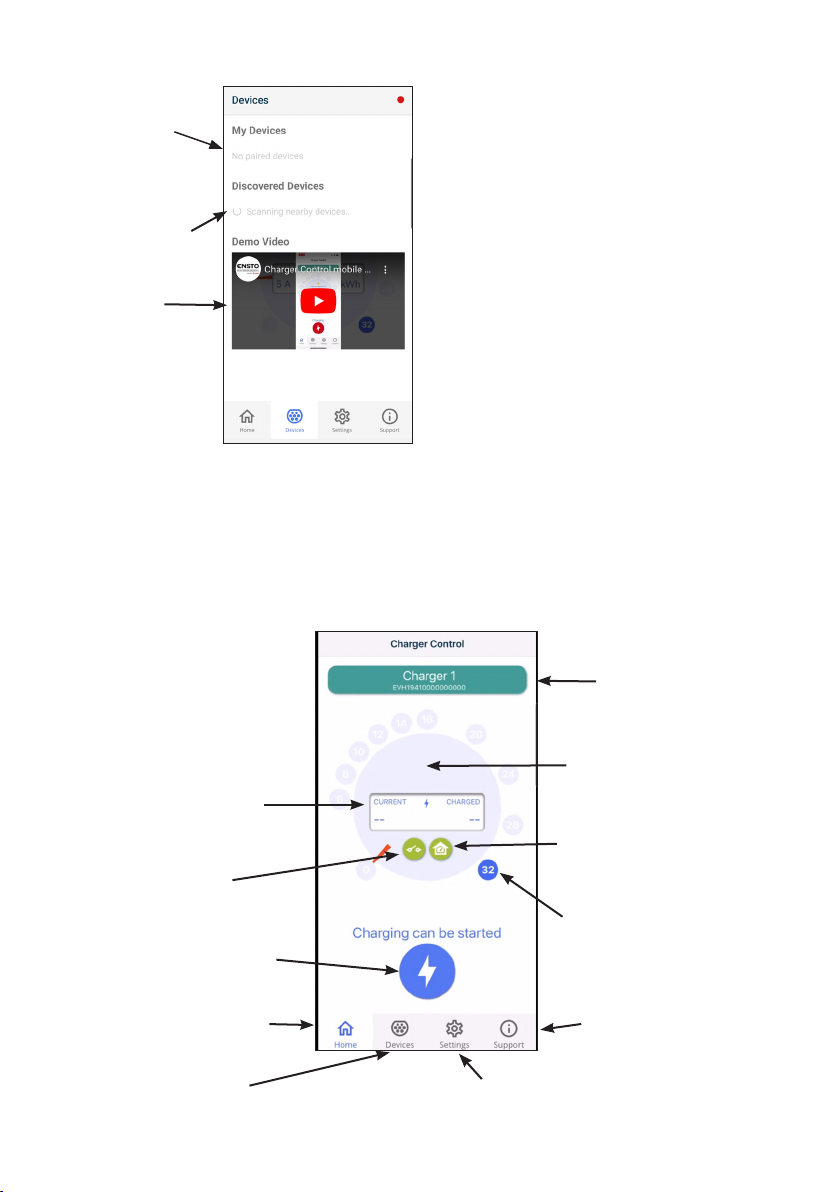

14.3. Application user interface
Paired charging
stations
Available charging
stations
Demonstration
video
Start / Stop charging
Charging current / Charged energy
Tap this icon to access the
“Current Breakdown”menu.
My devices
Discovered devices
Demonstration video
Connected charging
station
Online manuals
Language
Application version
ECPP API version
Home screen
Charger settings
Load management settings - external meter and override mode
Information about rmware updates and versions
Dynamic load
management
External control
Max. charging
current
Possible notications
regarding your charging
event

RAK135B / 2022-09-12 7 / 60
Note! If you have a 3-phase charging station (EVH163B... / EVH323B...) and all phases are connected, the ap-
plication shows the highest charging current and the charged energy is calculated from that value. The actual
total charged energy may be lower than calculated.
14.5. Changing the maximum charging current
• The nominal charging current depends on the charging station model.
• If your installer has set the maximum charging current to a lower value, it is due to restrictions on the
installation site.
• You can charge your vehicle at a lower current than the set maximum value. Notice that in that case it
takes longer to charge your vehicle fully.
• You can set the charging current from the home screen or “Settings/ Charger/ Max. charging current”.
14.4. Changing the operating mode
• The default setting for the charging station is“Free charging”.
• You can change the operating mode to “Authorized”in “Settings/Charger/Operation mode”.
• In the “Authorized”mode you start and stop charging with the application.
Do not change the settings marked with PRO. These settings must only be changed by a
qualied professional.
14.8. Error messages
At error state, an error code appears on the screen of your mobile device. If you need to contact Ensto Chago
related to faulty operation of the charging station, go rst to “Settings/Charger/Error log”. Save the error log
information before contacting. This information helps the technical support and maintenance to resolve the
issue.
Note! In some situations the charging station automatically returns to normal operation within approximately
5 minutes after disconnecting the charging cable.
Please see the following table for the cause and corrective actions.
14.6. Property energy meter
You can enable / disable the external meter from“Settings/Load Management/Property energy meter”.
14.7. External control
You can enable / disable the override mode from “Settings/Load Management/External control (Dry con-
tact)”.

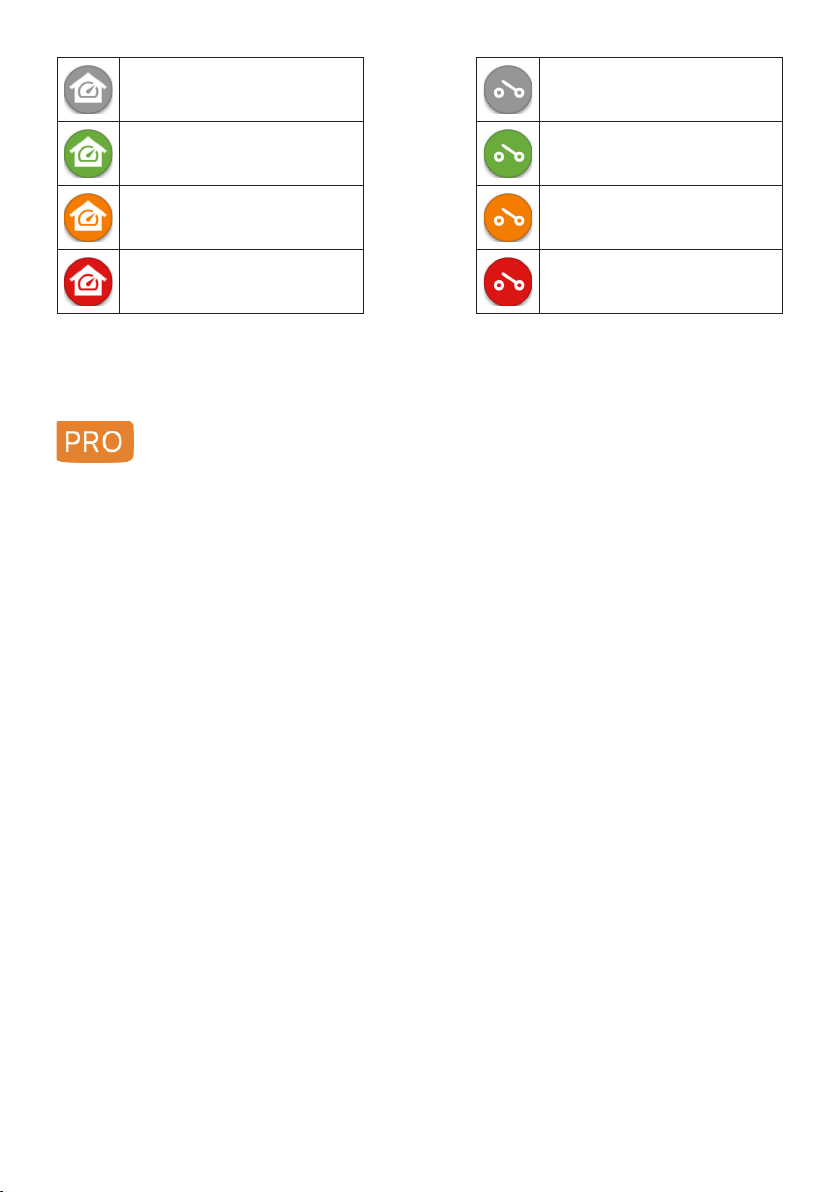

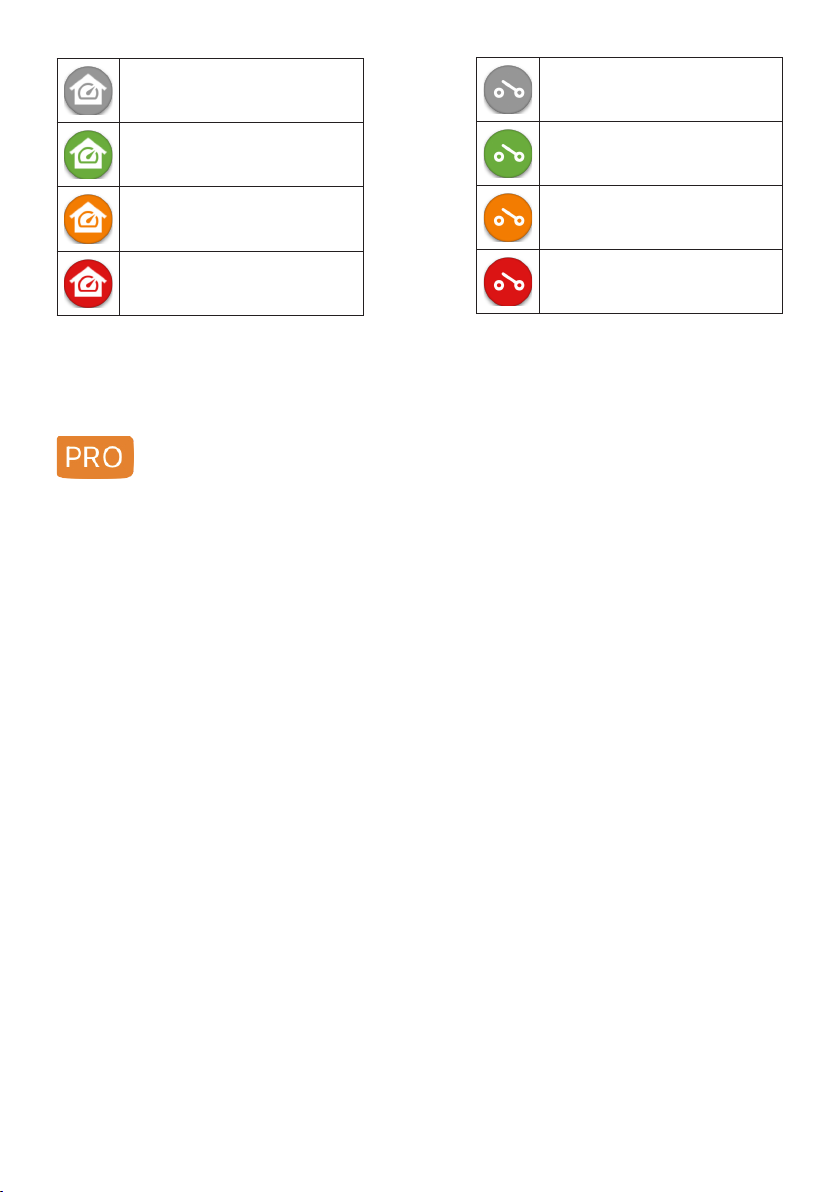

Dynamic load management is
disabled
Dynamic load management is
enabled
Dynamic load management is
delaying or limiting the charging
Error
External control is disabled
External control is enabled
External control is delaying or
limiting the charging
Error

RAK135B / 2022-09-12
8 / 60
Code Cause Corrective action
E01 The charging station has received incorrect
information from the vehicle.
Switch o the charging station from the main
switch and then switch it on again. If the error oc-
curs again, contact service.
E02 The fault current detection sensor is defec-
tive. Contact service.
E03 The charging station has an internal mal-
function. Contact service.
E04 The charging station has an internal mal-
function. Contact service.
E05 The charging station has detected fault cur-
rent in the charging circuit.
Switch o the charging station from the main
switch and then switch it on again. If the error oc-
curs again, contact service.
E06 A fault in the charge contactor has tripped
the system’s protection device RCD / RCBO.
Turn on the protection device RCD / RCBO. If the er-
ror occurs again, contact service.
E07
The charging station was unable to identify
the current-carrying capacity of the charg-
ing cable.
The charging cable may be defective. Restart the
charging station. If the error occurs again, try charg-
ing with another charging cable.
E08 The charging station has detected a mal-
function in the vehicle.
Switch o the charging station from the main
switch and then switch it on again. If the error oc-
curs again, take your vehicle to service. If possible,
try charging another vehicle.
E09 The charging station is overheated.
Let the charging station cool down and try again. If
the charging station is in an exceptionally warm en-
vironment, try lowering the ambient temperature.
E10 The vehicle has exceeded the permitted
charging current.
Switch o the charging station from the main
switch and then switch it on again. If the error oc-
curs again, take your vehicle to service. If possible,
try charging another vehicle.
E11 The charging station has a malfunction. Contact service.
E12 The charging station has detected a soft-
ware error. Contact service.
E13 The charging station has detected a short
circuit in the charging cable.
The charging cable may be defective. Switch o
the charging station from the main switch and
then switch it on again. If the error occurs again, try
charging with another charging cable.
E15 The charging station has an internal mal-
function.
Switch o the charging station from the main
switch and then switch it on again. If the error oc-
curs again, contact service.
E18 A fault in the charge contactor has tripped
the system’s protection device RCD / RCBO.
Turn on the protection device RCD / RCBO. If the er-
ror occurs again, contact service.
E19
The vehicle has performed an operation
that is not supported by the charging sta-
tion.
The charging station and the vehicle are incompat-
ible with certain features. The charging station can
partially charge the vehicle. The incompatibility will
not damage the charging station or the vehicle.
E21 The control circuit on the charge contactor
has a malfunction.
Switch o the charging station from the main
switch and then switch it on again. If the error oc-
curs again, contact service.

RAK135B / 2022-09-12 9 / 60
2. Turvallisuusohjeet
VAROITUS
Sähköiskun vaara! Palovaara!
• Henkilöt, joilla ei ole riittävää osaamista toimia ohjeen mukaisesti, eivät saa käyttää tätä latausasemaa.
• Älä käytä tätä latausasemaa, jos latausasema tai latauskaapeli vaikuttaa vaurioituneelta.
• Asennuksen saa suorittaa ainoastaan sähköalan ammattihenkilö.
Käyttöohje
1. Ensto One Home ominaisuudet
Saatavilla olevat ominaisuudet riippuvat lataus-
aseman mallista.
3. Käyttötarkoitus
• Latausasema on tarkoitettu sähköajoneuvojen lataamiseen, kuten plug-in-hybridit ja täyssähköautot.
• Älä kytke latausasemaan muita laitteita, kuten sähkötyökaluja.
4. LED merkkivalot
Latausaseman tila LED väri LED toiminta
Latausasema on vapaa ja käyttövalmis Vihreä Palaa
Latauskaapelia kytkettäessä Vihreä Vilkkuu
kahdesti
Ajoneuvo on kytketty, latausta ei ole aloitettu Vihreä Aaltoilee
Ajoneuvo on kytketty, lataustapahtuman aloitus Sininen Aaltoilee
Lataus on käynnissä Sininen Palaa
Vikatilanne Punainen Palaa
Ohjelmiston päivitys on käynnissä. Älä katkaise virtaa tai käytä
latausasemaa päivityksen aikana. Keltainen Palaa
FIN
Pistokkeen pidin
Latauspistoke
4-värin LED ilmaisee
latausaseman tilan
Ruuvikiinnitys / mekaaninen lukko
(riippuu mallista)
Kiinteä
latauskaapeli

RAK135B / 2022-09-12
10 / 60
5. Kiinteä latauskaapeli
Ensto One Home latausasemassa on kiinteä
latauskaapeli.
6. Lataus“Vapaa lataus” toimintamoodissa
Aloita lataus
Lopeta lataus
Irrota latauspistoke pidikkeestä.
Kytke latauspistoke ajoneuvoosi.
LED-merkkivalo vaihtuu siniseksi.
Irrota latauspistoke ajoneuvostasi.
Aseta latauspistoke takaisin pidikkeeseen.
7. Lataus“Tunnistautuminen”toimintamoodissa
Aloita lataus
• Irrota latauspistoke pidikkeestä.
• Kytke latauspistoke ajoneuvoosi.
• Avaa Charger Control sovellus mobiililaitteellasi.
• Paina“Aloita”sovelluksessa.
Lopeta lataus
• Avaa Charger Control sovellus mobiililaitteellasi.
• Paina“Lopeta”sovelluksessa.
• Irrota latauspistoke ajoneuvostasi.
• Aseta latauspistoke takaisin pidikkeeseen.
Nosta ensin latauspistoketta,
jotta se irtoaa pidikkeessä
olevasta koukusta.
Vedä latauspistoketta
ulospäin.
1
2
1
2

RAK135B / 2022-09-12 11 / 60
8. Kuormanhallinta
8.1. Dynaaminen kuormanhallinta
Voit käyttää tätä ominaisuutta, jos yhteensopiva energiamittari on kytketty latausasemaan ja kiinteistön säh-
köverkkoon.
Energiamittari mittaa kiinteistön kokonaiskulutusta. Jos latauksen aikana lisätään muuta kuormitusta ja ko-
konaiskulutus ylittää kuormanhallintaa varten asetetun maksimivirran, latausasema vähentää latausvirtaa.Jos
kokonaiskulutus saavuttaa kiinteistön sallitun maksimitehon, lataus keskeytyy kunnes kokonaiskulutus on las-
kenut arvoon, jolla lataus voi jatkua.
Voit nähdä ajantasaisen latausvirran Charger Control sovelluksesta.
Tämän ominaisuuden voit ottaa käyttöön / poistaa käytöstä Charger Control sovelluksesta.
8.2. Ulkoinen ohjaus
Voit käyttää tätä ominaisuutta, jos latausasemaan on kytketty ulkoinen ohjauslaite. Ohitustoiminto riippuu
liitetyistä laitteista. Se voi olla esimerkiksi koko kiinteistösi kuormanhallintajärjestelmä tai latausasemaasi oh-
jaava kytkin tai ajastin.
Tutustu liitettyjen laitteiden käyttöohjeisiin.
Tämän ominaisuuden voit ottaa käyttöön / poistaa käytöstä Charger Control sovelluksesta.
9. Huollon ja määräaikaishuollon ohjeet
Suorita huoltotoimenpiteet kerran vuodessa tai tarpeen mukaan.
Säännöllisellä kunnossapidolla varmistat latausaseman pitkän käyttöiän ja pidät takuun voimassa.
X Huoltotoimenpiteet
Puhdista mahdollinen lika ja pöly latausaseman pinnalta. Pyyhi varovasti kostealla siivousliinalla.
Tarkasta latauspistoke ja latauskaapeli kulumisen ja mekaanisten vaurioiden osalta.
Vaurioituneet osat saa vaihtaa ainoasaan sähköalan ammattihenkilö.
Ohjelmiston päivitys tarvittaessa. Ohjelmiston päivitys kestää jopa 15 -20 minuuttia.
Älä katkaise virtaa tai käytä latausasemaa päivityksen aikana.
Testaa sähköisen suojalaitteen toiminta. Noudata paikallisia määräyksiä, mutta testaa suojalaitteen
toiminta ainakin kuuden kuukauden välein.
10. Suojalaitteen testausohje
EVH161B-HC000 / EVH321B-HC000 / EVH163B-HC000 / EVH323B-HC000:
Testaa sähkökeskuksessa oleva vikavirtasuoja (RCD).
EVH161B-HCR00 / EVH321B-HCR00 / EVH163B-HCR00 / EVH323B-HCR00:
• Yhdistelmäsuoja, jossa on vikavirtakatkaisija ja ylivirtasuoja (RCBO) on asennettu latausaseman asennus-
koteloon.
• Avaa asennuskotelon kannen luukku.
• Paina TEST painiketta.
• Käyttövipu kääntyy 0-asentoon.
• Käännä käyttövipu takaisin I-asentoon.
• Vikatilanteessa ota yhteys sähköasentajaan.

RAK135B / 2022-09-12
12 / 60
11. Takuu
Takuuehdot, katso tuotekortti www.ensto.com/building-systems
13. Materiaalien kierrätys ja lajittelu
Älä hävitä sähkölaitteita, elektroniikkalaitteita ja niiden lisävarusteita talousjätteen mukana.
• Kun latausasema on elinkaarensa lopussa, se on hävitettävä asianmukaisesti paikallisia kierrätysohjeita
noudattaen.
• Latausaseman pahvipakkaus soveltuu laitettavaksi sellaisenaan pahvinkeräykseen.
• Hävitä muovikääre talousjätteen mukana tai vie se muovin keräyspisteeseen.
12. Vaatimustenmukaisuusvakuutus
Ensto Chago Oy vakuuttaa, että Ensto One latausasemat ovat direktiivin 2014/53/EU mukaisia. EU-vaatimus-
tenmukaisuusvakuutuksen täysimittainen teksti on saatavilla pyydettäessä. Katso yhteystiedot www.ensto.
com/building-systems
14. Charger Control sovellus
• Charger Control sovelluksella voit ohjata latausasemaa ja vaihtaa latausaseman asetuksia.
• Langattomassa yhteydessä käytetään Bluetooth tekniikkaa.
• Voit parittaa mobiililaitteesi useamman latausaseman kanssa, mutta olla yhteydessä vain yhteen laittee-
seen kerrallaan.
• Kuuluvuus vapaassa tilassa on noin 5m.
Huom.! Älä muuta asetuksia latauksen aikana.
14.1. Sovelluksen asentaminen
• Lataa Charger Control sovellus Apple Storesta tai Google Playsta.
Android versio 5.0 ja uudempi
iOS versio 8.0 ja uudempi
Charger Control

RAK135B / 2022-09-12 13 / 60
Paritustapahtuman vaiheet
1. Katkaise ensin virta latausasemasta ja kytke virta ta-
kaisin päälle.
2. Aloita paritus kolmen minuutin sisällä.
3. Avaa sovellus.
4. Mene valikkoon “Latausasemat”.
5. Valitse kohdasta “Liitettävissä olevat latausase-
mat” latausasema, jonka haluat parittaa mobiililait-
teesi kanssa.
6. Jos paritus ei onnistu ensimmäisellä kerralla, aloita
paritustapahtuma uudestaan alusta.
7. Kun paritus on valmis, löydät latausaseman valikosta
“Latausasemat”.
14.2. Mobiililaitteen ja latausaseman paritus
Jopa 8 mobiililaitetta on mahdollista parittaa latausaseman kanssa. Noudata yllä olevia paritustapahtuman
vaiheita jokaisen uuden mobiililaitteen kohdalla. Uudelleenkäynnistys (virta päälle / virta pois) vaaditaan
myös, jos haluat tuoda uuden sovelluksen latausasemaan.
Latausasema voi olla kytkettynä ainoastaan yhteen mobiililaitteeseen kerrallaan. Latausasema näkyy har-
maana muissa paritetuissa mobiililaitteissa, jotka ovat Bluetooth kantaman sisällä.
Kun poistat iOS-laitteen pariliitoksen, se on myös manuaalisesti poistettava latausaseman Bluetooth asetuk-
sista.
14.3. Sovelluksen käyttöliittymä
Aloita / Lopeta lataus
Latausvirta / Ladattu energia
Näpäytä tätä kuvaketta päästäksesi
“Virran erittely”valikkoon.
Omat laitteet
Liitettävissä olevat laitteet
Esittelyvideo
Koti
Ulkoinen ohjaus
Kytketty latausasema
Maksimilatausvirta
Latausaseman ohjeet
Kieli
Sovelluksen versio
ECPP API versio
Latausaseman asetukset
Kuormanhallinnan asetukset - ulkoinen mittari ja ohitustila
Tietoja laiteohjelmiston päivityksistä ja versioista
Dynaaminen
kuormanhallinta
Paritetut lata-
usasemat
Esittelyvideo
Liitettävissä ole-
vat latausasemat
Mahdollisia lataustapahtu-
maan liittyviä ilmoituksia

RAK135B / 2022-09-12
14 / 60
14.5. Maksimilatausvirran muuttaminen
• Nimellinen latausvirta riippuu latausaseman mallista.
• Jos asentaja on asettanut maksimilatausvirran pienemmäksi, se johtuu asennuspaikan asettamista rajoi-
tuksista sähköjärjestelmään.
• Voit halutessasi ladata ajoneuvoasi asetettua maksimilatausvirtaa pienemmällä latausvirralla. Huomioi,
että siinä tapauksessa ajoneuvon täyteen lataaminen kestää kauemmin.
• Aseta latausvirta kotinäkymästä tai “Asetukset/Latausasema/Maksimilatausvirta”.
14.8. Virheilmoitukset
Vikatilanteessa ilmestyy vikatilanteen koodi mobiililaitteesi näytölle. Jos tarvitset ottaa yhteyttä Ensto Cha-
goon liittyen latausaseman vialliseen toimintaan, mene valikkoon“Asetukset/Latausasema/Virheloki”. Tallen-
na ennen yhteydenottoa virhelokitiedot. Tiedot auttavat teknistä tukea ratkaisemaan vikatilanteen.
Huom.! Joissakin tilanteissa latausasema palautuu automaattisesti normaaliin toimintaan noin viiden minuu-
tin kuluessa latauskaapelin irrottamisesta.
Katso seuraavasta taulukosta syy ja korjaava toimenpide.
14.4. Toimintamoodin vaihtaminen
• Toimitettaessa latausasema on toimintamoodissa“Vapaa lataus”.
• Voit vaihtaa toimintamoodiksi “Tunnistautuminen” kohdassa “Asetukset/Latausasema/Latausaseman
toimintamoodi”.
• Toimintamoodissa“Tunnistautuminen”ohjaat latauksen aloitusta ja lopetusta sovelluksen avulla.
Dynaaminen kuormanhallinta ei
ole käytössä
Dynaaminen kuormanhallinta on
käytössä
Dynaaminen kuormanhallinta
viivästyttää tai rajoittaa latausta
Vikatilanne
Ulkoinen ohjaus ei ole käytössä
Ulkoinen ohjaus on käytössä
Ulkoinen ohjaus viivästyttää tai
rajoittaa latausta
Vikatilanne
Huom.! Jos sinulla on 3-vaihe latausasema (EVH163B... / EVH323B...) ja kaikki vaiheet on kytketty, sovellus näyt-
tää suurimman latausvirran ja ladattu energia lasketaan näytöllä näkyvästä arvosta. Todellisuudessa ladattu
kokonaisenergia saattaa olla laskettua arvoa pienempi.
Älä muuta PRO merkittyjä asetuksia. Näitä asetuksia saa muuttaa ainoastaan sähkö-
alan ammattilainen.
14.6. Kiinteistön energiamittari
Ulkoisen mittarin voit ottaa käyttöön / pois käytöstä kohdassa“Asetukset/Kuormanhallinta/Kiinteistön ener-
giamittari”.
14.7. Ulkoinen ohjaus
Ohitustilan voit ottaa käyttöön / pois käytöstä kohdassa “Asetukset/Kuormanhallinta/Ulkoinen ohjaus”.

RAK135B / 2022-09-12 15 / 60
Vika-
koodi Syy Korjaava toimenpide
E01 Latausasema on saanut ajoneuvolta vir-
heellistä tietoa.
Katkaise ensin virta latausasemalta ja kytke se takaisin
päälle. Jos virhe toistuu, ota yhteys huoltoon.
E02 Latausaseman vikavirta-anturi on vialli-
nen. Ota yhteys huoltoon.
E03 Latausasemassa on sisäinen toimintahäi-
riö. Ota yhteys huoltoon.
E04 Latausasemassa on sisäinen toimintahäi-
riö. Ota yhteys huoltoon.
E05 Latausasema on havainnut vikavirtaa la-
tauspiirissä.
Katkaise ensin virta latausasemalta ja kytke se takaisin
päälle. Jos virhe toistuu, ota yhteys huoltoon.
E06 Vika latauskontaktorissa on laukaissut
suojalaitteen RCD / RCBO.
Kytke päälle suojalaite RCD / RCBO. Jos virhe toistuu,
ota yhteys huoltoon.
E07 Latausasema ei pystynyt tunnistamaan
latauskaapelin virtakestoisuutta.
Latauskaapeli voi olla viallinen. Käynnistä latausasema
uudestaan. Jos vika toistuu, yritä latausta toisella la-
tauskaapelilla.
E08 Latausasema on tunnistanut laitevian
ajoneuvossa.
Katkaise ensin virta latausasemalta ja kytke se takaisin
päälle. Jos virhe toistuu, vie ajoneuvosi huoltoon. Jos
mahdollista, yritä ladata toista ajoneuvoa.
E09 Latausasema on ylikuumentunut.
Anna latausaseman jäähtyä ja yritä uudestaan. Jos la-
tausasema on epätavallisen lämpimässä ympäristössä,
alenna ympäristön lämpötilaa mahdollisuuksien mu-
kaan.
E10 Ajoneuvo on ylittänyt sallitun latausvir-
ran.
Katkaise ensin virta latausasemalta ja kytke se takaisin
päälle. Jos virhe toistuu, vie ajoneuvosi huoltoon. Jos
mahdollista, yritä ladata toista ajoneuvoa.
E11 Latausasemassa on laitevika. Ota yhteys huoltoon.
E12 Latausasema on havainnut ohjelmisto-
virheen. Ota yhteys huoltoon.
E13 Latausasema on havainnut oikosulun la-
tauskaapelissa.
Latauskaapeli voi olla viallinen. Käynnistä latausasema
uudestaan. Jos vika toistuu, yritä latausta toisella la-
tauskaapelilla.
E15 Latausasemassa on sisäinen toimintahäi-
riö.
Katkaise ensin virta latausasemasta ja kytke se takaisin
päälle. Jos virhe toistuu, ota yhteys huoltoon.
E18 Vika latauskontaktorissa on laukaissut
suojalaitteen RCD / RCBO.
Kytke päälle suojalaite RCD / RCBO. Jos virhe toistuu,
ota yhteys huoltoon.
E19 Ajoneuvo on suorittanut toiminnon,
jota latausasema ei tue.
Latausasema ja ajoneuvo eivät ole yhteensopivia tiet-
tyjen ominaisuuksien osalta. Latausasema voi osittain
ladata ajoneuvoa. Tämä ei vahingoita latausasemaa tai
ajoneuvoa.
E21 Latausaseman latauskontaktorin ohjaus-
piirissä on virhetoiminto.
Katkaise ensin virta latausasemalta ja kytke
se takaisin päälle. Jos virhe toistuu, ota yhteys huol-
toon.

RAK135B / 2022-09-12
16 / 60
2. Säkerhetsinstruktioner
VARNING
Fara för elektrisk stöt! Brandrisk!
• Personer som inte har tillräcklig kunskap att följa givna anvisningar, får inte använda den här laddsta-
tionen.
• Använd inte den här laddstationen, om själva laddstationen eller laddkabeln verkar vara skadad.
• Endast en behörig elektriker får installera laddstationen.
Bruksanvisning
1. Ensto One Home egenskaper
Tillgängliga egenskaper beror på laddstationens modell.
3. Avsedd användning
• Laddstationen är avsedd för laddning av elfordon, såsom plug-in hybrider och helelektriska bilar.
• Anslut inte andra apparater till laddstationen, t.ex. elverktyg.
4. Användargränssnitt
Laddstationens status LED LED sken
Laddstationen är ledig och färdig att användas Grön Fast sken
Användaren ansluter laddkabeln till elfordon Grön Blinkar två
gånger
Elfordon är anslutet, laddning har inte startat Grön Pulserar
Elfordon är anslutet, laddning startar Blå Pulserar
Laddning pågår Blå Fast sken
Feltillstånd Röd Fast sken
Uppdatering av programvaran pågår.
Stäng inte av strömmen eller använd laddstationen under
uppdatering.
Gul Fast sken
SWE
4-färgad LED indikerar
laddstationens status
Skruvfästning / Mekaniskt lås
(beroende på modell)
Fast laddkabel
Plugghållare
Plugg

RAK135B / 2022-09-12 17 / 60
5. Fast laddkabel
Ensto One Home laddstationer har en fast
laddkabel.
6. Laddning i läget“Gratis laddning”
Starta laddning
Sluta laddning
Ta bort pluggen från hållaren.
Anslut pluggen till bilens ladduttag.
Lysdioden växlar till blått.
Dra ur pluggen från bilens ladduttag.
Sätt tillbaka pluggen i hållaren.
7. Laddning i läget“Auktoriserad”
Starta laddning
• Ta bort pluggen från hållaren.
• Anslut pluggen till bilens ladduttag.
• Öppna Charger Control applikationen på din mobil.
• Tryck “Starta”i applikationen.
Sluta laddning
• Öppna Charger Control applikationen på din mobil.
• Tryck “Sluta”i applikationen.
• Dra ur pluggen från bilens ladduttag.
• Sätt tillbaka pluggen i hållaren.
Lyft upp pluggen för att
lossa den från kroken in i
hållaren.
Dra pluggen
utåt.
Plugghållare
1
2
1
2

RAK135B / 2022-09-12
18 / 60
9. Anvisningar för underhåll / förebyggande underhåll
Gör underhållsåtgärder en gång om året eller vid behov.
Med väl utfört underhåll kan du säkerställa en lång livstid på laddstationen och hålla garantin giltig.
X Underhållsåtgärd
Rengör eventuell smuts och damm från laddstationens yta. Torka försiktigt med en fuktig trasa.
Undersök pluggen och laddkabeln för slitage och mekanisk skada.
Skadade delar får endast ersättas av en fackkunnig person.
Programuppdatering, vid behov. Programuppdateringen kan ta upp till 15 - 20 minuter.
Stäng inte av strömmen eller använd laddstationen under uppdatering.
Testa elektriska skyddsanordningen. Följ lokala bestämmelser för testinterval, men testa skyddsan-
ordningen minst en gång var sjätte månad.
10. Anvisningar för skyddsanordningens funktionstest
EVH161B-HC000 / EVH321B-HC000 / EVH163B-HC000 / EVH323B-HC000:
Testa jordfelsbrytaren (RCD) som nns i elcentralen.
EVH161B-HCR00 / EVH321B-HCR00 / EVH163B-HCR00 / EVH323B-HCR00:
• En jordfelsbrytare med överströmsskydd (RCBO) nns i insidan av insatsens lock.
• Öppna luckan.
• Tryck på TEST knappen.
• Vippan vänder sig till 0-läget.
• Vänd vippan tillbaka till I-läget.
• Vid felsituation kontakta en elektriker.
8. Lasthantering
8.1. Dynamisk lasthantering
Du kan använda denna funktion, om en kompatibel energimätare är ansluten till din laddstation och till din
fastighets elförsörjning.
Energimätaren mäter den totala strömförbrukningen i din fastighet. Om någon annan belastning över den
inställda maximala strömmen för lasthantering läggs till när laddning pågår, kommer laddstationen att minska
laddningsströmmen. Om den totala strömförbrukningen når den tillåtna maximala eekten för din fastighet
avbryts laddningen tills den totala strömförbrukningen har minskat till ett värde vid vilket laddningen kan
fortsätta.
Du kan se laddströmmen i realtid från Charger Control applikationen.
Du kan aktivera/ inaktivera den här funktionen från Charger Control applikationen.
8.2. Extern kontroll
Du kan använda denna funktion, om en extern kontrollenhet är ansluten till din laddstation. Förbikoppling
beror på de anslutna enheterna. Det kan till exempel vara ett lasthanteringssystem för hela din fastighet eller
en strömbrytare eller en timer som styr din laddstation.
Vänligen studera användarinstruktionerna för de anslutna enheterna.
Du kan aktivera / inavaktivera den här funktionen från Charger Control applikationen.

RAK135B / 2022-09-12 19 / 60
11. Garanti
Garantivillkoren, se produktkort på www.ensto.com/building-systems
13. Avfallshantering
Kassera inte elektriska och elektroniska enheter inklusive deras tillbehör med hushållsavfallet.
• När laddstationen är i slutet av sin livscykel måste den kasseras korrekt enligt lokala riktlinjer för återvin-
ning.
• Laddstationens kartongförpackning är lämplig för återvinning.
• Kassera plast med hushållsavfall eller enligt lokala riktlinjer för återvinning.
12. Försäkran om överensstämmelse
Härmed försäkrar Ensto Chago Oy att Ensto One laddstationer överensstämmer med direktiv 2014/53/EU. Den
fullständiga texten till EU-försäkran om överensstämmelse är tillgänglig på begäran. Kontaktinformation, se
www.ensto.com/building-systems
14. Charger Control Applikation
• Med Charger Control applikationen kan du styra och ändra inställningarna för din laddstation.
• Den trådlösa anslutningen använder Bluetooth teknik.
• Du kan parkoppla din mobil med era laddstationer, men vara ansluten endast till en laddstation åt
gången.
• Räckvidd i fritt utrymme är ca 5m.
Obs! Ändra inte inställningarna medan laddning pågår.
14.1. Installera applikationen
• Ladda ner applikationen Charger Control från Apple Store eller Google Play.
Android version 5.0 och nyare
iOS version 8.0 och nyare
Charger Control

RAK135B / 2022-09-12
20 / 60
Parningssteg
1. Stäng först av strömmen från laddstationen och
slå sedan på den igen.
2. Starta parkoppling inom 3 minuter.
3. Öppna applikationen.
4. Gå till“Enheter”.
5. Välj från “Tillgängliga enheter” den laddstation
som du vill parkoppla med din mobil.
6. Om parkoppling misslyckas första gången, försök
igen från början.
7. När parkoppling är klar hittar du din laddstation i
“Mina enheter”.
14.2. Parkoppla laddstationen med din mobil
Upp till 8 mobiler kan paras ihop med laddstationen. Följ parningsstegen ovan för varje ny mobil. Omstart
(ström på / av) krävs också om du vill introducera en annan mobilapplikation till laddstationen.
Endast en mobil kan vara ansluten till laddstationen åt gången. Laddstationen visas grå på andra parkopplade
mobiler, som är inom Bluetooth räckvidden.
När du kopplar bort en iOS-enhet måste den också tas bort manuellt från laddstationens Bluetooth inställ-
ningar.
14.3. Applikationens användargränssnitt
Parade
laddstationer
Tillgängliga
laddstationer
Presentations-
video
Starta / Sluta laddning
Laddström / Laddad energi
Klicka denna ikon för att komma åt
menyn“Strömfördelning” .
Mina enheter
Tillgängliga enheter
Presentationsvideo
Hem
Extern kontroll
Ansluten laddstation
Manualer
Språk
Applikationens version
ECPP API version
Max. laddström
Laddstationens inställningar
Inställningar för lasthantering - extern mätare och förbikoppling
Information om rmwareuppdateringar och versioner
Dynamisk
lasthantering
Eventuella notikationer om
laddningshändelsen
