Etac Raiser Pro User manual

Raiser Pro
EN Reconditioning 2.
SV Rekonditionering 4.
NO Rekondisjonering 6.
DA Fornyelse 8.
FI Kunnostus 10.
DE Instandsetzung 12.
NL Revisie 14.
FR Reconditionnement 16.
IT Reconditioning 18.
ES Ajustes 20.
RE43099 2019-02-19

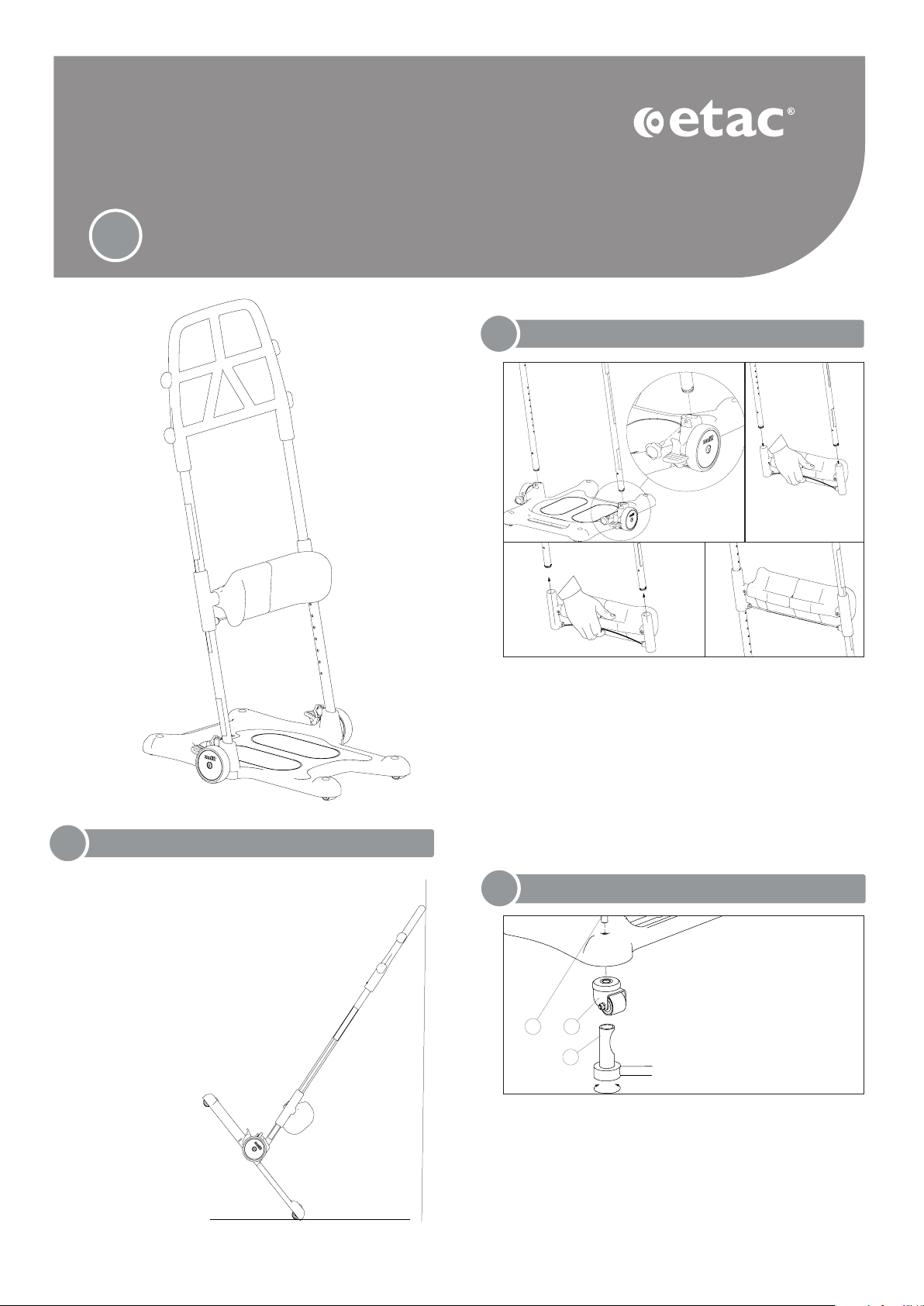

Reconditioning

Raiser Pro
2
”Click”
Castors
3
Leg support
2
If leg suppport is damaged or worn out:
• Unscrew both knobs.
• Separate hande an pipes from main plate.
• Pull release wire and slide leg support off the
pipes.
• Pull release wire on new leg support. Insert the
legsupport. Release wire and make sure leg sup-
port lock are engaged.
• Mount handle with pipes into main plate, insert
knobs and tighten.
Manuell / disinfectant washing
1
• Use a solvent-free detergent
with a pH level between 5
and 9.
• Can be washed at 70° C for
10 minutes.
• Place the Raiser Pro on the
floor in an angeled position
after washing, so the water
runs out.
If castor are damaged, turn or rolls porly:
• Unscrew castor (2), using tool (3) (art:28465)
• Replace bolt and castor (1) (2)
• Screw inn new castor, using tool (3) (art:28465).
Tighten aprox 14Nm.
EN
Reconditioning
”Click”
”Click”
”Click”
123 4
21
3
2
3
5
6
7
7
5
9
8
3

Raiser Pro
3
123 4
44
3
2
3
5
6
7
7
5

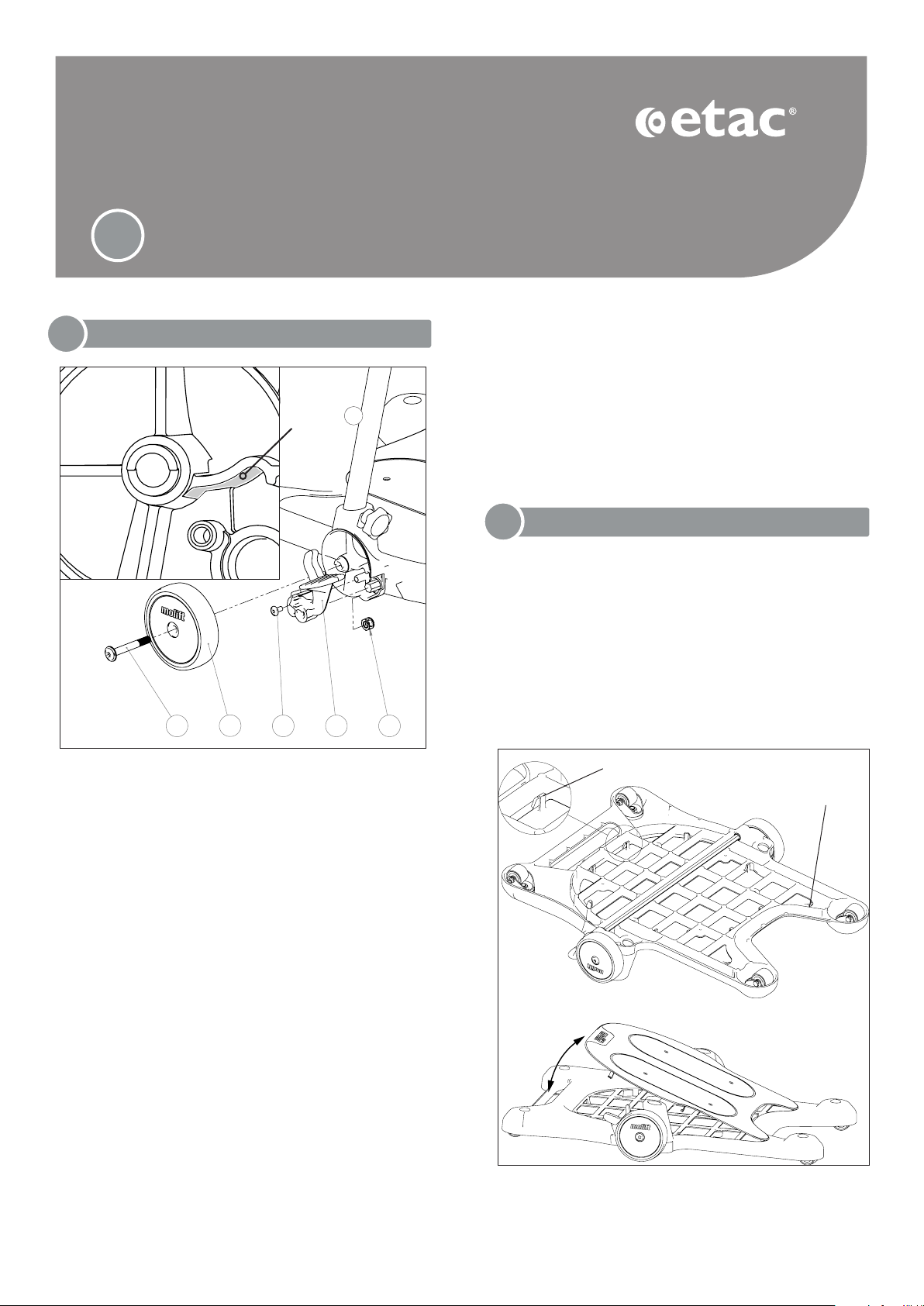

Brake/wheel
4
Original spare parts from Etac should always be used.
Footplate
5
If pedal is broken or has a weak spring:
• Unscrew bolt (1) (use 5 mm allen key), remove
wheel (2) and nut (5)
• Unscrew screw (3) (use torx TX25), and pull out
pedal (4)
• Clean old grease and dirt
• Apply grease (art:28473) on aluminum plate (6)
• Install new pedals and screws.Tighten screw (3)
aprox 6Nm.
• Reasembly wheel with the molift logo horizontally
on the top of the wheel, tighten bolt (1) 13Nm
If brake does not lock or snap function is poorly or
defect due to dirt or lack of grease:
• Unscrew bolt (1) (use 5 mm allen key), remove
wheel (2) and nut (5)
• Wipe clean old grease and dirt.
• Apply grease (art:28473) on aluminum plate(6)
• Reasembly wheel with the molift logo horizontally
on the top of the wheel, tighten bolt (1) aprox
13Nm
EN
Reconditioning
Grease 6
If wheel are damaged or rotates porly:
• Unscrew bolt (1) (use 5 mm allen key), remove
wheel (2) and nut (5)
• Use new bolt and nuts when installing new wheel.
• Reasembly wheel with the molift logo horizontally
on the top of the wheel, tighten bolt (1) 13Nm
If footplate is defect or need to be loosen for
washing:
• Lay Raiser Pro upside down and flip out all 8 hooks.
Start from front to back. Footplate will fall out.
• Innstall new/cleaned footplate by placing rear
hooks in position and rotate footplate into posi-
tion.
• Press footplate into position
Front hook
Rear hook

Raiser Pro
4

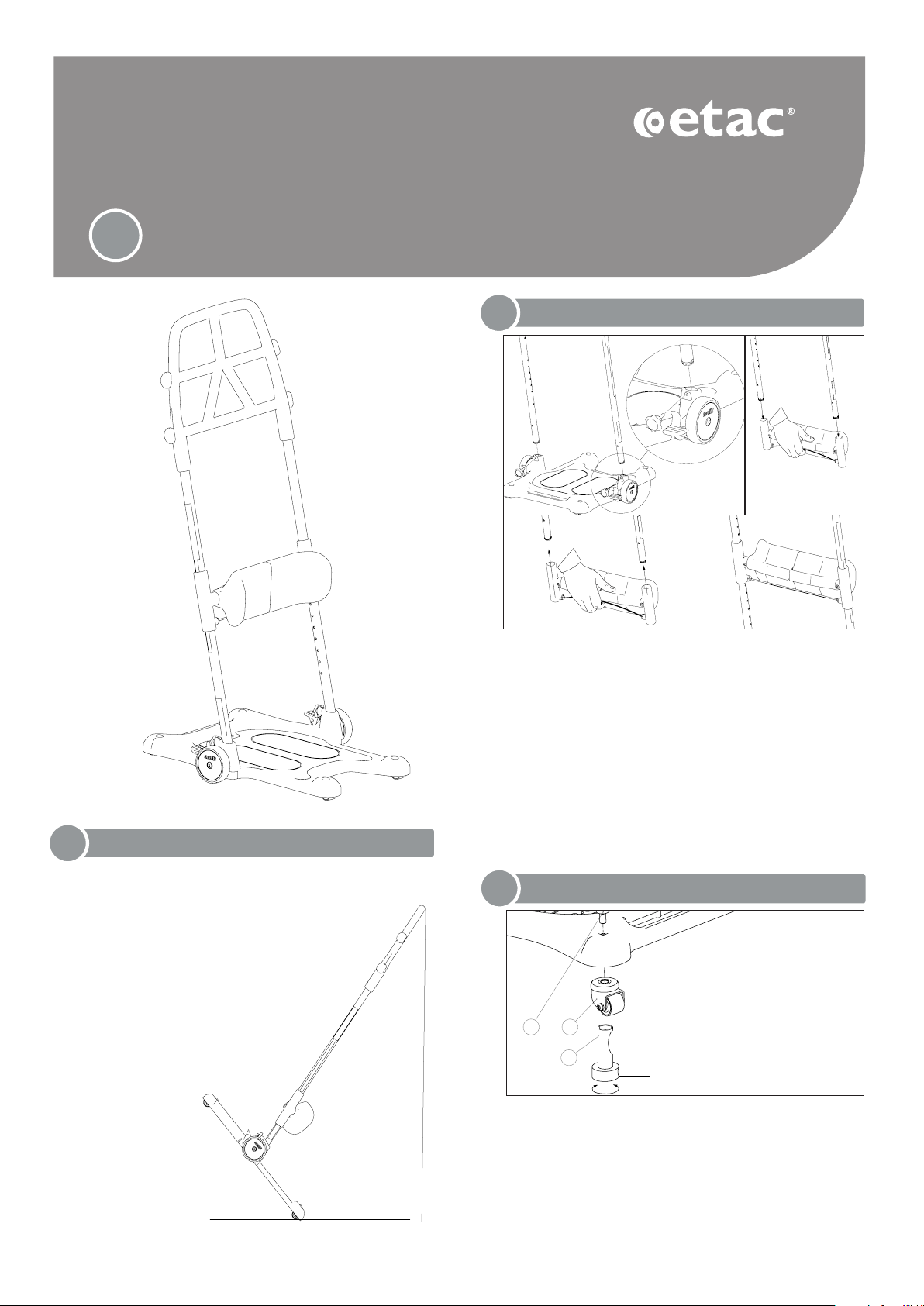

SV
Rekonditionering
”Click”
Hjul
3
Benstöd
2
Om benstödet är skadat eller utslitet:
• Lossa båda vreden.
• Ta loss handtaget och rören från basplattan.
• Dra i frisläppningsvajern och skjut av benstödet
från rören.
• Dra i frisläppningsvajern på det nya benstödet.
För in benstödet. Släpp på vajern och se till att
benstödslåset är aktiverat.
• Montera handtaget med rören på basplattan, sätt
i vreden och dra åt.
Manuell/desinficerande rengöring
1
• Använd ett rengöringsmedel
utan lösningsmedel och med
ett pH-värde mellan 5 och 9.
• Kan tvättas i 70 °C i 10
minuter.
• Placera Raiser Pro på golvet i
vinklad position efter rengö-
ringen så att vattnet rinner
ut.
Om hjulet är skadat eller svänger/rullar dåligt:
• Skruva loss hjulet (2) med hjälp av verktyget (3)
(art. nr: 28465).
• Byt ut bulten och hjulet (1) (2).
• Skruva fast det nya hjulet med hjälp av verktyget
(3) (art. nr 28465). Dra åt cirka 14Nm.
”Click”
”Click”
”Click”
123 4
21
3
2
3
5
6
7
7
5
9
8
3

Raiser Pro
5
SV
Rekonditionering
123 4
44
3
2
3
5
6
7
7
5

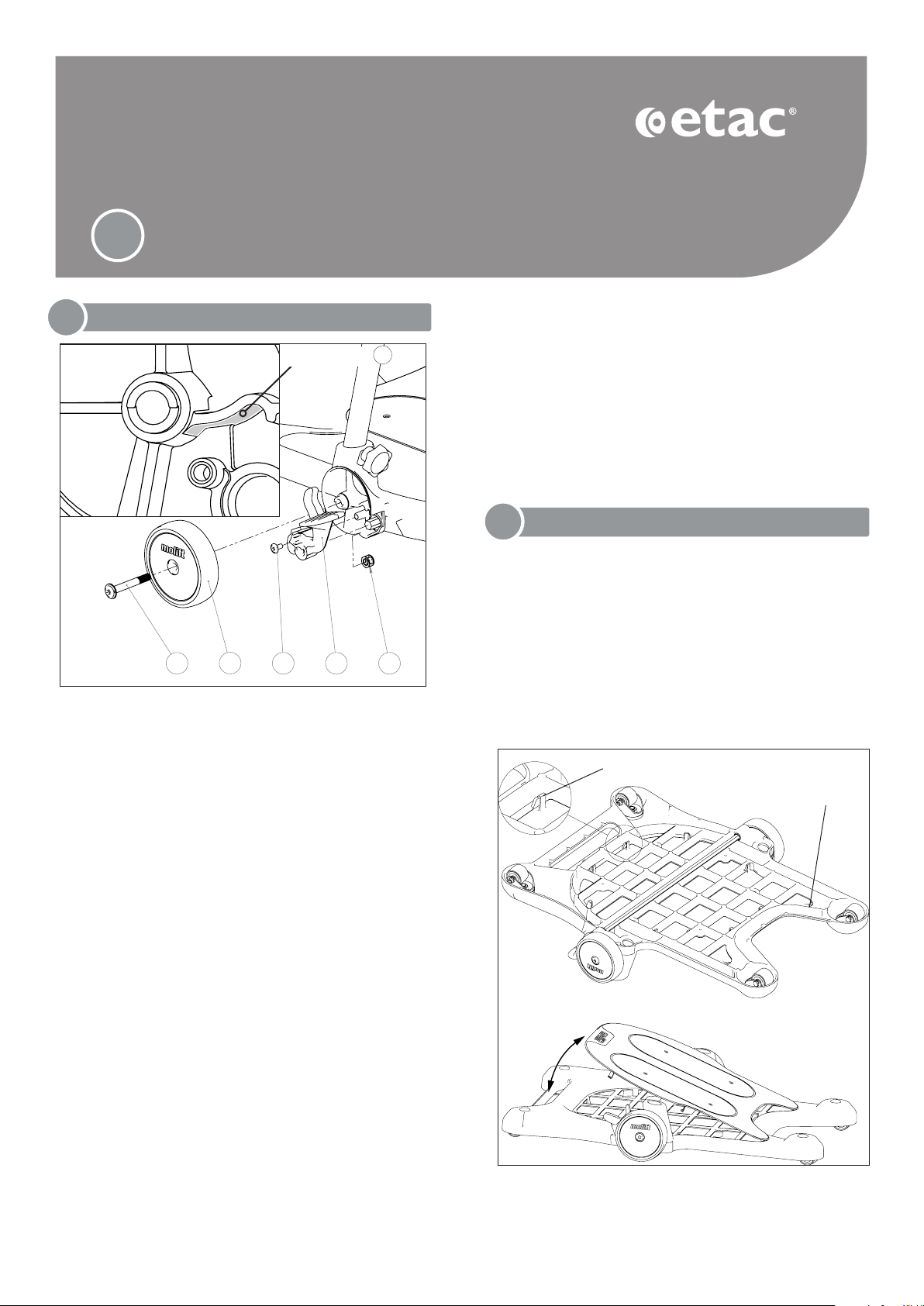

Broms/hjul
4
Originaldelar från Etac ska alltid användas.
Fotplatta
5
Om pedalen är trasig eller om fjädern är för svag:
• Lossa bulten (1) (använd en 5mm insexnyckel) , ta
bort hjulet (2) och muttern (5).
• Lossa skruven (3) (använd Torx TX25) och dra ut
pedalen (4)
• Avlägsna fett och smuts
• Applicera smörjmedel (art. nr 28473) på alumini-
umplattan (6)
• Montera den nya pedalen och nya skruvar. Dra åt
skruvarna (3) cirka 6Nm.
• Montera det nya hjulet med molift-logotypen
horisontellt i förhållande till hjulets ovansida. Dra åt
bulten (1) 13Nm.
Om bromsen inte låses fast eller om snäppfunk-
tionen fungerar dåligt eller är defekt på grund av
brist på smörjmedel:
• Lossa bulten (1) (använd en 5mm insexnyckel) , ta
bort hjulet (2) och muttern (5).
• Torka bort fett och smuts.
• Applicera smörjmedel (art. nr 28473) på alumini-
umplattan (6).
• Montera hjulet med molift-logotypen horisontellt
i förhållande till hjulets ovansida. Dra åt bulten (1)
13Nm.
Om hjulet är skadat eller rullar dåligt:
• Lossa bulten (1) (använd en 5mm insexnyckel) , ta
bort hjulet (2) och muttern (5).
• Använd en ny bult och mutter när du monterar det
nya hjulet.
• Montera det nya hjulet med molift-logotypen
horisontellt i förhållande till hjulets ovansida. Dra åt
bulten (1) 13Nm.
Om fotplattan är defekt eller behöver tas loss för
rengöring:
• Lägg Raiser Pro upp och ned och vik ut alla åtta
krokar. Börja framifrån och jobba dig bakåt. Fot-
plattan lossnar.
• Montera den nya/rengjorda fotplattan genom att
placera de bakre krokarna i rätt läge och vrida
fotplattan till rätt läge.
• Tryck fotplattan på plats
Främre krok
Bakre krok
Smörjmedel 6

Raiser Pro
6
NO
Rekondisjonering
”Click”
Svivelhjul
3
Ben støtten
2
Hvis knestøtten er ødelagt eller utslitt:
• Skru ut begge rattene.
• Dra ut håndaket med rør fra aluminiumsplaten.
• Dra i utløser wiren på knestøtten og trekk den av
rørene.
• dra i utløser wiren på den nye knestøtten. Tre inn
på den nye knestøtten. Slipp utløserwiren og se til
at knestøtten går i lås..
• Monter tilbake rørene i aluminiumsplaten. Skru
inn rattene og trekk til.castor
Manuell / maskin vasking
1
• Bruk løsemiddelfritt vaske-
middel med pH nivå mellom
5 og 9.
• Kan vaskes ved70° C i 10
minutter.
• Sett Raiser Pro i en vinklet
posisjon etter vask, slik at
vannet kan renne ut.
Hvis svivelhjulet er ødelagt eller roterer tregt:
• Skru ur svivelhjulet (2), bruk verktøy (3)
(art:28465)
• Sett inn nyt hjul og bolt (1) (2)
• Skru inn hjulet, bruk verktøy (3) (art:28465). Trekk
til ca 14Nm.
”Click”
”Click”
”Click”
123 4
21
3
2
3
5
6
7
7
5
9
8
3

Raiser Pro
7
NO
Rekondisjonering
123 4
44
3
2
3
5
6
7
7
5
Brems/hjul
4
Bruk kun orginaldeler fra Etac.
Fotplate
5
Hvis pedalen er ødelagt eller har en slitt fjær:
• Skru ut (1) (bruk 5 mm umbraconøkkel), fjern hjul
(2) og mutter(5)
• Skru ut skrue (3) (bruk torx TX25), trekk ut peda-
len(4).
• Tørk bort gammelt fett og smuss.
• Påfør nytt fett (art:28473) på aluminiumsplaten(6)
• Sett inn ny pedal og skruer. Trekk til skuen (3) ca
6Nm
• Sett på hjulet med molift logoen horisontal, tekk til
bolten (1) ca 13Nm.
Hvis pedalen ikke låser eller snapp funksjonen
fungerer dålig pga smuss eller mangel av fett:
• Skru ut (1) (bruk 5 mm umbraconøkkel), fjern hjul
(2) og mutter(5)
• Tørk bort gammelt fett og smuss..
• Påfør nytt fett (art:28473) på aluminiumsplaten(6)
• Sett på hjulet med molift logoen horisontal, tekk til
bolten (1) ca 13Nm.
Fett 6
Hvis hjulet er ødelagt eller roterer tregt:
• Skru ut (1) (bruk 5 mm umbraconøkkel), fjern hjul
(2) og mutter(5
• Bruk ny bolt og mutter når det nye hjulet instaleres.
• Sett på hjulet med molift logoen horisontal, tekk til
bolten (1) ca 13Nm.
Hvis fotplaten er defekt eller behøver fjernes pga
vasking;
• Legg Raiser Pro opp ned og trykk ut alle 8 kro-
kene.. Start med fremre og bakover. Fotplate vill
falle ut.
• Innstaller den nye/cvaska fotplaten. Sett først de
bakre krokene i posisjon.Roter så platen på plass.
• Press ned fotplaten.
Fremre krok
Bakre krok

Raiser Pro
8
DA
Fornyelse
”Click”
Kørehjul
3
Benstøtte
2
Hvis benstøtten er beskadiget eller udslidt:
• Skru begge greb af.
• Fjern håndtag og rør fra bundpladen.
• Træk i udløserkablet, og skub benstøtten af røre-
ne.
• Træk i udløserkablet på den nye benstøtte. Isæt
benstøtten. Slip kablet, og sørg for, at låsen på
benstøtten er aktiveret.
• Monter håndtaget med rørene i bundpladen. Isæt
greb, og tilspænd.
Manuel rengøring/desinficering
1
• Brug et rengøringsmiddel
uden opløsningsmiddel med
en pH-værdi på mellem 5
og 9.
• Kan vaskes ved 70 °C i 10
minutter.
• Placer Raiser Pro på gulvet
i en vinklet position, når du
har vasket den, så vandet
løber ud.
Hvis kørehjulene er beskadiget eller er svære at
dreje/rulle:
• Skru kørehjulet (2) af med værktøjet (3) (varenr.
28465).
• Udskift bolt (1) og kørehjul (2).
• Skru det nye kørehjul fast med værktøjet (3) (va-
renr. 28465). Tilspænd til ca. 14Nm.
”Click”
”Click”
”Click”
123 4
21
3
2
3
5
6
7
7
5
9
8
3

Raiser Pro
9
DA
Fornyelse
123 4
44
3
2
3
5
6
7
7
5
Bremse/hjul
4
Brug altid originale reservedele fra Etac.
Fodplade
5
Hvis pedalen er ødelagt eller har en slap fjeder:
• Skru bolten (1) af ved hjælp af en 5mm-unbrako-
nøgle. Fjern hjulet (2) og møtrikken (5).
• Skru skruen (3) af (brug moment TX25), og træk
pedalen (4) ud.
• Rengør for gammel smøreolie og snavs.
• Påfør smøreolie (varenr. 28473) på aluminiumpla-
den (6).
• Monter nye pedaler og skruer. Tilspænd skruen (3)
til ca. 6Nm.
• Saml hjulet igen, så Molift-logoet er placeret vand-
ret på hjulet, og tilspænd bolten (1) til 13Nm.
Hvis bremsen ikke låser, eller hvis klikfunktionen
fungerer dårligt eller er defekt på grund af snavs
eller for lidt smøreolie:
• Skru bolten (1) af ved hjælp af en 5mm-unbrako-
nøgle. Fjern hjulet (2) og møtrikken (5).
• Tør gammel smøreolie og snavs af.
• Påfør smøreolie (varenr. 28473) på aluminiumpla-
den (6).
• Saml hjulet igen, så Molift-logoet er placeret vand-
ret på hjulet, og tilspænd bolten (1) til ca. 13Nm.
Hvis hjulet er beskadiget eller har svært ved at
dreje rundt:
• Skru bolten (1) af ved hjælp af en 5mm-unbrako-
nøgle. Fjern hjulet (2) og møtrikken (5).
• Brug en ny bolt og møtrik, når du monterer det
nye hjul.
• Saml hjulet igen, så Molift-logoet er placeret vand-
ret på hjulet, og tilspænd bolten (1) til 13Nm.
Hvis fodpladen er defekt eller skal løsnes i forbin-
delse med rengøring:
• Læg Raiser Pro med bunden opad, og tryk alle 8
hægter ud. Start fra forsiden, og fortsæt bagud.
Fodpladen falder ud.
• Monter en ny/rengjort fodplade ved at sætte de
bagerste hægter på plads og dreje fodpladen på
plads.
• Tryk fodpladen på plads.
Forreste hægte Bagerste
hægte
Smøreolie 6

Raiser Pro
10
FI
Kunnostus
”Click”
Tukipyörät
3
Jalkatuki
2
Jos jalkatuki on vaurioitunut tai kulunut:
• Ruuvaa molemmat nupit irti.
• Irrota kahva ja putket päälevystä.
• Vedä vapautusvaijeria ja liu’uta jalkatuki pois
putkista.
• Vedä uuden jalkatuen vapautusvaijeria. Työnnä
jalkatuki sisään. Vapauta vaijeri ja varmista, että
jalkatuki on lukittunut.
• Asenna kahva ja putket päälevyyn, aseta nupit ja
kiristä.
Manuaalinen pesu / desinfiointiainepesu
1
• Käytä liuotinaineetonta
pesuainetta, jonka pH-taso
on 5 - 9.
• Voidaan pestä 70 °C:ssa 10
minuuttia.
• Aseta Raiser Pro pesun
jälkeen lattialle kulma-asen-
toon, jotta vesi virtaa pois.
Jos pyörä on vaurioitunut tai kääntyy tai pyörii
huonosti:
• Ruuvaa pyörä (2) irti käyttämällä työkalua (3)
(tuotenro: 28465)
• Vaihda pultti ja pyörä (1) (2)
• Ruuvaa uusi pyörä kiinni käyttämällä työkalua (3)
(tuotenro: 28465). Kiristä momenttiin n. 14 Nm.
”Click”
”Click”
”Click”
123 4
21
3
2
3
5
6
7
7
5
9
8
3
