EVOC CPC-3813CLD3N User manual

CPC-3813CLD3N
3U CompactPCI 主板
3U CompactPCI Motherboard
Version: C00

声明
本手册包含的内容并不代表本公司的承诺，产品后续相关变更时，本公司
保留对此手册更改的权利，恕不另行通知。对于任何因安装、使用不当而导致的
直接、间接、有意或无意的损坏及隐患概不负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标，其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2012，版权所有，违者必究。未经许可，不得
以机械、电子或其它任何方式进行复制。
欲获更多信息请访问研祥网站：http://www.evoc.com或向研祥技术支持邮箱
[e-mail]（国际）、[e-mail]（国内）咨询。
免费客服热线： 4008809666

安全使用小常识
1. 产品使用前，务必仔细阅读产品说明书；
2. 对未准备安装的板卡，应将其保存在防静电保护袋中；
3. 在从防静电保护袋中拿出板卡前，应将手先置于接地金属物体上一会儿（比
如10秒钟），以释放身体及手中的静电；
4. 在拿板卡时，需佩戴静电保护手套，并且应该养成只触及其边缘部分的习
惯；
5. 为避免人体被电击或产品被损坏，在每次对主板、板卡进行拔插或重新配
置时，须先关闭交流电源或将交流电源线从电源插座中拔掉；
6. 在需对板卡或整机进行搬动前，务必先将交流电源线从电源插座中拔掉；
7. 对整机产品，需增加／减少板卡时，务必先拔掉交流电源；
8. 当您需连接或拔除任何设备前，须确定所有的电源线事先已被拔掉；
9. 为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等待 30 秒后
再开机。

目录
第一章 产品介绍 ......................................................................................................1
简介 ......................................................................................................................1
机械尺寸、重量与环境.......................................................................................2
典型功耗 ..............................................................................................................2
微处理器 ..............................................................................................................2
芯片组 ..................................................................................................................2
系统内存 ..............................................................................................................3
显示功能 ..............................................................................................................3
网络功能 ..............................................................................................................3
电源特性 ..............................................................................................................3
扩展总线 ..............................................................................................................3
Watchdog功能 ......................................................................................................3
操作系统 ..............................................................................................................3
I/O接口.................................................................................................................4
第二章 安装说明 ......................................................................................................5
产品外形尺寸图 ..................................................................................................5
接口位置示意图 ..................................................................................................7
架构图 ..................................................................................................................8
CPC-3813CLD3N-1 接口说明.............................................................................9
复位按钮 ..............................................................................................................9
指示灯 ..................................................................................................................9
USB接口 ..............................................................................................................9
JTAG接口.............................................................................................................9
网络接口 ............................................................................................................10

显示接口 ............................................................................................................10
板间连接器 ........................................................................................................11
Compact PCI接口...............................................................................................12
CPC-3813CLD3N-2 接口说明...........................................................................14
键盘与鼠标接口 ................................................................................................14
标准DB9 串口....................................................................................................14
显示接口 ............................................................................................................15
SATA接口...........................................................................................................15
第三章 B
IOS功能介绍 ...........................................................................................16
UEFI简介 ...........................................................................................................16
UEFI参数设置 ...................................................................................................16
UEFI基本功能设置............................................................................................17
x86 平台下UEFI所要管理的系统资源.............................................................28
第四章 驱动程序安装说明 ....................................................................................31
附录............................................................................................................................32
BPI简介..............................................................................................................32
常见故障分析与解决 ........................................................................................33

第一章 产品介绍
CPC-3813CLD3N - 1 -
第一章 产品介绍
简介
本板采用Intel® Calpella + ECC平台i7-620LE 2.0GHz高性能低功耗处理
器，QM57 Express Chipset芯片。 Core™ i7-620LE处理器采用32nm工艺，双核
四线程处理机制，可通过 Intel® Turbo Boost技术提升处理性能。i7处理器集
成DDR3 800MHz内存控制器，集成显卡控制器。
板载CPU,板载2GB DDR3 ECC SDRAM 800MHz 内存，支持SATA2.0存储，2路SATA
信号到J2连接器，1路SATA接到22针的SATA连接器,可直接支持2.5英寸硬盘,板载
8GB SSD存储盘，当SATA/SSD有数据传输时，硬盘指示灯闪亮。2路USB2.0信号到
J2连接器,2路USB2.0信号到前面板.2路千兆网络到J2连接器，1路网络直接接前
面板的RJ45接口。2路COM信号到J2连接器,1路COM信号接着前面板的DB9接口。 另
在前面板有1个DVI-D,1个Mini PS2键盘鼠标接口,1个VGA接口,1个系统复位按
键，1组电源/硬盘/热插拔/看门狗的指示灯。
在图形处理方面，采用Core™i7-620LE 处理器集成的Intel™HD Graphics控
制器，支持VGA显示最大分辨率为2048×1536@75Hz。DVI-D最大分辨率支持1920
×1200@60HZ。
网络配置方面：2 独立的 10/100/1000Mbps 以太网信号到 J2 连接器，带传
输指示灯信号。１路 10/100/1000Mbps 以太网信号接到前面板的 RJ45 接口。
串口功能：串口最高速率不低于115200bps。
总线扩展功能：3U 32bit、33MHz Compact PCI总线标准，兼容PICMG2.0，
PICMG2.1。
本板是一款高端3U Compact PCI主板，接口丰富,可以满足用户对接口的不
同需求，主要应用于信息通信，网络存储，网络音频处理，网络图像处理，工业
控制，军事，航天等高端应用领域的CPCI产品。
整套主板由CPC-3813CLD3N-1 + CPC-3813CLD3N-2构成。

第一章 产品介绍
- 2 - CPC-3813CLD3N
机械尺寸、重量与环境
外形尺寸：174.3mm（长）×128.6mm（宽）×40.4mm（高）
净重:0.49Kg；
工作环境：
工作环境：
温度：-20℃～55℃；
湿度：10%～95%（非凝结状态）；
贮存环境：
温度：-55℃～85℃；
湿度：10%～95%（非凝结状态）；
典型功耗
典型功耗是基于以下配置闲置状态的数值。
CPU：Intel® Core i7-620LE 2.0GHz 内存：DDR3 800 ECC K4B2G0846D-HCH9 2GB
操作系统：Windows XP、Windows2000、VxWorks
硬盘：板载SSD Micron MT29F64G08AJABAWP 8GB
[email protected]；+5%/-3%；
[email protected]；+5%/-3%。
微处理器
板载Intel® Core™ i7-620LE CPU，DMI:2.5GT/S，采用32nm 工艺，双核四
线程处理机制，主频2.0GHZ，额定功耗为25W。
芯片组
Mobile Intel® QM57 Express Chipset

第一章 产品介绍
CPC-3813CLD3N - 3 -
系统内存
板载 DDR3 ECC SDRAM 800MHz 内存颗粒，支持 Un-buffered ECC，支持单通
道功能。单条内存通道可支持最大内存容量 2GB。
显示功能
采用Core™i7-620LE 处理器集成的Intel® HD Graphics显示芯片；
支持前后面板VGA输出，32bit色深,支持的最大分辨率及刷新率为2048×
1536@75Hz。
支持DVI-D输出，最大分辨率1920×1200@60HZ。
网络功能
提供2路独立的10/100/1000Mbps以太网信号到J2连接器，１路到前面板的
RJ45接口，带传输指示灯信号。
电源特性
采用CPCI电源，支持S0，S1。
扩展总线
提供7个32位CPCI插槽，兼容Compact PCI标准。
Watchdog功能
支持 255 级，可编程按分或秒；
支持看门狗超时中断或复位系统。
操作系统
支持操作系统：Windows XP,Windows2000,VxWorks。
注意：在外接硬盘上安装 Windows XP 操作系统时，如果安装不上，把板载的 SSD
卡分区并格式化后，然后在外接的硬盘上正常安装操作系统。

第一章 产品介绍
- 4 - CPC-3813CLD3N
I/O接口
提供３个串口，2 路串口信号引出到 J2 连接器，1 路到前面板，支持 RS-232。
提供 3 个 SATA 接口，2 路 SATA 信号引出到 J2 连接器，1 路接 22 针 SATA
接口，可接 2.5〞硬盘。
提供 4 个 USB2.0 接口，2 路 USB2.0 信号引出到 J2 连接器，2 路接到前面
板的 USB 接口。
提供 1 个 Mini PS/2 的键盘/鼠标接口。
提示：如何识别报警声
1、长鸣声为系统内存出错。
2、短“嘀”一声为开机声。

第二章 安装说明
CPC-3813CLD3N - 5 -
第二章 安装说明
产品外形尺寸图
H5
H1
H6
H7
H3
H8
H4 H9
H10 H2
CPC-3813CLD3N-1

第二章 安装说明
- 6 - CPC-3813CLD3N
H2
H1
CPC-3813CLD3N-2
CPC-3813CLD3N-1与CPC-3813CLD3N-2外IO正视图尺寸图
单位：mm
警告！
请务必选择合适的螺钉和使用正确的安装方法（包括板卡定位、CPU、散热
器等安装），否则可能损坏板。此板推荐 H1～H8 使用盘头 M3×5/GB-T818-1985/
螺钉。

第二章 安装说明
CPC-3813CLD3N - 7 -
接口位置示意图
SW2
D8
USB3 USB4
VGA1
J3 LAN3
H5
H1
H6
H7
H3
H8
JTAG1
H4 H9
J1
H10
J2
H2
CPC-3813CLD3N-1
DVI1
H2
SATA1
J1
H1
COM1
KM1
CPC-3813CLD3N-2

第二章 安装说明
- 8 - CPC-3813CLD3N
架构图
COM1
J2
J1
DDR3
CH A
DDR3 A
(KW)K4B2G0846D-HCH9
SDRAM/SAMSUNG/ROHS
DDR3 On Board
Terminaltion
JMF605
SATA1
VGA2
SATA2,3
USB1,2
LAN3
Hardware Monitor
COM3
SATA4
SATA4
Connector TO
CPC-3813CLD3N-2
DVI
VGA
VGA Switch
PCIEX1
Intel
82574
PCIEX1
PCIEX1
PS2
LPC
DVI
SCH3114
COM2 COM1
SPI
SPI
Flash1
DMIX4
SPI
Flash2
BGA1071
FDI
QM57
I7-620LE 2G
25W
USB1,2
SATA
USB 2.0
SATA1,2,3,4
BGA1288
8G SSD
FlashRom
8GX8bit
FlashRom
8GX8bit
dummy
Front IO
Intel
82574
PCI
PCI6150
Intel
82574
VGA1
USB 2.0
USB3,4
USB3,4
COM2
LAN2
LAN1
提示：如何识别跳线、接口第一脚
1、观察插头、插座旁边的文字标记，通常用“1”或加粗的线条或三角符号表示。
2、看看背面的焊盘，通常方型焊盘为第一脚。

第二章 安装说明
CPC-3813CLD3N - 9 -
CPC-3813CLD3N-1 接口说明
复位按钮
本板提供1个触发式复位按键SW2，实现Reset功能。

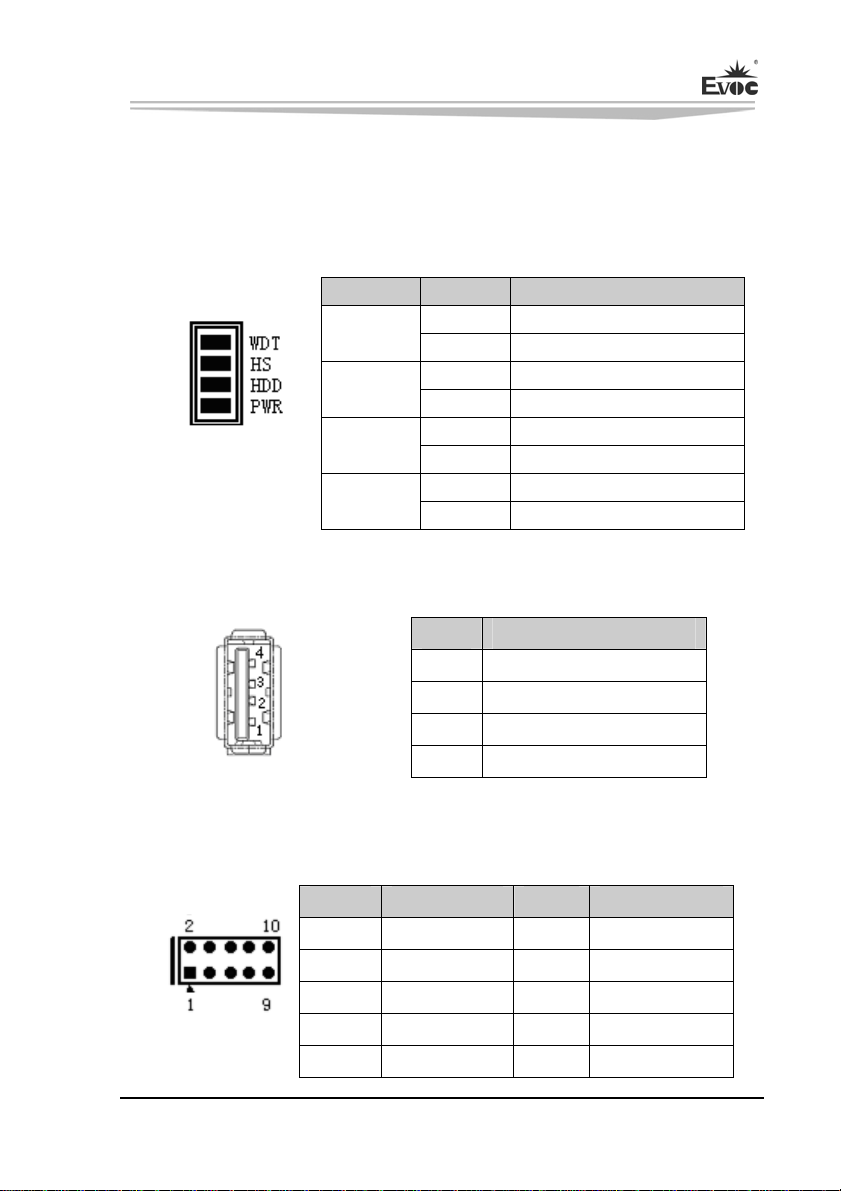

指示灯
指示灯 状态 描述
OFF 看门狗未操作
看门狗 ON 看门狗正在操作当中
OFF 正常工作状态
热交换 ON 正处于热交换状态中
OFF 硬盘闲置
硬盘 ON 硬盘运转
OFF 电源失败
D8
电源 ON 电源正常
USB接口
本板提供2个标准的USB接口。
管脚 信号名称
1 +5V
2 USB_Data-
3 USB_Data+
USB3，USB4 4 GND
JTAG接口
通过板上的JTAG1（在板背面，脚距：2.0mm）烧录CPLD所需资料。
管脚 信号名称 管脚 信号名称
1 TCK 2 GND
3 TDO 4 VCC
5 TMS 6 NC
7 NC 8 NC
JTAG1 9 TDI 10 GND

第二章 安装说明
- 10 - CPC-3813CLD3N
网络接口
本板提供一个10/100/1000Mbps网络接口，LILED和ACTLED是以太网接口两
边的LED，以显示LAN的活动和传输状态。请参考以下每一个LED的状态描述：
MX0,MX0-：正/负数据通道 0 MX1,MX1-：正/负数据通道 1
MX2,MX2-：正/负数据通道 2 MX3,MX3-：正/负数据通道 3
ACTLED：网络活动状态灯 LILED：网络链路状态灯
LAN3
LILED
（双色：橙绿双灯）
网络速度
指示状态
ACTLED
（单色：绿色灯）
网络活动
指示状态 绿色 1000Mbps
闪烁 有数据传输 橙色 100Mbps
灭 无数据传输 灭 10Mbps
注：网口不支持唤醒功能。
显示接口
本板提供1个15芯D型VGA显示器接口。
管脚 信号名称 管脚 信号名称
1 Red 2 Green
3 Blue 4 NC
5 GND 6 GND
7 GND 8 GND
9 NC 10 GND
11 NC 12 DDCDATA
13 HSYNC 14 VSYNC
VGA1
15 DDCCLK

第二章 安装说明
CPC-3813CLD3N - 11 -
板间连接器
板间连接器（CPC-3813CLD3N-1上为J3，CPC-3813CLD3N-2为J1）。
管脚 信号名称 管脚 信号名称 管脚 信号名称
A1 VCC5 A2 VCC5 A3 VCC5
A4 VCC5 A5 VCC5 A6 VCC3
A7 VCC3 A8 GND A9 COM3_DCD-
A10 COM3_DSR- A11 COM3_RXD A12 COM3_RTS-
A13 COM3_TXD A14 COM3_CTS- A15 COM3_DTR-
A16 COM3_RI- A17 GND A18 SATA4_TXN
A19 SATA4_TXP A20 GND A21 SATA4_RXN
A22 SATA4_RXP A23 GND A24 GND
A25 VCC5_KM B1 GDN B2 TMDSB_DATA0P
B3 TMDSB_DATA0N B4 GND B5 TMDSB_DATA1P
B6 TMDSB_DATA1N B7 GND B8 TMDSB_DATA2P
B9 TMDSB_DATA2N B10 GND B11 TMDSB_CLKP
B12 TMDSB_CLKN B13 GND B14 DVI_CTRL_CLK_B
B15 DVI_CTRL_DAT_B B16 GND B17 DDPB_HPD
B18 GND B19 KB_DAT_CN B20 KB_CLK_CN
B21 GND B22 MS_DAT_CN B23 MS_CLK_CN
B24 GND B25 VCC5_KM G1 GND
G2 GND G3 GND G4 GND
G5 GND G6 GND G7 GND
G8 GND G9 GND G10 GND
G11 GND G12 GND G13 GND
G14 GND G15 GND G16 GND
G17 GND G18 GND

第二章 安装说明
- 12 - CPC-3813CLD3N
Compact PCI接口
J1接头引脚信号定义
J1
信号名称 管
脚 A B C D E F
1 +5V -12V TRST- +12V +5V GND
2 TCK +5V TMS- NC TDI GND
3 INTA- IRQB- INTC- +5V INTD- GND
4 IPMB_PWR HEALTHY- V(I/O) INTP INTS GND
5 NC NC PCI_RST- GND GNT0- GND
6 REQ0- GND +3.3V CLK0 AD31 GND
7 AD30 AD29 AD28 GND AD27 GND
8 AD26 GND V(I/O) AD25 AD24 GND
9 C/BE3- NC AD23 GND AD22 GND
10 AD21 GND +3.3V AD20 AD19 GND
11 AD18 AD17 AD16 GND C/BE2- GND
12
13
14
KEY AREA
15 +3.3V FRAME- IRDY- BD_SEL- TRDY- GND
16 DEVSEL- GND V(I/O) STOP- LOCK- GND
17 +3.3V IPMB_SCL IPMB_SDA GND PERR- GND
18 SERR- GND +3.3V PAR C/BE1- GND
19 +3.3V AD15 AD14 GND AD13 GND
20 AD12 GND V(I/O) AD11 AD10 GND
21 +3.3V AD9 AD8 M66EN C/BE0- GND
22 AD7 GND +3.3V AD6 AD5 GND
23 +3.3V AD4 AD3 +5V AD2 GND
24 AD1 +5V V(I/O) AD0 ACK64- GND
25 +5V REQ64- ENUM- +3.3V +5V GND

第二章 安装说明
CPC-3813CLD3N - 13 -
J2接头引脚信号定义
J2
信号名称
管脚
A B C D E F
22 GA4 GA3 GA2 GA1 GA0 GND
21 CLK6 GND USB1P USB2P VCC5_USB1 GND
20 CLK5 GND USB1N USB2N VCC5_USB2 GND
19 GND GND PWR_BTN- SLPS3- RIO_3.3V GND
18 COM1_RXD COM1_DCD- COM1_DTR- COM2_CTS- COM1_CTS- GND
17 COM1_TXD COM2_RXD PRST- REQ6- GNT6- GND
16 COM1_DSR- COM1_RTS- DEG- GND COM1_RI- GND
15 PWR_5VSB NC FAL- REQ5- GNT5- GND
14 LAN1_TX0+ LAN1_TX0- COM2_RTS- LAN1_TX2+ LAN1_TX2- GND
13 LAN1_TX1+ LAN1_TX1- COM2_RI-_ LAN1_TX3+ LAN1_TX3- GND
12 LAN2_TX0+ LAN2_TX0- RIO_1V2 LAN2_TX2+ LAN2_TX2- GND
11 LAN2_TX1+ LAN2_TX1- COM2_DCD- LAN2_TX3+ LAN2_TX3- GND
10 NC COM2_TXD VGA_RED COM2_DTR- LAN2_LINK_100 GND
9 SATA1_TXP GND VGA_HSYNC LAN2_LINK_ACK- SATA2_TXP GND
8 SATA1_TXN NC VGA_BLUE GND SATA2_TXN GND
7 HDD_LED- COM2_DSR- VGA_12C_DAT NC LAN2_LINK_100 GND
6 SATA1_RXP LAN1_LINK_100- VGA_GREEN GND SATA2_RXP GND
5 SATA1_RXN GND VGA_VSYNC VCC5_USB1 SATA2_RXN GND
4 VI/O CPCI_RIO_5V VGA_12C_CLK LAN1_LINK_ACK- PM_SYSRST- GND
3 CLK4 GND GNT3- REQ4- GNT4- GND
2 CLK2 CLK3 SYSEN- GNT2- REQ3- GND
1 CLK1 GND REQ1- GNT1- REQ2- GND

第二章 安装说明
- 14 - CPC-3813CLD3N
CPC-3813CLD3N-2 接口说明
键盘与鼠标接口
可转出1个标准PS/2键盘接口和1个标准PS/2鼠标接口。
管脚 信号名称
1 KB_DATA
2 MS_DATA
3 GND
4 +5V
5 KB_CLK
KM1
6 MS_CLK
标准 DB9 串口
管脚 信号名称
1 DCD#
2 RXD
3 TXD
4 DTR#
5 GND
6 DSR#
7 RTS#
8 CTS#
COM1
9 RI#
注：串口不支持唤醒功能。建议本主板用 COM 插座型号为 1151-009-100-132；
对应端子的型号为 1165-109-001-000。

第二章 安装说明
CPC-3813CLD3N - 15 -
显示接口
DVI-D接口。
管脚 信号名称 管脚 信号名称
1 DATA2- 13 NC
2 DATA2+ 14 +5V
3 GND_DVI 15 GND
4 NC 16 HOTPLUG
5 NC 17 DATA0-
6 DDCCLK 18 DATA0+
7 DDCDATA 19 GND_DVI
8 NC 20 NC
9 DATA1- 21 NC
10 DATA1+ 22 GND_DVI
11 GND_DVI 23 CLK+
DVI1
12 NC 24 CLK-
SATA接口
本板提供1个7+15Pin的串行ATA接口。
管脚 信号名称 管脚 信号名称
A1 GND B5 GND
A2 TX+ B6 GND
A3 TX- B7 +5VL
A4 GND B8 +5V
A5 RX- B9 +5V
A6 RX+ B10 GND
A7 GND B11 GND
B1 NC B12 GND
B2 NC B13 NC
B3 NC B14 NC
SATA1
B4 GND B15 NC
