第一章 产品介绍
EC7-1818CLD2NA - 1 -
第一章 产品介绍
简介
本主板采用Intel® Atom™D2700/D2550/N2600 + NM10芯片组
（EC7-1818CLD2NA采用Intel® Atom™D2700/D2550 + NM10芯片组，
EC7-1818CLD2NA-V采用Intel® Atom™ N2600 + NM10芯片组），支持1条DDR3 SODIMM
内存条；型号为EC7-1818CLD2NA的主板支持1条1066MHz的内存，总容量最大支持
4GB；型号为EC7-1818CLD2NA-V的主板支持1条800MHz的内存，总容量最大支持
2GB；板载2个10/100/1000Mbps网络接口，显示支持VGA、DVI、LVDS、HDMI，支
持单显或任意组合双显。
EC7-1818CLD2NA具有丰富的外围接口，支持2个SATA接口（可选），1个CFAST
卡（可选）；8个USB 2.0接口、6个串口（其中COM2/COM3支持
RS-232/RS-422/RS-485，COM4/COM5第9针支持RI#/+5V/+12V可选）；1个标准的
MIC-IN/LINE-OUT音频接口；1个PCI插槽。
机械尺寸、重量与环境
外形尺寸：170.6 mm（长）×170.3 mm（宽）×41.3 mm（高）
净重：0.41Kg；
工作环境：
EC7-1818CLD2NA 支持：
温度：-10℃～60℃；
湿度：5 %～95%（非凝结状态）；
EC7-1818CLD2NA-V 支持：
温度：-10℃～70℃；
湿度：5%～95%（非凝结状态）；

第一章 产品介绍
- 2 - EC7-1818CLD2NA
贮存环境：
温度：-20℃～80℃；
湿度：5%～95%（非凝结状态）；
典型功耗
典型功耗是基于以下配置闲置状态的数值。
配置1：
CPU：板载Intel Atom D2700/D2550 1.86GHz；
内存：DDR3 1066 2GB Samsung；
操作系统：Windows XP ；
[email protected]；+5%/-3%；
[email protected]；+5%/-3%；
[email protected]；+5%/-3%；
配置2：
CPU：板载Intel Atom N2600 1.60GHz；
内存：DDR3 1066 2GB Apacer；
操作系统：Windows XP ；
[email protected]；+5%/-3%；
微处理器
板载Intel® Atom™ D2700/D2550（双核）/N2600（双核）处理器。封装为
Micro-FCBGA11。
芯片组
Intel® ATOM™ D2700/D2550/N2600 + NM10

第一章 产品介绍
EC7-1818CLD2NA - 3 -
系统内存
提供 1 条 204 Pin DDR3 SODIMM 内存插槽，支持 Un-buffered non-ECC，
型号为 EC7-1818CLD2NA 的主板支持 1条1066MHz 的内存，总容量最大支持
4GB，型号为 EC7-1818CLD2NA-V 的主板支持 1条800MHz 的内存，总容量最
大支持 2GB。
显示功能
支持VGA、LVDS、HDMI和DVI显示，其中EC7-1818CLD2NA支持24位LVDS单通
道， EC7-1818CLD2NA-V支持18位LVDS单通道。VGA支持热插拔功能；
都为同步输出；
VGA支持最高分辨率及刷新率为1920×1200@60Hz；其中EC7-1818CLD2NA的
LVDS支持最高分辨率及刷新率为1440×900@60Hz，EC7-1818CLD2NA-V的
LVDS支持最高分辨率及刷新率为1366×768@60Hz；HDMI/DVI支持最高分辨
率及刷新率为1920×1200@60Hz。
注：若使用WINDOWS XP系统，Beta版的驱动只能正常支持18位1024×768和
24位1366×768两种分辨率的LVDS屏，其他分辨率如有要求需要定制。
网络功能
提供 2 个10/100/1000Mbps网络接口，LAN1可支持网络唤醒功能
音频功能
采用HDA标准，支持 MIC-IN/LINE-OUT。
电源特性
EC7-1818CLD2NA采用ATX电源，支持ACPI功能,支持S0、S1、S4、S5；
EC7-1818CLD2NA-V采用单12V供电。

第一章 产品介绍
- 4 - EC7-1818CLD2NA
扩展总线
提供1个PCI插槽，此插槽符合PCI2.3规范.
Watchdog功能
支持 255 级，可编程按分或秒；
支持看门狗超时中断或复位系统。
操作系统
支持操作系统：XP/LINUX/ XPE；
I/O接口
提供 6 个串口，其中 COM2/COM3 支持 RS-232/RS-422/RS-485 模式选择；
提供 1 个 CFAST 接口（可选）；
提供 2 个 SATA2.0 接口（可选），支持热插拔功能；
提供 8 个 USB2.0 接口；
提供 2 个 PS/2 键盘/鼠标接口；
提供 1 个 8 路数字 I/O 接口。
提示：如何识别报警声
1、长鸣声为系统内存出错。
2、短“嘀”一声为开机声。

第二章 安装说明
EC7-1818CLD2NA - 5 -
第二章 安装说明
产品外形尺寸图
H1
H2
H5 H6 H4
J3
H3
单位：mm
警告！
请务必选择合适的螺钉和使用正确的安装方法（包括板卡定位、CPU、散热
器等安装），否则可能损坏板。此板推荐 H1～H4 使用 M3×6 GB9074.4-88 螺钉。

第二章 安装说明
- 6 - EC7-1818CLD2NA
接口位置示意图
H1
J4
H2
H5 H6 H4
J3
SMBUS1
PWR1
JCC1
JP14
SATA2
SATA1
PCI1
FP2
FP3 FP1
DIMM1
PWR3
PWR4
GPIO1
CPUFAN1 KM2
H3
JP13
JP12
COM5
COM2
COM3
COM4 COM6
JP9
JP8
JP1
JLCD1
LCDB1
LVDS1
JP7
JP4
JP3
JP2
AUDIO2
AUDIO1
J2 J1
DVI1
VGA1
HDMI1
COM1
KM1
MPCIE1
CFAST1

第二章 安装说明
EC7-1818CLD2NA - 7 -
架构图
SATA II OR CFAST
SATA2
D2700&D2550/N2600 CPU
RJ45
SATA II (1*7)
CH A
NM10
USB 2.0 X8
PCI
LAN1
LAN2
RTL8111E
SATA1
USB
PCI-E Port 2
RJ45
Connector
Connector
RTL8111E PCI-E Port1
PCI
DMI
DDR3 SODIMM1
18/24BIT
HDMI
LVDS
DB15
DVI
VGA
DDI0
DDI1
SIO W83627UHG
LPC
WDT
PS/2
(K/M) FANCOM*6GPIO
SPI Flash
HDA
SPI
ALC892
PCI-E Port 4
Mini PCIE

第二章 安装说明
- 8 - EC7-1818CLD2NA
提示：如何识别跳线、接口第一脚
1、观察插头、插座旁边的文字标记，通常用“1”或加粗的线条或三角符号表示。
2、看看背面的焊盘，通常方型焊盘为第一脚。
跳线设置

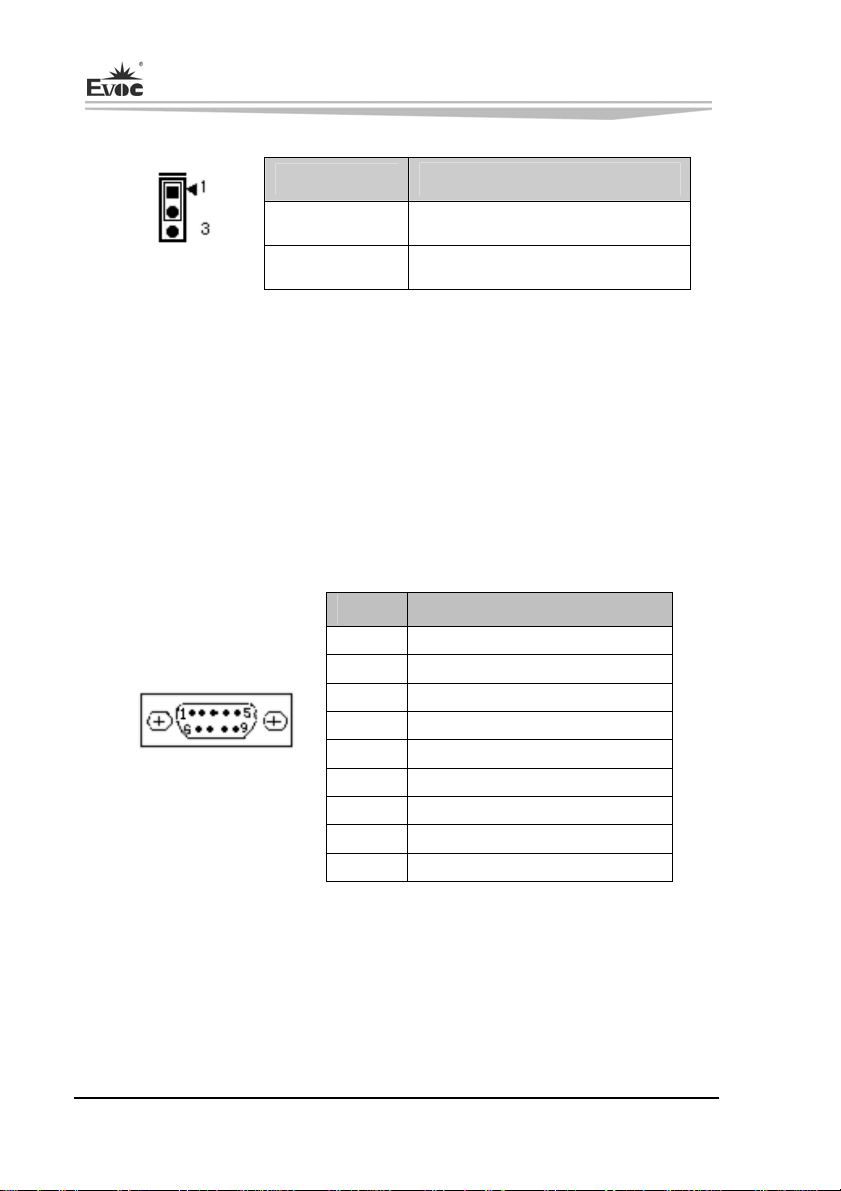

1. JCC1：CMOS内容清除/保持设置（脚距：2.0mm）
CMOS由板上钮扣电池供电。清CMOS会导致永久性消除以前系统配置并将其设
为原始（工厂设置）系统设置。其步骤:(1)关闭计算机，断开电源；(2)瞬间短
接JCC1插针；(3)开计算机；(4)启动时按屏幕提示按键进入BIOS设置，重新加载
最优缺省值；(5)保存并退出设置。设置方式如下：
设置 功能
1-2 开路 正常工作状态（Default）
JCC1 1-2 短路 清除 CMOS 内容，所有 BIOS 设置恢复成出厂值。

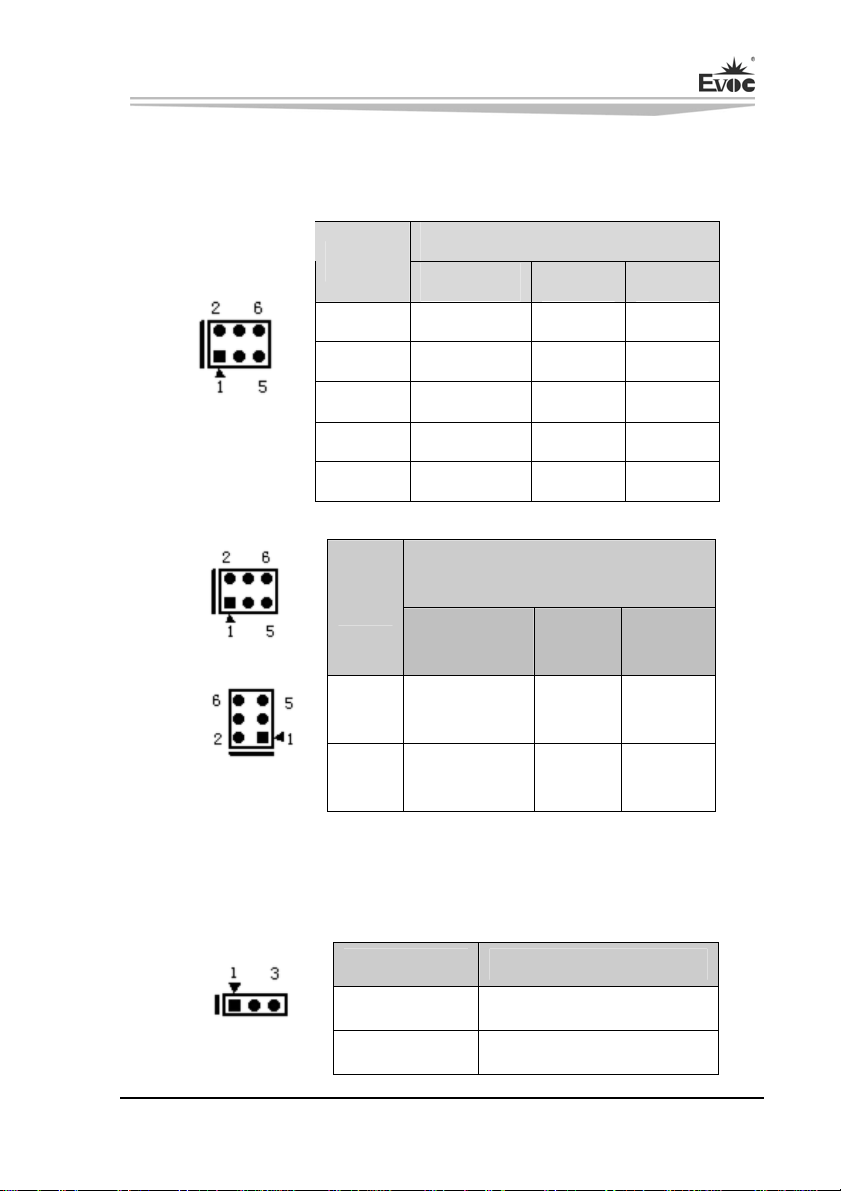

2. JP2～JP4：COM2 RS-232/RS-422/RS-485模式选择（脚距：2.0mm）
COM2支持RS-232/RS-422/RS-485三种工作模式，通过跳线JP2～JP4来实现工
作模式的选择。
模式选择
管脚设置 RS-232
(Default)
RS-422 RS-485
JP2 1-2 5-6 3-4
JP3 1-3 3-5 3-5
JP3 2-4 4-6 4-6
JP4 1-3 3-5 3-5
JP2～JP4
JP4 2-4 4-6 4-6

第二章 安装说明
EC7-1818CLD2NA - 9 -
3. JP7～JP9：COM3 RS-232/RS-422/RS-485模式选择（脚距：2.0mm）
COM3支持RS-232/RS-422/RS-485三种工作模式，通过跳线JP7～JP9来实现工
作模式的选择。
模式选择
管脚设置
RS-232 RS-422 RS-485
JP7 1-2 5-6 3-4
JP8 1-3 3-5 3-5
JP8 2-4 4-6 4-6
JP9 1-3 3-5 3-5
JP7～JP9
JP9 2-4 4-6 4-6
4. COM4/5的Pin9支持RI#/5V/12V可选接口。设置方式如下：
COM4/5 Pin9 功能选择
设置
RI#(Default) 5V 12V
JP12 1-2 3-4 5-6
JP12
JP13 JP13 1-2 3-4 5-6
5. JLCD1：LCD工作电压选择（脚距：2.0mm）
不同的 LCD 屏电压可能不同，本板提供了 3.3V 和 5V 两种电压选择，当所
选择的 LCD 电压与所使用的 LCD 屏的工作电压一致时，LCD 屏才能正常显示。设
置方式如下：
设 置 功 能
1-2 短路 +3.3V(Default)
JLCD1 2-3 短路 +5V

第二章 安装说明
- 10 - EC7-1818CLD2NA
6. JP14：SATA1的Pin7定义模式选择（脚距：2.0mm）
设置 功能
1-2 短路 Pin7 为 GND（Default）
JP14 2-3 短路 Pin7 为+5V
系统内存的安装
本主板配有1条204Pin DDR3 SODIMM内存插槽DIMM1。安装内存条时，要注意
以下几点：
安装时先将内存条的缺口和内存槽的缺口对准后再向下用力压到位。
可使用符合 Intel® Chipset 所支持的 1.5V DDR3 800/1066 的 DDR3 SO-DIMM
内存。
最好选择带 SPD（内存自动识别功能）的 DDR3 内存条，以保证内存条工作
稳定。
串口
1、 本主板提供6个串口，其中COM1是一个标准的DB9插座，管脚定义如下：
管脚 信号名称
1 DCD#
2 RXD
3 TXD
4 DTR#
5 GND
6 DSR#
7 RTS#
8 CTS#
J5(COM1)
9 RI#
注：建议使用对应端子的型号研达1165-109-001-000，或其他厂家D-SUB
9Pin母头端子。
2、 本主板提供5个2×5Pin的插针串口（脚距：2.54mm），其中COM2/COM3支持
RS-232/RS-422/RS-485模式，管脚定义如下：

第二章 安装说明
EC7-1818CLD2NA - 11 -
信号名称
管脚
设置 RS-232
（COM2～COM6）
RS-422
(COM2/COM3)
RS-485
(COM2/COM3)
1 DCD# TXD- Data-
2 RXD TXD+ Data+
3 TXD RXD+ NC
4 DTR# RXD- NC
5 GND GND GND
6 DSR# NC NC
7 RTS# NC NC
8 CTS# NC NC
9 RI# NC NC
COM2～COM6
10 NA NA NA
注：在RS485模式下，数据收发方向为自动控制。COM4/5的第9Pin信号定义支持
RI#/5V/12V可选，默认为RI#。
LCD背光控制接口
本板提供1个1×4Pin 的wafer LCD背光控制接口（脚距：2.0mm），管脚定
义如下：
管脚 信号名称
1 VCC_LCDBKLT
2 LCD_BKLTCTL
3 LCD_BKLTEN
LCDB1 4 GND
注：VCC_LCDBKLT---+12V 背光电源（电流限制在 1A 以下）；
LCD_BKLTCTL---背光控制（该信号由 CPU 直接输出，为 PWM 信号，电压
幅值 0V—3.3V，占空比在 0%～100%之间）；
LCD_BKLTEN ---背光使能，高有效（此板该信号由 CPU 直接输出，CMOS
输出，电压幅值为 0V-3.3V）。

第二章 安装说明
- 12 - EC7-1818CLD2NA
显示接口
1、 本主板提供1个标准DB15 VGA接口，管脚定义如下：
管脚 信号名称 管脚 信号名称
1 Red 2 Green
3 Blue 4 NC
5 GND 6 GND
7 GND 8 GND
9 NC 10 GND
11 NC 12 DDCDATA
13 HSYNC 14 VSYNC
VGA1
15 DDCCLK
2、 LVDS接口
本板提供1个单通道18bit/24bit LVDS接口(脚距:1.0 mm)。
管脚 信号名称 管脚 信号名称
1 LVDS_D0+ 2 LVDS_D0-
3 GND 4 GND
5 LVDS_D1+ 6 LVDS_D1-
7 GND 8 GND
9 LVDS_D2+ 10 LVDS_D2-
11 GND 12 GND
13 CLK+ 14 CLK-
15 GND 16 GND
17 LVDS_D3+ 18 LVDS_D3-
LVDS1
19 VDD 20 VDD
注：1、建议使用对应端子的型号DF20A-20DF-1C。
2、EC7-1818CLD2NA支持24位LVDS单通道， EC7-1818CLD2NA-V支持18位LVDS
单通道。

第二章 安装说明
EC7-1818CLD2NA - 13 -
3、 DVI-D接口
管脚 信号名称 管脚 信号名称
1 DATA2- 13 NC
2 DATA2+ 14 +5V
3 GND_DVI 15 GND
4 NC 16 HOTPLUG
5 NC 17 DATA0-
6 DDCCLK 18 DATA0+
7 DDCDATA 19 GND_DVI
8 NC 20 NC
9 DATA1- 21 NC
10 DATA1+ 22 GND_DVI
11 GND_DVI 23 CLK+
DVI1
12 NC 24 CLK-
4、 HDMI接口
管脚 信号名称 管脚 信号名称
1 TMDS Data2+ 2 TMDS Data2 Shield
3 TMDS Data2- 4 TMDS Data1+
5 TMDS Data1 6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 Shield
9 TMDS Data0- 10 TMDS Clock+
11 TMDS Clock 12 TMDS Clock-
13 CEC 14 Reserved (NC on
15 SCL 16 SDA
17 DDC/CEC Ground 18 +5V
HDMI1
19 Hot Plug Detect

第二章 安装说明
- 14 - EC7-1818CLD2NA
音频接口
1、 本主板提供2个AUDIO接口： AUDIO1为声卡后置面板输出接口，定义如下：
管脚 信号名称
1 LINE_OUT
AUDIO1 2 MIC_IN
2、 AUDIO2为前置音频接口，是1个2×5Pin的插针（脚距：2.54mm），如需使用
前置音频接口AUDIO2时，可将MIC输入接PIN1，麦克偏置接PIN3（如果机箱
不提供MIC_BIAS可不接），前置右声道输出接PIN5，前置左声道输出接PIN9，
地线接PIN2。AUDIO2的管脚定义如下：
管脚 信号名称 管脚 信号名称
1 MIC 2 AGND
3 MIC_BIAS 4 VCC
5 LINE_OUT_R 6 LINE_OUT_R_OR
7 AGND 8 NA
AUDIO2
9 LINE_OUT_L 10 LINE_OUT_L_OR
注：如客户需要，PIN9 和 PIN5、PIN10 和 PIN6 可分别组成左右声道的双通道
内置音频输出，其中 PIN5 和 PIN9 与后置音频接口使用相同的通道。
SATA接口
本主板提供2个SATA接口，其中SATA2为可选。
管脚
信号名称
1 GND
2 TX+
3 TX-
4 GND
5 RX-
6 RX+
SATA1、SATA2
7 GND
注：其中 SATA1 的 PIN7 为+5V 和 GND 可选，默认为 GND；

第二章 安装说明
EC7-1818CLD2NA - 15 -
SATA硬盘热插拔
SATA 硬盘热插拔需注意：
（1） 硬盘必须支持：SATA 2.0 接口，并且采用 15 芯 SATA 硬盘电源接口。
（2） 芯片组驱动程序支持 SATA 硬盘的热插拔。
（3） 不能对操作系统所在的 SATA 硬盘进行带电热插拔。
请按照如下步骤进行 SATA 硬盘热插拔，否则，操作不当会导致硬盘损坏和
数据丢失。
热插入SATA硬盘步骤：
步骤1：请将SATA电源线1x4-针脚(白色)一端接到电源适配器的1x4-针脚电
源线一端。
步骤2：将SATA 数据线接到主板上的SATA接口。
SATA 硬盘数据线 SATA 硬盘电源线
