Fakir premium ESV 2020 User manual

Bedienungsanleitung
Stand-Ventilator
(Seite 1 - 20)
User manual
Pedestal fan
(Page 21 - 40)
premium | ESV 2020

Allgemeines
2
Inhaltsverzeichnis
Allgemeines
Informationen zur Bedienungsanleitung ................................................. 3
Haftung ................................................................................................... 3
Hinweise in der Bedienungsanleitung .................................................... 3
Sicherheit
CE-Konformitätserklärung ...................................................................... 4
Bestimmungsgemäße Verwendung ........................................................ 4
Bestimmungswidrige Verwendung ......................................................... 4
WARNUNG! Kinder ................................................................................. 5
Allgemein ................................................................................................ 7
Achtung! Elektrischer Strom ................................................................... 7
Im Gefahrenfall ....................................................................................... 7
Versand .................................................................................................. 8
Bei einem Defekt .................................................................................... 8
Überblick
Lieferumfang ........................................................................................... 9
Technische Daten / Energiewerte ........................................................... 10
Montage
Auspacken .............................................................................................. 11
Montieren ................................................................................................ 11
Bedienung
󰀨 
Windmodus / Geschwindigkeit ............................................................... 13
Oszillation ............................................................................................... 13
Timer ..................................................................................................... 13
Fernbedienung ....................................................................................... 13
Reinigung und Wartung
 
Hilfe bei Störungen .............................................................................. 15
Entsorgung ........................................................................................... 17
Garantie ................................................................................................. 18
Notizen .................................................................................................. 19

Allgemeines
Vielen Dank,
dass Sie einen Fakir Ventilator gewählt haben. Er
wurde entwickelt und hergestellt,um Ihnen über viele
Jahre einen störungsfreien Betrieb zu leisten.
Diese Bedienungsanleitung soll Ihnen den sicheren
und bestmöglichen Umgang mit dem Gerät ermög-
lichen.
Lesen Sie diese Bedienungsanleitung vor der ersten
Benutzung des Gerätes sorgfältig durch. Bewahren
Sie die Bedienungsanleitung dauerhaft auf. Falls Sie
das Gerät an Dritte weiter geben, geben Sie auch die
Bedienungsanleitung mit.
Für Schäden, die aufgrund der Nichtbeachtung der
Bedienungsanleitung entstehen, übernehmen wir
keine Haftung.
Wird das Gerät zweckentfremdet, unsachgemäß
bedient oder nicht fachgerecht repariert und gewartet,
kann keine Haftung für eventuelle Schäden
übernommen werden.
Informationen zur
Bedienungsanleitung
Haftung
Hinweise in der
Bedienungsanleitung WARNUNG!
Kennzeichnet Hinweise, bei deren Nichtbeachtung die
Gefahr der Verletzung oder des Todes besteht.
HINWEIS!
Hebt Tipps und andere nützliche Informationen in der
Bedienungsanleitung hervor.
ACHTUNG!
Kennzeichnet Hinweise auf Gefahren, die Beschädi-
gungen des Gerätes zur Folge haben können.
3

Sicherheit
CE-Konformitäts-
erklärung
Dieses Gerät erfüllt die Anforderungen des
Produktsicherheitsgesetzes - ProdSG -, sowie die
EU-Richtlinien
2014/30/EU “Elektromagnetische Verträglichkeit”,
2014/35/EU “Niederspannungsrichtlinie”,
2001/95/EG „Allgemeine Produktsicherheitsrichtlinie“,
2011/65/EU „RoHS-Richtlinie” und
2009/125/EG „Ökodesign-Richtlinie“.
2010/30/EU „Energieverbrauchskennzeichnung“
Das Gerät trägt auf dem Typenschild die CE-Kenn-
zeichnung.
Fakir behält sich Konstruktions- und Ausstattungs-
änderungen vor.
Bestimmungsgemäße
Verwendung
Dieser Ventilator ist nur für seinen vorgesehenen
Verwendungszweck - für die Lüftung im Haushalt oder
Büro - einzusetzen.
Der Ventilator ist für eine gewerbliche Nutzung nicht
geeignet. Jede weitere Verwendung gilt als nicht be-
stimmungsgemäß und ist untersagt.
Nur Original Fakir Zubehörteile verwenden.Jede
weitere Verwendung gilt als nicht bestimmungsgemäß
und ist untersagt.
Bestimmungswidrige
Verwendung
Die hier aufgeführten Fälle nicht bestimmungs-
gemäßer Verwendung können zu Fehlfunktionen,
Beschädigung des Gerätes oder Verletzungen führen:
4

Sicherheit
WARNUNG! Kinder
• Diese Geräte können von Kindern ab 8 Jahren und
darüber und von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und/oder Wissen benutzt werden, wenn sie
beaufsichtigt werden oder bezüglich des sicheren Ge-
brauchs des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch
Kinder ohne Beaufsichtigung durchgeführt werden.
• Halten Sie Verpackungsfolien von Kindern fern
– Erstickungsgefahr!
5
WARNUNG! Kinder
• Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie
werden ständig überwacht.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und / oder mangels Wissen benutzt zu wer-
den, es sei denn, sie werden durch eine für ihre Sicher-
heit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
• Bei Verpackungsfolien besteht Erstickungsgefahr. Sie
dürfen nicht zum Spielen verwendet werden.

Sicherheit
6
• Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das
Gerät nur ein- und ausschalten, wenn sie beaufsichtigt
werden oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultieren-
den Gefahren verstanden haben, vorausgesetzt, dass das
Gerät in seiner normalen Gebrauchslage platziert oder ins-
talliert ist.
• Kindern ab 3 Jahren und jünger als 8 Jahre dürfen nicht
den Stecker in die Steckdose stecken, das Gerät nicht
regulieren, das Gerät nicht reinigen und/oder nicht die
Wartung durch den Benutzer durchführen.
• Das Gerät darf ohne Aufsicht nicht benutzt werden.
WARNUNG! Gefahr durch Überhitzung.
󰀨
WARNUNG! Schäden durch Schmutz und Regen!
Nutzen oder lagern Sie das Gerät niemals im Freien
Allgemein
• Nach dem Zusammenbau darf das Schutzgitter nicht mehr
entfernt werden.
• Den Luftstrom nicht direkt auf Personen richten.
• Den Luftstrom nicht behindern, mindestens 50 cm Freiraum
nach allen Seiten lassen.

Sicherheit
7
Achtung! Elektrischer Strom
• Eine falsche Spannung kann das Gerät zerstören. Betrei-
ben Sie das Gerät nur, wenn die auf dem Typenschild an-
gegebene Spannung mit der Spannung in Ihrem Haushalt
übereinstimmt.
• Die Steckdose muss über einen 10 A-Sicherungsautomaten
abgesichert sein.
• Verwenden Sie nur Verlängerungskabel, die für die Leis-
tungsaufnahme des Gerätes ausgelegt sind.
WARNUNG! Stromschlaggefahr!
• Fassen Sie den Stecker nie mit nassen Händen an.
• Ziehen Sie den Netzstecker nie am Kabel, sondern immer
direkt am Stecker aus der Steckdose.
• Das Netzkabel darf nicht geknickt, eingeklemmt, über schar-
fe Kanten gezogen oder überfahren werden und nicht mit
Hitzequellen in Berührung kommen.
• Wenn das Netzkabel dieses Gerätes beschädigt wird, muss
es durch den Hersteller oder seinen Kundendienst oder eine
-
gen zu vermeiden.
• Nehmen Sie das Gerät nicht in Betrieb, wenn das Gehäu-
se erkennbare Schäden aufweist, der Verdacht auf einen
Defekt (z.B. nach einem Sturz) besteht oder das Netzkabel
defekt ist.
• Verwenden Sie keine beschädigten Verlängerungskabel.
WARNUNG! Im Gefahrenfall.
Ziehen Sie im Gefahrenfall und bei Unfällen sofort den Stecker
aus der Steckdose.

Sicherheit
8
Versand Versenden Sie das Gerät in der Originalverpackung
oder einer ähnlich gut ausgepolsterten Verpackung,
damit es keinen Schaden nimmt.
Bei einem Defekt WARNUNG!
Betreiben Sie niemals ein defektes Gerät
oder ein Gerät mit einem defekten Netz-
kabel. Es besteht die Gefahr eines elekt-
rischen Schlags.
Bevor Sie sich an unseren Kundendienst wenden,
prüfen Sie, ob Sie den Fehler selbst beseitigen
können.
Hinweis!
Wenn Sie einen Fehler nicht selbst beseitigen können
oder im Falle einer geplanten Rücksendung, wenden
Sie sich bitte im voraus an unsere Servicehotline:
Hotline (Deutrschland)
07042 912 0
Vor dem Anruf unbedingt Artikel-Nr. und
Geräte/Modell Bezeichnung bereit halten. Diese An-

WARNUNG!
Reparaturen und Wartungen dürfen nur
von Fachkräften (z.B. Fakir Kundendienst)
durchgeführt werden. Dabei dürfen nur
Original Fakir Ersatzteile eingesetzt wer-
den. Nicht fachgerecht reparierte und
gewartete Geräte stellen eine Gefahr für
den Benutzer dar.

Überblick
9
1. 
2. Frontabdeckung
3. Gehäusevorderseite
4. Touch Bedienfeld
5. Teleskoprohr
6. Befestigungsring
7. Standsäule
8. Sockelring
9. Schutzgitter Vorderseite
10. Schutzgitterring
11. Seitenabdeckung Bedienfeld
12. Standfussabdeckung
13. Standfuss
14. Schutzgitter Rückseite
15. Motorabdeckung Rückseite
16. geneigtes Gelenk
17. Seitenabdeckung
18. Netzkabel
19. Befestigungsschraube
20. Fernbedienung (o.Abb.)
Lieferumfang

Überblick
10
Technische Daten

    
     
Spannung 220 V / 50 Hz
  
Lüfterdurchmesser 450 mm
   
   
   
Maße. H x B x T 110-150 x 41 x 45 cm
    
  

zur Durchführung der Richtlinie 2009/125 EC des Europäischen Parlaments und
des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltge-
rechte Gestaltung von Raumklimageräten und Komfortventilatoren.
Modell  Art.-Nr. 69 61 009 weiß
Technische Daten Symbol Wert Einheit
Max. Luftdurchsatz F 50,4 m³/min
Energieverbrauch P 55,5 W
Service value SV 0,91 (m³/min)/W
Standby Verbrauch PSB 0,20 W
Saisonaler Stromverbrauch Q 17,98 kWh/a
Schallleistungspegel LWA 63 dB(A)
Max. Luftgeschwindigkeit c 2,7 Meter/sec
Kontakt:
Fakir Hausgeräte GmbH
Industriestr. 6
71665 Vaihingen / Enz
+49 (0) 7042/912-0
E-Mail: [e-mail]
Gemäß IEC 60879

11
Montage

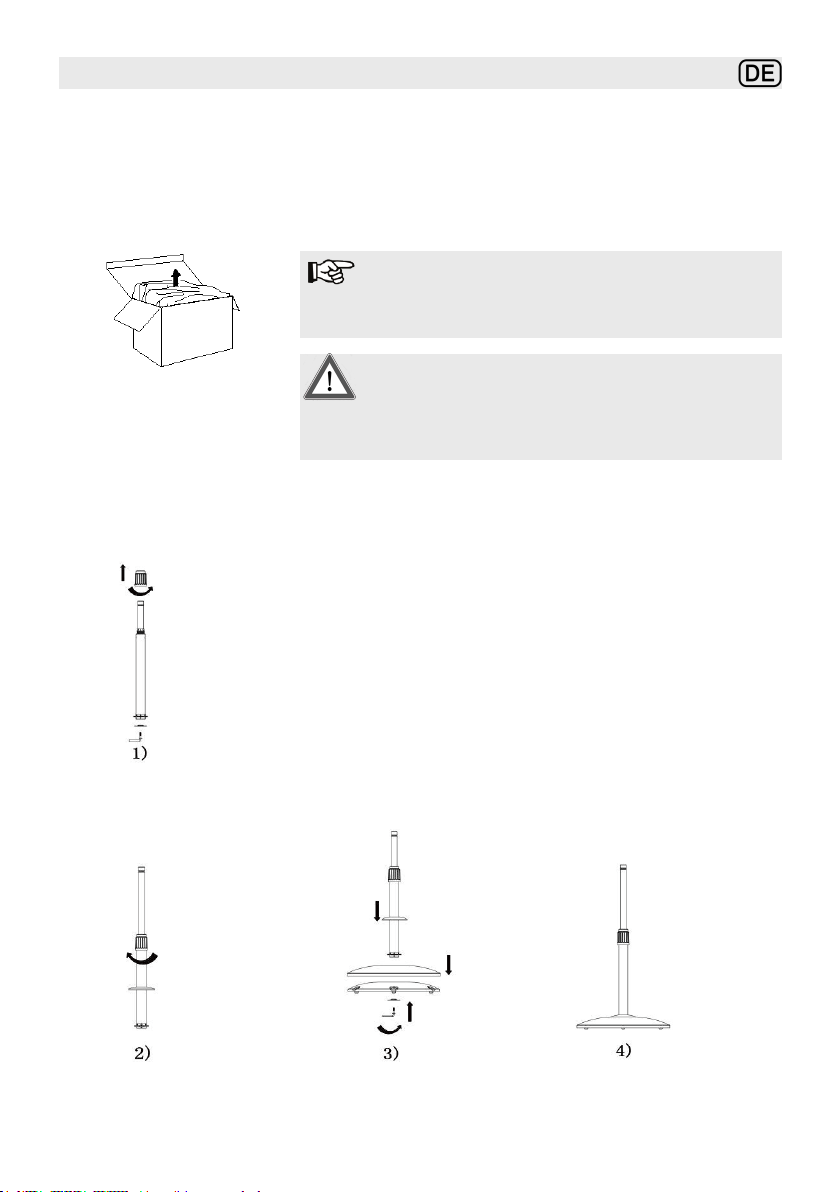

Auspacken Packen Sie das Gerät aus und überprüfen Sie den
Inhalt der Verpackung auf Vollständigkeit (siehe
Lieferumfang).
Sollten Sie einen Transportschaden bemerken,
wenden Sie sich umgehend an Ihren Händler.
Hinweis!
Bewahren Sie die Verpackung zur Aufbewahrung und
für spätere Transporte auf (z.B. für Umzüge, Service).
Warnung!
Verwenden Sie niemals ein defektes Ge-
rät.
• Entnehmen Sie die Standsäule und lösen Sie
den Befestigungsring und die L-förmige Schraube
entgegen dem Uhrzeigersinn.
• Montieren Sie den Sockelring auf den Ständer
und drehen Sie den Befestigungsring wieder zu
• Fixieren Sie die Standfussabdeckung auf dem
Standfuss, platzieren Sie den Metalring auf der
Unterseite, stecken Sie die L-förmige Schraube
wieder hinein und drehen diese fest, sodass alle
Teile miteinander verbunden sind.
• Stellen Sie das fertig montierte Ventilator Unterteil
auf eine ebene und stabile Fläche.
Montage

Montage
• Lösen Sie den Verschlussring entgegen dem
Uhrzeigersinn. Montieren Sie das hintere
Schutzgitter auf dem Motorteil, achten Sie
darauf, dass die Haltevorrichtung nach oben
zeigt. Drehen Sie den Verschlussring wieder im
Uhrzeigersinn fest.
• -
welle, stecken Sie die Verschlusskappe auf das
äußere Ende und drehen Sie diese entgegen dem
Uhrzeigersinn fest.
• Setzen Sie das vordere und hintere Schutzgitter
aufeinander und verbinden Sie beide mit dem
󰀨
aber nur locker verschraubt sein. Achten Sie
darauf, dass der Verschluss nach unten zeigt und
drehen Sie die Schraube ganz zu.
• Platzieren Sie den oberen Teil des Ventilators
auf das Teleskoprohr und drehen Sie die Befesti-
gungsschraube (A) zu.
• Um die Höhe zu verstellen, lösen Sie den Be-
festigungsring (B) an der Standsäule, stellen
die gewünschte Höhe ein und drehen den Ring
anschließend wieder fest zu.
A
B
12

Bedienung
󰀨
einzuschalten, er startet in der niedrigsten Geschwin-
digkeit, die Anzeige des Windmodi leuchtet blau.
ACHTUNG!
Stellen Sie das Gerät nicht in unmittelba-
rer Nähe von Wärmequellen auf und ver-
meiden Sie direkte Sonneneinstrahlung.
󰀨
Sie können von 30 Minuten über 1 Stunde, 2 Stunden,
4 Stunden bis hin zu 7,5 Stunden wählen. Drücken
Sie die “Timer” Taste so lange, bis Sie die gewünschte
Zeit eingestellt haben. Die entsprechenden Zeiten
werden Ihnen im oberen Bedienfeld blau angezeigt.
Die Symbole (siehe Abbildung links) auf den Bedien-
tasten stehen für die jeweilige Geschwindigkeit.
1: langsame Geschwindigkeit
2: mittlere Geschwindigkeit
3: hohe Geschwindigkeit
Für die gewünschte Modi-Auswahl drücken Sie

- Im natürlichen Modus (Baum-Symbol) können
Sie zusätzlich zwischen den drei verschiedenen
Geschwindigkeiten wählen.
- Im “Silent” Modus läuft der Ventilator extra leise.
Um die Oszillation zu aktivieren, drücken Sie die Taste
“Swing”.
Oszillation
Geschwindigkeit
Timer
13
1
2
3
Modus
Fernbedienung Alle Funktionen können auch über die Fernbedienung
abgerufen werden. Durch den magnetischen Kontakt
kann die Fernbedienung direkt am Teleskoprohr bef-
estigt werden.

Reinigung und Wartung
14
Reinigen Warnung!
Schalten Sie das Gerät aus und zie-
hen Sie den Netzstecker, bevor Sie
mit Reinigung und Wartung begin-
nen. So verhindern Sie, dass das
Gerät versehentlich eingeschaltet wird.
Verwenden Sie keine Reinigungsmittel,
Scheuermittel oder Alkohol. Diese wür-
den das Gehäuse beschädigen.
Achtung!
Reinigen Sie das Gerät nur trocken oder mit einem
feuchten Tuch. Achten Sie darauf, dass das Gerät
vom Netz getrennt ist.
Angesammelter Staub im Geräteinnenraum kann
durch Absaugen mit einem Staubsauger, oder durch
Ausblasen mit Druckluft entfernt werden.
Um den Ventilator gründlich zu säubern, demontieren
Sie die Teile, indem Sie der gegenteiligen Reihenfolge
des Zusammenbaus folgen, siehe „Montage“. Rei-

feuchten Tuch. Lassen Sie alle gereinigten Teile
gründlich trocknen, bevor Sie sie wieder zusammen
setzen.
Gerät staubgeschützt und trocken aufbewahren.
Geräte, die längere Zeit nicht in Betrieb waren, müs-
sen vor einer erneuten Inbetriebnahme von Fachkräf-
ten überprüft werden. Dies gilt auch, wenn das Gerät
innen verschmutzt ist.

Hilfe bei Störungen
15
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle.
Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren,
bedauern wir dies sehr. Bevor Sie sich an unseren
Kundendienst wenden, prüfen Sie, ob Sie den Fehler selbst
beseitigen können.
Warnung!
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker,
bevor Sie nach der Abkühlphase mit der Fehlersuche begin-
nen. So verhindern Sie, dass das Gerät versehentlich einge-
schaltet wird.
Hinweis!
Wenn Sie einen Fehler nicht selbst beseitigen können oder im Falle einer geplan-
ten Rücksendung, wenden Sie sich bitte im Voraus an unsere Servicehotline:
Hotline (Deutschland)
07042 912 0
Vor dem Anruf unbedingt
Geräte / Modellbezeichnung mit 7-stelliger Art.-Nr.
z.B 69 61 009 und Fertigungsdatum 2019-05

oder die 7-stellige Ersatzteil-Nummer bereit halten.
Achtung!
Reparaturen und Wartungen dürfen nur von Fachkräften (z.B.
Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Ori-
ginal-Fakir-Ersatzteile verwendet werden. Nicht fachgerecht
reparierte und gewartete Geräte stellen eine Gefahr für den
Benutzer dar.

Hilfe bei Störungen
16
Fehler Mögliche Ursache Abhilfe
Gerät läuft nicht. Stecker ist nicht ein-
gesteckt oder Gerät ist
nicht eingeschaltet.
Stecker einstecken und
Gerät einschalten.
Steckdose führt keinen
Strom.
Testen Sie den Ventilator
an einer anderen Steck-
dose, bei der Sie sicher
sind, dass diese Strom
führt.
Stromkabel ist beschä-
digt
Lassen Sie das Kabel
durch den Fakir Kunden-
dienst ersetzen.
Keine Oszillation. Oszillation nicht ein-
geschaltet; Motor oder
Getriebe defekt.
Oszillation einschalten
Gerät läuft ungewöhnlich
laut.
Fremdkörper haben sich
evtl. verklemmt.
Fremdkörper entfernen.

Entsorgung
17
Wenn das Gebrauchsende des Ventilators erreicht
ist, insbesondere wenn Funktionsstörungen auftreten,
machen Sie das ausgediente Gerät unbrauchbar,
indem Sie den Netzstecker aus der Steckdose ziehen
und das Stromkabel durchtrennen.
Entsorgen Sie das Gerät entsprechend der in Ihrem
Land geltenden Umweltvorschriften.
Elektrische Abfälle dürfen nicht zusammen mit Haus-
haltsabfällen entsorgt werden.
Die Verpackung des Gerätes besteht aus recyclingfä-
higen Materialien. Geben sie diese sortenrein in die
dafür vorgesehenen Sammelbehälter, damit sie der
Wiederverwertung zugeführt werden können.
Wenden Sie sich für Ratschläge zum Recycling an
Ihre Kommunalbehörde oder Ihren Händler.
Ausgediente elektrische und elektronische Geräte
sowie Batterien und Akkumulatoren (Akkus) enthalten
󰀨
Sicherheit der Geräte notwendig gewesen sind.
Geben Sie das ausgediente Gerät Batterien und Ak-
kus auf keinen Fall in den Restmüll!
Im Restmüll oder bei falschem Umgang mit ihnen sind
󰀨
Umwelt schädlich.
Ausgediente elektrische und elektronische Geräte
sowie Batterien und Akkumulatoren (Akkus) enthalten
oft noch wertvolle Materialien.
Batterien und Akkus müssen gesondert entsorgt
werden!
Nutzen Sie die in Ihrem Wohnort eingerichtete
Sammelstelle zur Rückgabe und Verwertung von
elektrischen und elektronischen Altgeräten sowie zur
Rückgabe und Verwertung von Batterien und Akkus.
Dieses Gerät erfüllt die Anforderungen der Richtlinie
2012/19/EU - WEEE-Richtlinie

18
Garantie
Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz
in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland
gekauft worden.
2. 
kostenlos in Stand zu setzen, wenn es infolge Material- oder Montagefehler
innerhalb von 24 Monaten (bei gewerblicher Nutzung sowie bei Verwendung

mangelhaft und uns innerhalb der Garantiefrist gemeldet wurde.
-
lung des Gerätes. Die Garantiefristen beginnen mit dem Kaufdatum.
3. Teile, die einer natürlichen Abnützung unterliegen (z.B. Antriebsriemen, Ak-
kus, Batterien, Bürsten, Filter), fallen nicht unter die Garantie
4. 󰀨-
nen vorgenommen werden, die hierzu von uns nicht autorisiert sind. Ferner
dürfen weder fremde Ersatz- oder Zubehörteile eingebaut werden.
5. Die Garantieleistung besteht vorzugsweise in der Instandsetzung bzw. im
Austausch der defekten Teile. Reparaturen am Aufstellungsort können nur für
stationär betriebene Großgeräte verlangt werden. Zum Nachweis der Garan-
tieansprüche ist der Garantieschein und die Rechnung oder Kassenquittung
des Händlers mit Kaufdatum beizufügen.
6. Sofern eine Reparatur erfolglos war und der Schaden bzw. Mangel auch nach
einer Nachbesserung nicht beseitigt werden kann, wird das Gerät durch ein
gleichwertiges ersetzt. Ist weder eine Reparatur noch ein Ersatz möglich, be-
steht das Recht auf Rückgabe des Gerätes und Erstattung des Kaufpreises.
Im Falle eines Umtauschs oder Erstattung des Kaufpreises kann für die Zeit
des Gebrauchs ein Nutzungsentgelt geltend gemacht werden.
7. Garantieleistungen bewirken keine Verlängerung der Garantiefrist und setzen
auch keine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute Er-
satzteile endet mit der Garantiefrist für das ganze Gerät.
8. Die vertraglichen bzw. gesetzlichen Regelungen zur Mangelbeseitigung blei-
ben von den Garantiebestimmungen unberührt.
Gültig ab 1. Juli 2017

19
Notizen

Fakir Hausgeräte GmbH
Industriestraße 6
D-71665 Vaihingen / Enz
Postfach 1480
D-71657 Vaihingen / Enz
Tel.: +49 7042 / 912-0
Fax: +49 7042 / 912-360
www.fakir.de
[e-mail]
© 2019 Fakir Hausgeräte GmbH
Änderungen vorbehalten
Subject to revision
69 61 994- 9911 de
Fakir Kundenservice:

Ahltener Str. 4-8
D-31275 Lehrte
Tel.: +49 51 32 / 88 73 858
Fax: +49 51 32 / 58 87 23
[e-mail]
