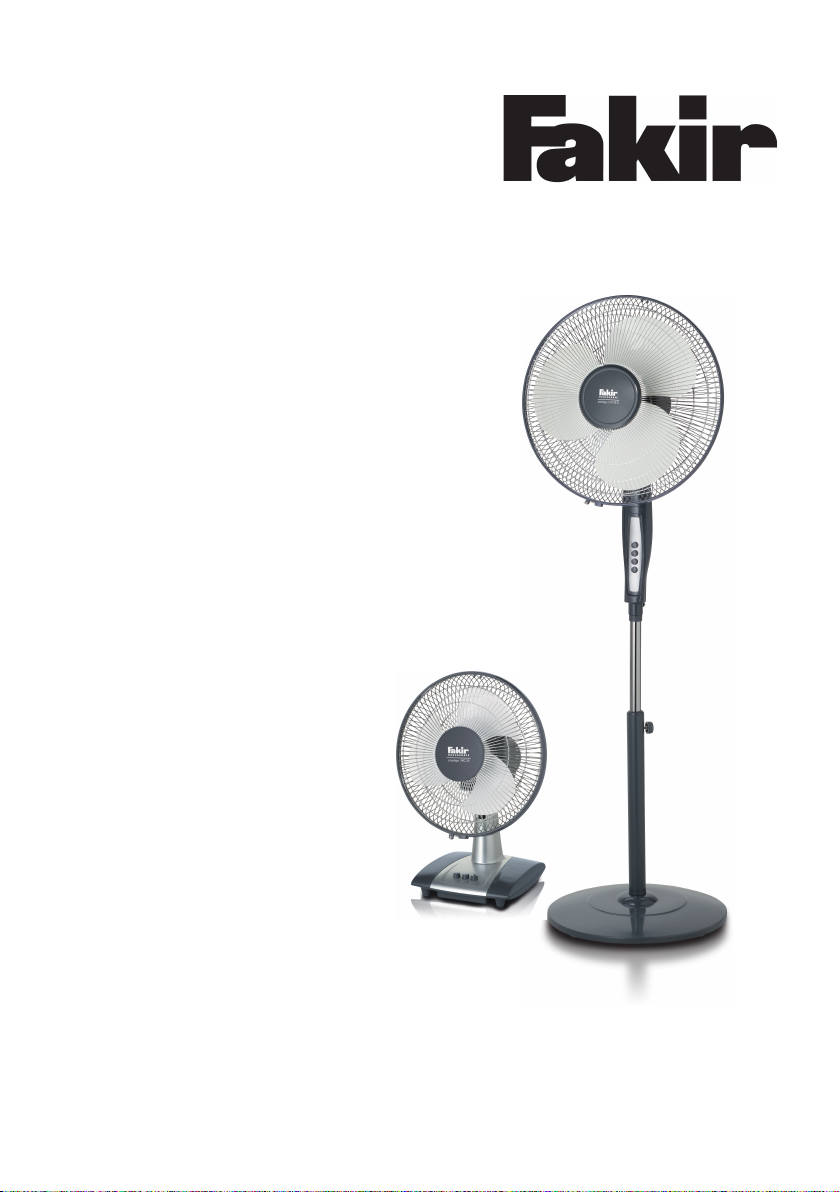

Fakir prestige VC 45 S User manual

prestige | VC 29
prestige | VC 45 S
Bedienungsanleitung
Stand-Ventilator
Tisch-Ventilatoren
de - DE

2
Allgemeines
nformationen zur Bedienungsanleitung....................3
Haftung......................................................................3
Hinweise in der Bedienungsanleitung .......................3
Sicherheit
CE-Konformitätserklärung .........................................4
Bestimmungsgemäße Verwendung ..........................4
Bestimmungswidrige Verwendung ............................4
Kinder ........................................................................4
Allgemein...................................................................5
Elektrischer Strom .....................................................5
m Gefahrenfall..........................................................5
Versand .....................................................................6
Bei einem Defekt .......................................................6
Überblick
Auspacken / Lieferumfang.........................................7
Technische Daten .....................................................8
Teile und Funktionen .................................................8
Montage
Zusammenbau VC 29 ...............................................9
Zusammenbau VC 45 S..........................................10
Bedienung
Ein- und Ausschalten...............................................11
Horizontale Blasrichtung (Oszillation)......................11
Vertikale Blasrichtung..............................................12
Höhenverstellung VC 45 S......................................12
Nach dem Gebrauch
Reinigen/ Pflege......................................................13
Hilfe bei Störungen..................................................14
Entsorgung ..............................................................15
Garantie..................................................................16
Inhalt
Allgemeines
de

3
Allgemeines
Vielen Dank,
dass Sie einen Fakir Ventilator gewählt haben. Er wurde
entwickelt und hergestellt, um hnen über viele Jahre
einen störungsfreien Betrieb zu leisten.
Diese Bedienungsanleitung soll hnen den sicheren und
bestmöglichen Umgang mit dem Gerät ermöglichen.
Lesen Sie diese Bedienungsanleitung vor der ersten
Benutzung des Gerätes vollständig durch.
Bewahren Sie die Bedienungsanleitung dauerhaft auf.
Falls Sie das Gerät an Dritte weiter geben, geben sie
auch die Bedienungsanleitung mit.
Für Schäden, die aufgrund der Nichtbeachtung der
Bedienungsanleitung entstehen, übernehmen wir keine
Haftung.
Wird das Gerät zweckentfremdet, unsachgemäß bedient
oder nicht fachgerecht repariert und gewartet, kann
keine Haftung für eventuelle Schäden übernommen wer-
den.
WARNUNG!
Kennzeichnet Hinweise, bei deren Nicht-
beachtung die Gefahr der Verletzung oder
des Todes besteht.
Kennzeichnet Hinweise auf Gefahren, die
Beschädigungen des Gerätes zur Folge
haben können.
Hebt Tipps und andere nützliche nformationen in der
Bedienungsanleitung hervor.
HINWEIS!

ACHTUNG!
Informationen zur
Bedienungsleitung
Haftung
Hinweise in der
Bedienungsanleitung
de

4
Sicherheit
Dieses Gerät erfüllt die Anforderungen des
Produktsicherheitsgesetzes-ProdSG- und des
Energieverbrauchsrelevante-Produkte-Gesetz -EVPG-,
sowie die EU-Richtlinien 2014/30/EU
Elektromagnetische Verträglichkeit” und 2014/35/EU
“Niederspannungsrichtlinie”, 2001/95/EG „Allgemeine
Produktsicherheitsrichtlinie“, 2011/65/EU „RoHS-
Richtlinie“, 2009/125/EG „Ökodesign Richtlinie“.Das
Gerät trägt auf dem Typen schild die CE-
Kennzeichnung.
Die Ventilatoren sind nur für ihren vorgesehenen
Verwendungszweck - für die Lüftung im Haushalt oder
Büro - einzusetzen.
Die Ventilatoren sind für eine gewerbliche Nutzung nicht
geeignet. Jede weitere Verwendung gilt als nicht bestim-
mungsgemäß und ist untersagt.
Die hier aufgeführten Fälle nicht bestimmungsgemäßer
Verwendung können zu Fehlfunktionen, Beschädigung
der Gerätes oder Verletzungen führen:
CE-Konformitätserklärung
Bestimmungsgemäße
Verwendung
Bestimmungswidrige
Verwendung
● Brand- und Explosionsgefahr
Das Gerät niemals in der Nähe von explosiven oder leicht entzündli-
chen Stoffen verwenden.
● Beschädigung des Gerätes durch Regen und Schmutz
Das Gerät niemals im Freien verwenden oder aufbewahren.
● Gefahr der Überhitzung
Die Öffnungen des Gerätes immer frei lassen.
WARNUNG! Kinder
● Diese Geräte können von Kindern ab 8 Jahren und darüber und von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt
werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die daraus resultie-
renden Gefahren verstanden haben.
●Kinder dürfen nicht mit dem Gerät spielen.
● Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne
Beaufsichtigung durchgeführt werden.
● Halten Sie Verpackungsfolien von Kindern fern
- Erstickungsgefahr!
de

Sicherheit
5
Allgemein
● Nach dem Zusammenbau darf das Schutzgitter nicht mehr entfernt
werden.
● Den Luftstrom nicht direkt auf Personen richten.
● Den Luftstrom nicht behindern, mindestens 50 cm Freiraum nach allen
Seiten lassen.
Elektrischer Strom
● Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das
Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit
der Spannung in hrem Haushalt übereinstimmt.
● Tauchen sie das Gerät niemals in Wasser oder andere Flüssigkeiten
und halten Sie es vor Regen und Nässe fern.
● Fassen Sie den Stecker niemals mit nassen Händen an.
● Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
Sie immer direkt am Stecker, niemals am Kabel.
● Die Netzanschlussleitung darf nicht geknickt, eingeklemmt oder über-
fahren werden und nicht mit Hitzequellen in Berührung kommen.
● Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
● Verwenden Sie nur Verlängerungskabel, die für die Leistungsauf-
nahme des Gerätes ausgelegt sind.
● Beim Reinigen und Warten des Gerätes oder beim Auswechseln von
Teilen ist das Gerät auszuschalten und der Netzstecker zu ziehen.
● Das Schutzgitter darf nicht zur Reinigung des Rotors entfernt oder
geöffnet werden.
● Zur Reinigung können Sie das Gehäuse und Schutzgitter mit einem
leicht feuchten Tuch abwischen.
Im Gefahrenfall
● Ziehen Sie im Gefahrenfall und bei Unfällen sofort den Stecker aus der
Steckdose.
ACHTUNG!
WARNUNG! Stromschlaggefahr!
WARNUNG!
de

Sicherheit
Versand
Bei einem Defekt
Versenden Sie das Gerät in der Originalverpackung oder
einer ähnlich gut ausgepolsterten Verpackung, damit es
keinen Schaden nimmt.
Bevor Sie sich an unseren Kundendienst wenden,
prüfen Sie, ob Sie den Fehler selbst beseitigen können.
> siehe Kapitel “Hilfe bei Störungen” auf Seite 14.
Hinweis
Wenn Sie einen Fehler nicht selbst beseitigen können
oder im Falle einer geplanten Rücksendung, wenden
Sie sich bitte im voraus an unsere Servicehotline:
Service-Hotline
01805 325474
14 Cent / Minute
aus dem Festnetz der deutschen Telekom
Vor dem Anruf unbedingt Artikel-Nr. und Geräte-/Modell-
bezeichnung bereit halten. Diese Angaben finden Sie
auf dem Typenschild des Gerätes.
6
WARNUNG!
Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem
defekten Netzkabel. Es besteht die Gefahr eines elektrischen Schlags.
WARNUNG!
Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-
Kundendienst) durchgeführt werden. Dabei dürfen nur Original Fakir
Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte und gewar-
tete Geräte stellen eine Gefahr für den Benutzer dar.
de

7

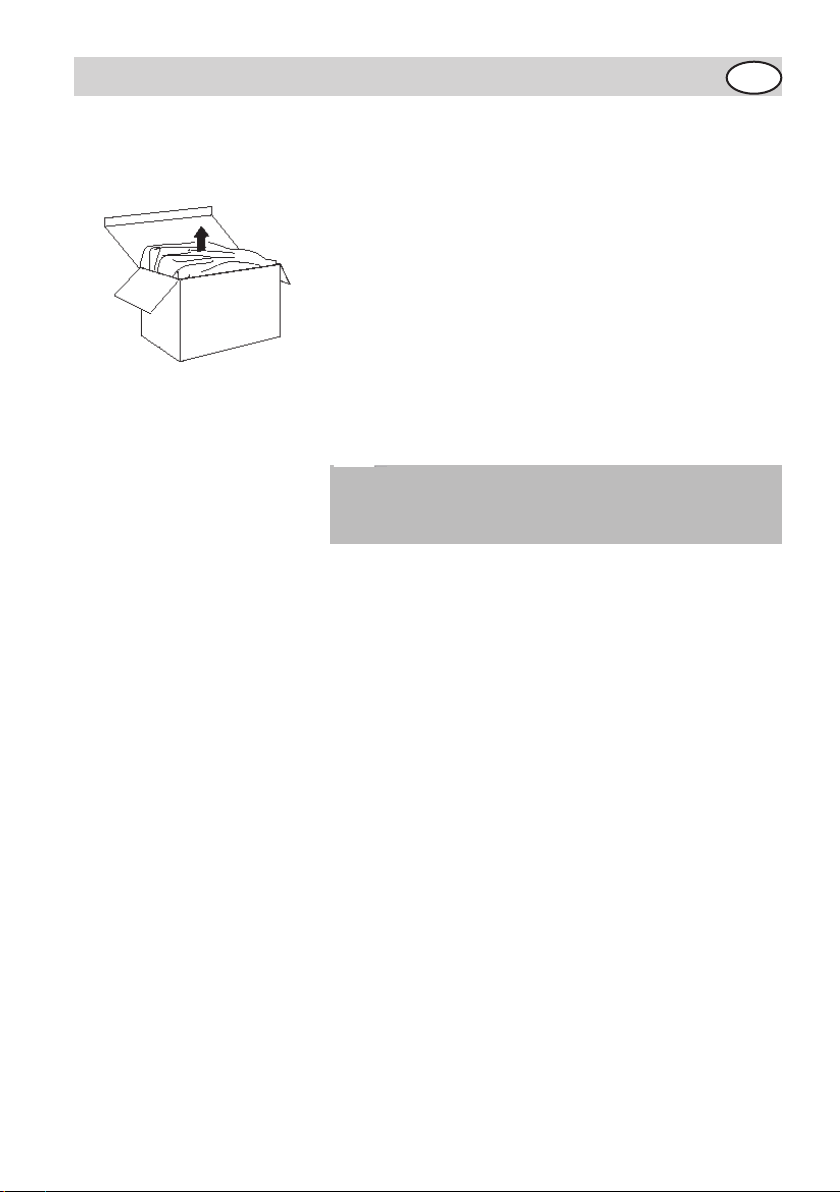

Auspacken /
Lieferumfang
Ventilator aus der Verpackung nehmen.
Bitte überprüfen sie nach dem Auspacken, ob alle in
der nachfolgenden Montageanleitung genannten Teile
vorhanden sind.
- Ventilator incl. 6 Schrauben
- Standfuß incl. 4 Schrauben
- Bedienungsanleitung
Sollten Sie einen Transportschaden bemerken, wen-
den Sie sich umgehend an hren Händler.
HINWEIS!
Bewahren Sie die Verpackung zur Aufbewahrung und
für spätere Transporte auf (z.B. für Umzüge, Service).

Überblick de

8

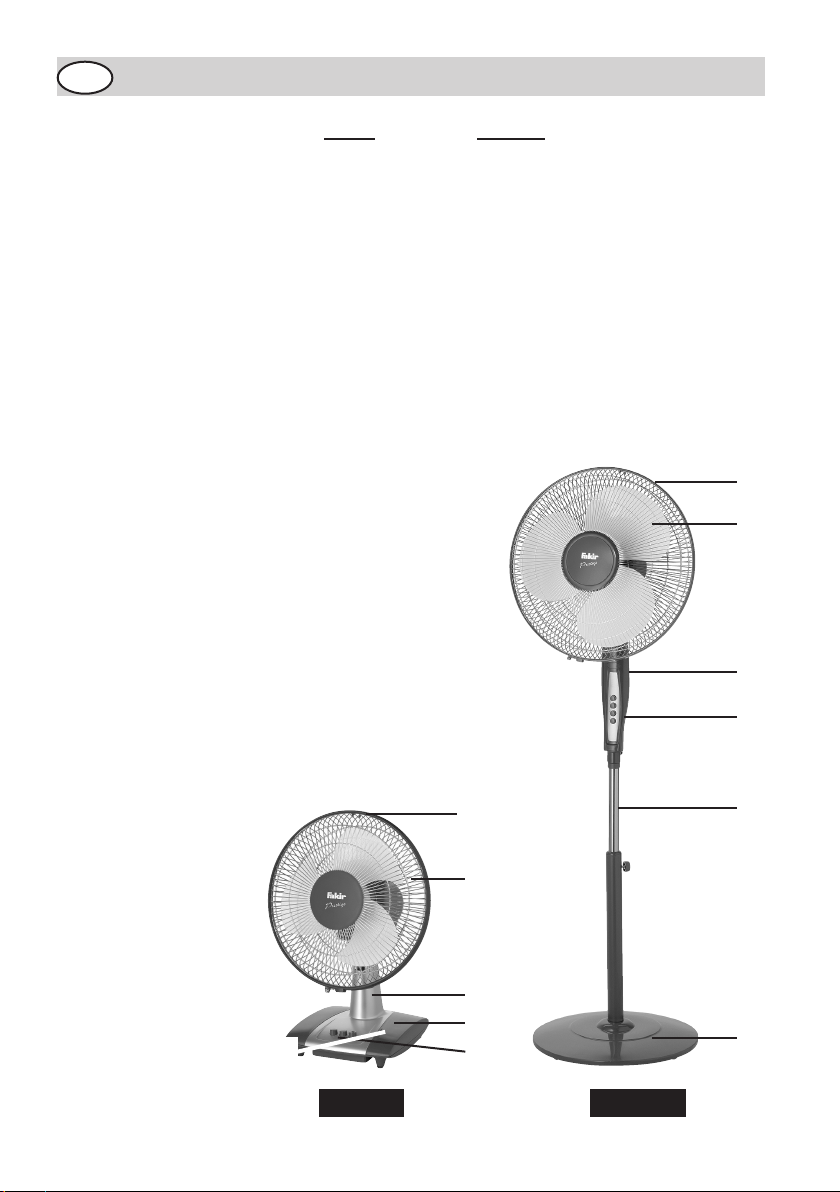

Teile und Funktionen
1Klemmring
2Schutzgitter vorne / hinten
3Fußsockel
4Bodenplatte (Standfuß)
5Bedienpult
6Teleskop-Standrohr
4
3
5
2
1
1
2
3
6
5
4
VC 29 VC 45 S
Technische Daten
Artikel-Nummer
Spannung
Frequenz
Leistungsaufnahme max.
Korbdurchmesser ca.
Geschwindigkeitsstufen
Oszillierend bis ca.
Netzkabel ca.
Maße: B x T x H ca.
Gewicht ca.
VC 29 VC 45 S
6944009 6946009
220 - 240 V 220 - 240 V
50 / 60 Hz 50 / 60 Hz
40 W 60 W
31 cm 47 cm
23
75° 75°
1,55 m 1,55 m
32 x 32 x 43 cm 40 x 40 x120-140 cm
2,2 kg 7,1 kg
Überblick
de

Montage

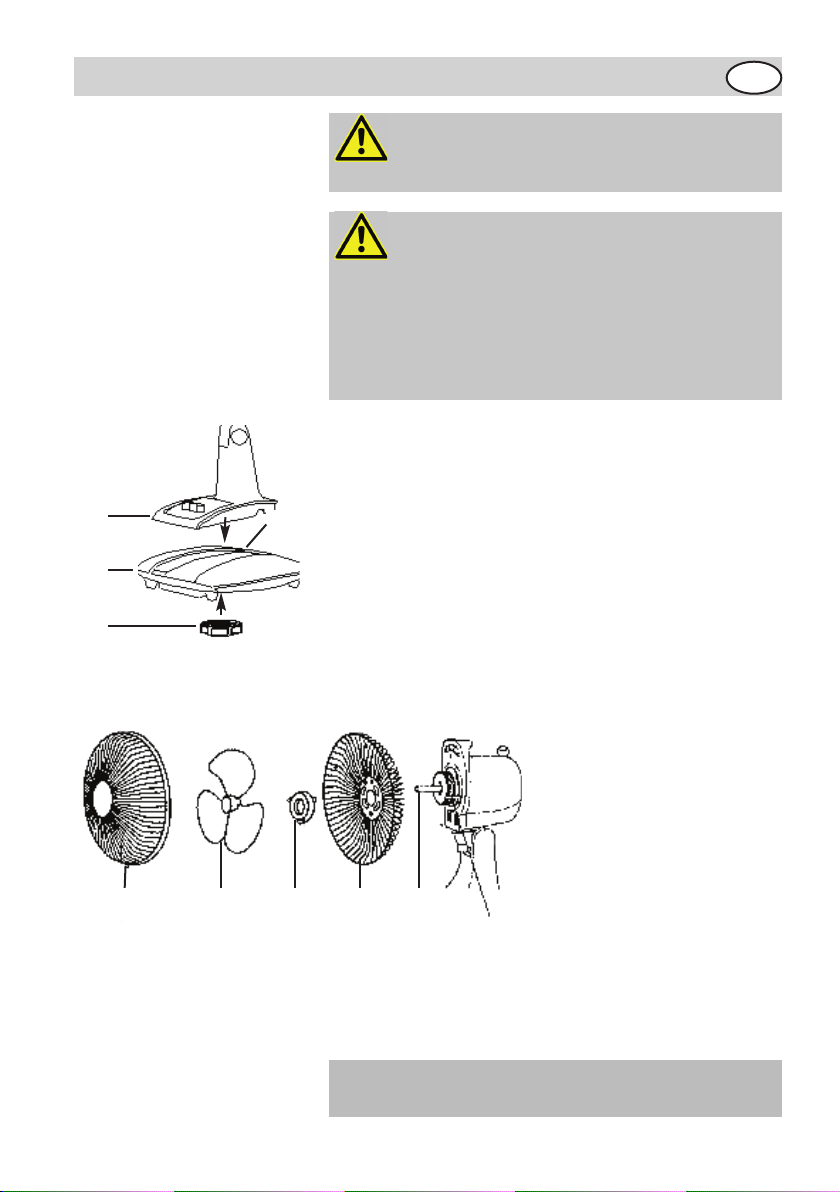

• Fußplatte [A] des Ventilators zuerst mit der Rastnase
in die hintere Öffnung [B] der Bodenplatte [C] einset-
zen, dann nach unten drücken und von unten mit der
großen Mutter [D] sichern.
• Hinteres Schutzgitter [H] mit den Führungsstegen
genau auf die drei Aussparungen (je eine oberhalb
und zwei unterhalb der Motorachse) am Motorkopf
aufsetzen und mit der großen Mutter [G] fest (im
Uhrzeigersinn) anschrauben.
• Windflügel [F] bis zum Anschlag auf die Motorachse
[J] stecken. Vergewissern Sie sich, dass die
Spannfeder auf der Windflügelnabe vorhanden ist.
Einen evtl. vorhandenen Schutzschlauch auf der
Achse vorher entfernen.
• Am vorderen Schutzgitter [E]
die Kreuzschlitzschraube her-
ausdrehen. Sicherungshebel
nach unten klappen.
• Vorderes Schutzgitter [E] mit
Klemmring (Verschraubung
nach unten zeigend) auf das
hintere Schutzgitter [H] aufset-
zen und andrücken,
Sicherungshebel nach oben an das Gitter drücken
und mit der Kreuzschlitzschraube sichern.
Zusammenbau VC 29
HINWEIS!
Darauf achten, dass es rund herum einrastet.

9
E F G H J
A
C
D
B
WARNUNG!
Verwenden Sie niemals ein defektes Gerät.
WARNUNG!
Prüfen Sie vor der Montage, ob der
Netzstecker gezogen ist. Bei eingestecktem
Netzstecker könnte das Gerät versehentlich
eingeschaltet werden und Verletzungen
verursachen.
de

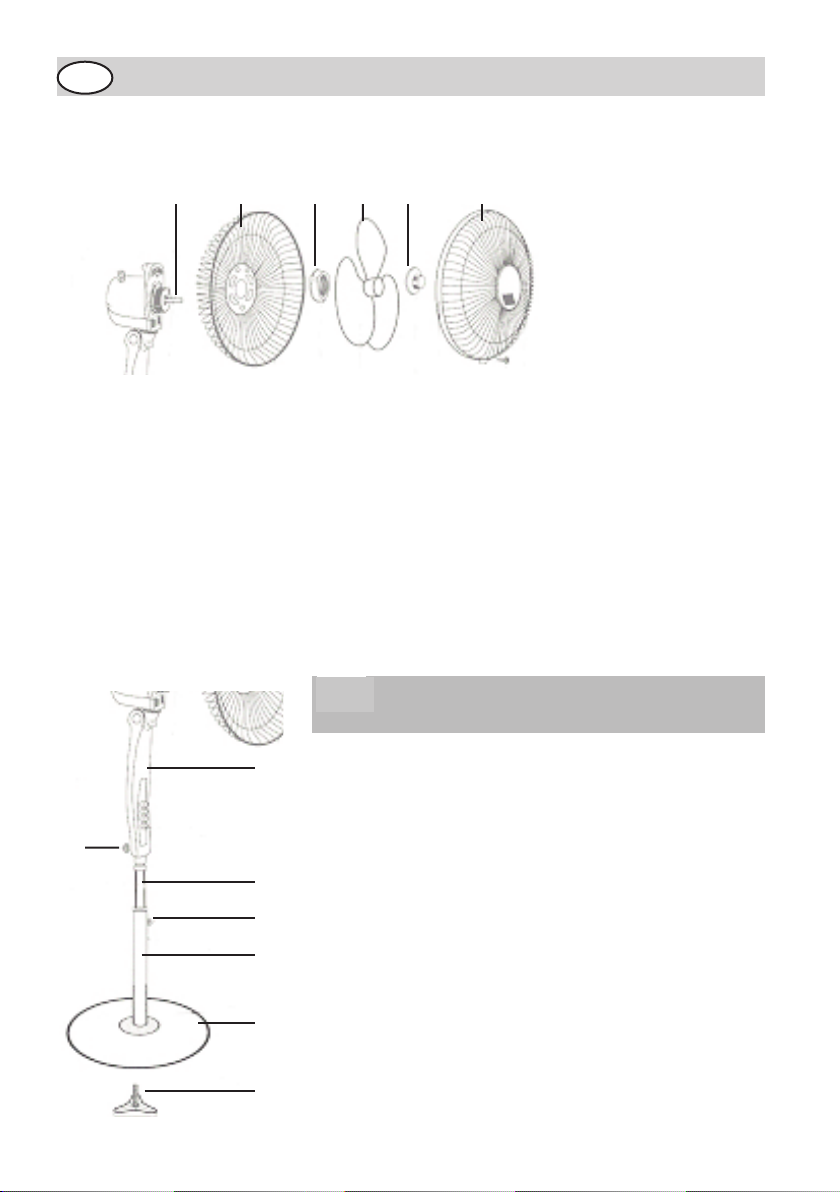

• Hinteres Schutzgitter [B]
mit den drei runden Aus-
sparungen genau auf
die drei Noppen - zwei
oberhalb und eine unter-
halb der Motorachse [A]
- am Motorkopf aufset-
zen und mit der großen
Mutter [C] fest (im Uhr-
zeigersinn) anschrau-
ben.
• Windflügel [D] bis zum Anschlag auf die Motorachse
[A] stecken. Einen evtl. vorhandenen Schutzschlauch
vorher entfernen.
• Zur Sicherung des Windflügels die Hutmutter [E] auf
die Motorachse [A] schrauben. Linksgewinde! Hut-
mutter entgegen dem Uhrzeigersinn aufschrauben.
• Am vorderen Schutzgitter [E] die Kreuzschlitz-
schraube herausdrehen. Sicherungshebel nach
unten klappen.
• Vorderes Schutzgitter [F] mit Klemmring (Verschrau-
bung nach unten zeigend) auf das hintere Schutzgit-
ter [B] aufsetzen und andrücken,
Sicherungshebel nach oben an das Gitter drücken
und mit der Kreuzschlitzschraube sichern.
• Standrohr [L] passgenau in den Standfuß / Boden-
platte [M] einsetzen und mit der Schraube [N] von
unten fest (im Uhrzeigersinn) verschrauben.
• Teleskoprohr [J] aus dem Standrohr [L] heraus zie-
hen und mit der Rändelkopfschraube [K] durch
Drehen nach rechts (im Uhrzeigersinn) sichern.
• Ventilator mit dem Fußsockel [G] bis zum Anschlag
auf das Teleskoprohr [J] setzen und mit der Rändel-
kopfschraube [H] durch Drehen nach rechts (im
Uhrzeigersinn) sichern.
10
Montage
Zusammenbau VC 45 S
HINWEIS!
Darauf achten, dass es rund herum einrastet.
A FEDCB
K
J
L
M
N
H
G

de

m Fußsockel des VC 29, bzw. am Bedienpanel VC 45
S befinden sich die Drucktasten zur Wahl der
gewünschten Gebläsedrehzahl (Geschwindigkeit).
VC 29
Schaltstufe 0=AUSl
Schaltstufe 1=niedrige Drehzahl
Schaltstufe 2=hohe Drehzahl
VC 45 S
Schaltstufe 0=AUSl
Schaltstufe 1=niedrige Drehzahl
Schaltstufe 2=mittlere Drehzahl
Schaltstufe 3=hohe Drehzahl
Die Ventilatoren sind mit einer automatischen Schwenk-
vorrichtung in horizontaler Richtung ausgestattet.
Der Schwenkbereich beträgt ca. 75°.
Die Umschaltung von “Stand” auf “Oszillation” bzw.
umgekehrt, auch bei laufendem Gerät, erfolgt mit dem
Schaltknopf [O].
Schaltknopf gedrückt = Oszillation EIN
Schaltknopf gezogen = Oszillation AUS
Entsprechend der eingesellten Drehzahl wird auch die
Oszillationsbewegung langsamer oder schneller.
Wenn die Richtung des Gebläses nicht hrem Wunsch
entspricht, können Sie:
a) bei eingeschalteter Oszillation den Schaltknopf [v]
bei gewünschter Stellung des Motorteils ziehen.
b) bei ausgeschalteter Oszillation die Stellung des
Motorteils durch “Drehen” nach rechts oder links
wunschgemäß einstellen.
11
Bedienung
Ein- und Ausschalten
Horizontale Blasrichtung
(Oszillation)
O
ACHTUNG!
Stellen Sie das Gerät nicht neben Wärme-
quellen und vermeiden Sie direkte Sonnen-
einstrahlung. Hitze kann den Ventilator
beschädigen.
ACHTUNG!
Motorkopf nicht gewaltsam verdrehen.
de

12
Die Ventilatoren können von Hand auf den gewünsch-
ten vertikalen Arbeitsbereich (Blasrichtung) - von ca.
15° nach unten bis ca. 25° nach oben - eingestellt wer-
den.
• Ventilator ausschalten.
• Ventilatorunterteil (Fußsockel) festhalten und dann
das Motorteil - nur von der Rückseite aus - nach
vorne (Blasrichtung nach unten) oder hinten
(Blasrichtung nach oben) schwenken, bis die
gewünschte Stellung erreicht ist.
Der Standventilator VC 45 S kann in der Höhe von ca.
120 - 140 cm eingestellt werden:
• Rändelkopfschraube [K] durch Drehen nach links
(entgegen dem Uhrzeigersinn) lösen.
• Teleskoprohr [J] auf die gewünschte Höhe ausziehen
oder einschieben.
• Teleskoprohr durch Drehen der Rändelkopfschraube
[K] nach rechts (im Uhrzeigersinn) wieder sichern.
Vertikale Blasrichtung
Höhenverstellung VC 45 S
Bedienung
J
K
ACHTUNG!
Nie am Schutzgitter drücken.
de

13
Nach dem Gebrauch
Reinigung / flege
Angesammelter Staub im Geräteinnenraum kann durch
Absaugen mit einem Staubsauger, oder durch
Ausblasen mit Druckluft entfernt werden.
Reinigen Sie das Gerät nur trocken oder mit einem
feuchtenTuch. Das Gerät bedarf keiner aufwendigen
Wartung und Pflege. Anschlußleitung aufwickeln. Gerät
staubgeschützt aufbewahren.
Geräte, die längere Zeit nicht in Betrieb waren, müssen
vor einer erneuten nbetriebnahme von Fachkräften
überprüft werden. Dies gilt auch, wenn das Gerät innen
verschmutzt ist.
WARNUNG!
Schalten Sie das Gerät aus und ziehen Sie
den Netzstecker, bevor Sie mit Reinigung
und Pflege beginnen. So verhindern Sie,
dass das Gerät versehentlich eingeschaltet
wird.
Verwenden Sie keine Reinigungsmittel,
Scheuermittel oder Alkohol. Diese würden
das Gehäuse beschädigen.
ACHTUNG!
de

Nach dem Gebrauch
Service-Hotline
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitäts-
kontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei
funktionieren, bedauern wir dies sehr. Bevor Sie sich an
unseren Kundendienst wenden, prüfen Sie, ob Sie den
Fehler selbst beseitigen können.
Service-Hotline
01805 325474
14 Cent / Minute
aus dem Festnetz der deutschen Telekom
Vor dem Anruf unbedingt
Geräte / Modellbezeichnung mit 7-stelliger Art.-Nr.
z.B 69 44 009 und Fertigungsdatum 2015-11
(Diese Angaben finden Sie auf dem Typenschild des
Gerätes.)
oder die 7-stellige Ersatzteil-Nummer bereit halten.
Fehler mögliche Ursache Abhilfe
Gerät läuft nicht. Stecker ist nicht eingesteckt Stecker einstecken
Gerät ist nicht eingeschaltet Gerät einschalten
Steckdose führt keinen Strom Andere Steckdose verwenden
Stromkabel ist beschädigt Service-Hotline anrufen
Keine Oszillation Oszillation nicht eingeschaltet Oszillation einschalten
Motor oder Getriebe defekt Service-Hotline anrufen
Gerät läuft Fremdkörper haben sich evtl. Fremdkörper entfernen
ungewöhnlich laut. verklemmt.
Feder an der Flügelnabe fehlt. Feder aufsetzen
Hilfe bei Störungen
14
WARNUNG!
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor
Sie mit der Fehlersuche beginnen. So verhindern Sie, dass das Gerät
versehentlich eingeschaltet wird.
Wenn Sie einen Fehler nicht selbst beseitigen können
oder im Falle einer geplanten Rücksendung, wenden Sie
sich bitte im voraus an unsere Servicehotline:
HINWEIS!

de

Entsorgung
Nach dem Gebrauch
Wenn das Gebrauchsende des Ventilators erreicht ist,
insbesondere wenn Funktionsstörungen auftreten, ma-
chen Sie das ausgediente Gerät unbrauchbar, indem
Sie den Netzstecker aus der Steckdose ziehen und das
Stromkabel durchtrennen.
Entsorgen Sie das Gerät entsprechend der in hrem
Land geltenden Umweltvorschriften.
Elektrische Abfälle dürfen nicht zusammen mit Haus-
haltsabfällen entsorgt werden.
Die Verpackung des Gerätes besteht aus recyclingfähi-
gen Materialien. Geben sie diese sortenrein in die dafür
vorgesehenen Sammelbehälter, damit sie der Wieder-
verwertung zugeführt werden können.
Wenden Sie sich für Ratschläge zum Recycling an hre
Kommunalbehörde oder hren Händler.
Ausgediente elektrische und elektronische Geräte
sowie Batterien und Akkumulatoren (Akkus) enthalten
schädliche Stoffe, die aber vorher für Funktion und
Sicherheit der Geräte notwendig gewesen sind.
Geben Sie das ausgediente Gerät Batterien und Akkus
auf keinen Fall in den Restmüll!
m Restmüll oder bei falschem Umgang mit ihnen sind
diese Stoffe für die menschliche Gesundheit und die
Umwelt schädlich.
Ausgediente elektrische und elektronische Geräte
sowie Batterien und Akkumulatoren (Akkus) enthalten
oft noch wertvolle Materialien.
Batterien und Akkus müssen gesondert entsorgt wer-
den!
Nutzen Sie die in hrem Wohnort eingerichtete
Sammelstelle zur Rückgabe und Verwertung von elek-
trischen und elektronischen Altgeräten sowie zur
Rückgabe und Verwertung von Batterien und Akkus.
Diese Gerät erfüllt die Anforderungen der Richtlinie
2012/19/EU - WEEE-Richtlinie -
15
de

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz
in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland
gekauft worden.
2. Wir verpflichten uns, das Gerät bei für Sie kostenfreier Einsendung an uns
kostenlos in Stand zu setzen, wenn es infolge Material- oder Montagefehler
innerhalb von 24 Monaten (bei gewerblicher Nutzung sowie bei Verwendung
zu selbständig beruflichen Zwecken innerhalb von 12 Monaten) schadhaft /
mangelhaft und uns innerhalb der Garantiefrist gemeldet wurde.
Voraussetzung für unsere Garantiepflicht ist stets eine sachgemäße
Behandlung des Gerätes. Die Garantiefristen beginnen mit dem Kaufdatum.
3. Teile, die einer natürlichen Abnützung unterliegen (z.B. Antriebsriemen, Akkus,
Batterien, Bürsten, Filter), fallen nicht unter die Garantie.
4. Der Garantieanspruch erlischt, wenn Eingriffe oder Reparaturen von Personen
vorgenommen werden, die hierzu von uns nicht autorisiert sind. Ferner dürfen
weder fremde Ersatz- oder Zubehörteile eingebaut werden.
5. Die Garantieleistung besteht vorzugsweise in der nstandsetzung bzw. im
Austausch der defekten Teile. Reparaturen am Aufstellungsort können nur für
stationär betriebene Großgeräte verlangt werden. Zum Nachweis der
Garantieansprüche ist die Rechnung oder Kassenquittung des Händlers mit
Kaufdatum beizufügen.
6. Sofern eine Reparatur erfolglos war und der Schaden bzw. Mangel auch nach
einer Nachbesserung nicht beseitigt werden kann, wird das Gerät durch ein
gleichwertiges ersetzt. st weder eine Reparatur noch ein Ersatz möglich,
besteht das Recht auf Rückgabe des Gerätes und Erstattung des Kaufpreises.
m Falle eines Umtauschs oder Erstattung des Kaufpreises kann für die Zeit
des Gebrauchs ein Nutzungsentgelt geltend gemacht werden.
7. Garantieleistungen bewirken keine Verlängerung der Garantiefrist und setzen
auch keine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute
Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
8. Die vertraglichen bzw. gesetzlichen Regelungen zur Mangelbeseitigung bleiben
von den Garantiebestimmungen unberührt.
Gültig ab 1. Juni 2014
Garantie
16
de

17
Notizen de

Notizen
18
de

Notizen
19
de

Fakir Hausgeräte GmbH
ndustriestraße 6
D-71665 Vaihingen / Enz
Postfach 1480
D-71657 Vaihingen / Enz
Tel.: +49 7042 / 912-0
Fax: +49 7042 / 912-360
www.fakir.de
[e-mail]
© 2016 Fakir Hausgeräte GmbH
Änderungen vorbehalten
Art-Nr. 69 44 994 - 9611 de
Airmate Electrical Shenzhen Co., Ltd
