Fantini Cosmi C61 User manual

C61
TERMOSTATO AMBIENTE ELETTRONICO PER FAN-COIL

2
4
MONTARE IL CORPO
TERMOSTATO SULLO ZOCCOLO

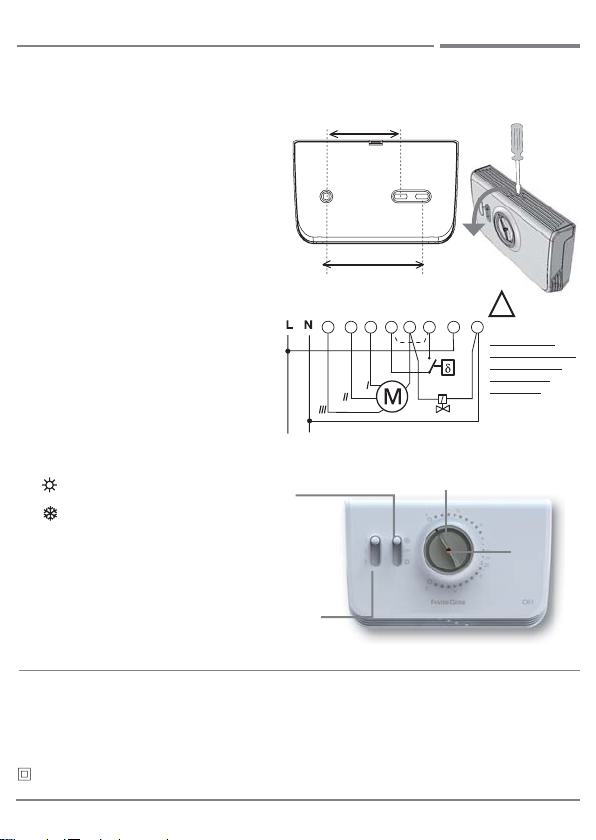

2ESEGUIRE I COLLEGAMENTI ELETTRICI
Collegare il C61 alla linea di alimentazione,
alla valvola e al motore come indicato nello
schema a fianco. In inverno, alla diminuzione
della temperatura, la valvola viene alimentata
e il motore si accende alla velocità impostata.
È possibile collegare un termostato di
minima ai morsetti 4 e 6; se questa opzione
non è utilizzata, i morsetti vanno messi in
corto circuito (vedi schema a lato).
3
SELEZIONE DEL FUNZIONAMENTO
INVERNO - OFF - ESTATE
CARATTERISTICHE TECNICHE
C61 ha un commutatore che permette di
scegliere la modalità di funzionamento
ESTATE (per impianti di condizionamento),
INVERNO (per impianti di riscaldamento) e
OFF (spegne completamente l’impianto).
Il LED rosso segnala l’intervento relè, per
richiesta di calore (commutatore sulla
posizione inverno) o di raffreddamento
(commutatore sulla posizione estate).
Sul termostato vi è anche un commutatore
manuale per selezionare le 3 velocità del
ventilconvettore FAN-COIL: minima 1 -
media 2 - massima 3.
Conforme alle norme EN 60730-1 e parti seconde.
Portata contatti 6(1,5)A 250V ~.
Micro disconnessione (1B).
T45 (temperatura max. ambiente).
Campo scala regolabile da 6 a 30 °C.
Differenziale di intervento 0,5 K.
Gradiente termico di riferimento 4 K/h.
(doppio isolamento).
Grado di polluzione 2.
Grado di protezione IP20.
Alimentazione: 230V 50Hz.
Tensione d’impulso 4000V.
Massima potenza dissipata 1VA.
LED rosso di segnalazione intervento relè
Commutatore INVERNO - OFF - ESTATE.
Classificazione ErP: ErP Class I; 1% (Reg. EU
811/2013 - 813/2013)
1FISSARE A PARETE
Fissare il corpo a parete, ad 1,5 metri di
altezza dal pavimento lontano da cucine, fonti
di calore, finestre, porte, ecc.
Premere con un cacciavite la linguetta nella
parte superiore dell’apparecchio come in
figura. Ruotare il coperchio verso il basso.
ATTENZIONE: assicurarsi che il corpo
dell’apparecchio fissato a parete sia ben in
piano e senza deformazioni.
italiano
C61
TERMOSTATO AMBIENTE
ELETTRONICO PER FAN-COIL
L’installazione
deve essere
eseguita solo
da personale
qualificato!
!
4
manopola di regolazione
della temperatura
per scatola 503 a 3 moduli
per scatola rotonda
A 83,5 mm
B 60 mm
LED rosso di
segnalazione
intervento relè
commutatore selezione:
INVERNO - OFF - ESTATE
commutatore
3 velocità
230V-50Hz
123456 78

3
4
FIX THE BODY ONTO THE PLATE
2ELECTRIC CONNECTIONS
Connect the C61 to the power supply, valve
and motor as shown in the scheme aside.
In Winter time, should the room temperature
decrease, the valve is energized and the
motor turns on to the speed set.
A threshold thermostat can be connected to
terminals 4 and 6. If this option is not used,
you have to short-circuit these terminals.
3
SELECTION OF THE OPERATIVE
MODE: WINTER - OFF - SUMMER
TECHNICAL CHARACTERISTICS
The C61 has a switch that allows to choose
the operative mode
SUMMER (for cooling systems);
WINTER (for heating systems);
OFF (system OFF).
When the red LED is on, it means that the
relay is operating to supply heat (switch in
Winter position) or cool (switch in Summer
position). Onto the thermostat there is also a
manual switch to select the 3 speeds of the
fan coil: low 1 – medium 2 – high 3.
In compliance with the EN 60730-1 and parts two specs.
Contact rating 6 (1,5) A 250 Vac.
Micro-disconnection (1B).
T45 (max room temperature measurable).
Setting range 6 to 30°C.
Intervention differential 0,5 K.
Thermal gradient 4 K/h.
(double insulation).
Pollution degree 2.
Protection degree IP20.
Voltage: 230V c.a. 50Hz.
Max impulse Voltage: 4000V.
Max. dissipated power 1VA.
Red LED showing the relay operation.
WINTER - OFF - SUMMER switch.
ErP classification: ErP Class I; 1% (EU Reg. 811/2013
- 813/2013)
1INSTALLATION C61
ELECTRONIC ROOM
THERMOSTAT FOR FAN COILS
english
!
4
temperature knob
regulator
A 83,5 mm
B 60 mm
when the
LED is ON,
the relay is
operating
WINTER - OFF - SUMMER
switch
3 speed
switch
230V-50Hz
123456 78
for rectangular flush-mounting
box type 503 (three modules)
for round flush-mounting box
Fix the thermostat on the wall, at 1,5 mt height
from the floor and away from the kitchen, heat
sources, windows, doors etc.
Remove the body of the thermostat from the
base as shown in the illustration.
Turn the cover-plate downwards.
ATTENTION: Pay attention that the body of the
thermostat is well fixed on the wall, on a plane
surface and without strains.
Warning! The
thermostat shall
be installed only by
qualified personnel

4français
4
2
3
1C61
!
4
A 83,5 mm
B 60 mm
230V-50Hz
123456 78
MONTAGE DU CORPS DU THERMOSTAT
SUR LE SOCLE
BRANCHEMENTS ÉLECTRIQUES
Brancher le C61 à la ligne d’alimentation, à
la vanne et au moteur, comme indiqué dans
le schéma à coté.
En hiver, à la hausse de la température
ambiante, la vanne est alimentée et le
moteur s’allume à la vitesse désirée.
C’est possible brancher un thermostat de
minimum aux bornes 4 et 6; si cette option
n’est pas utilisée, les bornes doivent être
mises en court-circuit (voir schéma à coté).
SÉLECTION DU FONCTIONNEMENT
HIVER - OFF - ÉTÉ
C61 a un commutateur qui permet de choisir
la modalité de fonctionnement:
ÉTÉ (pour systèmes de climatisation).
HIVER (pour systèmes de chauffage).
OFF (pour éteindre complètement le
système).
Le LED rouge indique l’intervention du relais
pour la demande du chauffage (commutateur
en position hiver) ou du refroidissement
(commutateur en position été).
Sur le thermostat il y a aussi un commutateur
manuel pour sélectionner les 3 vitesses du
ventilo-convecteur: minimum 1 – médium 2
maximum 3.
MONTAGE MURAL
Fixer le corps du thermostat au mur, à 1,5
mètres de hauteur du sol, loin de cuisines,
sources de chaleur, fenêtres, portes, etc.
Appuyer sur la languette avec un tournevis
sur la partie supérieure de l’appareil, comme
montré dans la figure à coté. Tourner le
couvercle vers le bas. ATTENTION: s’assurer
que le corps de l’appareil soit bien fixé plat au
mur et sans déformations.
THERMOSTAT D’AMBIANCE
ÉLECTRONIQUE POUR VENTILO-CONVECTEURS
CARACTÉRISTIQUES TECHNIQUES
Conforme aux normes EN 60730-1 et parties secondes.
Courant de commutation 6(1,5)A 250V.
Micro déconnexion (1B).
T45 (température ambiante maxi).
Plage de réglage réglable de 6° à 30°C.
Différentiel d’intervention 0,5 K.
Gradient thermique 4 K/h.
(double isolement).
Degré de pollution 2.
Degré de protection IP20.
Alimentation 230V 50Hz.
Tension d’impulsion 4000V.
Puissance dissipée maxi 1 VA.
LED rouge de signalisation intervention relais.
Commutateur HIVER – OFF – ÉTÉ.
Classification ErP: Classe ErP I; 1% (Rég. EU
811/2013 - 813/2013)
L’installation doit
uniquement être
effectué par du
personnel qualifié!
bouton de réglage
température
pour boîtier encastrable 503 (à
3 modules)
pour boîtier encastrable ronde
LED rouge de
signalisation
intervention
relais
commutateur sélection
HIVER – OFF – ÉTÉ
commutateur
3 vitesses

5
español
4
2
3
1C61
!
4
A 83,5 mm
B 60 mm
230V-50Hz
123456 78
MONTAR EL CUERPO
DEL TERMOSTATO EN EL ZÓCALO
EJECUTAR LAS CONEXIONES ELÉCTRICAS
Conectar el C61 a la línea de alimentación, a
la válvula y al motor como esta indicado en el
esquema de al lado. En invierno, al aumentar
la temperatura, el motor se alimenta
eléctricamente y la válvula se abre.
Es posible conectar un termostato de mínima
a los bornes 4 y 6; si esta opción no se utiliza,
los bornes van puestos en corto circuito (ver
esquema de al lado).
SELECCIONAR LA FUNCIÓN
INVIERNO-OFF-VERANO
C61 tiene un interruptor que permite escoger
la modalidad de funcionamiento.
VERANO (para conectar el aire
acondicionado).
INVIERNO (para conectar la calefacción).
OFF (para apagar completamente el aparato).
El LED rojo señala la conexión del relé por la
petición de calor, (interruptor en la posición
Invierno) o de frío (interruptor en la posición
Verano). Sobre el termostato, también hay
un interruptor manual para seleccionar las 3
velocidades del ventilador del fancoil, mínima
1, media 2, máxima 3.
FIJAR A LA PARED
TERMOSTATO DE AMBIENTE
ELECTRÓNICO PARA FAN COILS
Fijar el cuerpo a la pared, a 1,5 metros de
altura del suelo, lejos de las cocinas, fuentes
de calor, ventanas y puertas.
Apretar con un destornillador la lengüeta
en la parte superior del aparato como en el
dibujo. Girar la tapa hacia bajo.
ATENCIÓN: asegurese que el cuerpo del
aparato esta fijado a la pared recto y no
deformado.
CARACTERISTICAS TECNICAS
Conforme a las normas EN 60730-1 y partes segundas.
Capacidad de los contactos 6(1,5)A 250V.
Microdesconexión (1B).
T45 (temperatura máxima de ambiente).
Escala regulable de 6 a 30 ºC.
Diferencial de intervalo 0,5 K.
Gradiente térmico 4 K/h.
Doble aislamiento.
Grado de polución 2.
Grado de protección IP20.
Alimentación 230V 50Hz.
Tensión de impulso 4000V.
Máxima potencia disipada 1 VA.
LED rojo de señal intervención relé.
Interruptor INVIERNO-OFF-VERANO.
Clasificación Erp: Clase ErP I; 1% (Reg. EU 811/2013
- 813/2013)
El LED rojo
señala la
conexión
del relé
perilla de regulación
de la temperatura
interruptor
selección
INVIERNO
OFF
VERANO
interruptor
para
seleccionar las
3 velocidades
La instalación
debe ser realizada
exclusivamente
por personal
cualificado.

6deutsch
4
MONTAGE DES THERMOSTATKÖRPERS
AM SOCKEL
2AUSFÜHRUNG DER STROMVERBINDUNGEN
C61 an das Netz, das Ventil und an dem Motor
anschliessen (siehe Bild). Im Winter beim
Anstieg der Raumtemperatur wird das Ventil
mit Strom versorgt und der Motor startet mit
der eingestellten Geschwindigkeit.
Man kann ein Minimumutemperatur-
Thermostat an die Klemme 4 und 6
anschliessen; wenn nicht müssen Klemmen
4 und 6 in Kurzschluss angeschlossen sein
(siehe Bild).
3
AUSWAHL DER BEDIENUNG
WINTER-OFF-SOMMER
TECHNISCHE EIGENSCHAFTEN
C61 ermöglicht durch einem Schalter den
Betrieb der Anlage sowohl im Winter (als
Heizungsanlage), als auch im Sommer (als
Klimaanlage) oder komplettes Ausschalten
OFF.
Das rote Ledlicht signalisiert das Umschalten
des Relais, welches bei der Heizung
(Schalter auf Winter umgeschaltet) Wärme
anfragt, im Sommer bei der Klimatisierung
Kälte fordert. Man kann direckt am C61
drei Geschwindigkeiten des FAN-COILS
steuern, 1 ist die minimale, 3 die höchste
Geschwindigkeit.
Entspricht den Normen CEI EN 60730-1 und zweiten Teilen.
Kontaktleistung 6(1,5)A 250V ~.
Mikroabschaltung (1B).
Max. Raumtemperatur T45
Temperatureinstellung 6 ÷ 30 °C.
Differential 0,5 K.
Temperaturgradient für den Bezug 4 K/h.
(Doppelisolierung).
Verschmutzungsgrad 2.
Schutzgrad IP20.
Stromversorgung 230V 50Hz.
Max Impulsspannung 4000V.
Maximale Verlustleistung 1VA.
Rote Ledlicht signalisiert Umschalten des Relais
Schalter für WINTER - OFF - SOMMER
ErP Klassifikation: ErP Klasse I; 1% (EU Verord. EU
811/2013 - 813/2013)
1WANDBEFESTIGUNG
Befestigen Sie das Thermostat in einer Höhe
von 1,5 Meter entfernt von Kochherden,
Hitzequellen, Fenster und Türen, etc.
Mit einem Schraubenzieher das Züngelchen
im oberen Teil des Gerätes nach unten
drücken (Siehe Bild). Körper danach nach
unten drehen.
ACHTUNG: Befestigungsockel muss gut und
eben an die Wand befestigt sein.
C61
ELEKTRONISCHER
RAUMTHERMOSTAT FÜR FAN-COIL
Die Installation
darf nur durch
Fachpersonal
erfolgen!
!
4
Temperatur-
Regelungshebel
Für Einbaugehäuse 503 mit
3 Modulen
Für runde Einbaugehäuse
A 83,5 mm
B 60 mm
Rote Ledlicht signalisiert
Umschalten des Relais
Schalter für
WINTER - OFF - SOMMER
Schalter 3
Geschwindigkeiten
230V-50Hz
123456 78

7
SMALTIMENTO DEI PRODOTTI
Il simbolo del cestino con le rotelle a cui è sovrapposta una croce indica che i prodotti vanno raccolti e smaltiti separatamente
dai rifiuti domestici. Le batterie e gli accumulatori integrati possono essere smaltiti insieme al prodotto. Verranno separati
presso i centri di riciclaggio. Una barra nera indica che il prodotto è stato introdotto sul mercato dopo il 13 agosto 2005.
Partecipando alla raccolta differenziata di prodotti e batterie, si contribuisce allo smaltimento corretto di questi materiali
e quindi a evitare possibili conseguenze negative per l’ambiente e la salute umana. Per informazioni più dettagliate sui
programmi di raccolta e riciclaggio disponibili nel proprio paese, rivolgersi alla sede locale o al punto vendita in cui è stato
acquistato il prodotto.
DISPOSAL OF PRODUCTS
The crossed out wheeled dust bin symbol indicates that products must be collected and disposed of separately from
household waste. Integrated batteries and accumulators can be disposed of with the product. They will be separated at the
recycling centres. The black bar indicates that the product was placed on the market after August 13, 2005. By participating
in separate collection of products and batteries, you will help to assure the proper disposal of products and batteries and thus
help to prevent potential negative consequences for the environment and human health. For more detailed information about
the collection and recycling programmes available in your country, please contact your local city office or the shop where you
purchased the product
ELIMINACIÓN DE PRODUCTOS
El símbolo de contenedor de basura tachado indica que los productos no pueden desecharse junto a los residuos domésticos.
Las baterías y acumuladores integrados pueden desecharse con el producto. Éstos serán separados en los centros de
reciclaje. La barra negra indica que el producto se comercializó con posterioridad al 13 de agosto de 2005. Al participar en la
recogida por separado de productos y baterías, contribuirá a realizar una eliminación adecuada de productos y baterías y, de
este modo, ayudará a evitar consecuencias negativas para el entorno y para la salud humana.
MISE AU REBUT DES PRODUITS
Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères. Les piles et les
accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres
de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte
sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter
les conséquences négatives sur l’environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et
de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.
ENTSORGUNG DER PRODUKTE
Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass Produkte getrennt vom Hausmüll gesammelt und
entsorgt werden müssen. Eingebaute Batterien und Akkus können zusammen mit dem Produkt entsorgt werden. Sie werden
in den Recyclingzentralen entnommen und gesondert entsorgt. Der schwarze Balken zeigt an, dass das Produkt nach dem
13. August 2005 auf den Markt gebracht wurde. Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur sicheren
Entsorgung von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder gesundheitsschädliche Folgen zu
vermeiden. Genauere Informationen über Sammel- und Recycling-Programme, die in Ihrem Land verfügbar sind, Wenden
Sie sich an die örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben.

5679447B
FANTINI COSMI S.p.A.
Via dell’Osio, 6 20090 Caleppio di Settala, Milano - ITALY
Tel. [phone]
|
Fax [phone]
|
| [e-mail]
SUPPORTO TECNICO
Tel. [phone]
|
| [e-mail]
EXPORT DEPARTMENT
Ph [phone]
|
[e-mail]
www.fantinicosmi.com
