Fantini Cosmi CH180WIFI LITE User manual

CH180WIFI LITE
IT
EN
ES
DE
RU
FR
БЫСТРОЕ РУКОВОДСТВО
KURZANLEITUNG
GUIDE RAPIDE
GUÌA RΑPIDA
QUICK GUIDE
GUIDA RAPIDA

CH180WIFI LITE
2
ES
SOMMAIRE
INFORMACIONES PRELIMINARES.. 4
INTRODUCTION AU SYSTÈME ......... 4
INSTALLACION.................................. 6
BRANCHEMENT ÉLECTRIQUE .......10
DESCRIPTION DES TOUCHES À
L’ÉCRAN ...........................................13
SELECCIÓN DEL IDIOMA ................15
CONFIGURACIÓN DE LA FECHA Y LA
HORA.................................................16
CARACTÉRISTIQUES TECHNIQUES ..19
ELIMINACIÓN DE PRODUCTOS......22
EN
CONTENTS
PRELIMINARY INFORMATION ......... 4
INTRODUCTION TO THE SYSTEM.... 4
INSTALLATION .................................. 6
ELECTRICAL CONNECTION............10
DESCRIPTION OF DISPLAY KEYS...13
LANGUAGE SELECTION..................15
DATE AND TIME SETTING ...............16
TECHNICAL FEATURES...................18
DISPOSAL OF PRODUCTS...............22
SOMMARIO
INFORMAZIONI PRELIMINARI......... 4
INTRODUZIONE AL SISTEMA........... 4
INSTALLAZIONE................................ 6
COLLEGAMENTO ELETTRICO.........10
DESCRIZIONE TASTI DISPLAY ........13
SCELTA LINGUA...............................15
IMPOSTAZIONE DATA E ORA...........16
CARATTERISTICHE TECNICHE .......18
SMALTIMENTO DEI PRODOTTI .......22
IT

CH180WIFI LITE
3
RUDE
INHALTSVERZEICHNIS
VORLÄUFIGE INFORMATIONEN ...... 5
EINFÜHRUNG ZUM SYSTEM............ 5
INSTALLATION .................................. 7
ELEKTRISCHER ANSCHLUSS ........11
BESCHREIBUNG DISPLAYTASTEN ..14
AUSWAHL DER MENÜSPRACHE..15
EINSTELLUNG VON DATUM UND
UHRZEIT...........................................16
TECHNISCHE MERKMALE..............20
ENTSORGUNG DER PRODUKTE.....23
СОДЕРЖАНИЕ
ПРЕДВАРИТЕЛЬНАЯ
ИНФОРМАЦИЯ ................................. 5
ВВЕДЕНИЕ........................................ 5
УСТАНОВКА ПРИБОРА..................... 7
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ..11
ОПИСАНИЕ КНОПОК НА ДИСПЛЕЕ ..14
ВЫБОР ЯЗЫКА МЕНЮ ...................15
НАСТРОЙКА ДАТЫ И ВРЕМЕНИ....16
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..21
УТИЛИЗАЦИЯ ИЗДЕЛИЙ...............23
FR
ÍNDICE
INFORMATIONS PRÉLIMINAIRES ... 5
INTRODUCCIÓN AL SISTEMA.......... 5
INSTALLATION .................................. 7
CONEXIÓN ELÉCTRICA ...................11
DESCRIPCIÓN DE LAS TECLAS DE
LA PANTALLA...................................14
CHOIX LANGUE................................15
CONFIGURATION DATE ET HEURE ..16
CARACTERÍSTICAS TÉCNICAS .......20
MISE AU REBUT DES PRODUITS....23

CH180WIFI LITE
4
INFORMACIONES PRELIMINARES
El manual de instrucciones completo
en español puede ser visto en:
pdf.fantinicosmi.it
INTRODUCCIÓN AL SISTEMA
El CH180WIFI LITE es un termostato
con programación semanal,
controlable también desde remoto
mediante la aplicación Intelliclima+.
Dotado con sensor de temperatura,
gestiona instalaciones de calefacción/
enfriamiento.
ES
PRELIMINARY INFORMATION
The complete English manual is
available at the following link:
pdf.fantinicosmi.it
INTRODUCTION TO THE SYSTEM
CH180WIFI LITE is a weekly
programmable thermostat, which
is also remote-controlled via the
Intelliclima+ App.
Fitted with a temperature sensor, it
controls heating/cooling systems.
EN
INFORMAZIONI PRELIMINARI
Il manuale tecnico completo in lingua
Italiana è visionabile al seguente link:
pdf.fantinicosmi.it
INTRODUZIONE AL SISTEMA
Il CH180WIFI LITE è un
cronotermostato con programmazione
settimanale, controllabile anche da
remoto tramite l’app Intelliclima+.
Dotato di un sensore di temperatura
gestisce impianti di riscaldamento/
raffrescamento.
IT

CH180WIFI LITE
5
ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ
Полное техническое руководство
на русском языке доступно по
следующей ссылке: pdf.fantinicosmi.it
ВВЕДЕНИЕ
CH180WIFI LITE - это хронотермостат
с недельным программированием,
которым можно управлять
дистанционно посредством
приложения “Intelliclima+”.
Он оснащен датчиком температуры
и управляет системами отопления/
охлаждения.
RU
VORLÄUFIGE INFORMATIONEN
Das vollständige Handbuch in Deutsch
ist unter folgendem Link verfügbar:
pdf.fantinicosmi.it
EINFÜHRUNG ZUM SYSTEM
Der CH180WIFI LITE ist eine Wochen-
Thermostat-Zeitschaltuhr und kann
auch über die APP “Intelliclima+”
ferngesteuert werden.
Mit seinem Temperaturfühler steuert
er Heiz-/Kühlanlagen.
DE
INFORMATIONS PRÉLIMINAIRES
Le manuel complet en Français est
disponible sur le lien suivant:
pdf.fantinicosmi.it
INTRODUCTION AU SYSTÈME
Le CH180WIFI LITE est un chrono-
thermostat à programmation
hebdomadaire, contrôlable également
à distance via l’app Intelliclima+.
Équipé d’un capteur de température,
il gère des installations de chauffage/
refroidissement.
FR

CH180WIFI LITE
6
INSTALLACION
¡ATENCIÓN!
La instalación debe ser
realizada por personal
cualificado, respetando
las indicaciones sobre la
instalación de equipos
eléctricos.
Las operaciones de instalación
deben realizarse con la
máquina desalimentada.
El termostato programable CH180WIFI
LITE debe instalarse en la pared o en
una caja empotrable, de 3 módulos
o redonda, a una altura de alrededor
1,5 m del suelo y en una posición
apropiada para medir correctamente
la temperatura ambiente.
ES
INSTALLATION
ATTENTION!
Installation must be done
by qualified personnel
in compliance with the
requirements concerning
installation of electrical
equipment.
Installation operations must be
done with the system’s power
disconnected.

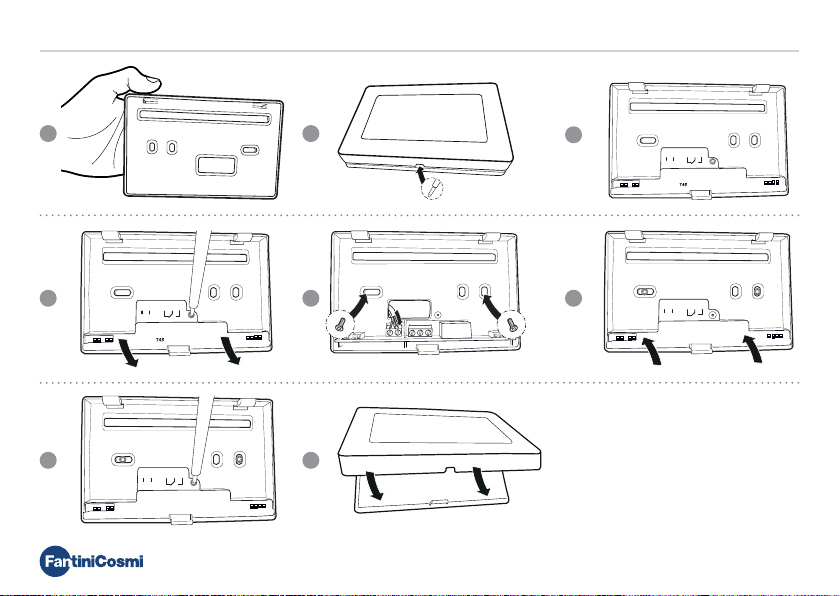

The CH180WIFI LITE programmable
thermostat must be installed on the
wall or on a flush mounting box, in 3
units or round, at a height of about
1.5m from the floor, in a position to
properly detect room temperature.
EN
INSTALLAZIONE
ATTENZIONE!
L’installazione deve essere
effettuata da personale
qualificato, nel rispetto delle
prescrizioni riguardanti l’in-
stallazione di apparecchiatura
elettrica.
Le operazioni di installazione
devono essere effettuate a
tensione elettrica d’impianto
disinserita.
Il cronotermostato CH180WIFI LITE
deve essere installato a parete o su
una scatola ad incasso, a 3 moduli o
rotonda, ad un’altezza di circa 1,5 m
dal pavimento, in posizione idonea a
rilevare correttamente la temperatura
dell’ambiente.
IT

CH180WIFI LITE
7
УСТАНОВКА ПРИБОРА
ВНИМАНИЕ!
Установку должен произво-
дить квалифицированный
персонал с соблюдением
предписаний, касающихся
установки электроприборов.
Операции по установке сле-
дует выполнять при отклю-
ченном электропитании.
Хронотермостат CH180WIFI LITE
следует устанавливать на стену
либо в трехмодульную или круглую
встраиваемую коробку на высоте
приблизительно 1,5 м от пола в
месте, подходящем для правильного
считывания температуры в
помещении.
RU
INSTALLATION
ACHTUNG!
Die Installation darf nur durch
qualifiziertes Personal unter
Beachtung der Vorschriften
für Elektroinstallationen
ausgeführt werden.
Die Installationsarbeiten
müssen bei abgeschalteter
Netzspannung durchgeführt
werden.
Die Thermostat - Zeitschaltuhr
CH180WIFI LITE muss an der Wand
oder an einer Unterputzdose, die
mit 3 Modulen ausgestattet oder
rund sein kann, in einer Höhe von
zirka 1,5 m über dem Boden, in
einer für die korrekte Messung der
Raumtemperatur geeigneten Position
montiert werden.
DE
INSTALLATION
ATTENTION!
L’installation doit être
réalisée par un personnel
qualifié, conformément aux
prescriptions concernant
l’installation d’appareils
électriques.
Les opérations d’installation
doivent être effectuées avec
l’installation hors tension.
Le chronothermostat CH180WIFI
LITE doit être installé au mur ou sur
un boîtier encastré, à 3 modules ou
rond, à une hauteur d’environ 1,5 m du
sol, dans une position permettant de
mesurer correctement la température
ambiante.
FR

CH180WIFI LITE
8
1,5 m
OK
NO NO
mm mm
mm

CH180WIFI LITE
9
1 2 3
4 5 6
7 8
LN 214
230V~
5(3)A 250v~
LN 21 4
230V~
5(3)A 250v~
LN 21 4
230V~
5(3)A 250v~
T45
LN 214
230V~
5(3)A 250v~
T45

CH180WIFI LITE
10
CONEXIÓN ELÉCTRICA
ES
Alimentación L-N 230V
Bomba de calor

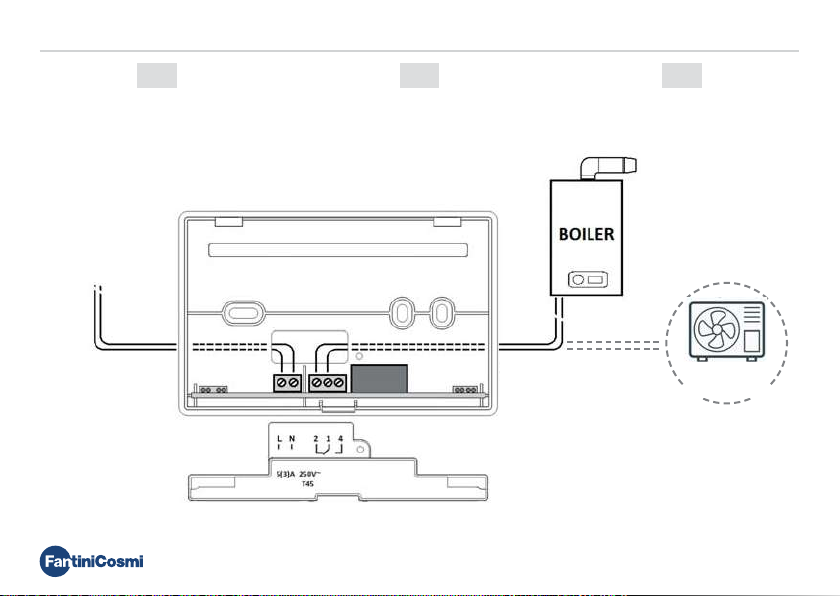

ELECTRICAL CONNECTION
EN
Power supply L-N 230V
Heat pump
IT
COLLEGAMENTO ELETTRICO
Alimentazione L-N 230V
Pompa di calore

CH180WIFI LITE
11
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
RU
Питание L-N 230В
Тепловой насос
ELEKTRISCHER ANSCHLUSS
DE
Versorgungsspannung L-N 230V
Wärmepumpe
FR
BRANCHEMENT ÉLECTRIQUE
Alimentation L-N 230V
Pompe à chaleur

CH180WIFI LITE
12
SEL TEMP PROG DISP OFF
ENTER COPY
[ MAN ]
[ AUTO ]
DAY
12
3
6
7
4
5

CH180WIFI LITE
13
DESCRIPCIÓN DE LAS TECLAS
DE LA PANTALLA
La primera presión de una tecla cual-
quiera permite activar la iluminación
de la pantalla.
1. Día de la semana
2. Estado de activación: refrigeración
o calefacción
3. Temperatura ambiente (Celsius /
Fahrenheit)
4. Iconos táctiles multifunción
5. Antena
6. Modalidad de funcionamiento
7. Gráfico de barras para visualizar
los mensajes y realizar la
programación diaria
Nota importante: la función de las
teclas multifunción cambia según
la situación y está descrita por el
símbolo que aparece en la pantalla
en correspondencia de la tecla.
ES

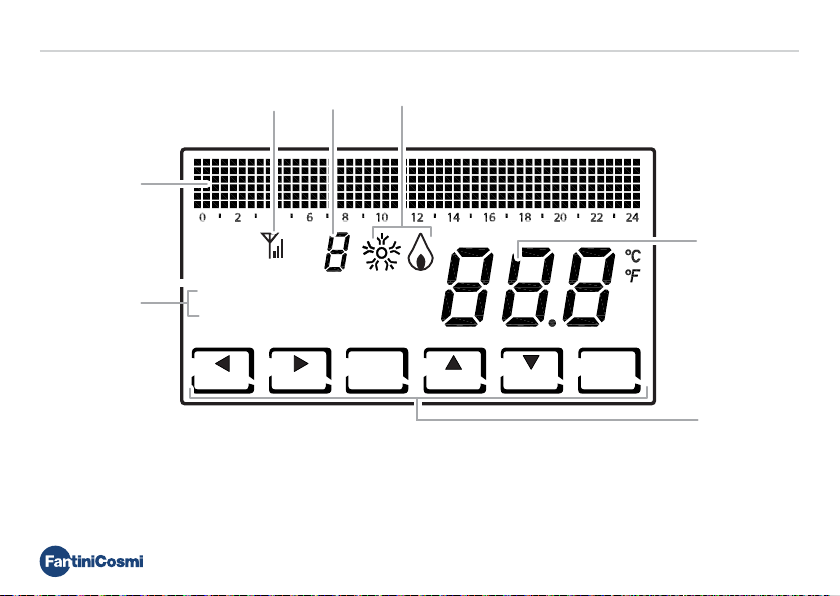

DESCRIPTION OF DISPLAY KEYS
Pressing any key for the first time li-
ghts up the display.
1. Day of the week
2. Activation status: air conditioning
or heating
3. Room temperature (Celsius/
Fahrenheit)
4. Multi-function touch icons
5. Antenna
6. Operating mode
7. Bar graph to display messages and
daily programming
Please note: the function of the
multi-function keys varies depending
on the situation and is described
by the symbol that appears on the
display next to the key.
EN
DESCRIZIONE TASTI DISPLAY
La prima pressione di un qualsiasi
tasto consente di attivare l’illumina-
zione del display.
1. Giorno della settimana
2. Stato di attivazione: raffrescamento
o riscaldamento
3. Temperatura ambiente (Celsius/
Fahrenheit)
4. Icone touch multifunzione
5. Antenna
6. Modalità di funzionamento
7. Bar graph per visualizzazione dei
messaggi e della programmazione
giornaliera
Nota bene: la funzione dei tasti
multifunzione varia a seconda
della situazione ed è descritta dal
simbolo che appare sul display in
corrispondenza al tasto.
IT

CH180WIFI LITE
14
ОПИСАНИЕ КНОПОК НА ДИСПЛЕЕ
Первое нажатие на любую из кнопок
позволяет активировать подсветку
дисплея.
1. День недели
2. Активированное состояние:
охлаждение или отопление
3. Температура в помещении
(градусы Цельсия или Фаренгейта)
4. Сенсорные многофункциональные
иконки
5. Антенна
6. Рабочий режим
7. Гистограмма для отображения
сообщений и недельной программы
Примечание. Функция многофунк-
циональных кнопок варьируется в
зависимости от ситуации и соот-
ветствует знаку, появляющемуся на
дисплее возле кнопки.
RU
BESCHREIBUNG DISPLAYTASTEN
Die erste Betätigung einer beliebi-
gen Taste aktiviert die Displaybe-
leuchtung.
1. Wochentag
2. Aktivierungsstatus: Kühlen oder
Heizen
3. Umgebungstemperatur (Celsius/
Fahrenheit)
4. Multifunktions-Touch-Symbole
5. Antenne
6. Betriebsart
7. Balkendiagramm zur Anzeige
von Meldungen und der
Tagesprogrammierung
Hinweis: Die Funktion der
Multifunktionstasten variiert je nach
Situation und wird durch das Symbol,
das auf dem Display neben der Taste
erscheint, beschrieben.
DE
DESCRIPTION DES TOUCHES À
L’ÉCRAN
La première pression sur n’importe
quelle touche active l’éclairage de
l’écran.
1. Jour de la semaine
2. État d’activation : refroidissement
ou chauffage
3. Température ambiante (Celsius/
Fahrenheit)
4. Icônes tactiles multifonction
5. Antenne
6. Mode de fonctionnement
7. Bar graph pour l’affichage des
messages et de la programmation
quotidienne
Nota bene : la fonction des touches
multifonctions varie en fonction de la
situation et est décrite par le symbole
qui s’affiche à l’écran au niveau de la
touche.
FR

CH180WIFI LITE
15
ITALIANO
ENTER
12:01 01-01-18
23.0
1
DAY
SEL TEMP PROG DISP OFF
off
2s x7
1
2
3s
PROG. AVANZ. LUCE ON 15S
ENTER
ITALIANO
ENGLISH
FRANCAIS
ESPANOL
DEUTSCH
PYCCKИИ
PREMERE
PREMERE
ENTER
RUВЫБОР ЯЗЫКА МЕНЮ
РАСШ. HACTPC СВЕТ ВКЛ
НАЖАТЬ НАЖАТЬ
DE AUSWAHL DER MENÜSPRACHE
FORTG. PROG. LICHT EIN
DRÜCKEN DRÜCKEN
FRCHOIX LANGUE
PROG. AVANCE LUM ON
APPUYER APPUYER
ESSELECCIÓN DEL IDIOMA
PROG. AVANZ. LUZ ON
PULSAR PULSAR
PROG. ADV.
PRESS
ENLANGUAGE SELECTION
LIGHT ON
PRESS
ITSCELTA LINGUA

CH180WIFI LITE
16
1
2
2s
12:01 01-01-18
23.0
1
DAY
SEL TEMP PROG DISP OFF
off
PROG. UTENTE DATA E ORA
PROG
RU НАСТРОЙКА ДАТЫ И ВРЕМЕНИ
ПРОГР. ПОЛЬЗОВАТЕЛЬ ДАТА И ВРЕМЯ
DATUM UND UHRZEITBENUTZERPROGR
DE EINSTELLUNG VON DATUM UND UHRZEIT
DATE ET HEUREPROGR. UTILISATEUR
FR CONFIGURATION DATE ET HEURE
FECHA Y HORAPROGR. USUARIO
ES CONFIGURACIÓN DE LA FECHA Y LA HORA
USER PROGR.
ENDATE AND TIME SETTING
DATE AND TIME
IT IMPOSTAZIONE DATA E ORA

CH180WIFI LITE
17
3
GIORNO 9
ENTER
MESE 11
ENTER
ANNO 2018
ENTER
ORE 12:0212:
ENTER
MIN
ENTER
12:02
PREMERE PREMERE PREMERE
PREMERE PREMERE
НАЖАТЬ
НАЖАТЬНАЖАТЬ
НАЖАТЬ
НАЖАТЬ
МЕСЯЦ
МИНЧAC
ДЕНЬ ГОД
JAHRTAG
DRÜCKENDRÜCKEN
DRÜCKEN
DRÜCKEN
DRÜCKEN
UHR MIN
MONAT
ANJOUR
APPUYER
APPUYER
APPUYER
HEURE MIN
MOIS
APPUYER APPUYER
PULSARPULSAR
PULSARPULSAR
ANODIA
HORA MIN
MES
PULSAR
PRESSPRESS
PRESS
DAY MONTH YEAR
HOUR MIN
PRESS PRESS

CH180WIFI LITE
18
EN
TECHNICAL FEATURES
Temperature
adjustment scale
2 ÷ 40 °C, increase
0,1°C
Measurement scale/
room T display - 50 ÷ + 50 °C
Power supply 230V 50 Hz
Output type
1 relay with dry
changeover contact
(COM/NA/NC)
3 screw clamps
(closed + open)
Contact range 5(3)A 250 Vca
Type of action 1 B.U. (connection
micro-switch)
Software class A
Minimum adjustment
differential
0,3 ÷ 5 K
Thermal gradient of
reference 4 K/h
Maximum room
temperature 45°C
WIFI connection 2.4 GHz
(802.11 b/g/n)
Router
communication port 1080
Maximum radio
frequency power
transmitted
< 10 mW
Storage temperature -10°C ÷ +60°C
CARATTERISTICHE TECNICHE
Scala di regolazione
temperatura
2 ÷ 40 °C,
incremento 0,1°C
Scala misurazione/
visualizzazione T
ambiente
- 50 ÷ + 50 °C
Alimentazione 230V 50 Hz
Tipo di uscita
1 relè con contatto
in scambio (COM/
NA/NC) libero da
potenziale
3 morsetti a vite
(chiuso + aperto)
Portata contatti 5(3)A 250 Vca
Tipo di azione 1 B.U. (micro di
connessione)
Software classe A
Differenziale minimo
di regolazione 0,3 ÷ 5 K
Gradiente termico di
riferimento 4 K/h
Temperatura
massima ambiente 45°C
Connessione WIFI 2,4 GHz
(802.11 b/g/n)
Porta comunicazione
router
1080
IT
Massima potenza
a radiofrequenza
trasmessa
< 10 mW
Temperatura di
stoccaggio -10°C ÷ +60°C
Isolamento elettrico Doppio isolamento
Grado di protezione IP40
Grado di polluzione 2
Tensione d‘impulso 4000V
Montaggio a parete o su una
scatola ad incasso
Dimensioni 127 x 82 x 24 mm
Conforme alle
norme
EN 60730-1 e parti
seconde
Classificazione ErP
ErP Class IV; 2%
[Reg. EU 811/2013 -
813/2013]
Rispondente alla
Direttiva
Direttiva 2014/53/UE
(RED)
Prodotto fabbricato in Italia

CH180WIFI LITE
19
ES
CARACTERÍSTICAS TÉCNICAS
Escala de regulación
de la temperatura:
2 ÷ 40°C, incremento
0,1°C
Escala de medición/
visualización
de la T ambiente:
- 50 ÷ + 50 °C
Alimentación 230V 50 Hz
Tipo de salida
1 relé con contacto
en intercambio
(COM/NA/NC) libre
de potencial
3 bornes de rosca
(cerrado + abierto)
Capacidad de los
contactos 5(3)A 250 Vca
Tipo de acción
1 B.H.
(microinterruptor de
conexión)
Software clase A
Diferencial mínimo
de regulación 0,3 ÷ 5 K
Gradiente térmico de
referencia 4 K/h
Temperatura
máxima del
ambiente
45°C
Conexión WIFI 2,4 GHz
(802.11 b/g/n)
Puerto de
comunicación del
router
1080
Máxima potencia
de radiofrecuencia
transmitida
< 10 mW
Temperatura de
almacenamiento -10°C ÷ +60°C
Aislamiento eléctrico Doble aislamiento
Grado de protección IP40
Grado de polución 2
Tensión de impulso 4000V
Montaje de pared o en una
caja empotrable
Dimensiones 127 x 82 x 24 mm
Conforme con las
normas
EN 60730-1 y
segundas partes
Clasificación ErP
ErP Class IV; 2%
[Reglamento EU
811/2013 - 813/2013]
Conforme con la
Directiva
Directiva 2014/53/UE
(RED)
Producto fabricado en Italia
Electric insulation Double insulation
Degree of protection IP40
Pollution degree 2
Pulse voltage 4000V
Assembly on wall or on flush
mounting box
Dimensions 127 x 82 x 24 mm
Compliant with
EN 60730-1 standards
and second parts
ErP classification
ErP Class IV; 2%
[Reg. EU 811/2013 -
813/2013]
Complies with the
Directive
Directive 2014/53/EU
(RED)
Product manufactured in Italy

CH180WIFI LITE
20
DE
TECHNISCHE MERKMALE
Skala zur
Temperaturregelung
2 ÷ 40 °C, in
Schritten von 0,1°C
Skala zum Messen
/ zur Anzeige der
Raumtemperatur
- 50 ÷ + 50 °C
Versorgungsspan-
nung 230V 50 Hz
Ausgangstyp
1 Relais mit
Umschaltkontakt
(COM/NA/NC),
potentialfrei
3 Schraubanschlüsse
(geschlossen + offen)
Schaltleistung 5(3)A 250 Vca
Wirkungsweise 1 B.U.
(Mikroanschluss)
Software Klasse A
Min. Regeldifferenz 0,3 ÷ 5 K
Bezugs-
Temperaturgradient 4 K/h
Max. Umgebung-
stemperatur 45°C
WLAN-Verbindung 2,4 GHz
(802.11 b/g/n)
Router-
Kommunikationsport 1080
FR
CARACTÉRISTIQUES TECHNIQUES
Échelle de réglage
température
2 ÷ 40 °C,
augmentation 0,1°C
Échelle de mesure/
affichage T
ambiante
- 50 ÷ + 50 °C
Alimentation 230V 50 Hz
Type de sortie
1 relais avec contact
inverseur
(COM/NA/NC) sans
tension
3 bornes à vis
(fermée + ouverte)
Capacité des contacts 5(3)A 250 Vca
Type d’action 1 B.U. (micro de
connexion)
Logiciel classe A
Différentiel de
réglage minimum 0,3 ÷ 5 K
Gradient thermique
de référence 4 K/h
Température
ambiante maximum 45°C
Connexion WIFI 2,4 GHz
(802.11 b/g/n)
Port de
communication du
routeur
1080
Puissance radio
fréquence maximum
transmise
< 10 mW
Température de
stockage -10°C ÷ +60°C
Isolation électrique Double isolation
Indice de protection IP40
Degré de pollution 2
Tension d’impulsion 4000V
Montage
mural ou sur un boîtier
à encastrement
Dimensions 127 x 82 x 24 mm
Conforme aux
normes
EN 60730-1 et
parties 2
Classification ErP
ErP Class IV; 2%
[Règ. EU 811/2013 -
813/2013]
Conforme à la
Directive
Directive 2014/53/UE
(RED)
Produit fabriqué en Italie
