Fantini Cosmi C68 User manual

C68
C68C-C68N
CRONOTERMOSTATO GIORNALIERO
italiano
pag. 2
english
pag. 6
español
pag. 10
français
deutsch
pag. 14
pag. 18

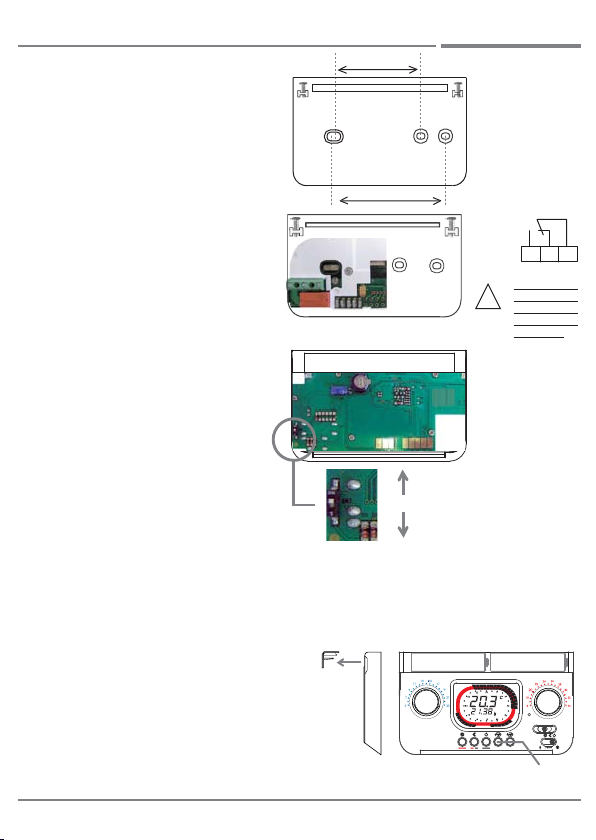

4MONTARE IL CORPO
CRONOTERMOSTATO SULLO ZOCCOLO
5INSERIMENTO E SOSTITUZIONE DELLE PILE
Inserire due pile stilo AA alcaline lunga durata,
di buona marca, da 1,5 V facendo attenzione
alla polarità indicata. Le pile di alimentazione
possono durare 2 anni: quando la carica
comincia ad essere insufficiente, sul display
lampeggia il simbolo di una pila. Se entro
15 giorni non si provvede a sostituire le pile,
Intellitherm C68 si spegne automaticamente e
sul display compare solo la scritta OFF.
Per separare dal corpo
frontale lo zoccolo per il
fissaggio,togliereilcoperchio
del vano porta pile e svitare
dall’alto le viti, ruotando il
corpo dell’apparecchio verso
il basso per estrarlo.
2ESEGUIRE I
COLLEGAMENTI ELETTRICI
Collegare con 2 fili i morsetti 1 e 2 all’impianto
di riscaldamento, sostituendo il termostato
tradizionale in qualsiasi momento.
All’aumento della temperatura ambiente, il
relè apre il morsetto 1-2 e chiude 1-4.
Il morsetto 4 è libero e può essere utilizzato
per segnalazione o per altri usi.
3SELEZIONE
DEL FUNZIONAMENTO SPENTO
In modalità SPENTO, Intellitherm ha la
possibilità di mantenere la temperatura
fissa a 5°C per proteggere l’impianto dai
pericolo del gelo.
Questa selezione deve essere effettuata
al momento dell’installazione e prima di
inserire le pile.
N.B. Se in un momento successivo
all’installazione si volesse cambiare la
selezione, Intellitherm dovrà essere
resettato e riprogrammato.
dip switch in ALTO per la protezione
ANTIGELO 5°C
dip switch in BASSO se si desidera
avere l’impianto completamente
SPENTO
1FISSARE A PARETE
L’installazione
deve essere
eseguita solo
da personale
qualificato!
Montare il cronotermostato a 1,5 metri di
altezza dal pavimento, lontano da cucine, fonti
di calore, finestre e porte.
Assicurarsi che lo zoccolo sia fissato ben in
piano e senza deformazioni.
per scatole da incasso
503 a 3 Moduli
per scatole da incasso
rotonde
A
B
INSTALLAZIONE
Intellitherm
italiano
2
6REGOLARE L’ORA IN CORSO
[vedi figura a lato] tasti di regolazione dell’ora
Per inserire le pile, togliere il coperchio tirandolo
frontalmente all’apparecchio
A 83,5 mm
B 60 mm
!
124
4 2 1
+ + ‘AA’ 1.5V - - ‘AA’ 1.5V
A1 A2

Intellitherm C68
A1 A2
C68
CRONOTERMOSTATO
GIORNALIERO
corona di programmazione
COMFORT / TMAX
ECONOMY / TMIN
OFF
temperatura in °C
riscaldamento ON
raffrescamento ON
ORA
DISPLAY
La corona di programmazione rappresenta
un orologio di 24 ore suddiviso in settori di 30
minuti. Il colore dei settori indica la temperatura
programmata per quel periodo di tempo.
RESET
tenendo premuto per alcuni secondi, si
annullano tutte le programmazioni e si
ripristina il programma standard.
A1 o A2
funzionamento con
programma automatico
giornaliero.
DEVIATORI
mantiene costante la
temperatura di COMFORT
impostata con la manopola TMAX.
COMFORT / TMAX
ECONOMY / TMIN
OFF
mantiene costante la
temperatura ECONOMY
impostata con la manopola TMIN.
mantiene l’impianto
spento o con funzione
antigelo 5°C.
Con deviatore sulla posizione
l’impianto si predispone per il
funzionamento del riscaldamento.
Con deviatore posizionato in
entra in funzione l’impianto di
condizionamento.
COMFORT / TMAX
ECONOMY / TMIN
OFF
Tasti di programmazione della temperatura.
Ad ogni pressione di uno dei tre tasti
il settore lampeggiante diventerà
del colore corrispondente alla
temperatura assegnata.
ORA
tasti di regolazione
Intellitherm
italiano
3
manopola di regolazione
della temperatura
minima
TMIN / ECONOMY
da 5° a 23° C
manopola di regolazione
della temperatura
massima
TMAX / COMFORT
da 16° a 34° C

A1 A2
2
4
Con i deviatori sulla posizione indicata, premere i tasti o o
per impostare il numero di ore hdurante le quali si vuole escludere
il programma automatico e forzare la temperatura. La corona del
display assumerà il colore della temperatura scelta.
Spostare i deviatori sulla
posizione A1 o A2 e PROG per
iniziare la programmazione. Il
display visualizza le ore 00.00.

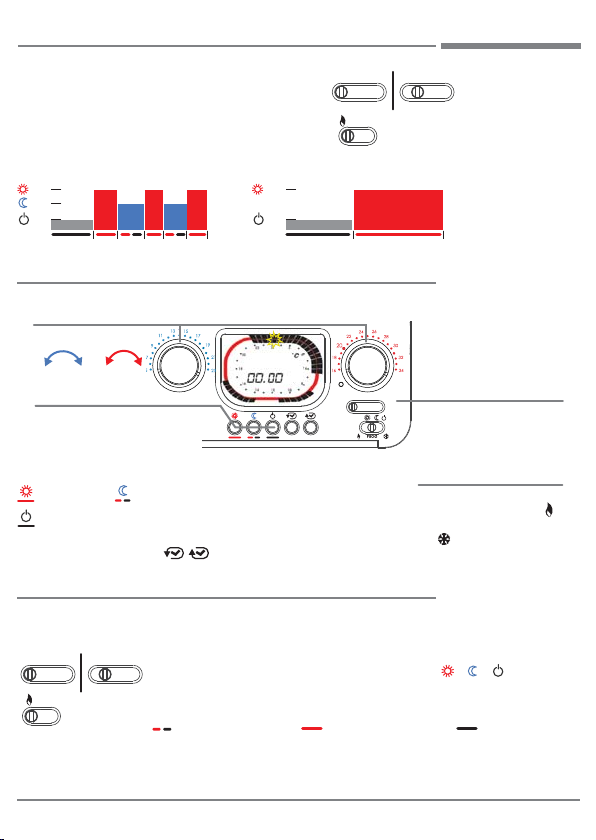

PROGRAMMI
STANDARD
Per ogni 30 minuti è possibile impostare la temperatura desiderata.
PERSONALIZZATA
Dopo aver installato e collegato C68 posizionando il deviatore sulla funzione
A1 o A2 si può utilizzare il programma giornaliero
con orari e temperature già impostate in fabbrica.
Verificare che il deviatore sia in posizione per il
funzionamento del riscaldamento.
A1 programma per giorni feriali
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
A2 programma per giorni festivi
20 C°
5 C°
Sulla corona lampeggerà il
settore di cui impostare la
temperatura e sul display
comparirà l’ora corrispondente.
3
Al termine delle modifiche
posizionare il deviatore per
avviare il riscaldamento o
su per il raffrescamento.
Con Intellitherm C68 è possibile in ogni momento escludere temporaneamente
il programma automatico, senza modificarlo, per ottenere continuamente da 1 a
240 ore sempre la temperatura desiderata (comfort, economy, spento).
FUNZIONE JOLLY
A1 A2
COMFORT / TMAX
ECONOMY / TMIN OFF
COMFORT / TMAX ECONOMY / TMIN
OFF
Trascorso il tempo impostato C68 riprenderà il programma automatico. Per ridurre o escludere il
periodo JOLLY prima del tempo previsto, premere un tasto di colore diverso di quello della corona sul
display.
1
Premendo uno dei tre tasti è
possibile impostare la temperatura
desiderata. Ad ogni pressione di
uno dei tasti il settore cambierà
colore e avanzerà di 30 minuti.
Per spostare il cursore senza variare
la temperatura usare i tasti
Intellitherm
italiano
4
A1 A2
Impostare la temperatura
T MIN T MAX

Spostare il deviatore sulla posizione ECONOMY per
leggere la temperatura MINIMA oppure sulla posizione
COMFORT per leggere la temperatura MASSIMA.
TEMPERATURA AMBIENTE MINIMA E MASSIMA
DEL GIORNO PRECEDENTE
FUNZIONI
AVANZATE
ORE DI FUNZIONAMENTO
ORE
di funzionamento
dall’avvio
ORE
di funzionamento
dal giorno prima
ORE
in cui si è registrata
la temperatura Temperatura ambiente
MASSIMA o MINIMA
Con C68 è possibile sapere per quante ore è stato richiesto
calore il giorno precedente (relè chiuso - ON) e dall’inizio del
funzionamento di Intellitherm (dall’inserimento delle pile o
da un reset).
Posizionando i deviatori come indicato, sul display saranno
visualizzate le ore di utilizzo del riscaldamento.
Con Intellitherm C68 è possibile verificare la temperatura
MINIMA e MASSIMA che l’ambiente ha raggiunto il giorno
precedente e l’ora in cui è stata misurata.
Spostare il deviatore su PROG.
Intellitherm
italiano
5
A1 A2
A1 A2
FUNZIONAMENTO ESTIVO O CONDIZIONAMENTO
Quando si sposta il deviatore sulla posizione ESTATE Intellitherm C68 si predispone per
il funzionamento dell’impianto di CONDIZIONAMENTO. Con la manopola COMFORT/TMAX si
regola la temperatura di comfort da mantenere nell’ambiente. I settori rossi della corona
del display indicano quindi i periodi di accensione dell’impianto di condizionamento, quelli di
altro colore i periodi di spegnimento.
CARATTERISTICHE TECNICHE
Conforme alle norme EN 60730-1 e parti seconde.
Portata contatti 5 (3)A 250V c.a.
Microdisconnessione (1BU).
Sofware classe A.
Contatto in commutazione libero da tensione.
Regolazione della temperatura: COMFORT da 16 a 34°C
e ECONOMY da 5 a 23°C.
Differenziale ± 0,25°C.
Gradiente termico di riferimento 4°K/h.
Spento con possibilità di protezione antigelo (5°C) impostabile
tramite dip switch.
Temperatura massima ambiente T45.
doppio isolamento.
Grado di protezione IP20.
Grado di polluzione 2.
Tensione d’impulso 4000V.
Alimentazione senza connessioni alla linea elettrica con 2
pile a stilo alcaline AA 1,5V (durata 2 anni).
Controllo automatico dello stato di carica delle pile con
segnalazione sul display in caso di carica insufficiente.
Sostituzione pile senza perdita dei dati programmati.
Deviatore per il funzionamento invernale o estivo.
Tasto di reset per ripristinare il programma preimpostato
Dimensioni: 135 x 85 x 19 mm.
Prodotto non fabbricato in Italia.
Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013
- 813/2013)

4MOUNTING THE THERMOSTAT BODY
ON THE BASE
5INSERTING AND REPLACING THE
BATTERIES
Insert two long life AA 1,5V alkaline batteries,
paying attention to the indicated polarity.
Batteries last approximately 2 years: when
they begin to run down, the battery symbol
starts to flash on the display. If the batteries
are not replaced within 15 days, Intellitherm
C68 will switch-off automatically and the
display will indicate OFF.
To separate the base from
the frontal body, remove the
battery cover and unscrew
the screws, rotating the
thermostat body downwards.
2ELECTRIC CONNECTIONS
Connect terminals 1 - 2 to the heating
system with two wires thus replacing the
traditional thermostat at any time and
without adding further connections. When
the ambient temperature increases, the
relay will open terminals 1 - 2 and will close
terminals 1-4.
Terminal 4 is free and it may be used for
signalling or other purposes, as required.
3OFF MODE SELECTION
When in OFF mode, Intellitherm may be set
to keep a fixed temperature of 5°C to protect
the system from the risk of freezing.
This selection must be carried out during
the installation and before inserting the
batteries.
Note: if this selection is needed to be
changed after the installation, Intellitherm
has to be reset and reprogrammed.
To set the ANTIFREEZE 5°C protection
move the dip switch HIGH.
To switch the system completely OFF,
move the dip switch DOWN.
1WALL MOUNTING
To be installed
by qualified
personnel only!
Install the programmable thermostat at
1,5 meters above the floor level, far from
kitchens, heat sources, windows and doors.
Make sure the base is fixed to a level surface,
without strains. for flush-mounting
boxes (3 modules, 503)
for round
flush-mounting boxes
A
B
INSTALLATION
Intellitherm
english
6
!
124
time setting keys
To insert batteries remove the cover pulling it frontaly
6TIME SETTING
(see the picture on the right)
B 60 mm
A 83,5 mm
4 2 1
+ + ‘AA’ 1.5V - - ‘AA’ 1.5V
A1 A2

Intellitherm C68
A1 A2
C68

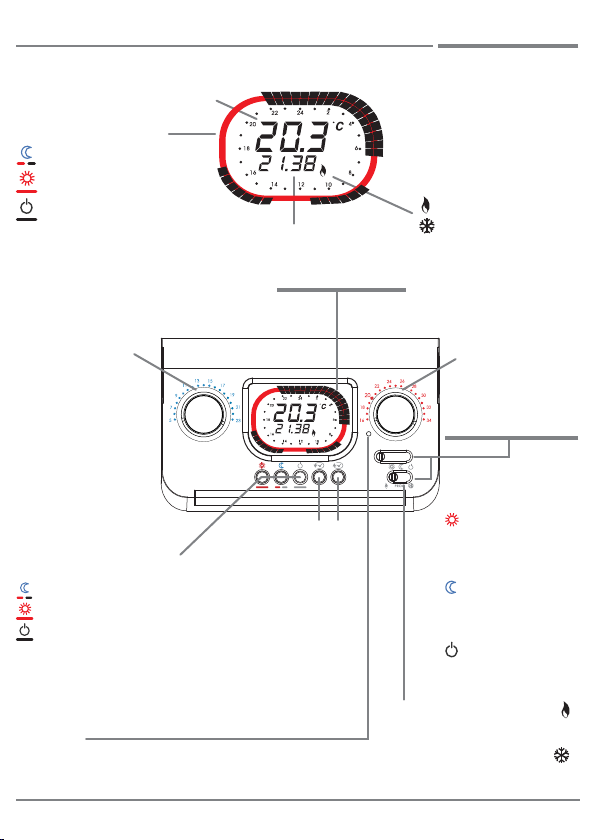

program setting ring
COMFORT / TMAX
ECONOMY / TMIN
OFF
temperature in °C
heating system ON
air conditioning system ON
TIME
DISPLAY
The program setting ring shows a 24-hours
clock, divided into 30 min sectors.
The sector colour indicates the set temperature
for that period.
RESET
keep it pressed for a few seconds to
reset any customization and restore
the pre-set standard program
A1 or A2
operation with the daily
automatic program
SWITCHES
keeps constantly the
COMFORT temperature
set with the TMAX knob.
COMFORT / TMAX
ECONOMY / TMIN
OFF
keeps constantly the
ECONOMY temperature
set with the TMIN knob.
keeps the system
constantly OFF or with
antifreeze protection 5°C
With the switch set on
C68 is set to regulate the heating
system
With the switch set on
C68 is set to regulate the air
conditioning system.
COMFORT / TMAX
ECONOMY / TMIN
OFF
Temperature setting keys
In pushing one of the three keys,
the flashing sector will turn into the
colour of the desired set temperature
TIME
regulating keys
Intellitherm
english
7
DAILY
PROGRAMMABLE THERMOSTAT
Minimum temperature
regulating knob
TMIN / ECONOMY
from 5° to 23 °C
Maximum temperature
regulating knob
TMAX / COMFORT
from 16° to 34 °C

A1 A2
2
4
With the switch in the A1 or A2 position, press the keys or or to
set for how many hours the C57RF has to cut the automatic program out,
in order to force temporarily the temperature. The ring on the display
will change the colour according to the selected temperature.
Move the switches to the A1 or
A2 and PROG positions to start
the program setting.
The display will show time
00.00 and DAY1.
PROGRAMS
STANDARD
It is possible to set the desired temperature for every 30 minutes.
CUSTOMIZATION
Once the C68 is installed and connected, it is possible to
use the weekly program with the pre-set operating time
and temperatures, just positioning the switch on the A1
or A2 position.
Verify that the switch is in the HEATING position.
A1 for weekdays
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
A2 for weekends and holidays
20 C°
5 C°
On the programming ring the
sector which the temperature
has to be changed flashes and
corresponding time appears.
3
Once the changes are finished,
position the switch to start
the heating or to start the
air-conditioning
With this function C68 enables you to cut out temporarily the automatic program
at any time, without changing its settings, in order to have constantly the required
temperature COMFORT - ECONOMY - OFF for a period from 1 to 240 hours.
JOLLY FUNCTION
COMFORT / TMAX
ECONOMY / TMIN OFF
Once the set time is passed, C68 will resume the automatic program. To reduce or cut out the JOLLY period
before the set time, press a different colour key than the one shown on the ring
1
Intellitherm
english
8
COMFORT / TMAX ECONOMY / TMIN
OFF
It is possible to set the desired
temperature pressing one of
the three keys. The sector will
change the colour and advance 30
minutes.
To move the switch without changing the
temperature, use the keys
A1 A2
A1 A2
Set the temperature
T MIN T MAX

A1 A2
A1 A2
PREVIOUS DAY MINIMUM AND MAXIMUM
TEMPERATURES
ADVANCED
FUNCTIONS
OPERATING HOURS
working HOURS
since last
initialisation
working HOURS
on the day before
TIME when the
temperature was
recorded MAXIMUM or MINIMUM
room temperatures
With C68 it is possible to know for how many hours the heating
system worked the day before (closed relay – ON) and from the
last Intellitherm initialization (last reset or battery insertion).
The display will show the heating working hours, positioning
the switches as indicated in the picture.
Intellitherm
english
9
Move the switch to the ECONOMY position to read the
MINIMUM temperature or move to the COMFORT position
to read the MAXIMUM temperature.
With Intellitherm C68 it is possible to verify the MINIMUM and
MAXIMUM temperatures reached the day before and what time
they were measured.
Move the switch to PROG
SUMMER / AIR-CONDITIONING MODE
Intellitherm C68 starts the AIR-CONDITIONING mode moving the switch to the SUMMER
position The comfort temperature can be regulated setting the COMFORT/TMAX knob.
The red sectors on the ring indicate what time the air-conditioning is ON; the other colours
indicate when the system is OFF.
TECHNICAL DATA
In compliance with EN 60730-1 and parts two.
Contact rating 5 (3)A 250V c.a.
Micro-disconnection (1BU).
Software classe A.
Voltage free switching contact.
Temperature regulation: COMFORT from 16° to 34°C
and ECONOMY from 5° to 23°C.
Differential: +/- 0,25°C.
Thermal gradient: 4°K/h.
OFF mode with optional antifreeze protection (5°C) by a dip switch.
Maximum room temperature: T45.
double insulation.
Protection degree IP20.
Pollution degree 2.
Impulse voltage 4000V.
Power supply without connection to the electrical line with
2 AA 1,5V alkaline batteries (1 year battery life).
Automatic control of the battery charge; the display will
indicate if the charge is inadequate.
Battery replacement without data dropout.
Switch for the winter or summer operating modes.
Reset key to restore the set program.
Dimensions 135 x 85 x 19 mm.
ErP classification: ErP Class IV; 2% (EU Reg. 811/2013
- 813/2013)

4MONTAR EL CUERPO DEL
CRONOTERMOSTATO EN EL ZÓCALO
5COLOCACIÓN Y SUSTITUCIÓN DE
LAS PILAS
Colocar dos pilas alcalinas tipo AA de larga
duración, de marca reconocida, de 1,5 V,
prestando atención a la polaridad indicada.
Las pilas de alimentación pueden durar
hasta 2 años: cuando la carga de las pilas
comienza a ser insuficiente, en la pantalla
parpadea el símbolo de una pila.
Si dentro de 15 días no se sustituyen las pilas,
Intellitherm C68 se apaga automáticamente
y en la pantalla sólo aparece el texto OFF.
Para separar del cuerpo
frontal el zócalo para la
fijación, sacar la tapa del
hueco para pilas y destorníllar
los tornillos hacia arriba,
girando el cuerpo del aparato
hacia abajo para extraerlo
2REALIZAR
LAS CONEXIONES ELÉCTRICAS
Conectar con dos cables los terminales 1
y 2 al sistema de calefacción, sustituyendo
el termostato tradicional en cualquier
momento. Cuando aumenta la temperatura
ambiente, el relé abre el terminal 1-2 y
cierra 1-4.
El terminal 4 está libre y puede ser utilizado
para señalización otros usos.
3SELECCIÓN DEL MODO
DE FUNCIONAMIENTO APAGADO
Durante los períodos de APAGADO,
Intellitherm tiene la posibilidad de mantener
la temperatura fija en 5ºC para proteger el
sistema del peligro de congelación.
Esta selección debe ser realizada en el
momento de la instalación y antes de
colocar las pilas.
NOTA: Si luego de la instalación se deseara
cambiar la selección, entonces Intellitherm
deberá ser reseteado y reprogramado.
Para la proteción
ANTICONGELANTE 5°C
dip switch hacia ARRIBA
Para tener el sistema
completamente APAGADO
dip switch hacia ABÁTO
1FIJAR A LA PARED
La instalación
debe ser
ejecutadasólo
por personal
calificado
Montar el cronotermostato a 1,5 metros de
altura del suelo, lejos de cocinas, fuentes de
calor, ventanas y puertas.
Asegurarse de que el zócalo sea fijado bien
a nivel y sin deformaciones.
para caja de empotrar
503 (3 módulos)
para cajas de
empotrar redondas
A
B
INSTALACIÓN
Intellitherm
español
10
6PROGRAMAR EL HORARIO
[ver imagen a lado] teclas de regulación de la
hora
Para colocar las pilas sacar la tara y tirarla frontalmente
al aparato.
A 83,5 mm
B 60 mm
!
124
4 2 1
+ + ‘AA’ 1.5V - - ‘AA’ 1.5V
A1 A2

Intellitherm C68
A1 A2
C68
CRONOTERMOSTATO
DIARIO
corona de programación
CONFORT / TMAX
AHORRO / TMIN
OFF
temperatura en °C
calefacción ON
enfriamiento ON
HORARIO
PANTALLA
La corona de programación representa un
reloj de 24 horas subdividido en sectores de
30 minutos. El color de los sectores indica la
temperatura programada por aquel período
de tiempo.
RESETEADO
presionando por algunos segundos, se anulan todas las
programaciones y se restablece el programa estándar.
A1 o A2
Muncionamiento con el
programa automático
diario
DESVIADORES
Mantiene constante la
temperatura de CONFORT
establecida con la ruleta
TMAX.
CONFORT / TMAX
AHORRO / TMIN
APAGADO
Mantiene constante la
temperatura de AHORRO
establecida con la ruleta
TMIN.
Mantiene el sistema
apagado o con función
anticongelante 5°C.
Con desviador en posición
el sistema se prepara para el
funcionamiento de la calefacción.
Con desviador en posición
entra en función el sistema de
climatización.
CONFORT / TMAX
AHORRO / TMIN
OFF
Teclas de programación de la temperatura
A cada presión de una de las tres
teclas, el sector relampagueante se
volverá de color correspondiente a la
temperatura asignada.
HORARIO
Teclas de regulación
Intellitherm
español
11
Ruleta de regulación de la
temperatura minima
TMIN/ AHORRO
desde 5° hasta 23°C
Ruleta de regulación de
la temperatura máxima
TMAX / CONFORT
desde 16° hasta 34°C.

A1 A2
A1 A2
2
4
Con los desviadores en la posición indicada, presionar las teclas
o o para programar el número de horas h durante las cuales
se quiere excluir el programa automático y forzar la temperatura.
La corona de la pantalla se volverá de color correspondiente a la
temperatura escogida
Desplazar los desviadores en
la posición A1 o A2 y PROG
para iniciar la programación.
La pantalla visualiza las horas
00.00
PROGRAMAS
ESTÁNDAR
Por cada 30 minutos es posible programar la temperatura deseada.
PERSONALIZADA
Después de haber instalado y conectado C68 posicionando el desviador en la
función A1 o A2, se puede utilizar el programa diario con
horarios y temperaturas ya programadas por la fábrica
Controlar que el desviador sea en posición para el
funcionamiento de la calefacción
A1 programa para los días hábiles
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
A2 programa para los días feriados
20 C°
5 C°
Sobre la corona relampaguerà
el sector donde programar
la temperatura y en la
pantalla comparecerá la hora
correspondiente.
Una vez terminadas las
modificaciones, posicionar el
desviador para encaminar
la calefacción o posicionar
para el enfriamiento
Con Intellitherm C68 es posible excluir en cualquier momento el programa
automático temporalmente, sin modificarlo, para obtener continuamente de 1 a
240 horas la temperatura deseada (confort, ahorro, apagado).
FUNCIÓN JOLLY
CONFORT / TMAX
AHORRO / TMIN OFF
CONFORT / TMAX ECONOMY / TMIN
OFF
Una vez transcurrido el tiempo programado, Intellitherm retomará el programa automático. Para
reducir o excluir el periodo JOLLY antes del tiempo previsto, presionar una tecla de diferente color al
de la corona que se muestra en la pantalla.
1
Presionando una de las tres teclas,
es posible programar la temperatura
deseada. A cada presión de una de
las tres teclas, el sector cambiará
color y avanzará de 30 minutos
Para desplazar el cursor sin variar la
temperatura usar las teclas
Intellitherm
español
12
A1 A2
Programar la temperatura
T MIN T MAX
3

A1 A2
A1 A2
Desplazar el desviador en la posición AHORRO para leer la
temperatura mínima o en la posición CONFORT para leer
la temperatura máxima.
TEMPERATURA AMBIENTE MÍNIMA Y MÁXIMA
DEL DÌA PRECEDENTE
FUNCIONES
AVANZADAS
HORAS DE FUNCIONAMIENTO
HORAS
de funcionamiento
del inicio
HORAS
de funcionamiento
del dìa precedente
HORAS
en que la
temperatura ha sido
medida Temperatura ambiente
MÁXIMA o MÍNIMA
Con C68 es posible saber por cuantas horas el calor ha sido
solicitado el día precedente (relé cerrado – ON) y desde el
principio de funcionamiento de Intellitherm (colocación de las
pilas o reseteado).
Posicionando los desviadores como indicado, las horas de
utilización de la calefacción serán visualizadas en la pantalla.
Con Intellithem C68 es posible averiguar la temperatura
mínima y máxima alcanzada por el ambiente el dìa precedente
y la hora en que ha sido medida.
Desplazar el desviador en PROG.
Intellitherm
español
13
FUNCIONAMIENTO DE VERANO O CLIMATIZACIÓN
Cuando se desplaza el desviador en la posición VERANO, Intellitherm C68 se prepara para
el funcionamiento del sistema de climatización. Con la ruleta de regulación CONFORT/TMAX se
regula la temperatura de comfort a mantener en el ambiente. Entonces los sectores rojos de
la corona de la pantalla indican los períodos de encendido del sistema de climatización; en
cambio los sectores de otro color indican los períodos de apagado.
CARACTERÍSTICAS TÉCNICAS
Conforme a las normas EN 60730-1 y segundas partes
Capacidad contactos 5(3)A 250V.a.c.
Microdesconexion (1BU)
Software clase A.
Contacto de conmutación libre de tensión.
Regulación de la temperatura: CONFORT desde 16 hasta 34°C,
AHORRO desde 5 hasta 23°C.
Diferencial +/-0,25°C.
Gradiente térmico de referencia 4°K/h.
Apagado con posibilidad de protección anticongelante (5°C).
programable con dip switch.
Temperatura máxima ambiente T45.
doble aislamiento.
Grado de protección IP20.
Grado de polución 2.
Tensión de impulso 4000V.
Alimentación sin conección a la linea eléctrica con 2 pilas
alcalinas 1,5V tipo AA (duración 2 años).
Control automatico del estado de la carga de las baterías
con indicación en la pantalla en caso de carga insuficiente.
Sustitución pilas sin pérdida de los datos programados.
Desviador para el funcionamiento de invierno o verano.
Tecla de reseteado para restablecer el programa.
establecido de antemano.
Dimensiones: 135x85x19 mm.
Clasificación Erp: Clase ErP IV; 2% (Reg. EU 811/2013 -
813/2013)

4MONTER LE CORPS DU
CHRONOTHERMOSTAT SUR LE SOCLE
5INSERTION ET REMPLACEMENT DES
PILES
Insérer 2 piles alcalines type AA de 1,5V de
longue durée, de bonne qualité, en faisant
attention à la polarité indiquée.
Les piles d’alimentation peuvent durer 2
ans: lorsque la charge commence à être
insuffisante, le symbole d’une pile clignote
sur l’écran.
Si on ne prévoit pas le remplacement des
piles d’ici 15 jours, Intellitherm C68 s’éteint
automatiquement et sur l’écran n’apparaît
que le message OFF.
Pour séparer du corps frontal
lesoclepourlefixage,enlever
le couvercle du logement des
piles et dévisser les vis de
haut, en tournant le corps
de l’appareil vers le bas pour
l’extraire.
2EFFECTUER LES CONNECTIONS
ÉLECTRIQUES
Connecter les bornes 1 et 2 au système
de chauffage avec 2 fils, en remplaçant le
thermostat traditionnel à n’importe quel
moment. Quand la température augmente,
le relais ouvre le borne 1-2 et ferme 1-4.
Le borne 4 est libre et peut être utilisé
pour la signalisation ou pour d’autres
utilisations.
3SÉLECTION DU MODE
DE FONCTIONNEMENT ÉTEINT
Pendant le mode ÉTEINT, Intellitherm à la
possibilité de maintenir la température fixe
de 5°C pour protéger le système contre les
risques du gel.
Cette sélection doit être effectuée au
moment de l’installation et avant d’insérer
les piles.
N.B. Si on souhaite changer la sélection
après l’installation, Intellitherm devra être
réinitialisé et reprogrammé.
Dip switch de HAUT pour la protection
ANTIGEL 5°C
Dip switch en BAS pour le système
complètement ÉTEINT
1FIXATION MURALE
L’installation
doit uniquement
être effectué par
du personnel
qualifié.
Monter le chronothermostat à 1,5 mètres de
hauteur du sol, loin de cuisines, sources de
chaleur, fenêtres et portes.
S’assurer que le socle soit bien fixé plat au
mur et sans déformations.
pour boîtier encastrable
503 (à 3 modules)
pour boîtier
encastrable ronde
A
B
INSTALLATION
Intellitherm
français
14
6RÉGLER L’HEURE EN COURS
(voir image à coté) Touches pour le réglage de
l’heure
Pour insérer les piles, enlever le couvercle en le tirant de
front à l’appareil.
A 83,5 mm
B 60 mm
!
124
4 2 1
+ + ‘AA’ 1.5V - - ‘AA’ 1.5V
A1 A2

Intellitherm C68
A1 A2
C68
couronne de programmation
CONFORT / TMAX
ECONOMIE / TMIN
OFF
température en °C
Chauffage ON
Refroidissement ON
HEURE
ECRAN
La couronne de programmation représente une
horloge de 24 heures partagée en secteurs de
30 minutes. La couleur des secteurs indique la
température programmée pour cette période de
temps.
RÉINITIALISATION
En appuyant quelques secondes, toutes
les programmations s’annulent et le
programme standard se rétablie.
A1 ou A2
Fonctionnement avec
programme automatique
journaliere
COMMUTATEURS
Maintient constante la
température de CONFORT
établie avec le bouton TMAX.
CONFORT / TMAX
ECONOMIE / TMIN
OFF
Maintient constante la
température de ECONOMIE
établie avec le bouton TMIN.
Maintient le système
éteint ou avec fonction
ANTIGEL 5°C
Avec le commutateur en position
le système se prépare pour le
fonctionnement du chauffage.
Avec le commutateur en position
le système de climatisation se met
en marche.
CONFORT / TMAX
ECONOMIE / TMIN
OFF
Touches de programmation de la température.
À chaque pression d’un des trios
touches, le secteur clignotant
deviendra de couleur correspondante
à la température assignée.
HEURE
Touches de réglage
Intellitherm
français
15
THERMOSTAT PROGRAMMABLE
JOURNALIER
Bouton de réglage de la
température minimale
TMIN / ECONOMIE
de 5° à 23°C
Bouton de réglage de la
température maximale
TMAX / CONFORT
de 16° à 34°C

A1 A2
2
4
Avec les commutateurs dans la position indiquée, appuyer sur le touches
ou ou pour programmer le nombre d’heures h dont on souhaite
exclure le pr ìogramme automatique et forcer la température.
La couronne de l’écran prendra la couleur de la température choisie.
Déplacer les commutateurs
en position A1 ou A2 et
PROG pour commencer la
programmation.
L’écran visualise les heures
00.00.
PROGRAMMES
STANDARD
Pour chaque 30 minutes, il est possible de programmer la température souhaitée
PERSONNALISATION
Après l’installation et la connexion du C68, on peut utiliser le programme
journaliere avec les horaires et les températures déjà établies d’usine,
en positionnant le commutateur sur la fonction A1 ou A2
Vérifier que le commutateur soit en position pour le fonctionnement
du chauffage.
A1 programme pour les jours ouvrables
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
A2 programme pour les jours fériés
20 C°
5 C°
Sur la couronne clignotera
le secteur dont programmer
la température et l’heure
correspondante paraîtra à
l’écran.
3
A la fin des modifications,
positionner le commutateur
pour mettre en marche le
chauffage ou positionner le
commutateur sur pour le
refroidissement.
Avec C68, il est possible d’exclure temporairement le programme automatique à
n’importe quel moment, sans le modifier, pour obtenir toujours et en continuation la
température souhaitée de 1 à 240 heures (confort, économie, éteint).
FONCTION “JOKER”
CONFORT / TMAX
ECONOMIE / TMIN OFF
CONFORT / TMAX ECONOMIE / TMIN OFF
Passé le temps programmé, C68 retournera au programme automatique.
Pour réduire ou exclure la période “Joker” avant le temps prévu, appuyer sur une un touche de couleur
différente à celui de la couronne sur l’écran.
1
Enappuyantunedestrois touches,
il est possible de programmer la
température souhaitée. A chaque
pression d’une des trois touches,
le secteur changera de couleur et
avancera de 30 minutes.
Pour déplacer le commutateur sans changer la
température, utiliser les touches
Intellitherm
français
16
A1 A2
A1 A2
Programmer
la température
T MIN T MAX

A1 A2
Déplacer le commutateur en position ECONOMIE pour
lire la température MINIMALE o en position CONFORT
pour lire la température MAXIMALE.
TEMPÉRATURE D’AMBIANCE MINIMALE ET MAXIMALE
DU JOUR PRÉCÉDENT
FONCTIONS
AVANCÉS
HEURES DE FONCTIONNEMENT
HEURES de
fonctionnement
de la mise en
marche
HEURES de
fonctionnement
du jour précédent
HEURES
dont la température
à été enregistrée Température d’ambiance
MAXIMALE ou MINIMALE
Avec C68 il est possible de savoir pour combien d’heures la
chaleur à été demandée le jour précédent (relais fermé – ON)
et dès le début du fonctionnement du Intellitherm (collocation
des piles ou réinitialisation).
En positionnant les commutateurs comme indiqué, les
heures d’utilisation du chauffage seront visualisées à l’écran.
Avec Intellitherm C68 il est possible de vérifier la température
MINIMALE et MAXIMALE que l’ambiance à attendue le jour
précédent et l’heure dont elle à été mesurée.
Déplacer le commutateur en position PROG
Intellitherm
français
17
A1 A2
FONCTIONNEMENT D’ÉTÉ OU CLIMATISATION
Quand on déplace le commutateur en position ÉTÉ, C68 se prépare pour le fonctionnement
du système de CLIMATISATION. Avec le bouton de réglage CONFORT/TMAX on règle la
température de confort à maintenir dans l’ambiance. Par conséquence, les secteurs rouges
de la couronne à l’écran indiquent les périodes d’allumage du système de climatisation; par
contre les secteurs d’autre couleur indiquent les périodes de coupure.
CARACTÉRISTIQUES TECHNIQUES
Conforme aux normes EN 60730-1 et parties secondes.
Courant de commutation 5(3)A 250V.
Micro Déconnexion (1BU).
Logiciel classe A.
Contact de commutation libre de tension.
Réglage de la température CONFORT de 16 à 34°C,
ECONOMIE de 5° à 23°C.
Différentiel +/- 0,25°C.
Gradient thermique de référence 4°K/h.
Eteint avec possibilité de protection antigel (5°C) programmable
avec dip switch.
Température d’ambiance maximale T45.
Double isolement.
Degré de protection IP20.
Degré de pollution 2.
Impulsion de tension 4000V.
Alimentation sans connexion à la ligne électrique.
avec 2 piles alcalines type AA de 1,5V (durée 2 ans).
Contrôle automatique de l’état de charge des piles avec
signalisation à l’écran en cas de charge insuffisante.
Remplacement des piles sans perte des données
programmées.
Commutateur pour le fonctionnement d’hiver ou d’été.
Touche de réinitialisation pour rétablir le programme.
précédemment établi.
Dimensions: 135 x 85 x 19 mm.
Classification ErP: Classe ErP IV; 2% (Rég. EU 811/2013
- 813/2013)

4DEN KÖRPER DES ZEITTHERMOSTATS
AM SOCKEL MONTIEREN
5EINFÜHREN UND ERSETZEN DER
BATTERIEN
Zwei alkaline AA Mignon-Langzeitbatterien
einer guten Marke von 1,5 V einführen, dabei
auf die Polung achten. Die Speisebatterien
können 2 Jahre dauern: Wenn die Ladung
langsam unzureichend wird, blinkt auf
dem Display das Symbol einer Batterie.
Wenn die Batterien nicht innerhalb von 2
Wochen ersetzt werden, schaltet sich C68
automatisch aus, und auf dem Display
erscheint nur die Schrift OFF.
UmdenBefestigungssockelvom
vorderen Körper zu trennen,
den Deckel des Batteriefachs
entfernen, und die Schrauben
von oben abschrauben, indem
Sie den Körper des Geräts zum
Ausziehen nach unten drehen
2AUSFÜHRUNG
DER STROMVERBINDUNGEN
Verbinden Sie die Klemmen 1 und 2 mit
2 Kabeln an der Heizanlage, indem Sie
das herkömmliche Thermostat in einem
beliebigen Moment ersetzen. Bei Anstieg
der Raumtemperatur öffnet das Relais die
Klemme 1-2 und schließt 1-4. Die Klemme
4 ist frei und kann zur Anzeige oder für
andere Verwendungsarten benutzt werden.
3AUSWAHL DES AUSGESCHALTETEN
BETRIEBS
In der Modalität AUSGESCHALTET hat
C68 die Möglichkeit, die Temperatur fest
auf 5°C beizubehalten, um die Anlage vor
Frostgefahr zu schützen.
Diese Auswahl muss bei der Installation
und vor Einführung der Batterien erfolgen.
N.B. Wenn Sie die Auswahl nach der
Installation ändern wollen, muss C68
zurückgesetzt und neu programmiert
werden.
Dip Switch nach OBEN für den FROST-
SCHUTZ 5°C
Dip Switch nach UNTEN, wenn die
Anlage vollständig AUSGESCHALTET
sein soll
1WANDBEFESTIGUNG
Die Installation
darf nur durch
Fachpersonal
erfolgen!
Befestigen Sie das Zeitthermostat in einer
Höhe von 1,5 Meter vom Boden entfernt von
Kochherden, Hitzequellen, Fenstern und
Türen. Versichern Sie sich, dass der Sockel
eben und ohne Verformungen befestigt ist.
Für Einbaugehäuse
503 mit 3 Modulen
Für runde Einbauge-
häuse
A
B
INSTALLATION
deutsch
18
6DIE LAUFENDE UHRZEIT
[siehe die nebenstehende Abbildung] Tasten zur Einstellung der
Uhrzeit
Zum Einführen der Batterien den Deckel entfernen,
indem er frontal zum Gerät gezogen wird
A 83,5 mm
B 60 mm
!
124
4 2 1
Intellitherm
+ + ‘AA’ 1.5V - - ‘AA’ 1.5V
A1 A2

Intellitherm C68
A1 A2
Programmierrad
COMFORT / TMAX
ECONOMY / TMIN
OFF
Temperatur in °C
Heizung ON
Kühlung ON
UHRZEIT
DISPLAY
Das Programmierrad stellt eine 24 Stunden Uhr
dar, die in Abschnitte von 30 Minuten unterteilt
ist. Die Farbe der Abschnitte zeigt die für den
entsprechenden Zeitraum programmierte
Temperatur an.
SCHALTER
COMFORT / TMAX
ECONOMY / TMIN
OFF
deutsch
19
RESET
Wird diese Taste einige Sekunden lang gedrückt,
werden alle Programmierungen gelöscht und das
Standardprogramm wiederhergestellt.
A1 o A2
Betrieb mit
automatischem
TAGESPROGRAMM
Hält die Temperatur COMFORT,
die mit den Einstellknopf TMAX
eingestellt wurde, konstant
COMFORT / TMAX
ECONOMY / TMIN
OFF
Hält die Temperatur ECONOMY,
die mit den Einstellknopf TMIN
eingestellt wurde, konstant
Hält die Anlage
ausgeschaltet oder in
Frostschutzfunktion 5°C.
Bei Schalter auf der Position
bereitet sich die Anlage für den
Heizbetrieb vor.
Bei Schalter auf der Position
schaltet sich die Klimaanlage ein.
Tasten zur Programmierung der Temperatur.
Bei jedem Druck einer der drei Tasten
nimmt der blinkende Abschnitt
die entsprechende Farbe der
zugeordneten Temperatur an.
UHRZEIT
Tasten zur Einstellung
C68
Intellitherm
UHRENTHERMOSTAT
MIT TAGESPROGRAMM
Einstellknopf der
Absenktemperatur
(Nachttemperatur)
TMIN / ECONOMY
von 5° bis 23°C.
Einstellknopf der
Komforttemperatur
(Tagtemperatur)
TMAX/COMFORT
von 16° bis 34°C.

A1 A2
2
4
Stellen Sie die Schalter auf die angezeigte Position, drücken Sie die Tasten
oder oder , um die Anzahl der Stunden h einzustellen, während deren Sie
das Automatikprogramm ausschließen und die Temperatur forcieren wollen.
Das Rad des Displays nimmt die Farbe der gewählten Temperatur an.
Die Schalter auf die Position
entweder A1 oder A2 und PROG
stellen, um die Programmierung
zu starten. Das Display zeigt die
Uhrzeit 00.00
PROGRAMME
STANDARD
Es ist möglich, für alle 30 Minuten die gewünschte Temperatur einzustellen.
PERSONALISIERT
Nach Installation und Anschluss des C68 und Positionierung
des Schalters auf die Funktion
A1 oder A2 kann das Tagesprogramm
Prüfen, ob der Schalter für den Heizbetrieb positioniert ist.
A1 Programm für die Wochentage
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
A2 Programm für die Feiertage
20 C°
5 C°
Auf dem Rad blinkt der
Abschnitt, dessen Temperatur
eingestellt werden soll, und
auf dem Display erscheint die
entsprechende Uhrzeit.
3
Nach Beendigung der
Änderungen den Schalter
auf positionieren, um den
Heizbetrieb einzuschalten,
oder auf , um die Kühlung
einzuschalten.
Mit C68 ist es möglich, jederzeit vorübergehend das Automatikprogramm
auszuschließen, ohne es zu ändern, um kontinuierlich von 1 bis 240 Stunden immer die
gewünschte Temperatur (Comfort, Economy, Ausgeschaltet) zu erhalten.
FUNKTION JOLLY
A1 A2
COMFORT / TMAX
ECONOMY / TMIN OFF
COMFORT / TMAX ECONOMY / TMIN
OFF
Nach Ablauf der eingestellten Zeit nimmt der C68 das Automatikprogramm automatisch wieder auf.
Zum Reduzieren oder Ausschließen des Zeitraums JOLLY vor der vorgesehenen Zeit, drücken Sie eine
Taste, die eine andere Farbe als das Rad auf dem Display hat.
1
Durch Drücken einer der drei Tasten
ist es möglich, die gewünschte
Temperatur einzustellen. Bei jedem
Tastendruck ändert der Abschnitt seine
Farbe und geht 30 Minuten voran.
Zur Verschiebung des Cursors, ohne die
Temperatur zu ändern, verwenden Sie die Tasten
deutsch
20
A1 A2
Intellitherm
Einstellung der
Temperatur
T MIN T MAX
