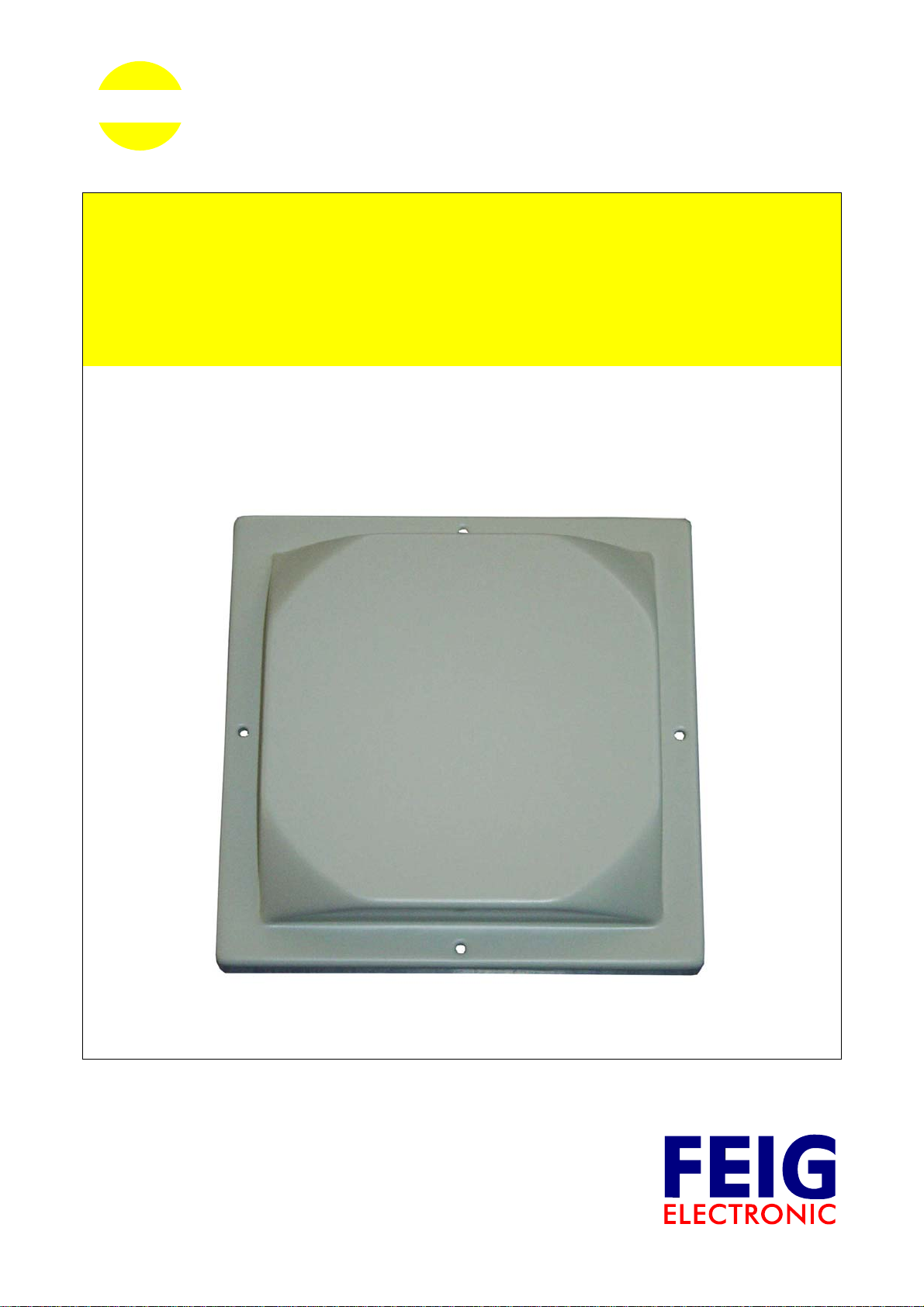

Feig Electronic OBID i-scan ID ISC.ANTU250/250 User manual

MONTAGE
INSTALLATION
final
public (B)
2006-09-14
M40900-3de-ID-B.doc
OBI
D
i-scan
®
ID ISC.ANTU250/250
Type EU and FCC
UHF Long Range Antenna
(deutsch / english)

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 2 von 28 M40900-3de-ID-B.doc
D E U T S C H
deutsche Version ab Seite 3
english version from page 16
E N G L I S H

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 3 von 28 M40900-3de-ID-B.doc
D E U T S C H
Hinweis
©Copyright 2005/2006 by
FEIG ELECTRONIC GmbH
Lange Straße 4
D-35781 Weilburg-Waldhausen
Tel.: [phone]
http://www.feig.de
Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.
Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht
gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle
Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-
gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf
Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-
hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-
gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system-
fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be-
schriebenen Geräte enthält.
FEIG ELECTRONIC weist ausdrücklich darauf hin, dass die in diesem Dokument beschriebenen Geräte
nicht für den Einsatz mit oder in medizinischen Geräten oder für Geräte für lebenserhaltende Maßnahmen
konzipiert sind, bei denen ein Fehler eine Gefahr für menschliches Leben oder für die gesundheitliche Un-
versehrtheit zur Folge haben kann. Der Applikationsdesigner ist dafür verantwortlich geeignete Maßnahmen
zu ergreifen um Gefahren, Schäden oder Verletzungen zu vermeiden.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-
tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem
Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
OBID® und OBID i-scan®ist ein eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 4 von 28 M40900-3de-ID-B.doc
D E U T S C H
Inhalt
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen 5
2 Leistungsmerkmale der Antenne ID ISC.ANTU250/250 6
3 Montage 7
3.1 Montage der Antenne mit Halterung (Mounting Set) .................................................8
3.2 Antennenanschluss ....................................................................................................10
4 VSWR 11
5 Antennendiagramme 12
6 Technische Daten 14

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 5 von 28 M40900-3de-ID-B.doc
D E U T S C H
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen
•Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
•Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszuhändigen.
•Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrichtungen,
die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können Brände, elektri-
sche Schläge und Verletzungen verursachen. Solche Maßnahmen führen daher zu einem
Ausschluss der Haftung und der Hersteller übernimmt keine Gewährleistung.
•Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum Zeitpunkt
des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder automatische Ein-
stellung von Parametern für ein Gerät bzw. ungeeignete Verwendung eines Gerätes wird keine
Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durchgeführt werden.
•Anschluss-, Inbetriebnahme-, Wartungs-, und sonstige Arbeiten am Gerät dürfen nur von Elekt-
rofachkräften mit einschlägiger Ausbildung erfolgen.
•Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den nationa-
len elektrischen Bestimmungen und den örtlichen Vorschriften durchgeführt werden.
•Beim Arbeiten an dem Gerät müssen die jeweils gültigen Sicherheitsvorschriften beachtet wer-
den.
•Beim Betrieb des Gerätes im Geltungsbereich der FCC 47 CFR Part 15 ist ein Mindestabstand
von 23 cm zwischen Antenne und menschlichem Körper zu gewährleisten.
•Besonderer Hinweis für Träger von Herzschrittmachern:
Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht über-
schreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ihrem Herz-
schrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe des Geräts bzw.
der Antenne aufhalten.

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 6 von 28 M40900-3de-ID-B.doc
D E U T S C H
2 Leistungsmerkmale der Antenne ID ISC.ANTU250/250
Die zirkular polarisierten Antennen ID ISC.ANTU250/250 Typ -EU und Typ -FCC sind Antennen für
die Betriebsfrequenzen im UHF Bereich von 865 MHz – 870 MHz bzw. 902 MHz – 928 MHz ge-
eignet.
Durch die zirkulare Polarisation ist ein Lesen von Transpondern in zwei Ausrichtungen möglich.
Beide Antennen wurden auf Ihren Frequenzbereich optimiert um best mögliche Leseergebnisse zu
erzielen.
Damit werden sowohl die in Europa (Typ -EU) als auch die in den USA (-Typ FCC) für RFID Appli-
kationen freigegebenen Frequenzbänder abgedeckt. Auch viele andere Länder arbeiten in diesen
Frequenzbereichen.
Frequenz Bezeichnung Typ
865 MHz – 870 MHz Antenne ID ISC.ANTU250/250 -EU
902 MHz – 928 MHz Antenne ID ISC.ANTU250/250 -FCC

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 7 von 28 M40900-3de-ID-B.doc
D E U T S C H
3 Montage
Die Antenne ist für die Montage auf Wänden oder an Halterungen innerhalb von Gebäuden konzi-
piert. Zur Montage dürfen nur die im Gehäuse vorgesehenen Löcher benutzt werden. Eine spe-
zielle Halterung zur Montage an Masten oder Stangen kann bei der Firma FEIG ELECTRONIC
GmbH bestellt werden.
Die bevorzugte Montagerichtung der Antenne ist senkrecht mit der Bohrung für das Antennenkabel
nach unten.

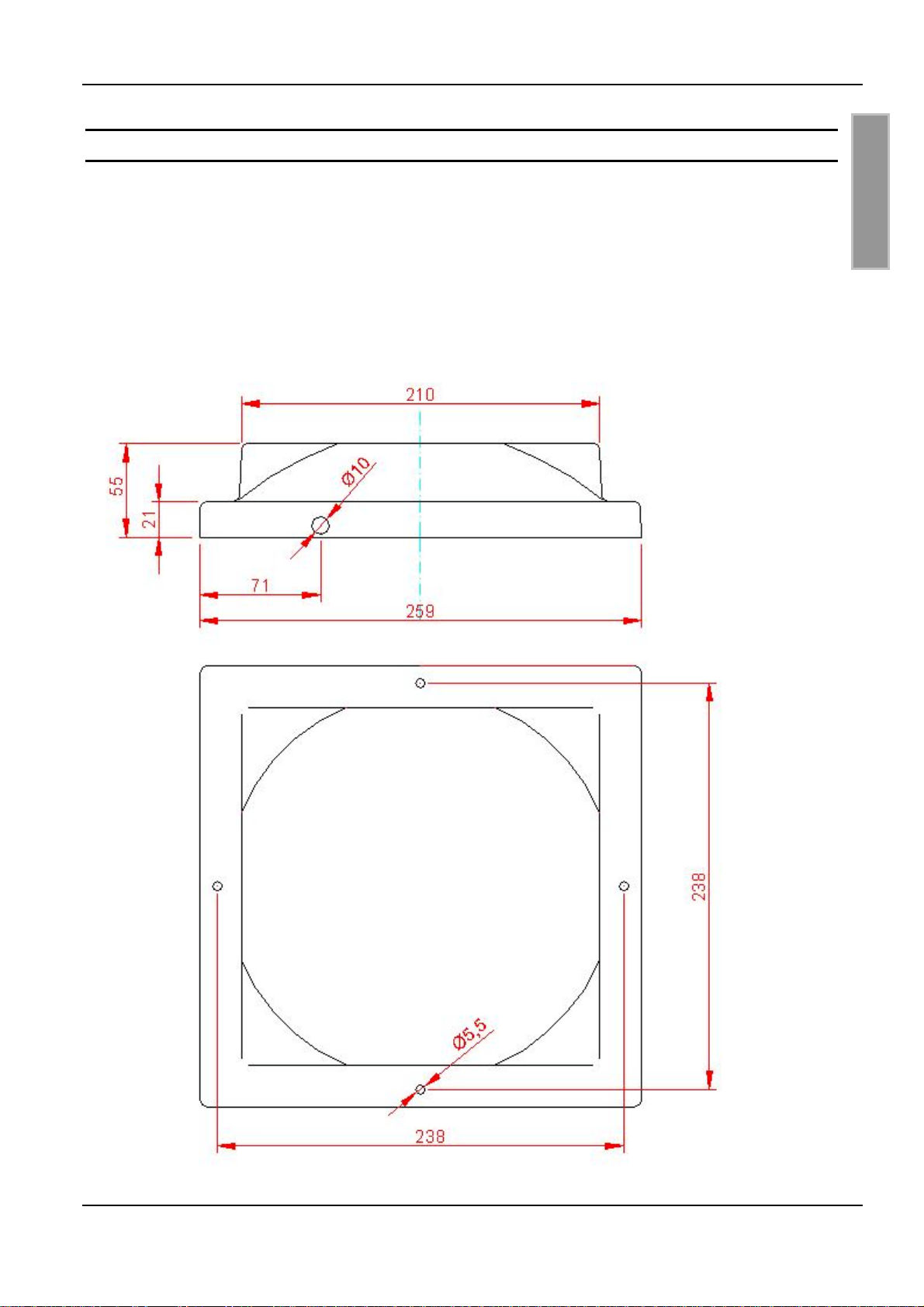

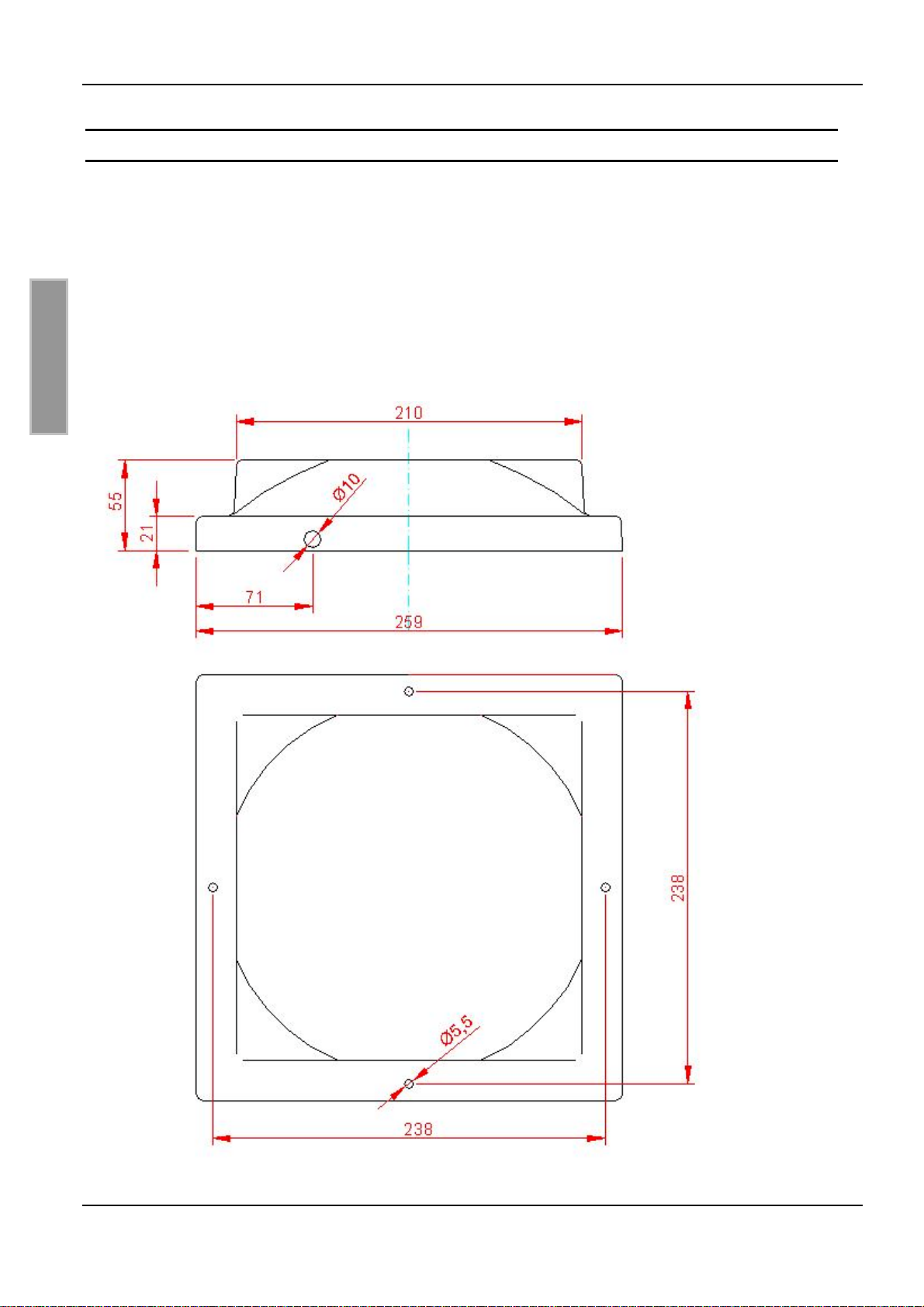

Abbildung 1: Montagezeichnung

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 8 von 28 M40900-3de-ID-B.doc
D E U T S C H
3.1 Montage der Antenne mit Halterung (Mounting Set)
Mit Hilfe einer speziell für die Antenne konstruierten Halterung ist eine einfache Montage an Por-
talen, Masten oder Stangen möglich. Mit dieser Halterung ist die Antenne in drei Richtungen ver-
änderbar
Abbildung 2: Montage der Halterung an der Antenne
Bezeichnung Bestell-Nummer
ID ISC.ANT.U250/250-MS Mounting Set UHF Antenna 2634.000.00.00

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 9 von 28 M40900-3de-ID-B.doc
D E U T S C H
Die Montage der Halterung erfolgt laut folgender Skizze.
Abbildung 3: Montage der Halterung an der Antenne

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 10 von 28 M40900-3de-ID-B.doc
D E U T S C H
3.2 Antennenanschluss
Zur Verbindung der Antenne mit dem Leser stehen Ihnen 2 fertig konfektionierte Antennenkabel
zur Verfügung. Diese können in den Längen 2m und 6m bei Firma Feig Electronic GmbH bezogen
werden.
Länge Bezeichnung Bestell-Nummer
2 Meter ID ISC.ANT.C2-A UHF Antenna Cable 2m 1654.002.00.00
6 Meter ID ISC.ANT.C6-A UHF Antenna Cable 6m 1654.003.00.00
Das Antennenkabel sollte durch das entsprechende Loch im Gehäuse geführt und an der SMA-
Buchse angeschlossen werden.
Hinweis: Das maximale Anzugsdrehmoment der SMA-Buchse beträgt 0,45 Nm.

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 11 von 28 M40900-3de-ID-B.doc
D E U T S C H
4 VSWR
Abbildung 4: Typisches VSWR der Antenne ID ISC.ANTU250/250-EU
Abbildung 5: Typisches VSWR der Antenne ID ISC.ANTU250/250-FCC

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 12 von 28 M40900-3de-ID-B.doc
D E U T S C H
5 Antennendiagramme
Abbildung 6: Typisches Antennendiagramm der Antenne ID ISC.ANTU250/250-EU horizontal
Abbildung 7: Typisches Antennendiagramm der Antenne ID ISC.ANTU250/250-EU vertikal
-23
-20
-17
-14
-11
-8
-5
-2
1
4
7
0510 15 20 25 30 35
40
45
50
55
60
65
70
75
80
85
90
95
10 0
10 5
110
115
12 0
12 5
13 0
13 5
14 0
14 5
150
155
16 0
16 5
170
175
18 0
18 5
19 0
19 5
200
205
210
215
220
225
230
235
240
245
250
255
260
265
270
275
280
285
290
295
300
305
310
315
320
325 330 335 340 345 350 355
-22
-19
-16
-13
-10
-7
-4
-1
2
5
0510 15 20 25 30 35 40
45
50
55
60
65
70
75
80
85
90
95
10 0
10 5
110
115
12 0
12 5
13 0
13 5
14 0
14 5
150
155
16 0
16 5
170
175
18 0
18 5
19 0
19 5
200
205
210
215
220
225
230
235
240
245
250
255
260
265
270
275
280
285
290
295
300
305
310
315
320 325330 335 340 345 350 355

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 13 von 28 M40900-3de-ID-B.doc
D E U T S C H

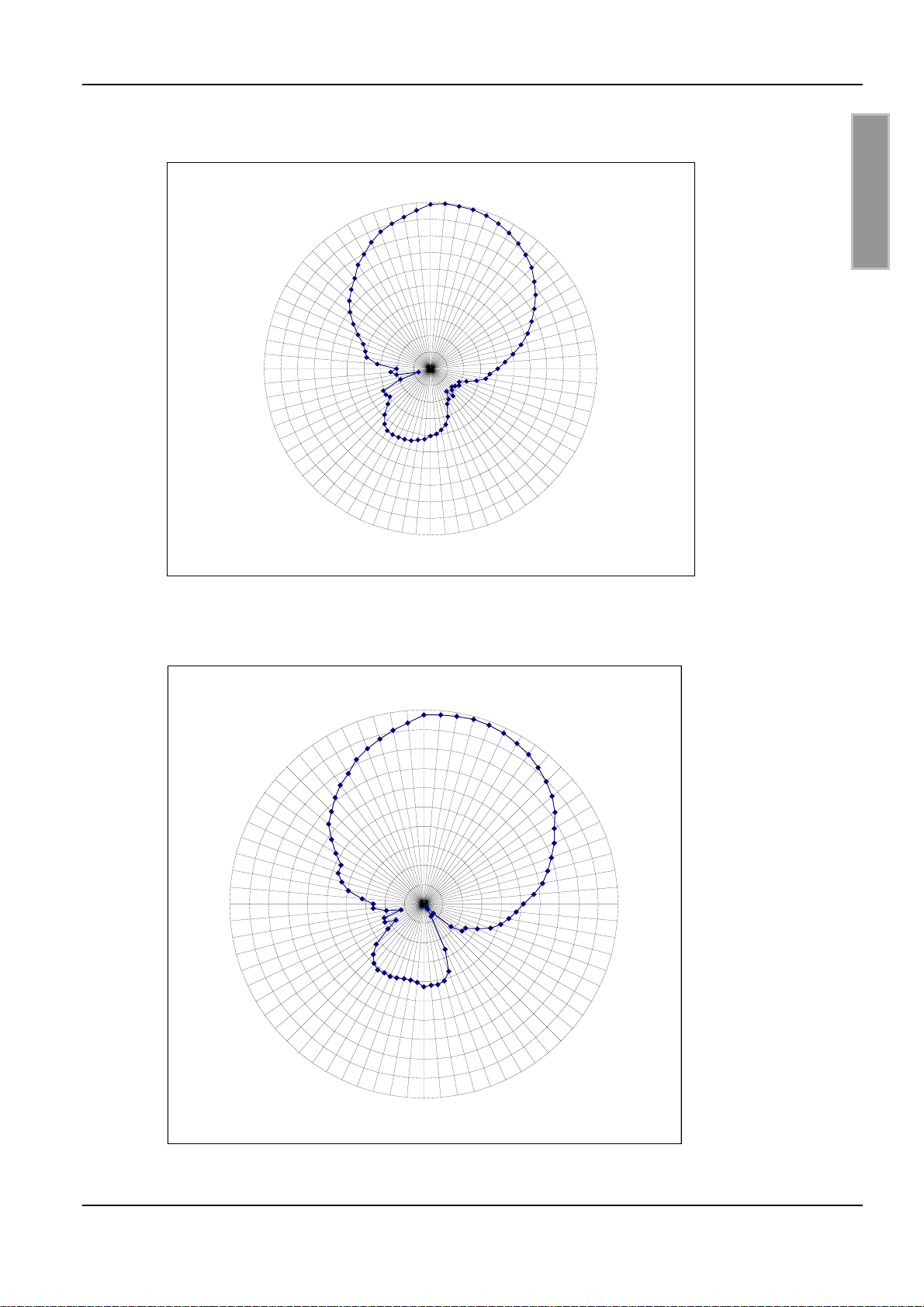

Abbildung 8: Typisches Antennendiagramm der Antenne ID ISC.ANTU250/250-FCC horizontal
Abbildung 9: Typisches Antennendiagramm der Antenne ID ISC.ANTU250/250-FCC vertikal
-24
-21
-18
-15
-12
-9
-6
-3
0
3
60510 15 20 25 30 35 40 45 50
5560
65
70
75
80
85
90
95
100
105
110
115
120
125
130
135
140
145
150
155
160
165
170
175
180
185
190
195
200
205
210
215
220
225
230
235
240
245
250
255
260
265
270
275
280
285
290
295
300
305
310
315320325330335 340 345 350 355
-25
-22
-19
-16
-13
-10
-7
-4
-1
2
50510 15 20 25 30 35 40 45 50 55
60
65
70
75
80
85
90
95
100
105
110
115
120
125
130
135
140
145
150
155
160
165
170
175
180
185
190
195
200
205
210
215
220
225
230
235
240
245
250
255
260
265
270
275
280
285
290
295
300
305
310315320325330 335 340 345 350 355

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 14 von 28 M40900-3de-ID-B.doc
D E U T S C H
6 Technische Daten
Mechanische Daten
•Gehäuse Kunststoff ASA
•Abmessungen ( B x H x T ) 260 x 260 x 56 mm±2 mm
•Gewicht ca. 1050 g
•Farbe Papyrusweiß ähnlich RAL 9018
•Schutzart IP 54
Elektrische Daten
•Betriebsfrequenz
– Typ –EU
– Typ –FCC 865 MHz – 870MHz
900 MHz – 928MHz
•Gewinn
– Typ –EU
– Typ –FCC 9,0 dBic
8,7 dBic
•-3 dB Bandbreite
– E-Ebene
– H-Ebene 65°
65°
•Polarisation Zirkular
•VSWR < 1.5:1
•Antennenanschluss SMA Buchse (50 Ω)
Umgebungsbedingungen
•Temperaturbereich
– Betrieb
– Lagerung -25°C bis +55°C
-25°C bis +85°C

OBID i-scan®Montage ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Seite 15 von 28 M40900-3de-ID-B.doc
D E U T S C H
Mechanische Daten Halterung
•Material Aluminium, Stahl verzinkt
•Klemmbereich
– für Rundprofile ca. 30 mm - 60 mm
•Gewicht ca. 380 g
•Ausrichtung der Antenne In 3 Achsen veränderbar

OBID i-scan®Installation ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Page 16 of 28 M40900-3de-ID-B.doc
E N G L I S H
Note
©Copyright 2005/2006 by
FEIG ELECTRONIC GmbH
Lange Strasse 4
D-35781 Weilburg-Waldhausen
Tel.: [phone]
http://www.feig.de
With the edition of this document, all previous editions become void. Indications made in this manual may be
changed without previous notice.
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved
in the event of the grant of a patent or the registration of a utility model or design.
Composition of the information in this manual has been done to the best of our knowledge. FEIG
ELECTRONIC GmbH does not guarantee the correctness and completeness of the details given in this
manual and may not be held liable for damages ensuing from incorrect or incomplete information. Since,
despite all our efforts, errors may not be completely avoided, we are always grateful for your useful tips.
The instructions given in this manual are based on advantageous boundary conditions. FEIG ELECTRONIC
GmbH does not give any guarantee promise for perfect function in cross environments and does not give
any guaranty for the functionality of the complete system which incorporates the subject of this document.
FEIG ELECTRONIC call explicit attention that devices which are subject of this document are not designed
with components and testing methods for a level of reliability suitable for use in or in connection with surgical
implants or as critical components in any life support systems whose failure to perform can reasonably be
expected to cause significant injury to a human. To avoid damage, injury, or death, the user or application
designer must take reasonably prudent steps to protect against system failures.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this
manual and makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH does
not convey any license under its patent rights nor the rights of others.
OBID®and OBID i-scan®are registered trademarks of FEIG ELECTRONIC GmbH.

OBID i-scan®Installation ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Page 17 of 28 M40900-3de-ID-B.doc
E N G L I S H
Contents
1 Safety Instructions / Warning - Read before start-up ! 18
2 Performance Features of the antenna ID ISC.ANTU250/250 19
3 Installation 20
3.1 Installation with Mounting Set....................................................................................21
3.2 Antenna cable..............................................................................................................23
4 VSWR 24
5 Antenna pattern 25
6 Technical Data 27

OBID i-scan®Installation ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Page 18 of 28 M40900-3de-ID-B.doc
E N G L I S H
1 Safety Instructions / Warning - Read before start-up !
•The device may only be used for the intended purpose designed by for the manufacturer.
•The operation manual should be conveniently kept available at all times for each user.
•Unauthorized changes and the use of spare parts and additional devices which have not been
sold or recommended by the manufacturer may cause fire, electric shocks or injuries. Such
unauthorized measures shall exclude any liability by the manufacturer.
•The liability-prescriptions of the manufacturer in the issue valid at the time of purchase are valid
for the device. The manufacturer shall not be held legally responsible for inaccuracies, errors,
or omissions in the manual or automatically set parameters for a device or for an incorrect
application of a device.
•Repairs may only be executed by the manufacturer.
•Installation, operation, and maintenance procedures should only be carried out by qualified
personnel.
•Use of the device and its installation must be in accordance with national legal requirements
and local electrical codes .
•When working on devices the valid safety regulations must be observed.
•When in operation the device in areas covered under FCC 47 CFR Part 15 a minimum separa-
tion of 23 cm between antenna and the human body must be maintained.
•Special advice for carriers of cardiac pacemakers:
Although this device doesn't exceed the valid limits for electromagnetic fields you should keep
a minimum distance of 25 cm between the device and your cardiac pacemaker and not stay in
an immediate proximity of the device respective the antenna for some time.

OBID i-scan®Installation ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Page 19 of 28 M40900-3de-ID-B.doc
E N G L I S H
2 Performance Features of the antenna ID ISC.ANTU250/250
The antenna ID ISC.ANTU250/250 Type –EU and Type –FCC are a circular polarized antennas
and can be used at the operating frequency in the UHF range from 865 MHz – 870 MHz and
902 MHz – 928 MHz.
Due to the circular polarization a reading of Transponder in two orientations is possible.
Both antennas are optimized on his frequency ranges in order to get the best possible reading
performance.
With that the antenna is right for both UHF ranges released for RFID Application in Europe (865-
870MHz) as well in North America (902-928MHz). Many other countries use the same frequency’s
Frequency Description Type
865 MHz – 870 MHz Antenna ID ISC.ANTU250/250 -EU
902 MHz – 928 MHz Antenna ID ISC.ANTU250/250 -FCC

OBID i-scan®Installation ID ISC.ANTU250/250
FEIG ELECTRONIC GmbH Page 20 of 28 M40900-3de-ID-B.doc
E N G L I S H
3 Installation
The Reader is designed for wall or fixture mounting. Mounting holes are provided in the housing.
Please note that only these holes should be used when mounting the antenna.
An optional mounting set is available to simplify the attachment of the antenna to portal structures
or poles and can be ordered from FEIG ELECTRONIC GmbH
The preferred mounting direction of the antenna is vertical, with the hole for the antenna cable
referenced to the bottom of the device.
Figure 10: Mounting drawing
