Feig Electronic OBID i-scan ID ISC.ANT.U600/270 FCC User manual

MONTAGE
INSTALLATION
final
public (B)
2012-05-16
M20512-0de-ID-B.doc
ID ISC.ANT.U600/270
Type FCC
30° UHF Antenna
(deutsch / english)

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 2 von 23 M20512-0de-ID-B.doc
D E U T S C H
deutsche Version ab Seite 3
english version from page 14
E N G L I S H

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 3 von 23 M20512-0de-ID-B.doc
D E U T S C H
Hinweis
Copyright 2009 – 2012 by
FEIG ELECTRONIC GmbH
Lange Straße 4
D-35781 Weilburg
Tel.: [phone]
http://www.feig.de
Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.
Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht
gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle
Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-
gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf
Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-
hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-
gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system-
fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be-
schriebenen Geräte enthält.
FEIG ELECTRONIC weist ausdrücklich darauf hin, dass die in diesem Dokument beschriebenen Geräte
nicht für den Einsatz mit oder in medizinischen Geräten oder für Geräte für lebenserhaltende Maßnahmen
konzipiert sind, bei denen ein Fehler eine Gefahr für menschliches Leben oder für die gesundheitliche Un-
versehrtheit zur Folge haben kann. Der Applikationsdesigner ist dafür verantwortlich geeignete Maßnahmen
zu ergreifen um Gefahren, Schäden oder Verletzungen zu vermeiden.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-
tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem
Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
OBID® und OBID i-scan®ist ein eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 4 von 23 M20512-0de-ID-B.doc
D E U T S C H
Inhalt
1Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen 5
2Leistungsmerkmale der Antenne ID ISC.ANT.U600/270 6
3Montage 7
3.1 Montage der Antenne mit Halterung (Mounting Set)................................................8
3.2 Antennenanschluss....................................................................................................9
4Antennendiagramme 10
5Technische Daten 11

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 5 von 23 M20512-0de-ID-B.doc
D E U T S C H
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen
•Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
•Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszuhändigen.
•Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrichtungen,
die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können Brände, elektri-
sche Schläge und Verletzungen verursachen. Solche Maßnahmen führen daher zu einem
Ausschluss der Haftung und der Hersteller übernimmt keine Gewährleistung.
•Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum Zeitpunkt
des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder automatische Ein-
stellung von Parametern für ein Gerät bzw. ungeeignete Verwendung eines Gerätes wird keine
Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durchgeführt werden.
•Anschluss-, Inbetriebnahme-, Wartungs-, und sonstige Arbeiten am Gerät dürfen nur von Elekt-
rofachkräften mit einschlägiger Ausbildung erfolgen.
•Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den nationa-
len elektrischen Bestimmungen und den örtlichen Vorschriften durchgeführt werden.
•Beim Arbeiten an dem Gerät müssen die jeweils gültigen Sicherheitsvorschriften beachtet wer-
den.
•Beim Betrieb des Gerätes im Geltungsbereich der FCC 47 CFR Part 15 ist ein Mindestabstand
von 23 cm zwischen Antenne und menschlichem Körper zu gewährleisten.
•Besonderer Hinweis für Träger von Herzschrittmachern:
Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht über-
schreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ihrem Herz-
schrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe des Geräts bzw.
der Antenne aufhalten.

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 6 von 23 M20512-0de-ID-B.doc
D E U T S C H
2 Leistungsmerkmale der Antenne ID ISC.ANT.U600/270
Die zirkular polarisierte Antenne ID ISC.ANT.U600/270 Typ –FCC ist eine Antenne, die für die Be-
triebsfrequenzen im UHF-Bereich von 902 MHz – 928 MHz geeignet ist.
Durch die zirkulare Polarisation ist ein Lesen von Transpondern in zwei Ausrichtungen möglich.
Die Antenne wurde auf das im Geltungsbereich der FCC für RFID-Applikationen freigegebene
Frequenzband optimiert und ermöglicht in diesem Bereich bestmögliche Leseergebnisse.
Durch den besonderen Aufbau der Antenne ist der 3 dB-Öffnungswinkel in der H-Ebene reduziert
auf 30°. Sie besitzt einen fast doppelt so großen Antennengewinn wie die Standard-UHF-Antenne
ID ISC.ANT.U270/270 und ist damit die leistungsstärkste Antenne der OBID i-scan®UHF-Familie.
Frequenz
Bezeichnung
Typ
902 MHz – 928 MHz Antenne ID ISC.ANT.U600/270 -FCC

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 7 von 23 M20512-0de-ID-B.doc
D E U T S C H
3 Montage
Die Antenne ist vorwiegend für die Montage auf Wänden oder an Halterungen innerhalb von Ge-
bäuden konzipiert worden. Zur Montage dürfen nur die am Gehäuse vorgesehenen Löcher benutzt
werden. Eine spezielle Halterung zur Montage an Masten oder Stangen kann bei der Firma FEIG
ELECTRONIC GmbH bestellt werden.
Die bevorzugte Montagerichtung der Antenne ist senkrecht mit dem Antennenkabel nach unten.

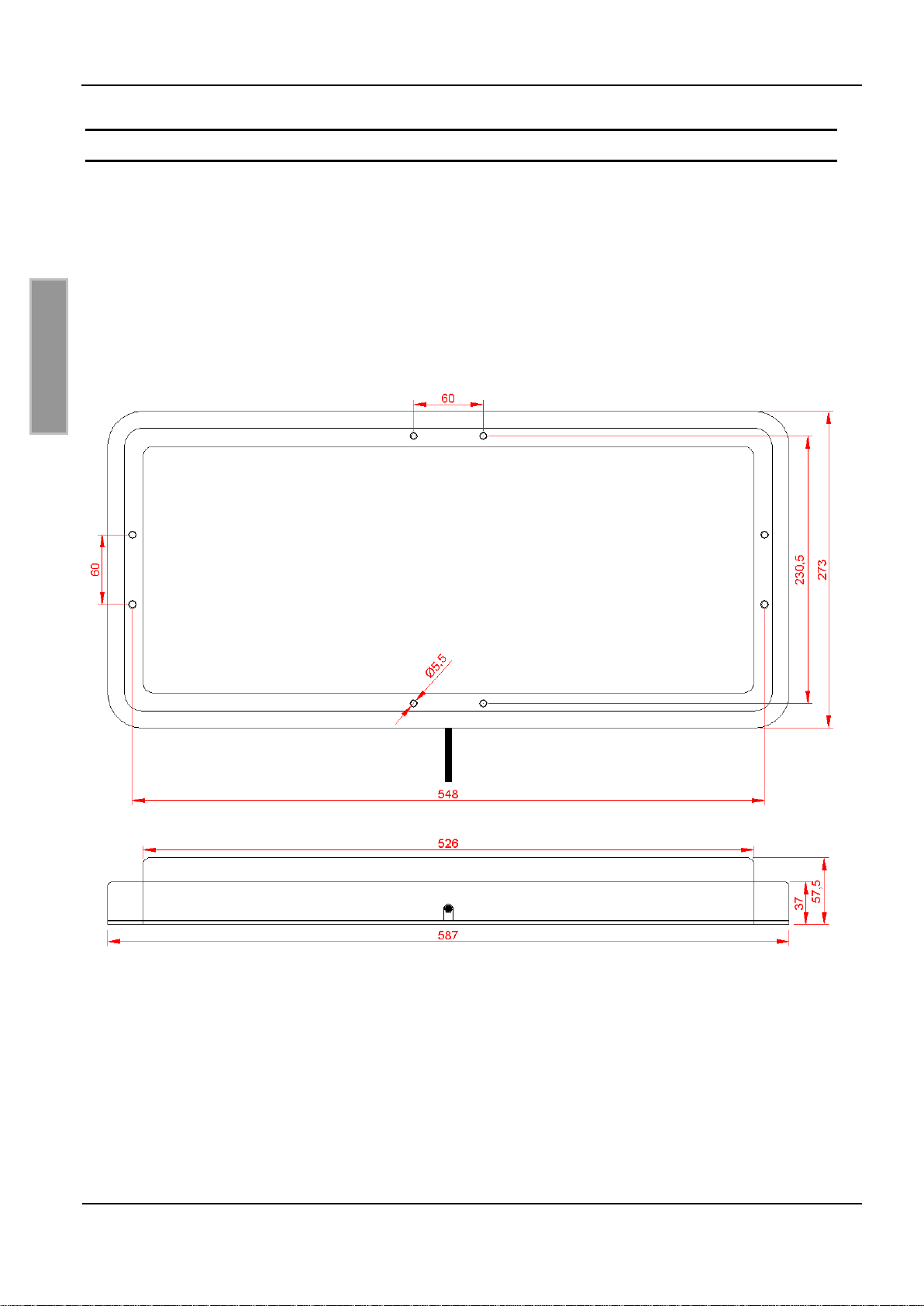

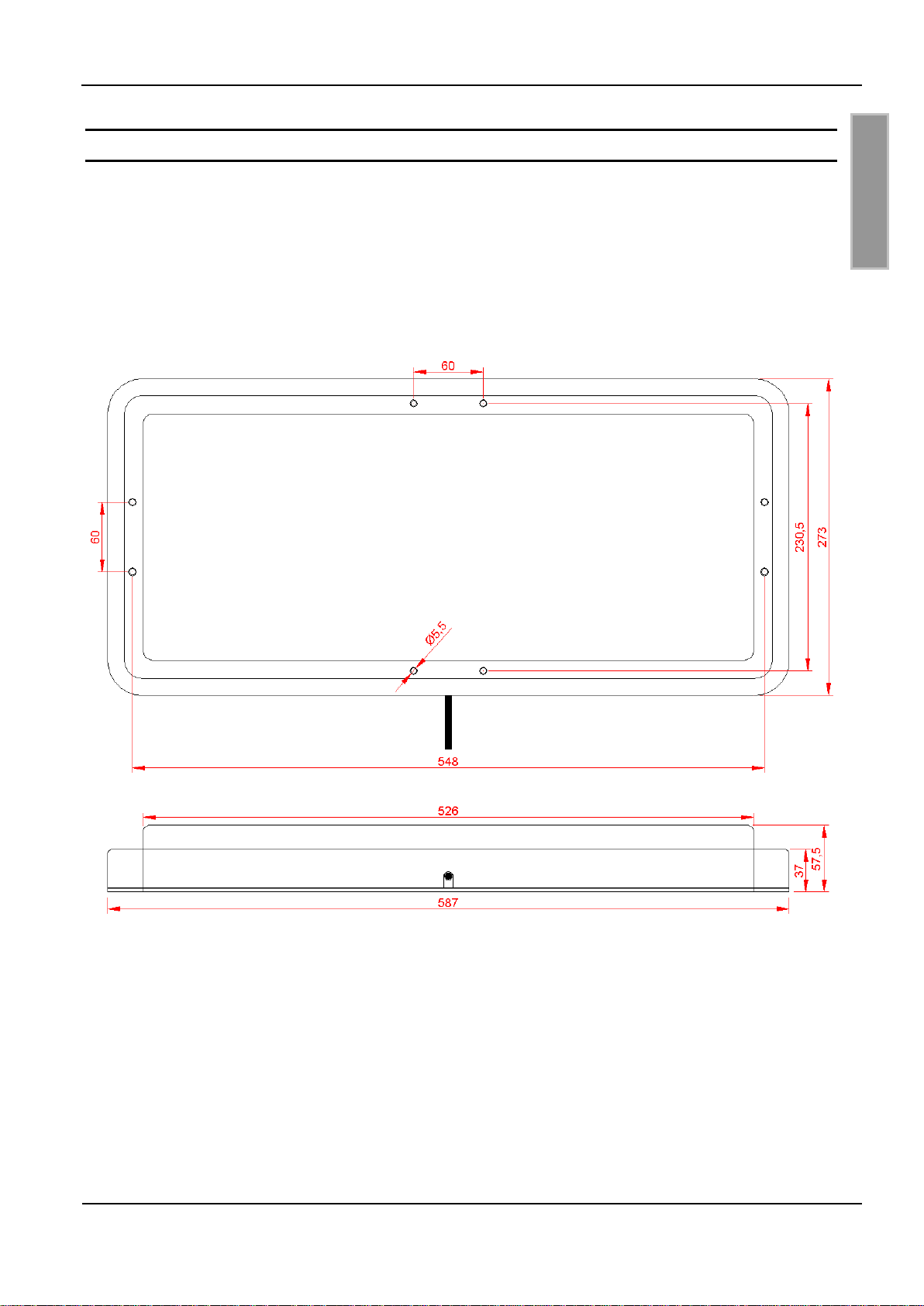

Abbildung 1: Montagezeichnung
Biegeradius des Anschlusskabels: 15 mm (statisch) / 30 mm (dynamisch)

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 8 von 23 M20512-0de-ID-B.doc
D E U T S C H
3.1 Montage der Antenne mit Halterung (Mounting Set)
Mit Hilfe einer speziell für die Antenne konstruierten Halterung ist eine einfache Montage an Porta-
len, Masten oder Stangen möglich. Mit dieser Halterung ist die Antenne in drei Richtungen verän-
derbar.

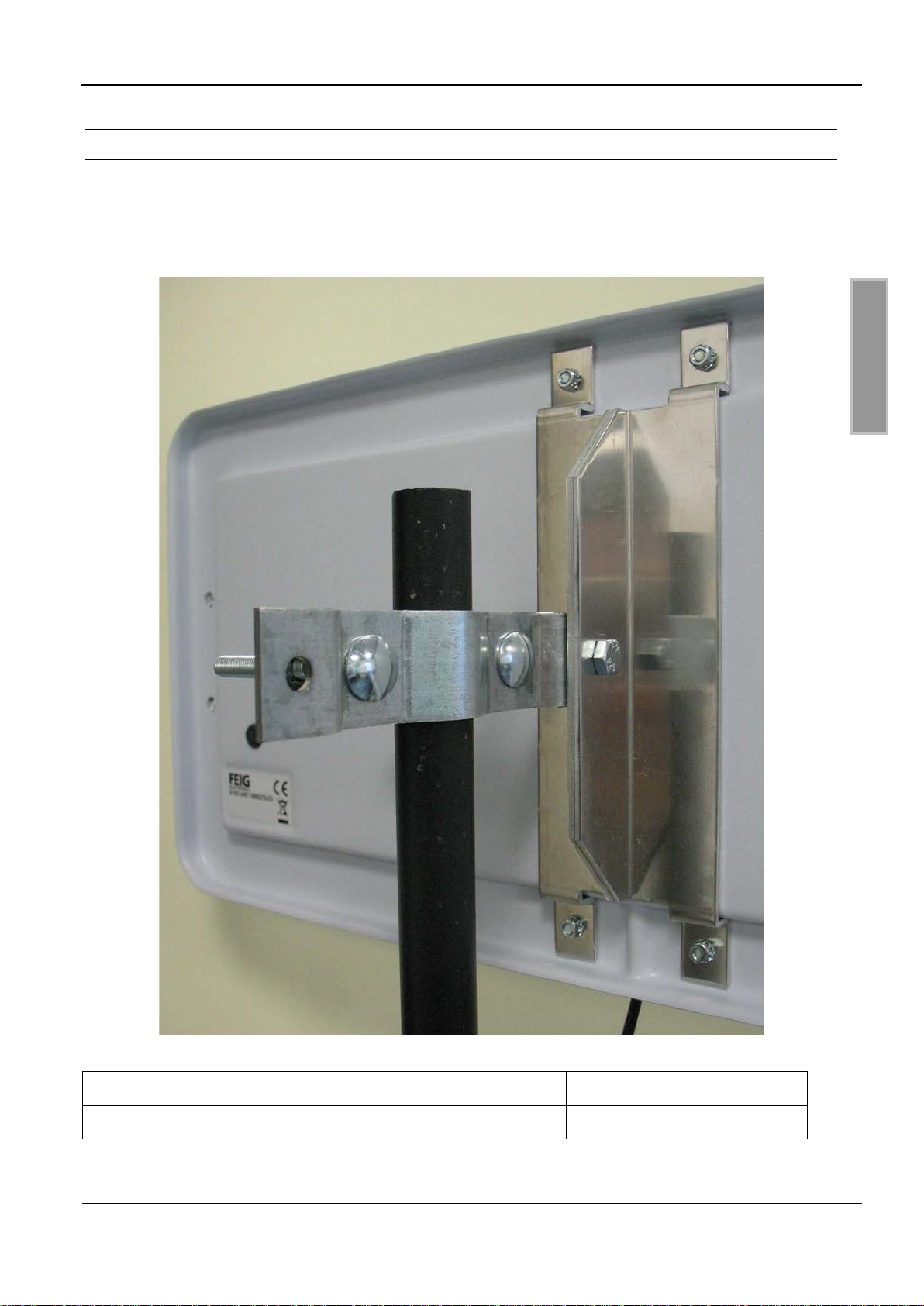

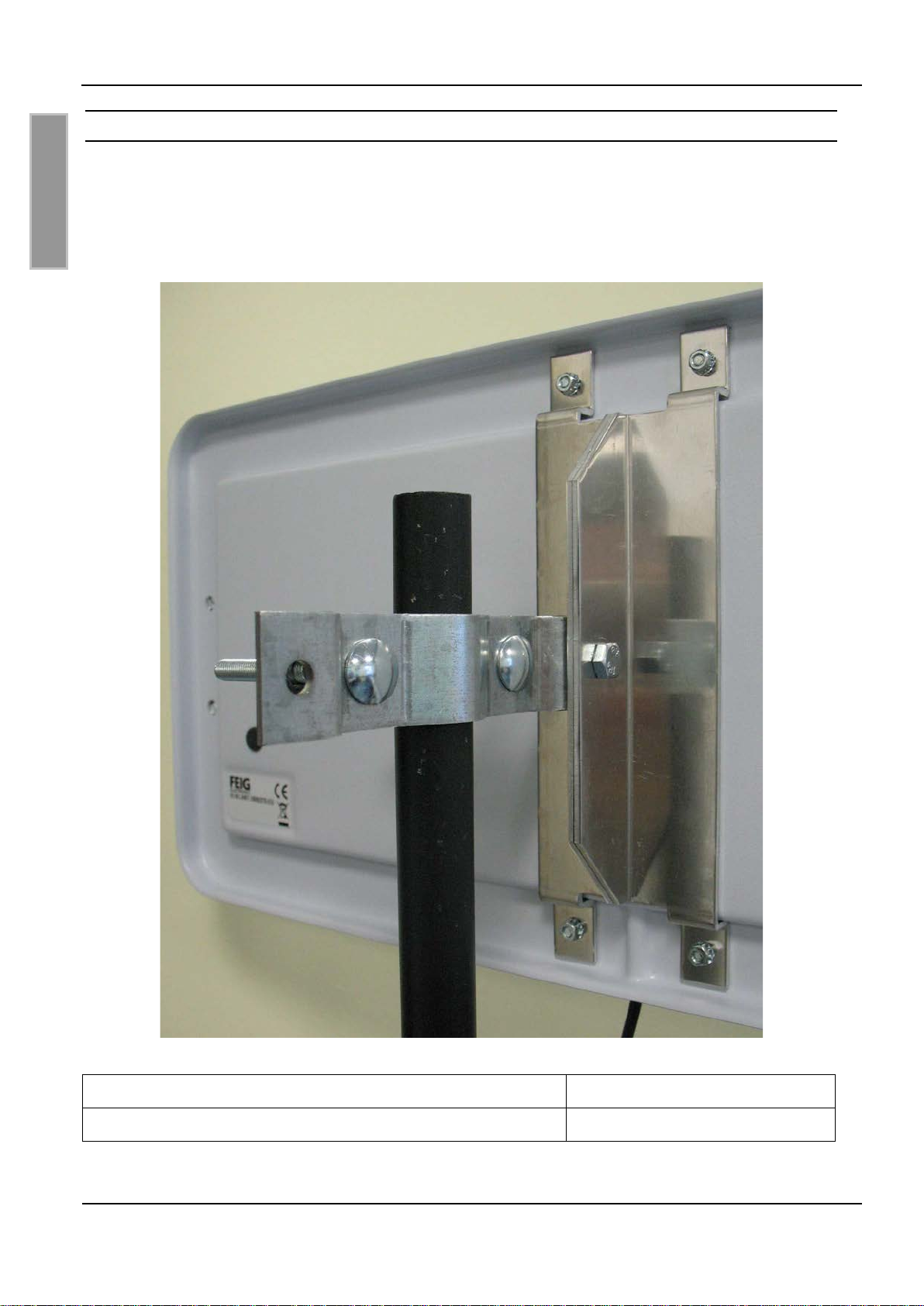

Abbildung 2: Montage der Halterung an der Antenne
Bezeichnung Bestell-Nummer
ID ISC.ANT.U600/270-MS Mounting Set Antenna UHF 3308.000.00.00

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 9 von 23 M20512-0de-ID-B.doc
D E U T S C H
3.2 Antennenanschluss
Zur Verbindung der Antenne mit dem Leser stehen Ihnen 2 fertig konfektionierte Antennenkabel
zur Verfügung. Diese können in den Längen 2m und 6m bei der Firma FEIG ELECTRONIC GmbH
bezogen werden.
Länge Bezeichnung Bestell-Nummer
2 Meter ID ISC.ANT.C2-A UHF Antenna Cable 2m 1654.002.00.00
6 Meter ID ISC.ANT.C6-A UHF Antenna Cable 6m 1654.003.00.00
Hinweis: Das maximale Anzugsdrehmoment der SMA-Buchse beträgt 0,45 Nm.

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 10 von 23 M20512-0de-ID-B.doc
D E U T S C H
4 Antennendiagramme

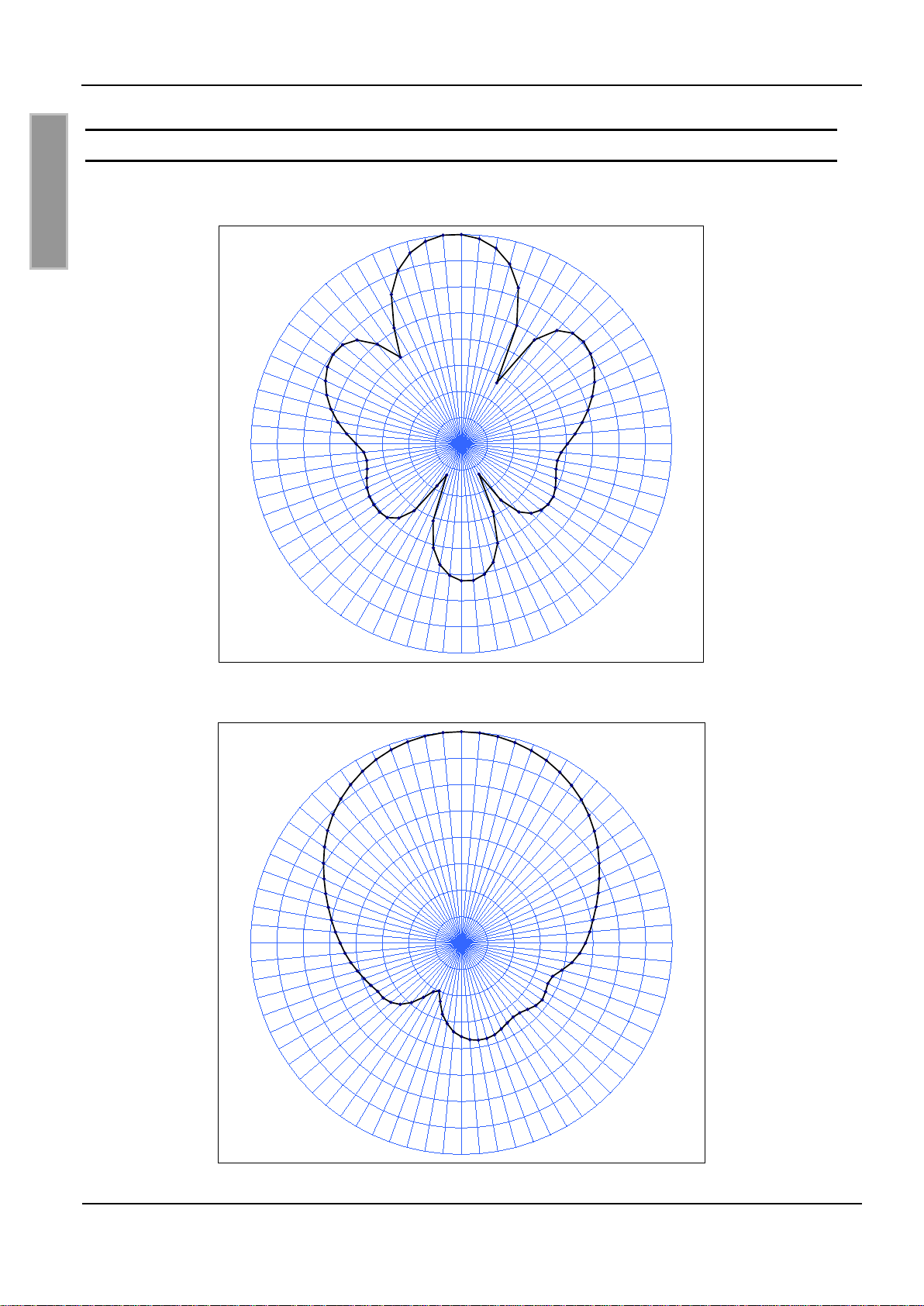

Abbildung 3: Typisches Antennendiagramm der Antenne ID ISC.ANT.U600/270-FCC horizontal
-40
-35
-30
-25
-20
-15
-10
-5
0
Abbildung 4: Typisches Antennendiagramm der Antenne ID ISC.ANT.U600/270-FCC vertikal
-40
-35
-30
-25
-20
-15
-10
-5
0

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 11 von 23 M20512-0de-ID-B.doc
D E U T S C H
5 Technische Daten
Mechanische Daten
•Gehäuse Kunststoff ASA/ABS
•Abmessungen ( B x H x T ) 587 x 273 x 58 mm62 mm
•Gewicht ca. 2200 g
•Farbe Weiß
•Schutzart IP 65
Elektrische Daten
Betriebsfrequenz
–FCC
902 MHz – 928 MHz
•Gewinn, typ.
–FCC
11 dBic
•-3 dB Bandbreite
– E-Ebene
– H-Ebene
65°
30°
•Polarisation Zirkular
•VSWR < 1.3:1
•Antennenanschluss SMA Buchse (50 Ω)
Umgebungsbedingungen
•Temperaturbereich
– Betrieb
– Lagerung
-25°C bis +55°C
-25°C bis +80°C

OBID i-scan® Montage ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Seite 12 von 23 M20512-0de-ID-B.doc
D E U T S C H
Mechanische Daten Halterung (Mounting Set)
•Material Aluminium, Stahl verzinkt
•Klemmbereich
– für Rundprofile ca. 30 mm - 60 mm
•Gewicht ca. 580 g
•Ausrichtung der Antenne In 3 Achsen veränderbar

OBID i-scan® Installation ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Page 14 of 23 M20512-0de-ID-B.doc
E N G L I S H
Note
Copyright 2009 – 2012 by
FEIG ELECTRONIC GmbH
Lange Strasse 4
D-35781 Weilburg
Tel.: [phone]
http://www.feig.de
With the edition of this document, all previous editions become void. Indications made in this manual may be
changed without previous notice.
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved
in the event of the grant of a patent or the registration of a utility model or design.
Composition of the information in this manual has been done to the best of our knowledge. FEIG
ELECTRONIC GmbH does not guarantee the correctness and completeness of the details given in this
manual and may not be held liable for damages ensuing from incorrect or incomplete information. Since,
despite all our efforts, errors may not be completely avoided, we are always grateful for your useful tips.
The instructions given in this manual are based on advantageous boundary conditions. FEIG ELECTRONIC
GmbH does not give any guarantee promise for perfect function in cross environments and does not give
any guaranty for the functionality of the complete system which incorporates the subject of this document.
FEIG ELECTRONIC call explicit attention that devices which are subject of this document are not designed
with components and testing methods for a level of reliability suitable for use in or in connection with surgical
implants or as critical components in any life support systems whose failure to perform can reasonably be
expected to cause significant injury to a human. To avoid damage, injury, or death, the user or application
designer must take reasonably prudent steps to protect against system failures.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this
manual and makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH does
not convey any license under its patent rights nor the rights of others.
OBID®and OBID i-scan®are registered trademarks of FEIG ELECTRONIC GmbH.

OBID i-scan® Installation ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Page 15 of 23 M20512-0de-ID-B.doc
E N G L I S H
Contents
1Safety Instructions / Warning - Read before start-up ! 16
2Performance Features of the antenna ID ISC.ANT.U600/270 17
3Installation 18
3.1 Installation with Mounting Set .................................................................................19
3.2 Antenna cable...........................................................................................................20
4Antenna pattern 21
5Technical Data 22

OBID i-scan® Installation ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Page 16 of 23 M20512-0de-ID-B.doc
E N G L I S H
1 Safety Instructions / Warning - Read before start-up !
•The device may only be used for the intended purpose designed by for the manufacturer.
•The operation manual should be conveniently kept available at all times for each user.
•Unauthorized changes and the use of spare parts and additional devices which have not been
sold or recommended by the manufacturer may cause fire, electric shocks or injuries. Such
unauthorized measures shall exclude any liability by the manufacturer.
•The liability-prescriptions of the manufacturer in the issue valid at the time of purchase are valid
for the device. The manufacturer shall not be held legally responsible for inaccuracies, errors,
or omissions in the manual or automatically set parameters for a device or for an incorrect
application of a device.
•Repairs may only be executed by the manufacturer.
•Installation, operation, and maintenance procedures should only be carried out by qualified
personnel.
•Use of the device and its installation must be in accordance with national legal requirements
and local electrical codes .
•When working on devices the valid safety regulations must be observed.
•When in operation the device in areas covered under FCC 47 CFR Part 15 a minimum separa-
tion of 23 cm between antenna and the human body must be maintained.
•Special advice for carriers of cardiac pacemakers:
Although this device doesn't exceed the valid limits for electromagnetic fields you should keep
a minimum distance of 25 cm between the device and your cardiac pacemaker and not stay in
an immediate proximity of the device respective the antenna for some time.

OBID i-scan® Installation ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Page 17 of 23 M20512-0de-ID-B.doc
E N G L I S H
2 Performance Features of the antenna ID ISC.ANT.U600/270
The antenna ID ISC.ANT.U600/270 Type –FCC is a circular polarized antenna and can be used at
operating frequencies in the UHF range from 902 MHz – 928 MHz.
Due to the circular polarization a reading of Transponder in two orientations is possible.
The antenna is optimized for RFID applications within the UHF frequency band defined by the
FCC. In this frequency band the antenna offers best possible reading performance.
Due to the particular antenna design the 3 dB beam width is reduced to 30° in the H-plane. The
antenna has nearly twice the gain of the standard UHF antenna ID ISC.ANT.U270/270 and so it is
the most powerful antenna of the OBID i-scan®UHF family.
Frequency Description Type
902 MHz – 928 MHz Antenna ID ISC.ANT.U600/270 -FCC

OBID i-scan® Installation ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Page 18 of 23 M20512-0de-ID-B.doc
E N G L I S H
3 Installation
The antenna is designed for wall or fixture mounting. Mounting holes are provided in the housing.
Please note that only these holes should be used when mounting the antenna.
An optional mounting set is available to simplify the attachment of the antenna to portal structures
or poles and can be ordered from FEIG ELECTRONIC GmbH.
The preferred mounting direction of the antenna is vertical, with the connection cable towards
ground.
Figure 5: Mounting drawing
Bending radius of the connection cable: 15 mm (static) / 30 mm (dynamic)

OBID i-scan® Installation ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Page 19 of 23 M20512-0de-ID-B.doc
E N G L I S H
3.1 Installation with Mounting Set
A special mounting set provides an easy method of mounting of the antenna at a portal, mast, pole
or bar. After mounting, the antenna can be changed and positioned at three orientations.
Figure 6: Mounting Set with antenna
Description Order number
ID ISC.ANT.U600/270-MS Mounting Set Antenna UHF 3308.000.00.00

OBID i-scan® Installation ID ISC.ANT.U600/270
FEIG ELECTRONIC GmbH Page 20 of 23 M20512-0de-ID-B.doc
E N G L I S H
3.2 Antenna cable
There are two antenna cable assemblies available for the extension of the antenna cable. These
cable assembly can be ordered by FEIG ELECTRONIC GmbH in a two meter (2 m) or six meter
(6 m) version.
Length Description Order number
2 meter ID ISC.ANT.C2-A UHF Antenna Cable 2m 1654.002.00.00
6 meter ID ISC.ANT.C6-A UHF Antenna Cable 6m 1654.003.00.00
Note: The maximum tightening torque of the SMA jack is 0,45 Nm (4.0 lbf in).
