Fermax CITY 4+N 1 WAY User manual

MANUAL KIT AUDIO 1 y 2 Líneas CITY 4+n
CITY 4+N 1 AND 2 WAYS AUDIO KIT MANUAL
MANUEL KIT AUDIO 1 ET 2 LIGNES CITY 4+N
HANDBUCH AUDIO-KIT 1 UND 2 WE CITY 4+N
MANUAL DO KIT DE ÁUDIO 1 e 2 Linhas CITY 4+n
E
EN
F
D
P

Pag 2
Kit AUDIO 4+n
Kit AUDIO 4+n
Cod. 97438 V01_09
«MANUAL KIT AUDIO 1 y 2 Líneas CITY 4+n»
«CITY 4+N 1 AND 2 WAYS AUDIO KIT MANUAL»
«MANUEL KIT AUDIO 1 ET 2 LIGNES CITY 4+N»
«HANDBUCH AUDIO-KIT 1 UND 2 WE CITY 4+N»
«MANUAL DO KIT DE ÁUDIO 1 E 2 Línhas CITY 4+n»
E
EN
F
D
P

Pag 3
Kit AUDIO 4+n
Kit AUDIO 4+n
ENHORABUENA POR DISPONER DE UN PRODUCTO DE CALIDAD!
Fermax electrónica desarrolla y fabrica equipos de prestigio que cumplen los más
altos estándares de diseño y tecnología.
Su teléfono FERMAX le permitirá comunicarse con la placa de calle y abrir la puerta
de entrada si así lo desea.
Esperamos disfrute de sus funcionalidades.
www.fermax.com
CONGRATULATIONS ON THE PURCHASE OF THIS QUALITY PRODUCT
Fermax Electronics develops and manufactures reputable equipment which fulfils
the highest design and technology standards.
Your FERMAX video door entry system will allow you to communicate with the entry
panel, see who is calling you and open the front door if you wish.
We hope you enjoy its range of functions.
www.fermax.com
FÉLICITATIONS ! VOUS VENEZ D’ACQUÉRIR UN VÉRITABLE PRODUIT DE QUALITÉ.
Fermax Electrónica développe et fabrique des équipements de prestige qui répondent
aux normes de design et technologie les plus développées.
Votre poste FERMAX vous permettra de communiquer avec la platine de rue ainsi
que d’ouvrir la porte d’entrée si vous le souhaitez.
Nous espérons que vous profiterez pleinement de toutes ses fonctions.
www.fermax.com
WIR GRATULIEREN IHNEN ZUM KAUF DIESES QUALITÄTSPRODUKTES!
Fermax entwickelt und fabriziert hochwertige Anlagen, die den höchsten Technologie-
und Designstandards entsprechen.
Das Fermax-Telefon ermöglicht es Ihnen, mit der Türstation zu kommunizieren und
im Bedarfsfalle die Eingangstür zu öffnen.
Überzeugende Funktionalität für Ihr Eigenheim.
www.fermax.com
PARABÉNS POR DISPOR DE UM PRODUTO DE QUALIDADE!
A Fermax Electrónica desenvolve e fabrica equipamentos de prestígio que cumprem
os mais elevados padrões de design e tecnologia.
O seu telefone FERMAX permitir-lhe-á comunicar com a placa de rua e abrir a porta
de entrada, se assim o desejar.
Esperamos que desfrute das suas funcionalidades.
www.fermax.com
E
EN
F
D
P

Pag 4
Kit AUDIO 4+n
Kit AUDIO 4+n

Pag 5
Kit AUDIO 4+n
Kit AUDIO 4+n
E
EN
F
INDICE - INDEX - SOMMAIRE
SECTION I - INSTALLER’S MANUAL .......................................................................... 7
Power Supply installation ............................................................................... 8
Outdoor Panel installation .............................................................................. 8
Telephone Installation..................................................................................... 9
Technical Features .......................................................................................... 9
Panel adjustment ............................................................................................ 10
Wiring diagrams .............................................................................................. 11
Enlargements .................................................................................................. 13
SECTION II - USER’S MANUAL ................................................................................... 15
Controls ............................................................................................................ 16
Operation .......................................................................................................... 17
SECTION I - MANUEL D’INSTALLATION .................................................................... 7
Installation de l’alimentation .......................................................................... 8
Installation de la platine de rue ..................................................................... 9
Poste Installation............................................................................................. 9
Caractéristiques techniques .......................................................................... 9
Réglages de la platine.................................................................................... 10
Schéma de câblage ........................................................................................ 11
Extension des terminaux ................................................................................ 13
SECTION II - MANUEL D’UTILISATION ...................................................................... 15
Contrôles .......................................................................................................... 16
Fonctionnement ............................................................................................... 17
SECCION I - MANUAL DEL INSTALADOR .................................................................. 7
Instalación del Alimentador ............................................................................ 8
Instalación de la placa de calle ..................................................................... 8
Instalación del teléfono .................................................................................. 9
Características Técnicas ................................................................................ 9
Ajustes finales de placa ................................................................................. 10
Esquemas de cableado.................................................................................. 11
Ampliaciones ................................................................................................... 13
SECCION II - MANUAL DE USUARIO ......................................................................... 15
Controles .......................................................................................................... 16
Funcionamiento ............................................................................................... 17

Pag 6
Kit AUDIO 4+n
Kit AUDIO 4+n
INHALT - INDICE
SECÇÃO I - MANUAL DO INSTALADOR .................................................................... 7
Instalação do transformador .......................................................................... 8
Instalação da Placa de Rua ........................................................................... 8
Instalação do Telefon ...................................................................................... 9
Características Técnicas ................................................................................ 9
Ajustes da placa .............................................................................................. 10
Esquemas cablagem...................................................................................... 11
Ampliações....................................................................................................... 13
SECÇÃO II - MANUAL DO UTILIZADOR ..................................................................... 15
Comandos........................................................................................................ 16
Funcionamento ................................................................................................ 17
TEIL I – INSTALLATIONSANLEITUNG ........................................................................ 7
Installation des Netzgeräts ............................................................................ 8
Installation der Türstation .............................................................................. 8
Installations des Telefons .............................................................................. 9
Technische Eigenschaften ............................................................................. 9
Konfiguration und Einstellungen der Türstation .......................................... 10
Verkabelungsschema ..................................................................................... 11
Erweiterungen .................................................................................................. 13
TEIL II - BEDIENUNGSANLEITUNG ............................................................................. 15
Bedienung ........................................................................................................ 16
Funktionselemente.......................................................................................... 17
D
P

Pag 7
Kit AUDIO 4+n
Kit AUDIO 4+n
Sección I - Manual del Instalador
Section I - Installer Manual
Section I - Manuel d’installation
Teil I - Installationsanleitung
Secção I - Manual do instalador
E
EN
F
D
P

Pag 8
Kit AUDIO 4+n
Kit AUDIO 4+n

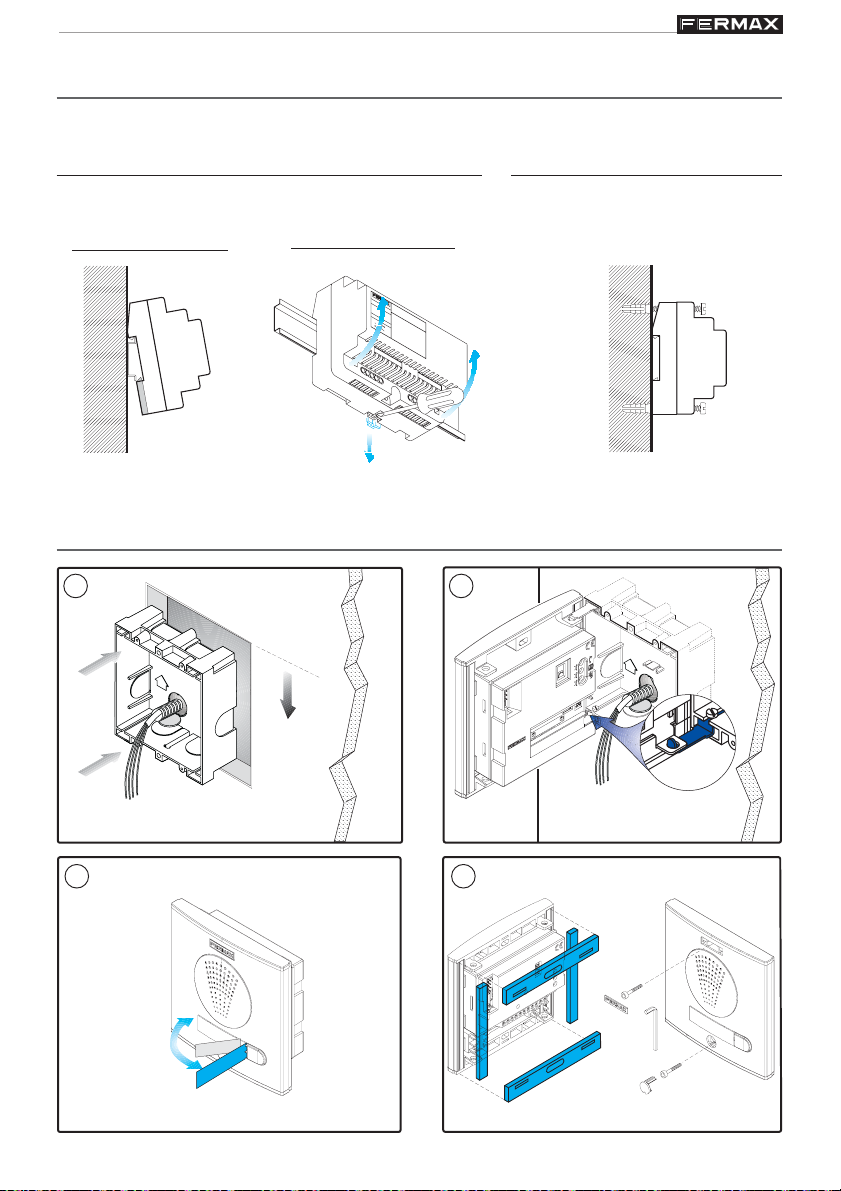

Desmontaje - Disassembly
Démontage - Ausbau
Desmontagem
Instalación en carril DIN - DIN rail Installation
Installation sur rail DIN - Installation auf DIN-Schiene
Instalação em carril DIN
Montaje - Assembly
Montage - Einbau
Montagem
Fijación con tornillos - Fixing with screws
Fixation au moyen de vis - Befestigung
mit Schrauben - Fixação com parafusos
1.70m
5.57 feet
MARIA
LORCA
INSTALACIÓN PLACA DE CALLE - OUTDOOR PANELINSTALLATION - INSTALLATION DE
LAPLATINE DE RUE - INSTALLATION DER TÜRSTATION - INSTALAÇÃO DAPLACA DE RUA
INSTALACIÓN DELALIMENTADOR - POWER SUPPLYINSTALLATION - INSTALLATION DE
L’ALIMENTATION - INSTALLATION DES NETZGERÄTS - INSTALAÇÃO DO TRANSFORMADOR
+18V 1.5A
50-60 Hz. 50VA MAX.
12V 1A
FUENTE ALIMENTACION
KIT DIGITAL
MADE IN SPAIN
1 2
3 4

Pag 9
Kit AUDIO 4+n
Kit AUDIO 4+n
INSTALACIÓN DELTELEFONO - INSTALLING THE TELEPHONE - INSTALLATION DU
POSTE -INSTALLATION DES TELEFONS - INSTALAÇÃO DO TELEFONE
1542
CARACTERÍSTICAS TÉCNICAS - TECHNICAL FEATURES - CARACTERISTIQUES
TECHNIQUES - TECHNISCHE EIGENSCHAFTEN - CARACTERÍSTICAS TÉCNICAS
en reposo - in standby - en veille - Im Bereitschaftsmodus - em repouso
audio activo - audio active - avec son - Betriebszustand Audio - áudio activo
llamada - call - appel - Ruf - chamada
65 mA
75 mA
600 mA
Alimentación - Power Supply - Alimentation - Stromversorgung - Alimentação
Consumo - Consumption - Consommation - Stromverbrauch - Consumo
Temperatura de funcionamiento - Operating Temperature
Température de fonctionnement - Betriebstemperatur
Temperatura de funcionamento
Potencia audio sentido vivienda-calle - Audio power from the apartment to the panel
Puissance du son sens poste-platine - Audio-Leistung in Richtung Türstation
Potência áudio sentido rua
Volumen regulable en ambos sentidos - Adjustable volume both ways
Volume réglable dans les deux sens - Regulierbare Lautstärke in beiden Richtungen
Volume regulável em ambos sentidos
12 Vac
12 Vdc
[-10 , +60 °C]
[14 , +140 °F]
Potencia audio sentido calle-vivienda - Audio power from the panel to the apartment
Puissance du son sens platine-poste - Audio-Leistung in Richtung Telefon
Potência áudio sentido telefone
2W
0,15 W
Llamada Electrónica - Electronic call - Appel électronique
Elektronischer Ruf - Chamada Eletrónica
Micrófono - Microphone - Microphone - Mikrofon - Microfone: Electret
Temperatura de funcionamiento - Working Temperature
Température de fonctionnement - Betriebstemperatur
Temperatura de funcionamento
8 ¸ 12 Vpp
0, +40ºC
32, +104ºF
Altavoz - Speaker - Haut-parleur - Lautsprecher - Altifalante 1.75" 16 W
Resist. dinámica 50 . - Dinamic Resist. 50 . - Résistance dynamique 50 . - Dynamischer Widerstand 50 .
Resistência Dinâmica 50 .

Pag 10
Kit AUDIO 4+n
Kit AUDIO 4+n

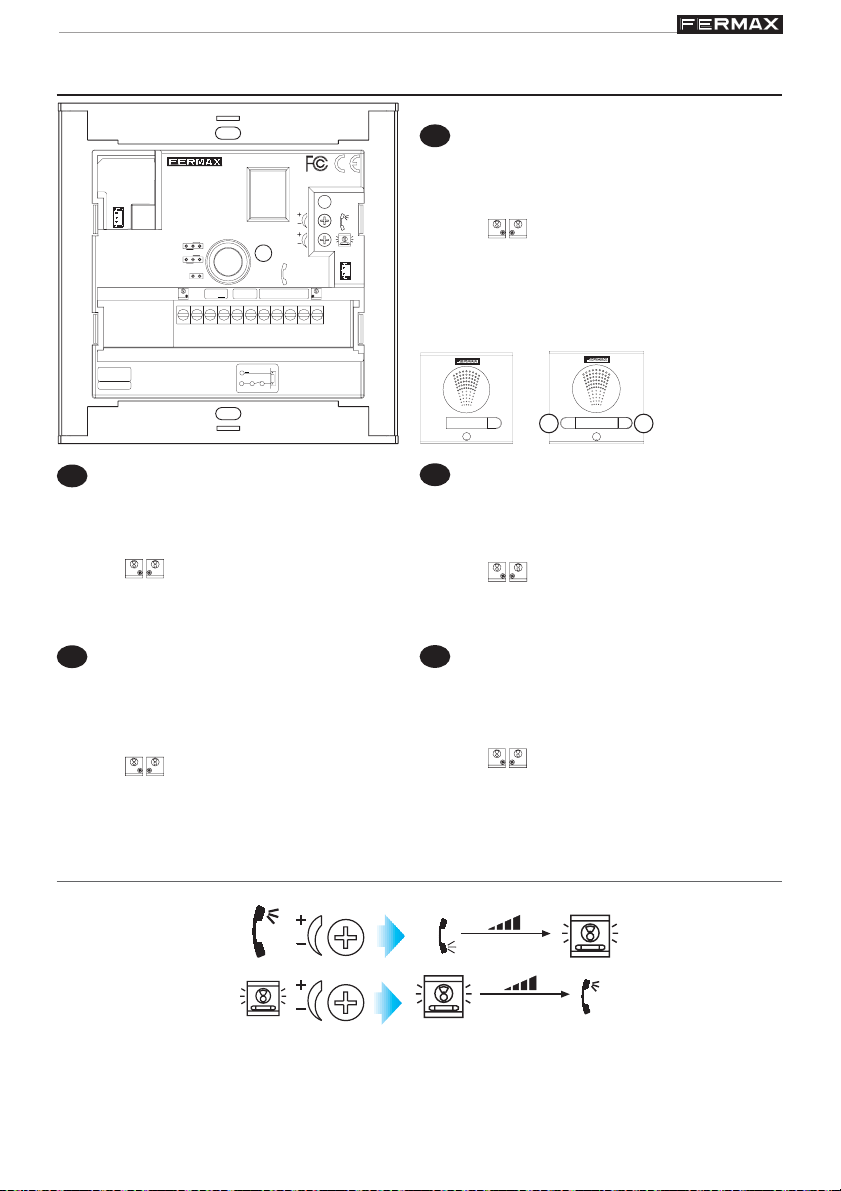

CONECTORES PLACA - PANEL CONNECTORS - CONNECTEURS PLATINE
ANSCHLÜSSE TÜRSTATION - CONECTORES DA PLACA
E
Conectores Placa:
•Bornas de Conexión del sistema:
~, ~: alimentación (12 Vac/Vdc).
C, No: conexión abrepuertas
1, 2, 3, 6: comunes audio
: pulsador de llamada a vivienda 1
y 2. Conexión borna 4 del teléfono.
EN
Panel Connectors:
•System connection terminals:
~, ~: power supply (12 Vac/Vdc).
C, No: door-opener connection
1, 2, 3, 6: commons for audio
: call pushbutton for dwelling 1 and
2. Terminal 4 of the telephone
connection.
F
Connecteurs platine :
•Bornes de raccordement du système.
~, ~: alimentation (12 Vac/Vdc).
Ab, Ab: connexion gâche électrique
1, 2, 3, 6: communs d’audio
: Bouton poussoir pour appeler les
appartements 1 et 2. Connexion au
terminal 4 du téléphone.
D
Anschlüsse Türstation:
•Anschlussklemmen des Systems:
~, ~: Stromversorgung (12 Vac/Vdc).
C, No: Verbindung Türöffner
1, 2, 3, 6: gemeinsame
: Anschlüssklemmenfür Wohnungen
1 u. 2. Anschlußan Klemme 4 vom
Telefon.
P
Conectores de Placa:
•Terminais de ligação do sistema:
~, ~: alimentação (12 Vac/Vdc).
C, No: ligação do trinco
1, 2, 3, 6: comuns de áudio
: Botão de chamada a vivenda 1 e
2. Conexão borne 4 do telefone.
ELEKTRONISCHER VERSTÄRKER
AMPLIFICATEUR ELECTRONIQUE
ELECTRONIC AMPLIFIER
AMPLIFICADOR ELECTRONICO
POWER SUPPLY
ALIMENTACION
12 Vac/12 Vdc
NO C
MIC
NO
C
~
CN2
L+
L-
Cp
MDS 4+N
JP
1/N
JP1
~
~
Cp ~12 6
4+N MDS
JP2
12
AJUSTES DE LA PLACA - PANEL ADJUSTMENT - RÉGLAGES DE LA PLATINE -
EINSTELLUNGEN DER TÜRSTATION - AJUSTES DA PLACA
- Ajuste audio
- Adjust the audio
- Réglez le volume
- Audioeinstellung
- Ajuste o áudio

Pag 11
Kit AUDIO 4+n
Kit AUDIO 4+n
4 + 1
2
1
12 Vac
12 Vac
ELEKTRONISCHER VERSTÄRKER
AMPLIFICATEUR ELECTRONIQUE
ELECTRONIC AMPLIFIER
AMPLIFICADOR ELECTRONICO
POWER SUPPLY
ALIMENTACION
12 Vac/12 Vdc
NO C
MIC
NO
C
~
CN2
2
BASIC
6 214
Vac
6
2
1
L+
L-
Cp
MDS 4+N
JP
1/N
JP1
~
~
Cp
~
12 6
4+N MDS
JP2

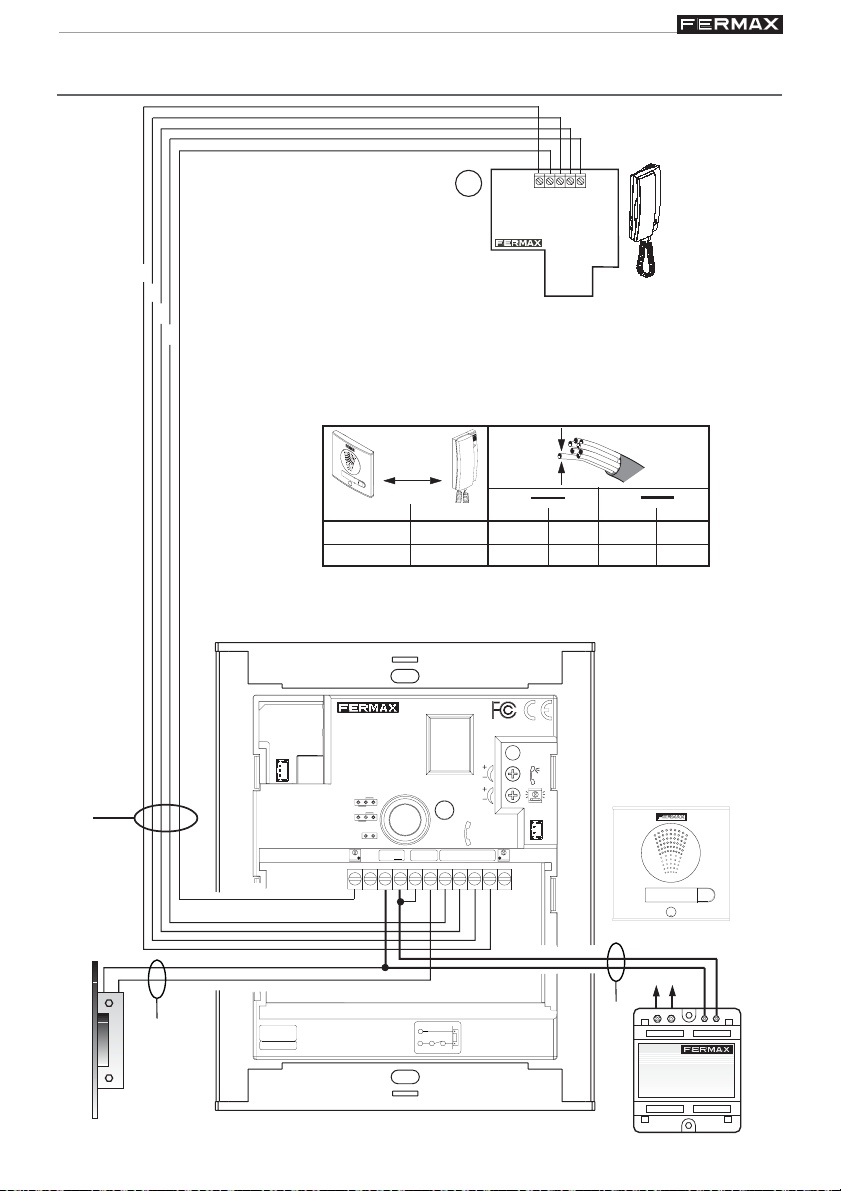

ESQUEMA DE CABLEADO - WIRING DIAGRAM - SCHEMA DE CABLAGE
VERKABELUNGSSCHEMA - ESQUEMA DE CABLAGEM
- KIT 1 L
S
0 - 100
1
0,5 mm1
2
D
mm
2
mm
2
1mm
2
100 - 00
metros / metres pies / feet
- 00
00 - 900
20
17
mm
2
AWG mm
2
AWG
17
17

Pag 12
Kit AUDIO 4+n
Kit AUDIO 4+n
4 + 2
2
2
1
12 Vac
12 Vac
12
ELEKTRONISCHER VERSTÄRKER
AMPLIFICATEUR ELECTRONIQUE
ELECTRONIC AMPLIFIER
AMPLIFICADOR ELECTRONICO
POWER SUPPLY
ALIMENTACION
12 Vac/12 Vdc
NO C
MIC
NO
C
~
CN2
2
BASIC
6 214
BASIC
6 214
Vac
6
2
1
L+
L-
Cp
MDS 4+N
JP
1/N
JP1
~
~
Cp
~
12 6
4+N MDS
JP2
- KIT 2 L
S
0 - 100
1
0,5 mm1 2
D
mm 2
mm 21mm
2
100 - 00
metros / metres pies / feet
- 00
00 - 900
20
17
mm 2AWG mm 2AWG
17
17

Pag 13
Kit AUDIO 4+n
Kit AUDIO 4+n
BASIC
12461246 1246
12 6
BASIC
1246
1246
1246 1246
1246 1246
BASIC
12 6
AMPLIACIONES - ENLARGEMENTS - EXTENSIONS - ERWEITERUNGEN - AMPLIAÇÕES
The basic residential equipment can be extended to 2 telephones without the need
to add power sources.
L’équipement de base par logement peut être amplifié à l’aide de 2 postes sans
avoir à ajouter de nouvelles sources d’alimentation.
Die Basisanlage jeder Wohnung kann mit 2 Telefonen erweitert werden, ohne dass
neue Stromquellen hinzugefügt werden müssen.
O equipamento básico por vivenda pode ser ampliado com 2 telefones, sem ser
necessário acrescentar fontes de alimentação.
El equipamiento básico por vivienda puede ser ampliado con 2 teléfonos sin
necesidad de añadir fuentes de alimentación.
E
EN
F
D
P
- KIT 2 L
- KIT 1 L

Pag 14
Kit AUDIO 4+n
Kit AUDIO 4+n

Pag 15
Kit AUDIO 4+n
Kit AUDIO 4+n
Section II - Manuel d’utilisation
Secção II - Manual do utilizador
F
P
Su teléfono FERMAX le permitirá comunicarse con la placa de
calle y abrir la puerta de entrada si así lo desea.
Esperamos disfrute de sus funcionalidades.
Your FERMAX door entry system will allow you to communicate
with the entry panel and open the front door if you wish.
We hope you enjoy its range of functions.
Votre poste FERMAX vous permettra de communiquer avec la
platine de rue ainsi que d’ouvrir la porte d’entrée si vous le
souhaitez.
Nous espérons que vous profiterez pleinement de toutes ses
fonctions.
Das Fermax-Telefon ermöglicht es Ihnen, mit der Türstation zu
kommunizieren und im Bedarfsfalle die Eingangstür zu öffnen.
Überzeugende Funktionalität für Ihr Eigenheim.
O seu telefone FERMAX permitir-lhe-á comunicar com a placa
de rua e abrir a porta de entrada, se assim o desejar.
Esperamos que desfrute das suas funcionalidades.
Sección II - Manual del Usuario
E
Section II - User’s Manual
EN
Teil II - Bedienungsanleitung
D

Pag 16
Kit AUDIO 4+n
Kit AUDIO 4+n

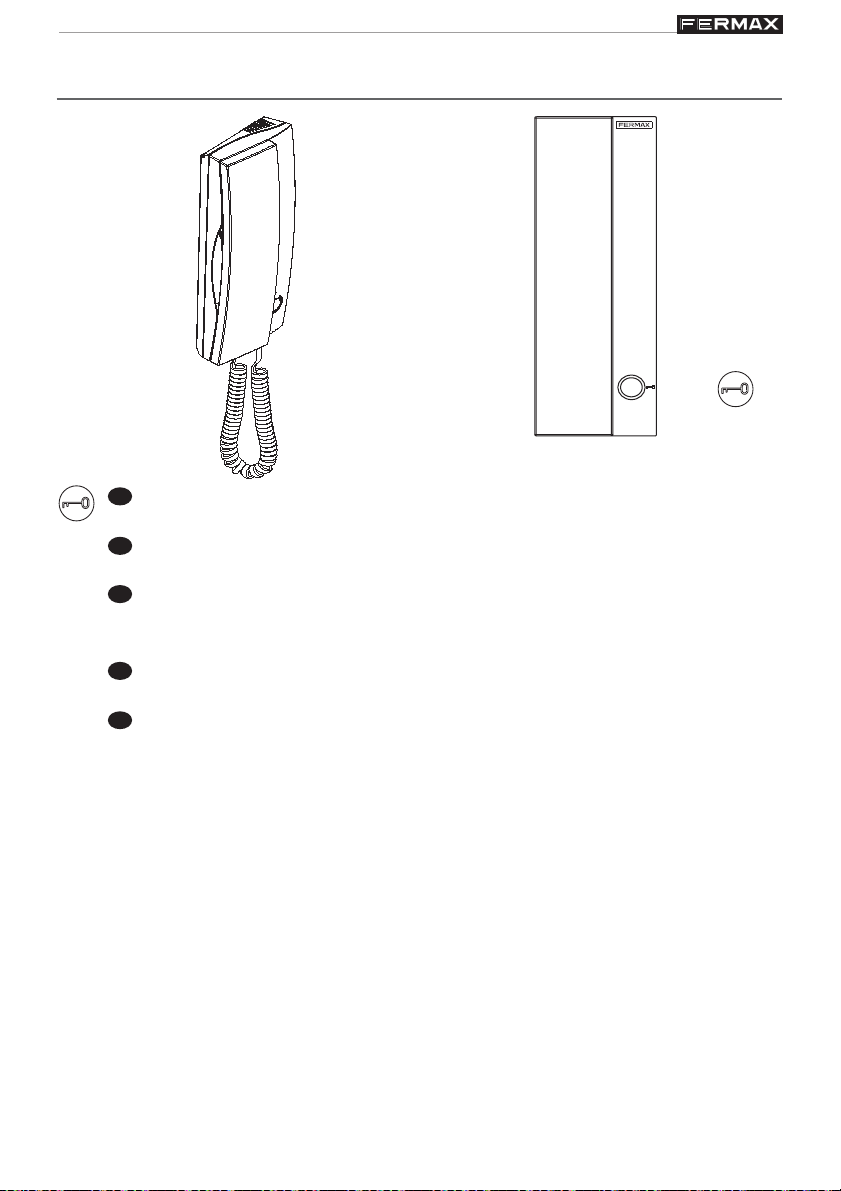

EL TELEFÓNO LOFT - THE LOFT TELEPHONE - LE POSTE LOFT -
LOFT TELEFON - O TELEFONE LOFT
E
Botón de abrepuertas
· Al pulsar este botón se activa el abrepuertas.
EN
Door opener button
· Press this button to activate the electric lock.
F
Bouton-poussoir de la gâche électrique
· La gâche électrique est activée en appuyant sur ce bouton.
D
Türöffnungstaste
· Durch Drücken dieser Taste wird die Türöffnung ausgelöst.
P
Botão do trinco
· Ao carregar neste botão activa-se o trinco.

Pag 17
Kit AUDIO 4+n
Kit AUDIO 4+n
FUNCIONAMIENTO - OPERATION - FONCTIONNEMENT - FUNKTIONSELEMENTE - FUNCIONAMENTO
¸
bla bla
bla ...
bla bla
bla ...
max. 90 Seg./Sec./Sek.
¸
max. 30
Seg./Sec./Sek.
Llamada
Call
Appel
Ruf
Chamada
E
EN
F
D
P
Atender la llamada
Answer the call
Réception de l’appel
Rufbeantwortung
Atender a chamada
E
EN
F
D
P
Abrir la puerta al visitante
Open the door to the visitor
Ouverture de la porte au visiteur
Türöffnung für Besucher
Abrir a porta ao visitante
E
EN
F
D
P

Pag 18
Kit AUDIO 4+n
Kit AUDIO 4+n
Publicación técnica de caracter informativo editada por FERMAX ELECTRONICA S.A.E.
FERMAX ELECTRONICA S.A.E., en su política de mejora constante, se reserva el derecho a
modificar el contenido de este documento así como las características de los productos que en él
se refieren en cualquier momento y sin previo aviso.
Cualquier modificación será reflejada en posteriores ediciones de este documento.
Technical document published for information purposes by FERMAX ELECTRONICA S.A.E.
FERMAX ELECTRONICA S.A.E., in a policy of ongoing improvement, reserves the right to modify
the contents of this document and the features of the products referred to herein at any time and
with no prior notice. Any such modifications shall be reflected in subsequent editions of this
document.
Publication technique à caractère informatif éditée par FERMAX ELECTRONICA S.A.E.
Conformément à sa politique de perfectionnement continu, FERMAX ELECTRONICA, S.A.E. se
réserve le droit de modifier, à tout moment et sans préavis, le contenu de ce document ainsi que les
caractéristiques des produits auxquels il fait référence. Toutes les modifications seront indiquées
dans les éditions suivantes.
Technische Veröffentlichung zu Informationszwecken; Herausgeber: FERMAX ELECTRONICA S.A.E.
FERMAX ELECTRONICA S.A.E, behält sich das Recht vor, den Inhalt dieses Dokuments sowie die
technischen Eigenschaften der erwähnten Produkte ohne vorherige Ankündigung zu ändern, um
dadurch den ständigen Weiterentwicklungen und den damit in Verbindung stehenden
Verbesserungen Rechnung zu tragen. Alle Änderungen finden Aufnahme in den Neuauflagen
dieses Dokuments.
Publicação técnica de carácter informativo editada por FERMAX ELECTRONICA S.A.E.A FERMAX
ELECTRONICA S.A.E., na sua política de melhoramento constante, reserva-se o direito de modifi-
car o conteúdo deste documento assim como as características dos produtos que nele são
referidos a qualquer momento e sem aviso prévio.
Qualquer modificação será apresentada em edições posteriores deste documento.
E
Audio and Video Door Entry Systems
EN
F
D
P
Avda. Tres Cruces, 133 • 46017 Valencia (España)
Telf. 96 317 80 00 • Fax [phone]
Telf. Export: 00 34 96 317 80 02
www.fermax.com• [email protected]
