Flash EVENT Series User manual

7X40W BIG EYE PRO
SERIES: EVENT
User Manual
Instrukcja Obsługi
Art No F7100555

CONTENTS
INTRODUCTION 3
SAFETY INFORMATION 3
PRODUCT INFORMATION 4
INSTALLATION 4
CONNECTION 5
DMX CHART 7

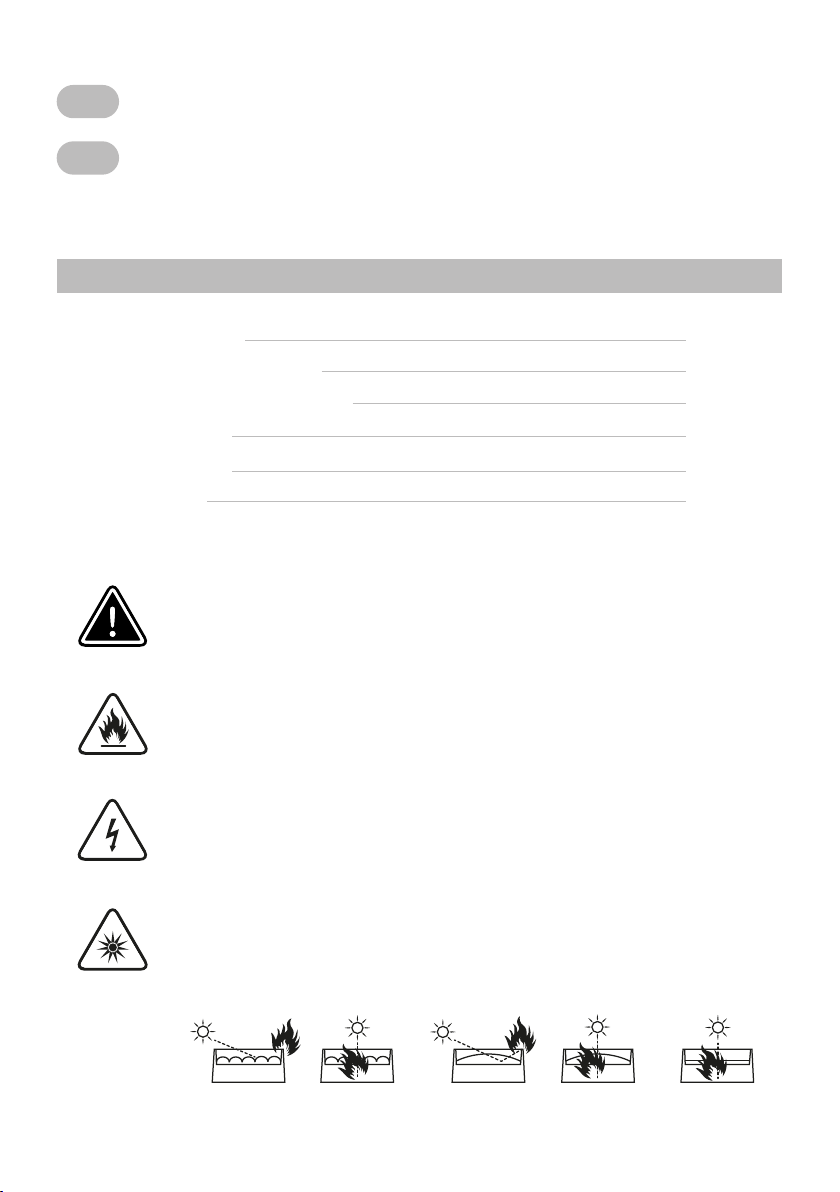

WARNING! The Led Moving Head (LMH) has a powerful pan and lt mo-
tor. The torque reacon when the head is panned suddenly can cause the
base to move if the xture is standing unsecured on a surface. Do not apply
power to the LMH unless the baase is securely fastened to a surface or to
rigging hardware.
WARNING! Use 2 clamps to rig the xture. Do not hang the xture from
only one clamp. Lock each clamp with both 1/4-turn fasteners. Fasteners
are locked only when turned a full 900 clockwise.
WARNING! When clamping the xture to a truss or other structure at
any other angle than with the yoke hanging vercally downwards, use two
clamps of half-coupler type. Do not use any type of clamp that does not
completely encircle the structure when fastened.
WARNING! Posion or shade the head so that the front lens will not be
exposed to sunlight or any other strong light source from any angle - even
for a few seconds. See Figure 1. The LMH lens can focused the sun’s rays,
creang a potenal re hazard and causing damage.
IMPORTANT! Do not point strong light output from other xtures at the
LMH, as intense illuminaon can damaged the display.
Figure 1.
2
EN
PL
Pages: 2-14
Strony: 14-25

INTRODUCTION
SAFETY INFORMATION
THANK YOU FOR PURCHASING 7X40W BIG EYE PRO. FOR SAFETY
REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CA-
REFULLY READ THE INSTRUCTIONS.
Please keep this User Manual
for future consultaon. If you sell
the xture to another user, be sure
that they also receive this instruc-
on booklet.
Unpack and check carefully the-
re is no transportaon damage be-
fore using the xture.
Before operang, ensure that
the voltage and frequency of po-
wer supply match the power
requirements of the xture.
It’s important to ground the
yellow/green conductor to earth
in order to avoid electric shock.
Disconnect main power before
servicing and maintenance.
Use safety chain when xes this
xture. Don’t handle the xture by
taking its head only, but always by
taking its base.
Maximum ambient temperature
is: 40°C Don’t operate it where the
temperature is higher than this.
In the event of serious ope-
rating problem, stop using the
fixture immediately. Never try
to repair the fixture by your-
self.
Repairs carried out by unskil-
led people can lead to damage
or malfunction. Please contact
the nearest authorized techni-
cal assistance center. Always
use the same type spare parts.
Do not connect the device
to any dimmer pack.
Do not touch any wire during
operation and there might be a
hazard of electric shock.
To prevent or reduce the risk
of electrical shock or fire, do
not expose the fixture to rain
or moisture.
The housing must be repla-
ced if they are visibly damaged.
Do not look directly at the li-
ght spot while the fixture is on.
3

PRODUCT INFORMATION
INSTALATION
Light Source:
LED RGBW 7x40W RGBW
Power consumpon: 350W
Power supply voltage:
100-240V, 50/60Hz AC
PAN range: 540°
TILT range: 270°
Beam angle (min/max):
3,5°-55°
Features: CTO, Zoom, Macro
Colors,
Variable Strobo
Operang modes: DMX, Auto,
Sound-controlled, Master, Slave,
RDM
DMX channel mode:
23 /35/5 1
IP Rang: IP20
Housing made: ABS
Cooling: Acve
AC IN/OUT: TrueCon
3-Pin XLR DMX Input/Output
Net Weight: 9,8 kg
Dimensions:
H(41)xW(31)xD(23) cm
The unit should be mounted via its screw holes on the bracket. Always
ensure that the unit is rmly xed to avoid vibraon and slipping while
operang. Always ensure that the structure to which you are aaching
the unit is secure and is able to support a weight of 10 mes of the
unit’s weight. Also always use a safety cable that can hold 12 mes of
the weight of the unit when installing the xture. The equipment must
be xed by professionals. And it must be xed at a place where is out of
the touch of people and has no one pass by or under it.
Regardless of the rigging opon ypu chose for our xture, always be
sure to secure your xture with safety cable. The xture provides a
builit-in rigging point for a safety cable on the hanging bracket as illu-
strated above. Be sure to only use the designated rigging point for the
safety cable and never secure a safety cable to a carrying handle.
4

5
CONNECTION
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3(5)-pin socket
2. Power (in/out): TrueCon socket
The connecon is performed using cable with
XLR-female -> XLR-Male plugs.
1
3
22
SHIELD
SIGNAL (+)
SIGNAL (-)
3
1
FEMALE
XLR
MALE
XLR
1
SHIELD
SIGNAL (+)
SIGNAL (-)
FEMALE
XLR
MALE
XLR
2
3
4
5
1
2
3
45
CAUTION! At the last xture, the
DMX signal has to be terminated
with a terminator. Solder a 120Ω
resistor between signal (-) and si-
gnal (+) into a XLR plug and plug
it in the DMX output of the last
xture.
3-PIN XLR
5-PIN XLR

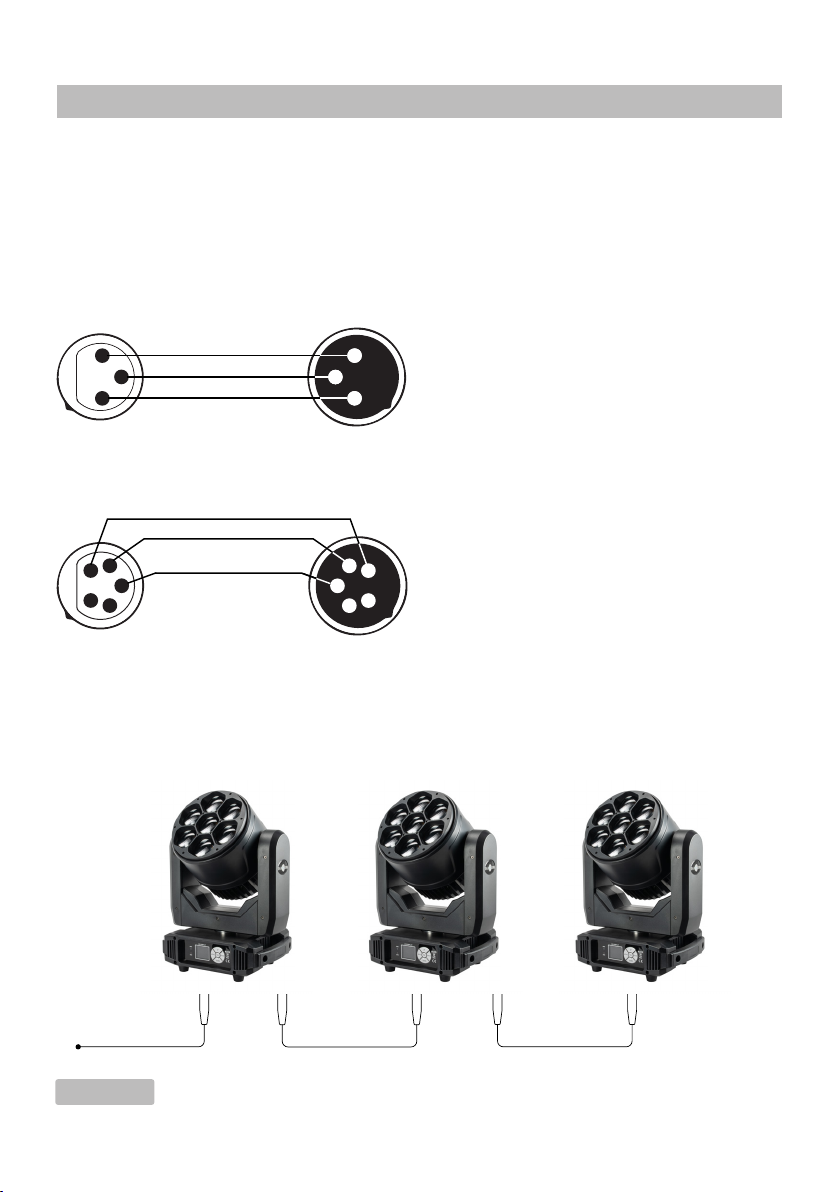

Diagram of connecon of devices by DMX cable.
IMPORTANT! The maximum number of devices connected
in series via power cable is 3 pcs.
DMX
Controller DMX 512 DMX 512

Using lamp, the change rate of power voltage should be within ±10%,
if the voltage is too high, it will shorten the light’s life; if it’s not enough,
the lamp will be dark. Please restart it aer turning o light for 20 mi-
nutes unl full-cooling. Frequent switching will reduce the life span of
lamps and bulbs; intermient using will improve the life of bulbs and
lamps.
Input Voltage Amperage Frequency Total Power
230[V] AC 1.13[A] 50[Hz] 350[W]
Voltage Specycaon.
6
The connecon is performed using power cable with TrueCON con-
nector (included). The device must be operated by qualied personnel.
CAUTION! In the case of cable damage do not aempt to repair. Repla-
cement or repair can be made only on the manufacturer or by a person
with appropriate permissions
1 . DMX ADDRES --- ENTER --- 001-512
2 . SET --- ENTER
RUN MODE --- ENTER --- DMX / AUTO 1 / AUTO 2 / SOUND
CHANELL MODE --- 23CH / 35CH / 51CH
PAN INWERT --- ENTER --- ON / OFF
TILT INWERT --- ENTER --- ON / OFF
HALL CRCT --- ENTER --- ON / OFF
ENCODER --- ENTER --- ON / OFF
SIGNAL KEEP --- ENTER --- ON / OFF
SCREEN SAVER --- ENTER --- AUTO / ON / OFF
UPDATE SLAVE --- ENTER --- ON / OFF
LANGUAGE ---- ENTER ---- ENG / CH
LOAD DEFAULT --- ENTER --- OK / CANCEL
3 . MANUAL --- ENTER ---- POSSIBILITY OF MANUAL SETTINGS OF EACH
PRE-SELECTED MODES 23CH / 35CH / 51CH
4 . CALIBRACJON --- ENTER --- CALIBRATION OF THE DEVICE FUNCTIONS
5 . RESET --- ENTER --- RESET EFFECT / RESET SCAN / RESET ALL
6. NOTE --- ENTER --- SYSTEM INFO
Manual Menu

7
DMX CHART
1PAN 0-255
2 PAN FINE 0-255
3 TILT 0-255
4 TILT FINE 0-255
5PAN /TILT SPEED 0-255
6 ZOOM 0-255
7ZOOM ROTATION 0-255
8DIMMER 0-255
9STROBO 005-103 STROBO SLOW TO FAST
104-107 LIGHT ON
108-207 PULS STROBO SLOW TO FAST
208-212 LIGHT ON
213-251 RANDOM STROBO SLOW TO FAST
252-255 LIGHT ON
10 RED
11 GREEN
12 BLUE
13 WHITE
14 CTO
15 MACRO
16 STATIC EFFECT 000-029 LIGHT ON
030-044 EFFECT 1
045-059 EFFECT 2
060-074 EFFECT 3
075-089 EFFECT 4
……
120-134 EFFECT 7
STATIC EFFECT MACRO COL. 135-149 EFFECT 8
150-164 EFFECT 9
165-179 EFFECT 10
180-209 EFFECT 11
23 CH

8
210-224 EFFECT 12
225-239 EFFECT 13
240-254 EFFECT 14
……
255 EFFECT 15
17 DYNAMIC EFFECT 000-008 LIGHT ON
009-014 EFFECT 1
015-019 EFFECT 2
020-029 EFFECT 3
030-034 EFFECT 4
035-039 EFFECT 5
……
080-084 EFFECT 13
085-089 EMPTY
090-094 EFFECT 14
……
120-124 120-124 EFFECT 20
DYNAMIC EFFECT MACRO COL. 125-129 EFFECT 21
130-134 EFFECT 22
135-139 EFFECT 23
140-144 EFFECT 24
……
200-204 EFFECT 36
205-255 EFECT 37
18 DYNAMIC SPEED
19 BACKGR. RED
20 BACKGR. GREEN
21 BACKGR. BLUE
22 BACKGR. WHITE
23 RESET

9
1 RED 0-255
2 RED FINE 0-255
3 GREEN 0-255
4 GREEN FINE 0-255
5 BLUE 0-255
6BLUE FINE 0-255
7 WHITE 0-255
8WHITE FINE 0-255
9CTO 0-255
10 MACRO 0-255
11 STROBO 005-103 STROBO SLOW TO FAST
104-107 LIGHT ON
108-207 PULS STROBO SLOW TO FAST
208-212 LIGHT ON
213-251 RANDOM STROBO SLOW TO FAST
252-255 LIGHT ON
12 DIMMER 0-255
13 DIMMER FINE 0-255
14 PAN 0-255
15 PAN FINE 0-255
16 TILT 0-255
17 TILT FINE 0-255
18 FUNCTION 0-255
19 RESET 0-255
20 ZOOM 0-255
21 ZOOM ROTATION 0-255
22 SHAPE SELECTION 0-255
23 SHAPE SPEED 0-255
24 SHAPE FADE 0-255
25 SHAPE RED 0-255
26 SHAPE GREEN 0-255
27 SHAPE BLUE 0-255
28 SHAPE WHITE 0-255
35 CH

10
29 SHAPE DIMMER 0-255
30 BACKGR. DIMMER 0-255
31 SHAPE TRANSITION 0-255
32 SHAPE OFF SET 0-255
33 FOREGR. STROBE 0-255
34 BACKGR. STROBE 0-255
35 BACKGR. SELECTION 0-255

11
1PAN
2 PAN FINE
3 TILT
4 TILT FINE
5PAN /TILT SPEED
6 ZOOM
7ZOOM ROTATION
8DIMMER
9STROBO 005-103 STROBO SLOW TO FAST
104-107 LIGHT ON
108-207 PULS STROBO SLOW TO FAST
208-212 LIGHT ON
213-251 RANDOM STROBO SLOW TO FAST
252-255 LIGHT ON
10 RED
11 GREEN
12 BLUE
13 WHITE
14 CTO
15 MACRO
16 STATIC EFFECT 000-029 LIGHT ON
030-044 EFECT 1
045-059 EFECT 2
060-074 EFECT 3
075-089 EFECT 4
……
120-134 EFECT 7
STATIC EFECTMACRO COL. 135-149 EFECT 8
150-164 EFECT 9
165-179 EFECT 10
180-209 EFECT 11
210-224 EFECT 12
225-239 EFECT 13
51 CH

12
240-254 EFECT 14
……
255 EFECT 15
17 DYNAMIC EFFECT 000-008 LIGHT ON
009-014 EFECT 1
015-019 EFECT 2
020-029 EFECT 3
030-034 EFECT 4
035-039 EFECT 5
……
120-124 EFECT 20
DYNAMIC EFECT MACRO COL. 125-129 EFECT 21
130-134 EFECT 22
135-139 EFECT 23
140-144 EFECT 24
……
200-204 EFECT 36
205-255 EFECT 37
18 DYNAMIC SPEED
19 BACKGR. RED
20 BACKGR. GREEN
21 BACKGR. BLUE
22 BACKGR. WHITE
23 RESET
24 RED 1
25 GREEN 1
26 BLUE 1
27 WHITE 1
28 RED 2
29 GREEN 2
30 BLUE 2
31 WHITE 2
32 ……
33 ……

13
48 RED 7
49 GREEN 7
50 BLUE 7
51 WHITE 7

14
WPROWADZENIE 15
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 15
INFORMACJE O PRODUKCIE 16
INSTALACJA 17
POŁĄCZENIA 17
TABELA DMX 19

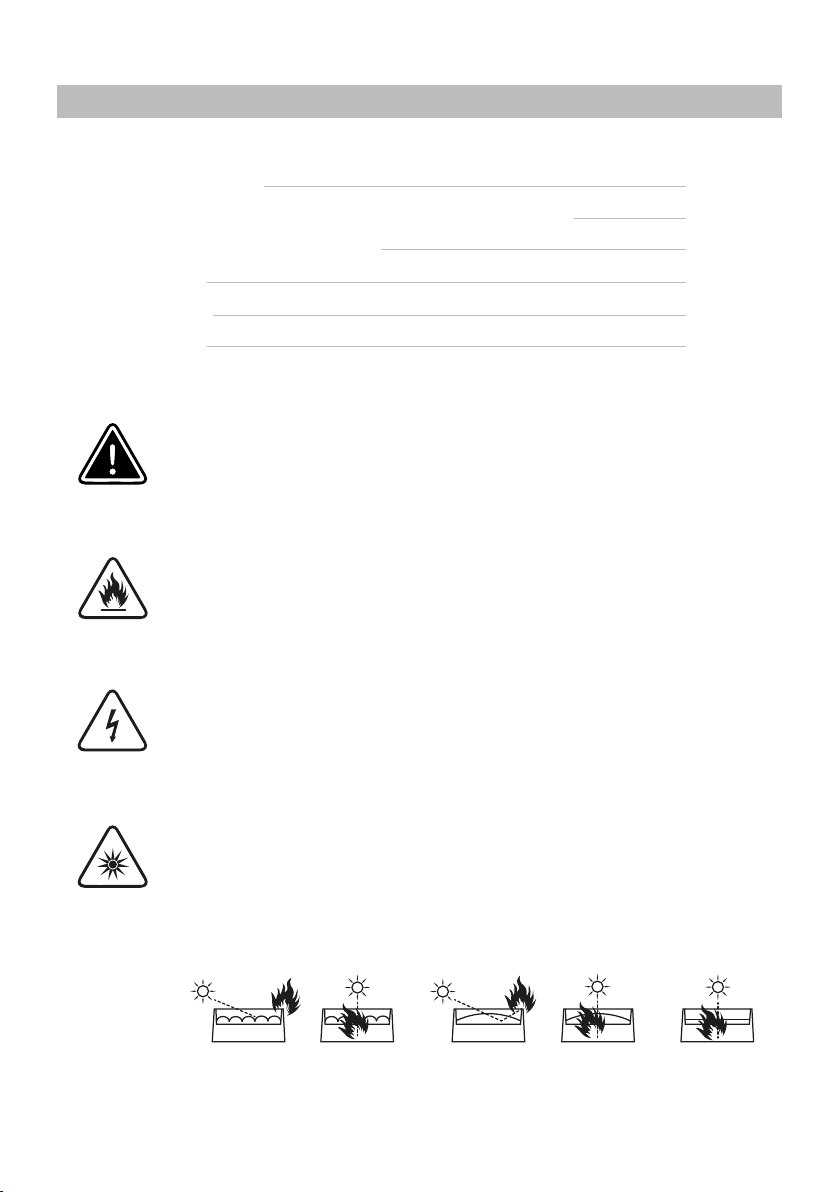

OSTRZEŻENIE! Ruchoma głowica LED (LMH) jest wyposażona w moc-
ny silnik obrotu i pochylenia. Reakcja momentu obrotowego, gdy głowica
jest nagle obracana, może spowodować ruch podstawy, jeśli urządzenie
stoi niezabezpieczone na powierzchni. Nie należy podłączać zasilania do
LMH, jeśli podstawa nie jest bezpiecznie przymocowana do powierzchni
lub osprzętu.
OSTRZEŻENIE! Do zamocowania urządzenia należy użyć 2 zacisków. Nie
zawieszaj urządzenia tylko na jednym zacisku. Zablokuj każdy zacisk za po-
mocą obu 1/4-obrotowych elementów mocujących. Elementy mocujące są
zablokowane tylko po obróceniu o 900 w prawo.
OSTRZEŻENIE! Podczas mocowania urządzenia do kratownicy lub innej
konstrukcji pod innym kątem niż z jarzmem zwisającym pionowo w dół, na-
leży użyć dwóch zacisków typu półzłącza. Nie używaj żadnego typu zacisku,
który nie otacza całkowicie konstrukcji po zamocowaniu.
OSTRZEŻENIE! Ustaw lub zacieniuj głowicę tak, aby przednia soczewka nie
była narażona na działanie promieni słonecznych lub innego silnego źródła
światła pod dowolnym kątem - nawet przez kilka sekund. Patrz Rysunek 1.
Soczewka LMH może skupiać promienie słoneczne, stwarzając potencjalne
zagrożenie pożarem i powodując uszkodzenia.
WAŻNE! Nie należy kierować silnego światła z innych urządzeń na LMH,
ponieważ intensywne oświetlenie może uszkodzić wyświetlacz.
Rysunek 1.
SPIS TREŚCI

15
WPROWADZENIE
DZIĘKUJEMY ZA ZAKUP 7X40W BIG EYE PRO. ZE WZGLĘDÓW
BEZPIECZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRA-
CY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ.
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Niniejszą instrukcję obsługi na-
leży zachować do wykorzystania w
przyszłości. W przypadku sprzeda-
ży urządzenia innemu użytkowni-
kowi należy upewnić się, że otrzy-
ma on również niniejszą instrukcję
obsługi.
Przed użyciem urządzenia należy
je rozpakować i dokładnie spraw-
dzić, czy nie uległo uszkodzeniu
podczas transportu.
Przed rozpoczęciem pracy nale-
ży upewnić się, że napięcie i czę-
stotliwość zasilania odpowiadają
wymaganiom zasilania urządzenia.
Ważne jest, aby uziemić żółty/
zielony przewód, aby uniknąć po-
rażenia prądem.
Przed serwisowaniem i konser-
wacją należy odłączyć zasilanie.
Podczas mocowania urządzenia
należy używać linki zabezpieczają-
cej. Nie należy chwytać urządze-
nia tylko za głowicę, ale zawsze za
podstawę.
Maksymalna temperatura oto-
czenia wynosi: 40°C Nie używaj
urządzenia w miejscach, w których
temperatura jest wyższa.
W przypadku poważnych
problemów z działaniem urzą-
dzenia należy natychmiast za-
przestać jego używania. Nigdy
nie próbuj naprawiać urządze-
nia samodzielnie.
Naprawy wykonywane przez
niewykwalifikowane osoby
mogą doprowadzić do uszko-
dzenia lub nieprawidłowego
działania urządzenia. Należy
skontaktować się z najbliższym
autoryzowanym centrum po-
mocy technicznej. Należy za-
wsze używać części zamien-
nych tego samego typu.
Nie podłączaj urządzenia do
żadnego zestawu dimerów.
Nie wolno dotykać żadnych
przewodów podczas pracy
urządzenia, ponieważ może
to grozić porażeniem prądem
elektrycznym.
Aby zapobiec lub zmniejszyć
ryzyko porażenia prądem lub
pożaru, nie należy wystawiać
urządzenia na działanie desz-
czu lub wilgoci.
Obudowa musi zostać wy-
mieniona, jeśli jest widocznie
uszkodzona.
Nie należy patrzeć bezpo-
średnio na punkt świetlny, gdy
urządzenie jest włączone.

INFORMACJA O PRODUKCIE
INSTALACJA
Źródło światła:
LED RGBW 7x40W RGBW
Pobór mocy: 350W
Napięcie zasilania:
100-240V, 50/60Hz AC
Zakres PAN: 540°
Zakres TILT: 270°
Kąt świecenia (min/max):
3,5°-55°
Funkcje: CTO, Zoom,
Makro Kolory, Strobo
Tryby pracy: DMX, Auto,
Sound-controlled, Master,
Slave, RDM
Tryby kanałów DMX:
23 /35/5 1
Stopień ochrony: IP20
Obudowa: ABS
Chłodzenie: Aktywne
AC IN/OUT: TrueCon
3-Pin XLR DMX Input/Output
Waga neo: 9,8 kg
Wymiary:
W.(41)xSz.(31)xGł.(23)cm
Urządzenie należy zamontować za pomocą otworów na śruby we
wsporniku. Należy zawsze upewnić się, że urządzenie jest stabilnie za-
mocowane, aby uniknąć wibracji i poślizgu podczas pracy. Należy za-
wsze upewnić się, że konstrukcja, do której mocowane jest urządzenie,
jest bezpieczna i jest w stanie utrzymać ciężar 10 razy większy od cię-
żaru urządzenia. Podczas instalacji urządzenia należy również zawsze
używać linki zabezpieczającej, która może utrzymać 12-krotność wagi
urządzenia. Sprzęt musi być montowany przez profesjonalistów. Musi
on być zamocowany w miejscu niedostępnym dla osób postronnych,
tak aby nikt nie przechodził obok niego ani pod nim.
Niezależnie od wybranej opcji podwieszenia urządzenia, zawsze należy
zabezpieczyć je linką zabezpieczającą. Oprawa zapewnia wbudowany
punkt mocowania linki zabezpieczającej na wsporniku wiszącym, jak
pokazano powyżej. Upewnij się, że używasz tylko wyznaczonego punk-
tu mocowania linki zabezpieczającej i nigdy nie mocuj linki zabezpiecza-
jącej do uchwytu do przenoszenia.
16

POŁACZENIE
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin, 5-pin
2. Zasilanie (wejście/wyjście) – złącze: TrueCon
Połączenie odbywa się przy użyciu przewodu z wtyczkami
XLR-Żeński (Female) -> XLR-Męski (Male)
1
3
22
SHIELD
SIGNAL (+)
SIGNAL (-)
3
1
FEMALE
XLR
MALE
XLR
1
SHIELD
SIGNAL (+)
SIGNAL (-)
FEMALE
XLR
MALE
XLR
2
3
4
5
1
2
3
45
OSTROŻNIE! Na ostatnim urzą-
dzeniu sygnał DMX musi być za-
kończony terminatorem. Wlutuj
rezystor 120Ω między sygnał (-)
a sygnał (+) do wtyczki XLR i pod-
łącz go do wyjścia DMX ostatnie-
go urządzenia.
3-PIN XLR
5-PIN XLR
WAŻNE! Maksymalna liczba urządzeń podłączonych pomiędzy sobą
za pomocą kabla zasilającego wynosi 3 sztuki.
17
DMX
Controller DMX 512 DMX 512

Używając lampy, szybkość zmiany napięcia zasilania powinna mieścić
się w zakresie ±10%, jeśli napięcie jest zbyt wysokie, skróci to żywot-
ność lampy.
Podłączenie odbywa się za pomocą kabla zasilającego ze złączem
TrueCON (w zestawie). Urządzenie musi być obsługiwane przez wy-
kwalikowany personel.
UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób
naprawy. Wymiana lub naprawa może być wykonana wyłącznie u pro-
ducenta lub przez osobę z odpowiednimi uprawnieniami
1 . DMX ADDRES --- ENTER --- 001-512
2 . SET --- ENTER
RUN MODE --- ENTER --- DMX / AUTO 1 / AUTO 2 / SOUND
CHANELL MODE --- 23CH / 35CH / 51CH
PAN INWERT --- ENTER --- ON / OFF
TILT INWERT --- ENTER --- ON / OFF
HALL CRCT --- ENTER --- ON / OFF
ENCODER --- ENTER --- ON / OFF
SIGNAL KEEP --- ENTER --- ON / OFF
SCREEN SAVER --- ENTER --- AUTO / ON / OFF
UPDATE SLAVE --- ENTER --- ON / OFF
LANGUAGE ---- ENTER ---- ENG / CH
LOAD DEFAULT --- ENTER --- OK / CANCEL
3 . MANUAL --- ENTER ---- MOŻLIWOŚĆ USTAWIEŃ MANUALNYCH KAŻDEGO
WYBRANEGO WCZEŚNIEJ MODU 23CH / 35CH / 51CH
4 . CALIBRACJON --- ENTER --- KALIBRACJA FUNKCJI URZĄDZENIA
5 . RESET --- ENTER --- RESET EFFECT / RESET SCAN / RESET ALL
6. NOTE --- ENTER --- SYSTEM INFO
Menu Urządzenia
Napięcie wejściowe Natężenie prądu. Częstotliwość Całkowita moc
230[V] AC 1.13[A] 50[Hz] 350[W]
Specykacja zasilania.
18

TABELA DMX
1PAN 0-255
2 PAN FINE 0-255
3 TILT 0-255
4 TILT FINE 0-255
5PAN /TILT SPEED 0-255
6 ZOOM 0-255
7ZOOM ROTATION 0-255
8DIMMER 0-255
9STROBO 005-103 STROBO SLOW TO FAST
104-107 LIGHT ON
108-207 PULS STROBO SLOW TO FAST
208-212 LIGHT ON
213-251 RANDOM STROBO SLOW TO FAST
252-255 LIGHT ON
10 RED
11 GREEN
12 BLUE
13 WHITE
14 CTO
15 MACRO
16 STATIC EFFECT 000-029 LIGHT ON
030-044 EFFECT 1
045-059 EFFECT 2
060-074 EFFECT 3
075-089 EFFECT 4
……
120-134 EFFECT 7
STATIC EFFECT MACRO COL. 135-149 EFFECT 8
150-164 EFFECT 9
165-179 EFFECT 10
180-209 EFFECT 11
23 CH
19

210-224 EFFECT 12
225-239 EFFECT 13
240-254 EFFECT 14
……
255 EFFECT 15
17 DYNAMIC EFFECT 000-008 LIGHT ON
009-014 EFFECT 1
015-019 EFFECT 2
020-029 EFFECT 3
030-034 EFFECT 4
035-039 EFFECT 5
……
080-084 EFFECT 13
085-089 EMPTY
090-094 EFFECT 14
……
120-124 120-124 EFFECT 20
DYNAMIC EFFECT MACRO COL. 125-129 EFFECT 21
130-134 EFFECT 22
135-139 EFFECT 23
140-144 EFFECT 24
……
200-204 EFFECT 36
205-255 EFECT 37
18 DYNAMIC SPEED
19 BACKGR. RED
20 BACKGR. GREEN
21 BACKGR. BLUE
22 BACKGR. WHITE
23 RESET
20
