Fox Evo Winter Skin X User manual

Evo
The
Winter Skin X
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 1

GB
EVOLUTION WINTER SKIN X
GB
EVOLUTION WINTER SKIN X
About your
Congratulations on purchasing the Fox Evo
Winter Skin X manufactured from the
highest quality 420D/6oz Nylon with a
5000mm Hydrostatic Head.
Treated properly and
maintained correctly, it will
provide you with outstanding
performance season after
season. This leaflet
details some of the things you should know about
the Evo Winter Skin X.
Evo Winter Skin X Material
1. All fabrics are affected by temperature. For example, the
amount of moisture in the air or the colder the temperature,
the worse the condensation will become and the harder it will
be for the material to deal with it.
2. Cold damp conditions will cause the material to go slack,
whilst hot/dry temperatures will cause the material to tighten.
This is normal.
3. To maintain its performance, we recommend that the cover is
treated with a reputable re-proofing agent specifically
designed to be compatible with PU coated nylons. When it
needs doing is really a matter of how often you use your Evo
Winter Skin X. As a rule of thumb, any water should ‘bead up’
and run off rather than soaking into the material.
Maintenance of my
Evo Winter Skin X
How do I store my Evo
Winter Skin X?
You should ensure the Evo
Winter Skin X is dry before
being stored away. If this was
not possible at the end of your
session, you should allow it to
dry out thoroughly when you
get home.
Evo Winter Skin X
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 2

GB
EVOLUTION WINTER SKIN X
GB
EVOLUTION WINTER SKIN X
Instructions
Assembly

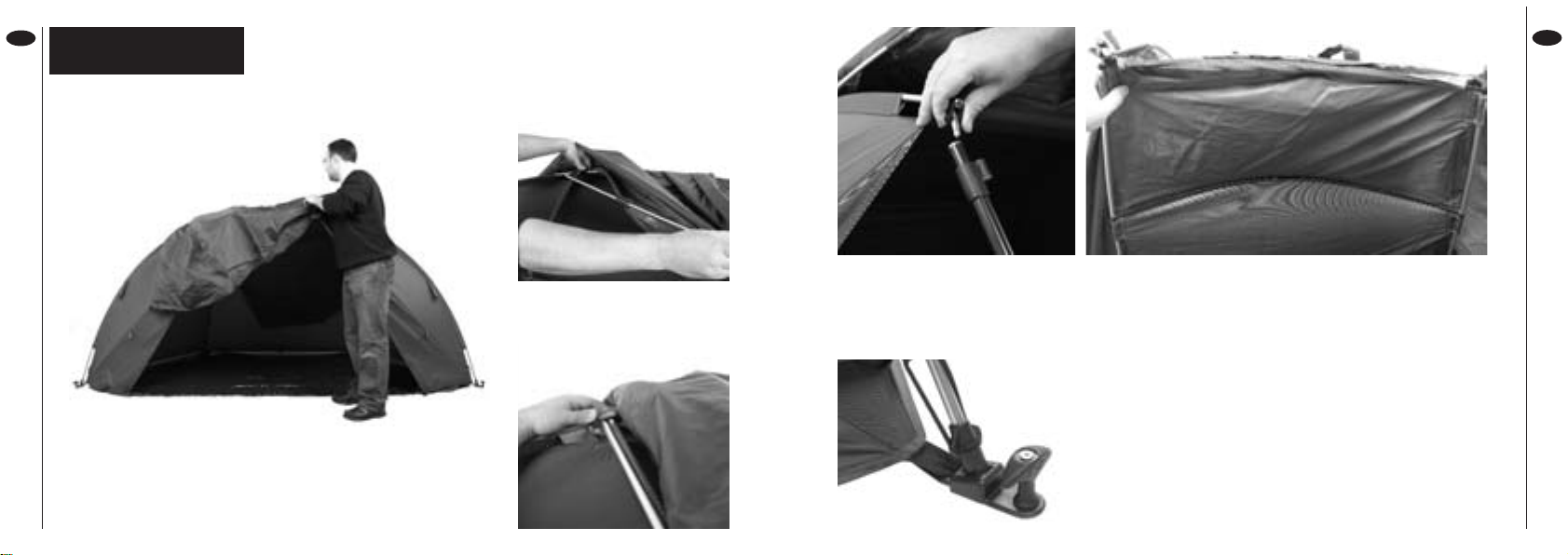

1. Throw the Skin over the top of the Evolution Plus X,
or Evolution Bivvy X.
2. Insert the aluminium pole
into the spare socket on the
Evolution boss. Repeat for
both sides.
3. To support the weight of the
Skin it is advisable to fit a pair of
Stormpoles to the Evolution Plus
X, or Evolution Bivvy X.
4. Fit the pair of curved c-clip bars. The front one
threads through the mesh tunnel as shown, and the
second is clipped on further back. These are designed
to curve the canopy, encouraging water run off and
improving rigidity.
5. Peg out the Winter Skin by stretching out the cover
and inserting bivvy pegs around the perimeter.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 4

GB
EVOLUTION WINTER SKIN X
GB
EVOLUTION WINTER SKIN X
6. Winter Skin fitted to Evolution Plus X. 7. Winter Skin fitted to Evolution Bivvy X.
NB. The Evolution Winter Skin X should be stored in a dry condition at
the end of the session. If this is not possible then allow to dry thoroughly
when you get home.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 6

F
EVO WINTER SKIN X
F
EVO WINTER SKIN X
Votre
Félicitations d’avoir acheté la tente Evo Winter
Skin X de Fox, issue d’un matériau Nylon
420D/6oz de qualité supérieure
entièrement respirant et doté
d’une tête hydrostatique de
5000mm. Traitée et
entretenue correctement,
elle fera preuve d’une
performance
incomparable saison après saison. Ce livret couvre
tout ce que vous devez savoir à propos de votre
Evo Winter Skin X.
Evo Winter Skin X Evo Winter Skin X Matériau respirant
1. Tous les matériaux respirants sont susceptibles au
changement de température. Par exemple, plus il fait froid ou
humide plus il y a de condensation, et donc plus il sera
difficile pour le matériau de la gérer.
2. Le froid et l’humidité peuvent contribuer à l’assouplissement
du matériau, tandis que le chaud et le sec causent un
resserrement des fibres. Ceci est tout à fait normal.
3. Pour prolonger sa performance, il est conseillé de traiter la
toile externe avec un imperméabilisant conçu spécialement
pour les matériaux respirants. La fréquence de cette
opération dépend de la fréquence d’utilisation de votre Evo
Winter Skin X. L’humidité devrait former des gouttelettes
plutôt que de pénétrer la toile.
L’entretien de ma
Evo Winter Skin X
Le rangement de ma
Winter Skin X?
Il est nécessaire de s’assurer
que votre Evo Winter Skin X est
sèche avant de la ranger. Si
vous n’avez pas eu l’occasion
de la sécher à la fin de votre
session, il est conseillé de le
faire en rentrant chez soi.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 8

F
EVO WINTER SKIN X
F
EVO WINTER SKIN X
pour le montage
Instructions
1. Placez la bâche Skin par-dessus l’ Evolution Plus X,
ou l’Evolution Bivvy X.
2. Insérez le piquet en
aluminium dans la douille
restante sur le cône de
l’Evolution. Répétez de l’autre
côté.
3. Il est conseillé d’installer deux
mâts tempête pour permettre à l’
Evolution Plus X, ou à l’Evolution
Bivvy X de supporter le poids de
la bâche Skin.
4. Installez les deux clips en forme de C. A l’avant, le
clip s’enfile dans le « tunnel » en mailles comme indiqué.
Le deuxième s’attache plus loin. L’objectif de ces clips
est d’améliorer la rigidité et de permettre l’écoulement
d’eau en formant une courbe dans le toit.
5. Arrimez la bâche Winter Skin en la tendant et en
insérant des sardines tout autour.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 10

F
EVO WINTER SKIN X
F
EVO WINTER SKIN X
6. La bâche Winter Skin montée sur l’Evolution Plus X. 7. La bâche Winter Skin montée sur l’Evolution Bivvy X.
NB. La Evo Winter Skin X doit être rangée au sèche à la fin de la session.
Si ce n’est pas possible, séchez la entièrement en rentrant chez soi.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 12

NL
EVO WINTER SKIN X
NL
EVO WINTER SKIN X
Over uw
Gefeliciteerd met de aanschaf van de Fox
Evolution Winter Skin X gemaakt van de
hoogste kwaliteit 420D/6oz volledig
ademend nylon met een
hydrostatische druk van
5000mm. Op een normale
manier gebruikt en
onderhouden zal deze
seizoen na seizoen een
comfortabel verblijf aan de waterkant garanderen.
Zie de folder voor meer informatie over de
Evolution Winter Skin X.
Evo Winter Skin X Materiaal
1. Alle ademende materialen worden beinvloed door
temperatuur. Voorbeelden hiervan zijn de luchttemperatuur en
de hoeveelheid vocht in de lucht. Hoe vochtiger de lucht des
te groter de condensatie.
2. Onder koude en natte omstandigheden rek het doek op,
terwijl met warm en droog weer het materiaal krimpt.
Dit is normaal.
3. Om de werking van het materiaal ook op langere termijn te
garanderen, adviseren we om het doek na verloop van tijd te
behandelen met een speciaal voor ademend doek
materiaal. Wanneer dit dient te gebeuren hangt af van het
gebruik. In de regel is dit pas nodig wanneer het water niet
meer van het doek afrolt maar wordt opgenomen.
Onderhoud van mijn
Evo Winter Skin X
Hoe berg ik mijn Evo
Winter Skin X op?
De Evolution Winter Skin X
moet altijd droog worden
opgeborgen. Wanneer dit aan
het eind van een sessie niet
mogelijk is dient de tent bij
thuiskomst goed te worden
gedroogd.
Evo Winter Skin X
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 14

NL
EVO WINTER SKIN X
NL
EVO WINTER SKIN X
Instructies
Montage
1. Gooi de Skin over de Evolution Plus X of Evolution
Bivvy X.
2. Steek de aluminium stok in
de extra uitsparing in de knop
van de Evolution. Doe het-
zelfde aan de beide zijkanten.
3. Om het gewicht van de Skin
te kunnen dragen is het
raadzaam een set storm poles te
monteren aan de Evolution Plus
X of Evolution Bivvy X.
4. Bevestig de twee van C-vormige clips voorziene
steunen. De voorste hoort door de gevoerde flap zoals
afgebeeld, de tweede moet verder naar achteren. Deze
steunen zorgen ervoor dat de Skin bol staat zodat regen
er snel vanaf loopt en de algehele stevigheid van de tent
verbetert.
5. Peg out the Winter Skin by stretching out the cover
and inserting bivvy pegs around the perimeter.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 16

NL
EVO WINTER SKIN X
NL
EVO WINTER SKIN X
6. De Winter Skin gemonteerd op de Evolution Plus X. 7. De Winter Skin gemonteerd op de Evolution Bivvy X.
De Evo Winter Skin X dient aan het eind van de sessie droog te worden
opgeborgen. Wanneer dit aan het eind van een sessie niet mogelijk is
dient de tent bij thuiskomst goed te worden gedroogd.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 18

D
EVO WINTER SKIN X
D
EVO WINTER SKIN X
Über Ihr
Wir beglückwünschen Sie zum Kauf des Fox
Evolution Winter Skin X. Das Produkt wird
aus voll atmungsfähigem 420D/6oz
Nylon hergestellt, das mit einer
5000mm Wassersäule
hydrostatisch belastbar ist.
Wenn Sie mit dem Produkt
sachgerecht umgehen
und es richtig pflegen,
werden Sie viele Jahre Freude daran haben.
Dieses Blatt enthält einige wichtige Informationen
über Ihr Evolution Winter Skin X.
Evo Winter Skin X Material
1. Alle atmungsfähigen Materialien werden durch die
Temperatur beeinflusst. Je höher die Luftfeuchtigkeit oder je
niedriger die Temperatur, desto gravierender ist die
Kondensation und umso schwieriger wird das Material damit
fertig.
2. Bei Kälte und Feuchtigkeit wird das Material schlaff, bei Hitze
und Trockenheit hingegen zieht es sich zusammen.
Das ist normal.
3. Um die Funktion zu erhalten, empfehlen wir, das Material mit
einem guten Imprägniermittel zu behandeln, das sich speziell
für atmungsfähige Materialien eignet. Wann dies erforderlich
ist, richtet sich danach, wie häufig Sie Ihr Evolution Winter
Skin X verwenden. Als Faustregel gilt, dass das Wasser als
Tropfen ablaufen und nicht vom Material aufgesaugt werden
soll.
Pflege meines Evo
Winter Skin X
Wie bewahre ich mein
Evo Winter Skin X auf?
Achten Sie darauf, dass Ihr
Evolution Winter Skin X
vollständig trocken ist, bevor
Sie es wegpacken. Wenn dies
bei Ende der Session nicht
möglich war, sollten Sie es
zuhause gründlich trocknen
lassen.
Evo Winter Skin X
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 20

D
EVO WINTER SKIN X
D
EVO WINTER SKIN X
Anleitung
Aufbau
1. Werfen Sie die Skin oben über das Evolution Plus X
oder Evolution Bivvy X.
2. Führen Sie die Aluminium-
Stange in die freie Stecköffnung
am Stangenblock. Wiederholen
Sie dies für beide Seiten.
3. Es ist empfehlenswert, ein
Paar Sturmstangen am Evolution
Plus X oder Evolution Bivvy X
anzubringen, die das Gewicht
der Skin zu tragen.
4. Montieren Sie das Paar gebogener C-Clip-Stäbe.
Schieben Sie den vorderen Stab, wie abgebildet, durch
die Röhre; befestigen Sie den zweiten weiter hinten.
Diese sollen das Dach wölben, damit das Wasser
abläuft und die Steifigkeit verbessert wird.
5. Befestigen Sie die Winter Skin am Rand entlang mit
Bivvy Pegs am Boden.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 22

D
EVO WINTER SKIN X
D
EVO WINTER SKIN X
6. Die Winter Skin am Evolution Plus X. 7. Die Winter Skin am Evolution Bivvy X.
NB. Das Evolution Winter Skin X sollte am Ende einer Session trocken
verstaut werden. Wenn dies nicht möglich ist, lassen Sie es gründlich
trocknen, wenn sie wieder zuhause sind.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 24

IT
EVO WINTER SKIN X
IT
EVO WINTER SKIN X
Congratulazioni per l’acquisto di un Fox Evolution
Winter Skin X fabbricato con nylon della
miglior qualità da 420D/6oz,
completamente traspirante, con
5000mm di colonna idrostatica.
Trattato e mantenuto
correttamente, continuerà a
fornirvi le sue grandi
capacità, stagione dopo
stagione.
Questo libretto illustra alcune delle cose che
dovete conoscere relativamente al vostro Evolution
Winter Skin X.
Evo Winter Skin X Materiale
1. Tutti i materiali traspiranti sono soggetti agli effetti della
temperatura. Per esempio, più elevato è il tasso di umidità
dell’aria o più bassa è la temperatura, tanto peggiore sarà il
livello di condensa e tanto più difficile sarà per il materiale non
risentirne.
2. Condizioni di freddo umido causeranno l’allentamento del
materiale, mentre un clima caldo e asciutto al contrario
determinerà un restringimento dello stesso.
3. Per mantenere inalterate le prestazioni nel tempo, noi
raccomandiamo che la copertura sia trattata con un agente
impermeabilizzante di buona qualità, sviluppato per essere
compatibile con materiali traspiranti. La frequenza con la
quale ripetere il trattamento dipende fondamentalmente
dall’utilizzo che viene fatto del vostro Evolution Winter Skin X.
Come regola generale, una copertura in buono stato deve
consentire all’acqua di formare delle “perline” che scivolano
verso il basso, senza penetrare nel materiale.
Manutenzione del
mio Evo Winter Skin X
Come devo conservare il
mio Evo Winter Skin X?
Dovete accertarvi che il
Evolution Winter Skin X sia ben
asciutto prima di riporlo dopo
l’uso. Se ciò non è fattibile
appena terminata la sessione,
dovrete assicurarvi che
l’operazione venga eseguita
una volta arrivati a casa.
Evo Winter Skin X
Riguardo al vostro
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 26

IT
EVO WINTER SKIN X
IT
EVO WINTER SKIN X
Montaggio
Istruzioni di
1. Posizionare il sovratelo sulla parte superiore
dell’Evolution Plus X o dell’Evolution Bivvy X.
2.Inserire il palo di alluminio
nella sede della base
dell’Evolution. Ripetere l’oper-
azione per entrambi i lati.
3. Per supportare il peso del
sovratelo si consiglia di inserire
un paio di pali antivento sulla
struttura dell’Evolution Plus X o
dell’Evolution Bivvy X.
4. Inserire la coppia di barre curve con c-clip. Quella
frontale deve essere posizionata attraverso il tunnel in
rete come mostrato e la seconda deve essere
agganciata oltre la parte posteriore. Queste barre sono
state disegnate per ottenere la curvatura della copertura,
favorendo lo scolo dell’acqua in caso di pioggia e
aumentando la rigidità della struttura.
5. Picchettare all’esterno il Winter Skin mettendo in
tensione la copertura e inserendo i picchetti attorno al
perimetro.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 28

IT
EVO WINTER SKIN X
IT
EVO WINTER SKIN X
6. Winter Skin montato su un Evolution Plus X. 7. Winter Skin montato su un Evolution Bivvy X.
NB. Il Evolution Winter Skin X dovrebbe essere riposto asciutto alla fine
della sessione di pesca. Se ciò non è possibile, eseguite questa impor-
tante operazione una volta giunti a casa.
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 30

Fox International Ltd.
Fowler Road, Hainault Industrial Estate, Hainault, Essex, 1G6 3UT
www.foxint.com
Fox International reserve the right to modify or alter specifications in any respect without prior notice.
Technical data and specification correct at time of going to press.
All weights and dimensions are approximate.
European Community Trade Mark 446,492 ISSUE: DC/05/05
EVO WINTER SKIN.QXD 17/5/06 4:25 pm Page 32
