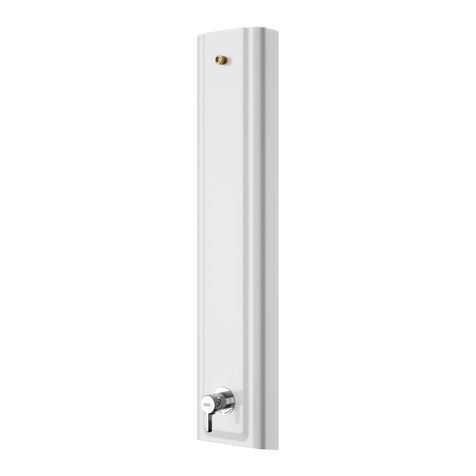

Franke F5 F5SM2020 User manual

mounting-instruction_2030058317_V3.fm / 24.01.23
F5
F5SM2020
2030054248
DE Montage- und Betriebsanleitung Duschpaneel Edelstahl
EN Installation and operating instructions Shower panel stainless steel
FR Notice de montage et de mise en service Panneau de douche en acier inox
ES Instrucciones de montaje y servicio Panel de ducha de acero inoxida
IT Istruzioni per il montaggio e l'uso Pannello doccia in acciaio inox
NL Montage- en bedrijfsinstructies douchepaneel roestvrij staal
PL Instrukcja montażu i obsługi Panel natryskowy stal szlachetn
SV Monterings- och driftinstruktion Duschpanel rostfritt stål
CS Návod pro montáž a provoz Sprchový panel zušlechtilé oce
FI Asennus- ja käyttöohje Suihkupaneeli ruostumaton teräs
RU Инструкция по монтажу ивводу в
эксплуатацию

mounting-instruction_2030058317_V3.fm
- 2 -

- 3 -
mounting-instruction_2030058317_V3.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system!
► Set the temperature stop after assembly
has been completed.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Vor Installation Rohrleitungen spülen!
► Nach erfolgter Montage den
Temperaturanschlag einstellen.
► Armatur nur mit original Rückflussverhinde-
rern und Sieben betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► Der Duschkopf muss separat bestellt
werden.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► The shower head must be ordered
separately.
Technical data Technische Daten
► Minimum flow pressure 1.5 bar ► Mindestfließdruck 1,5 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Volume flow at 3 bar flow pressure
9 l/min
► Volumenstrom bei 3 bar Fließdruck
9 l/min
► Flow time at 38 °C 5-35 s, adjustable ► Fließzeit bei 38 °C 5-35 s, einstellbar
EN
DE

mounting-instruction_2030058317_V3.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Głowicę prysznicową należy zamawiać
oddzielnie.
► Spola igenom rörledningarna före
installation!
► Ställ in temperaturstoppet efter
installationen.
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
► Duschmunstycket måste beställas separat.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,5 bar ► Minsta hydrauliska tryck 1,5 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 9 l/min
► Volymström vid 3 bar hydrauliskt tryck
9 l/min
► Czas przepływu w temp. 38 °C 5-35 s, z
możliwością ustawienia
► Flytförmåga vid 38 °C 5-35 s, inställbar
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler la butée de température après le
montage.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► Po montáži nastavte teplotní limit.
► Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Le pommeau de douche doit être
commandé séparément.
► Sprchovou hlavici je nutno objednat zvlášť.
Données techniques Technické údaje
► Pression dynamique minimale 1,5 bar ► Minimální průtočný tlak 1,5 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique pour 3 bars de pression
dynamique 9 l/min
► Průtok při průtočném tlaku 3 bar 9 l/min
► Temps d'écoulement à 38 °C 5-35 s,
réglable
► Doba průtoku při 38 °C 5-35 s, nastavitelná
PL
SV
FR
CS

- 5 -
mounting-instruction_2030058317_V3.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Tras finalizar el montaje, ajustar el tope de
temperatura.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► Kun asennus on tehty, säädä
lämpötilarajoitin.
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► Suihkupää on tilattava erikseen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
► El cabezal de ducha debe pedirse por
separado.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,5 bar ► Vähimmäisvirtauspaine 1,5 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Tilavuusvirta 3 barin virtauspaineella
9 l/min
► Virtausaika 38 °C lämpötilassa 5-35 s,
säädettävissä
► Flujo volumétrico con 3 bares de presión
de flujo 9 l/min
► Tiempo de flujo a 38 °C 5-35 s, ajustable
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► A montaggio avvenuto impostare il blocco
temperatura.
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► La doccetta va ordinata a parte.
► После произведенного монтажа
настроить температурный упор.
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
► Душевая головка заказывается
отдельно.
ES
FI
IT
RU

mounting-instruction_2030058317_V3.fm
- 6 -
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,5 bar ► Минимальный гидравлический напор
1,5 бар
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica a 3 bar di pressione
idraulica 9 l/min
► Durata di flusso a 38 °C 5-35 s, impostabile
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Объёмный расход при гидравлическом
напоре 3 бар 9 л/мин
► Продолжительность истечения при
38 °C 5-35 s, регулируемое
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen.
► Armatuur alleen met originele zeven
gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
► De douchekop moet apart worden besteld.
Technische gegevens
► Minimale dynamische druk 1,5 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom bij 3 bar dynamische druk
9 l/min
► Stromingstijd bij 38 °C 5-35 s, instelbaar
NL
IHClCl

- 7 -
mounting-instruction_2030058317_V3.fm
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
24 mm 5mm
29 mm 8mmTX 25
1
50
1 2
120-160
1.1
1.2
2
2,14 m - 2,34 m
2.1 2.2 2.3

mounting-instruction_2030058317_V3.fm
- 8 -
5
6
6.1 6.2 6.3
7813.

- 9 -
mounting-instruction_2030058317_V3.fm
910
11
12

mounting-instruction_2030058317_V3.fm
- 10 -
13
3.
14
4.
15

- 11 -
mounting-instruction_2030058317_V3.fm
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1
5 - 35 s

mounting-instruction_2030058317_V3.fm
- 12 -
3. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
2mm 2,5 mm
1 2
3 4
5-35 s

- 13 -
mounting-instruction_2030058317_V3.fm
5 6
7

mounting-instruction_2030058317_V3.fm
- 14 -
4. Temperaturanschlag einstellen
EN Setting the temperature stop NL Temperatuurbegrenzing
instellen
CS Nastavení teplotního limitu
FR Réglage de la butée de
température
PL Ustawienie ograniczenia
temperatury
FI Lämpötilarajoittimen säätäminen
ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора
IT Impostazione del blocco
temperatura
2mm 2,5 mm
1 2
> 43 °C
< 43 °C
3 4

- 15 -
mounting-instruction_2030058317_V3.fm
5 6
7 8
9

mounting-instruction_2030058317_V3.fm
- 16 -
10 3
3
3
11 12
13

- 17 -
mounting-instruction_2030058317_V3.fm
5. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
8. 9.
10. 11.

mounting-instruction_2030058317_V3.fm
- 18 -
6. Paneel abnehmen
EN Removing the panel NL Paneel weghalen CS Demontujte panel
FR Retirer le panneau PL Zdejmowanie panelu FI Paneelin irrottaminen
ES Retirar el panel SV Ta bort panelen RU Снятие панели
IT Rimozione del pannello
5mm TX 25
12
3 4
5

- 19 -
mounting-instruction_2030058317_V3.fm
7. Paneel montieren
EN Mounting the panel NL Paneel monteren CS Namontujte panel
FR Monter le panneau PL Montaż panelu FI Paneelin asentaminen
ES Montar el panel SV Montera panelen RU Монтаж панели
IT Montaggio del pannello
5mm TX 25
1 2
3

mounting-instruction_2030058317_V3.fm
- 20 -
8. Siebe wechseln
EN Replace the filters NL Zeven vervangen CS Vyměňte síto
FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto
ES Cambiar los tamices SV Byt filter RU Сменить сеточки
IT Sostituire i filtri
5mm
6.
1 2
34
7.
