Frico Comfortline AZR Series User manual

Comfortline AZR
.... 10
SE .... 15 GB

FRONT (AZR1000, AZR1500, AZR2000)
FROM ABOVE
SIDE
A
B
C
D
236
AZR2000
Ø20 (4x)
Ø32 (1x)
DN20 (3/4”) (2x)
602
220
AZR2000
Only valid for AZR2000W
549
AZR2000
9
27
DN20 (3/4”) (2x)
Comfortline AZR E/W
2
Type A
[mm]
B
[mm]
C
[mm]
D
[mm]
AZR1000E/W 1000 960 389 1052
AZR1500E/W 1500 1460 760 1552
AZR2000E/W 2000 1960 1338 2052
Type Suspension points
[pcs]
AZR1000E/W 4
AZR1500E/W 4
AZR2000E 6
AZR2000W 7

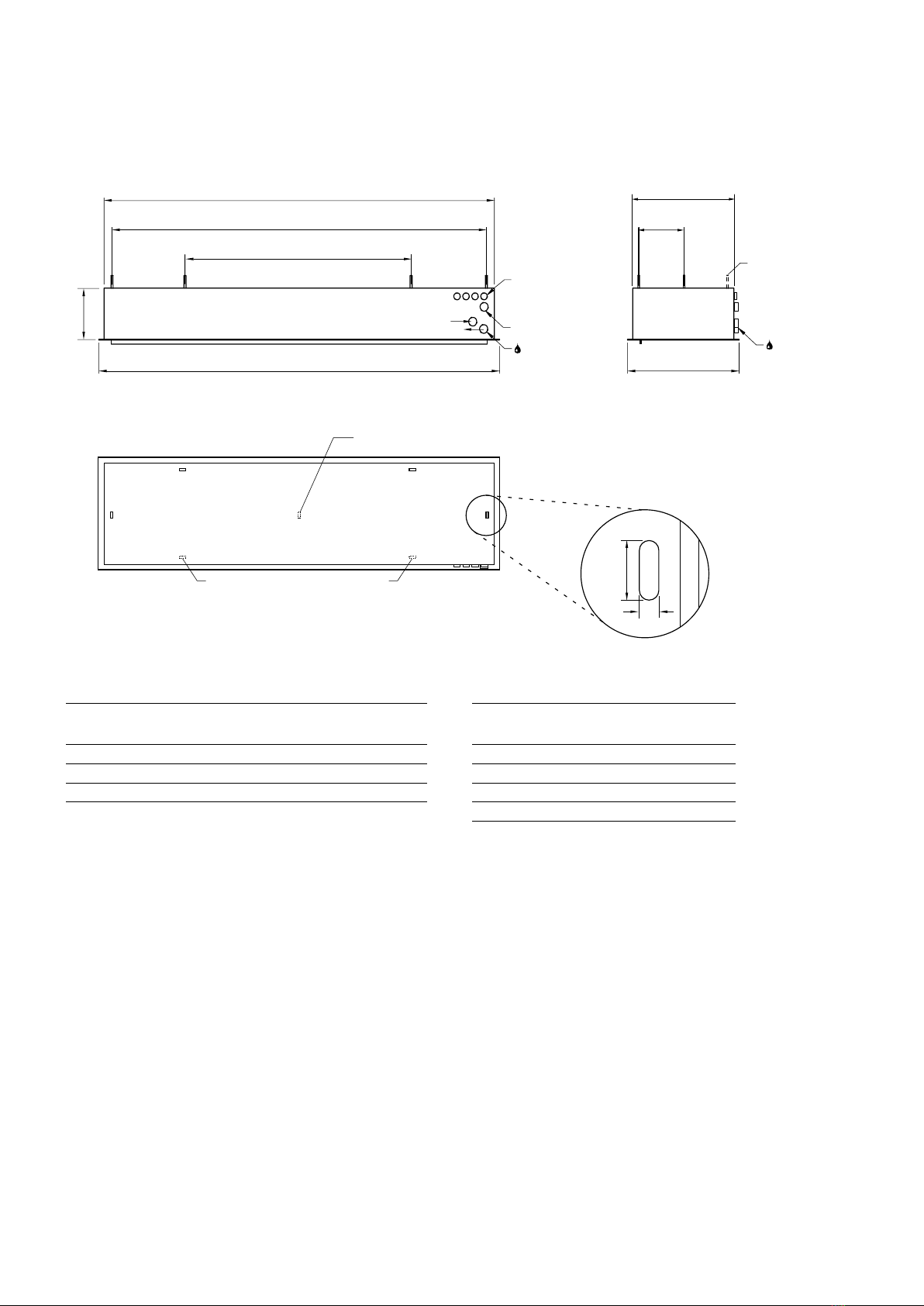

Dimensions [mm]

AZR2000
Only valid for AZR2000W
M8
Comfortline AZR E/W
3
Mounting
Fig. 1: Mounted with M8 bolts.
Fig. 2: How to open the maintenance hatch.

AV20/25
JVF20/25
TRV20/25
BPV10
SD20
TVV20/25
SD20
VR20/25
Air curtain Air curtain
Comfortline AZR E/W
4
SD20
AV20/25
TRV20/25
BPV10 TVV20/25
JVF20/25
VR20/25

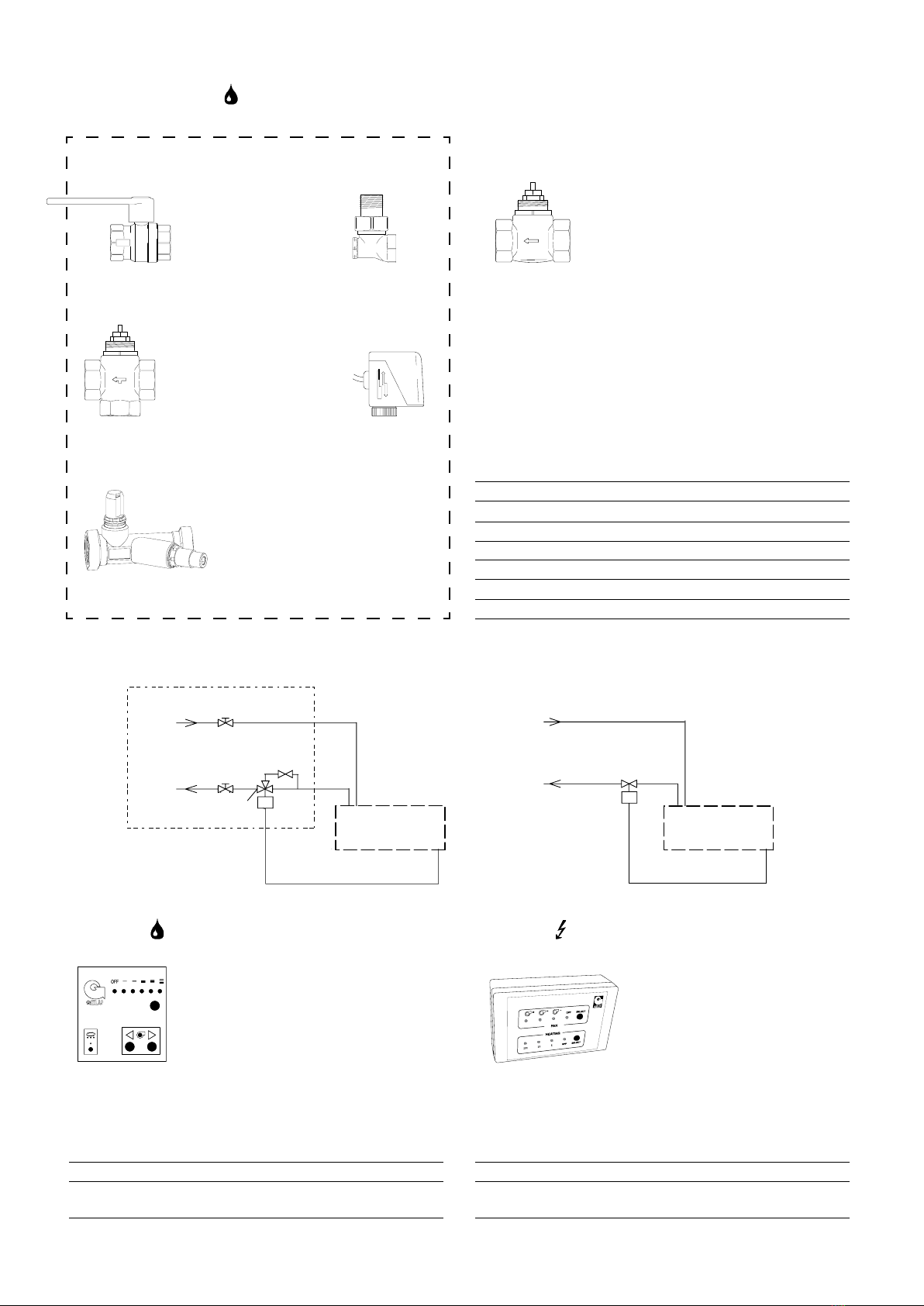

Water regulators
Accessories
Type Description
VR20 Set of valves DN20 (3/4”)
VR25 Set of valves DN25 (1”)
TVV20 2-way valve DN20 (3/4”)
TVV25 2-way valve DN25 (1”)
SD20 Actuator on/off (”soft closing”)
D700e
Controls
Accessories
Type Description
D700e 3 step regulation of airflow and heat output
(Included in delivery)
D705IR
Controls
Accessories
Type Description
D705IR 5 step regulation of airflow
(Included in delivery)

Comfortline AZR E
Comfortline AZR E/W
5

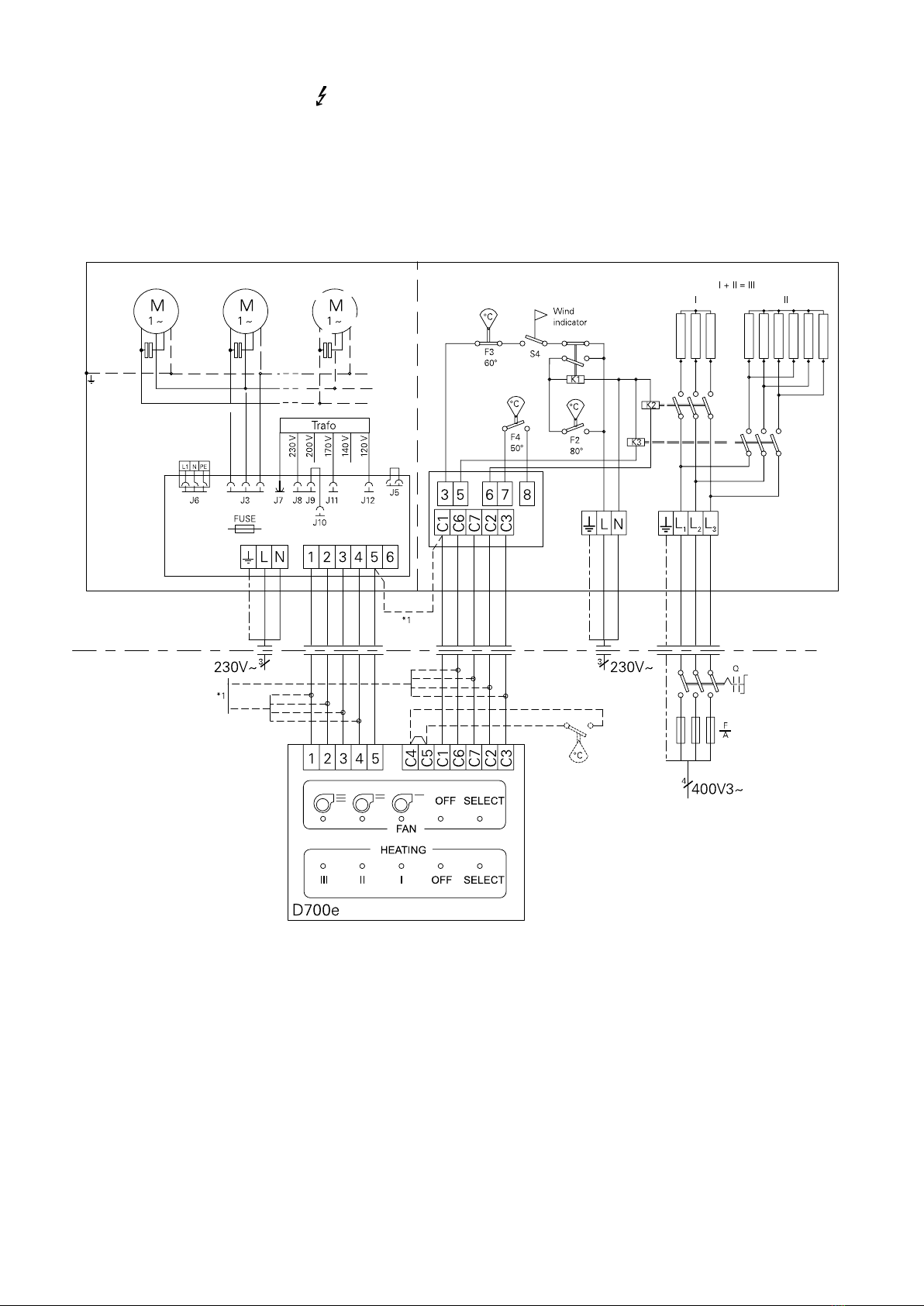

Wiring diagrams AZR E
Internal
*1 For connection to slave
unit. Up to 4 units can
be connected to one
control unit. Bridge C1
and 5 in all units.
C4-C5 Reomve bridge to connect
external contact. It
switches both heating and
fans. Closed contact=on.
J5-J6 Not used.

Comfortline AZR W
Comfortline AZR E/W
6

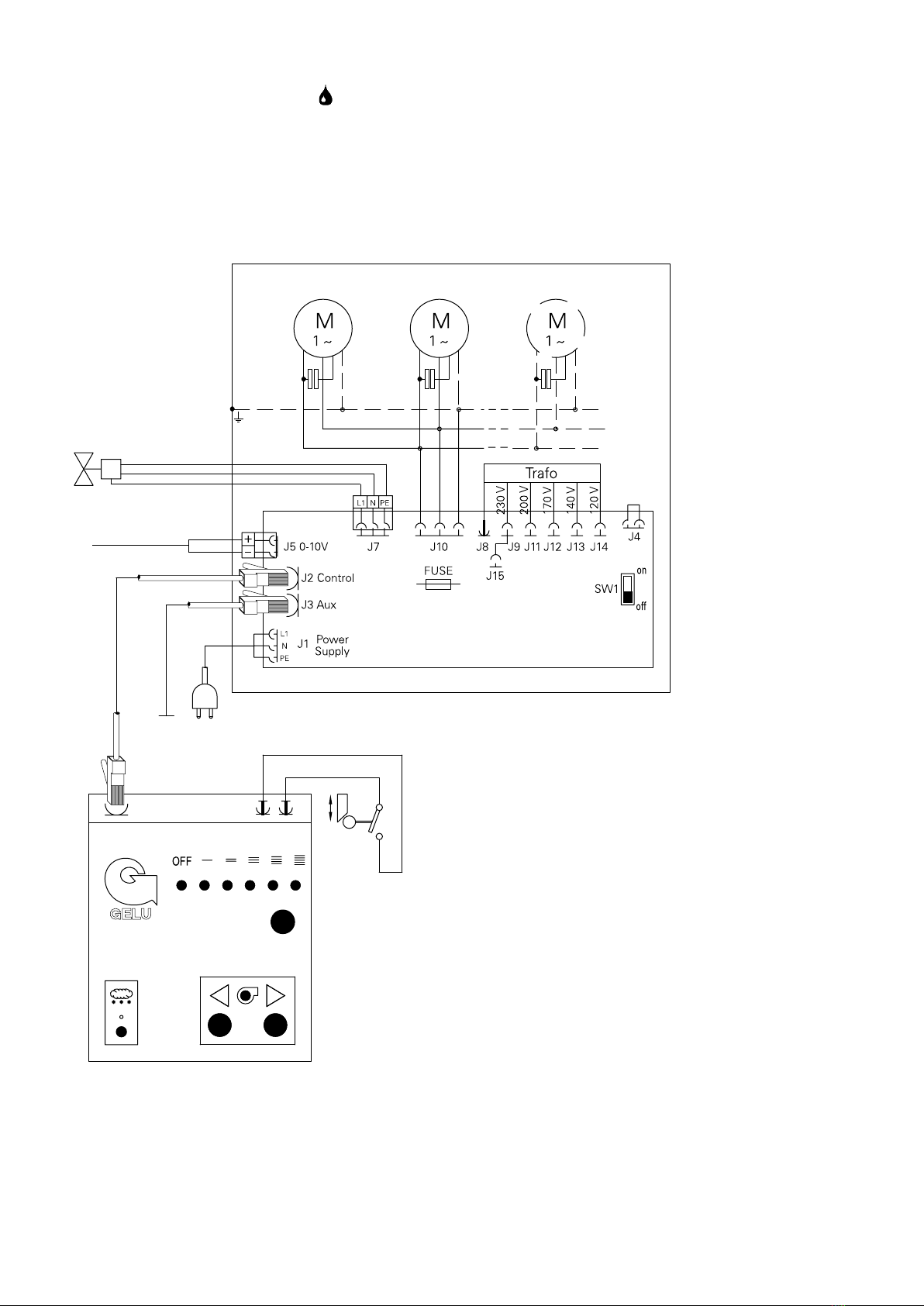

Wiring diagrams AZR W
Water control

Incoming / outgoing water temperature 80/60°C
Incoming water: 80°C*1 Air temp. in = +15°C Air temp. in = +20°C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return
water
[°C]
Water
flow
[l/s]
Output
[kW]
Air.temp.
out
[°C]
Water
flow
[l/s]
Output
[kW]
Air.temp.
out
[oC]
Water
flow
[l/s]
AZR1000 high 2700 13,7 46 0,09 23,3 41 0,28 21,0 43 0,26
med 2030 10,4 41 0,06 19,6 44 0,24 1 7, 7 46 0,22
low 1350 6,6 36 0,04 15,1 49 0,18 13,7 50 0,17
AZR1500 high 3600 18,4 32 0,09 34,6 44 0,42 31,3 46 0,38
med 2700 13,8 29 0,07 29,2 47 0,36 26,4 49 0,32
low 1800 9,4 27 0,04 22,5 53 0,27 20,4 54 0,25
AZR2000 high 5400 27,6 32 0,14 54,0 45 0,66 48,9 47 0,60
med 4050 20,5 29 0,10 45,4 49 0,55 41,2 51 0,50
low 2700 14,3 30 0,07 35,1 54 0,43 31,8 55 0,39
Incoming / outgoing water temperature 70/50°C
Incoming water: 70°C*1 Air temp. in = +15°C Air temp. in = +20°C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return
water
[°C]
Water
flow
[l/s]
Output
[kW]
Air.temp.
out
[°C]
Water
flow
[l/s]
Output
[kW]
Air.temp.
out
[oC]
Water
flow
[l/s]
AZR1000 high 2700 13,7 40 0,11 18,5 35 0,23 16,3 38 0,20
med 2030 10,3 36 0,07 15,6 38 0,19 13,7 40 0,17
low 1350 6,8 33 0,04 12,1 42 0,15 10,6 44 0,13
AZR1500 high 3600 18,2 35 0,13 27,8 38 0,34 24,5 40 0,30
med 2700 13,5 31 0,08 23,4 41 0,29 20,6 43 0,25
low 1800 9,2 28 0,05 18,1 45 0,22 16,0 47 0,19
AZR2000 high 5400 27,0 34 0,18 43,3 39 0,53 38,0 41 0,46
med 4050 20,2 31 0,12 36,5 42 0,44 32,0 44 0,39
low 2700 13,9 30 0,08 28,2 46 0,34 24,8 48 0,30
Incoming / outgoing water temperature 70/40°C
Incoming water: 70°C*1 Air temp. in = +15°C Air temp. in = +20°C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return
water
[°C]
Water
flow
[l/s]
Output
[kW]
Air.temp.
out
[°C]
Water
flow
[l/s]
Output
[kW]
Air.temp.
out
[oC]
Water
flow
[l/s]
AZR1000 high 2700 13,7 40 0,11 21,0 43 0,26 12,7 34 0,10
med 2030 10,3 36 0,07 1 7, 7 41 0,22 10,7 36 0,09
low 1350 6,8 33 0,04 13,7 45 0,17 8,3 38 0,07
AZR1500 high 3600 18,2 35 0,13 23,1 34 0,19 19,7 36 0,16
med 2700 13,5 31 0,08 19,5 37 0,16 16,6 38 0,13
low 1800 9,2 28 0,05 15,0 40 0,12 12,8 41 0,10
AZR2000 high 5400 27,0 34 0,18 35,5 35 0,29 30,2 37 0,24
med 4050 20,2 31 0,12 29,9 37 0,24 25,4 39 0,21
low 2700 13,9 30 0,08 23,1 41 0,19 19,6 42 0,16
Incoming / outgoing water temperature 60/40°C
Incoming water: 60°C*1 Air temp. in = +15°C Air temp. in = +20°C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return
water
[°C]
Water
flow
[l/s]
Output
[kW]
Air.temp.
out
[°C]
Water
flow
[l/s]
Output
[kW]
Air.temp.
out
[oC]
Water
flow
[l/s]
AZR1000 high 2700 13,9 44 0,21 13,9 30 0,17 11,6 33 0,14
med 2030 10,5 40 0,13 11,7 32 0,14 9,7 34 0,12
low 1350 6,9 35 0,07 9,0 35 0,11 7, 5 37 0,09
AZR1500 high 3600 18,0 38 0,20 21,0 32 0,26 1 7, 6 35 0,21
med 2700 13,7 35 0,13 1 7, 7 35 0,22 14,8 37 0,18
low 1800 9,2 31 0,08 13,7 38 0,17 11,5 39 0,14
AZR2000 high 5400 27,7 38 0,31 32,4 33 0,39 27,1 35 0,33
med 4050 20,3 34 0,19 27,3 35 0,33 22,8 37 0,28
low 2700 13,9 31 0,12 21,1 39 0,25 1 7, 7 40 0,21
Comfortline AZR E/W
7
Output charts water
*1) Air temperature in/out: 18 / 33 oC.

Comfortline AZR E/W
8
Pressure drop water
Water pressure drop over controls and valves
The pressure drop is calculated for an average temperature of 70°C (PVV 80/60).
For other water temperatures, the pressure drop is multiplied by the factor K.
Average temp. water °C 40 50 60 70 80 90
K 1,10 1,06 1,03 1,00 0,97 0,93
Water pressure drop over AZR water coil
Water flow [l/s]
Water flow [m³/h]
Pressure drop [kPa]
Pressure drop [bar]
AZR2000
AZR1500
AZR1000
0,01 0,1 1,0
0,01
0,1
0,7
101,00,1
70
10
1
V
V
0.01 0.1 1.0
0.01
0.1
0.7
101.00.1
70
10
1
Waterflow [m3/h]
Waterflow [l/s]
Pressuredrop [kPa]
Pressuredrop [bar]

Comfortline AZR E/W
9
Type Output*3
[kW]
Airflow
[m³/h]
∆t*¹,*³
[°C]
Sound
level*²
[dB(A)]
Voltage
[V]
Amperage
[A]
Weight
[kg]
AZR1000W 15,5 1350/2700 33/17 40/58 230 V~ 3,4 A 50
AZR1500W 20,6 1800/3600 34/17 41/59 230 V~ 4,5 A 80
AZR2000W 29,8 2700/5400 33/17 43/61 230 V~ 6,7 A 110
Technical specifications | AZR W
Protection class AZR E/W: IP23.
Technical specifications | AZR E
Type Output
steps
[kW]
Airflow
[m³/h]
∆t*¹
[°C]
Sound
level*²
[dB(A)]
Voltage
Amperage
(control)
Voltage
Amperage
(heat)
Weight
[kg]
AZR1000E 5/10/15 1350/2700 33/17 40/58 230 V~ / 3,4 A 400 V3~ / 22,0 A 50
AZR1500E 7,5/15/22,5 1800/3600 37,5/19 41/59 230 V~ / 4,5 A 400 V3~ / 32,5 A 80
AZR2000E 10/20/30 2700/5400 33/17 43/61 230 V~ / 6,7 A 400 V3~ / 43,5 A 110
GB
*1) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airflow.
*2) Conditions: Distance to the unit: 5 metres. Directional factor: 2. Equivalent absorption area: 200 m2.
*3) Applicable at water temperature 80/60 °C, air temperature, in +15 °C.

Comfortline AZR E/W
10
SE
Allmänna anvisningar
Läs noga igenom denna bruksanvisning före
installation och användning. Spara manualen
för framtida bruk.
Garantin gäller endast om Frico montage-
och bruksanvisning har följts och produkten
använts såsom däri är beskrivet.
Användningsområde
Luftridåaggregatet AZR levereras med
elvärme- eller varmvattenbatteri och är avsett
som skydd för entrédörrar och mindre portar
upp till 3,5 meters höjd.
AZR monteras dold i undertak ovanför
entrén.
Kapslingklass: IP23.
Funktion
Luften sugs in underifrån och blåses ut
neråt så att den skärmar av öppningen och
minimerar värmeläckage genom den. För
bästa ridåverkan ska aggregaten täcka hela
öppningens bredd.
Gallret som riktar luften är justerbart och
vrids normalt något utåt så att luftstrålen
hindrar den inkommande kalla luften.
Lufthastigheten justeras till önskat luftflöde.
Luftridåns effektivitet beror på hur stor
belastningen är på den aktuella porten.
Observera att undertryck i lokalen
försämrar luftridåns effektivitet väsentligt.
Ventilationen bör därför vara balanserad!
Montering
AZR monteras horisontellt med
utblåsriktningen nedåt så nära porten som
möjligt, dold i undertak. Det enda som syns
är underdelen av apparaten som ligger i nivå
med undertaket.
Se till att serviceluckan är åtkomlig och kan
öppnas helt.
1.Upphängningsbultarna (M8) medföljer vid
transport.
2.Häng upp på aggregatet med hjälp av dessa
bultar (M8) enligt figur 2 på s.3.
3.Justera höjden med muttern som medföljer
vid leverans, så att ramen är i nivå med
undertaket. Lås sedan muttern.
Elinstallation
Installationen, som ska föregås av en allpolig
brytare med ett brytavstånd om minst
3mm, ska utföras av behörig installatör och
i enlighet med denna bruksanvisning samt
gällande föreskrifter.
1.Serviceluckan öppnas genom att lossa
skruvarna på aggregatets undersida.
2.Aggregatet ansluts via hål på aggregatets
sida. Använda kabelgenomföringar måste
säkerställa kravet på kapslingsklass.
Gäller endast AZR E
Anslutning görs med kabel av typ EKK,
EKLK eller motsvarande. Använda
kabelgenomföringar måste säkerställa kravet
på kapslingsklass.
Ty p Effekt
[kW]
Spänning
[V]
Minimiarea
[mm2]
AZR1000E 15 400V3~ 6
AZR1500E 22,5 400V3~ 10
AZR2000E 30 400V3~ 16
Anslutning av vattenbatteri (AZR W)
Installationen skall utföras av behörig
installatör.
Vattenbatteriet består av kopparrör med
flänsar av aluminium och är avsett att
användas i ett slutet system. Batteriet får inte
anslutas till färskt eller syresatt vatten.
Aggregatet ansluts via hål på aggregatets
sida(DN20, 3/4", invändig gänga).
Anslutningarna till batteriet ska förses
med avstängningsventiler för att möjliggöra
problemfri demontering.
lnjustering av luftridån och luftström
Luftstrålens riktning och hastighet ska
justeras med hänsyn till belastningen på
porten. Tryckkrafter påverkar luftströmmen
så att den böjer av inåt i lokalen (vid
uppvärmd lokal och kall uteluft).
Luftströmmen bör därför riktas utåt för att
stå emot belastningen. Generellt kan sägas att
ju större belastning desto större vinkel krävs.
Montage- och bruksanvisning

Comfortline AZR E/W
11
SE
Grundinställning varvtal
Fläkthastigheten då porten är öppen ställs in
med hjälp av varvtalsregleringen. Observera
att utblåsriktning och varvtal kan behöva
finjusteras beroende på portens belastning.
Filter (AZR W)
Batteriets lamellavstånd i kombination med
håldiametern i insugsgallret skyddar mot
nedsmutsning och igensättning och gör ett
separat filter överflödigt.
Service, reparation och skötsel
Vid all service, reparation och underhåll gör
först enligt följande:
1.Bryt strömmen.
2.Serviceluckan öppnas genom att lossa
skruvarna på aggregatets undersida.
Skötsel
Eftersom fläktarnas motorer och övriga
komponenter är underhållsfria krävs inget
annat underhåll än regelbunden rengöring,
hur ofta beror på de lokala omständigheterna
dock minst två gånger per år. Insugs- och
utblåsgaller, fläkthjul och element kan
dammsugas eller torkas av med torr trasa. Vid
dammsugning använd borste för att inte skada
ömtåliga delar. Undvik starkt basiska eller
syrahaltiga rengöringsmedel.
Överhettning
Luftridåaggregat med elvärme är försett med
temperaturbegränsare. Om den har löst ut pga
överhettning, återställs den på följande sätt:
1.Bryt strömmen med den allpoliga brytaren.
2.Låt elbatteriet svalna.
3.Fastställ orsaken och åtgärda felet som
orsakade överhettningen.
Återställning görs på följande sätt:
1.Bryt strömmen till luftridåaggregatet.
2.Låt elbatteriet svalna.
3.Koppla in luftridåaggregatet igen.
Motorerna, i alla luftridåaggregaten, har
en inbyggd termokontakt till skydd mot
överhettning. Återställningen av denna sker
automatiskt då motorn har svalnat.
Fläktbyte
1.Undersök vilken av fläktarna som inte
fungerar.
2.Lossa kablarna till fläkten.
3.Lossa fläktens fästskruvar och lyft ut
fläkten.
4.Montera den nya fläkten enligt ovanstående
i omvänd ordning.
Byte av elbatteri/batteri (AZR E)
1.Märk och lossa kablarna till elelementet/
batteriet.
2.Lossa fästskruvarna som låser elelementet/
batteriet i aggregatet och lyft ut
elelementet/batteriet.
3.Montera det nya elelementet/batteriet enligt
ovanstående i omvänd ordning.
Byte av vattenbatteri (AZR W)
1.Stäng av vattentillförseln till aggregatet.
2.Lossa anslutningarna till vattenbatteriet.
3.Lossa fästskruvarna som låser batteriet i
aggregatet och lyft ut batteriet.
4.Montera det nya batteriet enligt
ovanstående i omvänd ordning.
Tömning av vattenbatteriet (AZRW)
Tömningsventilen sitter undertill på
batteriet på anslutningssidan. Den nås via
serviceluckan.
Felsökning
Om fläktarna inte går eller inte blåser
tillräckligt, kontrollera följande:
• Att manöverspänning finns fram till
aggregatet; kontrollera säkringar,
arbetsbrytare, eventuellt kopplingsur/
termostat som startar/stoppar
aggregatet.
• Att eventuell varvtalsreglering är rätt
inställd.
• Att eventuell gränslägesbrytare
fungerar.
• Att motorernas termokontakt inte har
löst ut.
• Att insugsgallret/filtret inte är smutsigt.
Om det inte blåser varmt, kontrollera
följande:

Comfortline AZR E/W
12
SE
• Kontrollera att inställningar av
termostat, brytare etc är ställda så att
apparaten kan förväntas ge värme.
För aggregat med elvärme kontrollera även
följande:
• Att spänning finns fram till
elvärmebatteriet; kontrollera säkringar
och eventuell arbetsbrytare.
• Att överhettningsskyddet inte har löst
ut.
För aggregat med vattenbatteri kontrollera
även följande:
• Att vattenbatteriet är avluftat.
• Att vattenflödet är tillräckligt.
• Att inkommande vatten är tillräckligt
varmt.
Om felet inte kan avhjälpas, tag kontakt med
behörig servicetekniker.
Jordfelsbrytare
(gäller aggregat med elvärme)
Om installationen är skyddad av
jordfelsbrytare och denna löser ut vid
inkopplingen av elaggregat kan detta bero på
fukt i värmeelementen. När ett aggregat som
innehåller värmeelement inte använts under
en längre tid eller lagrats i fuktig miljö kan
fukt tränga in.
Detta är inte att betrakta som ett fel
utan åtgärdas enklast genom att tillfälligt
låta aggregatet matas utan föregående
jordfelsbrytare så att elementen torkar.
Torktiden kan variera från någon timma
till ett par dygn. l förebyggande syfte är det
lämpligt att anläggningen tas i drift kortare
stunder under längre användningsuppehåll.
Säkerhet
• Säkerställattområdetkringapparatens
insugs- och utblåsgaller hålls fritt från
material som kan hindra luftströmmen
genom apparaten!
•Apparaten kan vid drift ha heta ytor!
• Apparatenfårejövertäckashelteller
delvis med kläder eller dylikt material, då
överhettning av apparaten kan medföra
brandfara! (AZR E)
• Dennaproduktärinteavseddatt
användas av barn eller personer med
nedsatt fysisk eller mental förmåga eller
brist på erfarenhet och kunskap, om
inte anvisningar angående produktens
användning har getts av person med
ansvar för deras säkerhet eller att denna
person övervakar handhavandet. Barn
skall hållas under uppsikt så att de inte
kan leka med produkten.
Tekniska data finns på s.9.
Reglering, se nästa sida.

Comfortline AZR E/W
13
SE
Reglering
D700e
Regleringen styr den anslutna luftridåns olika
fläktläge och värmesteg.
Om agregatet är avstängd väljs fläktläge 1 med
ett tryck på knappen ”FAN SELECT”. Med
ytterligare tryck på denna knapp väljs nästa
högre fläktsteg.
När fläktsteg 3 har nåtts, stegar man nedåt i
fläktsteg med ytterligare på denna knapp. Om
knappen trycks en gång till efter att fläktsteg
1 har nåtts stängs agregatet av. Det inställda
fläktläget visas med en lysdiod. När agregatet
är avstängt lyser lysdioden ”OFF”.
Efter att fläktläget har valts kan man välja
värmesteg genom att trycka på knappen
”HEATING SELECT”. Precis som med
fläktläge väljer man nästa värmesteg genom
ytterligare tryck. Det är inte möjligt att välja
ett värmesteg som är högre än fläktläget.
Om man, till exempel, när värmesteg 3 och
fläktläge 3 har valts, sänker fläktläge från 3 till
2, kommer även värmesteget att sänkas från
3 till 2. Valt värmesteg visas med en lysdiod.
Lysdioden ”OFF” lyser när inget värmesteg
har valts.
Om en signal från eftergångstermostaten
detekteras efter att luftridån stängts av startas
fläktarna igen och körs tills ridån har svalnat.
Att eftergångstiden är aktiv indikeras genom
att lysdioden för fläktsteg 3 blinkar.
Reglering
D705IR
Manuell styrning
Kontrollboxen har 2 knappar för att höja
och sänka respektive steginställning för
fläkthastigheten, 0-1-2-3-4-5. Det valda steget
visas med LED-indikering.
Om en magnetventil eller en elektrisk
motor ventil är inkopplad till luftridåns
interna kretskort, kan den tredje knappen
kontrollera sommar/vinter (värme av/på)
läget. Om fläktarna är avstängda genom att
välja fläktsteg 0/Off, så bryts värmetillförseln
av automatiskt. Värmen tillförs igen när en
fläkthastighet är vald.
Likadana knappar finns på IR-fjärrkontrollen,
IR01 (Tillbehör som finns tillgängligt på vissa
marknader).
Automatisk styrning
Kontrollboxen är utrustad med en potentialfri
kontakt, vilket möjliggör att lufridån
kan styras automatiskt med hjälp av en
dörrkontakt, rumstermostat eller ett BMS
system.
Enheten är i drift när dörren är öppen,
när rumstermostaten eller antingen BMS
systemet skickar en startsignal, då öppnas
den potetntialfria kontakten, erfordelig
fläkthastighet kan aktiveras på kontrollen.
Inne i kontrollboxen kan man genom en DIP-
switch justera den potentialfria kontaktens
funktion när den är stängd, genom att den
antingen helt stänger av enheten eller är i
drift på lågfart.
Switchen är i On position: Lufridån skiftar
mellan On/Off.
Switchen i Off position: Luftridån skiftar
mellan lågfart/högfart.
För att undvika frekvent byte av
fläkthastigheten kan en eftergångstid ställas in
(15-75 s).

Comfortline AZR E/W
14
SE
VR 20/25, ventilsats
Används för reglering av vattenflödet till
vattenvärmda aggregat.
Ventilsatsen består av följande:
• AV20/25,avstängningsventil
• JVF20/25,injusteringsventil
• TRV20/25,trevägsventil
• BPV10,by-passventil
• SD20,ställdonon/off230V~
(mjukstängande)
Avstängningsventilen (AV20/25) består av en
kulventil som antingen är öppen eller stängd
och används för att kunna stänga av flödet,
t.ex. vid service. Med injusteringsventilen
kan flödet finjusteras manuellt eller stängas
av helt. Det injusterade vattenflödet kan
avläsas direkt på ventilen. JVF20 har kv-
värde 3,5 och JVF25 har kv-värde 5,5.
Om trevägsventilen (TRV20/25) är stängd,
passerar ett lågt flöde genom by-passventilen
(BPV10) för att det alltid ska finnas varmt
vatten i värmebatteriet. Detta för att ge en
snabb värmetillförsel t.ex. när en port öppnas
samt för ett visst frysskydd. Ställdonet (SD20)
reglerar värmetillförseln on/off. Ventilsatsen
finns med två olika dimensioner på
ventilerna. VR20 har DN20 (3/4”) och VR25
har DN25 (1”).
By-passventilen har DN10 (3/8”).
Illustration s.4.
SD20, ställdon
on/off230V~(mjukstängande)
För reglering av värmetillförseln. Arbetar
on/off. Cykel-tiden mellan stängt och öppet
på fem sekunder förhindrar tryckslag i
rörsystemet. Kapslingsklass: IP40.
TVV20/25ochSD20gerenenklarevariant
av vattenreglering, utan möjligheter att
justera eller stänga av vattenflödet vid t.ex.
service.
Illustration s.4.
TE3434
Flexibel slang, längd 0,8 meter, för
vattenanslutna aggregat (det behövs två
slangar till varje aggregat) med utvändig gänga
3/4" (DN20) i ena änden och kopplingsmutter
med invändig gänga 3/4" (DN20) i den andra.
TVV20/25, 2-vägs reglerventil
TVV20 har dimension DN20 (3/4”) och
TVV25 dimension DN25 (1”). Tryckklass
PN16. Maximalt tryck 2 MPa (20 bar).
Maximalt tryckfall TVV20: 100 kPa (0,1 bar)
Maximalt tryckfall TVV25: 62 kPa (0,062 bar)
Kv-värdet är ställbart i tre lägen:
Vattenreglering
Pos 1 Pos 2 Pos 3
TVV20 kv 1,6 kv 2,5 kv 3,5
TVV25 kv 2,5 kv 4,0 kv 5,5

Comfortline AZR E/W
15
GB
General Instructions
Read these instructions carefully before
installation and use. Keep this manual for
future reference.
The guarantee is only valid if the units
are used in the manner intended by the
manufacturer and in accordance with the
Frico mounting and operating instructions.
Application area
The Comfortline AZR air curtain unit is
supplied with electrical heating or hot water
coil and is intended for installation above
entrances and smaller doors up to 3.5 metres
in height.
AZR is recessed in false ceilings above
entrances.
Protection class above roof: IP23,
Operation
Air is drawn in from underneath and blown
out downwards towards the entrance so that
it shields the door opening and minimises
heat loss. To get the best curtain effect the
unit must extend the full width of the door
opening.
The grille for directing exhaust air is
adjustable and is normally angled outwards to
achieve the best protection against incoming
cold air.
The air speed is adjusted to the desired
airflow.
The efficiency of the air curtain(s) depends
on the air temperature, pressure differences
across the doorway and any wind pressure.
NOTE! Negative pressure in the building
considerably reduces the efficiency of the air
curtain. The ventilation should therefore be
balanced!
Installation
AZR unit is installed horizontally with the
supply air grille facing downwards as close to
the door as possible, concealed in the false
ceiling. The only visible part of the unit is the
underside that is level with the ceiling.
Ensure that the service hatch is accessible
and can be fully opened.
1.The mounting bolts (M8) will be included in
the delivery.
2.Hang up the unit with the bolts (M8)
according to figure 2 on p.3.
3.Adjust the height using the nut so that the
frame is on the same level as the ceiling.
Lock using the nut.
Electrical installation
The air curtain(s) should only be wired by a
competent electrician and in accordance with
the latest edition of IEE wiring regulations.
1.The service hatch is opened by screwing off
the screws on lower body of the unit .
2.The unit is supplied through holes on the
side of the unit. The cable glands used must
meet the protection class requirements.
Only applies to AZR E
Connections are made using EKK, EKLK
or corresponding type cables. The cable
glands used must meet the protection class
requirements.
Type Output
[kW] Voltage [V] Minimum area
[mm2]
AZR1000E 15 400V3~ 6
AZR1500E 22,5 400V3~ 10
AZR2000E 30 400V3~ 16
Connecting the water coil (AZRW)
The installation must be carried out by an
authorised installer.
The water coil has copper tubes with
aluminium fins and is suitable for connection
to a closed water heating system. The heating
coil must not be connected to a mains
pressure water system or an open water
system.
The unit is supplied through holes on the
side of the unit (DN20, 3/4”).
The connections to the heating coil must be
equipped with shut off valves to allow problem
free removal.
Assembly and operating instructions

Comfortline AZR E/W
16
GB
Adjustment of the air curtain and air flow
The direction and speed of the air flow should
be adjusted considering the load on the
opening. Pressure forces affect the air stream
and make it bend inwards into the premises
(when the premises are heated and the
outdoor air is cold).
The air stream should therefore be directed
outwards to withstand the load. Generally
speaking, the higher the load, the greater the
angle that is needed.
Basic setting fan speed
The fan speed when the door is open is set
using the speed control. Note that the air flow
direction and speed may need fine adjustment
depending on the loading of the door.
Filter (AZR W)
The heat coil fin distance, in combination
with the hole diameter of the intake grille,
protects against dirt and blockage and makes
a separate filter unnecessary.
Service, repairs and maintenance
For all service, repair and maintenance first
carry out the following:
1.Disconnect the power supply.
2.The service hatch is opened by screwing off
the screws on the underside of the unit.
Maintenance
Since fan motors and other components are
maintenance free, no maintenance other than
cleaning is necessary. The level of cleaning
can vary depending on local conditions.
Undertake cleaning at least twice a year. Inlet
and exhaust grilles, impeller and elements
can be vacuum cleaned or wiped using a
damp cloth. Use a brush when vacuuming
to prevent damaging sensitive parts. Avoid
the use of strong alkaline or acidic cleaning
agents.
Overheating
The air curtain unit with electric heater is
equipped with an overheat protector. If it is
deployed due to overheating, reset as follows:
1.Disconnect the electricity with the fully
isolated switch.
2.Allow the electrical coil to cool.
3.Determine the cause of overheating and
rectify the fault.
Reset is performed as follows:
1.Disconnect the power supply.
2.Allow the electrical coil to cool.
3.Reconnect the air curtain again.
All motors are equipped with an integral
thermal safety cut-out. This will operate,
stopping the air curtain should the motor
temperature rise too high. The cut-out
will automatically reset when the motor
temperature has returned to within the
motor's operating limits.
Fan replacement
1.Determine which of the fans is not
functioning.
2.Disconnect the cables to the relevant fan.
3.Remove the screws securing the fan and lift
the fan out.
4.Install the new fan as above in reverse
order.
Replacing the electric coil (AZR E)
1.Mark and disconnect the cables to the
electric coil.
2.Remove the mounting screws securing the
coil in the unit and lift the coil out.
3.Install the new coil in reverse order to the
above.
Replacing the water coil (AZRW)
1.Shut off the water supply to the unit.
2.Disconnect the connections to the water
coil.
3.Remove the mounting screws securing the
coil in the unit and lift the coil out.
4.Install the new coil in reverse order to the
above.
Draining the water coil (AZR W)
The drain valve is on the underside of the coil
on the connector side. It can be accessed via
the service hatch.
Trouble shooting
If the fans are stationary, check the following:

Comfortline AZR E/W
17
GB
1.Operating power supply to the unit;
check fuses, circuit-breaker, time switch/
thermostat (if any) that starts and stops the
unit.
2.That the air flow selector is correctly set.
3.That the position limit switch is working.
4. That the overheat protection for the motors
has not been deployed.
5.That the intake grille is not dirty.
AZR E
If there is no heat, check the following:
1.Power supply to electric heater coil; check
fuses and circuit-breaker (if any).
2.That the heat demand exists; check
thermostat settings and actual temperature.
3.That the intake grille is not dirty.
AZR W
If there is no heat, check the following:
1.That there is hot water to the water
coil. (Check the circulation pump - if
applicable.)
2.That the heat demand exists; check
thermostat settings and actual temperature.
3.That the intake grille is not dirty.
If the fault cannot be rectified, please contact
a qualified service technician.
Safety cut-out
(applies to units with electric heater)
If the installation is protected by means of a
safety cut-out, which trips when the appliance
is connected, this may be due to moisture
in the heating element. When an appliance
containing a heater element, has not been
used for a long period and is stored in a damp
environment, moisture can enter the element.
This should not be seen as a fault, but is
simply rectified by connecting the appliance
to the mains supply via a socket without a
safety cut-out, so that the moisture can be
driven out of the element. The drying time
can vary from a few hours to a few days.
As a preventive measure the unit should
occasionally be run for a short time when it is
not being used for extended periods of time.
Safety
• Keeptheareasaroundtheairintake
and exhaust grilles free from possible
obstructions!
• Duringoperationthesurfacesoftheunit
are hot!
• Theunitmustnotbefullyorpartially
covered with clothing, or similar
materials, as overheating can result in a
fire risk! (AZR E)
Technical data is on p. 9.
Regulation, see next page.

Comfortline AZR E/W
18
GB
Regulation
D700E
This regulator controls the various ventilation
D700e Standard regulation for electrically
heated units
•Thisregulatorcontrolsthevarious
ventilation and heating stages of the
connected air curtain directly.
•Iftheunitisswitchedoff,fanstage1
is switched on by pushing button “FAN
SELECT”. By pushing this button again the
next higher fan stage is switched on.
•Afterreachingfanstage3thefanstagesare
switched back down by pushing this button
again. When fan stage 1 is reached and the
button is pushed again the unit is switched
off. The set fan stage is indicated by an LED.
When the unit is switched off the LED "OFF"
is lit.
•Aftersettingaventilationstage,itispossible
to set a heating stage by pushing button
“HEATING SELECT”. Here, to the next higher
heating stage is set by pushing this button
again. It is not possible to set a heating stage
which is higher than the set ventilation stage.
•If,forexample,whenheatingstage3and
ventilation stage 3 are set, the ventilation
stage is switched back from 3 to 2, the heating
stage is automatically also switched from
stage 3 to stage 2. The set heating stage is
indicated by an LED. The LED "OFF" is lit
when no heating stage is set.
•Shouldtherebeasignalfromthefollow-
up thermostat after switching off the unit,
the fans are switched on again until the unit
is cooled down. This follow-up function is
indicated by blinking of LED fan stage 3.
Regulation
D705IR
Manual control
The controller has 2 buttons for up and down
respectively, for setting the steps 0-1-2-3-4-5,
controlling the air volume. The set step is
shown with LED-lights.
If a solenoid valve or thermo-electrical
actuator is connected to the internal PC-
board of the air curtain the third button can
control the summer/winter (off/on) switching
of the heating medium supply. If the fans are
shut off by selecting step 0 / OFF the heating
medium supply is automatically closed. It is
opened again when the unit is started again.
The same buttons can be found on the IR-
remote controller IR01 (accessory on some
markets).
Automatic control
The controller is equipped with a terminal for
a potential free contact through which the air
curtain can be automatically controlled, i.e.
with a door contact, a room thermostat or a
BMS system.
When the unit is to run, when the door is
open or when either a room thermostat or
BMS is giving a start signal, the potential free
contact should be open and the required fan
step can be set on the controller.
The controller can be adjusted through a DIP-
switch inside the controller whether to shut
off completely or to run on lowest speed when
the potential free contact closes.
Switch in position On: Air curtain switches
on/off.
Switch in position Off: Air curtains switches
between low/high speed.
To avoid frequent switching of the fan speed
an overrun time between 15 and 75 s can be
set on the controller.

Comfortline AZR E/W
19
GB
VR20/25, set of valves
Used to control the water supply to water
heated units.
The valve set consists of the following:
• AV20/25,stopvalve
• JVF20/25,adjustmentvalve
• TRV20/25,3-waycontrolvalve
• BPV10,bypassvalve
• SD20,actuatoron/off230V~(softclosing)
The stop valve (AV20/25) consists of a ball
valve which is either open or closed and is
used to shut off the flow, when servicing for
example. The adjustment valve can be used
to finely adjust or shut off the water flow
manually. The adjusted water flow can be
read directly off the valve. JVF20 has a kv
value of 3.5 and JVF25 has a kv value of 5.5.
If the three way valve (TRV20/25) is closed,
a low flow passes through the by-pass valve
(BPV10) so that there is always warm water
in the water coil. This is to provide quick
heat supply when a door is opened but also to
provide a degree of frost protection. Actuator
(SD20) controls the heat supply on/off. The
valve set has two different sizes in the valves.
VR20 is DN20 (3/4") and VR25 is DN25 (1").
The by-pass valve is DN10 (3/8").
See illustrations page 4.
SD20, actuator
on/off230V~(softclosing)
For control of the water supply. Works on/off.
A 5 second cycle of opening and closing of the
valve prevents sudden pressure changes in
the pipe system. Protection class: IP40.
TVV20/25andSD20giveasimpliedvariant
of water control without the possibillity to
adjust or shut down the water flow (for
mainteneance or replacemnet of coil).
See illustrations page 4.
TE3434
Flexible hose, length 0.8 metres, for water
connected units (two hoses are required for
each unit) with 3/4" (DN20) external thread
at one end and a connection nut with 3/4"
(DN20) internal thread at the other.
TVV20/25, 2-way control valve
TVV20 is DN20 (3/4”) in size and TVV25
is DN25 (1”) in size. Pressure class PN16.
Maximum Pressure 2 MPa (20 bar).
Maximum pressure drop TVV20: 100 kPa (0.1
bar)
Maximum pressure drop TVV25: 62 kPa
(0.062 bar)
The Kv value can be set to three positions:
Water control
Pos 1 Pos 2 Pos 3
TVV20 kv 1.6 kv 2.5 kv 3.5
TVV25 kv 2.5 kv 4.0 kv 5.5

For latest updated information, see: www.frico.se
Art.no AZR, 20080514 HM
Main office
Frico AB Tel: [phone]
Box 102 Fax: [phone]
SE-433 22 Partille [email protected]
Sweden www.frico.se
Norway
Frico AS Tel: [phone]
P.B 82 Alnabru Fax: [phone]
NO-0614 Oslo [email protected]
Norway www.frico.no
France
Frico SAS Tel: [phone]
53 avenue Carnot Fax: [phone]
69250 Neuville sur Saône [email protected]
France www.frico.fr
Spain
Frico repr. office in Spain Tel: [phone]
C/. Cabeza de hierro, 39 Fax: [phone]
ES-28880 Meco [email protected]
Spain www.frico.se
United Kingdom
Frico Limited Tel: [phone]
72 Cheston Road Fax: [phone]
B7 5EJ [email protected]
UK-Birmingham www.frico.co.uk
United Kingdom
Russia
Frico repr. office in Russia Tel: [phone]
Lavrov per. 6 [phone]
RU-109044 Moscow Fax: [phone]
Russia [email protected]u
www.frico.se
China
Frico repr. office in China Tel: [phone]
Rm 702, Modern Comm. Build. Fax:[phone]
201, New Jin qiao Rd [email protected]
201206 Shanghai www.frico.com.cn
P.R. China
Austria
Frico GmbH AT Tel: [phone]
Kolpingstraße 14
1232 Wien offi[email protected]
Austria www.fricogmbh.at
Switzerland
Gutekunst AG Tel: [phone] (nat)
Baselstrasse 22 Fax: [phone] (nat)
CH-4144 Arlesheim [email protected]h
Switzerland www.gutekunst-ag.ch
