FriFri Eco 4 User manual

Cooking Systems with Oil
frifri aro SA
Chemin de St. Joux
CH-2520 La Neuveville
Tel [phone]
Fax [phone]
[email protected]
www.frifri.com
European Service
and Logisitcs
Center frifri
Hauptstrasse 196
D-79739 Schwörstadt
Tel [phone]
Fax [phone]
Mode d’emploi Eco 4
Bedienungsanleitung Eco 6
Istruzioni per l’uso Eco 4+4
Operation manual Eco 6+6
Modo de empleo

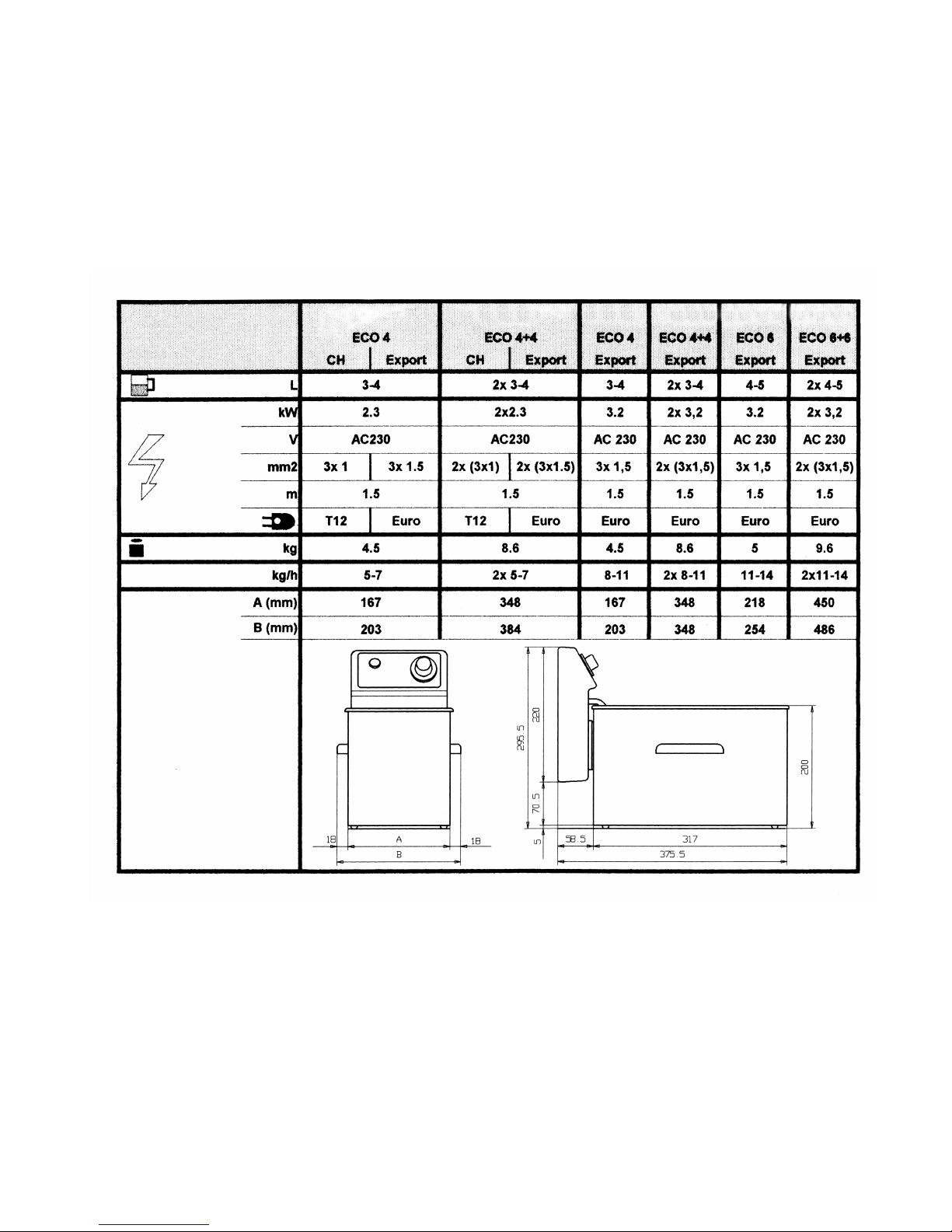

Spécifications techniques
Technische Daten
Dati tecnici
Technical data
Caracterίsticas técnicas

FRANCAIS
Utilisation de l'appareil
Remplir la cuve d'huile ou faire fondre la graisse (voir illustration)
1. Retirer le couvercle (1) de l'appareil
2. Sortir le panier (2)
3. Remplir la cuve (3) jusqu'au niveau MAX avec de l'huile ou de la graisse liquide.
Remarque:
Lors du premier emploi de graisse, celle-ci doit être préalablement fondue dans un récipient séparé. Pour les
utilisations suivantes, procéder comme suit:
1. Faire quelques trous dans la graisse figée, jusqu'au niveau du corps de chauffe.
2. Régler le thermostat sur 100°C au maximum, chauffer pendant une minute, puis remettre le thermostat sur la
position 0. Répéter cette opération jusqu'à ce que la graisse se soit liquéfiée.
Sélection de la température
Tourner le thermostat de réglage (6) sur la température désirée. La lampe témoin orange (7) s'allume, lorsque celle-
ci s'éteint, la friteuse est prête à l'emploi.
Température stand-by
Lors d'arrêts prolongés d'utilisation, réduire la température à 100°C pour économiser l'énergie et ménager l'huile ou
la graisse.
La cuisson
1. Mettre les aliments dans le panier (2). Bien secouer les produits surgelés (hors de la friteuse)
2. Poser le panier (2) dans l'huile
3. Dès que les aliments sont rissolés à souhait, soulever le panier (2) et le suspendre au crochet de la cuve pour
égoutter la friture.
Remarques:
Ne remplir le panier (2) qu'à moitié: Eco4 = 500 g, Eco6 = 750 g
Un remplissage trop conséquent ou avec des aliments mouillés (par ex. surgelés couverts de glace) fait mousser
l'huile. La qualité de la friture diminue ! Si l'huile ou la graisse devaient s'enflammer, mettre immédiatement le
couvercle de la friteuse sur la cuve et retirer la fiche électrique. Des appareils adéquats tels que extincteurs
spécifiques (Halon) ou couverture anti-feu doivent être à disposition immédiate.
Une huile souillée s'enflamme plus rapidement et favorise le débordement de la mousse.
Ne jamais utiliser d'eau pour éteindre les flammes !
Important:
- La friteuse doit rester sous surveillance constante.
- Ne pas enclencher la friteuse si elle ne contient pas de matière grasse.
- Après utilisation, déclencher la friteuse et attendre que l'huile ou la graisse soit refroidie avant de
remettre le couvercle.
- Transport de la friteuse:
Enlever la fiche. Empoigner solidement des deux côtés (4) et soulever avec précaution.
Attention !
Huile bouillante: risques de brûlures ! Attendre que la friteuse soit froide avant de
la déplacer ou de la transporter. La friteuse doit être utilisée sans couvercle.
Entretien
Avant d'entreprendre des travaux d'entretien, retirer la fiche.
Il est conseillé de mettre des gants pour éviter des brûlures causées par l'huile, les parties métalliques ou les
poignées bouillantes.

Filtrage de l'huile ou de la graisse
L'huile ou la graisse doivent être filtrées quotidiennement comme suit:
1. Régler la température de l'huile à 100-130°C.
2. Retirer le panier (2).
3. Relever le boîtier de commande (5).
4. Retirer la cuve (3). Attention: la cuve est chaude. Filtrer l'huile à 100-130°C.
5. Reverser l'huile ou la graisse dans la cuve (3) et, si nécessaire, compléter jusqu'au niveau MAX.
6. Remettre le boîtier de commande (5) en place.
Important:
L'huile usée doit être récupérée selon les prescriptions locales et ne doit en aucun cas être versée dans les
canalisations.
Nettoyage
Un nettoyage régulier augmente la durée de vie de la friteuse et améliore la qualité de la friture. Il est donc
recommandé de la nettoyer quotidiennement comme suit:
1. Retirer le panier (2), sortir le boîtier de commande (5) avec les corps de chauffe, retirer la cuve (3) et la vider.
2. Nettoyer les corps de chauffe et la cuve à l'eau chaude additionnée d'un détergent doux.
Important:
- Ne pas gicler le boîtier de commande pour le nettoyer
- Nettoyer les éléments de chauffe (8) avec une brosse normale (pas de brosse métallique). Ne pas
endommager la sonde du thermostat.
- Eviter de porter des coups aux corps de chauffe.
Service après-vente
En cas de dérangement, adressez-vous à votre revendeur.
Avant de demander un monteur, veuillez contrôler les points suivants:
1. Le fusible du secteur est-il défectueux ?
2. La fiche du secteur (11) est-elle branchée ?
3. Le câble de raccordement (11) est-il en ordre ?
4. Thermostat de sécurité (9).
Celui-ci peut se déclencher pour les raisons suivantes:
- Manque d'huile ou de graisse dans la cuve.
- Corps de chauffe enclenchés trop longtemps pendant la fonte de la graisse.
Réenclenchement du thermostat de sécurité:
- Laisser refroidir la matière grasse jusqu'à env. 170°C; évent. en rajouter.
Attention: le thermostat de sécurité ne peut être réenclenché qu'à partir de cette température. Pour le
réenclenchement enfoncer le bouton rouge à fond (voir illustration)
5. Le boîtier de commande est-il croché correctement ? L'interrupteur de sécurité (10) est-il enclenché ?
Instructions pour l'installation
1. Ne pas installer l'appareil sur une surface ou contre un mur inflammable.
2. Aucun dégagement n'est nécessaire autour de l'appareil.
3. Emission de bruit de l'appareil: <70 db (A).
Raccordement électrique
Le raccordement et la mise en service doivent être faits par une personne compétente. Il doit se faire comme suit:
1. Vérifier que les caractéristiques du réseau (voltage et fréquence) correspondent
aux indications de la plaque (12) signalétique de l'appareil.
2. La friteuse n'a pas d'interrupteur principal.
Le câble de raccordement est muni d'une fiche européenne.
En cas de non utilisation prolongée de la friteuse, sortez la fiche (11) de la prise.

DEUTSCH
Bedienung
Oel einfüllen oder Fett schmelzen (siehe Abbildung)
1. Deckel (1) vom Gerät abheben
2. Korb (2) herausnehmen
3. Behälter (3) bis zur Markierung "MAX" mit Oel oder flüssigem Fett füllen.
Hinweis:
Bei Verwendung von Fett ist dies in einem separaten Behälter zu verflüssigen.
Bei weiteren Fritiervorgängen mit erstarrtem Fett:
1. Einige Löcher bis auf die Heizkörper in das Fett drücken.
2. Regelthermostat auf max. 100°C drehen, eine Minute aufheizen lassen, dann
zurückstellen auf 0°C. Vorgang wiederholen, bis sich das Fett verflüssigt hat.
Wahl der Fritiertemperatur
Regelthermostat-Knopf (6) auf gewünschte Temperatur drehen, orange Lampe (7) leuchtet auf, sobald diese erlischt,
kann mit dem Fritieren begonnen werden.
Bereitschaftstemperatur
Um Energie zu sparen und um das Oel/Fett zu schonen, sollte bei längeren Betriebsunterbrüchen die Temperatur
auf 100°C reduziert werden.
Fritieren
1. Fritiergut in Korb (2) einfüllen, falls tiefgefroren, gut abschütteln.
2. Korb (2) in Oel eintauchen
3. Sobald das Fritiergut die gewünschte Bräunung erreicht hat, Korb (2) anheben
und zum Abtropfen an den Haken im Behälter hängen.
Hinweis:
Korb (2) nur bis zur Hälfte füllen: Eco4 = 500 g; Eco6 = 750 g
Grössere Mengen und zu nasses Fritiergut (z.B. Eiskristalle) verstärken das Aufschäumen des Oels und vermindern
die Qualität. Bei Brand, Deckel sofort auf das Oelbecken legen und Stecker herausziehen.
Oel-/Fettbrand nie mit Wasser bekämpfen !
Zum Löschen eines Fettbrandes müssen geeignete Einrichtungen vorhanden sein; z.B. Feuerlöscher, ortsfeste
Löscheinrichtungen (Halon-Feuerlöscher) und Löschdecke. Altes, verschmutztes Oel ist leichter entzündbar und
begünstigt das Überschäumen.
Wichtig:
- Die Friteuse ist nur für beaufsichtigten Betrieb zugelassen.
- Friteuse nicht ohne Oel/Fett in Betrieb nehmen.
- Nach dem Abschalten der Friteuse Oel/Fett abkühlen lassen bevor der Deckel aufgelegt wird.
- Transport der Friteuse: Netzverbindung lösen, mit beiden Händen Traggriffe (4) ergreifen und Gerät vorsichtig
hochheben.
Achtung!
Heisses Oel, Verbrennungsgefahr! Gerät nur in kaltem Zustand verschieben oder transportieren. Gerät wird ohne
Deckel betrieben.
Wartung
Für Wartungsarbeiten immer Stecker herausziehen. Wegen Verbrennungsgefahr durch heisses Oel oder Metallteile,
sind Arbeiten nur mit Handschuhen oder Topflappen vorzunehmen.

Filtrieren von Oel oder Fett
Das Oel/Fett soll täglich wie folgt filtriert werden:
1. Oeltemperatur 100-130°C
2. Korb (2) entfernen
3. Steuerkasten (5) herausheben
4. Oelbehälter (3) entfernen
Achtung: Behälter ist heiss! Oel/Fett bei 100-130°C filtrieren.
5. Oel/Fett in Behälter (3) zurückgiessen und falls nötig bis auf "MAX" nachfüllen.
6. Steuerkasten (5) einhängen
Wichtig:
Altes Oel ist gemäss örtlicher Vorschriften zu entsorgen. Niemals in Abfluss giessen!
Reinigung
Regelmässige Reinigung verlängert die Lebensdauer der Friteuse und verbessert die Qualität des Fritiergutes. Die
Friteuse soll daher täglich wie folgt gereinigt werden:
1. Korb (2) entfernen, Steuerkasten (5) mit Heizelementen herausheben,
Behälter (3) entfernen und leeren.
2. Behälter und Heizkörper mit heissem Wasser und mildem Reinigungsmittel reinigen.
Wichtig:
- Steuerkasten darf weder abgespritzt noch mit harten, kratzenden Putzmitteln gereinigt werden.
- Heizelemente (8) ausschliesslich mit normaler Bürste (keine Drahtbürste) reinigen.
Thermostatfühler nicht beschädigen.
- Schläge auf Heizelemente sind zu vermeiden.
Kundendienst
Wenden Sie sich bei Betriebsstörungen an Ihre Verkaufsstelle.
Kontrollieren Sie zuvor folgende Punkte:
1. Netzsicherung defekt ?
2. Netzstecker (11) eingesteckt ?
3. Zuleitungskabel (11) i.O. ?
4. Sicherheitsthermostat (9)
Dieser kann aus folgenden Gründen ausschalten:
- Zuwenig oder kein Oel/Fett im Behälter
- Beim Fettschmelzen Heizkörper zu lange eingeschaltet.
Rückstellung des Sicherheitsthermostaten:
Oel/Fett auf ca. 170°C abkühlen lassen, evtl. auch nachfüllen.
Achtung: Sicherheitsthermostat kann erst unter dieser Temperatur wieder eingeschaltet werden.
Zur Rückstellung roter Knopf bis zum Anschlag drücken (s. Abbildung)
5. Steuerkasten (5) richtig eingehängt ? Sicherheitsschalter (10) eingeschaltet ?
Installation des Apparates
1. Der Apparat darf nicht auf brennbare Unterlagen oder an brennbaren Wänden aufgestellt werden.
2. Es müssen keine Abstände nach hinten zur Wand oder seitlich zu anderen Apparaten eingehalten werden.
3. Die Geräuschemission des Gerätes ist <70db (A.)
Elektroanschluss
Anschluss sowie Inbetriebnahme dürfen nur durch Fachkundige erfolgen. Bei Anschluss des Gerätes ist wie folgt
vorzugehen:
1. Ueberprüfen ob die Daten des Stromnetzes in Bezug auf Spannung und Frequenz mit den Angaben auf dem
Typenschild (12) des Apparates übereinstimmen.
2. Das Gerät ist mit Stecker für Anschluss an Steckdose vorbereitet und besitzt keinen Hauptschalter.
Bei längerem Produktionsunterbruch ist daher der Netzstecker (11) zu ziehen !

ITALIANO
Impiego dell’apparecchio
Riempire la vasca d’olio o far fondere il grasso (v. illustrazione)
1. Togliere il coperchio (1) della friggitrice
2. Tirar fuori il cestello (2)
3. Riempire la vasca (3) di olio o grasso fuso fino al livello MAX.
Avvertenza
Quando si mette il grasso per la prima volta, bisogna prima farlo fondere in un recipiente separato. Per le
utilizzazioni successive si procede nel modo seguente:
1. Fare qualche buco nel grasso solidificato, fino ad arrivare al corpo riscaldante.
2. Regolare il termostato al massimo a 100 °C, scaldare per un minuto e poi rimettere il termostato nella posizione 0.
Ripetere l’operazione finché il grasso non si è sciolto completamente.
Selezione della temperatura
Girare il termostato di regolazione (6) sulla temperatura desiderata. La spia arancione (7) si accende; non appena si
spegne, la friggitrice è pronta per l’uso.
Temperatura stand-by
In caso di arresti prolungati, ridurre la temperatura a 100 °C per risparmiare energia e non consumare inutilmente
l’olio o il grasso.
La cottura
1. Mettere nel cestello (2) gli alimenti da friggere.
Scuotere bene l’acqua dai prodotti surgelati (fuori della friggitrice)
2. Immergere il cestello (2) nell’olio
3. Non appena la frittura ha preso il colore desiderato, sollevare il cestello (2) e appenderlo al gancio della vasca per
lasciare sgocciolare la frittura.
Avvertenza
Riempire il cestello (2) al massimo fino a metà: Eco4 = 500 g, Eco6 = 750 g
Riempendo troppo il cestello o con alimenti troppo bagnati (p.es. surgelati ricoperti di ghiaccio), l’olio forma molta
schiuma e la qualità della frittura peggiora!
Se l’olio o il grasso dovessero incendiarsi, coprire immediatamente la vasca della friggitrice con il suo coperchio, in
modo da soffocare le fiamme. Staccare la spina elettrica.
Non cercare mai di spegnere le fiamme con l’acqua!
Per combattere un incendio provocato da materie grasse devono essere immediatamente disponibili i mezzi
adeguati, come estintori specifici (Halon) o una coperta antincendio. Se l’olio è sporco, si infiamma più rapidamente
e la schiuma trabocca più facilmente.
Importante:
- La friggitrice deve essere sorvegliata in continuazione.
- Non accendere la friggitrice, se non contiene né grasso né olio.
- Dopo l’uso, spegnere la friggitrice e aspettare che l’olio o il grasso si siano
- Raffreddati, prima di rimettere il coperchio.
- Trasporto della friggitrice: Staccare la spina. Afferrarla saldamente dai due lati (4) e sollevarla con cautela.
Attenzione!
Olio bollente: rischio di ustioni! Attendere che la friggitrice sia fredda prima di spostarla o trasportarla. La friggitrice
deve essere utilizzata senza coperchio.
Manutenzione
Prima di iniziare qualsiasi lavoro di manutenzione, staccare la spina.
Si raccomanda di utilizzare dei guanti, al fine di evitare ustioni causate dall’olio, dalle parti metalliche o dalle maniglie
bollenti.

Filtrazione dell’olio o del grasso
L’olio o il grasso devono essere filtrati ogni giorno, procedendo nel modo seguente:
1. Regolare la temperatura dell’olio a 100-130 °C
2. Tirar fuori il cestello (2)
3. Togliere la scatola di comando (5)
4. Tirar fuori la vasca (3). Attenzione: la vasca è calda. Filtrare l’olio a 100-130 °C.
5. Versare l’olio o il grasso nella vasca (3) e, se necessario, aggiungere fino al livello MAX).
6. Rimettere a posto la scatola di comando (5)
Importante
L’olio usato deve essere recuperato secondo le prescrizioni locali e in nessun caso deve essere versato nella
canalizzazione.
Pulizia
Una pulizia regolare aumenta la durata utile della friggitrice e migliora la qualità della frittura. Si consiglia perciò di
pulirla quotidianamente nel modo seguente:
1. Tirar fuori il cestello (2), togliere la scatola di comando (5) con il corpo
riscaldante, tirar fuori la vasca (3) e vuotarla.
2. Pulire il corpo riscaldante e la vasca con acqua calda, alla quale è stato aggiunto un detersivo delicato.
Importante
- Non spruzzare acqua sulla scatola di comando per pulirla
- Pulire gli elementi riscaldanti (8) con una normale spazzola (non una spazzola metallica).
Non danneggiare la sonda del termostato.
- Evitare di dare colpi ai corpi riscaldanti.
Servizio dopovendita
In caso di guasto, vogliate rivolgervi al vostro rivenditore.
Prima di farvi mandare un tecnico, controllate i punti seguenti:
1. Il fusibile della rete elettrica è saltato ?
2. La spina (11) del cavo di alimentazione è inserita ?
3. Il cavo di alimentazione (11) è in ordine ?
4. Il termostato di sicurezza (9)
Quest’ultimo può intervenire per diverse ragioni:
- nella vasca manca l’olio o il grasso
- il corpo riscaldante è rimasto acceso per troppo tempo durante la fusione del grasso.
Per riarmare il termostato di sicurezza:
lasciar raffreddare il grasso o l’olio fino a circa 170 C; eventualmente aggiungerne.
Attenzione: il termostato di sicurezza può essere riarmato solo a partire da questa temperatura. Per riarmare il
termostato, premere a fondo il pulsante rosso (v. illustrazione)
5. La scatola di comando (5) agganciata correttamente ?
L'interruttore di sicurezza (10) è acceso ?
Posa della friggitrice
1. Non installare la friggitrice su una superficie o contro una parete infiammabile.
2. Non occorre mantenere nessuna particolare distanza intorno alla friggitrice.
3. Rumorosità della friggitrice: < 70 dB(A).
Allacciamento elettrico
L’allacciamento e la messa in servizio devono essere eseguiti da una persona competente. Bisogna procedere nel
modo seguente:
1. Verificare che le caratteristiche della rete (voltaggio e frequenza) corrispondano alle indicazioni della targhetta (12)
dell’apparecchio.
2. La friggitrice non è dotata di un interruttore principale. Il cavo di alimentazione è munito di una spina europea.
Se la friggitrice non viene utilizzata per un periodo prolungato, staccare la spina (11) dalla presa.

ENGLISH
Operation
To fill the container with oil or melt the fat
(see figure)
1. Remove the lid () of the appliance
2. Remove the basket ()
3. Fill the container () up to the MAX mark with oil or liquid fat.
Note:
When using fat for the first time, melt it beforehand in a separate saucepan. The next time you use the fryer, proceed
as follows:
1. Make a few holes in the solidified fat down to the level of the heating elements.
2. Turn the thermostat knob to a maximum of 100°C, heat for 1 minute, then turn the knob back to 0.
Repeat this operation until the fat has become liquid.
Selecting the temperature
Turn the thermostat knob to the temperature required. The orange pilot light will come on. When the orange light
goes out, the fryer is ready for use.
Stand-by temperature
During long breaks in frying, reduce the temperature to 100°C to save energy and preserve the quality of the oil or
fat.
Frying
1. Put the food into the basket, when using frozen products, shake them well
(not over the fryer!).
2. Place the basket into oil
3. As soon as the food is sufficiently fried, raise the basket and hang it on the lid to
drain the oil or fat.
Note:
Only half-fill the basket. Eco4 = 500 g, Eco6 = 750 g
Filling it more or with wet food (eg. frozen food coated with ice) will make the oil foam and reduce the quality of frying
!If the oil or fat catches fire, put the lid of the fryer back on the container immediately to put out the fire. Remove the
electric plug.
Never use water to extinguish the flames !
To fight a fire caused by inflamed fat, suitable appliances such as extinguishers (Halon) or an anti-fire cover should
be kept immediately at hand. Dirty oil will catch fire more quickly and can cause foam to overflow.
Important:
- The fryer should be constantly supervised.
- Do not switch on the fryer if the oil container is empty.
- After use, switch off the fryer and wait for the oil or fat to cool down before
replacing the lid.
- To transport the fryer:
Remove the plug, grasp both sides of the fryer firmly and raise it carefully.
Caution !
By hot oil, danger of burns. Wait until fryer is cold, before moving or transporting it.
The fryer should be used without lid.
Maintenance
Before carrying out maintenance tasks, unplug the fryer. It is advisable to wear gloves to avoid being burnt by hot oil
or metal parts.

Filtering oil or fat
The oil or fat should be filtered daily as follows:
1. Oil temperature at 100-130°C.
2. Remove basket
3. Remove the control box
4. Remove the container
Warning: The container will be hot. Decant the oil or fat at a temperature of
100-130°C.
5. Pour the oil or fat back into its container and, if necessary, fill up to the MAX level.
6. Reinstall the control box
Important:
Used oil should be treated according to the local regulations and should on no account be poured down the drain.
Cleaning
Regular cleaning will make your fryer last longer and improve the quality of the fried food. The fryer should therefore
be cleaned daily as follows:
1. Remove the basket, take out the control box with the heating elements, remove
the container and empty it.
2. Clean the heating elements with warm water and a mild detergent.
Important:
- Never use a water jet to clean the control box.
- Clean the heating elements with à normal soft brush. Take care to avoid damaging
the thermostat probes.
- Avoid banging the heating elements
After-sales service
Should you have any problems with your fryer, contact your supplier. Before contacting him, check the following
points:
1. Has the mains fuse blown ?
2. Is the mains plug plugged in ?
3. Is the mains cable in good order ?
4. What about the safety thermostat ? This can cut out for the following reasons:
- Not enough oil or fat in the container.
- The heating elements were switched on for too long when melting fat.
To set the safety thermostat again:
- Let the oil or fat cool down to about 170°C, if necessary, add more.
Note: The safety thermostat can be switched on again only by this temperature.
Press the red button in as far as the stop.
5. Is the control box hooked correctly ? Is the safety switch on ?
Installation of the appliance
1. Never place the appliance on a combustible surface or against combustible walls.
2. It is not necessary to observe clearances behind or on the sides of the appliance.
3. Noise emission of the fryer: <70db (A).
Electrical connection
The connection and setting to work of machine must only be undertaken by a competent person. To connect the
appliance, proceed as follows:
1. Check if voltage and frequency information on the rating plate correspond to
power supply.
2. The fryer has no main switch.
The supply cable is equiped with an European standard plug.
During long brakes of frying, pull out the plug !

ESPANOL
Utilización del aparato
Llenar la cuba de aceite o hacer derretir la grasa (ver ilustración)
1. Retirar la tapadera (1) del aparato
2. Sacar el cesto (2)
3. Llenar la cuba (3) hasta el nivel MAX con aceite o grasa líquida.
Observación:
La primera vez que se emplea grasa, ésta debe ser derretida previamente en un recipiente separado. Para las
utilizaciones siguientes, proceder como a continuación se indica:
1. Hacer algunos agujeros en la grasa cuajada, hasta el nivel de la superficie de caldeo.
2. Ajustar el termostato en 100° C como máximo, calentar durante un minuto, y seguidamente volver a poner el
termostato en la posición 0. Repetir esta operación hasta que la grasa se haya licuado.
Selección de la temperatura
Girar el termostato de ajuste (6) hasta alcanzar la temperatura deseada. La lámpara indicadora de color naranja (7)
se enciende y cuando se apaga la freidora está lista para ser empleada.
Temperatura de espera
Durante las paradas prolongadas de utilización, reducir la temperatura a 100° C para economizar la energía y no
malgastar el aceite o la grasa.
La cocción
1. Poner los alimentos en el cesto (2) Sacudir debidamente los productos congelados (fuera de la freidora)
2. Poner el cesto (2) en el aceite
3. En cuanto los alimentos estén dorados como se desee, levantar el cesto (2)
y suspenderlo en el gancho de la cuba para que escurra la fritura.
Observación:
Llenar el cesto (2) sólo hasta la mitad: FT4eco 50 g, FT6eco 750 g
Un llenado demasiado importante o con alimentos mojados (por ejemplo, congelados cubiertos de hielo) hace
espumar el aceite. La calidad de la fritura es peor. Si el aceite o la grasa llegaran a inflamarse, poner
inmediatamente la tapadera de la freidora sobre la cuba para extinguir el incendio. Retirar el enchufe eléctrico.
¡No utilizar nunca agua para apagar las llamas!
Para combatir un incendio producido por materias grasas que se inflaman, los medios apropiados, tales como los
extintores específicos (Halon) o una manta contra incendios, deben ser puestos a disposición inmediatamente.
Un aceite sucio se inflama con mayor rapidez y favorece el desbordamiento de la espuma.
Importante:
- La freidora debe permanecer bajo vigilancia constante.
- No poner en marcha la freidora si no contienen materia grasa.
- Después de haberla utilizado, desconectar la freidora y esperar hasta que el aceite o la grasa se haya enfriado
antes de poner la tapadera.
-Transporte de la freidora: Quitar el enchufe. Empuñar fuertemente ambos lados (4) y levantar con precaución.
¡Atención!
Aceite hirviendo: ¡peligro de quemaduras! Esperar hasta que la freidora se haya enfriado antes de desplazarla o
transportarla. La freidora debe ser utilizada sin la tapadera.
Mantenimiento
Antes de dar comienzo a los trabajos de mantenimiento, retirar el enchufe. Se aconseja ponerse guantes para evitar
las quemaduras producidas por el aceite, las partes metálicas o las empuñaduras ardientes.

Filtrado del aceite o de la grasa
El aceite o la grasa deben ser filtrados a diario como a continuación se indica:
1. Ajustar la temperatura del aceite a 100-130° C
2. Retirar el cesto (2)
3. Levantar la caja de mando (5)
4. Retirar la cuba (3). Atención: la cuba está caliente. Filtrar el aceite a 100-130° C
5. Volver a verter el aceite o la grasa en la cuba (3) y, si es necesario, completar hasta el nivel MAX)
6. Volver a poner la caja de mando (5) en su sitio.
Importante:
El aceite usado debe ser recuperado de conformidad con las prescripciones locales y no debe ser vertido en ningún
caso en las cañerías.
Limpieza
Una limpieza regular aumenta la vida útil de la freidora y mejora la calidad de la fritura. En consecuencia, se
recomienda limpiarla a diario como se indica a continuación:
1. Retirar el cesto (2), sacar la caja de mando (5) con la superficie de caldeo, retirar la cuba (3) y vaciarla.
2. Limpiar la superficie de caldeo y la cuba con agua caliente adicionada con un detergente suave.
Importante:
- No salpicar la caja de mando para limpiarla
- Limpiar los elementos de caldeo (8) con un cepillo normal (no un cepillo metálico).
No causar daños a la sonda del termostato.
- Evitar dar golpes a las superficies de caldeo.
Servicio de posventa
En caso de avería, diríjase a su revendedor.
Antes de solicitar la presencia de un montador, sírvase controlar los puntos siguientes:
1. ¿Está defectuoso el fusible del sector?
2. ¿Está conectado el enchufe del sector (11) ?
3. ¿Está bien el cable de conexión (11) ?
4. ¿El termostato de seguridad (9)?
Este puede desconectar por las razones siguientes:
- Falta de aceite o de grasa en la cuba
- Superficies de caldeo conectadas durante demasiado tiempo al derretir la grasa.
Nueva conexión del termostato de seguridad:
Dejar enfriar la materia grasa hasta 170° C aprox.; eventualmente agregar. Atención: el termostato de seguridad
no puede volver a ser conectado más que a partir de esta temperatura. Para volverlo a conectar hundir a fondo el
botón rojo (ver ilustración)
5. Está la caja de mando (5) correctamente colocada en las guias ?
Está el micro-interruptor (10) de la caja de mando conectado ?
Posicionamiento del aparato
1. No instalar el aparato sobre una superficie o contra un muro inflamables.
2. No es necesario dejar un espacio libre alrededor del aparato.
3. Emisión de ruido del aparato: <70 db (A).
Conexión eléctrica
La conexión y la puesta en servicio deben ser hechas por una persona competente. Debe realizarse como a
continuación se indica:
1. Verificar que las características de la red (voltaje y frecuencia) correspondan
a las indicaciones de la placa (12) descriptiva del aparato.
2. La freidora no tiene un interruptor principal. El cable de conexión va provisto de un enchufe europeo. En caso de
no utilización prolongada de la freidora, retirar el enchufe (11) de la toma de corriente.

Pos. No. d'article Nombre pièces par modèle Prix brut Prix brut Pos. Artikel-Nr. Anzahl Teile pro Modell Stock Bruttopreis Bruttopreis Pos. Part No. Numbre of parts per model Mini Gross price Gross price
4 4+4 6 6+6 CHF EUR Illustration
Boîtier de commande, Steuerkasten, Control box : Boîtier de commande monté, fiche B16 230VAC / 2.3kW anthracite
1 600548 (CH) Steuerkasten montiert, Stecker B16 230VAC / 2.3kW anthrazit 1 2
Control box mounted , plug B16 230VAC / 2.3kW anthracite Boîtier de commande monté, fiche B16 230VAC / 2.3kW anthracite
2 600536 Steuerkasten montiert, Stecker B16 230VAC / 2.3kW anthrazit 1 2
Control box mounted , plug B16 230VAC / 2.3kW anthracite Boîtier de commande monté, fiche B16 230VAC / 3.2kW anthracite
3 600537 Steuerkasten montiert, Stecker B16 230VAC / 3.2kW anthrazit 1 2
Control box mounted , plug B16 230VAC / 3.2kW anthracite Boîtier de commande monté, fiche B16 230VAC / 3.2kW anthracite
4 600538 Steuerkasten montiert, Stecker B16 230VAC / 3.2kW anthrazit 1 2
Control box mounted , plug B16 230VAC / 3.2kW anthracite Boîtier de commande vide anthracite
5 101077 Steuerkasten leer anthrazit 1 2 1 2
Control box empty anthracite Corps de chauffe 230VAC / 2.3kW
6 300927 Heizkörper 230VAC / 2.3kW 1 2 2
Heating element 230VAC / 2.3kW Corps de chauffe 230VAC / 3.2kW
7 300914 Heizkörper 230VAC / 3.2kW 1 2 2
Heating element 230VAC / 3.2kW Corps de chauffe 230VAC / 3.2kW
8 300915 Heizkörper 230VAC / 3.2kW 1 2 2
Heating element 230VAC / 3.2kW Plaque de commande autocollant rouge
9 101081 Frontschild selbstklebend rot 1 2 1 2
Front panel self-adhesive red Lampe témoin, calotte, jeux de fils 240VAC orange
10 400771 Signallampe, Kalotte, Drahtsatz 240VAC orange 1 2 1 2
Pilot lampe, roof, wiring 240VAC orange Thermostat de travail 190° TUE4X
11 400772 Arbeitsthermostat 190° TUE4X 1 2 1 2 2
Working thermostat 190° TUE4X Thermostat de sécurité (composé du 400773) TLSM22
12 600709 Sicherheitsthermostat (bestehend aus 400773) TLSM22 1 2 1 2 2
Safety thermostat (composed with 400773) TLSM22 Bouton de commande noir
13 400769 Drehknopf schwarz 1 2 1 2
Control knob black Entretoise en polyamide P M6/6,1
14 998999 Distanzscheibe Polyamid P M6/6,1 1 2 1 2 2
Distance sleeve polyamide P M6/6,1
Prix courant valable dès le 30.06.2005 excl. TVA - Sous réserve de changements d'article et de prix, Preisblatt gültig ab 30.06.2005 exkl. MWSt - Artikel- und Preisänderungen vorbehalten, Price list valid as of 30.06.2005 exc. VAT - Parts and prices subjet to changes 30.06 / pz 1/3
33013.xls
Pièces de rechange / Ersatzteile / Spare parts
Eco 4 / 4+4 / 6 / 6+6
frifri aro s.a. CH - 2520 La Neuveville Tél.: [phone]
a FRANKE Company
6, 7, 8
91
0
13, 14
11 18 12
1, 2 , 3 4 17

Pos. No. d'article Nombre pièces par modèle Prix brut Prix brut Pos. Artikel-Nr. Anzahl Teile pro Modell Stock Bruttopreis Bruttopreis Pos. Part No. Numbre of parts per model Mini Gross price Gross price
4 4+4 6 6+6 CHF EUR Illustration
Boîtier de commande, Steuerkasten, Control box : Interrupteur - micro switch
15 400547 Sicherheitsendschalter 12122
Safety switch Tige de contact
16 101086 Schaltbügel 1212
Contact rod Bride pour capillaire
17 100021 Bride zu Kapillarrohr 1212
Bracket to capillary tube Bride de sonde
18 101090 Bride zu Sonde 4848
Bracket for probe Câble d'alimentation 3x1,5mm2 fiche B16
19 101093 Zuleitungskabel 3x1,5mm2 Stecker B16 1 2 1 2
Supply line 3x1,5mm2 plug B16 Câble d'alimentation 3x1,5mm2 fiche UK
20 101094 Zuleitungskabel 3x1,5mm2 Stecker UK 1 2 1 2
Supply line 3x1,5mm2 plug UK Câble d'alimentation 3x1mm2 fiche T12/CH
21 101092 Zuleitungskabel 3x1mm2 Stecker T12/CH 1 2 1 2
Supply line 3x1mm2 plug T12 /CH
22
Accessoires, Zubehör, Accessories Couvercle inox
23 300938 Deckel CNS 1 2 1
Cover stainless Couvercle inox
24 300940 Deckel CNS 1 2 1
Cover stainless Panier avec poignée
25 300941 Korb mit Griff 1 2 2
Basket with handle Panier avec poignée
26 300942 Korb mit Griff 1 2 2
Basket with handle
Prix courant valable dès le 30.06.2005 excl. TVA - Sous réserve de changements d'article et de prix, Preisblatt gültig ab 30.06.2005 exkl. MWSt - Artikel- und Preisänderungen vorbehalten, Price list valid as of 30.06.2005 exc. VAT - Parts and prices subje 30.06 / pz 2/3
33013.xls
Pièces de rechange / Ersatzteile / Spare parts
Eco 4 / 4+4 / 6 / 6+6
19 20 21
12 1615
11
23 / 24
25 / 26
frifri aro s.a. CH - 2520 La Neuveville Tél.: [phone]
a FRANKE Company

Pos. No. d'article Nombre pièces par modèle Prix brut Prix brut Pos. Artikel-Nr. Anzahl Teile pro Modell Stock Bruttopreis Bruttopreis Pos. Part No. Numbre of parts per model Mini Gross price Gross price
4 4+4 6 6+6 CHF EUR Illustration
Manteau, Mantel, Housing Manteau monté inox
27 600461 Gehäuse montiert CNS 1
Housing mounted stainless Manteau monté inox
28 600542 Gehäuse montiert CNS 1
Housing mounted stainless Manteau monté inox
29 600462 Gehäuse montiert CNS 1
Housing mounted stainless Manteau monté inox
30 600543 Gehäuse montiert CNS 1
Housing mounted stainless Cuve inox
31 300908 Oelbehälter CNS 1 2
Oil container stainless Cuve inox
32 300909 Oelbehälter CNS 1 2
Oil container stainless Poignée anthracite
33 400770 Griff anthrazit 2 2 2 2
Handle anthracite Rail de guidage 13x8x78 anthracite
34 101074 Führungsschienen 13x8x78 anthrazit 2 4 2 4
Guide rail 13x8x78 anthracite Pied à pression dès le 1.4.98
35 401040 Fuss zum Eindrücken ab 1.4.98 4 4 4 4
Leg to press from 1.4.98 Anciennes pièces, ältere Teile, older parts Bride d'apport thermique jusqu'au 28.02.99
101 101349 Bride bis 28.02.99 1 2
Bracket until 28.02.99 Support pour corps de chauffe jusqu'au 31.05.99
102 101091 Heizkörperstütze bis 31.05.99 1 2 1 2
Heating element support until 31.05.99 Pied autocollant (feuille de 56 pces) jusqu'au 31.3.98
103 400839 Fuss selbstklebend (Blatt mit 56 Stk.) bis 31.3.98 4 4 4 4
Leg self-adhesive (sheet with 56 pces) until 31.3.98
Prix courant valable dès le 30.06.2005 excl. TVA - Sous réserve de changements d'article et de prix, Preisblatt gültig ab 30.06.2005 exkl. MWSt - Artikel- und Preisänderungen vorbehalten, Price list valid as of 30.06.2005 exc. VAT - Parts and prices subje 30.06 / pz 3/3
33013.xls
Pièces de rechange / Ersatzteile / Spare parts
Eco 4 / 4+4 / 6 / 6+6
27 / 28 / 29 / 30
33
34
35
31 / 32
frifri aro s.a. CH - 2520 La Neuveville Tél.: [phone]
a FRANKE Company
