FS S1900-16TP User manual

S1900-16TP
ETHERNET UNMANAGED POE SWITCH
UNMANAGED ETHERNET-POE-SWITCH
SWITCH POE ETHERNET NON GÉRÉ
Quick Start Guide V1.0
Quick-Start Anleitung
Guide de Démarrage Rapide

PWR
15131197531
Link/Act
Isolation
VLAN
CCTV
Standard
Link/Act
PoE
PoE
161412108642
43 65 87 109 1211 13
S1900-16TP PoE+
21
Isolation: Ports 1-8 are isolated with ports 9-16 VLAN: Ports 1-14 are isolation, but can link with ports 15-16
14 1615
Introduction

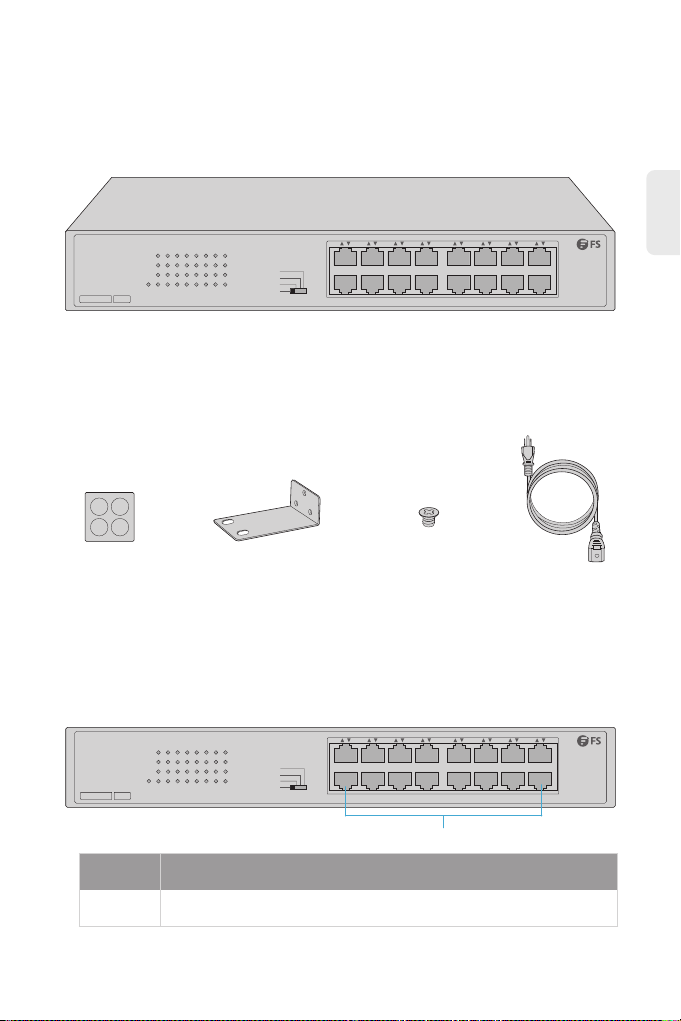

Accessories
S1900-16TP
Thank you for choosing S1900-16TP switch. This guide is designed to familiarize you with the layout of
the switch and describes how to deploy the switch in your network.
Front Panel Ports
Hardware Overview
1
EN
Screw x6 ( KM3*8mm ) Power Cord x1Rubber Pad x4 Mounting Bracket x2
RJ45/PoE
Description
Ports
RJ45/PoE 10/100/1000BASE-T ports for Ethernet connection. All ports support PoE function.
PWR
15131197531
Link/Act
Isolation
VLAN
CCTV
Standard
Link/Act
PoE
PoE
161412108642
43 65 87 109 1211 13
S1900-16TP PoE+
21
Isolation: Ports 1-8 are isolated with ports 9-16 VLAN: Ports 1-14 are isolation, but can link with ports 15-16
14 1615

PWR
15131197531
Link/Act
Isolation
VLAN
CCTV
Standard
Link/Act
PoE
PoE
161412108642
43 65 87 109 1211 13
S1900-16TP PoE+
21
Isolation: Ports 1-8 are isolated with ports 9-16 VLAN: Ports 1-14 are isolation, but can link with ports 15-16
14 1615
Front Panel
Solid on
PWR
RJ45
PoE
The switch is connected to a power supply properly.
The switch is not connected to a power supply properly or
not connected to a power supply.
The port is connected properly.
The port is transmitting or receiving data.
O
Solid on
Blinking
DescriptionStatusLEDs
The port is not connected properly or not connected to
a device.
A PD is connected to the PoE port and powered properly.
O
Solid on
No PD is connected to the PoE port.O
2
EN
RJ45/PoE
PWR Network Mode Switch
Network Mode Switch:
Set the network mode to the one you need using the network mode switch according to the
following description.
Standard Mode (default):
In this mode, the switch functions as a common switch and all the ports of the switch can
communicate with each other.
CCTV Mode:
In this mode, PoE ports 1-8 have higher priorities over the other ports. All the ports of the switch
can communicate with each other.
Ports 15 and 16 are uplink ports.
If multiple IP cameras are connected to the switch, you are recommended to enable this mode
and connect special supervision IP cameras to the ports with high priority the two uplink ports of
the switch to upstream devices (such as NVR, router, and so on), to ensure smoother monitoring
video playback.

Back Panel
Grounding Point
3
EN
Installation Requirements
Do not operate it in an area that exceeds an ambient temperature of 45°C.
The installation site must be free from leaking or dripping water, heavy dew, and humidity.
Ensure rack and working platforms are well earthed.
The installation site must be well ventilated. Ensure that there is adequate air ow around the
switch.
Be sure that the switch is level and stable to avoid any hazardous conditions.
Do not install the equipment in a dusty environment.
Desktop mounting: ESD bracelet (or ESD gloves)
Rack mounting: ESD bracelet (or ESD gloves), Phillips screwdriver, M6 Screws, Standard-sized 19"
wide rack with a minimum of 1U height available.
Wall mounting: ESD bracelet (or ESD gloves), ladder, marker, hammer drill, rubber hammer,
expansion bolts (M5*40mm), screws (PA5*25 mm, head diameter: 10 mm), screwdriver.
Before you begin the installation, make sure that you have the following:
Site Environment:
AC 100-240V 56/60HZ
Power Supply
VLAN Mode:
In this mode, ports 1 to 14 are isolated from each other, but can communicate with ports 15 and
16 (uplink ports) respectively.
And the switch can reduce broadcast storm and isolate DHCP broadcast.
Isolation Mode:
In this mode, ports1 to 8 and ports 9 to 16 belong to two dierent VLAN.
This mode can be used to isolate supervision network and wireless network to make them not
interfere with each other.

4
EN
Desk Mounting
Wall Mounting
1. Attach four rubber pads to the bottom.
2. Place the chassis on a desk.
1. Rotate the two L-shaped brackets by 90 degrees and x them to both sides of the switch with the
included screws.
Mounting the Switch

5
EN
2. Horizontally place the switch onto the wall with its RJ45 ports facing upward. Then mark the screw
holes with the marker.
3. Drill holes in the marked positions, and then knock the expansion bolts (self-prepared,
M5*40 mm) into the holes.
4. Insert the screws (self-prepared, PA5*25 mm, head diameter: 10 mm) through the holes of the two
L-shaped brackets, and secure the screws into the expansion bolts with a screwdriver. Ensure that the
switch is installed rmly with its RJ45 ports facing upward.
NOTE: This switch can only be installed on a concrete or non-ammable wall.

6
EN
1. Secure the mounting brackets to the two sides of the switch with six KM3*8 screws.
2. Attach the switch to the rack using the screws and tighten it.
Rack Mounting

AC 100-240V 56/60HZ
7
EN
Grounding the Switch
1. Connect one end of the grounding cable to a proper earth ground, such as the rack in which the
switch is mounted.
2. Secure the grounding lug to the grounding point on the back of the switch with the washer and
screws.
CAUTION: The earth connection must not be removed unless all supply connections have
been disconnected.

AC 100-240V 56/60HZ
8
EN
Connecting the Power
1. Plug the AC power cord into the power port on the back of the switch.
2. Connect the other end of the power cord to an AC power source.
1. Connect an Ethernet cable to the RJ45 port of a computer, printer, network storage, or other
network devices.
2. Connect the other end of the Ethernet cable to the RJ45 port of the switch.
WARNING: Do not install power cable while the power is on.
Connecting the RJ45 Ports

9
EN

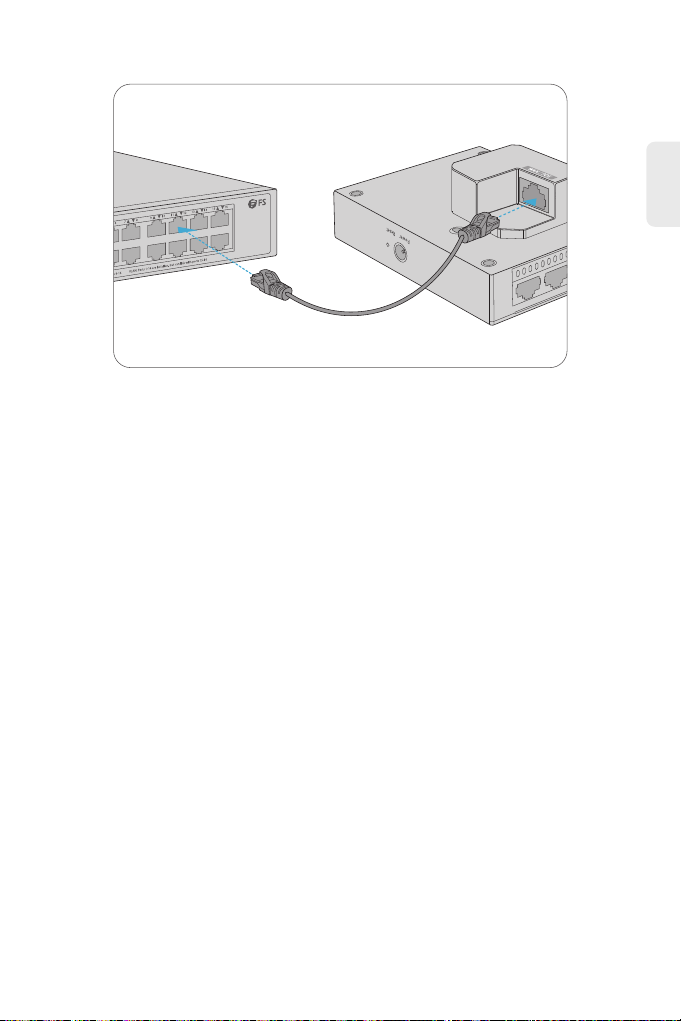

1. Connect an Ethernet cable to the PD devices, such as internet phone, network camera, wireless
access point device.
2. Connect the other end of the Ethernet cable to the RJ45 port of the switch.
Connecting the PD

10
EN
FS ensures our customers that any damage or faulty items due to our workmanship, we will oer a
free return within 30 Days from the day you receive your goods. This excludes any custom made items
or tailored solutions.
Support and Other Resources
Download https://www.fs.com/download.html
Help Center https://www.fs.com/service/help_center.html
Contact Us https://www.fs.com/contact_us.html
Product Warranty
Warranty: S1900-16TP Switch enjoys 2 years limited warranty against defect in
materials or workmanship. For more details about warranty, please check at
https://www.fs.com/policies/warranty.html
Return: If you want to return item(s), information on how to return can be found at
https://www.fs.com/policies/day_return_policy.html
2

DE
PWR
15131197531
Link/Act
Isolation
VLAN
CCTV
Standard
Link/Act
PoE
PoE
161412108642
43 65 87 109 1211 13
S1900-16TP PoE+
21
Isolation: Ports 1-8 are isolated with ports 9-16 VLAN: Ports 1-14 are isolation, but can link with ports 15-16
14 1615
Einführung
Zubehör
S1900-16TP
Vielen Dank, dass Sie sich für den S1900-16TP-Switch entschieden haben. Diese Anleitung soll Sie
mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk
einsetzen.
Ports an der Vorderseite
Hardware-Übersicht
Schraube x 6 (KM3*8mm) Netzkabel x 1
Gummipad x 4 Montagehalterung x 2
RJ45/PoE
Beschreibung
Ports
RJ45/PoE 10/100/1000BASE-T-Ports für Ethernet-Verbindungen. Alle Ports unterstützen die
PoE-Funktion.
PWR
15131197531
Link/Act
Isolation
VLAN
CCTV
Standard
Link/Act
PoE
PoE
161412108642
43 65 87 109 1211 13
S1900-16TP PoE+
21
Isolation: Ports 1-8 are isolated with ports 9-16 VLAN: Ports 1-14 are isolation, but can link with ports 15-16
14 1615
11

DE
PWR
15131197531
Link/Act
Isolation
VLAN
CCTV
Standard
Link/Act
PoE
PoE
161412108642
43 65 87 109 1211 13
S1900-16TP PoE+
21
Isolation: Ports 1-8 are isolated with ports 9-16 VLAN: Ports 1-14 are isolation, but can link with ports 15-16
14 1615
Vorderseite
Leuchtet
PWR
RJ45
PoE
Der Switch ist ordnungsgemäß an eine Stromversorgung
angeschlossen.
Der Switch ist nicht richtig oder gar nicht an eine
Stromversorgung angeschlossen.
Der Port ist ordnungsgemäß angeschlossen.
Der Port sendet oder empfängt gerade Daten.
Aus
Leuchtet
Blinkt
BeschreibungStatusLEDs
Der Port ist nicht richtig oder gar nicht mit einem Gerät
verbunden.
Ein PD ist mit dem PoE-Port verbunden und wird o
rdnungsgemäß mit Strom versorgt.
Aus
Leuchtet
Es ist kein PD mit dem PoE-Port verbunden.Aus
RJ45/PoEPWR Netzwerkmodus-Schalter
Netzwerkmodus-Schalter:
Stellen Sie den gewünschten Netzwerkmodus mit dem Netzwerkmodus-Schalter gemäß der
folgenden Beschreibung ein.
Standardmodus (Standard):
In diesem Modus funktioniert der Switch als gemeinsamer Switch, und alle Ports des Switches
können miteinander kommunizieren.
CCTV-Modus:
In diesem Modus haben die PoE-Ports 1-8 eine höhere Priorität als die anderen Ports. Alle Ports
des Switches können miteinander kommunizieren.
Die Ports 15 und 16 sind Uplink-Ports.
Wenn mehrere IP-Kameras an den Switch angeschlossen sind, empehlt es sich, diesen Modus
zu aktivieren und spezielle Überwachungs-IP-Kameras an die Ports mit hoher Priorität und die
beiden Uplink-Ports des Switches an Upstream-Geräte (z. B. NVR, Router usw.) anzuschließen,
um eine reibungslosere Videowiedergabe zu gewährleisten.
12

DE
Rückseite
Erdungspunkt
Installationsvoraussetzungen
Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 45°C übersteigt.
Der Installationsort muss frei von austretendem oder tropfendem Wasser, starkem Tau und
Feuchtigkeit sein.
Stellen Sie sicher, dass das Rack und die Arbeitsächen gut geerdet sind.
Der Installationsort muss gut belüftet sein. Stellen Sie sicher, dass um den Switch herum ein
ausreichender Luftstrom herrscht.
Achten Sie darauf, dass der Switch eben und stabil steht, um gefährliche Bedingungen zu
vermeiden.
Installieren Sie das Gerät nicht in einer staubigen Umgebung.
Tischmontage: ESD-Armband (oder ESD-Handschuhe)
Montage im Rack: ESD-Armband (oder ESD-Handschuhe), Kreuzschlitzschraubendreher,
M6-Schrauben, 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE verfügbar.
Wandmontage: ESD-Armband (oder ESD-Handschuhe), Leiter, Marker, Bohrhammer,
Gummihammer, Dehnschrauben (M5*40mm), Schrauben (PA5*25 mm, Kopfdurchmesser: 10 mm),
Schraubendreher.
Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie
die folgenden Voraussetzungen erfüllen:
Standortumgebung:
AC 100-240V 56/60HZ
Stromversorgung
VLAN-Modus:
In diesem Modus sind die Ports 1 bis 14 voneinander isoliert, können aber jeweils mit den Ports
15 und 16 (Uplink-Ports) kommunizieren.
Außerdem kann der Switch Broadcast Storms reduzieren und DHCP Broadcast isolieren.
Isolationsmodus:
In diesem Modus gehören die Ports 1 bis 8 und die Ports 9 bis 16 zu zwei verschiedenen VLANs.
Dieser Modus kann verwendet werden, um Überwachungsnetzwerke und drahtlose Netzwerke
zu isolieren, damit sie sich nicht gegenseitig stören.
13

DE
Montage auf einem Tisch
Wandmontage
1. Bringen Sie vier Gummipuer an der Unterseite an.
2. Stellen Sie das Gehäuse auf einen Tisch.
1. Drehen Sie die beiden L-förmigen Halterungen um 90 Grad und befestigen Sie sie mit den
mitgelieferten Schrauben an beiden Seiten des Switches.
Montage des Switches
14

DE
2. Platzieren Sie den Switch waagerecht an der Wand, wobei die RJ45-Anschlüsse nach oben zeigen.
Markieren Sie dann die Schraubenlöcher mit dem Marker.
3. Bohren Sie an den markierten Stellen Löcher, und schlagen Sie dann die Expansionsbolzen (selbst
präpariert, M5*40 mm) in die Löcher.
4. Stecken Sie die Schrauben (selbst angefertigt, PA5*25 mm, Kopfdurchmesser: 10 mm) durch die
Löcher der beiden L-förmigen Halterungen, und befestigen Sie die Schrauben mit einem
Schraubendreher in den Dehnungsbolzen. Stellen Sie sicher, dass der Switch mit den RJ45-Anschlüssen
nach oben fest installiert ist.
NOTE: Dieser Switch kann nur an einer Betonwand oder einer nicht brennbaren Wand
installiert werden.
15

DE
1. Befestigen Sie die Montagehalterungen mit sechs KM3*8-Schrauben an den beiden Seiten des
Switches.
2. Befestigen Sie den Switch mit den Schrauben am Rack und ziehen Sie sie fest.
Montage im Rack
16

DE
AC 100-240V 56/60HZ
Erdung des Switches
1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der
Switch montiert ist.
2. Befestigen Sie die Erdungslasche mit der Unterlegscheibe und den Schrauben am Erdungspunkt auf
der Rückseite des Switches.
ACHTUNG: Der Erdungsanschluss darf erst dann entfernt werden, wenn alle
Versorgungsanschlüsse getrennt wurden.
17

DE
AC 100-240V 56/60HZ
Anschluss der Stromversorgung
1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches.
2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an.
1. Schließen Sie ein Ethernet-Kabel an den RJ45-Anschluss eines Computers, Druckers,
Netzwerkspeichers oder anderer Netzwerkgeräte an.
2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Anschluss des Switches an.
WARNUNG: Schließen Sie das Netzkabel nicht an, wenn das Gerät eingeschaltet ist.
Anschluss des RJ45-Ports
18

DE
1. Schließen Sie ein Ethernet-Kabel an die PD-Geräte an, z. B. an ein Internettelefon, eine
Netzwerkkamera oder einen drahtlosen Zugangspunkt.
2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an.
Anschließen eines PDs
19
