Gacell ABC 600 User manual

ABC 600/800/1600
USER MANUAL

1
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
INNEHÅLL
SVENSK MANUAL ..............................................................................................................................................................2
VIKTIG INFORMATION....................................................................................................................................................... 2
ANVÄNDARANVISNIG ....................................................................................................................................................... 3
Generellt ....................................................................................................................................................................... 3
Installation .................................................................................................................................................................... 3
Funktion ........................................................................................................................................................................ 3
LADDNINGSKURVOR .........................................................................................................................................................4
Fritt ventilerande, öppna .............................................................................................................................................. 4
Ventilreglerande, Gel.................................................................................................................................................... 4
Fritt ventilerande, öppna .............................................................................................................................................. 4
Ventilreglerande, Gel.................................................................................................................................................... 4
BYTE AV LADDNINGSKURVA .............................................................................................................................................4
TEKNISK SPECIFIKATION.................................................................................................................................................... 5
INKLUDERAT I PAKETET.....................................................................................................................................................6
GARANTI............................................................................................................................................................................ 7
Garantiservice ............................................................................................................................................................... 7
MANUAL, ENGLISH............................................................................................................................................................ 8
CRITICAL INFORMATION ................................................................................................................................................... 8
USER MANUAL ..................................................................................................................................................................8
General.......................................................................................................................................................................... 9
Installation .................................................................................................................................................................... 9
Function ........................................................................................................................................................................ 9
CHARGING CURVES.........................................................................................................................................................10
Vented, open...............................................................................................................................................................10
Valve-regulated, Gel....................................................................................................................................................10
Vented, open...............................................................................................................................................................10
Valve-regulated, Gel....................................................................................................................................................10
CHANGING OF CHARGING CURVE ..................................................................................................................................10
TECHNICAL SPECIFICATION............................................................................................................................................. 11
INCLUDED IN THE PACKAGE............................................................................................................................................12
WARRANTY......................................................................................................................................................................13
Warranty claim............................................................................................................................................................13

2
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
SVENSK MANUAL
VIKTIG INFORMATION
De tekniska uppgifter, information och illustrationer har noggrant sammanställts och motsvarar produktens status
vid tidpunkten för tryckning. Tillverkaren förbehåller sig rätten att förbättra eller ändra i produkten, specifikationer
och dokumentation när som helst utan ett föregående meddelande, förutsatt att det inte anses nödvändigt av
tekniska skäl.
Beskrivningar har utarbetats mycket noggrant och i detalj, ändå är det aldrig möjligt att helt utesluta fel. Under inga
omständigheter kommer dock tillverkaren hållas ansvarig för fel eller skador som kan uppstå vid användning eller
från feltolkningar.
Innehållet i denna dokumentation får inte kopieras, reproduceras, översättas eller på annat sätt vidarebefordras till
tredje part i någon form utan uttryckligt medgivande från Primepower.
Varning!
Underlåtenhet att följa denna säkerhetsinstruktion kan leda till personskador eller materiella skador eller
nedsatt funktion av laddaren.
Fara! Hög spänning!
Underlåtenhet att följa denna säkerhetsinstruktion kan leda till skada eller dödsfall, eller kan skada eller
förstöra laddaren.
Viktig information
För att undvika handhavandefel, läs denna manual noggrant innan du installerar och använder
produkten samt följ motsvarande anvisningar. Förvara denna bruksanvisning nära produkten så att den
kan hänvisas till senare.
Denna produkt kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk/mental
förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående hur
man använder produkten på ett säkert sätt och förstår riskerna inblandade.
Barn får inte leka med apparaten.
Rengöring och underhåll får inte göras av barn utan tillsyn.

3
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
ANVÄNDARANVISNIG
•Läs denna anvisning innan laddaren tas i bruk.
•Spara denna anvisning lätt tillgänglig för användaren av laddaren.
•Vid laddning av batterier bildas det vätgas, som kan orsaka explosion.
•Öppen eld eller gnistor får inte förekomma i närheten av batteriet.
•Stäng alltid av laddaren innan batteriet till- eller frånkopplas.
•Det är förenat med livsfara att beröra delar inuti laddaren. Laddaren får endast öppnas av utbildad
personal. Arbeta aldrig i laddaren med nätspänning eller batteri anslutet.
Generellt
ABC laddaren är avsedd för både fritt ventilerade- (Wet) och ventilreglerade- bly syra batterier.
Laddaren är liten och lätt och kan därför ofta monteras i direkt anslutning till batteriet i den aktuella maskinen. (Kan
levereras med kompensation för maskinens egenförbrukning)
Laddaren, som arbetar med avancerad switch-teknik, ansluts till ett vanligt jordat 230 Volt uttag, den inbyggda
mikrocontrollern styr sedan laddningen enligt en inställd laddningskurva.
Under laddningen visas laddningsförloppet med en statusindikering, lysdiod, på laddarens panel.
Mikrocontrollern övervakar också laddningen med avseende på laddningstid och temperatur i laddaren för att kunna
begränsa laddningen t.ex. vid fel på celler eller vid otillräcklig avkylning av laddaren.
Önskas specifika laddningskurvor till speciella batterier eller användningsområden, kontakta då vänligen Primepower
AB.
Installation
ABC laddaren är avsedd för inomhusbruk.
Den kan användas liggande på bord, upphängd på vägg med medföljande konsol, eller inbyggd i aktuell maskin. Vid
inbyggnad bör laddaren monteras gummiupphängd.
Batteriet kan efter önskemål vara fast anslutet eller bortkopplingsbart.
Placera laddaren så att lufttillförsel inte blockeras.
Vid väggmontering och inbyggnad placeras laddaren horisontellt för att inte fukt och smuts skall komma in.
Funktion
Kontrollera att batterityp och storlek är korrekt, att ledningar/batterihandske mellan batteri och laddare är: plus+ till
plus+ och minus- till minus-.
Anslut batteriet och slå till laddarens strömbrytare.
Uppladdning startar efter några sekunder och statusindikeringen; orange lysdiod, tänds.
Orange lysdiod är tänd tills batteriet är fullt uppladdad. Om laddaren ansluts till ett fulladdat batteri kommer
laddaren att gå över till efterladdning med viss fördröjning.
Grön lysdiod tänds när batteriet är klart att användas. Underhållsladdning sker så länge batteriet är anslutet.
Omstart av laddaren kan ske genom att bryta och sluta nätanslutningen. 1600W är utrustad med en reset knapp på
fronten. Laddningstiden varierar beroende på batterityp och urladdningsgrad.
Ett fritt ventilerat batteri (Wet) får laddas ur med max. 80%, ett ventilreglerat med max 70%.
Slå av laddaren eller tag ur nätkontakten innan batteriet kopplas bort.
Om batteriet bortkopplas utan att slå av laddaren skapas gnistor.

4
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
LADDNINGSKURVOR
Primepowers ABC laddare är enormt flexibel när det kommer till laddningskurvor. Laddaren kan enkelt ställas in till
rätt laddningskurva vid behov. Om inget sägs levereras laddaren alltid förprogrammerad till standard.
Laddnignsprogram för alla batteritopologier finns tillgängliga.
Standard inställning -fritt ventilerade/ventilreglerade med parallell förbrukning, J-program
Fritt ventilerande, öppna Ventilreglerande, Gel
Laddningsfas
Spänningsnivå
Tid
Spänningsnivå
Tid
I1-fas
>1,4V/cell
Max 12h
>1,4V/cell
Max 12h
U1-fas 2,4V/cell Max 12h 2,35V/cell Max 12h
U2-fas 2,3V/cell Obegränsad 2,3V/cell Obegränsad
Traktionära batterier (Gel/AGM), M-/B-program
Fritt ventilerande, öppna Ventilreglerande, Gel
Laddningsfas Spänningsnivå Tid Spänningsnivå Tid
I1-fas >1,4V/cell Max 12h >1,4V/cell Max 12h
U1-fas 2,4V/cell Max 12h 2,35V/cell Max 12h
I2-fas Max 2,8V/cell Min 1h max 4h Max 2,8V/cell Min 1h max 4h
U2-fas 2,26V/cell Obegränsad 2,26V/cell Obegränsad
BYTE AV LADDNINGSKURVA
Laddare som är beställda med inställning ”0”fungerar först efter inställning till korrekt batterikapacitet.
Omkopplare för inställning av laddningskurva finns åtkomlig på fronten till vänster om lysdioden.
ABC laddaren är konstruerad för uppladdning av alla sorts batteri och är försedd med ca: 15 olika laddningskurvor.
Ta bort klistermärket och ställ omkopplaren till önskad laddningskurva.
Vänligen kontakta din återförsäljare för lista med laddningskurvor.

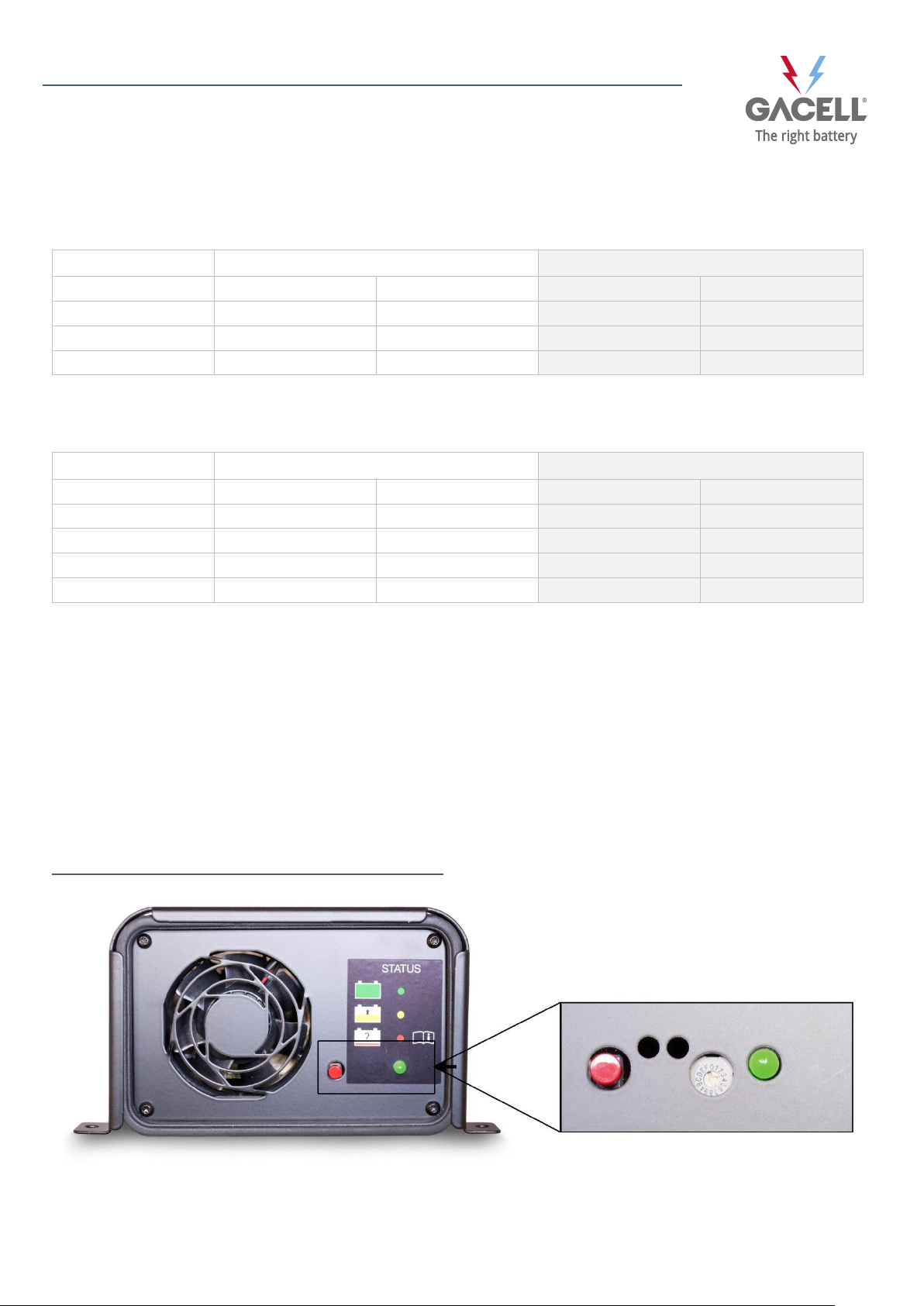

Exempel på byte av laddningskurva på ABC 1600W

5
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
TEKNISK SPECIFIKATION
BENÄMNING ABC 1600W ABC 600/800W

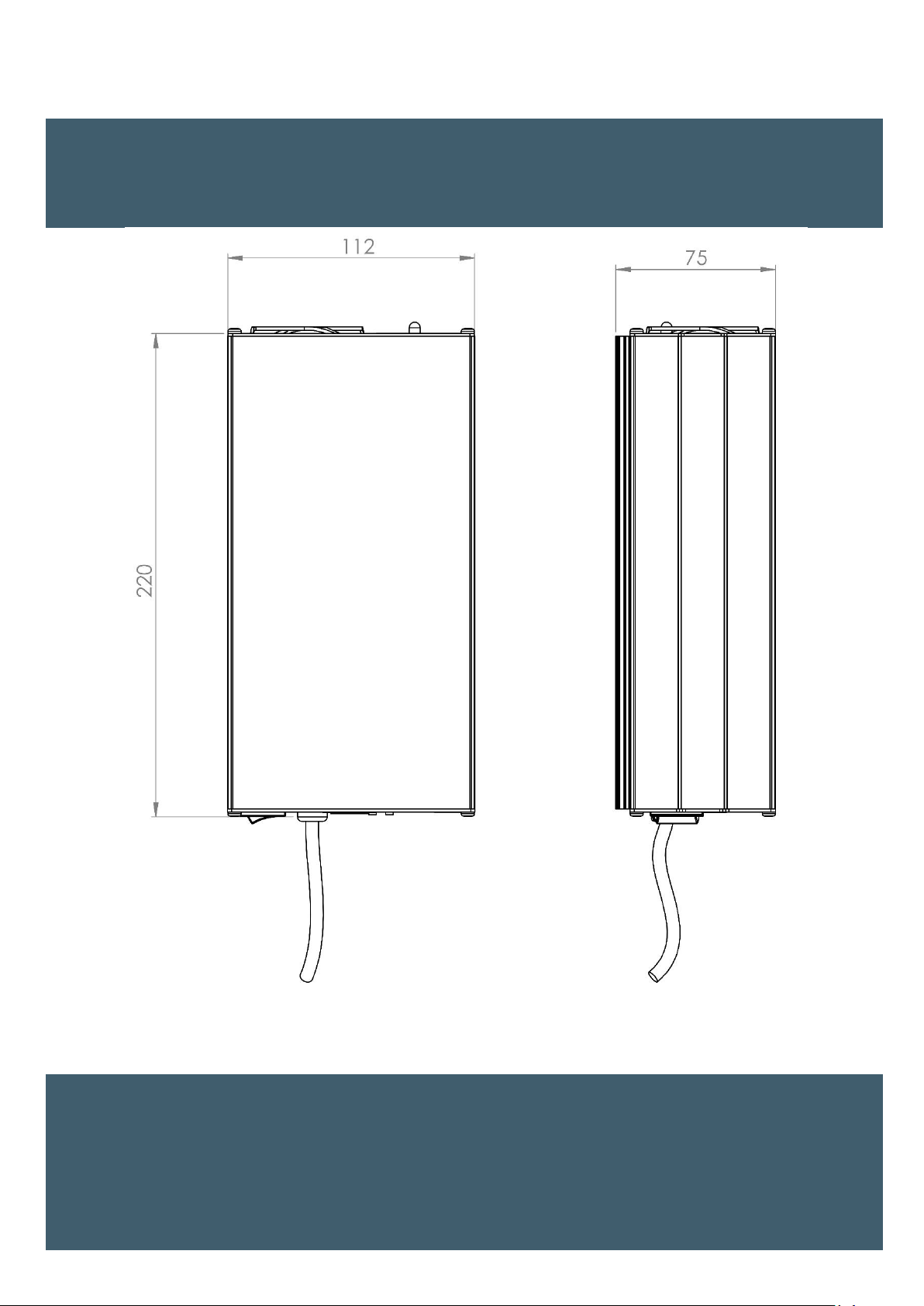

Dimensioner (L x W x H) 258 x 136 x 89 i mm 230 x 112 x 75mm
Vikt Kg
2,3Kg
1,5Kg
Användningstemperatur –25oC > +40oC –25oC > +40oC
Ingående växelspänning
90 Volt - 255 Volt AC, 45 Hz - 400 Hz (<200V
medför effektbegränsning) Apparaten bör
anslutas till säkring med ”c” karaktäristik.
90 Volt - 255 Volt AC, 0-40 Hz - 400
Hz (<200V medför effektbegränsning)
Apparaten bör anslutas till säkring
med ”c” karaktäristik.
Utgående ström
30A, 40A, 50A, 60A, 100A
10A, 15A, 20A, 25A, 30A, 50A
Utgående spänning (DC) 12V, 24V, 36V, 48V 12V, 24V, 36V, 48V, 72V, 96V
Nätkabel
3 x 0,75 2 Gummi kabel. 1,5m
3 x 0,75 2 Gummi kabel. 1,5m
Sekundärkabel 2 m 10 mm2 (2M 2x25mm212V 100A)2 m 10 mm2
Skyddsklass Klass I, jordad Klass I, jordad
IP Klass IP21 (vid horisontellt montage). IP21 (alt. IP44)
Hölje Aluminium Aluminium
Effektfaktor
~1
~1
Övrigt Skyddad mot felpolarisering och kortslutning.
Kan användas som nätaggregat med fast
utspänning (Specialprogram).
CE-certifierad i enlighet med korrekt EN-
standard.
Skyddad mot felpolarisering och
kortslutning.
Kan användas som nätaggregat med
fast utspänning (Specialprogram).
CE-certifierad i enlighet med korrekt
EN-standard.

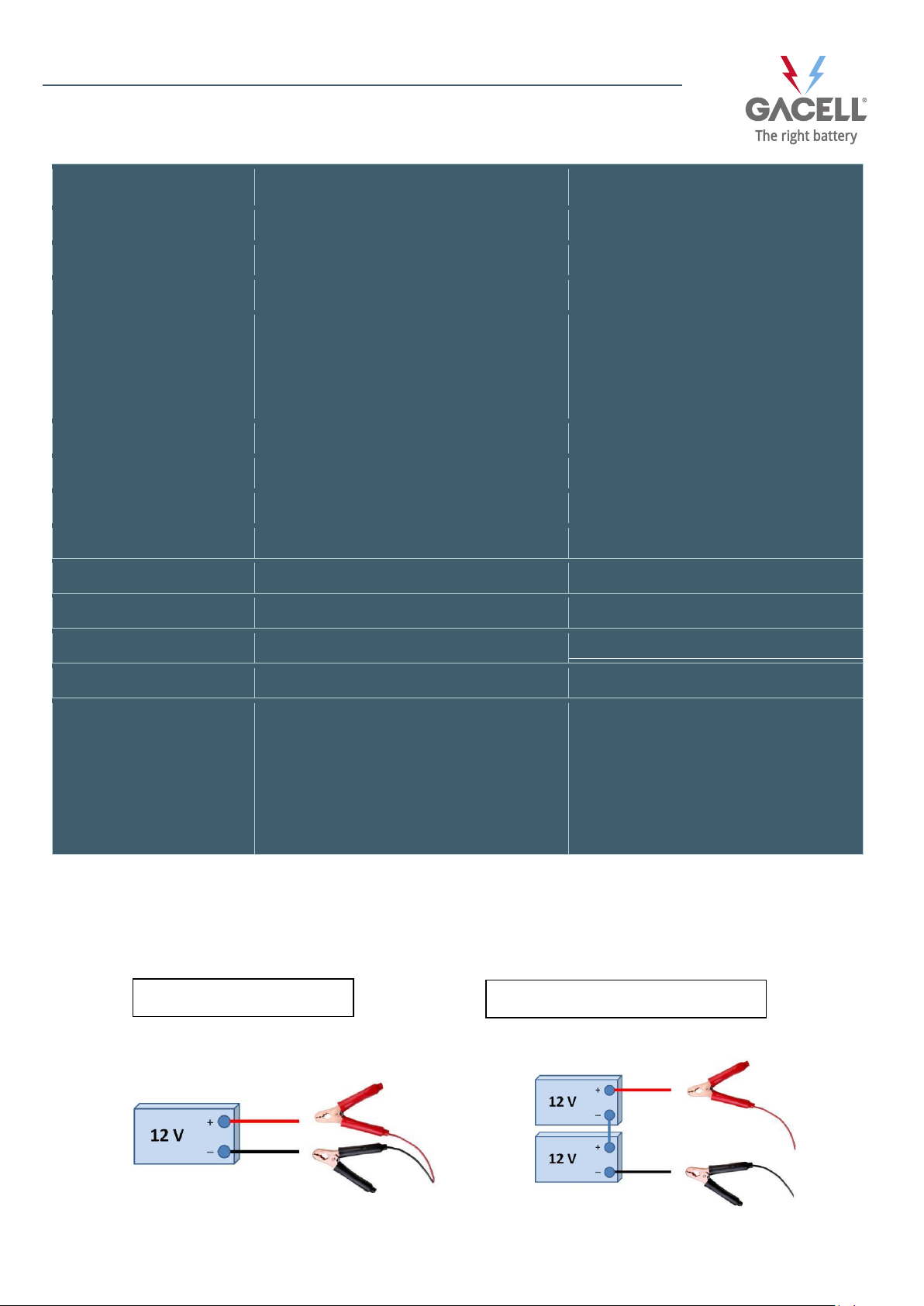

12V Batteri (ett batteri)
24V Batteri (två batterier i serie)

6
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
INKLUDERAT I PAKETET
PRIMEPOWER ABC USER MANUAL
PRIMEPOWER ABC 600/800W
PRIMEPOWER ABC 1600W

7
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
GARANTI
•Garanti gäller endast produktens ursprungliga köpare inom en period av 24 månader från det att produkten
levererats.
•Primepower garanterar att produkten är i utmärkt skick vid leverans, om inte gäller full returrätt.
•Om användaren inte har utfört en korrekt installation eller använt produkten på ett felaktigt sätt gäller ingen
garanti.
•Om fel laddningskurva väljs av användaren så upphör garantin.
Garantiservice
Kontakta din återförsäljare.
För att erhålla garanti behövs följande:
•Kvitto
•Modellnummer
•Produktens serienummer
•En kort beskrivning av felet
VARNING!
Använd inte denna produkt utan att först läsa hela manualen! Att felaktigt installera eller använda
produkten kan allvarligt skada eller förstöra produkten eller andra anslutna produkter. Används produkten
på ett felaktigt sätt kan garantin upphöra att gälla.

8
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
MANUAL, ENGLISH
CRITICAL INFORMATION
The technical data, information and illustrations have been carefully compiled and corresponds to the product status
at the time of printing this manual. The manufacturer reserves the right to improve or modify the product,
specifications and documentation at any time without prior notice, provided that it is not considered necessary for
technical reasons.
Descriptions have been prepared very carefully and in detail, yet it is never possible to completely rule out wrong.
Under no circumstances will the manufacturer be held responsible for errors or damages resulting from wrong use
or from misinterpretation.
The content of this documentation may not be copied, reproduced, translated or otherwise passed on to third
parties in any form without the express written consent of Primepower.
Warning!
Failure to follow these safety instructions could result in personal injury, property damage or impair the
function of the charger.
Danger! High voltage!
Failure to follow this safety instruction can result in injury or death, or may damage or destroy the
charger.
Important Information!
To avoid operator error, read this manual carefully before installing and using the product and follow
the appropriate instructions. Keep this manual near the product so that it can be referred to later.
This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision
or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.

9
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
USER MANUAL
•Read this instruction before the charger is taken into use.
•Keep this manual within easy reach for the user of this battery charger.
•Hydrogen gas will be produced when charging lead-acid batteries and hydrogen gas is explosive.
•Open flames and sparks should be kept away from batteries they may produce explosions.
•The charger should be switched off before the charger/battery plug is disconnected.
•It is related with real danger to touch any parts inside the charger. Do not do any repair work with the
main switch ON and to be real sure disconnect the mains connector.
General
The ABC Charger is suitable both for Freely Ventilated- (Wet) and Valve Regulated- (Dry) lead/acid batteries.
The charger is small and is very light and can therefore easily be fitted close to the battery. (The charger can be
delivered with program compensating for the equipment base load).
The charger operates in high frequency and should be connected to a standard 230V mains connection with ground.
The built in micro controller controls the charging process according to the chosen charging algorithm.
During charging the charging progress is displayed with a status indicator LED on the front panel. The micro-
controller is also controlling the charging progress with regards to temperature in the charger and time. If a fault
occurs in some cells or the temperature rises the charging current will be limited. If you have a special requirement
of charging algorithm or application, please contact Primepower AB.
Installation
The ABC Charger is mainly suited for indoor use.
It can be used positioned horizontally on a table or a shelf, hang on a wall using the free supplied bracket or as a
built-in charger in the vehicle or machinery. When it is built in it has to be shock absorbed.
The charger can be with fixed connection to the battery or with conventional connectors.
Position the charger in such a way that the air supply will not be obstructed.
When the charger is fitted on a wall or mounted in a vehicle it should be horizontal to limit dust and moisture to
enter it.
Function
Check that battery type and size correspond to the setting of the charger. Also check that the polarity between the
charger and the battery is right. Positive + to positive + and negative –to negative -.
Connect the battery to the charger and switch on the charger.
The charging starts after a few seconds and the status indicator, Orange LED, is lit up.
Orange LED remains on until the battery is fully charged.
Green LED, is lit up when the battery is ready to be used.
Maintenance charging will continue as long as the battery is connected.
ABC600/800: The charger will be reset as soon as the charger is switched off and then on.
1600W version is reset by the red knob on the front or by disconnecting the mains cable.
The charging time depends on the size of battery and the depth of discharge.
A freely ventilated battery (Wet) can be discharged to max. 80% and a valve regulated (Dry) with max 70%.
Switch off the charger before the battery is disconnected. If the battery is disconnected
without switching of the charger, sparks may be produced.

10
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
CHARGING CURVES
Primepowers ABC charger is extremely flexible when it comes to charging curves. When ordering a charger be sure
to inform the specifications needed so we can deliver a charger programmed for your needs. If nothing is said, the
charger will always be programmed to default. The charging curve for all battery topologies are available.
Defaul program - vented / valve-regulated parallel consumption, J –program
Vented, open Valve-regulated, Gel
Charging phase Voltage level Time Voltage level Time
I1-fas >1,4V/cell Max 12h >1,4V/cell Max 12h
U1-fas 2,4V/cell Max 12h 2,35V/cell Max 12h
U2-fas 2,3V/cell Unlimited 2,3V/cell Obegränsad
Traktionary batteries (Gel/AGM), M-/B-program
Vented, open Valve-regulated, Gel
Charging phase Voltage level Time Voltage level Time
I1-fas >1,4V/cell Max 12h >1,4V/cell Max 12h
U1-fas 2,4V/cell Max 12h 2,35V/cell Max 12h
I2-fas Max 2,8V/cell Min 1h max 4h Max 2,8V/cell Min 1h max 4h
U2-fas 2,26V/cell Unlimited 2,26V/cell Obegränsad
CHANGING OF CHARGING CURVE
Chargers that are ordered with setting "0" works only after setting the correct battery capacity.
Switches for setting the charge curve is accessible on the front panel to the left of the LED.
ABC Charger is designed for charging any kind of battery, and is equipped with about 15 different charging curves.
Remove the sticker and screw the knob to the desired charging algorithm.
Please contact your dealer for the list of charging curves
Exampel of changing the charging curve on ABC 1600W

11
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
TECHNICAL SPECIFICATION
NAME ABC 1600W ABC 600/800W
Dimensions (L x W x H) 258 x 136 x 89 i mm 230 x 112 x 75mm
Weight
2,3Kg
1,5Kg
Ambient temperature –25oC > +40oC –25oC > +40oC
VAC Input
90 Volt - 255 Volt AC, 45 Hz - 400 Hz
(<200V brings power limitations)
The unit should be connected to fuse with
“C” characteristics.
90 Volt - 255 Volt AC, 0-40 Hz - 400 Hz
(<200V brings power limitations)
The unit should be connected to fuse
with “C” characteristics.
Output current
30A, 40A, 50A, 60A, 100A
10A, 15A, 20A, 25A, 30A, 50A
VDC Output 12V, 24V, 36V, 48V 12V, 24V, 36V, 48V, 72V, 96V
Mains cable 3 x 0,75 2 Rubber cable. 1,5m 3 x 0,75 2 Rubber cable 1,5m
Battery cable 2 m 10 mm2 (2M 2x25mm212V 100A)2 m 10 mm2
Protection class Class I, grounded Class I, grounded
IP Class IP21 (horizontal mounted) IP21 (alt. IP44)
Cover Aluminium Aluminium
Power factor ~1 ~1
General Protection against wrong polarity and short
circuits. CE-certified
in accordance with valid EN-standards.
Can be used as a power supply (special
program).
Protection against wrong polarity and
short circuits. CE-certified
in accordance with valid EN-standards.
Can be used as a power supply (special
program).
12V Battery (singel battery) 24V Battery (two batteries in series)

12
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
INCLUDED IN THE PACKAGE
PRIMEPOWER ABC USER MANUAL
PRIMEPOWER ABC 600/800W
PRIMEPOWER ABC 1600W

13
ABC 600/800/1600 USER MANUAL
Idavägen 11 SE-352 46 |[phone] |[e-mail]
WARRANTY
•Primepower warranty applies only to original purchaser within a period of 24 months from the date of
delivery.
•Primepower guarantees that the product is in excellent condition upon delivery, unless comes full refund.
•If the user has not conducted a proper installation or used the product incorrectly applies no warranty.
•If wrong algorithm, charging curve, is chosen by the user the warranty will be void.
Warranty claim
To take advantage of warranty please contact your retailer.
Please have following information available:
•Receipt
•Model number
•Product serial number
•A brief description of the problem
WARNING!
Do not use this product without reading the entire manual! Incorrectly installed or use of the product
can severely damage the user, destroy the product or connected equipment. If the product is used the
wrong way, warranty may be void.

ABC 600 / 800W

Idavägen 11 SE-352 46 |[phone] |[e-mail]
ABC 1600W P0990096_rev3
GACELL A/S - Sletten 17 - DK 7500 Holstebro - 961 02 961
