gala gar Smart 140 MMA User manual

Smart 140 MMA battery
ES
MANUAL TÉCNICO DE INSTRUCCIONES.
EQUIPOS INVERTER DE SOLDADURA AL ARCO
EN
TECHNICAL INSTRUCTIONS MANUAL.
ARC WELDING INVERTER EQUIPMENT
Ref. 223.00.140BT Smart 140 MMA Battery
ES
ESTE EQUIPO DEBE SER UTILIZADO POR PROFESIONALES.
EN BENEFICIO DE SU TRABAJO LEA ATENTAMENTE ESTE MANUAL.
EN
THIS EQUIPMENT MUST BE USED BY PROFESSIONALS.
TO HELP YOU IN YOUR WORK CAREFULLY READ THIS MANUAL.
Jaime Ferrán 19 50014 ZARAGOZA (España)
Tel. - 34/976473410 Fax - 34/976472450
Ref: M-22300140BT V0

Smart 140 MMA battery
2
NOTAS:

Smart 140 MMA battery
3
E
ÍNDICE DE TEMAS.
CAPITULO 1. DESCRIPCIÓN GENERAL. CARACTERÍSTICAS TÉCNICAS ........................... Pág. 4
CAPITULO 2. ACCESORIOS........................................................................................... Pág. 5
CAPITULO 3. TRANSPORTE E INSTALACIÓN. ................................................................. Pág. 5
CAPITULO 4. PUESTA EN MARCHA, FUNCIONAMIENTO Y REGLAJES ............................. Pág. 6
CAPITULO 5. PROCESO MMA ....................................................................................... Pág. 7
CAPITULO 6. OPERACIONES DE MANTENIMIENTO. RECOMENDACIONES..................... Pág. 9
CAPITULO 7. ANOMALÍAS. CAUSAS PROBABLES. SOLUCIONES POSIBLES...................... Pág. 10
CAPITULO 8. MEDIDAS DE SEGURIDAD......................................................................... Pág. 11
CAPITULO 9. RECICLAJE DE LA BATERÍA ........................................................................ Pág. 20
ANEXOS. ............................................................................................................... Pág. 21
- CONDICIONES GENERALES DE GARANTÍA.
- DECLARACIÓN DE CONFORMIDAD MARCADO CE.
- HOJA DE REPUESTOS.
- PLANOS ELÉCTRICOS.
EN
CONTENTS.
CHAPTER 1. GENERAL DESCRIPTION. TECHNICAL SPECIFICATIONS ............................. Pág. 12
CHAPTER 2. ACCESSORIES .......................................................................................... Pág. 13
CHAPTER 3. TRANSPORT AND INSTALLATION.............................................................. Pág. 13
CHAPTER 4. START-UP. ADJUSTMENT AND OPERATION CONTROLS ............................ Pág. 14
CHAPTER 5. MMA PROCESS......................................................................................... Pág. 15
CHAPTER 6. MAINTENANCE OPERATIONS. RECOMMENDATIONS................................ Pág. 17
CHAPTER 7. ANOMALIES. PROBABLE CAUSES. POSSIBLE SOLUTIONS........................... Pág. 18
CHAPTER 8. SAFETY FEATURES .................................................................................... Pág. 19
CHAPTER 9. BATTERY RECYCLING ............................................................................... Pág. 20
ANEXOS. ............................................................................................................... Pág. 21
- GENERAL GUARANTEE CONDITIONS.
- DECLARATION OF CONFORMITY CE MARKING.
- SPARE PARTS SHEET.
- ELECTRICAL PLANS.

Smart 140 MMA battery
4

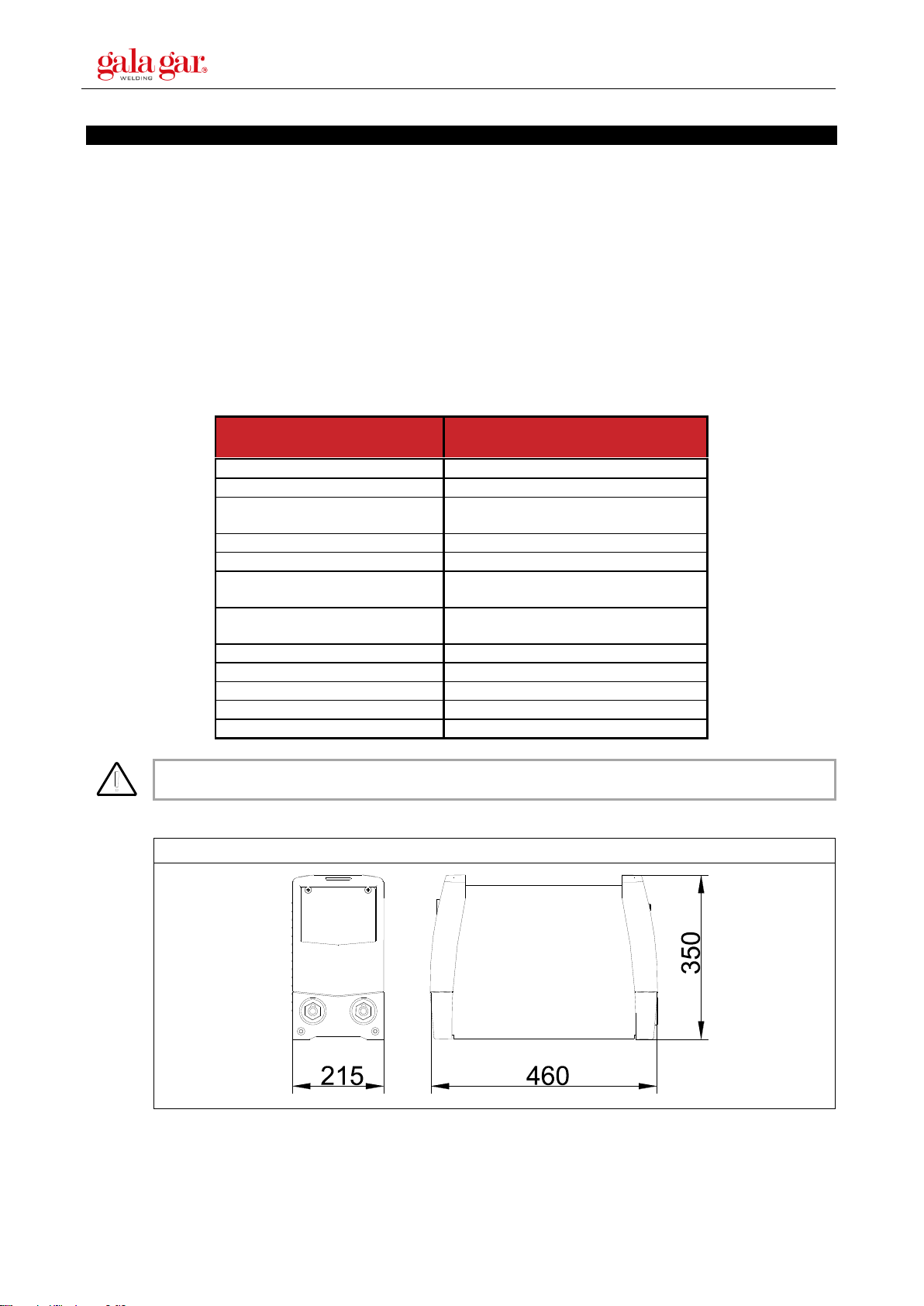

1. DESCRIPCIÓN GENERAL CARACTERÍSTICAS TÉCNICAS.
Nuevo e innovador equipo autónomo de soldadura de electrodo revestido, a batería.
Ideal para aquellos trabajos en los que la portabilidad es esencial y no se dispone de alimentación eléctrica en
el área de trabajo.
Sus principales ventajas son:
- Soldadura de electrodos, normales, básicos e inoxidables.
- Batería de gran capacidad y corto tiempo de carga.
- Diseño portátil de gran facilidad de transporte.
- Protección contra el sobrecalentamiento
- Indicador del nivel de la batería de fácil lectura
- Lampara intensiva de iluminación
- Sistema de ventilación inteligente (ecoventilador)
CARACTERÍSTICAS
TÉCNICAS
SMART 140 MMA BATTERY
Ref. 22300140BT
Proceso de soldadura
Electrodo Revestido MMA
Acumulador
Bateria de litio
Sistema de carga
Cargador de conexión a 230 V
(Incluido)
Potencia nominal
3.7 kW
Intensidad de soldadura
10-140A
Tipo de electrodos soldables
Electrodos Rutilo E-6013 –Inox 316L
Básico E-7018
Capacidad de soldadura
Φ 2,5 mm 70 Electrodos
Φ 3,25 mm 30 Electrodos
Capacidad de la batería
48V / 42000mAh
Tiempo de carga
3.5 horas (10 A)
Ciclos de la batería
1000 ciclos –5,5 años
Peso
21.6 Kg
Dimensiones
460x215x350mm
NO UTILICE NUNCA ESTAS MÁQUINAS DE SOLDADURA PARA DESCONGELAR TUBOS.
Dimensiones generales del equipo Smart 140 MMA Battery

Smart 140 MMA battery
5
2. ACCESORIOS.
REFERENCIA
DE SERIE
REFERENCIA
RECOMENDADO
259040
Toma de masa y pinza
portaelectrodos.
23301632PQ
Electrodos 3.25 mm. (Rutilo)
22300140BT11
Batería de litio.
5998E
Careta pantalla electrónica
22300140BT17
Cargador batería.
M-22300140BT
Manual.
GALA GAR dispone de una completa gama de accesorios de soldadura, en la que podrá
encontrar los más adecuados a su necesidad.
EMPLEE SOLO LOS REPUESTOS Y ACCESORIOS RECOMENDADOS.
3. TRANSPORTE E INSTALACIÓN.
3.1 . TRANSPORTE Y EMBALAJE.
En el transporte del equipo deben evitarse los golpes y los movimientos bruscos. Debe protegerse el
embalaje de la caída de agua.
¡MANIPULE EL EQUIPO CON CUIDADO, AUMENTARA LA VIDA DEL MISMO!
3.2 INSTALACIÓN ELÉCTRICA DE ALIMENTACIÓN.
Cuando se utiliza un cable de salida largo, a fin de reducir la caída de voltaje, se recomienda un cable con
mayor área de sección; si el cable es demasiado largo, tendrá un gran impacto en el rendimiento del arco, o
incluso en otras prestaciones del sistema.
Cable de conexión de entrada
Este soldador es un soldador de baterías de iones de litio sin cable, que puede ser usado para soldar sin
AC.
Se sugiere añadir el cable de conexión de carga y la extensión del alcance del generador para la conexión.
Cable de conexión de salida
(1) Inserte el enchufe rápido del soporte de la varilla de soldar en el enchufe rápido del panel de soldadura
con la polaridad "+", apriételo con fuerza en el sentido de las agujas del reloj y la pinza de tierra en el otro
extremo, que sirve para sujetar la pieza de trabajo.
(2) Cada soldador está equipado con un par de acoplamientos rápidos. Conecta el otro extremo de
el soporte de la varilla de soldar con el conector rápido negro y el otro extremo de la pinza de tierra con el
conector rápido rojo firmemente.

Smart 140 MMA battery
6

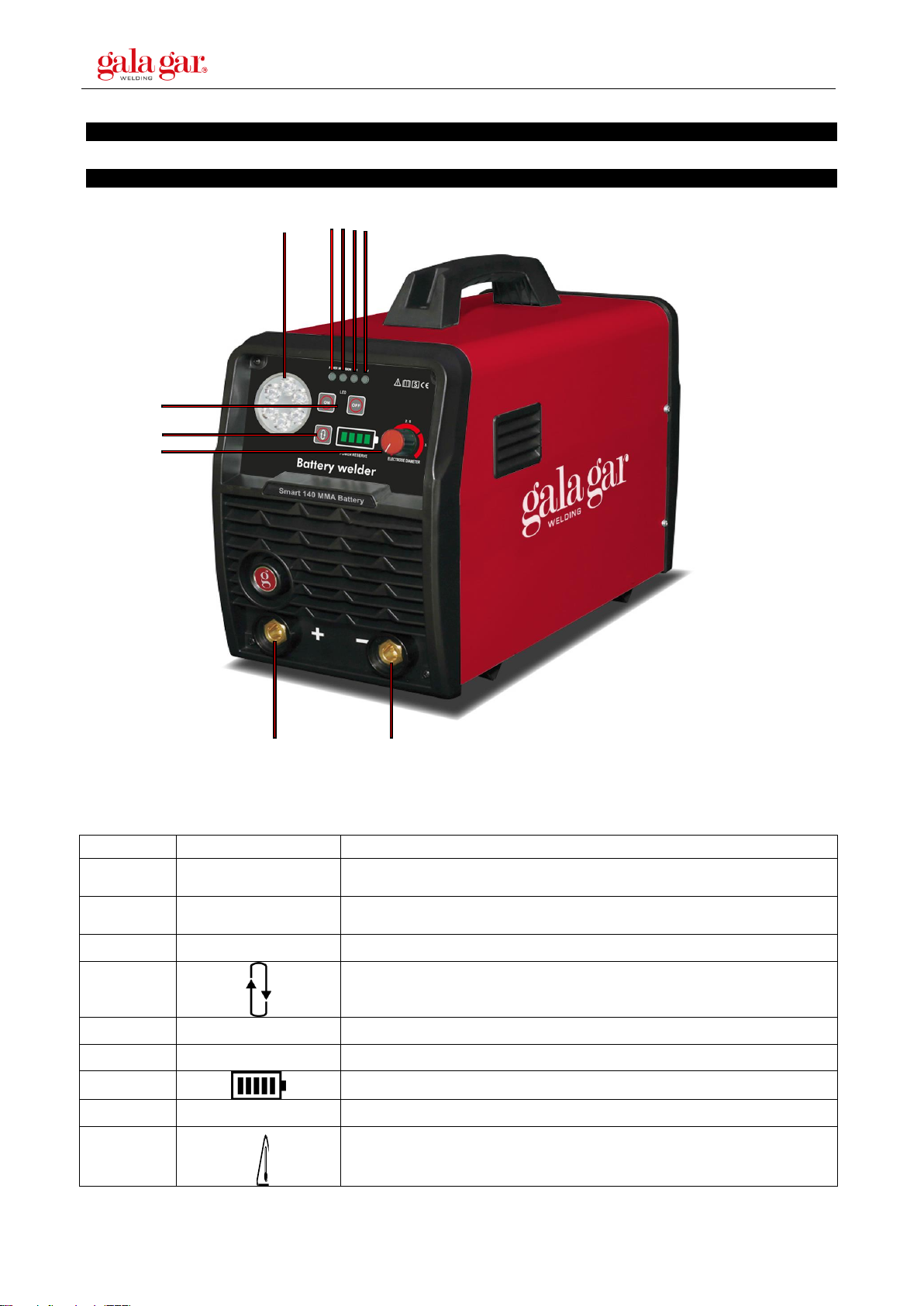

4. PUESTA EN MARCHA FUNCIONAMIENTO Y REGLAJES.
4.1. MANDOS DE OPERACIÓN.
Marca
Símbolo
Descripción de uso.
A
-
Conector del polo negativo de tensión de soldadura.
B
+
Conector del polo positivo de tensión de soldadura.
C
Potenciómetro de control del valor de la corriente de soldadura.
D
Medidor del nivel de batería.
E
ON / OFF
Diodo luminoso. Indicador de la puesta en marcha.
F
LED. Linterna.
G/H
Indicador de carga de batería.
I
Indicador de marcha atrás.
J
Indicador de sobrecalentamiento
A
B
C
D
E
F
H
I
G
J

Smart 140 MMA battery
7

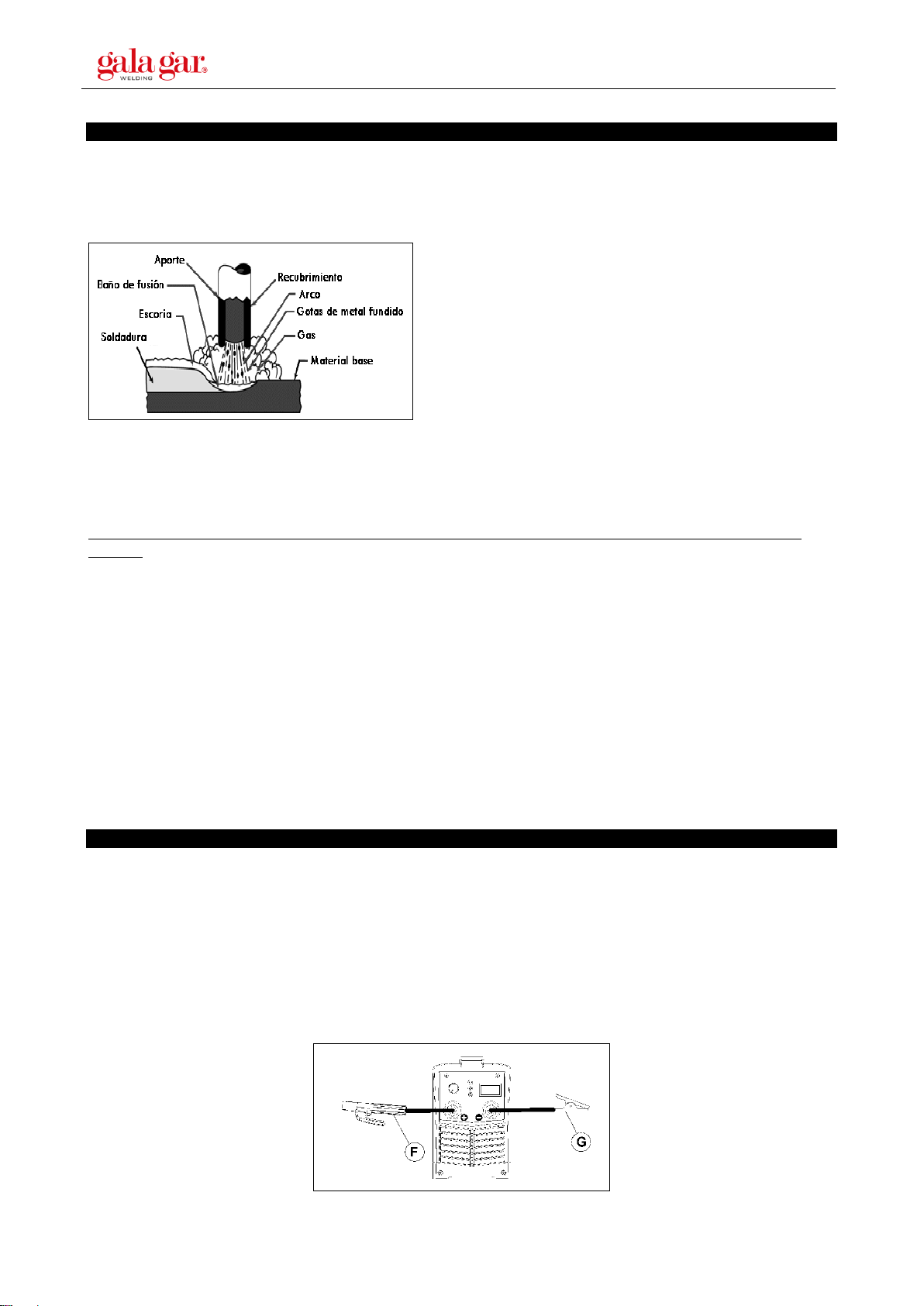

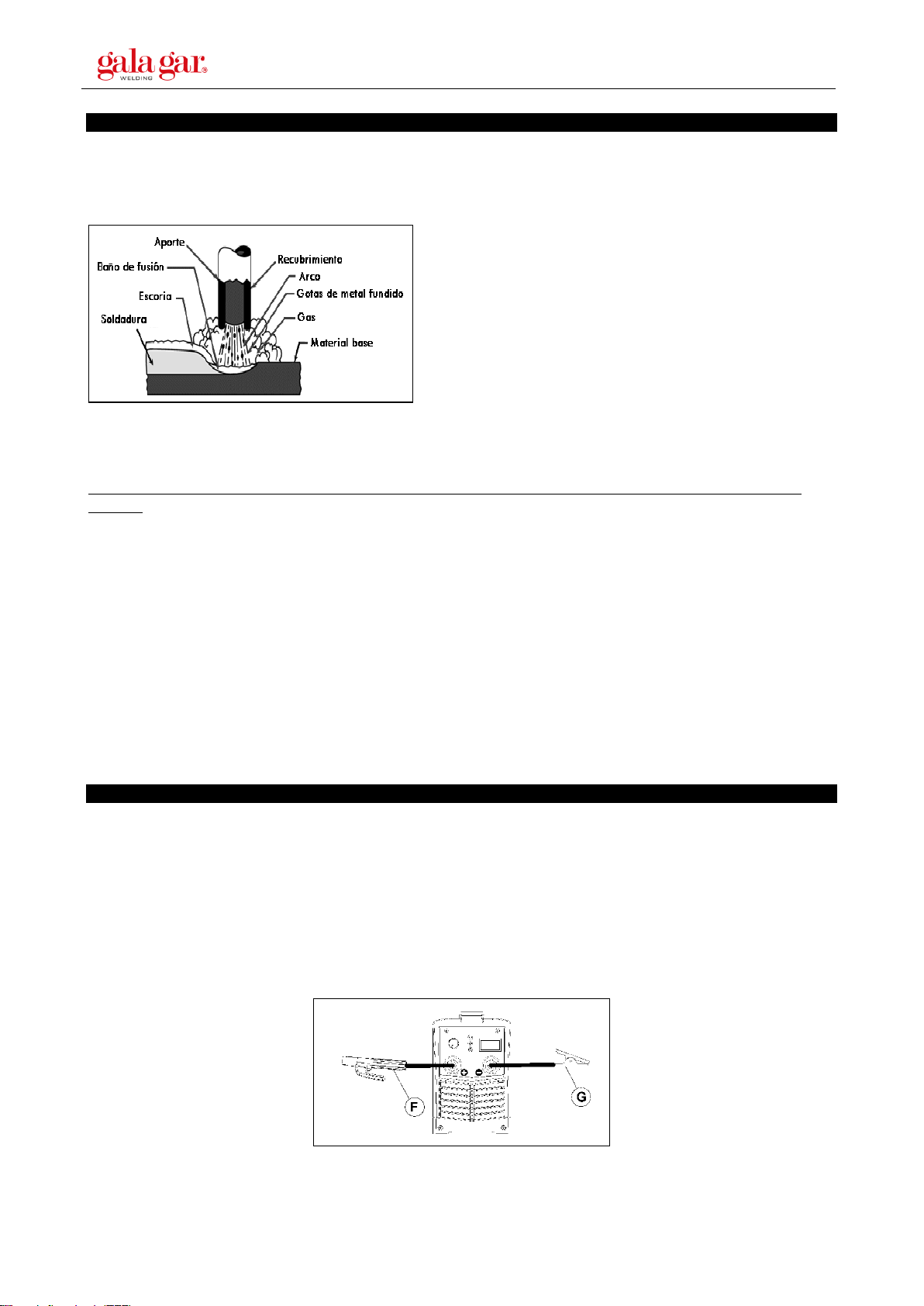

5. PROCESO MMA
El soldeo con electrodo revestido, también conocido como MMA (Manual Metal Arc), SMAW o proceso 111,
forma parte de los procesos de soldeo por arco eléctrico. Por tanto, debemos tener en cuenta los principios
fundamentales del proceso antes de comenzar las labores de soldeo solicitadas.
El soldeo por arco eléctrico con electrodo revestido es un proceso
en el que la fusión del metal se produce entre la pieza y un
electrodo metálico recubierto.
Al circular la corriente eléctrica por el electrodo se produce un
incremento de calor en el extremo del electrodo que produce un
arco que funde el alma o varilla del electrodo y quema el
recubrimiento del mismo. De modo que se obtiene la atmósfera
adecuada para que se produzca la transferencia de metal fundido
desde el núcleo del electrodo hasta el baño de fusión en el material
base.
Estas gotas de metal fundido caen recubiertas de escoria fundida procedente de la fusión del recubrimiento del
arco. La escoria flota en la superficie y forma, por encima del cordón de soldadura, una capa protectora del
metal fundido, controlando la velocidad de enfriamiento de cordón y evitando la oxidación del metal
aportado.
APLICACIONES
Este proceso de soldeo es especialmente recomendado para soldaduras de reparación y mantenimiento,
fabricación e instalación de tuberías, además de trabajos de montajes en exterior. Soldaduras de producción y
reparación en construcción naval, tanques de almacenamiento, estructuras, recipientes a presión, refinerías de
petróleo, calderas y cualquier tipo de tubería de conducción son alguno de sus sectores de aplicación.
Las características principales del proceso son su simplicidad y su bajo precio, convirtiéndolo en un
procedimiento práctico y excelente para uso Offshore o trabajos en exterior.
Sin embargo, el procedimiento de soldadura con electrodo revestido no se presta para su automatización o
semi automatización; su aplicación es esencialmente manual.
En caso de utilizar electrodos en condiciones menos favorables (con humedad, sin precalentar, etc.) podremos
mejorar las prestaciones de soldeo con un ajuste de los parámetros de control en proceso manual.
5.1. SOLDADURA CON ELECTRODO REVESTIDO.
En la soldadura con electrodo revestido debemos realizar la conexión de la pinza (F) y de la masa (G) de
soldadura en función de la polaridad aconsejada por el fabricante de electrodos.
Normalmente, la mayoría de los electrodos deben colocarse con polaridad directa; es decir, la pinza de
soldadura colocada en el polo negativo y la masa colocada en el polo positivo. No obstante, la soldadura con
electrodos básicos o especiales se suele realizar con polaridad inversa, es decir, la pinza del electrodo
colocada en el polo positivo y la masa al negativo. En cada caso atenderemos a las indicaciones realizadas
por el fabricante de electrodos. En la figura se dibuja la preparación del equipo para este modo de trabajo,
en este caso observe que la polaridad de uso es inversa, es decir, la pinza de soldadura va colocada a polo
positivo.
Instalación para la soldadura de ELECTRODO REVESTIDO.

Smart 140 MMA battery
8
5.2. PARÁMETROS DE SOLDADURA
Selección de parámetros de soldadura de arco manual
SN.
Espesor/mm.
Diámetro de la varilla
de soldar
/mm.
Diámetro de la
varilla de soldar
/mm.
Corriente de
soldadura
/A
Observaciones.
1.
1.6
25-40
2.
<4
2.0-3.2
2.0
40-65
2.5
50-80
Normalmente
usado
3.2
100-130
Normalmente
usado
3.
4-12
3.2-4
3.2
100-130
Normalmente
usado
4.0
160-210
Normalmente
usado
4.
>12
>4
4.0
160-210
Normalmente
usado
5.0
200-270
6.0
260-300
Debemos asegurar una buena conexión de toma de masa, pues un mal contacto de la masa, generará el
calentamiento de la misma, la interrupción del paso de corriente y la desaparición del arco.
Es conveniente que el cable de masa sea lo más corto posible, de esta forma reduciremos las perturbaciones
electromagnéticas.
Siempre que circula corriente eléctrica se genera un campo magnético circular alrededor del conductor, este
campo magnético se genera desde la conexión del polo negativo hasta el positivo, este fenómeno produce la
desviación del arco eléctrico que se denomina soplo magnético.
Este fenómeno se presenta en los extremos de las piezas y se dará en aplicaciones con corriente continua. En
soldadura con corriente alterna se anula en cada ciclo al existir un cambio en la dirección de la corriente.
PARA MINIMIZAR EL EFECTO DEL SOPLO MAGNÉTICO:
Se deberá soldar lo más alejado posible de la masa.
Colocar apéndices en los finales de piezas.
Reducir la longitud del arco.
Inclinar la antorcha en dirección opuesta al campo.
Disminuir la intensidad de corriente al mínimo, pues la intensidad del campo magnético es
directamente proporcional a la corriente circulante.

Smart 140 MMA battery
9
6. OPERACIONES DE MANTENIMIENTO. RECOMENDACIONES.
Con el fin de proporcionar una larga vida al equipo
deberemos seguir unas normas fundamentales de
mantenimiento y utilización. Atienda estas
recomendaciones.
UN BUEN MANTENIMIENTO DEL EQUIPO EVITARA
UN GRAN PORCENTAJE DE AVERÍAS.
6.1 MANTENIMIENTO DE LA MAQUINA.
RECOMENDACIONES GENERALES.
Antes de realizar cualquier operación sobre la
máquina o los cables de soldadura, debemos colocar
el interruptor del equipo en la posición "O" de
máquina desconectada.
La intervención sobre la máquina para la
realización de operaciones de mantenimiento y
reparación, debe realizarse por personal
especializado.
SOPLE PERIÓDICAMENTE CON AIRE
COMPRIMIDO EL INTERIOR DE LA MAQUINA
La acumulación interior de polvo metálico es una
de las principales causas de averías en este tipo de
equipos ya que están sometidos a una gran polución.
Como medida fundamental debe separarse el equipo
del lugar de soldadura, evitando una colocación a
corta distancia. Mantener la máquina limpia y seca
es fundamental. Debe soplarse el interior con la
frecuencia que sea necesaria. Debemos evitar
cualquier anomalía o deterioro por la acumulación
de polvo. Sople con aire comprimido limpio y seco el
interior del equipo. Como rutina que garantice un
correcto funcionamiento del equipo debe
comprobarse que una vez soplado éste las
conexiones eléctricas siguen correctamente
apretadas.
¡ATENCIÓN!: SEPARE SUFICIENTEMENTE LA
MAQUINA DEL PUESTO DE TRABAJO.
EVITE LA ENTRADA DE POLVO METÁLICO AL
EQUIPO.
UBIQUE EL EQUIPO EN UN LUGAR CON
RENOVACIÓN DE AIRE LIMPIO.
Las ventilaciones de la máquina deben mantenerse
libres. Esta debe ubicarse en un emplazamiento
donde exista renovación de aire.
LA MAQUINA DEBE FUNCIONAR SIEMPRE
CON LA ENVOLVENTE PUESTA.
NO DESCONECTE LA MAQUINA SI ESTA SE
ENCUENTRA CALIENTE.
Si ha acabado el trabajo no desconecte
inmediatamente la máquina, espere a que el sistema
de refrigeración interior la enfríe totalmente.
MANTENGA EN BUENAS CONDICIONES DE
USO LOS ACCESORIOS DE SOLDADURA.
UNA VEZ FINALIZADA LA OPERACIÓN DE
SOLDEO EVITE EL CONTACTO DIRECTO DE LA
PINZA PORTAELECTRODOS CON LA MASA DE
SOLDADURA Y EL RESTO DE PIEZAS
CONECTADAS A ELLA.
6.2 RECOMENDACIONES PARA REDUCIR LAS MOLESTIAS
POR COMPATIBILIDAD ELECTROMAGNÉTICA (CEM).
El usuario es responsable de la instalación y
utilización del material de soldadura siguiendo las
instrucciones de este manual y las siguientes
recomendaciones:
Antes de instalar el material de soldadura debe
tener en cuenta la presencia en los alrededores de:
Cables de potencia, control, señalización y
teléfono.
Receptores y transmisores de radio y televisión.
Ordenadores y otros equipos de control.
Equipo crítico de seguridad.
Personas con estimuladores cardíacos o aparatos
para la sordera.
Material de medida y calibración.
Para reducir las molestias por CEM tenga en cuenta
la hora del día en que la soldadura u otras
actividades se llevarán a cabo. Aleje las posibles
víctimas de interferencias de la instalación de
soldadura.
CONECTE SIEMPRE LA MÁQUINA A LA
ALIMENTACIÓN CON UNA TOMA DE TIERRA
EFICAZ.
EN CASO DE PRECISAR BLINDAJES O FILTRADO DE
RED SUPLEMENTARIO CONSULTE CON NUESTRO
SERVICIO TÉCNICO.
REALICE LAS OPERACIONES DE MANTENIMIENTO
DEL EQUIPO DESCRITAS EN ESTE MANUAL.
UTILICE CABLES DE SOLDADURA TAN CORTOS
COMO SEA POSIBLE Y COLOCADOS UNO JUNTO
A OTRO CERCA DEL SUELO.
EN CASO DE PUESTA A TIERRA DE LA PIEZA A
SOLDAR TENGA EN CUENTA LA SEGURIDAD DEL
OPERARIO Y LAS REGLAMENTACIONES
NACIONALES.

Smart 140 MMA battery
10
7. ANOMALÍAS. CAUSAS PROBABLES. SOLUCIONES POSIBLES.
SÍNTOMA. ANOMALÍA
CAUSA PROBABLE.
SOLUCIÓN POSIBLE.
PROBLEMA GENERAL.
NO FUNCIONA NADA.
La máquina carece de tensión en
alguno o todos sus elementos vitales.
Observar que la tensión en la entrada de la
máquina existe; de no ser así, hay que proceder
a cambiar la toma o reparar la manguera de
alimentación. Es conveniente observar si hay
algún magnetotérmico "saltado".
Tensión de alimentación incorrecta.
Compruebe tensión de alimentación.
Interruptor ON/OFF averiado.
Reemplazar interruptor ON/OFF.
Conector placa frontal flojo o suelto.
Colocar correctamente conector de placa
frontal.
SALTA LIMITADOR.
Calibre del interruptor magneto-
térmico bajo para el caso. Puede
existir un cortocircuito que es el que
provoca que dispare el limitador.
Cambie el magnetotérmico por otro de mayor
calibre. En el caso de que la instalación eléctrica
sea de potencia limitada debe probar la
realización del trabajo de soldadura a niveles
de corriente más bajos.
EL EQUIPO HACE
"RUIDO"
Carcasa metálica suelta.
Revisar y atornillar la carcasa.
Conexiones eléctricas defectuosas.
Apretar correctamente las conexiones.
Ventilador dañado o mal sujetado.
Revisar ventilador.
SI BIEN EL EQUIPO
ESTA ENCENDIDO EL
EQUIPO NO SUELDA
Sistema de protección activo. Marca
7 Piloto de sobrecorriente iluminado.
Equipo sobrecalentado, espere a que el equipo
se enfríe.
Posible avería en circuito de potencia.
SE QUEMA EL
ELECTRODO EN
SOLDADURA TIG
Intensidad de soldadura excesiva
para un determinado electrodo.
Disminuir corriente de soldadura o cambiar el
electrodo por uno de mayor diámetro.
Utilización de polaridad inversa.
Colocar el electrodo al polo negativo.
Falta de gas de protección.
Regular a un caudal adecuado.
EXISTE UN
CALENTAMIENTO
ANORMAL EN EL
EQUIPO.
LA PROTECCIÓN
TÉRMICA ACTÚA
RÁPIDAMENTE
El equipo esta situado de tal forma
que se impide una correcta
ventilación.
Sitúe el equipo en una zona donde exista
renovación de aire.
El ventilador no actúa.
Reemplazar ventilador.
El equipo esta situado en un
ambiente muy cálido.
Evite un emplazamiento en donde la exposición
al sol sea directa.
Existe interiormente una conexión
floja.
Revisar conexiones eléctricas de potencia.
LA INTERVENCIÓN SOBRE EL EQUIPO DEBE REALIZARLA PERSONAL ESPECIALIZADO.
TANTO AL COMIENZO COMO AL FINAL DE UNA REPARACIÓN COMPRUEBE LOS NIVELES DE
AISLAMIENTO DEL EQUIPO. DESCONECTE LAS PLACAS ELECTRÓNICAS AL MEDIR EL AISLAMIENTO.
SOPLE CON AIRE COMPRIMIDO EL INTERIOR DEL EQUIPO.
El medidor de aislamiento será de una tensión de 500 V C.C. y será aplicado en los siguientes puntos del
circuito:
- Alimentación - Tierra: Ra > 50 Mohms.
- Soldadura - Tierra: Ra > 50 Mohms.
- Alimentación - Soldadura: Ra > 50 Mohms.
ANTES DE ENCENDER EL EQUIPO COMPRUEBE QUE ESTE SE ENCUENTRA EN
VACIÓ.
NO ACCIONE EL INTERRUPTOR ON/OFF CON CARGA ELÉCTRICA ACOPLADA
A LOS CONECTORES DE SOLDADURA.

Smart 140 MMA battery
11

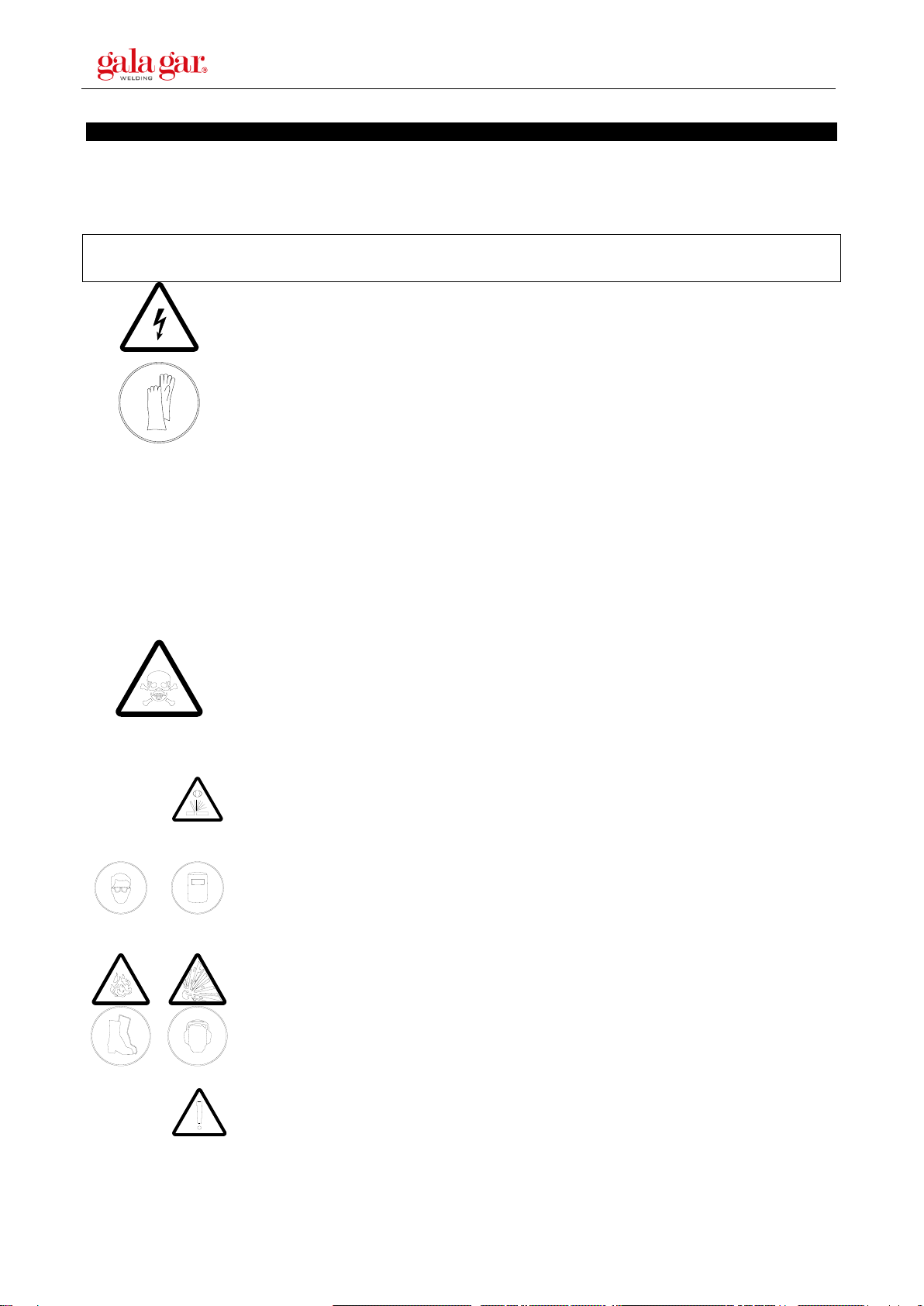

8. MEDIDAS DE SEGURIDAD.
La utilización de estos equipos exige en su utilización y mantenimiento un grado máximo de responsabilidad.
Lea atentamente este capitulo de seguridad, así como el resto del manual de instrucciones, de ello dependerá
que el uso que haga del equipo sea el correcto.
En beneficio de su seguridad y de la de los demás, recuerde que:
¡CUALQUIER PRECAUCIÓN PUEDE SER INSUFICIENTE!
Los equipos de soldadura a los que se refiere este manual son de carácter eléctrico, es
importante, por lo tanto, observar las siguientes medidas de seguridad:
La intervención sobre el equipo debe realizarla exclusivamente personal
especializado.
El equipo debe quedar conectado a la toma de tierra siendo esta siempre eficaz.
El emplazamiento del equipo no debe ser una zona húmeda.
No utilizar el equipo si los cables de soldadura o alimentación se encuentran
dañados. Utilizar recambios originales.
Asegúrese de que la pieza a soldar hace un perfecto contacto eléctrico con la masa del equipo.
En cualquier intervención de mantenimiento o desmontaje de algún elemento interior de la máquina debe
desconectarse ésta de la alimentación eléctrica.
Evitar la acción sobre los conmutadores del equipo cuando se está realizando la operación de soldadura.
Evitar apoyarse directamente sobre la pieza de trabajo. Trabajaremos siempre con guantes de protección.
La manipulación sobre las pistolas y masas de soldadura se realizará con el equipo desconectado (Posición
OFF (O) del interruptor general). Evitar tocar con la mano desnuda las partes eléctricamente activas (pistola,
masa, etc.).
Es conveniente limpiar la pieza de trabajo de la posible existencia de grasas y
disolventes dado que estas pueden descomponerse en el proceso de soldadura
desprendiendo un humo que puede ser muy tóxico. Esto mismo puede suceder con
aquellos materiales que incorporen algún tipo de tratamiento superficial (cincado,
galvanizado etc.). Evítese en todo momento la inhalación de los humos desprendidos en
el proceso. Protéjase del humo y polvo metálico que pueda originarse. Utilice máscaras
anti-humo homologadas. El trabajo con estos equipos debe realizarse en locales o
puestos de trabajo donde exista una adecuada renovación de aire. La realización de
procesos de soldadura en lugares cerrados aconseja la utilización de aspiradores de
humo adecuados.
En el proceso de soldadura el arco eléctrico formado emite unas radiaciones de tipo
infrarrojo y ultravioleta, éstas son perjudiciales para los ojos y para la piel, por lo tanto
debe proteger convenientemente estas zonas descubiertas con guantes y prendas
adecuadas. La vista debe quedar protegida con un sistema de protección homologado
de un índice de protección mínimo de 11. Con máquinas de soldadura por arco
eléctrico utilice careta de protección para la vista y la cara. Utilice siempre elementos de
protección homologados. Nunca utilizar lentes de contacto, pueden quedar adheridas a
la cornea a causa del fuerte calor emanado en el proceso. Tenga en cuenta que el arco
se considera peligroso en un radio de 15 metros.
Durante el proceso de soldadura saltan proyecciones de material fundido, deben
tomarse las debidas precauciones. En las proximidades del puesto de trabajo debe
ubicarse un extintor. Evitar la existencia de materiales inflamables o explosivos en las
proximidades del puesto de trabajo. Evitar que se produzca fuego a causa de las
chispas o escorias. Utilice calzado homologado para este tipo de operaciones.
No dirigir nunca el trazado de la pinza portaelectrodos hacia las personas.

Smart 140 MMA battery
12
1. GENERAL DESCRIPTION. TECHNICAL CHARACTERISTICS.
New and innovative stand-alone, battery powered, coated electrode welding equipment.
Ideal for those jobs where portability is essential and no power supply is available in the work area.
Advantages:
- Electrode welding, normal, basic and stainless steel.
- High capacity battery and short charging time.
- Portable design with great ease of transport.
- Protection against overheating
- Easy to read battery level indicator
- Intensive lighting lamp
- Intelligent ventilation system (ecofan)
Basic technical characteristics
TECHNICAL
SPECIFICATIONS
SMART 140 MMA BATTERY
Ref. 22300140BT
Welding process
Electrodo Revestido MMA
Battery
Lithium battery
Loading system
230 V connection charger (included)
Rated power
3.7 kW
Welding intensity
10-140A
Type of welding electrodes
Rutile Electrodes E-6013 –Inox 316L
Basic E-7018
Welding capacity
Φ 2,5 mm 70 Electrodos
Φ 3,25 mm 30 Electrodos
Battery capacity
48V / 42000mAh
Charging time
3.5 hours (10 A)
Battery Cycles
1000 cycles –5,5 years
Weight
21.6 Kg
Dimensions
460x215x350mm
NEVER USE THESE WELDING MACHINES TO DEFROST TUBES.
Overall dimensions of the Smart 140 MMA Battery

Smart 140 MMA battery
13
2. ACCESORIES.
REFERENCE
STANDARD EQIPMENT
REFERENCE
RECOMMENDED
259040
Grounding and
Electrode clamp
23301632PQ
Electrodes 3.25 mm.
22300140BT11
Lithium battery.
5998E
Electronic welding helmet.
22300140BT27
Battery charger.
M-22300140BT
Manual.
GALA GAR has a complete range of welding accessories where you can find those most
suited to your needs.
USE ONLY THE RECOMMENDED SPARE PARTS AND ACCESSORIES.
3. TRANSPORT AND INSTALLATION.
3.1 . TRANSPORT AND PACKAGIN.
Knocks and sudden movements must be avoided when transporting the equipment. In any case, the
packaging must be protected from water.
HANDLE THE EQUIPMENT CAREFULLY, IT WILL LAST LONGER !
3.2. ELECTRICAL SUPPLY INSTALLATION
When a long output cable is used, in order to reduce the voltage drop, the cable with a larger section area is
recommended; if the cable is too long, it will have great impacts on the arcing performance, or even other
performance of the system.
Input connecting cable
This welder is a cordless li-ion battery welder, which can be used for welding without AC.
It is suggested to add the charging connecting cable and generator range extension for
connection
Output connecting cable
(1) Insert the quick plug of the welding rod holder into the quick socket of the welder
panel with the polarity “+”, tighten it with force clockwise and the earth clamp on
the other end is used to hold the workpiece.
(2) Each welder is equipped with a pair of quick coupling. Connect the other end of
the welding rod holder with the black quick connector and the other end of the
earth clamp with the red quick connector firmly.

Smart 140 MMA battery
14
4. START-UP. ADJUSTMENT AND OPERATION CONTROLS.
4.1. OPERATION CONTROLS.
Mark
Symbol
Description of use.
A
-
Negative pole connector for the welding voltage.
B
+
Positive pole connector for the welding voltage.
C
Control potentiometer of the welding current value.
D
Battery level meter.
E
ON / OFF
Luminous diode. Start-up indicator.
F
LED. lantern.
G/H
Battery charge indicator.
I
Reverse indicator.
J
Overheating indicator.
A
B
C
D
E
F
H
I
G
J

Smart 140 MMA battery
15
5. MMA PROCESS.
Welding with coated electrode, also known as MMA (Manual Metal Arc), SMAW or 111 process, forms part of
the welding processes by electric arc. Therefore, before starting the requested welding jobs, we must bear in
mind the basic principles of the process.
Electric arc welding with coated electrode is a process
whereby the metal between the part and a coated metal
electrode is melted.
As the electrical current circulates through the electrode, heat
increases at the end of the electrode that produces an arc
that melts the core or rod of the electrode, burning its
coating. Thus obtaining the appropriate atmosphere to
transfer the molten metal from the core of the electrode to
the melt bath in the base material.
These drops of molten metal fall coated with molten slag from the melting of the arc coating. The slag floats on
the surface and forms, above the welding bead, a protective layer of cast metal, controlling the bead cooling
speed and avoiding the oxidation of the filler metal.
APPLICATIONS
This welding process is especially recommended for repair and maintenance welding, manufacture and
installation of pipes, as well as outdoor assembly work. Production and repair welding in naval construction,
storage tanks, structures, pressure containers, oil refineries, boilers and any type of piping, are some of its
application sectors.
The main characteristics of the process are its simplicity and its low price, making it a practical and excellent
procedure for offshore use or outdoor work.
However, the welding procedure with coated electrode is not suitable for its automation or semi-automation; its
application is essentially manual.
If electrodes are used in less favourable conditions (with humidity, with no preheating, etc.) we can improve the
welding features by adjusting the control parameters in manual process.
5.1. MMA SYSTEM INSTALLATION.
When welding with coated electrode we must connect the electrode-holder clamp (F) and the earth clamp (G)
according to the polarity advised by the electrode manufacturer.
Normally, the majority of the electrodes must be placed with straight polarity; that is, the welding electrode-
holder clamp in the negative pole and the earth clamp in the positive pole. However, welding with basic or
special electrodes is usually carried out with reverse polarity; that is, the electrode-holder clamp in positive pole
and the earth clamp in negative pole. We will follow the electrode manufactuer’s instructions in each case.
Equipment preparation for the working mode is drawn in the figure; in this case, observe that the polarity used
is inverse, meaning that the welding electrode-holder is connected to the positive pole.
Installation for COATED ELECTRODE welding.

Smart 140 MMA battery
16
5.2. WELDING PARAMETERS.
Selection of manual arc welding parameters
SN.
Thickness/mm.
Welding rod diameter
/mm.
Welding rod
diameter
/mm.
Welding current /A
Remarks.
1.
1.6
25-40
2.
<4
2.0-3.2
2.0
40-65
2.5
50-80
Usually used
3.2
100-130
Usually used
3.
4-12
3.2-4
3.2
100-130
Usually used
4.0
160-210
Usually used
4.
>12
>4
4.0
160-210
5.0
200-270
6.0
260-300
We must assure a good heart connection, because a bad contact of the mass will cause this to heat up, the
current passage will be interrupted and the arc will disappear.
It is advisable for this cable to be as short as possible. We will thus reduce the electromagnetic disturbances.
Whenever electric current circulates, a circular magnetic field is generated around the conductor. This magnetic
field is generated from the connection of the negative pole to the positive pole. This phenomenon produces
deviation of the electric arc that is called magnetic blow out.
This phenomenon occurs at the ends of the parts and will appear in applications with direct currents. In welding
with alternating current, this is overridden in each cycle as there is a change in direction of the current.
TO MINIMISE THE EFFECT OF THE MAGNETIC BLOW-OUT:
Welding must be carried out as far away as possible from the mass.
Place tabs at the ends of pieces.
Reduce arc length.
Incline the torch in the opposite direction to the field.
Reduce the current intensity to a minimum, as the magnetic field intensity is directly proportional to
the circulating current.

Smart 140 MMA battery
17
6. MAINTENANCE OPERATIONS. RECOMMENDATIONS.
In order for the equipment to have a long life we
must follow some essential rules for maintenance and
use. Abide by these recommendations.
CORRECT MAINTENANCE OF THE EQUIPMENT
WILL AVOID A GREAT PERCENTAGE OF FAULTS.
6.1 MACHINE MAINTENANCE. GENERAL
RECOMMENDATIONS.
Before carrying out any operation on the machine
or welding cables, we must place the switch of the
equipment in "O" position of machine disconnected.
Specialized personnel must handle the machine to
carry out maintenance and repair operations.
A- BLOW THE INSIDE OF THE MACHINE
WITH COMPRESSED AIR FROM TIME TO
TIME.
The accumulation of metal dust on the inside is one
of the main causes of breakdowns in this type of
equipment as they are subject to a great amount of
pollution. As an essential measure, the equipment
must be kept separate from the welding place, not
placing it a short distance away. Keeping the machine
clean and dry is essential. The inside must be blown
as required. We must avoid any anomaly or
deterioration due to the accumulation of dust. Blow
the inside of the equipment with clean dry
compressed air. As routine to guarantee that the
equipment works correctly, check that once the
machine has been blown the electrical connections
are still properly tightened.
WARNING!: SEPARATE THE MACHINE
SUFFICIENTLY FROM THE WORKSTATION.
PREVENT METAL DUST ENTERING THE
EQUIPMENT.
B- LOCATE THE EQUIPMENT IN A PLACE
WHERE CLEAN AIR IS CONSTANTLY
REPLACED.
The machine ventilations must be kept free. It must
be located in a place where clean air is renewed.
C- THE MACHINE MUST ALWAYS BE
OPERATED WITH THE HOUSING ON.
D- DO NOT DISCONNECT THE MACHINE IF
IT IS HOT.
If you have finished the work do not disconnect the
machine immediately, wait until the inner cooling
system has totally cooled it.
E- KEEP THE WELDING ACCESSORIES IN
GOOD CONDITIONS FOR USE.
F- ONCE THE WELDING OPERATION HAS
FINISHED AVOID DIRECT CONTACT OF
THE ELECTRODE-HOLDER CLAMP WITH
THE WELDING EARTH CLAMP AND THE
OTHER PARTS CONNECTED TO IT.
6.2 RECOMMENDATIONS FOR REDUCING
ELECTROMAGNETIC COMPATIBILITY (CEM) PROBLEMS.
The user is responsible for the installation and use
of the welding material according to the instructions
in this manual and the following recommendations.
Before installing the welding material, the presence
of the following in the surrounding area must be kept
in mind:
Wiring for power, control, signalling, and
telephones.
Radio and television receivers and transmitters.
Computers and other control equipment.
Critical security equipment.
People with pace makers or hearing aids.
Measurement and calibration equipment.
In order to reduce EMC problems, keep in mind the
time of day when welding or other activities will be
carried out. Move possible interference victims away
from the welding installation.
ALWAYS CONNECT THE MACHINE TO POWER
USING AN EFFICIENT EARTH TAP.
IF PROTECTIVE DEVICES OR SUPPLEMENTARY
ELECTRICAL SYSTEM FILTERS ARE NEEDED,
CONSULT OUR TECHNICAL SERVICE.
PERFORM THE MAINTENANCE OPERATIONS
DESCRIBED IN THIS MANUAL.
USE THE SHORTEST WELDING WIRES POSSIBLE
AND KEEP THEM PLACED NEXT TO EACH OTHER
NEAR THE FLOOR.
IF THE WELDING PIECE IS GROUNDED, KEEP IN
MIND OPERATOR SAFETY AND NATIONAL
REGULATIONS.

Smart 140 MMA battery
18
7. ANOMALIES. PROBABLE CAUSES. POSSIBLE SOLUTIONS.
SYMPTOM. ANOMALY.
PROBABLE CAUSE.
POSSIBLE SOLUTION.
GENERAL PROBLEM.
NOTHING WORKS.
The machine has no voltage in one or
all its vital elements.
Make sure there is voltage at the entry to the
machine, if not the tapping must be changed or
the supply hose repaired. It is advisable to see if
any magnetothermal has "blown".
Incorrect supply voltage.
G.E. Protectión action
Check supply voltage. Supply voltage outside
rated margin. Change supply tap.
ON/OFF switch faulty.
Replace ON/OFF switch.
Front panel connector weak or loose.
Fit correctly the front panel connector.
LIMITER TRIPS
Magnetothermal switch has low
gauge for the case. There may be a
short circuit, which is what causes the
limiter to trip.
Change the magnetothermal for another
larger gauge one. It is important for the
magnetothermal switch to have a characteristic
slow type curve. In the event that the electrical
installation has limited power the welding work
must be tested at lower current levels.
IT CAUSES NOISE
Loose metal casing.
Review and screw casing.
Defective electrical connections.
Correctly tighten the connections.
Damaged or poorly attached fan.
Examine the fan.
IF THE GREEN INDICATOR
IS ON THE APPLIANCE
DOES NOT WELD
Active protection system. Amber light
“E” on.
Equipment overheated, wait until the equipment
cools down.
Supply voltage outside rated margin. Change
supply tap.
THE ELECTRODE BURNS
IN TIG WELDING
Excessive welding intensity for a
certain electrode.
Decrease welding current or change electrode
for one with larger diameter.
Use of reverse polarity.
Place electrode to negative pole.
Lack of protection gas.
Regulate at an appropriate flow.
THE EQUIPMENT HEATS
UP ABNORMALLY.
THE THERMAL
PROTECTION ACTIVATES
QUICKLY.
The equipment is positioned so that it
prevents correct ventilation.
Place the equipment in an area where the air is
constantly replaced.
The fan does not work.
Replace the fan.
The equipment is located in a very hot
environment.
Avoid positioning where there is direct exposure
to the sun.
There is a loose connection inside the
equipment.
Review the power electrical connections.
SPECIALIZED PERSONNEL MUST CARRY OUT ANY WORK ON THE EQUIPMENT.
BOTH AT THE BEGINNING AND END OF A REPAIR CHECK THE EQUIPMENT INSULATION LEVELS.
DISCONNECT THE ELECTRONIC BOARDS WHEN MEASURING THE INSULATION.
BLOW THE INSIDE OF THE EQUIPMENT WITH COMPRESSED AIR.
The insulation-measuring device will have 500 V D.C. and will be applied to the following points of the circuit:
- Supply-Earth: Ra > 50 Mohms.
- Welding-Earth: Ra > 50 Mohms.
- Supply-Welding: Ra > 50 Mohms.
BEFORE TURNING THE EQUIPMENT ON, ENSURE THAT IT IS OFF LOAD.
DO NOT OPERATE THE ON/OFF SWITCH WITH AN ELECTRICAL LOAD
CONNECTED TO THE WELDING CONNECTORS.

Smart 140 MMA battery
19
8. SAFETY MEASURES.
The use of this equipment requires a maximum amount of responsibility with respect to their use and
maintenance. Read this safety chapter carefully as well as the rest of the instructions manual. The correct use of
the equipment will depend on this.
For your safety and that of others, remember that:
ANY PRECAUTION MAY BE INSUFFICIENT!
The welding equipment referred to in this manual are electrical. It is important therefore
to observe the following safety measures.
Any work on the equipment must only be carried out by specialists.
The equipment must be connected to the earth connection and this must always be
effective.
The equipment must not be located in a damp place.
Do not use the equipment if the welding or supply cables are damaged. Use original
spares.
Make sure that the part to be welded makes perfect electrical contact with the equipment earth.
During any maintenance operations or when dismantling any element from the inside of the machine, this
must be disconnected from the electricity supply.
Do not touch the equipment switches when carrying out a welding operation.
Never lean directly on the work part. We will always work with protection gloves.
Any work on the welding guns and earth clamps will be done with the equipment disconnected (OFF
Position (O) on the on/off switch). Do not touch the electrically active parts (electrode-holder clamp, earth
clamp, etc.) with your bare hand.
The part to be worked on should be cleaned from possible grease or solvents as these
may decompose during the welding process giving off fumes which could be very toxic.
This can also occur with those materials which have some kind of surface coating (zinc-
plated, galvanised, etc.). Avoid inhaling the fumes given off in the process at all times.
Protect yourself from the fumes and metal dust which can be given off. Use quality
approved anti-fume goggles. Work with this equipment must be carried out in places or
working posts where there is suitable air renewal. If welding processes are carried out in
closed places the use of suitable fume extractors is recommended.
In welding processes, the electric arc formed gives off infrared and ultraviolet type
irradiations: these are harmful for the eyes and skin, so these areas must be suitably
protected with gloves and suitable clothing. The eyes must be protected with goggles
with an quality approved protection system with a protection index of at least 11. With
electric arc welding machines use protection shield for the eyes and face. With electric
cutting machine use protection goggles. Always use quality approved protection
elements. Never use contact lenses. They may adhere to the cornea due to the great
heat given off during the process. Bear in mind that the arc is considered to be
dangerous within a 15-metre radius.
Cast material projections are given off during the welding process so due precautions
must be taken. There must be a fire-extinguisher near to the working area. Do not keep
inflammable material or explosives near to the working post. Prevent fire caused by
sparks or slag. Use quality approved footwear for this type of operations. Use approved
auditive protectors in case of too high noise.
Never direct the path of an electrode-holder clamp towards people.
In environments with a high risk of electrical shock, fire, proximity of inflammable
products or height, observe relative national and international provisions.

Smart 140 MMA battery
20
9. RECICLAJE DE LA BATERÍA / BATTERY RECYCLING.
Reciclaje correcto del producto. Esta marca indica que este producto no debe
desecharse con otros desechos domésticos en toda la UE. Para evitar posibles
daños al medioambiente o a la salud humana provocados por la eliminación
incontrolada de residuos, recíclelo responsablemente para fomentar la
reutilización sostenible de los recursos materiales. Para desechar de forma
segura su dispositivo, utilice los sistemas de recolección y devolución
correspondientes
Correct recycling of the product. This mark indicates that this product must not be
disposed of with other household waste throughout the EU. To prevent possible
harm to the environment or human health from uncontrolled waste disposal,
please recycle it responsibly to promote the sustainable reuse of material
resources. To safely dispose of your device, please use the applicable collection
and return systems.
