Gazelle Innergy Series User manual

GEBRUIKERSHANDLEIDING GAZELLE
MET INNERGY PLUS SYSTEEM
BEDIENUNGSANLEITUNG
USER MANUAL
MANUEL DE L’UTILISATEUR

1. Snelstart 6
2. Uw Gazelle Innergy 7
2.1 Componenten 7
2.2 Geleverde onderdelen 7
3. De accu 8
3.1 Het maximale vermogen uit
uw accu 8
3.2 Het controleren van de
accustatus 8
3.3 Het plaatsen en verwijderen
van de accu 10
3.4 Het opladen van de accu 11
4. De display 14
4.1 Schematische weergave van
de display 14
4.2 Bediening van de display 15
4.3 Storingsmeldingen op
uw display 16
5. Achterlicht vervangen 17
6. Veelgestelde vragen 18
1. Schnellstart 28
2. Ihr Gazelle Innergy 29
2.1 Komponenten 29
2.2 Lieferumfang 29
3. Der Akku 30
3.1 Maximale Akkukapazität 30
3.2 Kontrollieren des
Ladezustands 31
3.3 Anbringen und
Herausnehmen des Akkus 32
3.4 Aufladen des Akkus 33
4. Das Display 36
4.1 Schematische Abbildung
des Displays 36
4.2 Bedienung des Displays 37
4.3 Störungsmeldungen auf
dem Display 38
5. Austausch des Rücklichts 39
6. Häufig gestellte Fragen 40
22
Die Demontage elektrischer
Komponenten darf ausschließlich
von einem offiziellen Gazelle-
Händler vorgenommen werden!
Het demonteren van
elektronische delen dient te allen
tijde door een erkende Gazelle-
dealer te gebeuren!
Inleiding Einleitung
Zwischenzeitliche Änderungen bei Spezifizierungen, Texten
und Abbildungen, sowie Setz- und Druckfehler, vorbehalten.
Tussentijdse wijzigingen in specificaties, teksten en
afbeeldingen, evenals zet- en drukfouten, voorbehouden.
GAZ110187_Plus Innergy handleiding.indd 2 16-02-11 15:49

1. Quick start 50
2.
Your Gazelle Innergy 51
2.1 Components 51
2.2
Parts supplied 51
3. The battery 52
3.1 Maximum power from your
battery
52
3.2
Checking your battery status 52
3.3
Fitting and removing the
battery
54
3.4
Charging the battery 55
4. The display 58
4.1 Schematic diagram of the
display
58
4.2
Operating the display 59
4.3
Error messages on your
display
60
5. Replacing the rear light 61
6.
Frequently asked questions 62
1. Démarrage rapide 72
2.
Votre Gazelle Innergy 73
2.1 Composants 73
2.2
Pièces fournies 73
3. La batterie 74
3.1 Puissance maximale de votre
batterie
74
3.2
Contrôle du niveau de la
batterie
75
3.3
Installation et retrait de la
batterie
76
3.4
Chargement de la batterie 77
4. L’afficheur 80
4.1 Représentation graphique
de l’afficheur
80
4.2
Fonctionnement de
l’afficheur
81
4.3
Messages d’erreur sur
l’afficheur
82
5. Remplacement du feu
arrière
83
6.
Questions fréquentes 84
33
Le démontage des
composants électroniques peut
uniquement être réalisé par un
revendeur Gazelle autorisé !
Disassembly of electronic
parts should at all times be carried
out by an authorized Gazelle dealer!
Introduction Introduction
Conditional to any changes in specifications, texts and
illustrations, as well as to typesetting and printing errors.
Sous réserve de modifications intermédiaires dans les spécifications,
textes et illustrations, et d’erreurs d’impression ou de composition.
GAZ110187_Plus Innergy handleiding.indd 3 16-02-11 15:49

4
GAZ110187_Plus Innergy handleiding.indd 4 16-02-11 15:49

Inleiding
5
Hartelijk dank voor de aankoop van deze Gazelle met
Innergy systeem.
Deze handleiding is geschikt voor alle Plus Innergy
modellen. Deze handleiding is bedoeld voor het bedienen
en onderhoud van uw fiets. Wij raden u ten sterkste aan
deze handleiding zorgvuldig door te nemen.
Deze handleiding vormt een aanvulling op de standaard
Gazelle gebruikershandleiding met algemene informatie
over uw Gazelle.
In deze handleiding vindt u een toelichting op de belangrijkste
punten van uw Gazelle Plus Innergy en de bediening ervan.
Mocht u na het lezen van de handleiding nog vragen hebben,
neem dan gerust contact op met uw Gazelle-dealer.
Wij wensen u veel en comfortabel rijplezier!
Met vriendelijke groet,
Uw Gazelle-specialist
GAZ110187_Plus Innergy handleiding.indd 5 16-02-11 15:49

1. Snelstart
1
2
3
4
5
6
7
6
Hoe fiets ik meteen weg?
Met behulp van onderstaande omschrijving willen we u zo
snel mogelijk wegwijs maken met uw Gazelle Plus Innergy.
Stap 1: Controleer of de accu in de fiets zit, zo niet plaats
deze in de fiets, zie beschrijving 3.3.

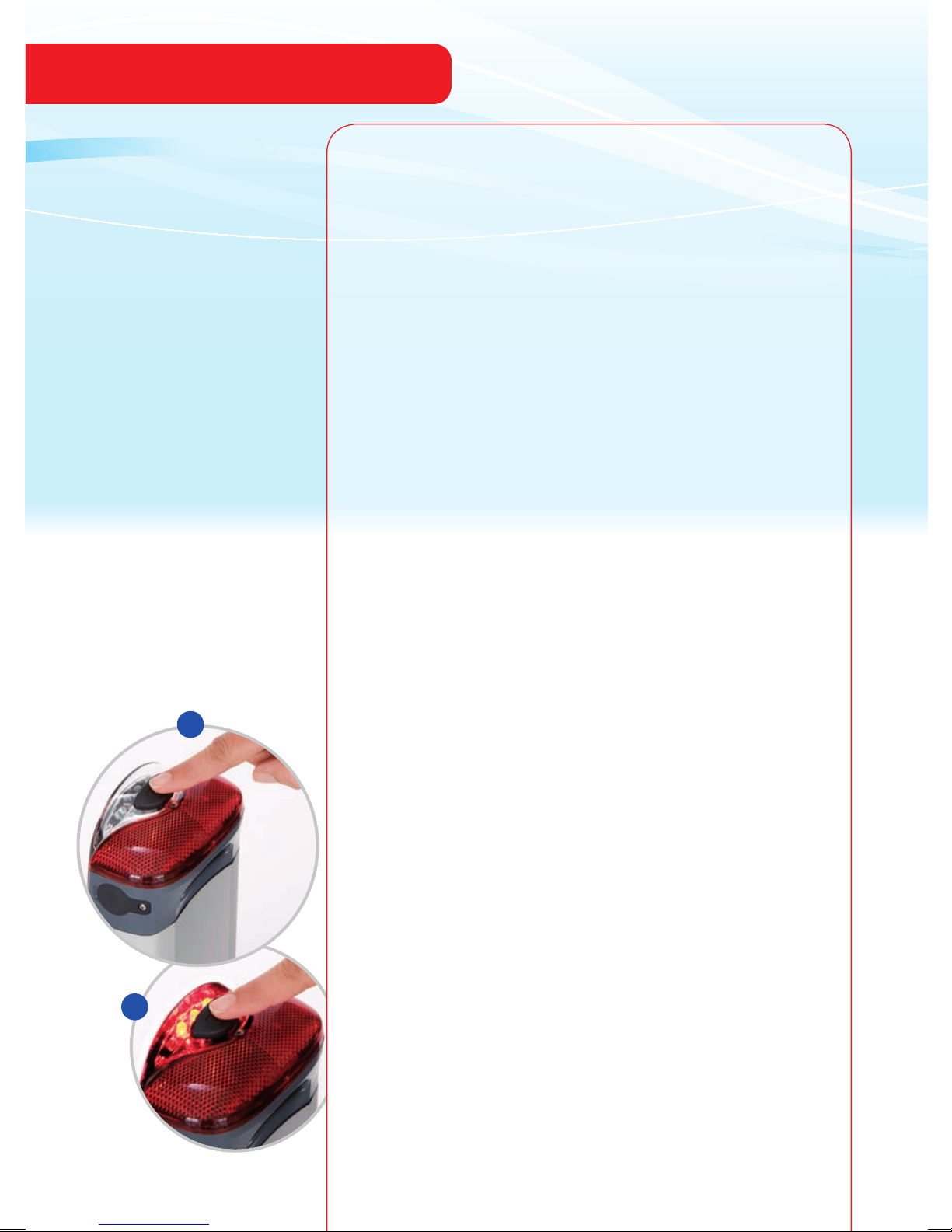

Stap 2: Activeer de accu door op de zwarte knop te drukken
op het achterlicht (afb. 1).

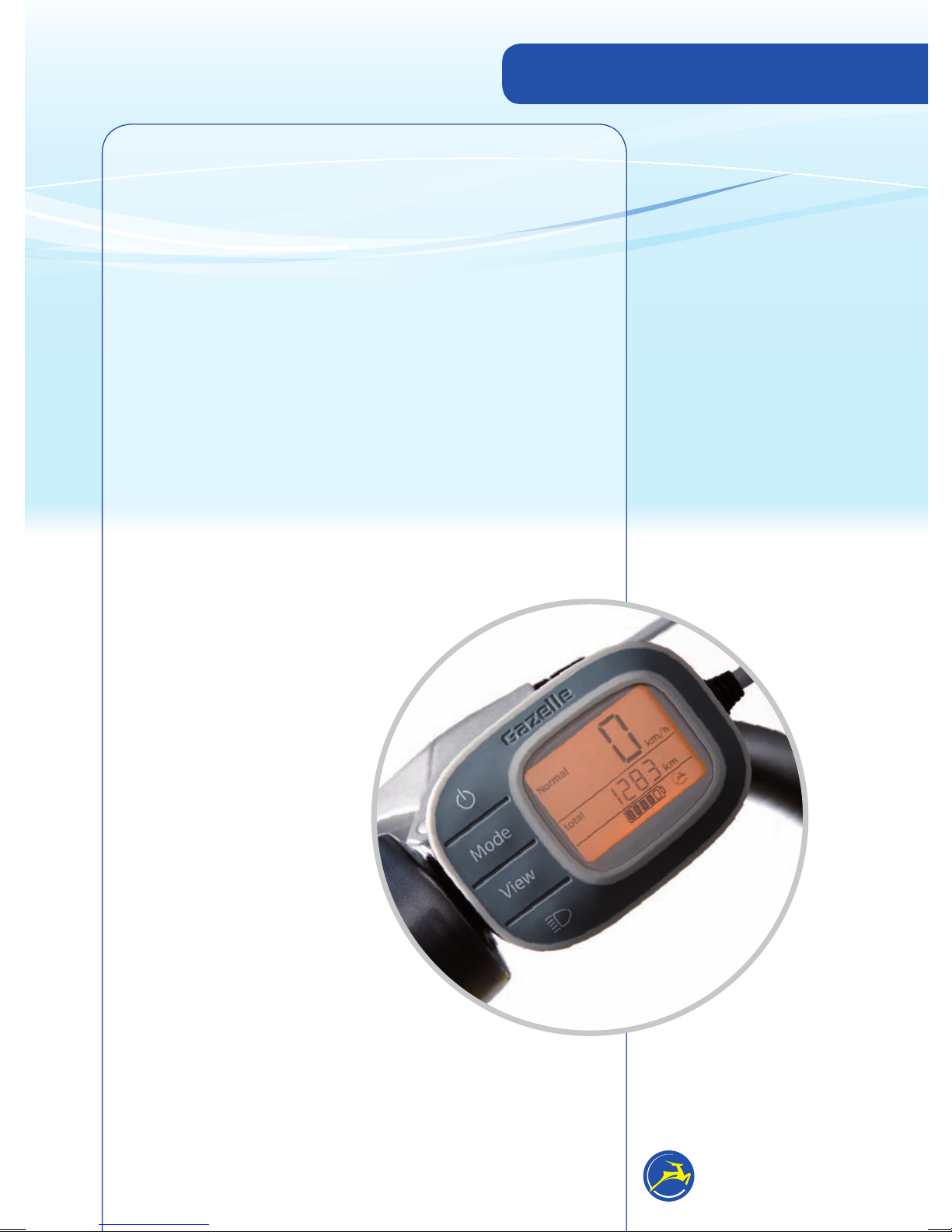

Stap 3: Controleer uw accustatus door op de LED- lampjes
op de accu zelf of de accublokjes op uw display te
kijken. Elk brandend lampje staat voor ongeveer 20%
accucapaciteit (afb. 2+3).
Stap 4: Stel de gewenste ondersteuning in op uw display,
zie beschrijving 4.2. Door meerdere malen op de knop
voor het reguleren van de ondersteuning te drukken,
activeert u de verschillende opties:
• Geen ondersteuning: deze optie kiest u op het
moment dat u zelf de inspanning wilt leveren,
zonder motor ondersteuning (afb. 4).
•
ECO-Economische ondersteuning : deze optie kost
u minimale accucapaciteit en kunt u selecteren bij
langere afstanden of als u minimale ondersteuning
van uw motor verlangt (afb. 5).
•
NORMAL-Normale ondersteuning : middels deze
optie selecteert u gemiddelde motor ondersteuning
(afb. 6).
•
BOOST-Extra ondersteuning : deze optie selecteert u
als u maximale ondersteuning wenst, bijvoorbeeld
bij het beklimmen van een heuvel (afb. 7).
Stap 5: U fietst weg!
GAZ110187_Plus Innergy handleiding.indd 6 16-02-11 15:49

2. Uw Gazelle Innergy
7

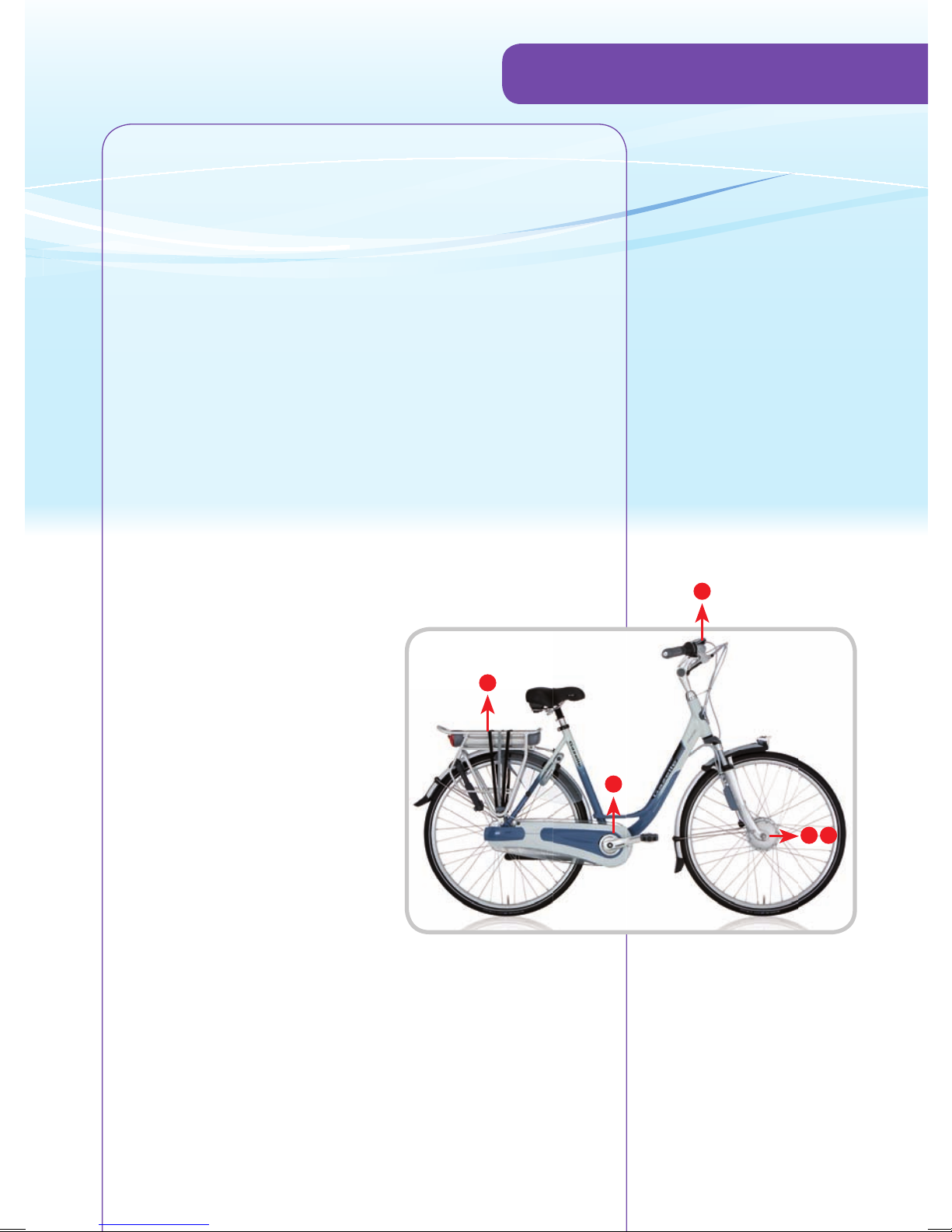

Middels de onderstaande schematische weergave krijgt u
een overzicht van de verschillende componenten waaruit uw
Gazelle Innergy bestaat.
2.1 Componenten
Het Innergy systeem bestaat uit vijf hoofdcomponenten:
A) De accu - geïntegreerd in de bagagedrager
B) De motor - geplaatst in de naaf van het voorwiel
C) De display - links op uw stuur geplaatst
D) De rotatiesensor - deze bevindt zich achter het voorste
kettingwiel en de kunststof trapasadapter.
E) De fietsbesturing - deze is geïntegreerd in de motor.
De rotaties die u maakt worden door de rotatiesensor (E)
vertaald naar een signaal aan de fietsbesturing.
Als u de ondersteuning via de display (C) heeft ingeschakeld,
ontvangt de fietsbesturing ook dit signaal. Beide signalen
worden door de fietsbesturing vertaald in een hoge of lage
inschakeling van de motor (B). De energie om alles te laten
draaien, komt van de accu (A).
2.2 Geleverde onderdelen
De volgende onderdelen zijn bij uw Gazelle Innergy fiets
geleverd.
• Gebruikershandleiding Plus Innergy
• Gebruikershandleiding algemeen
• Acculader
B
A
D
C
E
GAZ110187_Plus Innergy handleiding.indd 7 16-02-11 15:49

3. De accu
8
9
8
Om u wegwijs te maken met het gebruik van uw accu en om
de levensduur van uw accu te vergroten, raden wij u aan
onderstaande informatie zorgvuldig door te nemen.
3.1 Het maximale vermogen uit uw accu
Om de maximale capaciteit van de accu te benutten, raden
wij u aan de volgende instructies op te volgen bij het dagelijks
gebruik van uw fiets. Door het toepassen van deze maatregelen
haalt u een hogere actieradius, met andere woorden, u kunt
meer kilometers rijden op een accu.
• Zorg voor een goede bandenspanning; bij zachte banden
verbruikt u meer accucapaciteit.
• Fiets zoveel mogelijk in een constante en vaste snelheid;
juist het optrekken kost veel accucapaciteit.
• Trek niet op met de fiets in‘BOOST’ stand of in een
hogere versnelling, want dan levert de fiets extra veel
ondersteuning in een lage snelheid en verbruikt daarmee
meer accucapaciteit.
• Laad uw accu op bij kamertemperatuur; uw accu wordt tot
25% minder opgeladen bij een temperatuur van nul graden.
• Als u de accu langere tijd niet gebruikt, raden wij u aan de
accu niet volledig opgeladen (tot 3 blokjes, niet leeg!) op
te bergen. De totale capaciteit van de accu kan hierdoor
gedeeltelijk verloren gaan.
Als u gaat fietsen in heuvelachtig gebied moet u er rekening
mee houden dat dit extra accucapaciteit kost.
3.2 Het controleren van de accustatus

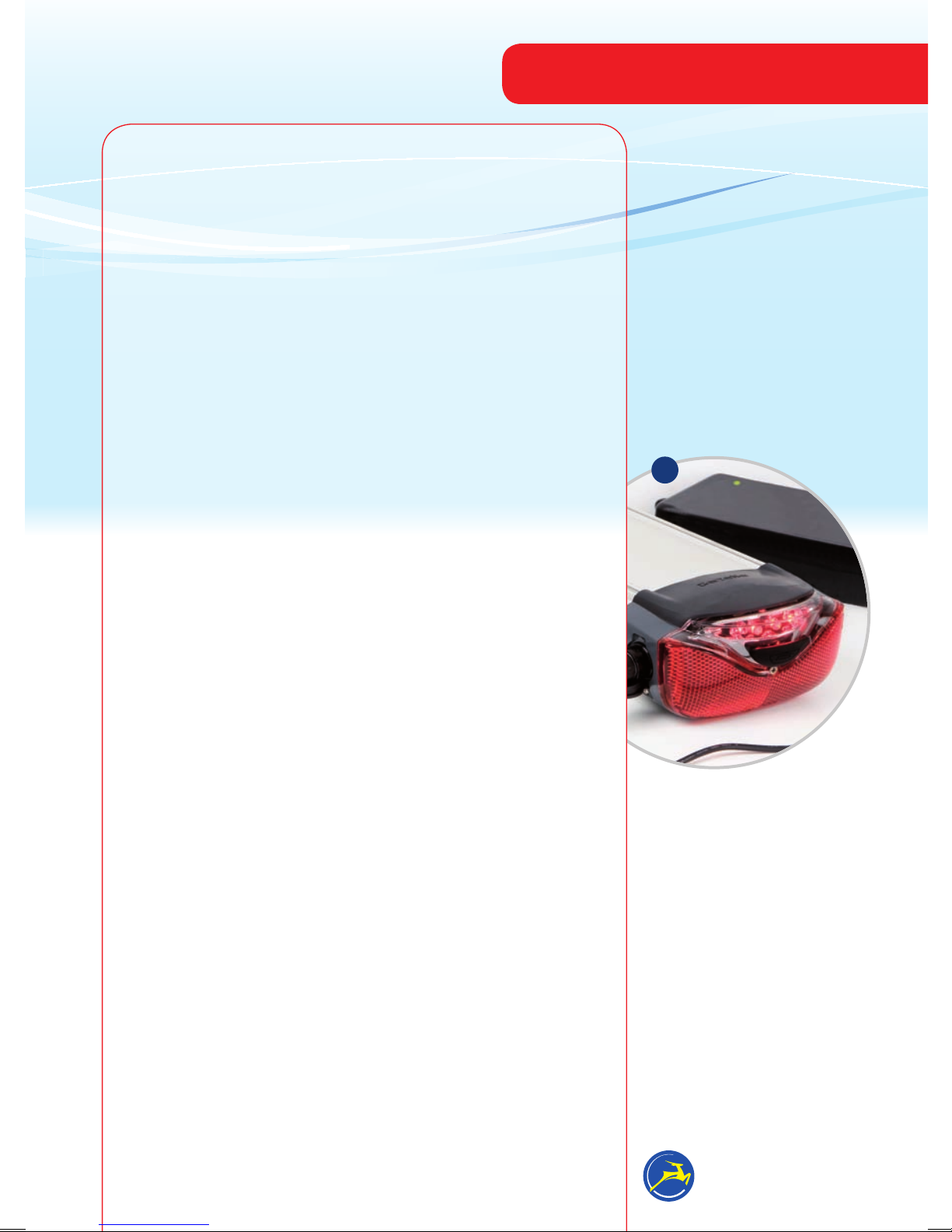

De accustatus kan eenvoudig op twee plaatsen worden
gecontroleerd. Door op de knop van het achterlicht te drukken,
ziet u eenvoudig hoeveel accucapaciteit uw accu nog heeft
(afb. 8 + 9). Daarnaast kunt u de accustatus ook aflezen op
uw display, mits u de accu correct in de fiets heeft geschoven.
Het aantal weergegeven blokjes op de display voor de
accucapaciteit, komt overeen met het aantal lichtjes dat brandt
op het achterlicht. Dus vijf accublokjes zichtbaar op de display
is gelijk aan vijf brandende LED-lampjes op het achterlicht, als
de knop van het achterlicht is ingedrukt (afb. 10).
GAZ110187_Plus Innergy handleiding.indd 8 16-02-11 15:49

3. De accu
9
De LED-lampjes of accublokjes geven aan hoeveel capaciteit er
nog in de accu zit.
• Als alle vijf de lampjes branden staat dit voor een
accucapaciteit van ongeveer 100%.
• Als er vier lampjes branden staat dit voor een accucapaciteit
van ongeveer 80%.
• Als er drie lampjes branden staat dit voor een
accucapaciteit van ongeveer 60%.
• Als er twee lampjes branden staat dit voor een
accucapaciteit van ongeveer 40%.
• Als het laatste lampje brandt staat dit voor een
accucapaciteit ongeveer 20%.
• Als het laatste lampje knippert, dan is de accucapaciteit
minder dan 20%.
Als de accu leeg is, wordt de ondersteuning uitgeschakeld,
maar is er nog wel genoeg restcapaciteit aanwezig om uw
verlichting nog geruime tijd te laten branden. De laatste accu
LED zal blijven knipperen.
Accuslaapstand
Na één uur geen gebruik te maken van de fiets, schakelt het
systeem automatisch over naar de‘slaapstand’, om de accu te
sparen. Door middel van de zwarte accuknop bij het achterlicht
kan het systeem weer worden geactiveerd.
10
GAZ110187_Plus Innergy handleiding.indd 9 16-02-11 15:49

3. De accu
11
14
13
12
15
10
3.3 Het plaatsen en verwijderen van de accu
Het plaatsen van de accu
• Zorg dat de fiets stevig op de standaard staat.
• Houd de accu met twee handen vast, richt de voorkant
van de accu zo dat de uitsparingen op de zijkant van de
accu gelijk lopen met de accugeleiders op de bagagedrager
(afb. 11).
• Zorg dat de fietssleutel in het accuslot zit en draai deze een
kwartslag naar rechts, druk tegelijkertijd met uw andere
hand de accu door totdat deze niet meer naar voren kan.
Let op: de fietssleutel moet altijd in het accuslot zitten,
anders kunt u de accu niet volledig aandrukken (afb. 12).
• Haal de sleutel uit het accuslot en stop deze weer in het
fietsslot, ontgrendel de fiets (afb. 13+14).
• Controleer of de accu goed vast zit door licht aan de accu
te trekken (afb. 15).
• Indien dit niet het geval is, dient u de vorige 3 stappen
te herhalen. Als de accu goed is ingeschoven, wordt uw
display ook geactiveerd.
Het verwijderen van de accu
• Zet uw fiets op slot (of gebruik de tweede fietssleutel)
en steek de fietssleutel in het accuslot (afb. 16).
• Draai de sleutel een kwartslag naar rechts en trek de
accu zachtjes via de handgreep aan de onderkant van
de accu naar achteren (afb. 17).
• Trek de accu via de geleiders naar achteren.
Wij adviseren u om de accu gedurende het laatste stukje
met twee handen te ondersteunen (afb. 18+19).
• De accu heeft een ergonomische vorm en is voorzien
van een draaggreep waardoor de accu eenvoudig
meegenomen kan worden (afb. 20).
GAZ110187_Plus Innergy handleiding.indd 10 16-02-11 15:49

3. De accu
16
17
18
20
19
11
3.4 Het opladen van de accu
Uw accu kan zowel in de fiets als los van de fiets worden
opgeladen met de bijgeleverde Innergy acculader.
U kunt hiervoor GEEN andere lader gebruiken, want dit
kan schadelijk zijn voor uw accu. Gazelle kan niet garant
staan voor de gevolgen. De totale laadtijd van uw accu is
afhankelijk van welke accu u heeft aangeschaft:
brons: 5 uur, zilver: 7 uur, goud: 9 uur.
Heeft u een Gazelle snellader aangeschaft, dan zijn deze
tijden resp. < 2 uur, 2 uur en 3 uur.
U dient de onderstaande instructies op te volgen voor zowel
het opladen in de fiets als los van de fiets.

Veiligheidsvoorschriften voor het opladen van de accu.
• Gebruik alleen de meegeleverde Gazelle Innergy acculader.
• Houd lader en accu buiten bereik van kleine kinderen en
huisdieren.
• Laad de accu alleen binnen op (dit betekent op plaatsen die
beschutting bieden tegen regen en extreme temperatuurs-
invloeden). Zorg voor goede ventilatie en weinig vochtigheid.
• De accu laadt alleen op bij een temperatuur tussen de 0°C
en 50°C.
• Als u de accu buiten de fiets oplaadt, leg deze dan op een
vlakke bodem voor een goede stabiliteit. Als u de accu in de
fiets oplaadt, zorg er dan voor dat de fiets stabiel staat.
• Dek de lader niet af. Leg lader en accu op een harde
ondergrond (dus liever niet op tapijt!).
• Zorg dat er geen vuil en/of vocht vasthecht op de laderplug
en de laderconnector.
• Raak de voedingsplug en de oplaadplug niet met natte
handen aan.
• Laat noch de lader noch de accu vallen.
• Gebruik geen beschadigde accu of acculader. Raadpleeg bij
twijfel uw dealer.
• Gebruik de accu en/of de lader niet voor andere doeleinden.
• Laad de accu niet op in direct zonlicht (leg de accu dus niet
voor het raam!).
GAZ110187_Plus Innergy handleiding.indd 11 16-02-11 15:49

3. De accu
21
22
12
• In de winter raden wij u aan om de accu niet in een
onverwarmd schuurtje op te laden.
• Sluit altijd eerst de accu aan op de lader en steek dan
pas de stekker in het stopcontact.
Naast deze veiligheidsvoorschriften zijn er enkele specifieke
instructies voor het opladen in de fiets en los van de fiets.
Instructies voor het aansluiten van de accu in de fiets
• Neem voorgaande veiligheidsinstructies in acht.
• Parkeer de fiets stevig op de standaard in de buurt van
een stopcontact.
• Open het rubberen afdekdopje van de accu laadplug
(linksachter bij het achterlicht) en steek de stekker van de
lader erin (afb. 21).
• Zorg dat de stekker stevig in de accu zit (afb. 22) en steek
de stekker in het stopcontact.
• Als er een LED-lampje in het achterlicht gaat knipperen
heeft u de lader correct aangesloten. Op de lader zelf
brandt een groen lampje, ten teken dat de lader in
gebruik is.
Instructies voor het aansluiten van de accu los van de fiets
• Neem voorgaande veiligheidsinstructies in acht.
• Verwijder de accu uit de fiets conform de eerder
beschreven instructie (3.3).
• Leg de accu op een vlakke, harde ondergrond in de buurt
van een stopcontact.
• Open het rubberen afdekdopje van de accu laadplug
(linksachter bij het achterlicht) en steek de stekker van de
lader erin (afb. 21).
• Zorg dat de stekker stevig in de accu zit (afb. 22) en steek
de stekker in het stopcontact.
• Als er een LED-lampje in het achterlicht gaat knipperen
heeft u de lader correct aangesloten. Op de lader zelf brandt
een groen lampje, ten teken dat de lader in gebruik is.
GAZ110187_Plus Innergy handleiding.indd 12 16-02-11 15:49

3. De accu
23
13
Algemene laadinstructies
• Het knipperende LED-lampje geeft de laadstatus van de
accu weer. De LED begint aan de uiterst rechterzijde en
zal dan naar links verplaatsen. Elk LED-lampje staat voor
ongeveer 20% opgeladen capaciteit.
• Als de accu volledig is opgeladen, brandt er geen enkel
lampje meer op het achterlicht. Op de lader brandt het
groene lampje nog (afb. 23).
• Er zijn ook accu’s in omloop die tijdens het laden geen
knipperende LED laten zien. Om de accustatus van deze
accu’s te checken dient u kort op de knop van het
achterlicht te drukken. De positie van de knipperende
LED geeft aan hoe vol de accu reeds geladen is.
• Als u klaar bent met opladen, verwijdert u eerst de
stekker uit de accu, beschermt u de laadplug weer met
het afdekdopje en haalt u daarna de stekker van de lader
uit het stopcontact.
Tip: Voor een exacte accu capaciteitsweergave
(weergegeven door het aantal brandende LED-
lampjes in het achterlicht), raden wij u aan om uw
accu tweemaal volledig op te laden en vervolgens
helemaal leeg te rijden, zonder tussentijds op te
laden.
GAZ110187_Plus Innergy handleiding.indd 13 16-02-11 15:49

4. De display
14
De display bevindt zich links op uw stuur en is niet
afneembaar. Hierbij vindt u een overzicht van de
verschillende aanduidingen op uw display.
4.1 Schematische weergave van de display
Aanduidingen op uw display
A. Systeem aan/uit
B. Regulering mate van ondersteuning
C. Ritstatistieken
D. Verlichting aan/uit
E. Weergave van de accucapaciteit
A
B
C
D
E
GAZ110187_Plus Innergy handleiding.indd 14 16-02-11 15:49

4. De display
24
24A
25
30
27
29
28
26
15
4.2 Bediening van de display
Op de display bevinden zich drie knoppen:
A. Aan/uit knop voor het systeem
Als u op deze knop drukt, activeert u het systeem. Na het
aanzetten licht de display op. Het systeem is nu opgestart.
U schakelt het systeem weer uit door nogmaals op de knop
te drukken (afb. 24).
NB: Bij het opstarten van het systeem staat de ondersteuning
automatisch op‘NORMAL’.
B. Regulering mate van ondersteuning
Door op deze knop te drukken kunt u de mate van
ondersteuning regelen. Er zijn vier mogelijkheden, die u
kunt kiezen door meerdere malen op de knop te drukken.
• Geen ondersteuning: deze optie kiest u op het moment
dat u zelf de inspanning wilt leveren, zonder motor
ondersteuning (afb. 24A).
• ECO-Economische ondersteuning: deze optie kost u
minimale accucapaciteit en kunt u selecteren bij langere
afstanden of als u minimale ondersteuning van uw motor
verlangt (afb. 25).
• NORMAL-Normale ondersteuning: middels deze optie
selecteert u gemiddelde motor ondersteuning (afb. 26).
• BOOST-Extra ondersteuning: deze optie selecteert u als
u maximale ondersteuning wenst, bijvoorbeeld bij het
beklimmen van een heuvel (afb. 27).
C. Ritstatistieken
Middels deze knop kunt u verschillende statistieken laten
zien op uw scherm. Door meerdere malen te drukken kunt u
de volgende vier statistieken weergeven op uw scherm.
• Gemiddeld: hier kunt u uw gemiddelde snelheid
bekijken. Door de knop (knop C) 3 seconden in te drukken
kunt u de gemiddelde snelheid weer op nul zetten (afb. 28).
• Trip: hier kunt u aflezen hoeveel kilometer u hebt
gefietst. Door de knop (knop C) 3 seconden in te drukken
kunt u deze trip kilometerteller weer op nul zetten (afb. 29).
• Totaal: dit is uw totale kilometerteller, deze kunt u niet
weer op nul zetten (afb. 30).
GAZ110187_Plus Innergy handleiding.indd 15 16-02-11 15:49

4. De display
31
DE
16
D. Aan/uit knop voor de fietsverlichting
Als u deze knop indrukt, schakelt u handmatig de
fietsverlichting in. Door nogmaals op deze knop te duwen
schakelt u de verlichting weer uit (afb. 31).
E. Weergave van de accucapaciteit
De accublokjes geven aan hoeveel capaciteit er nog in
de accu zit. Zie 3.2, het controleren van de accustatus.
4.3 Storingsmeldingen op uw display
Zodra er een storing optreedt binnen uw Innergy systeem,
wordt dit zichtbaar op uw display middels een letter met
daarachter een cijfer. De letter/cijfer combinatie verschijnt op
de plaats van de kilometerteller en de totaal/trip kilometer-
stand. Het cijfer is voor u niet interessant, dit is informatie
voor uw dealer. Op basis van de volgende letters heeft u wel
een indicatie van de storing.
A: geeft een accustoring aan
B: staat voor een motor- of controllerstoring
C: duidt op een sensorstoring
D: geeft een displaystoring aan
Als een van de bovenstaande storingsmeldingen verschijnt
op uw display, betekent dit dat er daadwerkelijk een van de
bovenstaande storingen is opgetreden. U kunt zelf de accu
verwijderen uit de fiets en weer terugplaatsen om te
controleren of de meldingen weer verschijnen. Indien
storingen herhaaldelijk blijven terugkomen, raden wij u aan
contact op te nemen met uw Gazelle-dealer.
GAZ110187_Plus Innergy handleiding.indd 16 16-02-11 15:49

5. Achterlicht vervangen
32
33
34
35
36
37
17
5. Achterlicht vervangen
Bij complexe problemen raden wij u aan om uw dealer te
bezoeken. Voor het vervangen van het achterlicht kunt u de
volgende richtlijnen raadplegen. Deze beschrijving kunt u als
aanvulling gebruiken bij uw algemene Gazelle
gebruikershandleiding.
• Indien het achterlicht beschadigd is, dient u dit te
vervangen om te voorkomen dat er vocht in uw accu
komt (afb. 32).
• Draai de schroef van het achterlicht los met een
kruiskopschroevendraaier (afb. 33).
• Houd met één hand het achterlicht vast en met de andere
hand de batterij. Trek aan het achterlicht, zodat deze
loskomt van de accu (afb. 34 + 35).
• Druk het nieuwe achterlicht erop. Let erop dat dit op
alle hoeken goed aansluit en dat de rubberen bovenflap
over het achterlicht valt (afb. 36).
• Schroef het achterlicht weer stevig vast op de accu (afb. 37).
GAZ110187_Plus Innergy handleiding.indd 17 16-02-11 15:50

6. Veelgestelde vragen
18
GAZ110187_Plus Innergy handleiding.indd 18 16-02-11 15:50
gazelle_innergy Plus_1404 18.pdf 1 15-04-14 nieksdtpstudio 09:56
Is de mate van ondersteuning instelbaar?
Jazeker. U kunt zelf eenvoudig de mate van ondersteuning
instellen middels de reguleringsknop op uw display. Door
meerdere malen op de ondersteuning reguleringsknop te druk-
ken activeert u de verschillende mogelijke instellingen;
‘Geen
ondersteuning’, ‘ECO (Economisch)’, ‘NORMAL’ en ‘BOOST’.
Wat is de capaciteit van mijn accu?
Bij de aanschaf van uw Gazelle Innergy kunt u kiezen uit drie
verschillende accu’s, brons, zilver of goud. De bronzen accu
heeft een capaciteit van 252 Wh, de zilveren accu heeft een
capaciteit van 324 Wh en de gouden accu heeft een capaciteit
van 396 Wh.
Wat is de actieradius bij de verschillende standen van de
ondersteuning?
Het aantal kilometers dat u kunt rijden op de accu is afhankelijk
van welke accu u heeft aangeschaft. In onderstaand overzicht
ziet u een indicatie van het aantal kilometers dat u kunt rijden
op elk van de verschillende accu’s. Er zijn een aantal factoren
die ervoor kunnen zorgen dat u net een wat hogere of lagere
actieradius behaalt, zo is uw bandenspanning van invloed,
maar ook uw gewicht, de weersomstandigheden en de leeftijd
van de accu.
Bovenstaande actieradius tabel geldt voor modellen die zijn
geïntroduceerd vanaf september 2010.
Trapt de ets niet zwaar als je de motor uitschakelt of als
de accu leeg is?
Nee, de ets is uitgerust met een borstelloze gelijkstroommotor
waardoor de uitgeschakelde motor geen merkbare weerstand
geeft. Daarnaast is de ets voorzien van meerdere versnellin-
gen, waardoor u een passende lichte versnelling kunt kiezen.
VOORWIELMOTOR BRONS ZILVER GOUD PLATINA**
Aantal Wattuur (Ampère x Volt) 7 x 36 = 252 Wh 9 x 36 = 324 Wh 11 x 36 = 396Wh 14 x 36 = 504 Wh
Actieradius ECO* 70-85 km 130 - 170 km 160 - 210 km 200 - 265 km
Actieradius NORMAAL* 40 - 55 km 50 - 80 km 60 - 100 km 75 - 125 km
Actiradius BOOST* 25 - 30 km 35 - 45 km 45 - 55 km 55 - 70 km
Prijs € 399 Meerprijs € 100 Meerprijs € 200 Meerprijs € 380
(incl. bij etsprijs)
*) De hoogte van de actieradius is mede afhankelijk van de volgende factoren: versnelling, bandenspanning, gewicht berijder,
etssnelheid, het landschap, tegenwind, leeftijd van de accu en de ingestelde ondersteuning. In heuvelachtige gebieden zijn
de Innergy X2-modellen eciënter waardoor u daar langer op een accu kunt rijden dan met een Innery model. Op vlak terrein
is de actieradius bij een Innergy X2-ets tot 20% minder dan bij een standaard Innergy model.
N.B. De platina accu is niet geschikt voor Innergy X2-modellen.
**) De platina accu is niet meer leverbaar vanaf september 2014.
gazelle_innergy Plus p18_1404.indd 1 27-04-14 nieksdtpstudio 20:45

6. Veelgestelde vragen
19
Hoe snel kan ik met deze fiets fietsen?
Dat bepaalt u zelf. Wel is het zo dat bij een snelheid boven de
25 km/u geen ondersteuning meer wordt gegeven. Dit is een
wettelijke verplichting bij motorondersteunde fietsen.
Hoe moet ik de fiets uitzetten?
De meest ideale manier is om de fiets uit te zetten via de
aan/uit knop op de display. Als u deze knop indrukt, schakelt
u de gehele fiets uit.
Als u de fiets ergens parkeert en verder niets doet, schakelt
het systeem automatisch na 5 minuten uit en gaat de accu na
1 uur over in de slaapstand. Na het uitzetten kunt u, indien
gewenst, de accu verwijderen om deze op te laden.
Is een fiets met het Innergy systeem niet erg zwaar?
Dat valt erg mee maar uiteraard brengen de accu en de
motor extra gewicht met zich mee. De lichtgewicht motor
weegt ca. 3.0 kg en de uitneembare accu 2.5 kg. In totaal
hoeft u dus slechts 5.5 kg op te tellen bij het gewicht van de
“standaard fiets”. De fietsen kunnen daarom makkelijk op een
standaard fietsendrager achterop de auto worden vervoerd.
Let op: de gouden accu (3.4 kg) is wat zwaarder dan de
bronzen en zilveren accu’s (2.5 kg)!
Kan ik net zo opstappen als bij een gewone fiets?
In principe wel. De fiets is zo geprogrammeerd dat de
ondersteuning bij een snelheid van 0 - 5 km per uur minder
snel reageert en minder sterk is.
Kan ik mijn voet op het pedaal houden als ik stilsta
(voor bijv. een stoplicht)?
Ja, dit is mogelijk, omdat uw fiets is uitgerust met een
rotatiesensor. Hierdoor moet er rotatie zijn alvorens de motor
ondersteuning zal bieden en hiervan is geen sprake als u uw
voet op het pedaal houdt.
GAZ110187_Plus Innergy handleiding.indd 19 16-02-11 15:50

6. Veelgestelde vragen
20
GAZ110187_Plus Innergy handleiding.indd 20 16-02-11 15:50
Kan ik ook met mijn Innergy in de regen etsen?
Ja, de Innergy onderdelen zijn spatwaterdicht en blijven ook bij
regen normaal functioneren. Het systeem is echter niet bestand
tegen onderdompeling in enige vloeistof of behandeling met
een hogedrukreiniger. Spuit uw ets dus nooit schoon met een
hogedrukreiniger!
Kan ik mijn ets met display in de regen/sneeuw parkeren?
Ja, dat is geen probleem omdat alle Innergy onderdelen spat-
waterdicht zijn.
Hoe vaak moet ik met de ets voor service terug naar de
Gazelle-dealer?
Een elektrische ets heeft meer onderhoud nodig dan een niet-
elektrische ets. Ook hebben gebruik en rij-omstandigheden
invloed op het functioneren van het systeem. In het algemeen
raden wij u aan tweemaal per jaar de ets voor een onder-
houdsbeurt te brengen bij uw dealer. Echter bespreek met uw
dealer wat het meest geschikt is voor uw situatie.
Hoe lang gaat mijn accu mee?
Als uw accu jonger is dan 3 jaar en minder dan circa 300
volledige ontladingen heeft doorstaan, zal de accu nog een
capaciteit hebben van circa 80%.
Moet mijn accu aan de lader als ik deze niet gebruik?
Nee, dit hoeft niet. U kunt de accu ergens droog en niet vochtig
wegleggen of in de ets laten.
Hoe lang duurt het opladen van mijn accu?
Dat is afhankelijk van het type accu dat u heeft aangeschaft. De
oplaadtijden zijn als volgt: brons: 5 uur, zilver: 7 uur en goud:
9 uur. Heeft u een Gazelle snellader aangeschaft, dan zijn deze
tijden resp. < 2 uur, 2 uur en 3 uur. Uiteraard kunt u uw accu
ook voor een gedeelte opladen (bijvoorbeeld tijdens een lunch
buiten de deur) zodat u uw actieradius onder het lunchen weer
vergroot. Neem te allen tijde de laadinstructies in acht.
Wat moet ik doen als ik de accu een tijdje niet gebruik?
U hoeft niets te doen. Als u de accu een uur niet gebruikt,
schakelt deze over naar een slaapstand, waardoor de accu niet
leegloopt en de capaciteit behouden blijft. U ontwaakt de accu
door op de zwarte knop op het achterlicht te drukken.
gazelle_innergy Plus p20_1404.indd 1 10-04-14 nieksdtpstudio 16:49
