GE PVW7361 User manual

Installation
Instructions
“If you have questions, call 800.GE.CARES (800.432.2737) or visit our website at: GEAppliances.com”
INSTALLATION INSTRUCTIONS
BEFORE YOU BEGIN
Read these instructions completely and
carefully.
•IMPORTANT ³Save these instructions
for local inspector’s use.
•IMPORTANT ³Observe all governing
codes and ordinances.
•Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions
for future reference.
• Skill level – Installation of this vent hood
requires basic mechanical and electrical skills.
•Completion time – Approximately 1 to 3 hours
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is
not covered under the Warranty.
FOR YOUR SAFETY:
WARNING:Before beginning the
installation, switch power off at service panel and
lock the service disconnecting means to prevent
power from being switched on accidentally.
When the service disconnecting means cannot
be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
WARNING:TO REDUCE THE RISK
OF FIRE, ELECTRIC SHOCK OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:
A. Installation work and electrical wiring
must be done by qualified person(s) in
accordance with all applicable codes and
standards, including fire-rated construction.
B. Sufficient air is needed for proper
combustion and exhausting of gases
through the flue (chimney) of fuel burning
equipment to prevent back drafting. Follow
the heating equipment manufacturer’s
guidelines and safety standards such
as those published by the National Fire
Protection Association (NFPA), the
American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE)
and the local code authorities.
C. When cutting or drilling into wall or ceiling,
do not damage electrical wiring and other
hidden utilities.
D. Ducted fans must always be vented to the
outdoors.
E. Turn off breaker to adjacent rooms while
working.
WARNING:TO REDUCE THE RISK
OF FIRE, USE ONLY METAL DUCT WORK.
CAUTION:Due to the weight and size of
these vent hoods and to reduce the risk of
personal injury or damage to the product, TWO
PEOPLE ARE REQUIRED FOR PROPER
INSTALLATION.
Glass Wall
Chimney Vent Hoods
PVW7301, PVW7361
(991.0364.613 rev 2) 31-11007-1 10-15 GE

231-11007-1
INSTALLATION PREPARATION
Installation Preparation
INSTALLATION CLEARANCES
These vent hoods are designed to be installed
onto a wall with no above cabinets.
• Install these hoods between the 24” required
minimum and 36” recommended maximum
above the cooking surface.
The vent hood must be installed between the
24” required minimum and 36” recommended
maximum above the cooking surface. The hood
installation height above the cooking surface
depends upon ceiling height and duct cover
limitations. The telescopic duct cover conceals
the ductwork running from the top of the hood
to the ceiling. For supplied duct cover ceiling
heights, see table on page 5.
NOTE: Installation height should be measured
from the cooking surface to the lowest part
of the hood. This hood must be installed onto
a wall. It can be vented to the outdoors, or it
can be installed for recirculating operation. For
recirculation operation, see Recirculation Install
Planning.
24” Required Min.
36” Recommended Max.

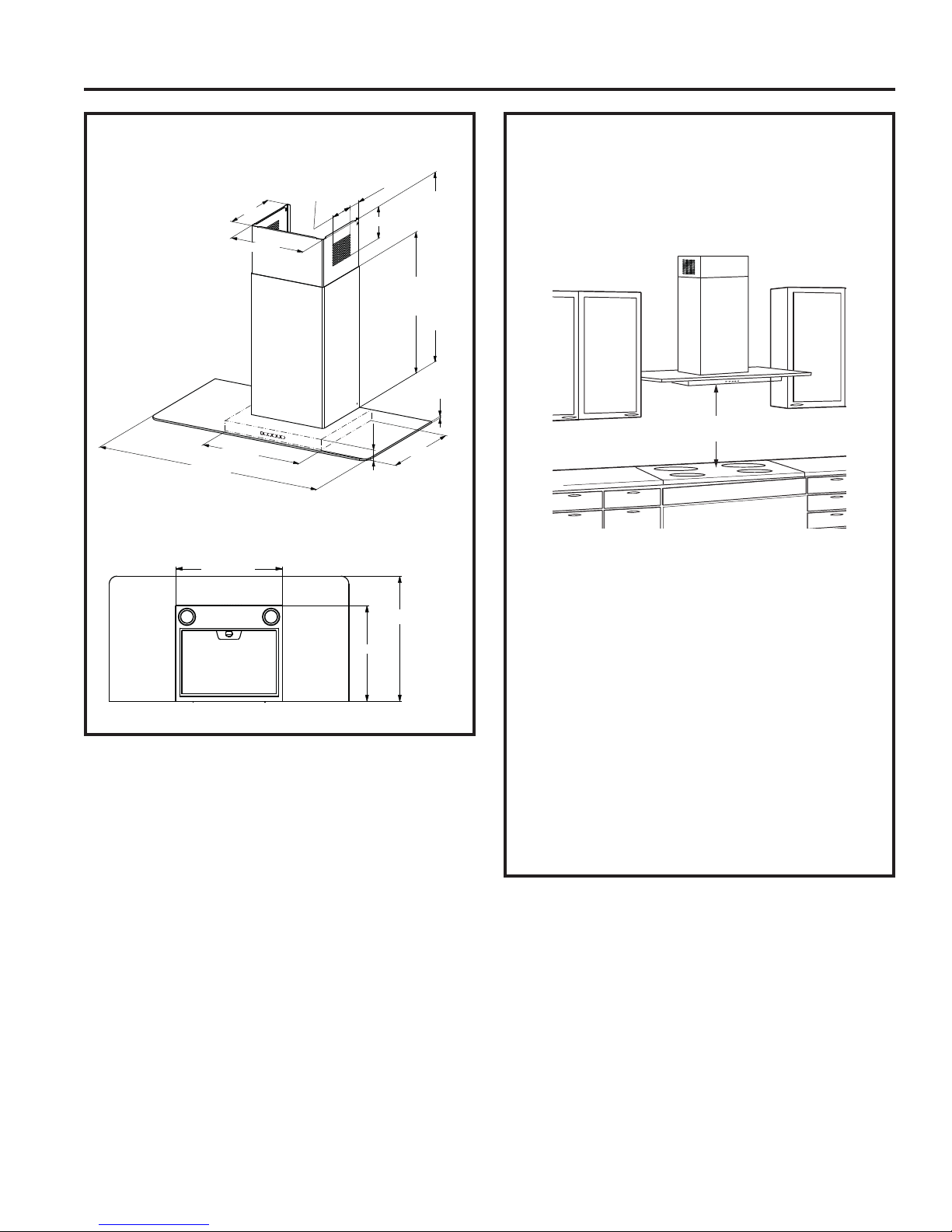

PRODUCT DIMENSIONS
30” to 36”
15-3/4”
15-3/4”
18-1/2”
14-3/16”
14-3/16”
1-7/16"
1/4"
21-1/4”
26-1/2" Min - 37-1/2" Max.
11-13/16”
10-1/4”
2-9/16”
4-15/16”
4-15/16”

31-11007-1 3
INSTALLATION PREPARATION
Installation Preparation
POWER SUPPLY
IMPORTANT – (Please read carefully)
WARNING:
FOR PERSONAL SAFETY, THIS APPLIANCE MUST BE
PROPERLY GROUNDED.
Remove house fuse or open circuit breaker
before beginning installation.
Do not use an extension cord or adapter plug
with this appliance. Follow National Electrical
Codes or prevailing local codes and ordinances.
Electrical supply
These vent hoods must be supplied with 120V,
60Hz, and connected to an individual, properly
grounded branch circuit, and protected by a 15
or 20 amp circuit breaker or time delay fuse.
• Wiring must be 2 wire with ground.
• If the electrical supply does not meet the above
requirements, call a licensed electrician before
proceeding.
• Route house wiring as close to the installation
location as possible in the ceiling or wall.
• Connect the wiring to the house wiring in
accordance with local codes.
Grounding instructions
The grounding conductor must be connected to
a ground metal, permanent wiring system, or an
equipment-grounding terminal or lead on the hood.
WARNING: The improper connection
of the equipment-grounding conductor can result
in a risk of electric shock. Check with a qualified
electrician or service representative if you are in
doubt whether the appliance is properly grounded.
ADVANCE PLANNING
Duct Install Planning
• This hood is designed to be vented vertically
through the ceiling. Use a 6" round duct. Use
locally supplied elbows to vent horizontally
through the rear wall.
• Use metal ductwork only.
• Determine the exact location of the vent hood.
• Plan the route for venting exhaust to the
outdoors. To maximize the ventilation
performance of the vent system:
1. Minimize the duct run length and number of
transitions and elbows.
2.Maintain a constant duct size.
3.Seal all joints with duct tape to prevent any
leaks.
4.Do not use any type of flexible ducting.
• Install a wall cap or roof cap with damper
at the exterior opening. Purchase the wall or
roof cap and any transition and length of duct
needed in advance.
• When applicable, install any makeup
(replacement) air system in accordance
with local building code requirements. Visit
GEAppliances.com for available makeup air
solutions.
Recirculation Install Planning
A recirculation duct (included) and one charcoal
filter (not included) are necessary for recirculation
installation.
Power Supply Planning
The location of the power supply connection is
called out in the Prepare the Wall section on
page 6.

431-11007-1
REMOVE THE PACKAGING
CAUTION: Wear gloves to protect
against sharp edges.
• Remove the duct covers.
• Remove the hardware bag, literature package
and other boxed parts.
• Remove and properly discard the protective
plastic wrapping and other packaging materials.

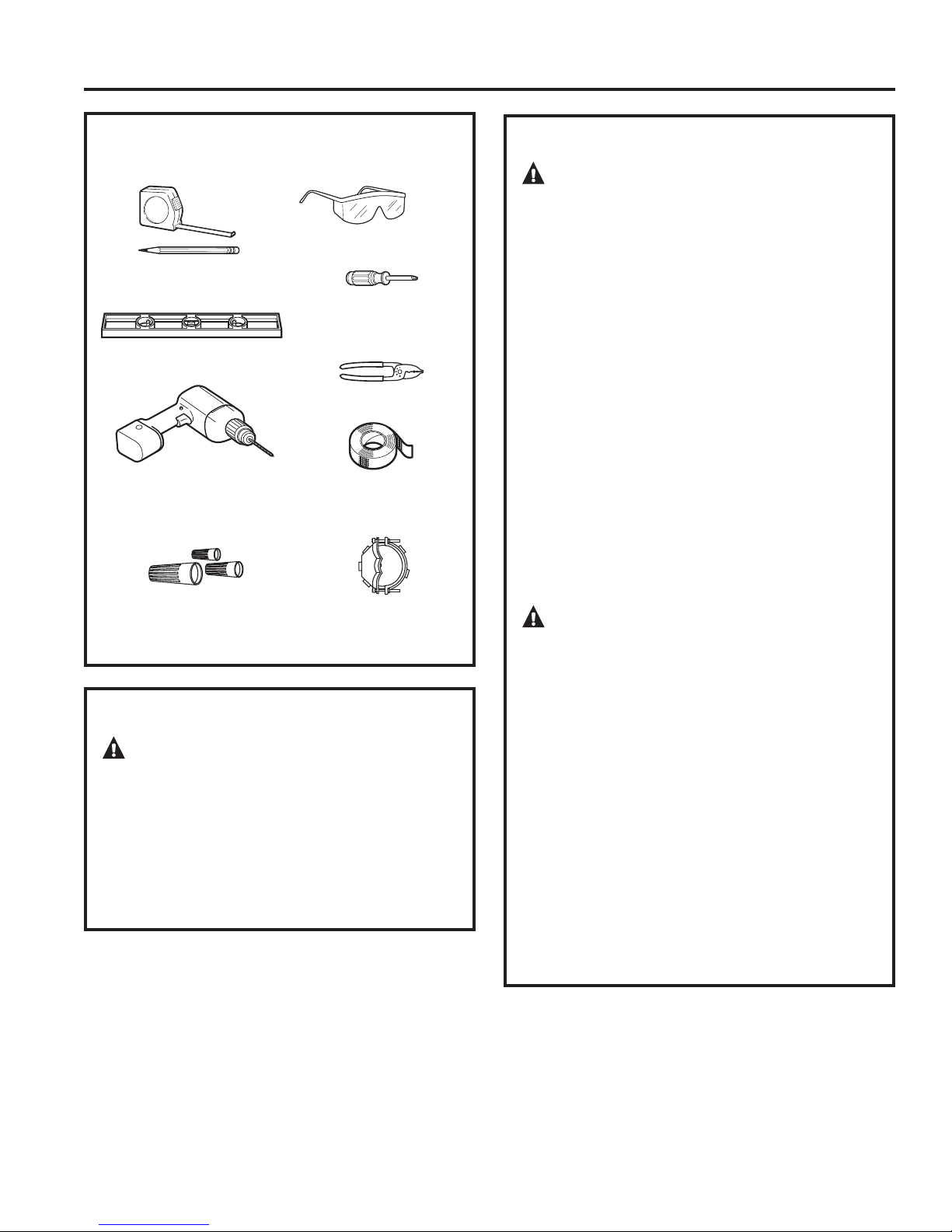

TOOLS AND MATERIALS REQUIRED
(NOT SUPPLIED)
Wire cutter/stripper
Level
Aluminized
Duct tape
Safety glasses
Phillips screwdriver
Strain relief for
junction box
Electric drill with #2 Phillips,
flat head, and 9/32" drill bit
UL listed wire nuts
Pencil and tape measure
PLAN THE INSTALLATION
CAUTION: To reduce risk of fire and to
properly exhaust air, be sure to duct the air
outside – Do not vent exhaust air into spaces
within walls or ceilings or into attics, crawl spaces,
or garages.
PARTS SUPPLIED FOR INSTALLATION
• 1 Hardware Package
• 1 Literature Package
PARTS NEEDED FOR INSTALLATION
• 1 Strain Relief
• Power Supply Cable
• 1 Wall or Roof Cap (for ducted venting only)
• All Metal Ductwork (for ducted venting only)
• Recirculation Duct (for recirculation install only)
WARNING:
PERSONAL INJURY HAZARD
Because of the weight and size of the rangehood
canopy. It is recommended that 2 people are used
to install the range hood. Failure to properly lift
rangehood could result in damage to the product
or personal injury.
NOTE: This rangehood can be installed as either
ducted or recirculation. In a ducted application,
this rangehood can be vented through the wall
or ceiling. When installed for recirculation, the
rangehood vents out the sides of the duct cover.
NOTE: Before making any cuts or holes for
installation, determine which venting method will
be used and carefully calculate all measurements.
INSTALLATION PREPARATION
Installation Preparation

31-11007-1 5

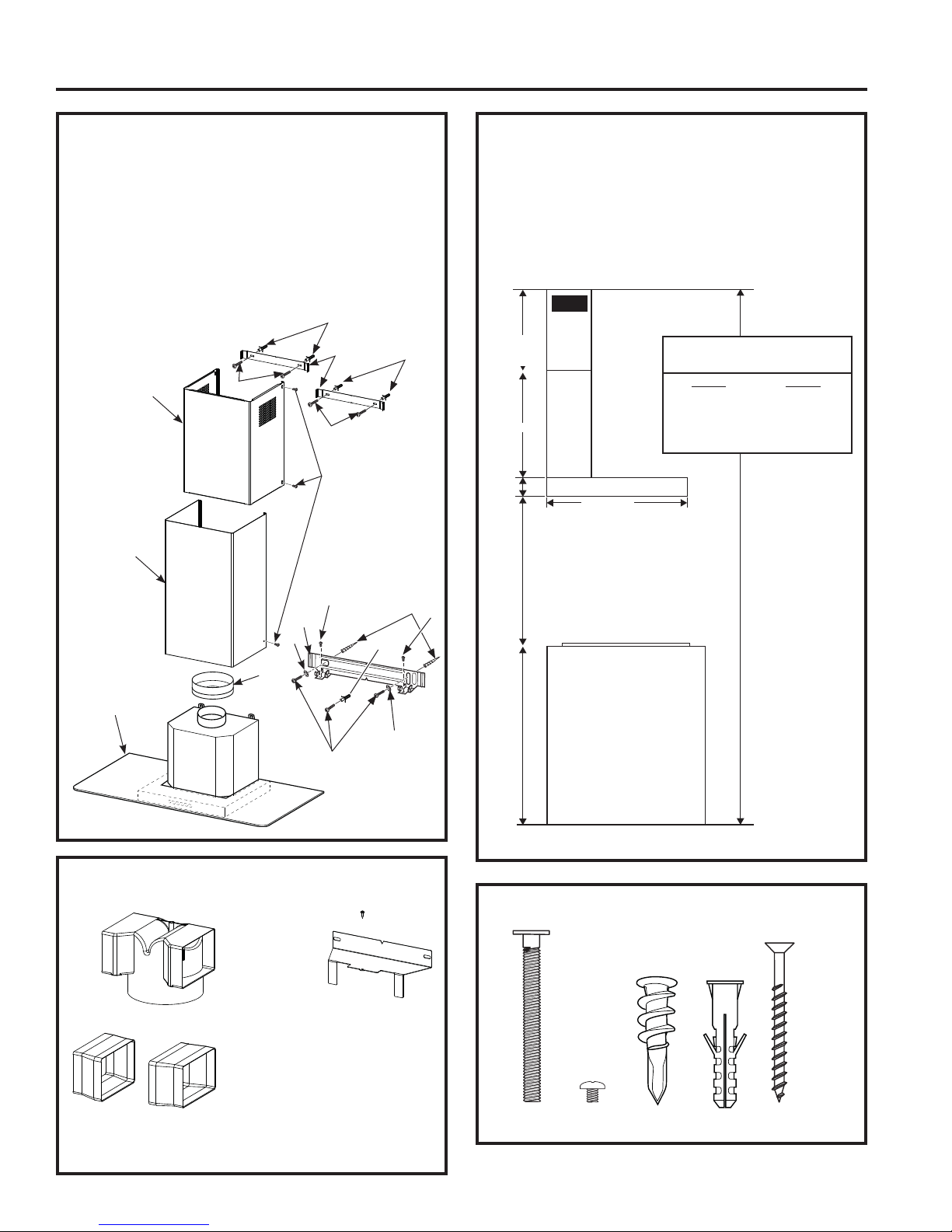

RANGE HOOD COMPONENTS
INSTALLATION PREPARATION
Installation Preparation
RECIRCULATION COMPONENTS HARDWARE COMPONENTS
INSTALLATION DIMENSIONS
The Glass Chimney Hoods are adjustable and
designed to meet varying ceiling heights. The duct
covers can be adjusted for ceilings between
7’ 4-1/4” and 9’ 3-1/4” depending on the distance
between the bottom of the hood and the cooktop
(distance X).
5-1/8” min
16-1/8 ” max
21-3/8”
1-3/4”
36”
X
18-1/2”
X = Distance From Hood To Cooktop
(Varies depending on installation)
Required Min - 24”,
Recommended Max - 36”
also consult cooktop
manufacturer’s recommendation
For higher ceiling
installations up to
10’, use the High
Ceiling Duct Cover
Kit for your model.
Use JXDC71SS for
Stainless Steel, or
JXDC71ES for Slate.
Cabinet Base
Upper
Duct Cover
Lower
Duct Cover
Canopy
A
D
F
E
D
D
G
G
G
J
H
I
I
C
B
K
DG J KL
K
A. Canopy Section
B. Upper Duct Cover
C. Lower Duct Cover
D. Mounting Screws
E. Duct Cover
Mounting Brackets
F. Damper
G. Duct Cover Screws
H. Mounting Bracket
I. Washers
J. Canopy Mounting
Anchors
K. Duct Cover Anchors
L. Dry Wall Self-
Tapping Screws
(for Junction Box)
Required Min & Recommended
Max Ceiling Height Examples
x = 24" x = 36"
Min Min
7' 4-1/4" 8' 4-1/4"
Max Max
8' 3-1/4" 9’ 3-1/4"
Recirculation Duct Recirculation
Bracket
Recirculation Duct
Extensions
K

631-11007-1
Duct Covers and Power Supply
1. Place one of the duct cover brackets against
the wall so that its top edge is 1/16” from the
ceiling and level. Align the center notches of
the bracket and the centerline (C) and mark
the centers of the bracket holes. Remove
the bracket to drill the 2 holes for installation
with a 9/32" drill bit, and insert the duct cover
anchors. Place the bracket back on the wall
and install the 2 mounting screws into the
anchors. Tighten screws.
2. Place the other duct cover bracket on the
wall so that its top edge is 15-1/2” from the
ceiling and level. Align the center notches of
the bracket and the centerline (C) and mark
the centers of the bracket holes. Remove
the bracket to drill the 2 holes for installation
with a 9/32" drill bit, and insert the duct cover
anchors. Place the bracket back on the wall
and install the 2 mounting screws into the
anchors. Tighten screws.
3. Determine and mark where the hole will
be drilled for the power supply cable to be
run through the wall. The center of the hole
can be located 4” to the left or right of the
centerline (C) while remaining between 4” and
13” down from the ceiling. Once the center of
the hole is marked, drill a 1 ¼” diameter hole.
INSTALLATION PREPARATION
Installation Preparation
PREPARE THE WALL
Hood Body
1. Put a protective covering over the surface below
the location of the hood to protect from dirt and/
or damage.
2. Determine and mark the centerline on the wall
(draw line up to the ceiling) where the range
hood will be installed. Based on the ceiling
height, determine the distance 24” required min,
36” recommended max (X) needed between
the cooking surface (B) and the bottom of the
hood. To this distance, add 12-5/8” and draw a
horizontal line (A) about 24” long centered on the
vertical centerline (C).
3. Align the top edge of the mounting bracket with
the horizontal line (A). Align the center notches of
the bracket with the centerline (C) and mark the
center of the bracket holes. Remove the bracket
to drill the 2 canopy mounting anchors into the
wall at the markings. Place the mounting bracket
back on the wall and install the 2 mounting
screws with 2 washers into the anchors. Tighten
screws.
4. Draw a second horizontal line (D) that is 1" added
from the (X) distance. Drill a hole into the wall with
a 9/32” drill bit at the intersection of the horizontal
line (D) and vertical centerline (C). Insert a duct
cover anchor.
C
A
Hood Mounting
Bracket
Mounting Screws & Washers
Drill Here
1/16"
C
4” 4”
4 to 13”
from
Ceiling
Ceiling
A
C
B
12-5/8"
1"
X24 to 36"
D
15 1/2”

31-11007-1 7
Installation Instructions

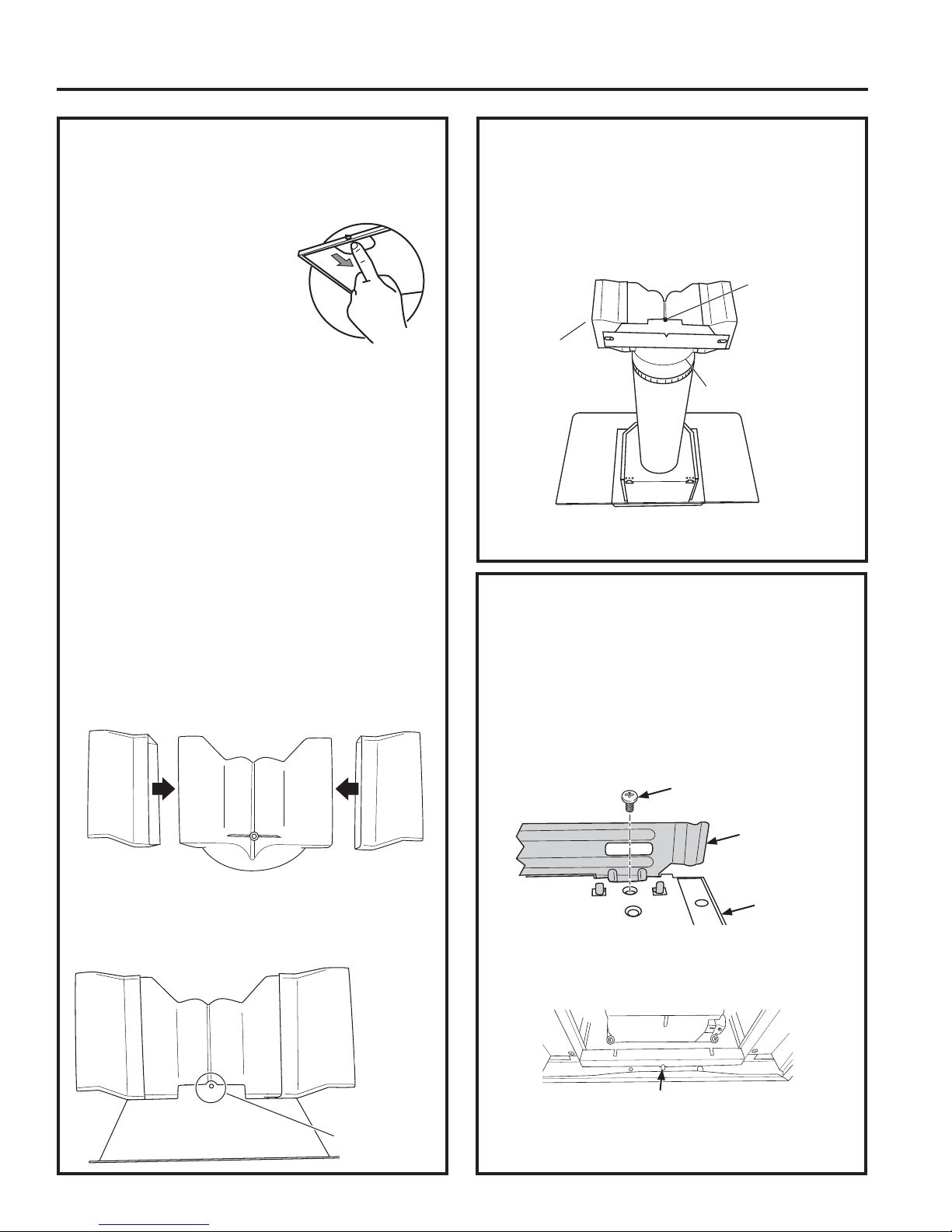

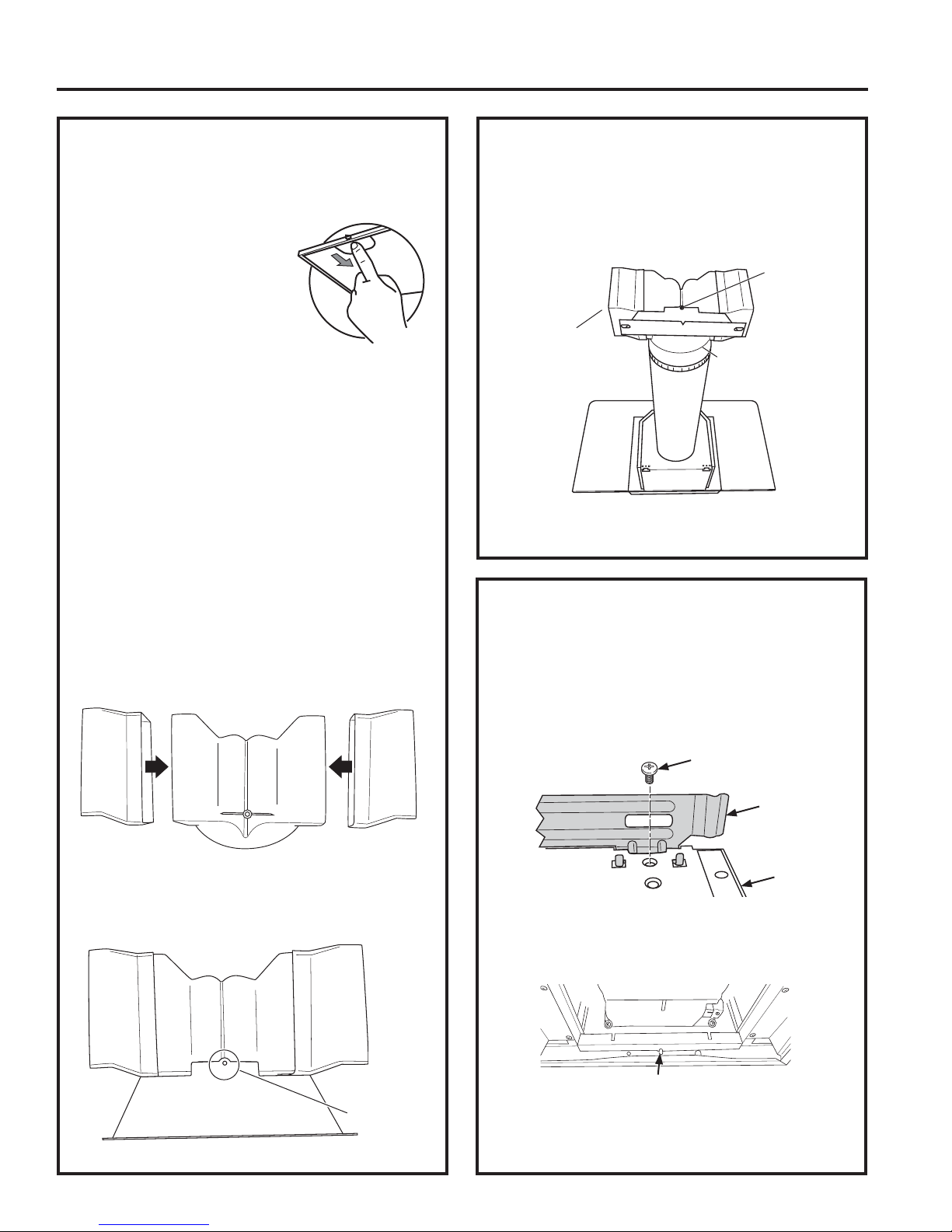

PREPARE HOOD FOR INSTALLATION
Remove the grease filter from the unit and set
aside. The grease filter is removed by pressing
the handle in front of the filter. When replacing,
make sure that the filter is
properly positioned with the
handles in front and visible.
Vented Installations
1. Securely press the damper
on top of the exhaust opening. Check that the
damper opens freely.
2. Remove and properly discard the protective
plastic wrapping from the hood and grease
filter.
3. Go to Mount the Glass Range Hood section.
Non-vented (ductless) Installations
NOTE: A recirculation duct, extensions, and
bracket are all included with the hood and
are necessary for recirculation installation. A
charcoal filter, not included, is also needed
for recirculation installation. The damper is
not installed on the unit with recirculation
installation.
1. Install the recirculation duct extensions to the
recirculation duct.
2. Attach the recirculation duct mounting bracket
to the recirculation duct using the duct cover
screw supplied with the hardware package.
3. Fit the recirculation duct with extensions over
the vent exhaust outlet and push down to seat
on outlet. Attach the vertical duct work to the
top of the hood. Check that the recirculation
duct is in the proper orientation (hole facing
towards the back of the hood).
4. Go to Mount the Glass Range Hood section.
INSTALLATION INSTRUCTIONS
Attach Using
Duct Cover
Screw
MOUNT THE GLASS RANGE HOOD
NOTE: If ductless (recirculation) installation,
follow steps 1-6. If ducted installation, follow
steps 1-3.
1. Using 2 or more people, lift the range hood and
place on the hood mounting bracket. Make
sure the bracket fully engages the holes on the
hood body.
2.
Place a mounting screw into the duct cover
anchor at the center slot provided on the
bottom of the back side of the hood. Securely
tighten.
3. Secure the hood to the mounting bracket by
fastening a duct cover screw in hole (B) on both
sides of bracket shown previously
B
Hood
Mounting
Bracket
Duct Cover
Screw
Hood
Mounting Screw
Recirculation
Duct with
Extensions Vent Exhaust
Outlet
NOTE:
Hole must
be facing
toward back
of hood.

831-11007-1
MOUNT THE GLASS RANGE HOOD
(Continued)
4. Remove the top duct cover bracket from the wall.
5. Align the top edge of the duct cover bracket with
the top edge of the recirculation duct mounting
bracket that is attached to the recirculation duct.
Align the center notches of each bracket. Place
both brackets back onto the wall in the previous
position. Install the 2 mounting screws into the
anchors and securely tighten.
6. Attach the
CHARCOAL FILTER
(not included).
ELECTRICAL CONNECTION
1. Remove the cover from the field wiring
compartment. Feed the Power Supply Cable
through the hole in the compartment.
2. Connect the Power Supply Cable to the range
hood junction box through the hole that was
drilled in the "Preparing the Wall" section on
page 6. Attach the White lead of the power
supply (A) to the White lead of the range hood
(D) with a wire nut. Attach the Black lead of the
power supply (B) to the Black lead of the range
hood (C) with a wire nut. Connect the Green
(E) (Green
and Yellow)
ground
wire under
the Green
grounding
screw.
3. Secure the
junction
box to the
wall using
2 dry wall self-tapping screws into the two
diagonal holes in the junction box. Reattach
the field wiring compartment cover.
FINISH THE INSTALLATION
1. Ducted installation only: Connect the house
ducting to the damper on the hood body. Seal
all connections with duct tape.
2. For ducted and recirculation installation:
Install the upper duct cover. Slightly spread the
sides of the cover apart and hook them behind
the duct cover mounting brackets. Attach the
cover to the brackets with 4 duct cover screws.
NOTE: Depending on the ceiling height and
hood install height, the upper duct cover can
be installed with the exhaust vents on the top
towards the ceiling, or flip the duct cover and
hide the exhaust vents under the lower duct
cover.
3. Install the lower duct cover. Slightly spread the
sides of the cover apart and hook them behind
the upper duct cover and the wall. Slide the
lower duct cover down to fit securely into the
top of the range hood.
4. Finish attaching the lower duct cover to the
chimney of the vent hood with 2 duct cover
screws into holes on both sides of the cover.
5. Reinstall the metal grease filter to the vent
hood.
6. Turn the power supply on. Turn on blower
and light. If the rangehood does not operate,
check that the circuit breaker is not tripped
or the house fuse blown. If the unit still does
not operate, disconnect the power supply and
check that the wiring connections have been
made properly.
INSTALLATION INSTRUCTIONS
Installation Instructions
Secure
junction
box to the
wall using
these
holes.
A
D
B
C
E
E
Ceiling
Top Duct
Cover
Bracket
Recirculation
Duct Bracket
A screw hole
is located on
each side of
the duct cover.

Instrucciones
de instalación
¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o visite nuestro sitio Web en: GEAppliances.com
INSTRUCCIONES DE INSTALACIÓN
ANTES DE COMENZAR
Lea estas instrucciones por completo y con
detenimiento.
•IMPORTANTE ³Guarde estas
instrucciones para el uso de inspectores
locales.
•IMPORTANTE ³Cumpla con todos los
códigos y ordenanzas vigentes.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el Consumidor.
• Nota al consumidor – Conserve estas
instrucciones para referencia futura.
• Nivel de capacidad – La instalación de esta
campana de ventilación requiere capacidades
mecánicas y eléctricas básicas.
• Tiempo de finalización – Aproximadamente
de 1 a 3 horas.
• El instalador tiene la responsabilidad de
efectuar una instalación adecuada.
• La Garantía no cubre las fallas del producto
debido a una instalación incorrecta.
PARA SU SEGURIDAD:
ADVERTENCIA:Antes de comenzar
la instalación, desconecte la energía del panel de
servicio y bloquee los medios de desconexión
para evitar el accionamiento de la energía de
manera accidental. Cuando los medios de
desconexión de servicio no pueden bloquearse,
coloque sobre el panel de servicio un dispositivo
de advertencia bien visible, como una etiqueta.
PRECAUCIÓN:Debido al peso
y tamaño de estas campanas de ventilación y
para reducir el riesgo de lesiones personales o
daños al producto, SE NECESITAN DOS
PERSONAS PARA REALIZAR UNA INSTALACIÓN
CORRECTA.
Pared de Vidrio
Campanas de Ventilación de la Chimenea
PVW7301, PVW7361
(991.0364.613 rev 2) 31-11007-1 10-15 GE
ADVERTENCIA: PARA REDUCIR EL
RIESGO DE INCENDIO, DESCARGA ELÉCTRICA
O LESIONES A PERSONAS, CUMPLA CON LOS
SIGUIENTES PUNTOS:
A. El trabajo de instalación y el cableado
eléctrico deben ser realizados por una
persona(s) calificada de acuerdo con todos los
códigos y estándares aplicables, incluyendo
construcciones resistentes al fuego.
B. Es necesario contar con suficiente
cantidad de aire para una combustión
y salida de gases adecuadas a través
del conducto (chimenea) del equipo de
consumo de combustible, a fin de evitar
ráfagas de aire. Siga las pautas del
fabricante del equipo de calefacción y
los estándares de seguridad, tales como
aquellos publicados por la Asociación
Nacional de Protección contra Incendios
(National Fire Protection Association,
NFPA), la Sociedad Estadounidense
para la Calefacción (American Society for
Heating), los Ingenieros de Refrigeración y
Acondicionadores de Aire (Refrigeration and
Air Conditioning Engineers, ASHRAE) y las
autoridades de los códigos locales.
C. Al cortar o perforar una pared o un
cielorraso, no dañe el cableado eléctrico y
de otros servicios ocultos.
D. Los ventiladores con conducto siempre
deben contar con ventilación hacia el exterior.
E. Desconecte el disyuntor de habitaciones
adyacentes mientras esté trabajando.
ADVERTENCIA:A FIN DE
REDUCIR EL RIESGO DE INCENDIOS, USE
SÓLO CONDUCTOS DE METAL.

231-11007-1
PREPARACIÓN PARA LA INSTALACIÓN
Preparación para la instalación
DIMENSIONES DEL PRODUCTO
30” to 36”
15-3/4”
15-3/4”
18-1/2”
14-3/16”
14-3/16”
1-7/16"
1/4"
21-1/4”
26-1/2" Min - 37-1/2" Max.
11-13/16”
10-1/4”
2-9/16”
4-15/16”
4-15/16”
ESPACIO DE INSTALACIÓN
Estas campanas de ventilación están diseñadas
para ser instaladas en una pared sin gabinetes
superiores.
•Instale estas campanas entre el mínimo
requerido de 24” y el máximo recomendado de
36” sobre la superficie de cocción.
La campana de ventilación debe ser instalada
entre el mínimo requerido de 24” y el máximo
recomendado de 36” sobre la superficie de
cocción. La altura de instalación de la campana
sobre la superficie de cocción depende de la
altura del cielorraso y las limitaciones de la
cubierta del conducto. La cubierta plegable
oculta los conductos que van desde la parte
superior de la campana hasta el cielorraso. Para
las alturas de cielorraso de las cubiertas de
conductos, consulte la tabla de la página 5.
NOTA: La altura de instalación debe medirse
desde la superficie de cocción hasta la parte
más baja de la campana. Puede contar
con ventilación hacia el exterior, o puede
ser instalada para un funcionamiento con
recirculación. Para un funcionamiento con
recirculación, consulte la Planificación para la
Instalación con Recirculación.
24” Required Min.
36” Recommended Max.

31-11007-1 3
PREPARACIÓN PARA LA INSTALACIÓN
Preparación para la instalación
SUMINISTRO DE ENERGÍA
IMPORTANTE – (Tenga a bien leer cuidadosamente)
ADVERTENCIA:
PARA SEGURIDAD PERSONAL, ESTE APARATO
DEBE CONECTARSE A TIERRA DE MANERA
ADECUADA.
Quite el fusible o abra el interruptor de circuitos
antes de comenzar la instalación.
No utilice un cable de extensión o un enchufe
adaptador con este artefacto. Siga los Códigos
Eléctricos Nacionales o códigos y ordenanzas
locales vigentes.
Suministro eléctrico
Estas campanas de ventilación deben contar
con un suministro de 120V, 60Hz, deben estar
conectadas a un circuito derivado individual con
una adecuada conexión a tierra y deben contar
con la protección de un interruptor de circuitos
o un fusible con retraso de 15 o 20 amperios.
• El cableado debe ser de 2 hilos con conexión
a tierra.
• Si el suministro eléctrico no cumple con los
requisitos anteriores, llame a un electricista con
licencia antes de continuar.
• Dirija el cableado doméstico lo más cerca
posible a la ubicación de la instalación, en el
cielorraso o pared trasera. Ver página 14 para
más detalles.
• Conecte el cableado al cableado doméstico
en cumplimiento con los códigos locales.
Instrucciones de conexión a tierra
El conductor a tierra debe conectarse a un metal
con conexión a tierra, un sistema de cableado
permanente o una terminal o conductor de
conexión a tierra del equipamiento en la
campana.
ADVERTENCIA:Una conexión
inadecuada del conductor de conexión a tierra
del equipamiento puede provocar un riesgo
de descarga eléctrica. Consulte a un electricista
calificado o representante de servicio técnico
si tiene dudas sobre la correcta conexión a tierra
del artefacto.
PLANIFICACIÓN PREVIA
Planificación para la Instalación con Conducto
• Esta campana está diseñada para ventilarse
en forma vertical a través del cielorraso.
Use un conducto circular de 6”. Utilice codos
suministrados en forma local para ventilación
horizontal a través de la pared trasera.
• Determine la ubicación exacta de la campana
de ventilación.
• Planifique el recorrido de la salida de ventilación
hacia el exterior. A fin de maximizar el
rendimiento de la ventilación del sistema de
ventilación:
1. Minimice la longitud del conducto y el número
de transiciones y codos.
2. Mantenga un tamaño de conducto constante.
3.Selle todas las juntas con cinta para
conductos a fin de evitar pérdidas.
4.No utilice conductos flexibles de ningún tipo.
• Instale una cubierta de pared o casquete
de techo con un regulador de tiro en la
abertura exterior. Solicite por adelantado la
cubierta de pared o el casquete de techo y
cualquier transición o longitud de conducto
necesarios.
• Cuando corresponda, instale un sistema de
reposición (reemplazo) de aire de acuerdo con
los requisitos del código local de construcción.
Para acceder a soluciones de aire disponibles,
visite GEAppliances.com.
Planificación de Instalación con Recirculación
Un conducto de recirculación (incluido) y un filtro
de carbón (no incluido) son necesarios para la
instalación con recirculación.
Planificación del Suministro de Corriente
La ubicación de la conexión del suministro
de corriente es indicada en la sección de
Preparación de la Pared en la página 6.

431-11007-1
QUITE EL ENVOLTORIO
PRECAUCIÓN: Se guantes para
protegerse de los bordes afilados.
• Quite las cubiertas de los conductos.
• Quite la bolsa de piezas, el paquete
de instrucciones y otras piezas en cajas.
• Quite y descarte adecuadamente el envoltorio
plástico de protección y otros materiales
de empaque.
HERRAMIENTAS Y MATERIALES
REQUERIDOS (NO SUMINISTRADOS)
Alicate pelacables
Nivel
Cinta
aislante de
aluminio
Gafas de seguridad
Destornillador
de estrella
Alivio de tensión
para la caja de
conexiones
Broca eléctrica con Phillips
Nº 2 de cabeza plana y
broca de 9/32”
Tapones de alambre
aprobados por UL
Lápiz y cinta métrica
PLAN DE INSTALACIÓN
PRECAUCIÓN: A fin de reducir
riesgos de incendios y para que el aire salga de
forma apropiada, asegúrese de que el aire sea
conducido hacia fuera - No ventile el aire de la
salida hacia espacios dentro de paredes o
cielorrasos o áticos, espacios muy bajos o garajes.
PIEZAS PROVISTAS PARA LA
INSTALACIÓN
• 1 Paquete de Herramientas
• 1 Paquete Escrito
PIEZAS NECESARIAS PARA LA
INSTALACIÓN
• 1 Amortiguador de Refuerzo
• Cable de Suministro de Corriente
• Una Tapa de Pared o Techo (para ventilación
con conducto únicamente)
• Toda la Tubería Metálica (para ventilación con
conducto únicamente)
• Conducto de Recirculación (para instalación con
recirculación únicamente)
ADVERTENCIA:
! RIESGO DE LESIONES PERSONALES
Debido al peso y tamaño de la base de la
campana extractora. Es recomendable que
la campana extractora sea instalada por 2
personas. Si la campana no es elevada de forma
correcta, se podrán producir daños sobre el
producto o lesiones personales.
NOTA: Esta campana puede ser instalada con
conducto o con recirculación. En una aplicación
con conducto, esta campana puede ser ventilada a
través de la pared o del cielorraso. Al ser instalada
por recirculación, la campana ventila hacia afuera
los costados de la cubierta del conducto.
NOTA: Antes de realizar cualquier corte o agujero
para la instalación, determine qué método de
ventilación será usado y con cuidado calcule
todas las medidas.
PREPARACIÓN PARA LA INSTALACIÓN
Preparación para la instalación

31-11007-1 5
COMPONENTES DE LA CAMPANA
EXTRACTORA
PREPARACIÓN PARA LA INSTALACIÓN
Preparación para la instalación
COMPONENTES DE RECIRCULACIÓN
COMPONENTES DE LAS HERRAMIENTAS
DIMENSIONES DE INSTALACIÓN
Las Campanas con Chimenea de Vidrio son
ajustables y están diseñadas para adaptarse a
diferentes alturas de cielorraso. Las cubiertas de los
conductos pueden ser ajustadas para cielorrasos
de entre 7’ 4 1/4” y 9’ 3 1/4”, dependiendo de la
distancia entre la parte inferior de la campana y la
superficie de cocción (distancia X).
Mín. de 5 1/8”
Máx. de 16 1/8”
21-3/8”
1-3/4”
36”
X
18-1/2”
X = Distancia Desde la Campana
Hasta la Superficie de Cocción
(Varía dependiendo de la instalación)
Mínimo Requerido – 24”,
Máximo Requerido – 36”;
también consulte la recomendación
del fabricante de cocinas
Para instalaciones
en cielo rasos más
altos de hasta 10’, use
el Kit del Cobertor
de Tuberías para
Cielo Rasos acorde
a su modelo. Use
el JXDC71SS para
Acero Inoxidable, o el
JXDC71ES para Losa.
Base del Gabinete
Cubierta del
Conducto Superior
Cubierta del
Conducto Inferior
Dosel
A
D
F
E
D
D
G
G
G
J
H
I
I
C
B
K
DG J KL
K
A. Sección de la Base
B. Cubierta del Conducto
Superior
C. Cubierta del Conducto
Inferior
D. Tornillos de Montaje
E. Soportes de Montaje de
la Cubierta del Conducto
F. Regulador
G. Tornillos de la Cubierta
del Conducto
H. Soporte de Montaje
I. Arandelas
J. Soportes de Montaje de
la Base de la Campana
K. Soportes de la Cubierta
del Conducto
L. Tornillos Autorroscantes
para Pared Seca (Para la
Caja de Empalmes)
Ejemplos de Altura Mínima Requerida y
Altura Máxima Recomendada de Cielorraso
x = 24" x = 36"
Mín. Mín
7' 4-1/4" 8' 4-1/4"
Máx. Máx.
8' 3-1/4" 9’ 3-1/4"
Conducto de Recirculación Soporte de
Recirculación
Extensiones del Conducto de Recirculación
K

631-11007-1
Cubiertas de Conductos y Suministro de
Corriente
1. Coloque uno de los soportes de la cubierta del
conducto contra la pared, de modo que su extremo
superior esté a 1/16” del cielorraso y que quede
nivelado. Alinee las ranuras centrales del soporte
con la línea central (C) y marque los centros de
los agujeros del soporte. Retire el soporte para
perforar 2 agujeros para la instalación con una
broca de 9/32”, e inserte los sostenes de la cubierta
del conducto. Vuelva a colocar el soporte en la
pared e instale los 2 tornillos de montaje en los
sostenes. Ajuste los tornillos.
2. Coloque el otro soporte de la cubierta del conducto
contra la pared, de modo que su extremo superior
esté a 15 1/2” del cielorraso y que quede nivelado.
Alinee las ranuras centrales del soporte con la línea
central (C) y marque los centros de los agujeros del
soporte. Retire el soporte para perforar 2 agujeros
para la instalación con una broca de 9/32”, e inserte
los sostenes de la cubierta del conducto. Vuelva a
colocar el soporte en la pared e instale los 2 tornillos
de montaje en los sostenes. Ajuste los tornillos.
3. Determine y marque el lugar donde el agujero
será perforado para que el cable de suministro
de corriente pueda pasar a través de la pared. El
centro del agujero puede ser ubicado a 4” hacia la
izquierda o derecha de la línea central (C), mientras
permanece a entre 4” y 13” del cielorraso. Una vez
marcado el centro del agujero, haga un agujero de
1 ¼” de diámetro.
PREPARACIÓN PARA LA INSTALACIÓN
Preparación para la instalación
PREPARE LA PARED
Cuerpo de la Campana
1. Coloque una cubierta protectora sobre la superficie
debajo de la ubicación de la campana, a fin de proteger
de la suciedad y/o daños.
2. Determine y marque la línea central sobre la pared
(dibuje la línea hacia arriba hasta el cielorraso) donde la
campana extractora será instalada. En base a la altura
del cielorraso, determine la distancia mínima requerida
de 24” y la distancia máxima recomendada de 36” (X),
necesarias entre la superficie de cocción (B) y la parte
inferior de la campana. A esta distancia, agregue 12 5/8”
y dibuje una línea horizontal (A) de aproximadamente 24”
de longitud centrada sobre la línea central vertical (C).
3. Alinee el extremo superior del soporte de montaje con
la línea horizontal (A). Alinee las ranuras centrales del
soporte con la línea central (C) y marque el centro de los
agujeros del soporte. Retire el soporte para perforar los
2 sostenes de montaje de la base en la pared, donde se
encuentran las marcas. Vuelva a colocar el soporte de
montaje en la pared e instale los 2 tornillos de montaje
con 2 arandelas en los sostenes. Ajuste los tornillos.
4. Dibuje una segunda línea horizontal (D) con 1” agregada
desde la distancia X. Dibuje un agujero en la pared
con una broca de 9/32” en la intersección de la línea
horizontal (D) y la línea central vertical (C). Inserte un
sostén en la cubierta del conducto.
C
A
Soporte de Montaje
de la Campana
Tornillos y Arandelas de Montaje
Perfore Aquí
1/16"
C
4” 4”
4 a 13” del
Cielorraso
Cielorraso
A
C
B
12-5/8"
1"
X24 to 36"
D
15 1/2”

31-11007-1 7
Instrucciones de instalación
PREPARE LA CAMPANA PARA SU
INSTALACIÓN
Retire el filtro de grasa de la unidad y deje el mismo
a un lado. El filtro de grasa es retirado presionando la
manija que se encuentra frente
al filtro. Al realizar el reemplazo,
asegúrese de que el filtro esté
correctamente posicionado con
las manijas en el frente y visibles.
Instalaciones Ventiladas
1. De forma segura, presione el regulador que se
encuentra sobre la abertura del escape. Controle
que el regulador se pueda abrir libremente.
2. Retire y descarte de forma adecuada el envoltorio
protector de plástico de la campana y de los filtros
de grasa.
3. Consulte la sección de Montaje de la Campana
Extractora de Vidrio.
Instalaciones sin ventilación (sin conducto)
NOTA: Incluidos con la campana se encuentran un
conducto de recirculación, extensiones y un soporte,
y todos son necesarios para la instalación con
recirculación. Un filtro de carbón, no incluido, también
es necesario para la instalación con recirculación.
El regulador no está instalado en la unidad con
instalación con recirculación.
1. Instale las extensiones del conducto con
recirculación al conducto con recirculación.
2. Adhiera el soporte de montaje de conductos con
recirculación al conducto mismo, utilizando el
tornillo para cubiertas de conductos suministrado
con el paquete de herramientas.
3. Inserte el conducto de recirculación con extensiones
sobre la salida del escape de ventilación y empuje
hacia abajo para que coincida con la salida. Adhiera
el conducto vertical a la parte superior de la
campana. Controle que el conducto de recirculación
se encuentre en la orientación correcta (con el
agujero hacia la parte trasera de la campana).
4. Consulte la sección de Montaje de la Campana
Extractora de Vidrio.
INSTRUCCIONES DE INSTALACIÓN
Adhiera el
mismo Usando
el Tornillo de
la Cubierta del
Conducto
MONTE LA CAMPANA EXTRACTORA
DE VIDRIO
NOTA: Si se trata de una instalación sin conducto
(recirculación), siga los pasos 1 a 6. Si se trata de
una instalación con conducto, siga los pasos 1 a 3.
1. Entre 2 o más personas, levanten la campana
extractora y coloquen el soporte de montaje de la
campana. Asegúrese de que el soporte se adhiera
completamente al cuerpo de la campana.
2. Coloque un tornillo de montaje en el sostén de
la cubierta del conducto, sobre la ranura central
provista en la parte inferior del lado trasero de la
campana. Ajuste de forma segura.
3. Asegure la campana al soporte de montaje, ajustando
el tornillo de la cubierta del conducto en el agujero (B)
a ambos lados del soporte mostrado previamente.
B
Soporte de
Montaje de
la Campana
Tornillo de la Cubierta
del Conducto
Campana
Conducto de
Recirculación
con Extensiones Salida del Escape de
la Ventilación
NOTA: El agujero
debe estar
enfrentado hacia
la parte trasera
de la campana.
Mounting Screw

831-11007-1
MONTE LA CAMPANA EXTRACTORA
DE VIDRIO (continúa)
4. Retire de la pared el soporte superior de la cubierta del
conducto.
5. Alinee el extremo superior del soporte de la cubierta del
conducto con el extremo superior del soporte de montaje
del conducto de recirculación, el cual está adherido al
conducto de recirculación. Alinee las ranuras centrales de
cada soporte. Vuelva a colocar ambos soportes en la pared,
en la posición previa. Instale los 2 tornillos de montaje en los
sostenes y ajuste de forma segura.
6. Adhiera el FILTRO DE
CARBÓN (no incluido)
CONEXIÓN ELÉCTRICA
1. Retire la cubierta del compartimiento del cableado de
campo. Alimente el Cable de Suministro de Corriente a
través del agujero del compartimiento.
2. Conecte el Cable de Suministro de Corriente a la caja
de empalmes de la campana extractora, a través del
agujero que fue realizado en la sección de “Preparación
de la Pared” en la página 6. Adhiera el cable blanco del
suministro de corriente (A) al cable blanco de la campana
extractora (D) con una tuerca para cable. Adhiera el cable
negro del suministro de corriente (B) al cable negro de
la campana extractora (C) con una tuerca para cable.
Conecte el cable a tierra verde (E) (verde y amarillo)
debajo del
tornillo de
conexión a
tierra verde.
3. Asegure
la caja de
empalmes a la
pared usando
2 tornillos
autorroscantes
para pared
seca en los
dos agujeros
diagonales de la caja de empalmes. Vuelva a adherir la
cubierta del compartimiento de cableado de campo.
FINALICE LA INSTALACIÓN
1. Instalación con conducto únicamente: Conecte el
conducto hogareño al regulador del cuerpo de la
campana. Selle todas las conexiones con cinta para
conducto.
2. Para instalaciones de recirculación y con conducto:
Instale la cubierta del conducto superior. Lentamente
separe los costados de la cubierta y enganche ambos
detrás de los soportes de montaje de la cubierta del
conducto. Adhiera la tapa a los soportes con 4 tornillos
de la cubierta del conducto. NOTA: Dependiendo de la
altura del cielorraso y de la altura de instalación de la
campana, la cubierta del conducto superior puede ser
instalada con las ventilaciones de escape en la parte
superior hacia el cielorraso, o dar la vuelta a la cubierta
del conducto y esconder las ventilaciones de escape
debajo de la cubierta del conducto inferior.
3. Instale la cubierta del conducto inferior. Lentamente
separe los costados de la cubierta y enganche ambos
detrás de la cubierta del conducto superior y de la pared.
Deslice la cubierta del conducto superior hacia abajo
para hacer que la misma coincida de forma segura con
la parte superior de la campana extractora.
4. Finalice adhiriendo la cubierta del conducto inferior a
la chimenea de la campana de ventilación colocando 2
tornillos en la cubierta del conducto sobre los agujeros
que se encuentran a ambos lados de la tapa.
5. Vuelva a instalar el filtro de grasa metálico a la campana
de ventilación.
6. Encienda el suministro de corriente. Encienda el
calefactor y la luz. Si la campana extractora no funciona,
controle que el disyuntor no se haya activado o que el
fusible hogareño no esté quemado. Si la unidad aún no
funciona, desconecte el suministro de corriente y controle
que las conexiones del cableado hayan sido realizadas de
forma correcta.
INSTRUCCIONES DE INSTALACIÓN
Instrucciones de instalación
Asegure
la caja de
empalmes
a la pared
usando
estos agu-
jeros.
A
D
B
C
E
E
Cielorraso
Soporte
de la Cu-
bierta del
Conducto
Superior
Soporte del
Conducto de
Recirculación
La cubierta del
conducto cuenta
con un agujero para
tornillo a cada lado
de la misma.
